Мы рады вашему решению купить наш корпус Dark Base. Пожалуйста, прочтите следующую информацию и тщательно следуйте всем инструкциям при установке. Если у вас есть дополнительные вопросы, пожалуйста, свяжитесь с нашим сервисом обслуживания клиентов. Смотрите контактную информацию в разделе Сведения о производителе.

∙ 3-летняя гарантия производителя для потребителей (для оборудования, купленного только у авторизованных представителей be quiet!) ∙ Для гарантийного случая потребуется оригинальная квитанция, подтверждающая факт покупки. Пожалуйста, храните ее в надежном месте. ∙ Манипуляции и/или технические изменения любого рода и повреждения из-за внешнего механического воздействия приведет к потере гарантии. ∙ Чтобы ознакомиться с условиями гарантии в полном объеме, смотрите раздел Сервис / Общие условия на нашем сайте bequiet.com Наши Общие условия для бизнеса также присутствуют. Для получения дополнительной информации перейдите по ссылке внизу на сайте bequiet.com. Сведения о производителе Listan GmbH & Co. KG | Biedenkamp 3a | 21509 Glinde | Germany Для получения поддержки в Германии, вы можете звонить на наши бесплатные горячие линии с понедельника по пятницу с 09:00 до 17:30 (UTC+1) Teл. 0049 40 736 7686 - 44 Факс [phone] Email: [e-mail] Вебсайт: www.bequiet.com Авторские права ∙ Вам не разрешается воспроизводить, раскрывать, публиковать или хранить содержимое этого документа или выдержки из него без предварительного письменного согласия Listan. ∙ be quiet! является зарегистрированной торговой маркой Listan GmbH & Co. KG. Другие продукты и названия компаний, упомянутые в данном руководстве, могут быть марками или зарегистрированными торговыми марками соответствующих владельцев. ∙ В соответствии с политикой компании, вся продукция Listan подвергается постоянному совершенствованию и развитию. Listan оставляет за собой право вносить любые изменения и улучшения в любой продукт, описанный в этом документе, без предварительного уведомления. ∙ Ни при каких обстоятельствах Listan не несет ответственности за потери данных, прибыли или за любой конкретный, случайный, прямой или косвенный ущерб, когда он возникает. ∙ Содержание этой документации представляет текущее состояние. Listan не несет ответственности за правильность или полноту содержания данного документа, включая, но не ограничиваясь, подразумеваемые гарантии. Listan оставляет за собой право вносить изменения в документацию или изъять ее в любое время без предварительного уведомления44 45

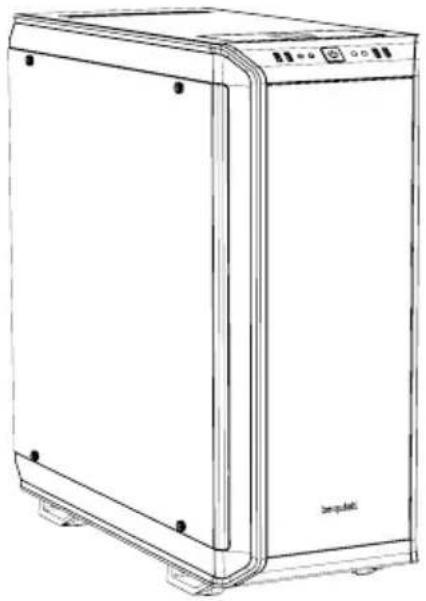

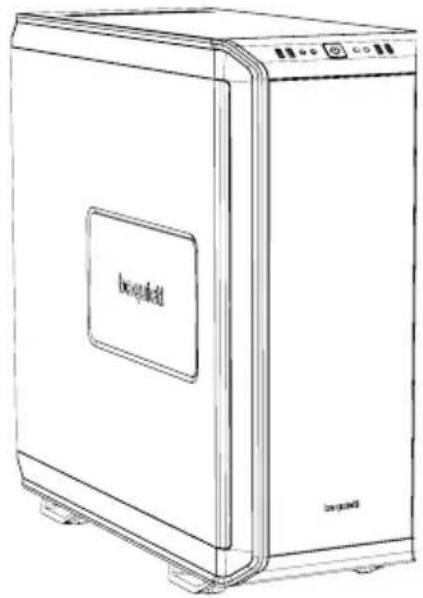

Размеры (Ш х В х Г, мм) 242.7 x 585.5 x 577.2 Тип корпуса Super Midi Tower Материал 0.8мм – 1мм SECC, 0.8мм алюминий, ABS-пластик, Dark Base Pro 900: 4мм закаленное стекло Типы материнских плат E-ATX, XL-ATX, ATX, MATX, Mini-ITX Фронтальные интерфейсы 2 x USB 3.0, 2 x USB 2.0, HD audio (микрофон и наушники) Контроллер вентиляторов Dark Base 900: 3x 4-pin, 3 x 3-pin, Контроллер: ручной 5В-12В Dark Base Pro 900: 4x 4-pin, 4x 3-pin, Контроллер: ручной 5В-12В / PWM хаб Макс.высота кулера (мм)

Макс.длина видеокарты

325 / 470 (без лотков HDD) Макс. длина БП (мм) 150 – 284 Слоты PCI 8 Устройств 5.25” 2 Устройств 3.5” 7 Устройств 2.5” 1 + 14 Вентиляторы (мм)/(об.мин.) Фронтальные: 2x SilentWings® 3 140 / 1000, Тыловой: SilentWings® 3 140 / 1000 Опционально (мм) Впереди: 1 x 140 (со снятой корзиной ODD, кронштейны в комплекте), Сверху: 3x 140 / 4 x 120 / 1x 180, Внизу: 1x 120 / 2x 140 Поддерживаемые радиаторы (мм) 120, 140, 180, 240 (2x 120), 280 (2x 140), 360 (3x 120), 420 (3x 140) Дополнительные опции Dark Base 900: регулируемая в 2 положениях заглушка боковой панели Dark Base Pro 900: 2x Multi-Color RGB LED полосы, Qi беспроводная зарядка

Внешний вид Наименование Кол-во Использование Кронштейн СВО 1 Монтаж водяных помп и т.п. Кронштейн верхнего вентилятора 1 Монтаж опционального третьего вентилятора Болты HDD 6#32 28 Монтаж лотков HDD Болты M3 8 Монтаж SSD Болты 6#32 14 Монтаж материнской платы

Проставка 14.4мм 3 Монтаж платы E-ATX Винты с накатанной головкой М3 8 Монтаж приводов ODD Стяжка для кабелей 6 Монтаж кабелей Резиновая заглушка панели HDD 1 Монтаж кабелей Светодиодная полоска (только для PRO) 2 Подсветка46 47

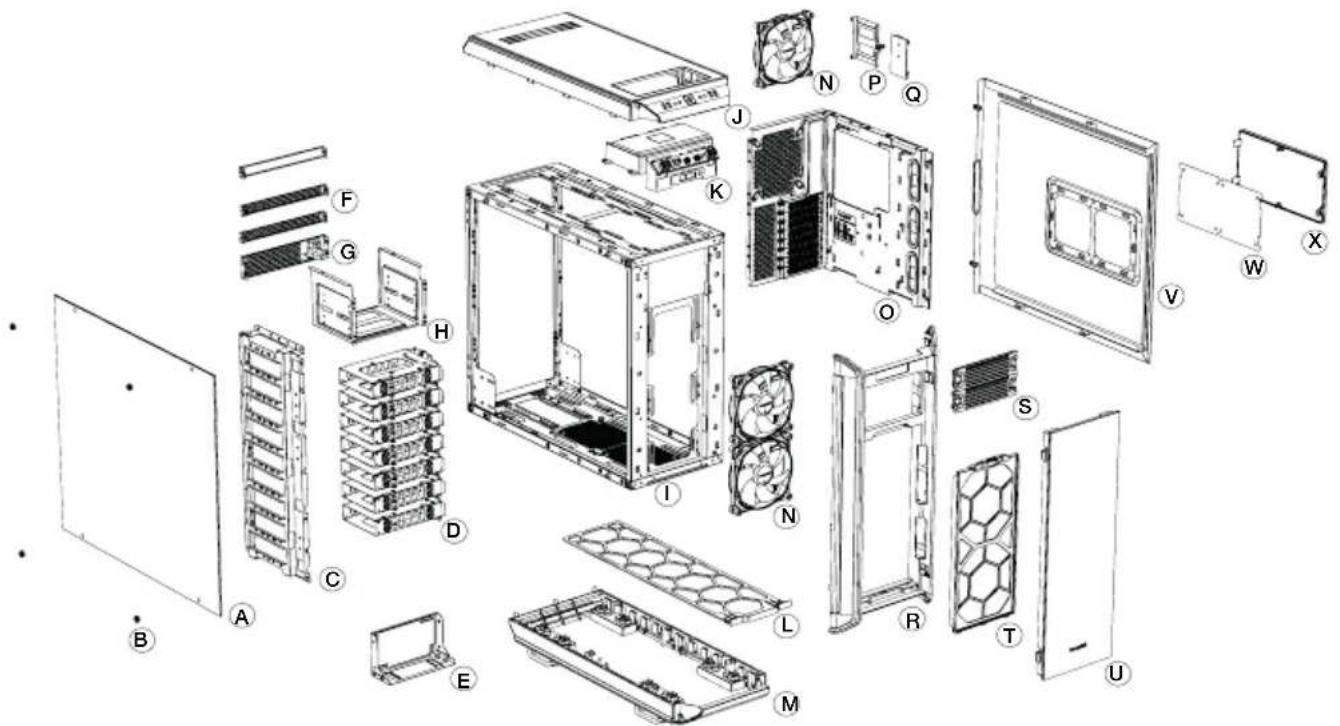

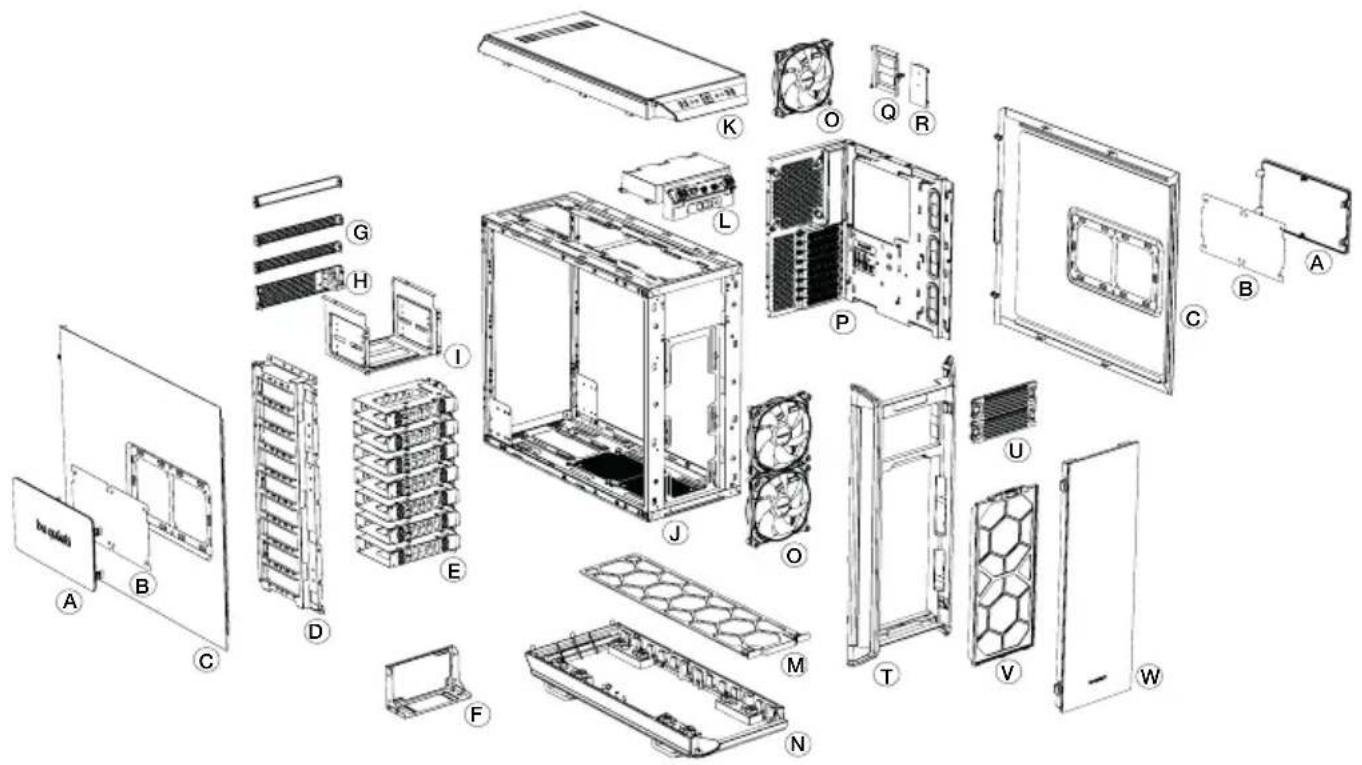

4. КОРПУСВРАЗОБРАННОМВИДЕ

Стеклянная боковая панель

Внешняя нижняя панель

Поддон материнской платы

Кронштейн блока питания

Плата контроллера вентиляторов

Кронштейны задней панели

Внешняя фронтальная панель

Кронштейн переходника кабеля питания

Заглушка оптических приводов

Фронтальный воздушный фильтр

Дверка передней панели

Внешняя верхняя панель

Блок фронтальных интерфейсов

Фильтр боковой панели

Нижний воздушный фильтр

Заглушка боковой панели

Заглушка боковой панели

Нижний воздушный фильтр

Фильтр боковой панели

Внешняя нижняя панель

Поддон материнской платы

Кронштейн блока питания

Плата контроллера вентиляторов

Кронштейны задней панели

Внешняя фронтальная панель

Кронштейн переходника кабеля питания

Заглушка оптических приводов

Фронтальный воздушный фильтр

Дверка передней панели

Внешняя верхняя панель

Блок фронтальных интерфейсов

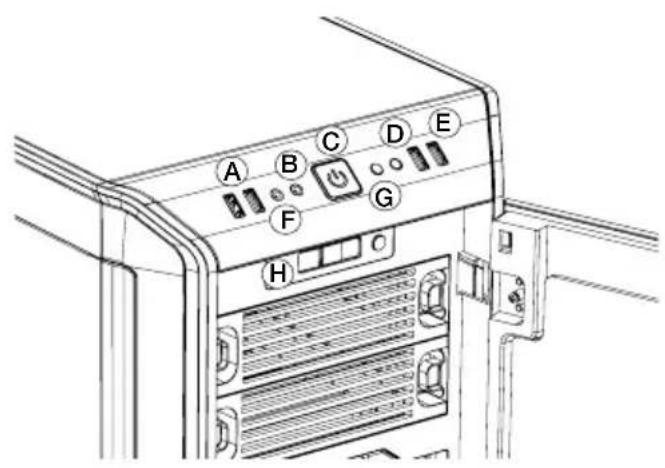

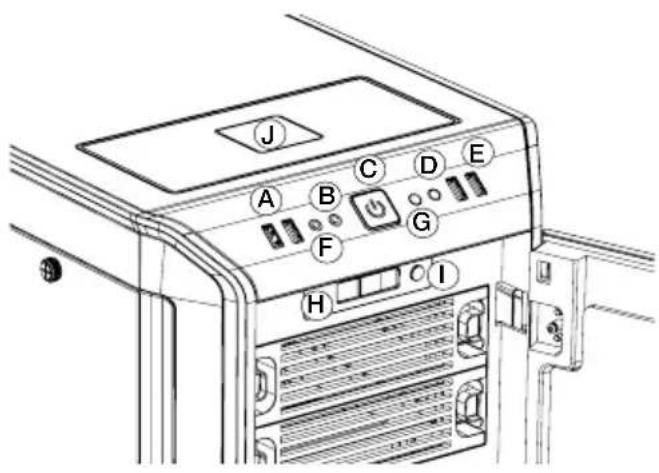

A USB 3.0 E USB 2.0 I Переключатель подсветки (только для PRO) B Разъем наушников F Разъем микрофона J QI беспроводная зарядка (только для PRO) C Клавиша включения / индикация работы G Кнопка перезагрузки D Индикация работы HDD H Ползунок контроллера вентиляторов

4.2 ИНТЕРФЕЙСЫ ВВОДА/ВЫВОДА

Функциональная панель имеет несколько проводных соединений, которые необходимо подключить. HD audio (разъем наушников/разъем микрофона) Найдите “Аудио разъемы/контактные группы передней панели” на материнской плате. Подключите провода в соответствии с руководством материнской платы. USB 2.0 Найдите “USB 2.0 разъемы/контактные группы” на материнской плате. Подключите провода в соответствии с руководством материнской платы. USB 3.0 Найдите “USB 3.0 разъемы/контактные группы” на материнской плате. Подключите провода в соответствии с руководством материнской платы. Клавиша включения, индикация питания, индикация HDD, кнопка перезагрузки Эти провода подключаются к материнской плате в месте расположения разъемов/контактных групп фронтальной панели. Руководство материнской платы имеет описание порядка подключения и, как правило, их расположение обозначено в руководстве материнской платы.

4.3 ПЛАТА УПРАВЛЕНИЯ / РАЗЪЕМЫ

4-Pin PWM разъем подключения к материнской плате

3-Pin разъем вентилятора

3-Pin разъем вентилятора

Разъем переключателя контроллера вентиляторов

Разъем LED подсветки

Разъем питания (SATA)

Разъем питания (SATA)

Разъем переключателя контроллера вентиляторов

Разъем питания QI беспроводной зарядки

4.4 КОНТРОЛЛЕР ВЕНТИЛЯТОРОВ

Контроллер вентиляторов имеет два режима работы.

1. Автоматический контроль

В этом режиме используется PWM-сигнал от материнской платы и управление всеми подсоединенными к контроллеру вентиляторами (PWM и 3-pin) происходит автоматически. Для этого ползунок контроллера должен находиться в крайнем левом положении в позиции "0".

Если ползунок контроллера перемещен с изначальной позиции "0" вправо, PWM-сигнал с материнской платы игнорируется и скорость вентиляторов можно

DARK BASE 90050 51 регулировать вручную. При дальнейшем перемещении ползунка в изначальное положение "0" будет восстановлена автоматическая регулировка скорости вентиляторов по PWM-сигналу с материнской платы. Для автоматической PWM-регулировки вентиляторов необходимо проводное подключение разъема "А" на плате управления (4.3) к PWM разъему вашей материнской платы. Иначе возможно только ручное управление скоростью подключенных вентиляторов. DARK BASE 900 Dark Base 900 не имеет автоматической регулировки. Скорость вращения всех вентиляторов (PWM и 3-pin), подключенных к плате управления (4.3), регулируется перемещением ползунка контроллера вручную.

4.5 МОНТАЖ И ИСПОЛЬЗОВАНИЕ LED ПОДСВЕТКИ (ТОЛЬКО PRO)

Светодиодные полоски с клейкой основой комплектной LED подсветки могут быть расположены в корпусе произвольным образом в соответствии с конфигурацией системы. Подключите полоски подсветки к разъему "D" на плате управления (4.3) Переключатель "I" позволяет включать или отключать подсветку, а также выбирать цвет свечения (красный, зеленый, синий, белый, оранжевый).

4.6 ИСПОЛЬЗОВАНИЕ QI ЗАРЯДНОГО УСТРОЙСТВА (ТОЛЬКО ВЕРСИЯ PRO)

Установленное в Dark Base Pro 900 беспроводное зарядное устройство позволяет заряжать Qi-совместимые внешние устройства. Если устройство (например, смартфон) поддерживает эту опцию, его можно заряжать без использования проводного подключения, просто разместив его на пластине "J" верхней панели Dark Base Pro 900. Звуковой сигнал обозначит начало процесса зарядки, как только устройство будет помещено на зарядную пластину. Убедитесь, что устройство размещено по центру зарядной пластины "J". Индукционная катушка зарядного устройства Dark Base Pro 900 находится под центром зарядной пластины.52 53
