| Caractéristiques | Détails |
|---|---|
| Type de boîtier | Boîtier ATX moyen tour |
| Dimensions | Dimensions : 577 x 249 x 577 mm |
| Poids | Poids : 12.5 kg |
| Matériaux | Acier, plastique, verre trempé |
| Compatibilité carte mère | ATX, Micro-ATX, Mini-ITX |
| Emplacements pour disques durs | 3 x 3.5" (montage sans outil), 6 x 2.5" |
| Emplacements pour cartes graphiques | Longueur maximale : 420 mm |
| Refroidissement | Support pour jusqu'à 3 ventilateurs de 140 mm ou 5 ventilateurs de 120 mm |
| Connectivité | Ports USB 3.0, USB 2.0, audio HD |
| Gestion des câbles | Système de gestion des câbles intégré |
| Filtration | Filtres à poussière amovibles |
| Maintenance | Facilité d'accès aux composants internes |
| Sécurité | Verrouillage des panneaux latéraux |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - Dark Base 900 Be Quiet!
Questions des utilisateurs sur Dark Base 900 Be Quiet!
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Unite Centrale au format PDF gratuitement ! Retrouvez votre notice Dark Base 900 - Be Quiet! et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Dark Base 900 de la marque Be Quiet!.

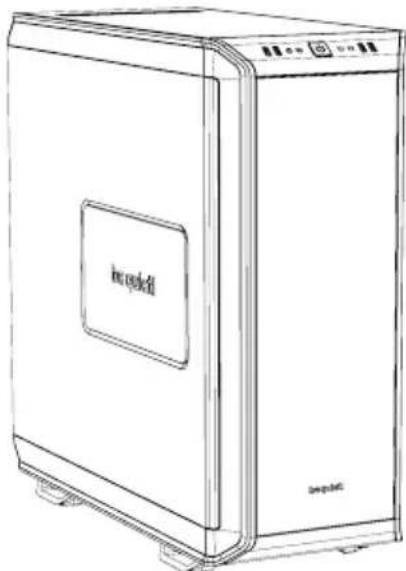

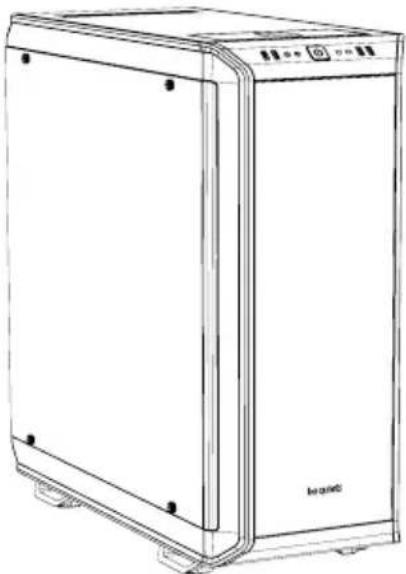

MODE D'EMPLOI Dark Base 900 Be Quiet!

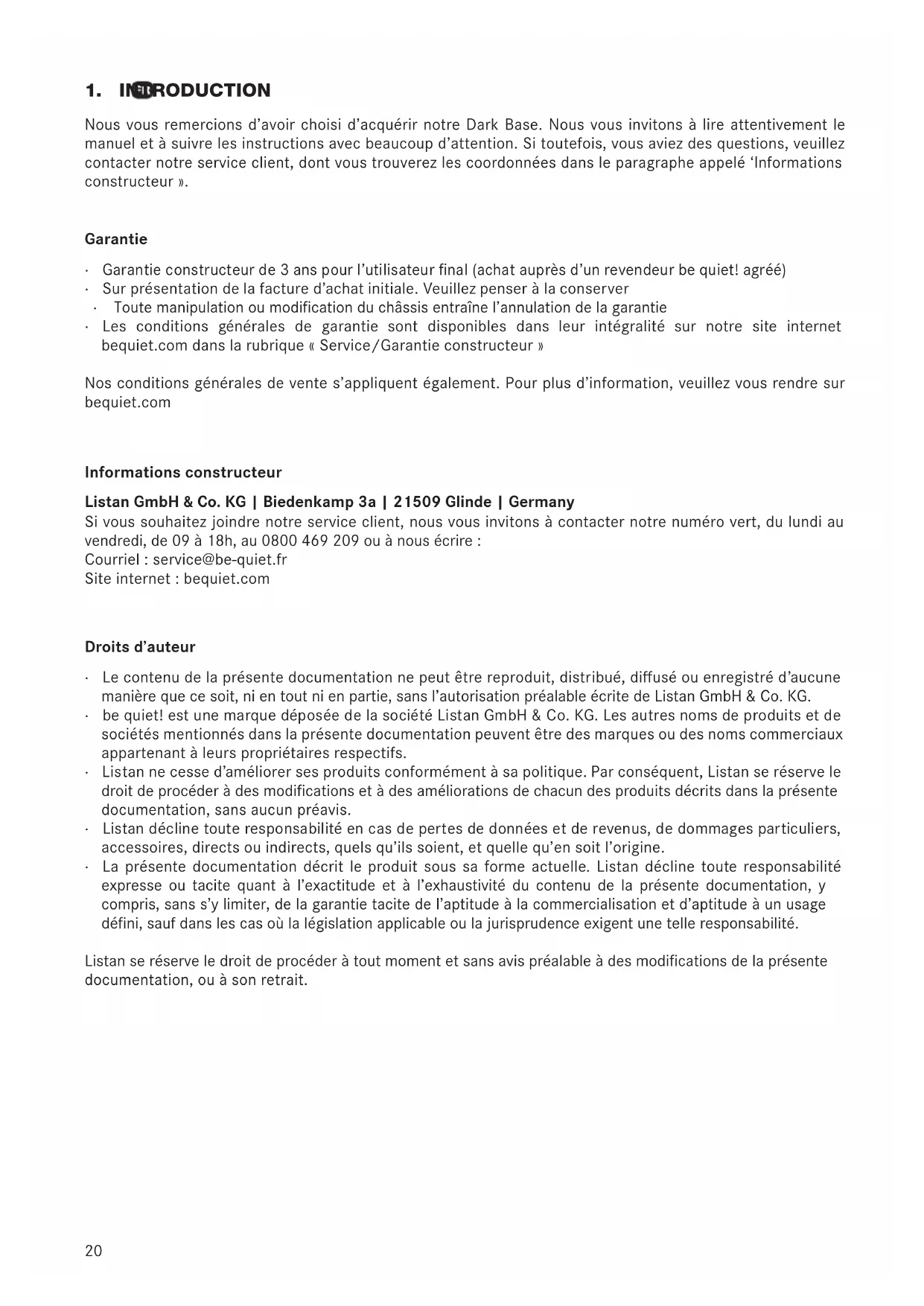

Nous vous remercions d’avoir choisi d’acquérir notre Dark Base. Nous vous invitons à lire attentivement le manuel et à suivre les instructions avec beaucoup d’attention. Si toutefois, vous aviez des questions, veuillez contacter notre service client, dont vous trouverez les coordonnées dans le paragraphe appelé ‘Informations constructeur ». Garantie ∙ Garantieconstructeurde3anspourl’utilisateurnal(achatauprèsd’unrevendeurbequiet!agréé) ∙ Sur présentation de la facture d’achat initiale. Veuillez penser à la conserver ∙ Toutemanipulationoumodicationduchâssisentraînel’annulationdelagarantie ∙ Les conditions générales de garantie sont disponibles dans leur intégralité sur notre site internet bequiet.com dans la rubrique « Service/Garantie constructeur » Nos conditions générales de vente s’appliquent également. Pour plus d’information, veuillez vous rendre sur bequiet.com Informations constructeur Listan GmbH & Co. KG | Biedenkamp 3a | 21509 Glinde | Germany Si vous souhaitez joindre notre service client, nous vous invitons à contacter notre numéro vert, du lundi au vendredi, de 09 à 18h, au 0800 469 209 ou à nous écrire : Courriel : service@be-quiet.fr Site internet : bequiet.com Droits d’auteur ∙ Lecontenudelaprésentedocumentationnepeutêtrereproduit,distribué,diuséouenregistréd’aucune manièrequecesoit,nientoutnienpartie,sansl’autorisationpréalableécritedeListanGmbH&Co.KG. ∙ be quiet! est une marque déposée de la société Listan GmbH & Co. KG. Les autres noms de produits et de sociétés mentionnés dans la présente documentation peuvent être des marques ou des noms commerciaux appartenant à leurs propriétaires respectifs. ∙ Listan ne cesse d’améliorer ses produits conformément à sa politique. Par conséquent, Listan se réserve le droitdeprocéderàdesmodicationsetàdesaméliorationsdechacundesproduitsdécritsdanslaprésente documentation, sans aucun préavis. ∙ Listan décline toute responsabilité en cas de pertes de données et de revenus, de dommages particuliers, accessoires, directs ou indirects, quels qu’ils soient, et quelle qu’en soit l’origine. ∙ La présente documentation décrit le produit sous sa forme actuelle. Listan décline toute responsabilité expresse ou tacite quant à l’exactitude et à l’exhaustivité du contenu de la présente documentation, y compris, sans s’y limiter, de la garantie tacite de l’aptitude à la commercialisation et d’aptitude à un usage déni,saufdanslescasoùlalégislationapplicableoulajurisprudenceexigentunetelleresponsabilité. Listanseréserveledroitdeprocéderàtoutmomentetsansavispréalableàdesmodicationsdelaprésente documentation, ou à son retrait.20 21
Dimensions (L x H x Pen mm) 242.7 x 585.5 x 577.2 Typedechâssis Super Moyen Tour Matériaux 0.8mm – 1mm SECC, 0.8mm Aluminum, Plastique ABS, Dark Base Pro 900: 4mm tempered glass Formatdecartemère E-ATX, XL-ATX, ATX, MATX, Mini-ITX Connectique en façade 2 x USB 3.0, 2 x USB 2.0, 2x Jack 3,5 mm Rhéobus Dark Base 900: 3x 4-pin, 3 x 3-pin, Contrôleur: manuel 5V-12V Dark Base Pro 900: 4x 4-pin, 4x 3-pin, Contrôleur: manuel 5V-12V / Hub PWM Hauteur du ventirad CPU 185mm Longueur maximale de la carte graphique (mm) 325/ 470 (Avec / sans cages disques durs) Longueur maximale de l’alimentation (mm)
3 140 / 1000 Emplacements supplémentaires pour ventilateurs (mm) Avant : 1 x 140(Sans cage 5,25”, support de montage inclus), Dessus : 3x 140 / 4 x 120/ 1x 180, Base: 1x 120/ 2x140 Support radiateurs (mm) 120, 140, 180, 240 (2x 120), 280 (2x 140), 360 (3x 120), 420 (3x 140) Fonctions supplémentaires Dark Base 900 : Cadre pour panneau latéral 2 niveaux Dark Base Pro 900 : 2x bandes LED RGB multicolores, Chargeur à induction Qi
Images Nomdelapièce Quantité Utilité Support LCS 1 Emplacement de montage pour pompes à eau Support du ventilateur supérieur 1 Pouruntroisièmeventilateuren façade Vis 6#32 HDD 28 Pour montage des disques durs Vis M3 8 Pour montage des SSD Vis 6#32 14 Pourmontagedelacartemère
Entretoise 14.4mm 3 PourmontagecartemèreE-ATX Vis à main M3 8 Montage lecteur optique Collier de serrage 6 Rangementdescâbles Panneau pour disques durs 1 Rangementdescâbles Bande lumineuse (Version Pro uniquement) 2 Illumination22 23

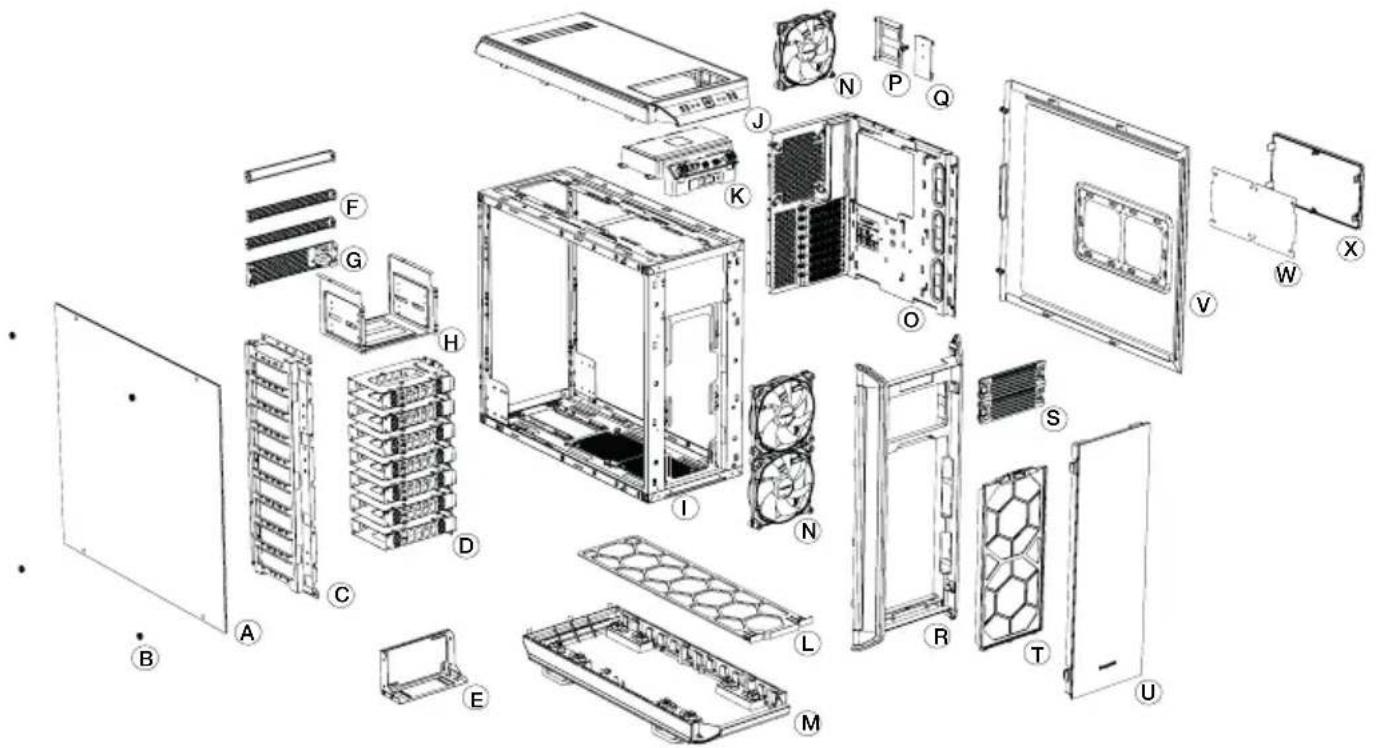

A Panneau latéral vitré M Panneau inférieur B Vis de montage N Ventilateur SilentWings
C Panneau HDD O Plateaucartemère D Emplacements HDD P Emplacement SSD E Support Alimentation Q Platine de commande de vitesse de rotation des ventilateurs F Équerres PCI-E R Façade G Équerres alimentation S Cache lecteur optique H Cage lecteur optique T Filtreàpoussièreavant I Châssis U Porte avant J Panneau supérieur V Panneau latéral K Connectique en façade W Filtreàpoussièrelatéral L Filtreàpoussièrebas X Cache latéral

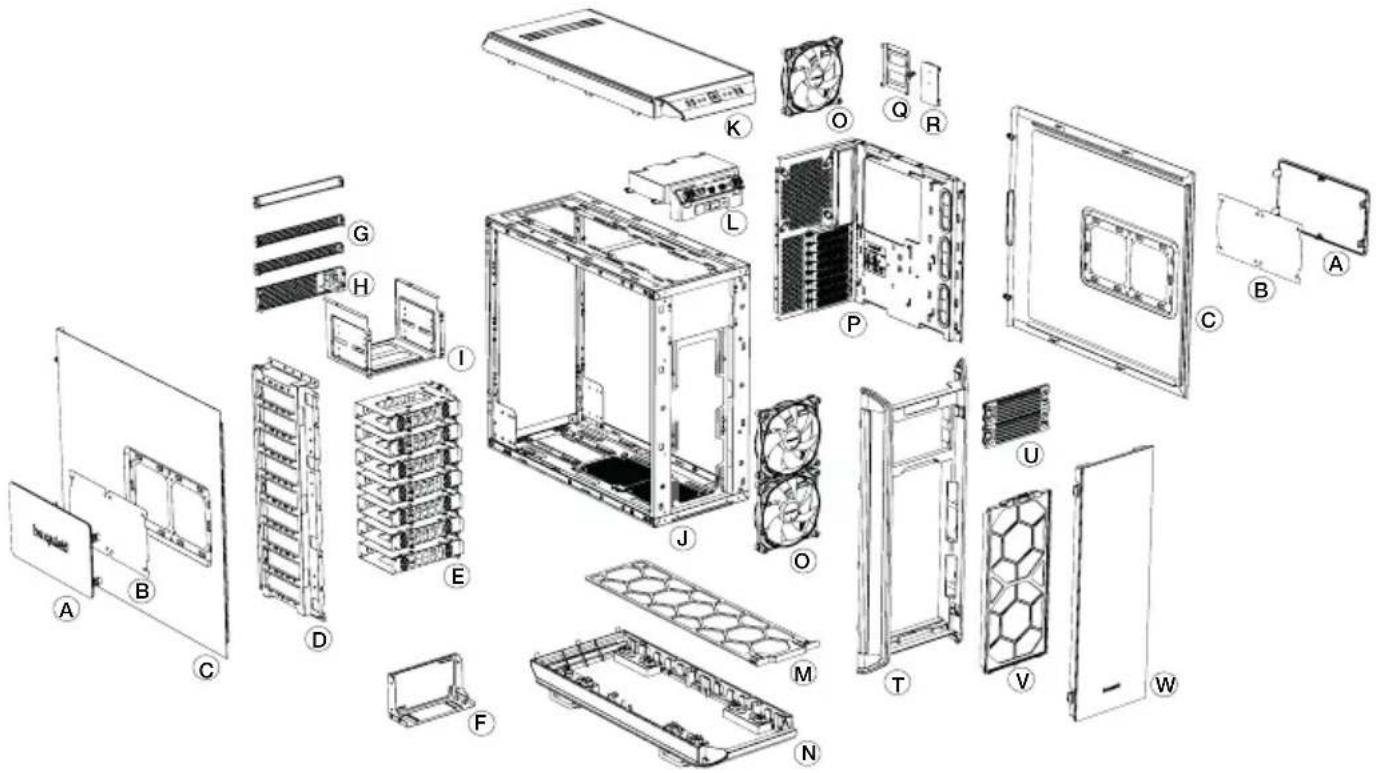

E24 25 DARK BASE 900 A Cache latéral M Filtreàpoussièrebas B Filtreàpoussièrelatéral N Panneau inférieur C Panneau latéral O Ventilateur SilentWings
D Façade support HDD P Plateaucartemère E Emplacements HDD Q Support SSD F Support alimentation R Platine de commande de vitesse de rotation des ventilateurs G Équerres PCI-E T Façade H ÉquerresAlimentation U Cache lecteur optique I Cage lecteur optique V Filtreàpoussièrefaçade J Châssis W Porte avant K Panneau supérieur L Connectique en façade

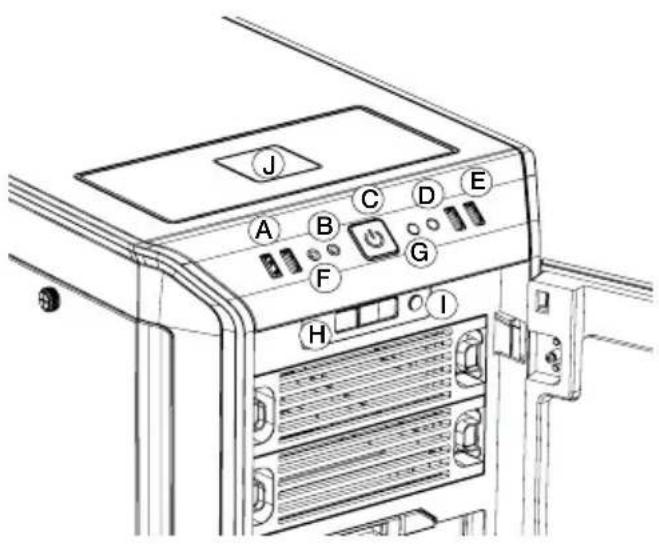

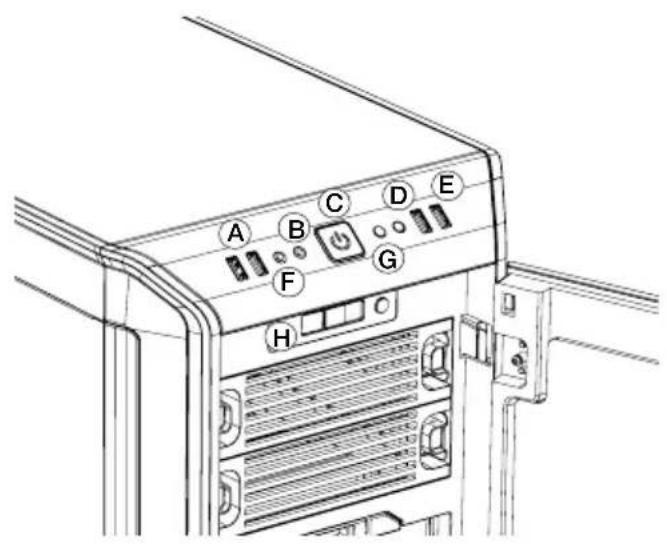

A USB 3.0 E USB 2.0 I Interrupteur LED (Pro uniquement) B Casque F Microphone J Chargeur Qi (Pro uniquement) C Bouton marche/arrêt + LED G Bouton Reset/ Remise à zéro D HDD LED H Interrupteur Rhéobus
4.2 CONNECTIQUE INTERNE

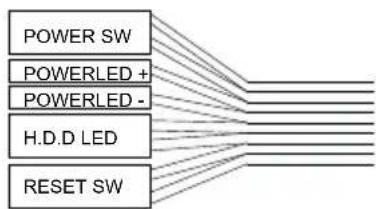

Le panneau supérieur dispose de plusieurs connectiques qui doivent être installées. HD audio (prise téléphone/prise micro) Identiezlesbrochesdupanelaudiosurvotrecartemère.Branchez lescâblesensuivantlesinstructionsdumanueldelacartemère. USB 2.0 Identiez les broches USB 2.0 sur la carte mère. Branchez les câblesensuivantlesinstructionsdumanueldelacartemère. USB 3.0 Identiez les broches USB 3.0 sur la carte mère. Branchez les câblesensuivantlesinstructionsdumanueldelacartemère. Marche/arrêt, Voyants lumineux LED fonctionnement et disque dur, Reset Ces câbles se connectent à la carte mère, à l’endroit où se trouvent les broches du panneau de connectique. Veuillez suivre lesinstructionsmentionnéesdanslemanueldelacartemère.En général, les emplacements sont clairement indiqués sur ce manuel.

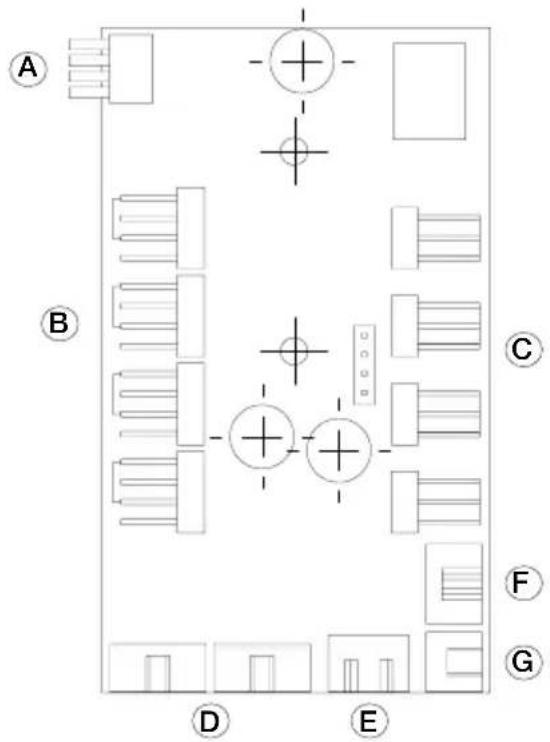

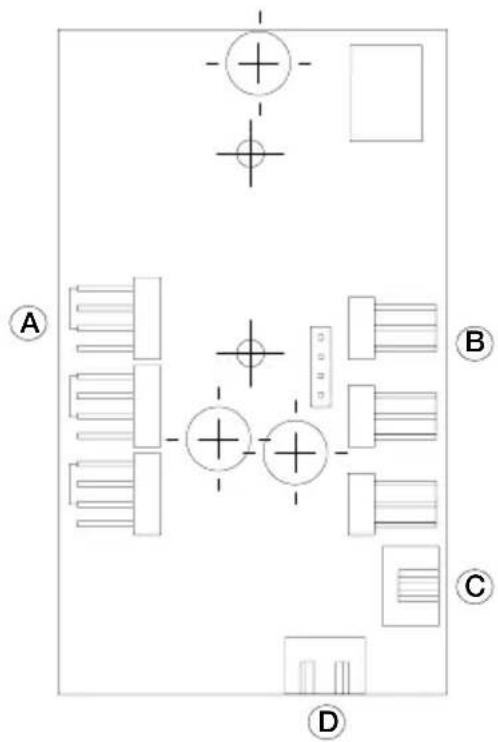

D E A 4-pin PWM Connecteur M/B A Connecteur 4-pin PWM pour ventilateur B 4-pin PWM connecteur B Connecteur 3-pin pour ventilateur C Connecteur 3-pin pour ventilateur C Connecteur de commande de vitesse de rotation des ventilateurs D Connecteur bande lumineuse LED D Power Connecteur (SATA) E Power Connecteur (SATA) F Connecteur de commande de vitesse de rotation des ventilateurs G Alimentation chargeur Qi

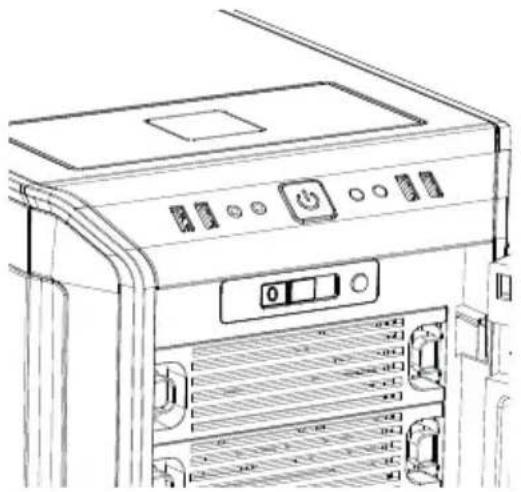

4.4 UTILISATION DE LA COMMANDE DE VENTILATEUR
La commande de ventilateur dispose de deux modes de fonctionnement :
1. Mode automatique.
Ce mode utilise le signal MLI du MB pour réguler automatiquement la vitesse de tous les ventilateurs raccordés (MLI et 3 broches).Le curseur de réglage de la commande de ventilateur doit se trouver pourcelaenposition«0»,complètementàgauche.
2. Commande manuelle
Dèsquelecurseurdelacommandedeventilateurestdéplacé de la position « 0 » vers la droite, le signal MLI est interrompu et la vitesse des ventilateurs peut être réglée manuellement.Si le
DARK BASE 90026 27 curseur est ramené en position « 0 », le signal MLI reprend la main sur la commande des ventilateurs. PourutiliserlacommandeautomatiqueparMLIdesventilateurs,relierlecâble«A»dupanneauPCB(4.3)à la prise MLI de votre MB. Sans cette liaison, la vitesse des ventilateurs raccordés ne pourra être réglée que manuellement. DARK BASE 900 Pas de commande automatique ici.La vitesse de tous les ventilateurs (MLI et 3 broches) raccordés au panneau PCB (4.3) est réglée manuellement au moyen du curseur de la commande de ventilateur.
4.5 INSTALLATION ET UTILISATION DES LED (DARK BASE PRO 900)
LeséclairagesàLEDfournispeuventêtrepositionnésetinstalléslibrementdansleboîtierselonlaconguration dusystèmeaumoyendesrubansadhésifs.Pourleraccordement,leslampesdoiventêtrereliéesauconnecteur «D»dupanneauPCB(4.3).Lecommutateur«I»permetdemodierlacouleur(rouge,vert,bleu,blanc,orange) et d’allumer ou d’éteindre l’éclairage.
4.6 UTILISATION DU CHARGEUR QI (DARK BASE PRO 900)

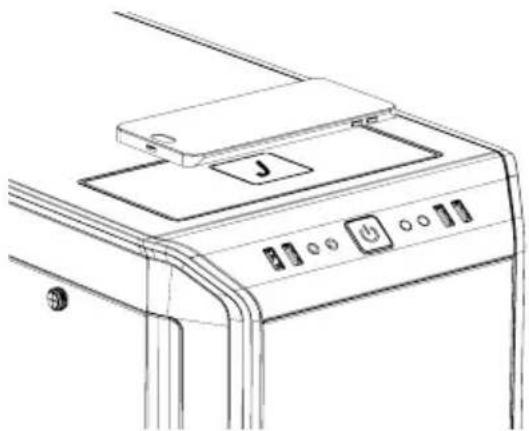

Le chargeur QI fourni et préinstallé dans le Dark Base PRO 900sertàchargersansltouslesappareilstierscompatibles avec le standard Qi. Si votre appareil (smartphone) est équipé de cette technologie, vous pouvez le recharger sans l en le posant sur la zone du Dark Base Pro 900 signalée par un « J ».Le démarrage du chargement est signalé par un signal sonore une fois l’appareil posé. Veiller à bien positionner le récepteur de charge de votre appareil au centre de la zone de chargement « J ». La bobine de charge du chargeur DARK BASE PRO 900 se trouve au centre de la zone de chargement « J ».28 29
