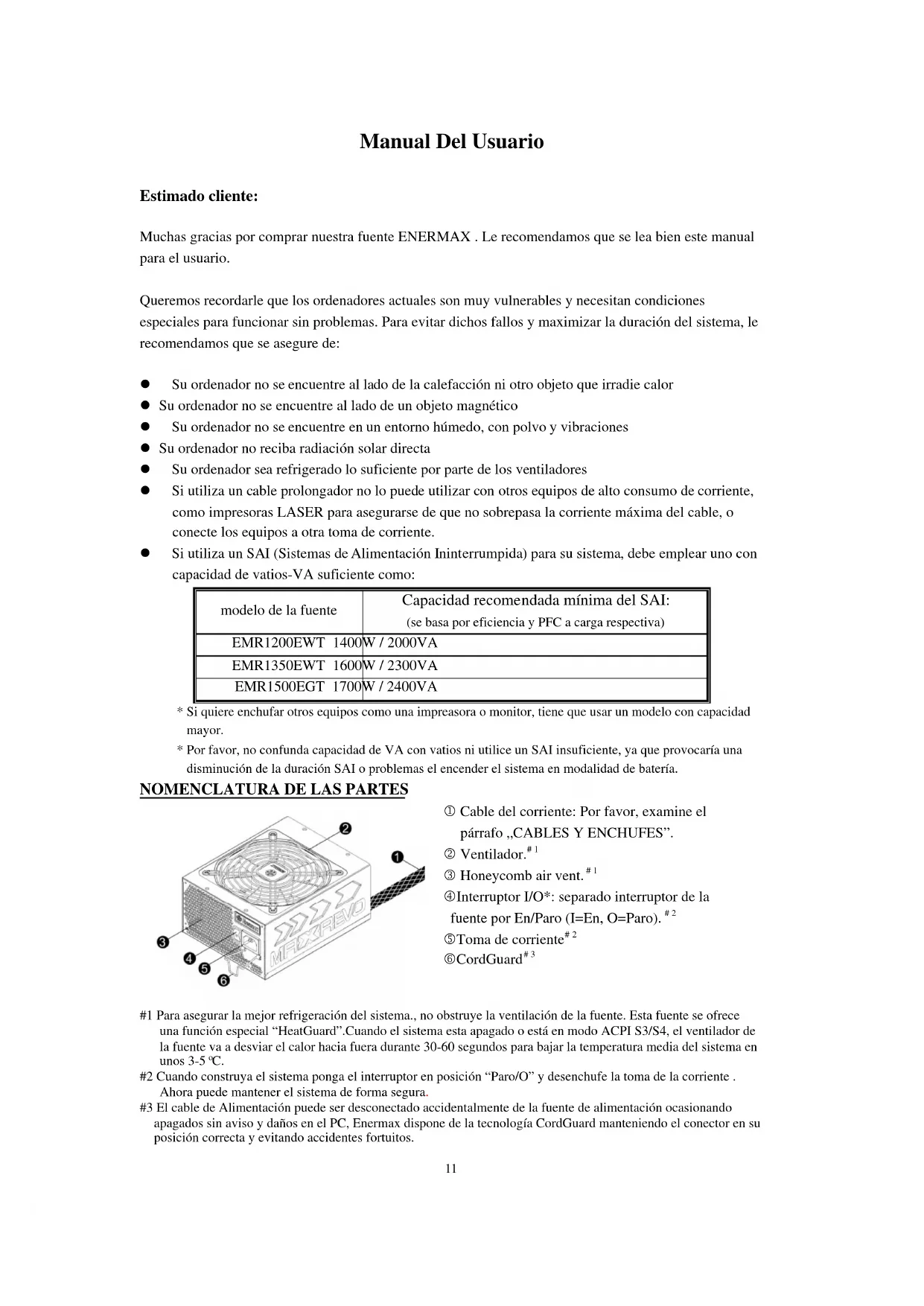

MANUAL DE USUARIO Maxrevo 1350W ENERMAX

Muchasgraciasporcomprarnuestra fuenteENERMAX.Le recomendamosque selea bieneste manual parael usuario.

Queremos recordarle que los ordinadores actuales son muy vulnerables y necessitan conditiones especialas paraFuncinar sin problemas. Para evaporar dichos fallos y maximizar la duracion del systemale, le recomendamos que se asegure de:

• Su ordinador no se enviene al lado de la calefaction ni altri objeto que irradie calor.
• Su ordinador no se incluye al lado de un objeto magnétique
• Su ordinador no se incluye en un entorno humedo, con polvo y vibraciones
• Su ordinador no reciba radiación solar directa
• Su ordinador sea refrigerado lo suficiente por parte de los ventiladores
• Si utilizes un cable prolongador no lo可以选择 usar con otheros equipos de alto consumo de corriente, como impresoras LASER para asegurar de que no sobrepasa la corriente maxima del cable, o conecte los equipos a另一 toma de corriente.
• Si utilizes un SAI (Sistemas de Alimentacion Ininterrupida) para su sistemas, deben emplear uno con capacité de varios-VA suficiente como:

modelo de la fuente	Capacidad recomendadaolestima del SAI:(se bajo por eficiencia y PFC a entrega respectiva)
EMR1200EWT 1400W / 2000VA
EMR1350EWT 1600W / 2300VA
EMR1500EGT 1700W / 2400VA

• Si quiere enchufarthersequipocmounaimpressora o monitor,tienequeusrmodeloconcapacidad mayor.
• Por favor, no confunda capacité de VA con varios ni utilize un SAI insuficiente, ya que provocaría una diminución de la duración SAI o problemas el encender el sistema en modalidad de batería.

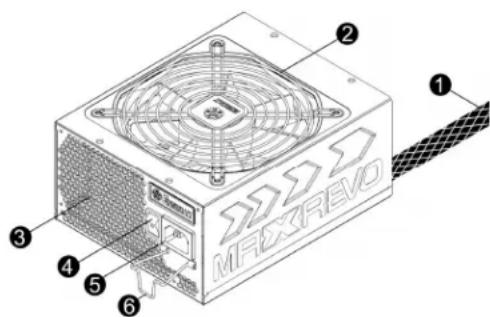

NOMENCLATURA DE LAS PARTES

① Cable del corriente: Por favor, examine el párrafo „CABLES Y ENCHUFES".
② Ventilador.
③ Honeycomb air vent.
④ Interruptor I / O^* : separado interruptor de la fuente por En/Paro (I=En, O=Paro).#2
⑤ Toma de corrente#2
CordGuard#3

① Alojando dentro de la misma fuente el propio conector y asi se asegura que el conector sae mantiene en la posicion correcta.

② Apretando al mesmo tiempo las dos solapas de CordGuard e insertandolos en los huecos donde se aloja el cable de alimentacion.

③ Conectar el cable a la fuente.

④ Se cierra CordGuard haciendo presión.
Esto permite tener tiempo en la posición correcta el dispositivo.

1. CordGuard es un sistema exclusivo de lamarca ENERMAX,rialquier intento de instalacion en otherdispositivodistinctepuede occasionarproblemas.
2. Cuando se hace mantenimiento del sistemas con operaciones internas, el cable SIEMPRE debe permanecer desconectado.

CABLES Y ENCHUFES

Todo los enchufes estan diseñados para que sea imposible conectar cables en la direccion equivocada. Poner un enchufe en un zocalo tiene que ser fácil. Si no pueda poner fácilmente el cableado modular original de ENERMAX en un zocalo, por favor, revise si está insertado en la direccion correcta. Nunca lo intente utilizing fuerza ni cambie los pines del voltaje. Eso能把 dañar la fuente e invalidate la garantía.

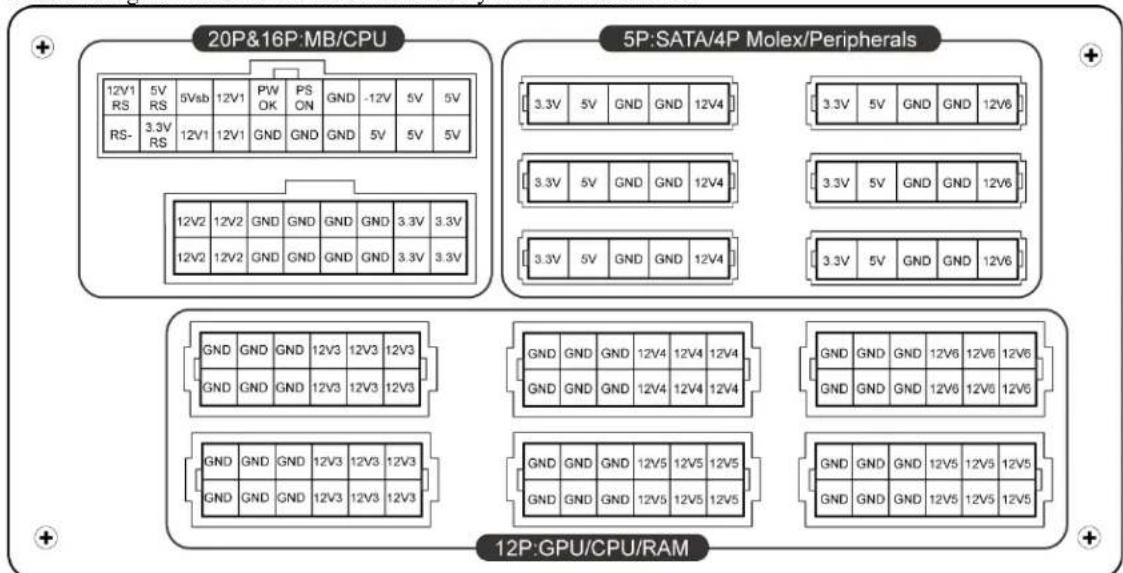

Ilustración graphical de los zócalos modulares y la distribución c.c..

*Para tener los conectores 24pin MB y 8pin CPU, hay que conectar los conectores de 16pin y de 20pin en los socket correspondientes.

*Este produit incluye una proteccion para sobrecarga para una linea multipla de 12v. Si sedea que manyos periféricos usilicen solo una linea de 12v,esto podra actionar la proteccion y provocar el apagamento del sistema Para repartir la energia de corriente y asegurar la mayor estabildad y seguidad aconsejamos reconectar

ciertos cables de alimentacion de los periféricos a另一边 lineas de 12v.

TIPOS DE ENCHUFES

	24P placas base Soporte generaciones新模式 de ATX/EEB/CEB server/workstation.
	4+4P CPU +12V, en “modo combinado” La configuración 8-Pin soporte multi-CPU server/workstation y algunos sistemas single-socket extremas.
	4+4P CPU +12V, en “modo分开” La configuración 4-Pin soporte la mayoría de los sistemas single-socket. Unos sistemas multi-CPU server/workstation posiblemente necesitan este enchufe de 4-Pin 12V. Use el enchufe parcial marca con “+12V”.
	6+2P (8P) PCI Express, en “modo combinado” La configuración 8-pin soporte las新品as tarjetas gramáticas, que necesitan este enchufe de 8-Pin PCI-E.
	6+2P (8P) PCI Express, en “modo分开” / 6P PCI Express La configuración 6-pin soporte la mayoría de las tarjetas gramáticas, que necesitan este enchufe de 6-Pin PCI-E.
	SATA #1 Para ODD o HDD tipo SATA/SAS.
	4P Molex #2 Para ODD tipo IDE/SCSI/SAS de “vieja” generación con enchufe 4-P.
	FDD Para discos “Floppy” or tarjetas de expansión..

1 Unos discos duros de SATA soportan conectores SATA e 4-Pin Molex. Conecte Vd. solamente un enchufe! Examine su manual para el disco duro para entrada más en detalle.

2 Unas placas base soportan este enchufe para suministrar corriente addicular aparte del enchufe 24-Pin de la plac a base. Si tu ordnador está equipado con mas de una VGA de gama alta, por favor, concete este concctor al socket correspondiente en la plac a base y consulte el manual de instrucciones de la plac a base para mayores detalles.

- CABLES MODULARES (contenido)

Por favor utilise solamente cables modulares originales de ENERMAX. Otros cables podrnan dañar el)...
sistema e invalidar la garantía.

EMC014-G: 2 x 6+2P (8P) PCI-E 2.0 Cable modular para una o dos tarjetas gratuites Performance PCI Express, que necesitan enchufes de 6 o 8-Pin PCI-E.

EMC018-G: 8P & 4P +12V CPU/RAM power Cable modular para energia alta server/workstation con más que 4 CPU y 16 GB RAM.

EMC019-G: 4 x SATA drives Cable modular para ODD o HDD tipo SATA/SAS de la generación más reciente.

EMC020-G: 4 x 4P Molex (IDE/SCSI) drives & 1 x FDD connector Cable modular para ODD o HDD tipo IDE/SCSI/SAS mas 1x FDD (Floppy).

EMC021-G: 2 x SATA & 2 x 4P Molex Cable modular para ODD o HDD tipo SATA/SAS/IDE/SCSI/ de la generación más reciente.

EMC022:24P MB & 8P CPU

Los cables adjuntos podrnan diferenciarse por modelos y por region de ventas.
- Ofrecemos más cables de forma optional. Por favor revise nuestra págrina web para Obtener más información: www.enermax.com

Note special para integraores de sistemas: Si su Sistema necesita cables especials, cables modulares o con un diseño, contacte a un representante de ENERMAX.

- CONECTAR Y EXTRAER CABLES MODULARES

	CONECTAR CABLES MODULARES CON LA FUENTE 5-Pin / 12-Pin enchufes de los cables modulares y los zócalos de la fuente, tienen marcas blancas de flecha. 1. Enchufes negros con zócalos negros y rojos con rojos. 2. Flecha con flecha. 3. Ahora pueda conectarlo fácilmente.
	RENOVAR CABLES MODULARES DE LA FUENTE Todo los enchufes 5-Pin / 12-Pin de los cables modulares tienen ganchos para guardar con los zócalos de la fuente. Para quitar un cable modular pulse hacer las flechas y desconnecte el enchufe@cuidadosamente.

ENCENDIENDO EL SISTEMA

Antes de encenderlo por favor asegürese de que:

1. El enchufe de la placa base está conectado correctamente.
2. El enchufe del CPU +12V AUX (si es NEEDario) este conectado correctamente. o un enchufe 4-Pin Molex (si es NEEDario) este conectado correctamente.
3. Todos los除外s enchufes necessarios estan conectado correctamente.
4. El cable de la corriente (AC) está conectado correctamente con la fuente y el enchufe!
5. Cierre la caja del sistema!
6. Coloque el interruptor de la fuente en la posicion "T".

FUNCIONES DE PROTECCION Y SEGURIDAD

La fuente ENERMAX tiene varias functions de proteccion y seguridad. En caso de mal functionamento se detendra para proteger todo el sistemas de daños. En la mayorca de casos esso sera causado por un mal functionamento de componentes o mala usoacion. En该如何 situacion siempre sigma las instruetiones y disconectela o apaguela:

1. El interruptor de la fuente por "O" y el cable corriente (AC) del enchufe y de la fuente.
2. Todos los componentes, que no son absolutamente necessarios, como ODD. Examine su temperatura por medio del tact. Si está caliente, pueda ser, que los ventiladores del sistemas o de la fuente estén dañados o su caja noongaventildores suficientes o es en una mala posicion. (Lea nuestros recomendaciones en el comienzo del manual)
3. Espere, porunosminutoshaastaque la fuente sehaya enfiado.
4. Conecte de nuevo el cable corriente (AC) con enchufe y fuente.
5. Ponga el interruptor de la fuente en "T".
6. Examine Si todos los ventiladores estan trabajo.
7. Contacte. el fabricante del componente si piensa que está causando el problema. (como tarjetas o ENERMAX)

Si tiene preguntas o si necesita ahora, por favor contacte con su vendedor o acuda a una suscursal de ENERMAX o al centro Mundial de soporte de ENERMAX.
