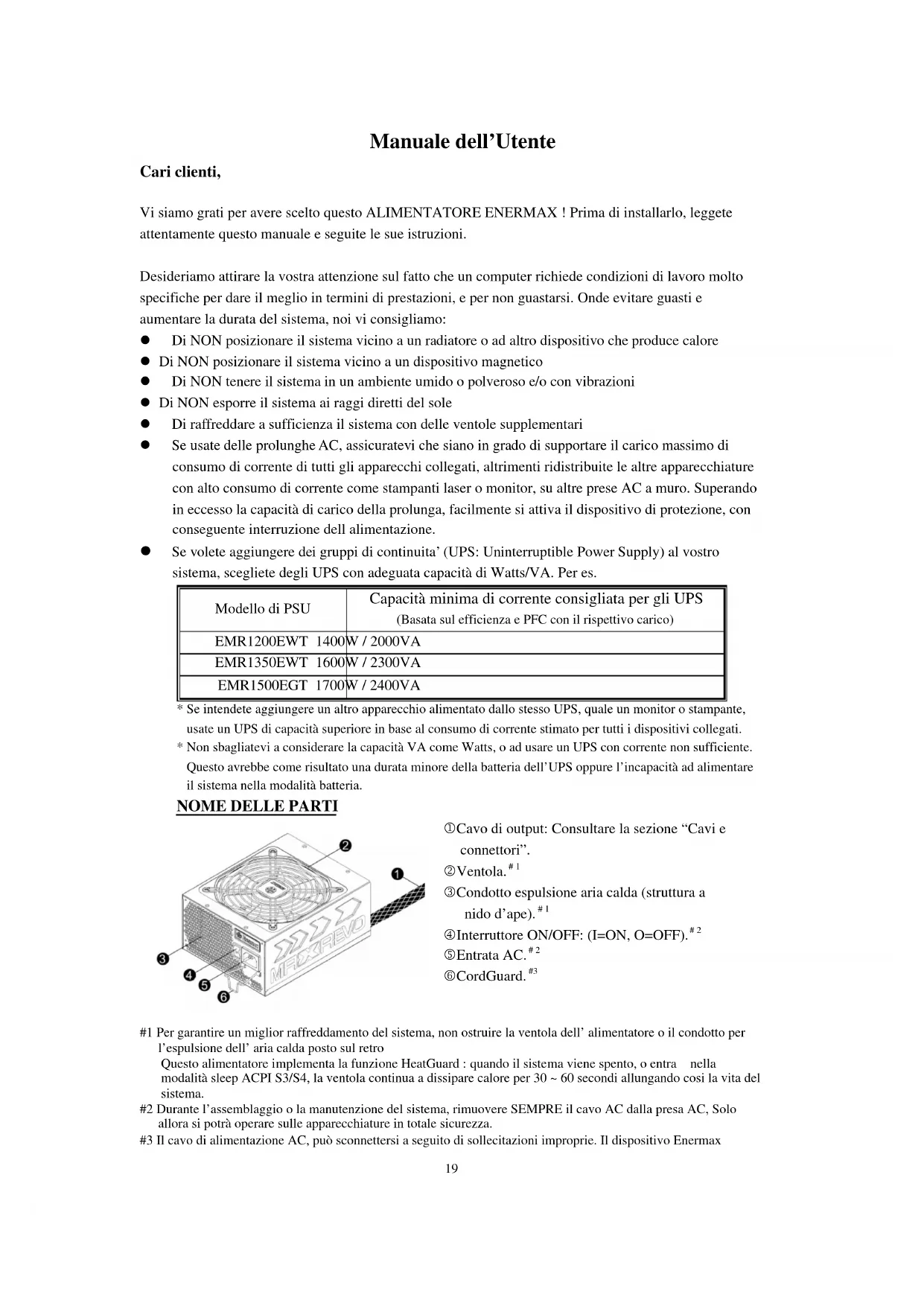

MANUALE UTENTE Maxrevo 1350W ENERMAX

Vi siamo grati per averre scelto quello ALIMENTATORE ENERMAX! Prima di installarlo, leggete attendamente quello manuale e seguite le sue istruzioni.

Desideriamo attirare la vostraattenzione sul fatto che un computer richiede condizioni di lavoro molto specifiche per dare il meglio in termini di prestazioni, e per non guastarsi. Onde evitare guasti e augmentare la durata delsystema, moi vi consigliamo:

Di NON posizionare ilsystema vicino a un radiatore o ad altri dispositivo che produce calore
- Di NON posizionare ilsystema vicino a un dispositivo magnetico
Di NON tenere ilsystema in un ambiente umido o polveroso e/o con vibrazioni
Di NON esporre il sistema ai raggi diretti del sole
Di raffreddare a sufficienza ilsystema con delle ventole supplementari
- Se usate delle prolunge AC, assicuratévi che siano in grado di supportare il carico massimo di consumo di corrente di tutti gli apparetti collegati, altrimenti ridistribuţie le altre apparettiure con alto consumo di corrente come stampanti laser o monitor, su alte prese AC a muro. Superando inccesso la capacité di carico della prolunga, migliormente si attiva il dispositivo di protezione, con seguente interruzione dell'alimentazione.
- Se volete aggiungere dei gruppi di continuita' (UPS: Uninterruptible Power Supply) al vostro sistema, scegliete degli UPS con adeguata capacità di Watts/VA. Per es.

Modello di PSU	Capacità minima di corrente consigliata per gli UPS (Basata sul efficienza e PFC con il rispettivo carico)
EMR1200EWT 1400	W / 2000VA
EMR1350EWT 1600	W / 2300VA
EMR1500EGT 1700	W / 2400VA

• Se intendete aggiungere un altro apparecchio alimentato dallo stesso UPS, quale un monitor o stampante, usate un UPS di capacitéa superiore in base al consumo di corrente stimato per tutti i dispositivi collegati.
• Non sbagliatevi a considerare la capacité VA come Watts, o ad usare un UPS con corrente non sufficiente. Questo avrebbe come risultato una durata minore della batteria dell'UPS oppure l'incapacità ad alimentare ilsystema nella modalità batteria.

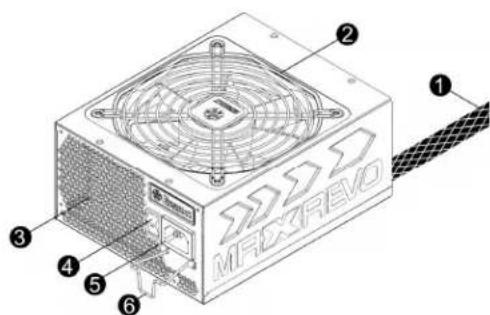

NOME DELLE PARTI

① Cavo di output: Consultare la sezione "Cavi e connettori".
② Ventola.
③ Condotto espulsione aria calda (struttura a nido d'ape).
④Interru ttorc ON/OFF: (I=ON, O=OFF).#2
⑤Entrata AC.
⑥ CordGuard.#3

CordGuard, mantiene saldamente in posizione il connettore di alimentazione, evitando spegnimenti improvisi ed il danneggiamento del PC.

① Alloggiare l'alimentatore all'interno del case ed assicurarsi che il connettore I/O sia in posizione "O".

② Premere contemporaneamente le due alette del dispositorio CordGuard ed insertire negli appositi fori di alloggiamento vicino al cavo di alimentazione AC.

③ Connettere il cavo AC all'Alimentatore.

④ Chiudere il dispositivo CordGuard, mediante pressione su diesso. Ciò consente di mantenere perfettamente in posizione il connettore AC.

1. CordGuard nasce per essere impicgato esclusivamente con Alimentatori Enermax CompatibleL'installazione su prodotti di另一a marca potrebbe dare luogo a problemi.
2. Quando si esguono operazioni di installatione o manutenzione del systema si devc SEMPRE rimuovere il cavo di alimentazione AC dal relativo connettore

CAVI E CONNECTORI

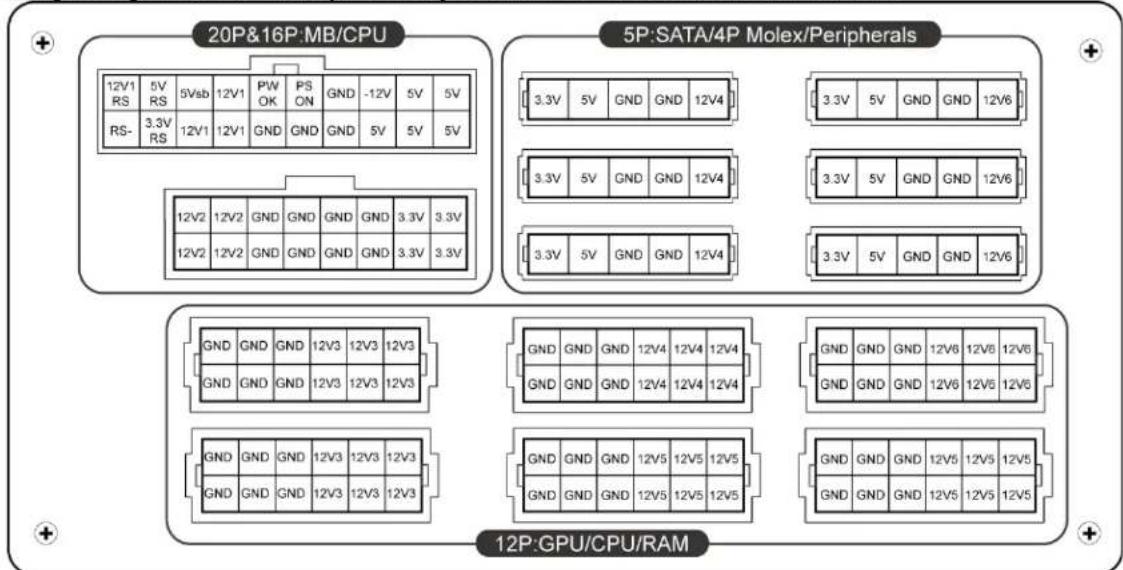

Tutti i connettori sono stati progettati per impedirne l'inscrimento errato. Se non fosse possibile insercire con facilità un connettore, controllate se il suo orientamento è corretto. Non cercate di inserirlo a forza o di modificare i connettori: quello potrebbe danneggiare l'alimentatore ed i componenti delsystema,或者其他 invalidate la garanzia. Il seguente grafico illustra il layout delle prese modulari e la distribuzione delle linee.

Per averere i connettori 24pin MB e 8pin CPU bisogna collegare i connettori da 16pin e 20pin nei rispettivi socket.
Questo prodotto include una protezione per sovraccarico per linea multipla da 12v. Se si lascia che molte periferiche usino solo una linea da 12v, ciò potrebbe far scattare la protezione per sovraccarico e spegnere ilsystema. Per suddividere il carico di corrente e assicurare la miglior estabilità e sicurezza consigliamo di ricollegare i cavi di alimentazione delle periferiche ad alte linee da 12v.

TIPI DI CONNECTORI

	Scheda madre 24P Per le nuova generazioni MB : ATX/EEB/CEB.
	4+4P (8P) CPU +12V, in modalità combinata Per server/workstation multi-CPU e sistemi a CPU singola
	4+4P (8P) CPU +12V, in modalità separata Per server/workstation multi-CPU e sistemi a CPU singola Usare il connettore con il segno “12V”.
	6+2P (8P) PCI Express, in modalità combinata La configurazione a 8-pin supporta quale schede grafiche di ultima generatione, che richiedono il connettore PCI-E a 8 pin.
	6+2P (8P) PCI Express, in modalità separata / 6P PCI Express La configurazione a 6-pin supporta quale schede grafiche ad elevata prestazione che richiedono il connettore PCI-E a 6 pin.
	SATA#1 Per ilettori SATA/SAS.
	4P Molex#2 Per ilettori IDE/SCSI/SAS o per alcuni modelli di schede grafiche AGP
	FDD Perlettori floppy o schede add-on.

1 Certilettori SATA accettano il connettore SATA o Molex 4P. Usare l'uno o l'alto connettore per alimentare il driver, MA NON TUTTI E DUE! Controllare il manuale dellettore per i dettagli.

2 Alcune MB potrebbero richiedere quello connettore allo scopo di ripartire la corrente, necessariaagli sot PCI-E, erogata sulla linea +12V del connettore principale a 24 Pin. Nel caso il vostroistema contenga più schede grafiche di fascia alta,collegate il connettore al Socket corrispondente sulla MB. In seguito controllate, sul manuale della stessa, per ottenere maggiori dettagli.

CAVI MODULARI IN DOTAZIONE

Usare SOLO cavi modulari ENERMAX forniti in dotazione con l'alimentatore ENERMAX. Cavi di terzi potrebbero non essere compatibili e potrebbero causare un danno al vostro PSU e/o alsystema: l'uso di cavi di terme parti renderà nulla la garanzia del PSU.

EMC014-G: 2 x 6+2P (8P) PCI-E 2.0 Cavo modulare per 1 o 2 schede grafiche PCI Express, che richiedono il connettore PCI-E 6P o 8P.

EMC018-G: 8P & 4P +12V CPU/RAM Cavo modulare per supportare server/workstation speciali con più di 4 CPU e 16 GB RAM.

EMC019-G: 4 x SATA drives Cavo modulare perlettori SATA/SAS e HDD.

EMC020-G: 4 x 4P Molex (IDE/SCSI) drives & 1 x FDD connector Cavo modulare perlettori IDE/SCSI/SAS ed altre periferiche.

EMC021-G: 2 x SATA & 2 x 4P Molex Cavo modulare perlettori SATA/SAS/IDE/SCSI e periferiche.

EMC022 :24P MB & 8P CPU

I cavi modulari in dotazione potrebbero presentare differenze a seconda del modello e del luogo di commercializzazione
Ulteriori cavi opzionali sono disponibili per la vendita all'indirizzo: www.enermax.com

Note: Se il vostroistema richiede un particolare cavo modulare per la sua configurazione, contattate l'assistenza tecnica di ENERMAX.

• COME ATTACCARE/ STACCARE I CAVI MODULARI

	Attacco dei cavi modulari al PSU Il connettore da 5-pin / 12-pin sul cavo modulare e la presa modulare de PSU ha un segno di freccia. è extremamente facile effettuire il collegamento corretto: 1. Connettore nero alla presa nera, lo stesso dicasi per il connettore rosso. 2. Le punte della freccia deve corrisponde.
	Come staccare i cavi modulari dal PSU Il connettore da 5-pin / 12-pin sul cavo modulare ha due ganci per agganciarsi con le prese modulari del PSU. Quando si stacca la spina de cavo modulare dal PSU, premere i due ganci insieme ed estrarre delicatamente il cavo.

ACCENSIONEL SISTEMA

Prima di accendere il sistema controllare che:

1. Il connettore principale della corrente (24 pin) sua adeguatamente collegato.
2. Il connettore di corrente CPU +12V (configurazione 4 o 8 pin), e/o un connettore Molex 4P (se richiesto da MB) sua adeguatamente collegato.
3. Tutti gli altri connettori necessari siano adeguatamente collegati.
4. Il cavo AC sua adeguatamente collegato alla presa a muro e alla presa di entrata AC del PSUJ.
5. Chiudere il telaio del sistema.
6. Accendere il PSU girando l'interruttore ON/OFF su "ON", e il sistema è pronto.

PROTEZIONE, SICUREZZA E AFFIDABILITA

Il PSU ENERMAX è dotato di molte protezioni. In caso di situazioni anomale, l'alimentatore viene spento automaticamente per evitare pericoli verso le persono o componenti del PC. La protezione viene generalmente attivata dal malfunzionamento di un componente o alla negligenza dell'utente. In isto caso verificare il PC e l'ambiente di lavoro procedendo come segue:

1. Portare l'interruttor I/O dell'alimentatore nella posizione "O", scollegare il cavo CA alla presa a muro e l'alimentatore dall'ingresso CA.
2. Controllare la temperatura del PSU toccandolo. Se risulta molto caldo potrebbe esserci un malfunzionamento delle ventole o della ventola PSU o un montaggio errato del PC.
3. Attendere alcuni minuti fino al raffreddamento del PSU.
4. Ricollegare il cavo CA alla presa a muro e l'alimentatore all'ingresso CA.
5. Portare l'interruttore I/O dell'alimentatore nella posizione "I" e riaviare ilsystema.
6. Controllare se tutte le ventole funzionano.
7. Contattare il supporto tecnico del costruttore del componente che si ritiene sua la causa del problema (p.e. MB, GPU o PSU).

Se avete domande o avete bisogno di supporto, contatte il vostro rivenditore o il centro assistenza della filiale ENERMAX
