Sehr geehrte Kundin, sehr geehrter Kunde,

Vielen Dank, dass Sie sich für diese ENERMAX-Netzteil (PSU) entschieden haben!itte lessen Sie sich these. Handbuch sorgfaltig durch und folgen Sieitte einen Anweisungen bevor Sie das Netzteil installmenten!

Wir möchten Sie daraufhin hinausen, dass moderne Systeme schr empfindlich geworden sind und genau definierte Bedingungen benöttigen, um optimal ohne Ausfälle arbeiten zu konnen. Um solche Ausfälle zu vermeiden und die Lebensdauer Ihrssystems zu verlangern, empfehlen wir lhnensicherzustellen, dass:

Ihr System nicht geben einer Heizung oder einer anderen Wärmequelle stehen.

• Ihr System nicht geben einer magnetischen Quelle stehen.

Ihr System nicht in einer feuchten und/oder staubigen und/oder vibrierenden Umgebung stehen.

• Ihr System nicht dem direkten Sonnenlicht ausgesetzt ist.

• Ihr System ausreichend durch Lüfter gekühlt wird.

• Falls Sie ein Verlängerungskabel verwenden, stellen Sieitte sicher, dass ceses dazu geeignet ist, den maximalen Strombedarf samllicher angeschlossenen Gerate zu leisten. Andernfalls schlieben Sieitte weitere viel Strom verbrauchende Gerate (wie Laserdrucker oder Monitor) an eine andere Steckdose an. Ein Überschreiben der maximalen Durchleitungsfähigkeit des Verlangerungskabels konnte zu einem Auslösen der Sicherung führen.

Falls Sie eine USV (Unterbrechungsfreie Stromversorgung) verwenden möchten, nutzen Sieitte eine mit ausreichender Watt/VA-Kapazitat. Z.B.:

PSU Modell	Empfohlene klinste USV-Kapazität (gemäß Effizienz & PFC bei entsprechender Last)
EMR1200EWT 1400W / 2000VA
EMR1350EWT 1600W / 2300VA
EMR1500EGT 1700W / 2400VA

• Falls Sie andere Geräte wie Monitor oder Drucker gleichfalls an die selbstige USV anschließen möchten, wahren Sieitte eine USV mit higherer Kapazität gemäß der Summe der Leistungsaufnahme aller angeschlossenen Geräte.

• Bite verwechseln Sie nicht VA mit Watt und nutzen Sieitte eine ausreichende USV. Andernfalls verwirrt sich die Laufzeit der Batterie und gefahrdet die Versorgung des Systems im Batterie-Modus.

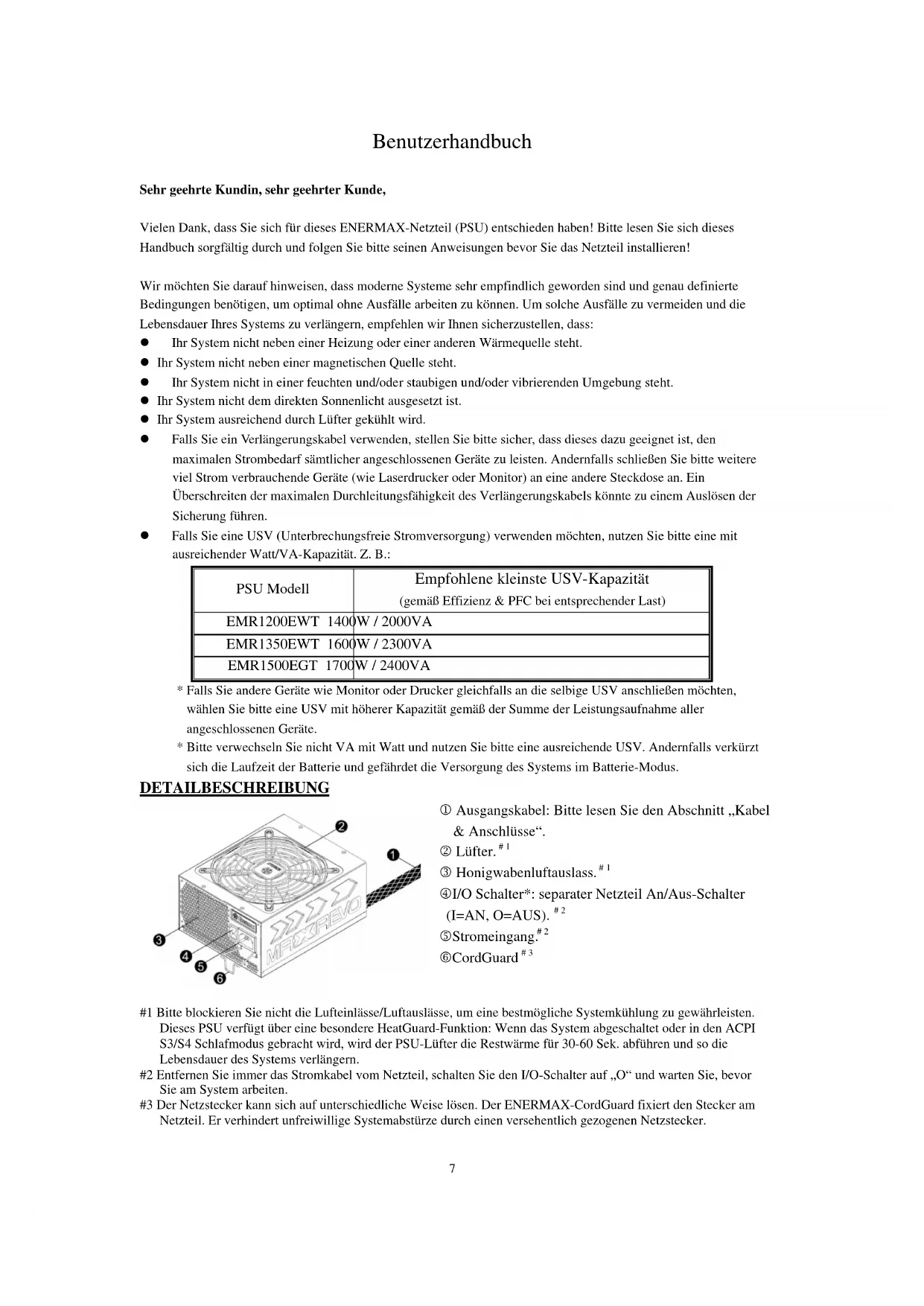

DETAILBESCHREIBUNG

① Ausgangskabel:itte lesen Sie den Abschnitt „Kabel & Anschluse".
② Lufter.
③ Honigwabenluftauslass.1
④ I/O Schalter*: separator Netzteil An/Aus-Schalter (I = AN,O = AUS) .
⑤ Stromeingang.2
⑥ CordGuard#3

① Setzen Sie das Netzteil in das Gehäuse ein.
Stellen Sie sichere, dass der Netzschalter auf "O" (Aus) besteht.

② Drucken Sie die beiden Seiten des CordGuard zusammen und befestigen Sieihn an der darauf vorgesehen Stelle.

③ Schlieben Sie das Netzkabel am Netzeil an.

④ Klappen Sie den CordGuard herunter und sichern Siue auf diese Weise den Netzstecker.

1. Der CordGuard ist nur für Netzkabel geeignet, die mit CordGuard-kompatiblen ENERMAX-Netzteilen ausgeliefert wurden. Andere Netzkabel sind mit dem ENERMAX-CordGuard ggf. nicht kompatibel.
2. Beim Zusammenbauen oder bei der Wartung des Systemsziehen Sieitte immer den Netzstecker oder stellen Sie den Netzschalter auf "O"(Aus).

KABEL & ANSCHLUSSE

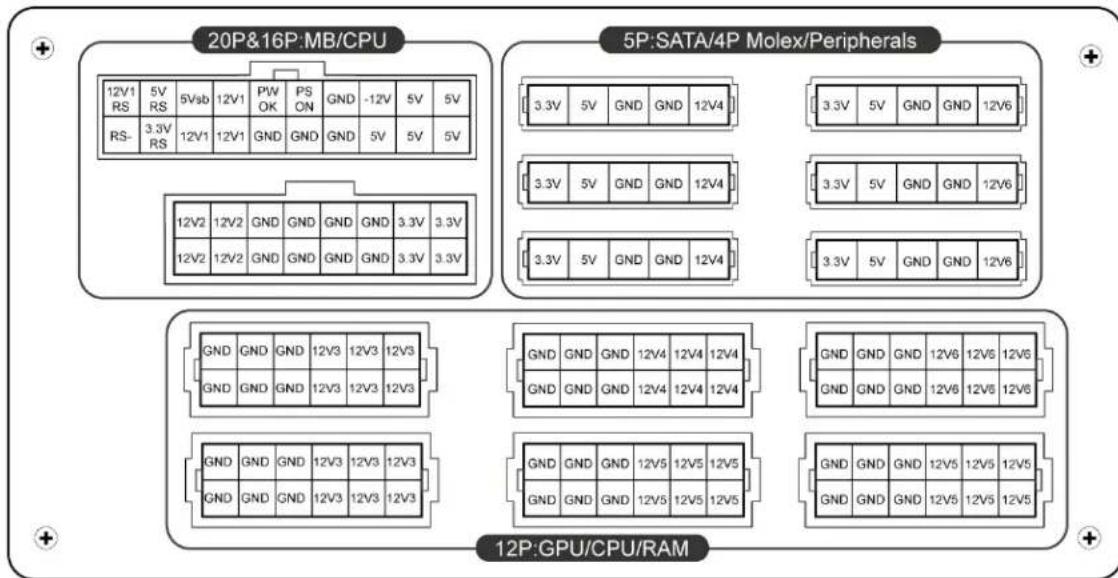

Alle Sockel und Anschlasse sind so entworfen, dass ein Anschluss in falscher Ausrichtung nahezu unmoglich ist. Der Anschluss an die kompatiblen Sockel gestaltet sich leichtgangig und ohne großeren Widerstand. Wenn Sie einen originalen ENERMAX Anschluss nicht auf Anhieb mit einer Komponente verbinden konnen, überprüfen Sieitte, ob Sie die richtige Ausrichtung gewählt haben. Versuchen Sie es keinesfalls mit Gewalt! Verändern Sie nicht die Anschlasse! Dies konnte das Netzeil beschädigen und hat das Erlöschen der Garantie zur Folge! Folgende Grafik illustriert das Layout der modularen Sockel und deren DC Leitungsverteilung.

Bitte schreiben Sie den 16-Pin- und den 20-Pin-Stecker an den entsprechenden Sockeln an, um die Stromversorgung der 24-Pin- und der 8-Pin-CPU-Stecker sicherzustellen.
Dieses Netzteil besitz eine Überstromsicherung (OCP) auf jeder einzelnen 12V-Leitung. Wenn zu weitere Komponenten an einer 12V-Leitung angeschlossen werden, kann es zur Auslösung der Überstromsicherungkommen. Daher achten Sieitte auf eine gleichmäßige Verteilung der Komponenten auf die einzelnen 12V-Leitungen, um optimale Stabilität und Sicherheit zu gewährleisten.

- Anschlussstypen

	24P Mainboard Für die neuste Generation von ATX/EEB/CEB Server/Workstation MB's.
	4+4P (8P) CPU +12V, in “kombiniertem Modus” Unterstützt Multi-CPU Server/Workstation-Systeme und einzel Hochleistungs-Einzel-CPU Systeme.
	4+4P (8P) CPU +12V, in “getrennten Modus” 4-Pin Konfiguration unterstützen herkömmliche Einzel-CPU Systeme. Diese Multi-CPU Systeme bestehtigen möglicherweise bereits diesen Stecker zusätzlich.itte verwenden Sie das Modul mit der „,+12V" Markierung.
	6+2P (8P) PCI Express, in “kombiniertem Modus” 8-pin Konfiguration unterstützt die neuesten Grafikkarten, welche diesen 8-Pin PCI-E Stecker bestehtigen.
	6+2P (8P) PCI Express, in “getrennten Modus” / 6P PCI Express 6-Pin Konfiguration unterstützt die meisten Grafikkarten, welche diesen 6-Pin PCI-E Stecker bestehtigen.
	SATA#1 Für SATA/SAS-Laufwerke.
	4P Molex #2 Für IDE/SCSI/SAS-Laufwerke oder einzel AGP Grafikkarten mit traditionellem 4-Pin Stecker.
	FDD Für Floppy-Laufwerke oder einzel Erweiterungskarten.

1 Einige SATA-Laufwerke Unterstützung SATA & 4-Pin Molex Stecker. Schlieben Sie nur einen Stecker an! Lesen Sie ansonsten im Handbuch des Laufwerks nach!

2 Bei einigen Mainboards reicht die Spannung des 24-Pin-Mainboard-Steckers nicht für die Stromversorgung von Grafikkarten im PCI-E-Slot aus (wenn Sie z. B. ein System mit mehreren hochleistungsfähigen Grafikkarten betreiben). Der Anschluss einszusätzlichen 4-Pin-Molex-Steckers ist erforderlich. Details entnemen Siitte dem Benutzerhandbuch des Mainboards.

- MODULARE KABEL (im Lieferumfang enthalten)

Benutzen Sie nur original ENERMAX modulare Kabel für diese PSU. Andere Kabel konnten das PSU und Ihr System beschädigten und den Garantieverlust zur Folge haben!

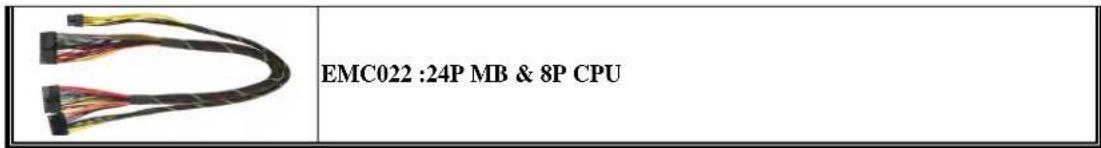

EMC014-G: 2 x 6+2P (8P) PCI-E 2.0 Modulares Kabel für IDE/SCSI/SAS-Laufwerke und Peripheriegeräte + 1x FDD-Anschluss.

EMC018-G: 8P & 4P +12V CPU/RAM Power Modulares Kabel für spezielle Hochleistungswerkstation/Server mit mehr als 4 CPUs und 16 GB RAM.

EMC019-G: 4 x SATA drives Modulares Kabel für SATA/SAS-Laufwerke wie ODD und HDD.

EMC020-G: 4 x 4P Molex (IDE/SCSI) drives & 1 x FDD connector Modulares Kabel für IDE/SCSI/SAS-Laufwerke und Peripheriegeräte + 1x FDD-Anschluss.

EMC021-G: 2 x SATA & 2 x 4P Molex Modulares Kabel für SATA/SAS/IDE/SCSI-Laufwerke und Peripheriegeräte.

Die im Lieferumfang enthaltenen modularen Kabel konnen je nach Modell und Region variieren.

WirietenweitereoptionaleKabelan.BittebesuchenSieunsereWebseite:

www.enermax.de.

Besonderer Hinweis für Systemintegratoren: Falls Ihr System besondere modulare

Kabelkonfigurationen oder Designs bestehtigt, sprechen Sieitte mit einem ENERMAX Vertriebsbeauftragten.

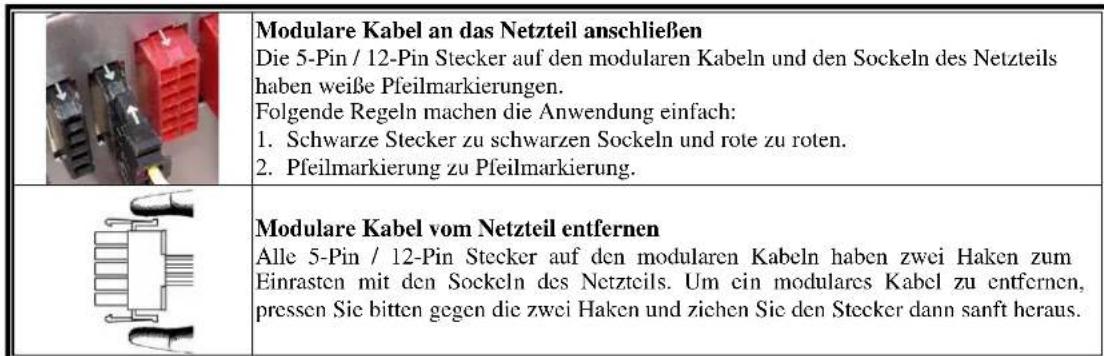

• VERBINDEN & ENTFERNEN VON MODULAREN KABELN

EINSCHALTEN IHRES SYSTEMS

Vor dem Einsatz Ihres Systems stellen Sieitte sicher, dass:

1. Mainboard-Stromanschluss (24P) korrekt angeschlossen ist.
2. CPU +12V ATX Stromanschluss (4 oder 8 Pin Konfiguration) (falls für MB erforderlich) korrekt angeschlossen ist, oder cin 4-Pin Molex-Stromanschluss (falls für MB erforderlich) korrekt angeschlossen ist.
3. Alle anderen erforderlichen Stromanschlüsse korrekt angeschlossen sind.
4. Kaltgerätekabel (Stromkabel) korrekt an Steckdose und Netzteil angeschlossen ist.
5. Das Systemgehäuse verschlüssen und verschraubt ist!
6. Drücken Sie am Netzteil den I/O-Schalter auf "T" (ON). Das System ist jetzt bereit!

SICHERHEITSFUNKTIONEN

Dieses ENERMAX Netzteil verfügt über zahlreiche Sicherheitsfunktionen. Im Fall der meisten abnormen Situationen wird sich das Netzteil zum Schutz Ihr's gesamtten PC-Systems automatisch abschalten, um Schäden zu vermeiden. In den meisten Situationen, in denen dies geschieht, ist eine Komponenten-Fehlfunktion oder Fehlverhalten die Ursache. In einer solchen Situation prüfen Sieitte zuerst ihre PC-Komponenten und die Umgebung auf Fehlfunktion(en), indem Sie folgenden ausschalten und/oder abtrennen:

1. I/O Schalter des Netzeils auf "O" & Kaltgerätekabel (Stromkabel) von der Steckdose und vom Netzteil trennen.
2. Berühren Sie das Netzeil vorsichtig, um zu prüfen, ob es stark erhitzt ist. Soltte dies der Fall sein, kann es eine Folge der Fehlfunktion von Gehäuse-oder Netzeillluftern sein oder durch eine ungenügende Anzahl von Gehauseluftern oder eine falsche PC-Positionierung verursacht worden sein.
3. Warten Sie einzelige Minuten, bis sich das Netzteil abgekühlt hat.
4. Schliessen Sie wieder das Kaltgerätekabel (Stromkabel) an Steckdose und Netzteil an.
5. Schalten Sie den I/O-Schalter am Netzteil auf "I".
6. Prufen Sie nun, ob alle Lüfter Ihres Systems arbeiten.
7. Kontaktieren Sieitte den technischen Support des Herstellers der Komponente, von der Sie glauben, dass Sie die Fehlfunktion verursacht (z.B.MB, Grafikkarte oder ENERMAX-Netzeil).

Falls Sie Fragen haben oder Support benötigten, wenden Sie sichitte an ihren Handlcr, ihre nachste ENERMAX-Niederlassung, deren Agenten oder an das ENERMAX Headquarter Service Center! Schnelle Hilfe bei allen Fragen zu ENERMAX-Produkten erhalten Sie auch online im internationalen ENERMAX-Support-Forum: http://forum.enermax.com.
