Manuel d'utilisateur

Chers clients,

Merci d'avoir besoin l'alimentation ENERMAX! Veuillez dire avec attention ce manuel avant de proceder à l'installation de l'alimentation.

Nous souhaiterions attirer votre attention sur le fait qu'un ordinateur est fragile, qui demande de respecter certaines conditions pour fonctionner de façon optimale. Pour éviter tous problèmes et augmenter la durée de vie de votre système, nous vous suggérons de :

• Ne pas placer votre système pres d'un radiateur ou de toutes autres sources de chaleur.
• Ne pas placer votre système pres d'une source magnétique
• Ne pas placer votre système dans une pierce humide, et/ou salle, et/ou un environnement soumis à des vibrations
• Ne pas exposer votre système à la lumière directe du soleil
• Suffisamment refroidir votre systeme par l'ajout de ventilateurs supplémentaires si nécessaire
  Si vous utilisez une rallonge electrique, assurez-vous qu'elle puisse supporter le courant nécessaire au bon fonctionnement de tous les apparciels connectés. Sinon déportez le branchement des apparciels à force consommation electrique sur une autre prise murale. Si vous dépassez les capacités de charge maximale supportées par votre cable electrique, vous risquez de couper l'alimentation.
  Si vous souhaitez ajouter un onduleur à votre système, veuillez à désirir la capacité Watts/VA adequate. Ex.

Modèle d'alimentation	Capacité minimale sugérée pour votre onduleur
EMR1200EWT 1400W / 2000VA
EMR1350EWT 1600W / 2300VA
EMR1500EGT 1700W / 2400VA

• Si vous souhaitez brancher plusieurs autres apparèels à votre onduleur, comme une imprimante ou un monitér, voirlez àCHOISIR une capacité en courant plus élevée.

• Assurez vous que les capacités de votre onduleur en watts et VA soient suffisante, sans quoi vous réservé d'énergie sera fortement réduite ou simplement nulle en cas de coupure de courant.

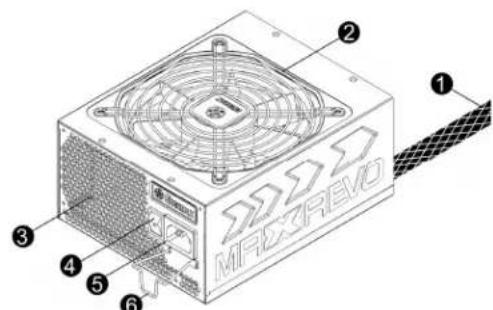

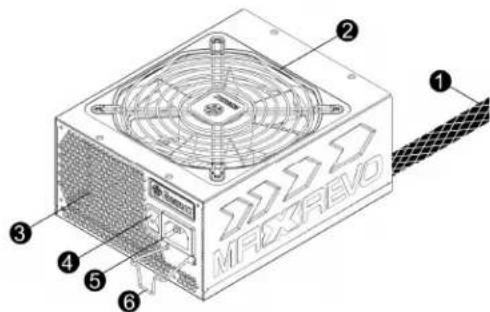

ELEMENTS PRATIQUES

① Cable de sortie: Veuillez vérifier les section "Cables & Connecteurs".
② Ventilateur.
③ Ventilation en Nid d'abeille.*1
④Bouton ON/OFF: (I=ON, O=OFF).
⑤ Connecteur AC.
⑥ CordGuard. #3

1 Pour assurer un refroidissement optimal de votre système, veillez à ne pas obstruer les entrées et sorties d'air de l'alimentation.

Cette alimentation intègre la fonction HeatGuard. Lorsque le système est étéint, ou bien en mode veille ACPI S3/S4, le ventilateur de l'alimentation continuaera à dissiper la chaleur de votre système pendant 30 à 60 secondes, et prolonger la durée de vie du système.

2 Lors de l'assemblage ou de la maintenance de votre système, veuilles débrancher le cable d'alimentation ou bien positionner le bouton sur OFF. Ainsi vous pourrez travailler en toute sécurité.
3 Le cable d'alimentation peut se décrocher très facilement. Le système ENERMAX CordGuard permet de fixer le cable d'alimentation sur l'alimentation, rendant la déconnexion quasi impossible.

① Mettre l'alimentation dans le boitier, et vous assurer que le bouton est bien sur la position "O".

② Insérer simultanement les deux cotes du système de fixation CordGuard dans l'emplacement prevu a cet effet proche du connecteur d'alimentation.

③ Brancher le cable dans l'alimentation.

Refermer le système CordGuard pour bloquer le cable d'alimentation.

1. CordGuard est compatible avec le cable A.C. fourni avec l'alimentation ENERMAX fonction CordGuard. Les autres cables A.C. sont susceptibles d'être incompatibles.
2. Lorsque vous réalisiez des manipulations du système, veuillezsteroler le cable d'alimentation de la prise murale oumettre l'alimentation en position 'O'.

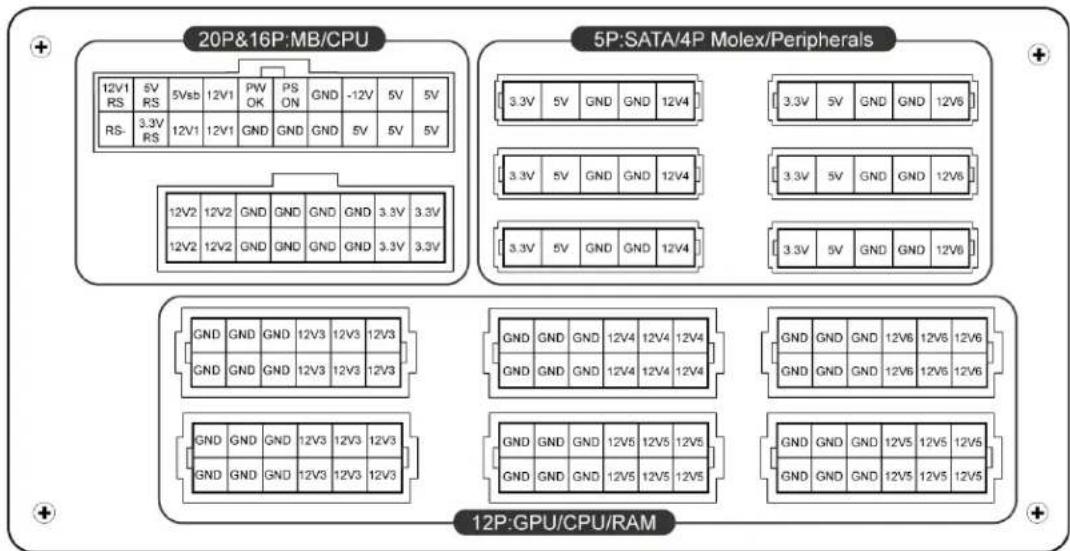

CABLES & CONNECTEURS

Tous les connecteurs sont étudiés pour éviter une mauvaise insertion. Si vous ne parvez pas à insérer facilement un cable dans un connecteur, veuillez vérifier son sens d'insertion. Ne pas forcer ou modifier les connecteurs. Cela pourrait endommager votre système ou l'alimentation. La garantie sera annulée. Veuillez suivre les instructions ci-dessous pour le branchement des cables modulaires.

*Vou de ce n cne t 16- broche et de 20-broche dans les sockets respectives afin d'activer les connecteur de 24-broche carte-mere et de 8-broche CPU.

*Ce produit intègre la protection contre sur-courant sur les rails 12V multiple. Si vous laissez de nombreux péripériques consomment la puissance sur un seul rail 12V, il peut déclencher le protection contre sur-courant et étcindre le système. Veillicz distribuer les cable d'alimentation de certains péripériques ver d'autres rails 12V pour partager la charge afin d'assurer le stabilité et le sécurité.

- CONNECTOR TYPES

	24P Carte Mère Pour la nouvelle génération de cartes mères serveur et stations de travail ATX/EEB/CEB
	4+4P (8P) CPU +12V, en mode combiné La configuration 8-pins supporte les serveurs et stations de travail multi-CPU et certaines mono CPU.
	4+4P (8P) CPU +12V, en mode séparé La configuration 4-pins supporte les systèmes mono CPU. Certaines stations de travail ou serveurs multi-CPU pourraient avoir besoin de ce connecteur 4-pins 12V supplémentaire. Veuillez utiliser le connecteur marqué“12V”.
	6+2P (8P) PCI Express, en mode combiné La configuration 8-pins supporte les dernières cartes graphiques PCI-E.
	6+2P (8P) PCI Express, en mode séparé / 6P PCI Express La configuration 6-pins supporte la plupart des cartes graphiques PCI-E.
	SATA #1 Pour les disques durs/ lecteurs optique SATA/SAS.
	4P Molex #2 Pour les disques durs/ lecteur optique IDE/SCSI/SAS ou quelques cartes graphiques AGP.
	FDD Pour lecteur de disquette

1 Certains disaues dures SATA peuvent accepter une alimentation SATA ou 4P Molex. Utiliser l'un des deux connecteurs, et JAMAIS les deux en même temps.

2 Certains cartes mères nécessitent ce connecteur pour partager le current 12V de connecteur 24-pin Mainboard vers PCI-E.Si cette système est équipé de plusieurs cartes graphiques haut de gamme, veuillez branchez ce connecteur à l'emplacement prévu de la carte-mère et vérifie le manuel de celle-ci pour plus de détails

CABLES MODULAIRES FOURNIS

Utiliser uniquement les cables modulaires certifiés par ENERMAX et fournis avec l'alimentation. Les autres cables pourraient ne pas être compatibles et pouraient endommager leur alimentation, leur système, et annuler la garantie.

EMC014-G: 2 x 6+2P (8P) PCI-E 2.0 Câble modulaire pour 1 ou 2 cartes graphiques nécessitant des connecteurs PCI-E 6P ou 8P.

EMC018-G: 8P & 4P +12V CPU/RAM power Câble modulaire pour les stations de travail et serveurs intégrant plus de 4 CPUs et 16 RAMs.

EMC019-G: 4 x SATA drives Câble modulaire pour lecteurs SATA/SAS comme les disques durs et lecteurs optiques.

EMC020-G: 4 x 4P Molex (IDE/SCSI) drives & 1 x FDD connector Câble modulaire pour lecteur et autres périphériques IDE/SCSI/SAS, plus connecteur d'alimentation pour 1 FDD.

EMC021-G: 2 x SATA & 2 x 4P Molex Câble modulaire pour lecteur et autres périphériques SATA/SAS/IDE/SCSI.

EMC022:24P MB & 8P CPU

Les cables modulaires fournis sont différents suivants les modeles et les pays.
Nous proposons des cables optionnels. Pour les découvertir, visitez www.enermax.com

A l'intention des intégrateurs: Si vous configuraient nécessite des cables modulaires spéciaux, veillez contacter vous représentant commercial Enermax.

BRANCHER/DEBRANCHER UN CABLE MODULAIRE

Brancher un cable modulaire à l'alimentation

Le connecteur 5P / 12P des cables modulaires porte une flèche:

Procedez ainsi pour connecter un cable:

1. Connecteur noir sur socket noir, et rouge avec rouge.
2. Les flèches blanches se rencontrent.
3. Ainsi la connexion est possible.

Débrancher un cable modulaire de l'alimentation

Les connecteurs 5P / 12P des cables modulaires ont deux crochets de sureté qui s'accrochant au socket de l'alimentation. Pour-retirer le cable, appuyez sur les deux crochets et tirer doucement.

DEMARRER VOTRE SYSTEME

Avant de demarrer votre système, veuillez vérifier les points suivants:
1. Le connecteur d'alimentation principal est correctement branché (24P).
2. Le connecteur CPU +12V (4P ou 8P), et/ou le connecteur 4P Molex (si nécessaire) sont correctement branchés.
3. Tous les autres connecteurs nécessaires sont correctement branchés.
4. Le cordon d'alimentation doit être connecté à la prise électrique murale et à l'alimentation.
5. Fermer le boitier de votre système.
6. Placer le bouton ON/OFF de l'alimentation sur la position 'ON' et votre système est prer à demarrer.

PROTECTION, PRECAUTION ET SECURITE

Cette alimentation intègre plusieurs protections. Dans des situations anormales, celle-ci s'arrête automatiquement pour éviter tout danger pour vous et votre PC. Ces situations sont la plupart du temps liées à un dis fonctionnement d'un composant ou à une mauvaise manipulation. Dans ces circonstances, merci de suivre les points suivants :

1. Placer le bouton I/O de l'alimentation sur la position 'O', puis déconnecter le cable d'alimentation de la prise murale électrique aisément accessible.
2. Verifier la température de l'alimentation en la touchant. Si elle est juste chaude, cela peut ete du un mauvais fonctionnement du ventilateur ou a la mauvaise position de votre PC.
3. Attendre quelques minutes que 1'alimentation refroidisse.
4. Reconnecter le cordon d'alimentation au mur et à l'alimentation elle-même.
5. Placer le boutons I/O de l'alimentation sur la position 'T' et relancerer votre système.
6. Vérifier si tous les ventilateursurs fonctionnent.
7. Contacter le service technique de chaque composant qui vous semble etre la cause de ce probleme.

Si vous avez des questions, merci de contacter ENERMAX ou l'un de ses agents à travers le monde.

Les informations contenues dans ce document peuvent etre soumises a des modifications sans préavis.

Manuale dell'Utente

Cari clienti,

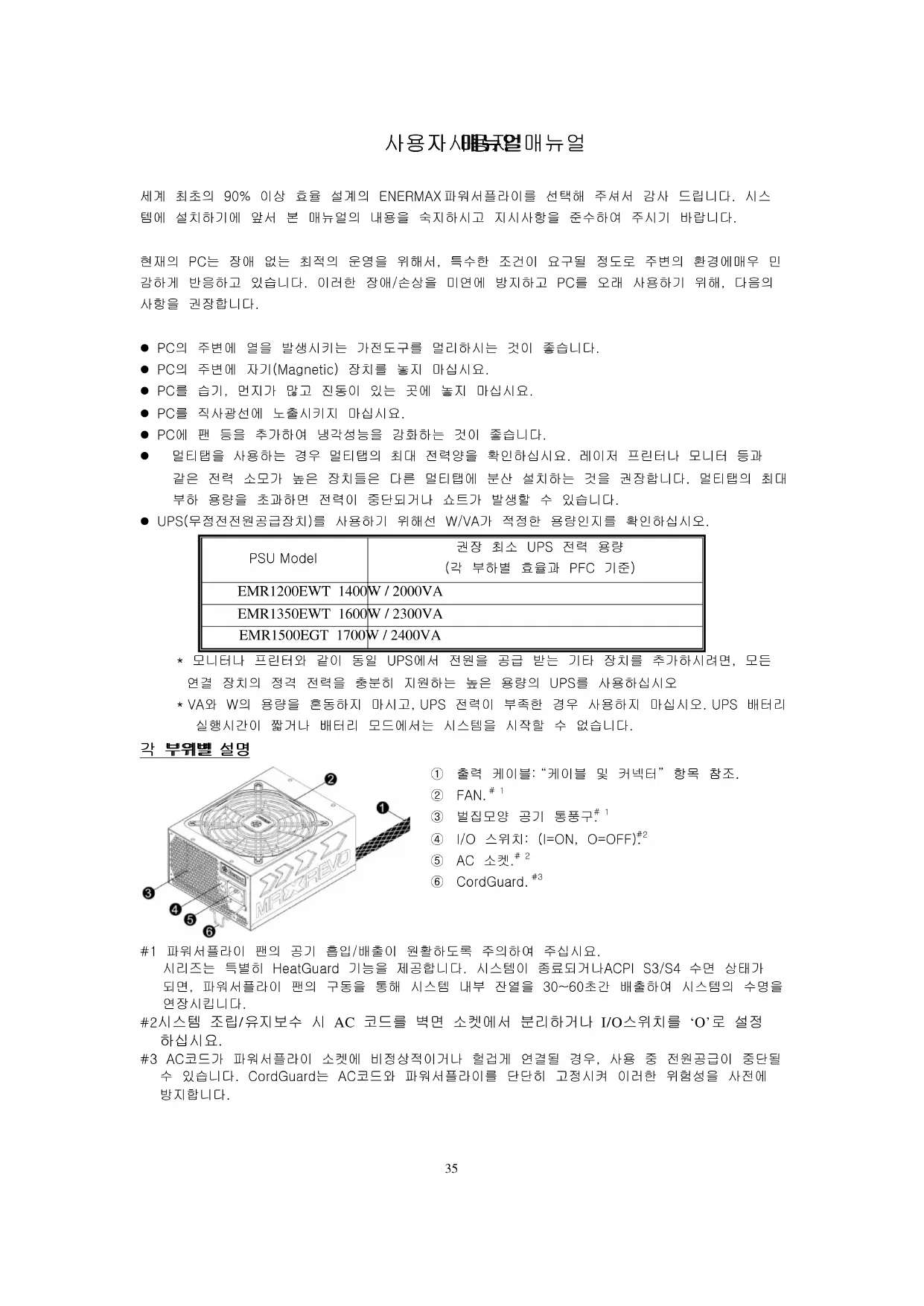

PC登录，贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝

PC是职社原期上香司

PCP 1

• 1

UPS（早程前装用公号长）

PSU Model	원장 썸소 UPS 전울용lage (만부하ophile 히을과 PFC 기재)
EMR1200EWT 1400W / 2000VA
EMR1350EWT 1600W / 2300VA
EMR1500EGT 1700W / 2400VA

*MOniTnFpIeTeJWJHJLJUUPS0EeTJrEeJUUPS0EeTJrEeJU

• VAの Wの乗標を連通Hzai,UPS戦駅は必承法状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状
