คู่มือผู้ใช้ Maxrevo 1350W ENERMAX

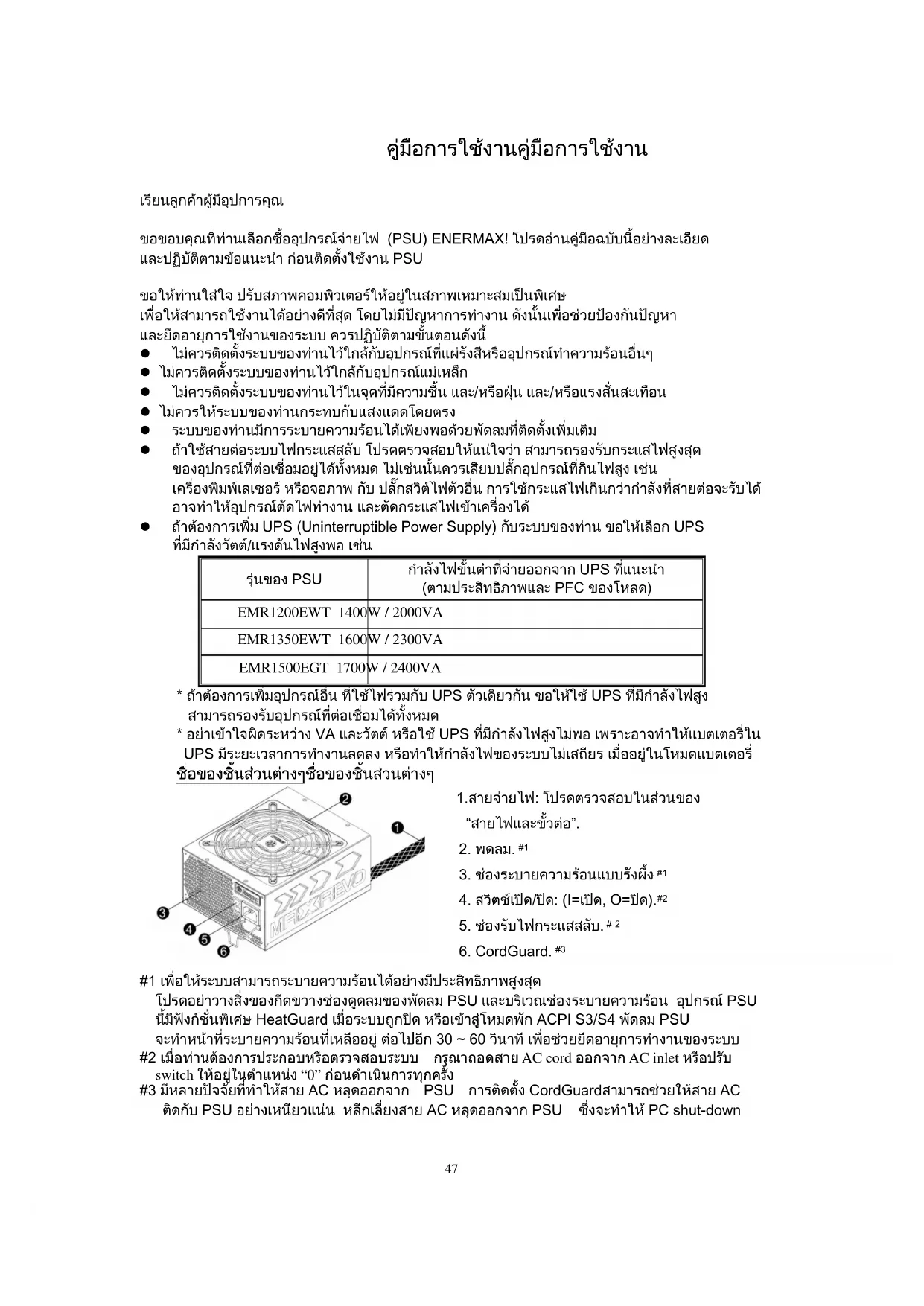

คูมือการใชงาน คูมือการใชงานคูมือการใชงาน คูมือการใชงาน เรียนลูกคาผูมีอุปการคุณ ขอขอบคุณที่ทานเลือกซื้ออุปกรณจายไฟ (PSU) ENERMAX! โปรดอานคูมือฉบับนี้อยางละเอียด และปฏิบัติตามขอแนะนํา กอนติดตั้งใชงาน PSU ขอใหทานใสใจ ปรับสภาพคอมพิวเตอรใหอยูในสภาพเหมาะสมเปนพิเศษ เพื่อใหสามารถใชงานไดอยางดีที่สุด โดยไมมีปญหาการทํางาน ดังนั้นเพื่อชวยปองกันปญหา และยืดอายุการใชงานของระบบ ควรปฏิบัติตามขั้นตอนดังนี้ ไมควรติดตั้งระบบของทานไวใกลกับอุปกรณที่แผรังสีหรืออุปกรณทําความรอนอื่นๆ ไมควรติดตั้งระบบของทานไวใกลกับอุปกรณแมเหล็ก ไมควรติดตั้งระบบของทานไวในจุดที่มีความชื้น และ/หรือฝุน และ/หรือแรงสั่นสะเทือน ไมควรใหระบบของทานกระทบกับแสงแดดโดยตรง ระบบของทานมีการระบายความรอนไดเพียงพอดวยพัดลมที่ติดตั้งเพิ่มเติม ถาใชสายตอระบบไฟกระแสสลับ โปรดตรวจสอบใหแนใจวา สามารถรองรับกระแสไฟสูงสุด ของอุปกรณที่ตอเชื่อมอยูไดทั้งหมด ไมเชนนั้นควรเสียบปลั๊กอุปกรณที่กินไฟสูง เชน เครื่องพิมพเลเซอร หรือจอภาพ กับ ปลั๊กสวิตไฟตัวอื่น การใชกระแสไฟเกินกวากําลังที่สายตอจะรับได อาจทําใหอุปกรณตัดไฟทํางาน และตัดกระแสไฟเขาเครื่องได

ถาตองการเพิ่ม UPS (Uninterruptible Power Supply) กับระบบของทาน ขอใหเลือก UPS ที่มีกําลังวัตต/แรงดันไฟสูงพอ เชน

รุนของ PSU กําลังไฟขั้นต่ําที่จายออกจาก

(ตามประสิทธิภาพและ PFC ของโหลด)

• ถาตองการเพิ่มอุปกรณอื่น ที่ใชไฟรวมกับ UPS ตัวเดียวกัน ขอใหใช UPS ที่มีกําลังไฟสูง สามารถรองรับอุปกรณที่ตอเชื่อมไดทั้งหมด

• อยาเขาใจผิดระหวาง VA และวัตต หรือใช UPS ที่มีกําลังไฟสูงไมพอ เพราะอาจทําใหแบตเตอรี่ใน UPS มีระยะเวลาการทํางานลดลง หรือทําใหกําลังไฟของระบบไมเสถียร เมื่ออยูในโหมดแบตเตอรี่ ชื่อของชิ้นสวนตางๆ ชื่อของชิ้นสวนตางๆชื่อของชิ้นสวนตางๆ ชื่อของชิ้นสวนตางๆ

1.สายจายไฟ: โปรดตรวจสอบในสวนของ “สายไฟและขั้วตอ”.

3. ชองระบายความรอนแบบรังผึ้ง

4. สวิตชเปด/ปด: (I=เปด, O=ปด).

5. ชองรับไฟกระแสสลับ.

#1 เพื่อใหระบบสามารถระบายความรอนไดอยางมีประสิทธิภาพสูงสุด โปรดอยาวางสิ่งของกีดขวางชองดูดลมของพัดลม PSU และบริเวณชองระบายความรอน อุปกรณ PSU นี้มีฟงกชั่นพิเศษ HeatGuard เมื่อระบบถูกปด หรือเขาสูโหมดพัก ACPI S3/S4 พัดลม PSU จะทําหนาที่ระบายความรอนที่เหลืออยู ตอไปอีก 30 ~ 60 วินาที เพื่อชวยยืดอายุการทํางานของระบบ #2 เมื่อทานตองการประกอบหรือตรวจสอบระบบ กรุณาถอดสาย AC cord ออกจาก AC inlet หรือปรับ switch ใหอยูในตําแหนง “0” กอนดําเนินการทุกครั้ง

#3 มีหลายปจจัยที่ทําใหสาย AC หลุดออกจาก PSU การติดตั้ง CordGuardสามารถชวยใหสาย AC ติดกับ PSU อยางเหนียวแนน หลีกเลี่ยงสาย AC หลุดออกจาก PSU ซึ่งจะทําให PC shut-down48

นําเอาอุปกรณติดตั้งเขาไปใน

และโปรดตรวจสอบใหแนใจวาสวิทซอยูที่ ตําแหนง OFF ( O=ปด)

ล็อคทั้งสองของ CordGuard เขาดวยกัน และติดตั้ง CordGuard ในตําแหนงชอง AC

③ เสียบสาย AC เขาไปในชอง PSU

④ ล็อค CordGuard เขากับสาย AC

CordGuard เหมาะสําหรับ

อาจจะไมเหมาะสําหรับผลิตภัณทอื่น

2. ควรถอดสาย AC ออก จากปลั๊กไฟ ทุกครั้ง กอนซอมแซมระบบ

หรือตรวจสอบใหแนใจวาสวิทชอยูในตําแหนง OFF สายไฟและขั้วตอ สายไฟและขั้วตอสายไฟและขั้วตอ สายไฟและขั้วตอ

ขั้วตอทั้งหมดไดรับการออกแบบมาเพื่อปองกันไมใหเสียบผิดดาน ถาเสียบไมเขา โปรดตรวจสอบวาเสียบผิดดานหรือไม อยาพยายามใชแรงดัน หรือปรับเปลี่ยนที่ขั้วตอ เพราะอาจทําใหอุปกรณจายไฟ และชิ้นสวนของระบบชํารุดเสียหายได ซึ่งไมรวมอยูในเงื่อนไขการรับประกัน ภาพดานลางนี้แสดงใหเห็นแผนผังชองเสียบแบบโมดูลาร และการจัดรางสายไฟกระแสตรง

*คุณตองตอ 16pin และ 20pin ลงในซ็อกเก็ตใหครบถวนตามลําดับเพื่อเปดใชงาน 24pin MB และ 8pin CPU ในสาย Connectors

• ผลิตภัณฑ นี้มีชุดจายกําลังไฟขนาด 12V และมีระบบปองกันกระแสไฟฟาเกิน ถาหากมีการตอพวงอุปกรณหลายอยางที่ใชชุดจายกําลังไฟ 12V เพียงเสนเดียว มันอาจจะกระตุนใหระบบปองกันกระแสไฟฟาเกินขนาดทํางานและมีการปดระบบขึ้นในทันทีเพื่อปองกันควา มเสียหาย ดวยเหตุนี้จึงขอแนะนําวาควรจะมีการตอพวงอุปกรณกระจายไปยังขุดสายจายไฟ 12V เสนอื่นๆดวยทั้งนี้เพื่อเฉลี่ยภาระกระแสไฟฟาที่จายและจะทําใหมีเสถียรภาพอีกทั้งความปลอดภัยสูงสุดดวย ชนิดของขั้วตอ ชนิดของขั้วตอชนิดของขั้วตอ ชนิดของขั้วตอ49

สําหรับเมนบอรดของเซิรฟเวอร/เวิรคสเตชั่น ATX/EEB/CEB รุนใหมๆ

4+4P (8P) CPU +12V, 4+4P (8P) CPU +12V, 4+4P (8P) CPU +12V, 4+4P (8P) CPU +12V, ในโหมดผสมผสาน ในโหมดผสมผสานในโหมดผสมผสาน ในโหมดผสมผสาน

8 pin pinpin pin รองรับระบบเซิรฟเวอร/เวิรคสเตชั่นที่มี CPU หลายตัว และระบบที่มี CPU ประสิทธิภาพสูงเพียงตัวเดียวได

การกําหนดคาเปน 4 pin รองรับระบบที่มี CPU ตัวเดียวไดบางระบบ ระบบเวิรคสเตชั่น/เซิรฟเวอร ที่มี CPU หลายตัวอาจตองใชขั้วตอ 12V แบบ 4 pin เพิ่มเติม โปรดใชขั้วตอที่มีเครื่ โปรดใชขั้วตอที่มีเครื่โปรดใชขั้วตอที่มีเครื่ โปรดใชขั้วตอที่มีเครื่องหมายระบุวา องหมายระบุวา องหมายระบุวา องหมายระบุวา “12V” “12V”“12V” “12V” 6+2P (8P) PCI Express, in combined mode 6+2P (8P) PCI Express, in combined mode 6+2P (8P) PCI Express, in combined mode 6+2P (8P) PCI Express, in combined mode

การกําหนดคาเปน 8 pin รองรับกราฟกการดที่มีประสิทธิภาพสูงรุนลาสุด ซึ่งตองใชขั้วตอ PCI-E แบบ 8 pin

มีขั้วตอใหเลือกใชงานไดทั้ง มีขั้วตอใหเลือกใชงานไดทั้ง มีขั้วตอใหเลือกใชงานไดทั้ง มีขั้วตอใหเลือกใชงานไดทั้ง 6+2P (8P) PCI Express, 6+2P (8P) PCI Express, 6+2P (8P) PCI Express, 6+2P (8P) PCI Express, และชนิด และชนิดและชนิด

กราฟฟกการด PCI-E ที่มีประสิทธิภาพสูงสวนใหญจะตองใชขั้วตอชนิด PCI-E แบบ 6 Pin SATA SATASATA SATA

สําหรับไดรฟ SATA/SAS 4P Molex 4P Molex4P Molex 4P Molex

สําหรับไดรฟ IDE/SCSI/SAS หรือกราฟกการด AGP บางรุน ที่ใชกําลังไฟ 4P

แบบปกติในชองเสียบ FDD FDDFDD FDD

สําหรับ FLOPPY DRIVES หรือการดสําหรับเสียบเพิ่มบางอยาง

#1 ไดรฟ SATA บางตัวใชกําลังไฟ SATA หรือ 4P Molex ปกติจะใชขั้วตอระบบไฟอยางใดอยางหนึ่ง เพื่อจายไฟใหไดรเวอร แตไมใชขั้วตอสองอันพรอมกัน! โปรดดูรายละเอียดจากคูมือการใชงานไดรฟ #2 เมนบอรดบางตัวตองใชขั้วตอนี้ เพื่อใชกระแสไฟ +12V จากขั้วตอระหวางเมนบอรด 24 pin กับชองเสียบ PCI-E ถาระบบของคุณใชการดจอแรงๆที่กิน กําลังไฟมากๆ กรุณาปลั๊กขั้วตอนี้กับซ็อกเก็ตเมนบอรด(MB)โดยตรวจสอบใหสอดคลองกับรายละเอียดในคูมือเมนบอรด สายโมดูลารที่ใหมาพรอมเครื่อง สายโมดูลารที่ใหมาพรอมเครื่องสายโมดูลารที่ใหมาพรอมเครื่อง สายโมดูลารที่ใหมาพรอมเครื่อง

ใชแตสายโมดูลาร ENERMAX ของแท ที่ใหมาพรอม ENERMAX PSU เทานั้น

สายเคเบิลที่ผลิตจากบริษัทอื่นอาจไมสามารถใชงานรวมกันได และอาจทําให PSU และ/หรือระบบของทานชํารุดเสียหายได นอกจากนั้นการใชสายเคเบิลของผูผลิตรายอื่น ยังไมรวมอยูในเงื่อนไขการรับประกัน PSU อีกดวย

EMC014-G: 2 x 6+2P (8P) PCI-E 2.0 สายโมดูลารสําหรับกราฟกการดประสิทธิภาพสูง PCI Express 1 หรือ 2

การด ที่ตองใชขั้วตอ 6P หรื อ 8P PCI-E

EMC018-G: 8P & 4P +12V CPU/RAM power สายโมดูลาร เพื่อรองรับเวิรคสเตชัน/เซิรฟเวอร ที่มี CPU มากกวา 4 ตัว และ RAM มากกวา 16 แผง

สายโมดูลารสําหรับไดรฟ SATA/SAS เชนเดียวกับ ODD และ HDD

สายโมดูลารสําหรับไดรฟ IDE/SCSI/SAS และอุปกรณตอพวง

บวกขั้วตอระบบไฟ FDD 1 ขั้ว50

สายโมดูลารสําหรับไดรฟ SATA/SAS/DE/SCSI เชนเดียวกับ ODD

สายโมดูลารที่ใหมาพรอมเครื่อง อาจมีความแตกตางกันไปตามรุน เรามีสายเคเบิลใหเลือกซื้ออีกมากมาย ดูขอมูลเพิ่มเติมไดที่เว็บไซต: www.enermax.com หมายเหตุพิเศษสําหรับผูรวบรวมระบบ: ถาระบบของทานตองออกแบบ หรือกําหนดคาสายโมดูลารเปนพิเศษ โปรดติดตอตัวแทนขายของ ENERMAX

/ ถอดสายโมดูลาร ถอดสายโมดูลารถอดสายโมดูลาร ถอดสายโมดูลาร

การตอสายโมดูลารกับการตอสายโมดูลารกับการตอสายโมดูลารกับการตอสายโมดูลารกับ PSU PSUPSU PSU

ขั้วตอแบบ 5 Pin/ 12 Pin บนสาย Cable และ Socket ของ PSU มีลูกศรกํากับอยู เพื่อใหเชื่อมตอไดอยางถูกตองและงาย: 1. ขั้วตอสีดําสําหรับเสียบชองเสียบสีดํา ขั้วตอสีแดงสําหรับเสียบชองเสียบสีแดงเทานั้น

2. เสียบตามลูกศรที่กํากับไวทั้งที่ Connector และชองเสียบ

3. ทําตามวิธีนี้จะสามารถทําใหเสียบไดงายและสะดวก

การถอดสายโมดูลารจาก การถอดสายโมดูลารจาก การถอดสายโมดูลารจาก การถอดสายโมดูลารจาก PSUPSUPSU PSU

ขั้วตอแบบ 5 Pin / 12 Pin ที่สาย Cable มีแกนตัว Lock อยู 2 ขางสําหรับ Lock กับชองเสียบของ PSU เมื่อทานตองการถอดสาย Cable ออกจาก PSU กรุณากดแกน Lock ทั้ง 2 ขางพรอมกัน เพื่อความงายในการถอด การบูทระบบของทา การบูทระบบของทาการบูทระบบของทา การบูทระบบของทาน

ควรเช็คและตรวจสอบสิ่งเหลานี้กอนที่คุณจะบูตเครื่อง

1. Connector 24Pin เชื่อมตอเขาที่อยางถูกตองเหมาะสม

2. ขั้วตอระบบไฟ +12V ของ CPU (กําหนดคาเปน 4 หรือ 8 Pin) และ/หรือขั้วตอ 4P Molex

(ถาตองใชกับเมนบอรด) เชื่อมตอเขาที่อยางถูกตองเหมาะสม

3. ขั้วตอที่จําเปนอื่นๆ ทั้งหมด มีการเชื่อมตอเขาที่ อยางถูกตองเหมาะสม

4. สายไฟกระแสตรงเชื่อมตอกับปลั๊กไฟ และชองตอไฟกระแสสลับของ PSU แลวหรือยัง

5. ปดฝา CASE ของเครื่องใหเรียบรอย

6. เปด PSU โดยกดสวิตชเปด/ปด ไปที่ตําแหนง “เปด” ระบบของทานก็พรอมใชงาน

การปองกันการปองกัน การปองกันอันตราย ความปลอดภัย และความเสถียร อันตราย ความปลอดภัย และความเสถียรอันตราย ความปลอดภัย และความเสถียร อันตราย ความปลอดภัย และความเสถียร

Power supply ของ ENERMAX จะมีการปองกันไฟฟาสถิต ถาเครื่องคอมพิวเตอรทํางานผิดปกติ Power supply จะตัดการทํางานอัตโนมัติ เพื่อที่ปองกันอุปกรรตางๆที่อยูภายในเครื่องไมใหเกิดความเสียหายเนื่องจากถาผูใชงานกดผิด หรือ มีอุปกรรใดเสียหายระบบจะตัดการทํางานทันที ถามีปญหานี้เกิดขึ้นกรุณาเช็คคอมพิวเตอรของคุณดวย

1. ปดสวิด Power Supply หรือ ถอดสาย Connector AC ออก

2. เช็คดูอุณหภูมิของ PSU วาสูงเกินไปหรือเปลาบางทีอาจจะเกิดจากพัดลมของ PSU และพัดลมของตัว

CASE มีปญหา หรือวาตั้ง เครื่องคอมพิวเตอร อยูในพื้นที่ที่ไมเหมาะสม

3. รอสักพักให Power supply ใหอุณหภูมิลดลง

4. เอา connector AC ตอเขากับ power supply

5. เปดสวิต ของ PSU เพื่อรีบูตเครื่อง

6. เช็คการทํางานของพัดลมทั้งหมด

7. ติดตอศูนยบริการลูกคา ที่คุรคิดวาจะเปนสาเหตุของปญหา เชน M/B,GPU หรือ PSU

ถาคุณมีขอเสนอแนะเพิ่มเติมหรือตองการขอมูลเพิ่มเติม ถามีคําถามหรือตองการความชวยเหลือ โปรดติดตอรานคาปลีก หรือสาขา/ตัวแทนของ ENERMAX ที่ใกลบานทาน หรือติดตอศูนยบริการที่สํานักงานใหญของ ENERMAX51
