เรียนลูกค้าผู้มีอุปการคุณ

ขอขอบคุณที่ท่านเลือกซื้ออุปกรณ์จ่ายไฟ (PSU) ENERMAX! โปรดอ่านคู่มือฉบับเนื้อย่างละเอียด และปฏิบัติตามข้อแนะนํา ก่อนติดตั้งใช้งาน PSU

ขอให้ท่านใส่ใจ ปรับสภาพคอมพิวเตอร์ให้อยู่ในสภาพเหมาะสมเป็น Wisconsin เพื่อให้สามารถใช้งานได้อย่างดีที่สุด โดยไม่มีปัญหาการทํางาน ดังนั้นเพื่อช่วงป้องกันปัญหา และชัดอาชการใช้งานของระบบ ควรปฏิบัติตามขั้นตอนดังนี้

ไม่ควรติดตั้งระบบของท่านไว่ใกล้กับอุปกรณ์ที่แพรังสีหรืออุปกรณ์ทำความร้อนอื่นๆ

ไม่ควรติดตั้งระบบของท่านไว้ใกล้กับอุปกรณ์แม่เหล็ก

ไม่ควรติดตั้งระบบของท่านไว้ในจุดที่มีความชิ้น และ/หรือผ่น และ/หรือแรงส่วนสะเทือน

- ไม่ควรให้ระบบของท่านกระทบกับแสงแคดโดยตรง

ระบบของท่านมีการระบายความร้อนได้เพียงพอด้วยพัฒน์ที่ตัดตั้งเพิ่มเต็ม

- ถ้าใช้สายต่อระบบไฟกระแสสลับ โปรดตรวจสอบให้นแน่ใจว่า สามารถรองรับกระแสไฟสูงสุด ของอุปกรณ์ที่ต่อเชื่อมอยู่ได้ทั้งหมด ไม่เช่นนั้นควรเสียบปลักอุปกรณ์ที่กินไฟสูง เช่น เครื่องพิมพ์เลเซอร์ หรือograph กับ ปลักสวิตไฟตัวอื่น การใช้กระแสไฟเกินกว่ากําลังที่สายต่อจะรับได้ อาจทําให้อุปกรณ์ตัดไฟที่งาน และตัดกระแสไฟเข้าเครื่องได้

- ถ้าต้องการเพิ่ม UPS (Uninterruptible Power Supply) กับระบบของท่าน ขอให้เลือก UPS ที่มีกําลังวัตต์/แรงดันไฟสูงพอ เช่น

รุ่นของ PSU	กําลังไฟขั้นดําที่จ่ายออกจาก UPS ที่แนะนํา(ตามประสิทธิภาพและ PFC ของโหลด)
EMR1800EXT 2000W/2700VA

* ตําต้องการเพิ่มอุปกรณ์อื่น ที่ใช้ไฟร่วมกับ UPS ตัวเดียวกัน ขอให้ใช้ UPS ที่มีกลังไฟสูง สามารถรองรับอุปกรณ์ที่ต่อเซอมได้ทั้งหมด

* อย่างข้าไผติดระหว่าง VA และวัตต์ หรือใช้ UPS ที่มีกําลังไฟสูงไม่เพื่อเพาะหาฟ้าให้แต่เบตเตอร์ใน UPS บีระยะเวลาการทํางานลดลงหรือห้าให้กําลังไฟของระบบไม่เสถียร เมื่อยู่ในโหมดแบตเตอร์

ชื่อของขั้นส่วนต่างๆ

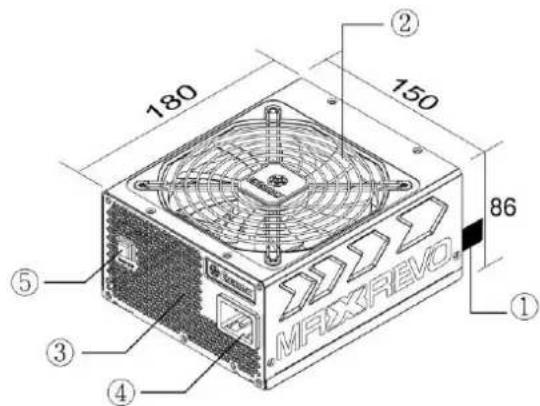

180 150 86 ① ② ③ ④ ⑤ MAXREVO

1.สายจ่ายไฟ: โปรดตรวจสอบในส่วนของ “สายไฟและขั้วต่อ”.
2. พดลม. #1
3. ช่องระบายความร้อนแบบรังผื้ง. #1
4. ช่องรับไฟกระแสสลับ.
5. Turbo Switch

1 เพื่อให้ระบบสามารถระบายความร้อนได้อย่างมีประสิทธิภาพสูงสุด โปรดอย่างสิ่งของเกิดวางช่องตูดสมของพัดลม PSU และบริเวณช่องระบายความร้อน อุปกรณ์

สายไฟและขั้วต่อ

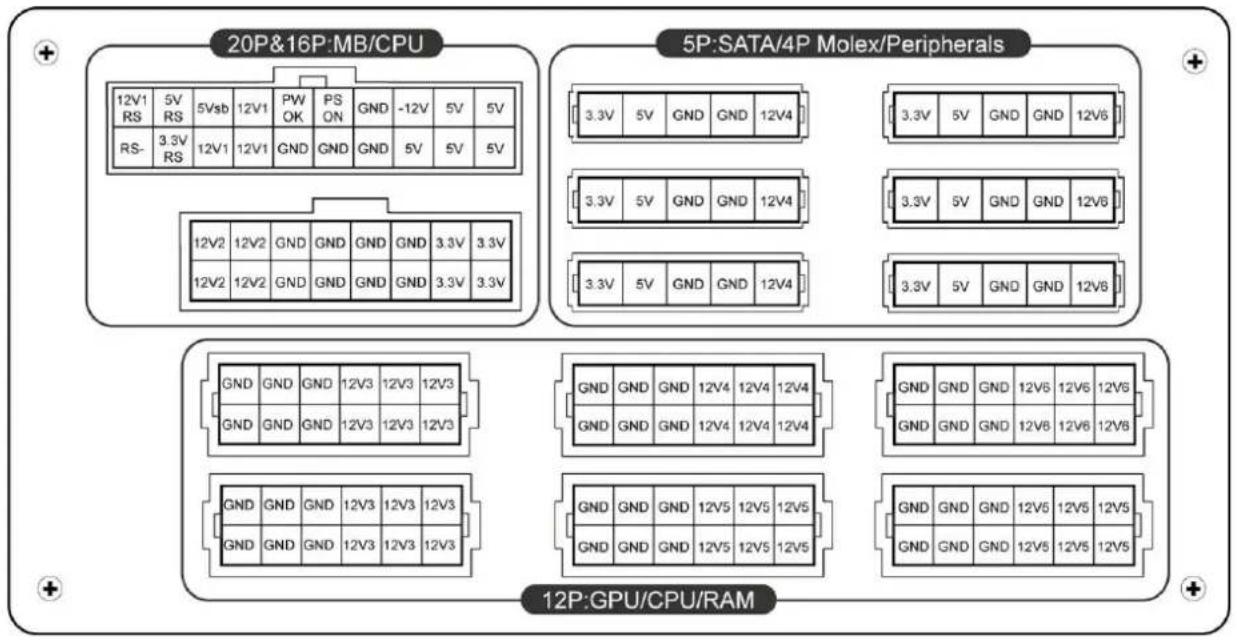

ขัวต่อทั้งหมดได้รับการออกแบบมาเทื่อป้องกันไม่ให้เสียบผิดต้าน ถ้าเสียบไม่น้ํา โปรดตรวจสอบว่าเสียบผิดต้านกรือไม่ อย่าพยาถามใช้วแรงดัน หรือปรับเปลี่ยนที่ข้าวต่อเพาะอาจฟ้าให้อุปกรณ์จ่ายไฟ และชิ้นส่วนของระบบชํารุดเสียหายได้ ซึ่งไม่รวมอยู่ในเงื่อนไขการรับประกันภาพค้านล่างนี้แสดงให้เก็บแผนผังช่องเสียบแบบโมดลาร์ และการจัดรางสาฯไฟกระแสง

20P&16P:MB/CPU 5P:SATA/4P Molex/Peripherals 12V1 5V RS 5Vsb 12V1 PW OK PS ON GND -12V 5V 5V RS- 3.3V RS 12V1 12V1 GND GND GND 5V 5V 5V 12V2 12V2 GND GND GND GND 3.3V 3.3V 12V2 12V2 GND GND GND GND 3.3V 3.3V GND GND GND 12V3 12V3 12V3 GND GND GND 12V3 12V3 12V3 GND GND GND 12V3 12V3 12V3 GND GND GND 12V5 12V5 12V5 GND GND GND 12V5 12V5 12V5 GND GND GND 12V5 12V5 12V5 12P:GPU/CPU/RAM

*คุณต้องต่อ 16pin และ 20pin ลงในช็อกเก็ตให้ครบถ้วนตามลำดับเพื่อเปิดใช้งาน

24pin MB และ 8pin CPU ในสาย Connectors

* ผลิตภัณฑ์ นี้มีขุดจ่ายกำลังไฟขนาด 12V และมีระบบป้องกันกระแสไฟฟ้าเกิน

ถ้าหากมีการต่อฟวงอุปกรณ์หลายอย่างที่ใช้ชุดจ่ายกำลังไฟ 12V เพียงเส้นเดียว

มันอาจจะกระดุนให้ระบบป้องกันกระแสไฟฟ้าเกินขนาดทำงานและมีการปิดระบบขึ้นในทันที่เพื่อป้องกันความเสียหาย

ด้วยเหตุนี้จึงขอแนะนําว่าควรจะมีการต่อพ่วงอุปกรณ์กระจายไปยังขุดสาย干活ไฟ 12V

เส้นอื่นๆด้วยทั้งนี้เพื่อเฉลี่ยภาวะกระแสไฟฟ้าที่จ่ายและจะทำให้มีเสถียรภาพอีกทั้งความปลอดภัยสูงสุดด้วย

- ชนิดของขั่วต่อ

	เมนbor์ด 24Pสําหรับแมนbor์ดของเซิร์ฟเวอร์/วิร์ศสตชั่น ATX/EEB/CEB รุ่นใหม่ๆ
	8P CPU +12Vการกําหนดค่าเป็น 8 pin รองรับระบบเซิร์ฟเวอร์/เวิร์ศสตชั่นที่มี CPU หลายตัว และระบบที่มี CPUประสิทธิภาพสูงเพียงด้าวเตียวได้
	4P CPU +12Vการกําหนดค่า pin 4 เข้ากันได้กับทางระนาเมี CPU เดียว
	6+2P (8P) PCI Express, in combined modeการกําหนดค่าเป็น 8 pin รองรับกราฟิกาล์ดที่มีประสิทธิภาพสูงรุ่นล่าสุด ซึ่งต้องใช้ขัวต่อ PCI-E แบบ 8 pin
	มีข้าวต่อให้เลือกใช้งานได้ทั้ง 6+2P (8P) PCI Express, และชนิด 6P PCI Expressกราฟิกาล์ PCI-E ที่มีประสิทธิภาพสูงส่วนใหญ่จะต้องใช้ขัวต่อชนิด PCI-E แบบ 6 Pin
	SATAสําหรับไตร์ฟ SATA/SAS
	4P Molexสําหรับไตร์ฟ IDE/SCSI/SAS หรือกราฟิกาล์ AGP บางรุ่น ที่ใช้กําลังไฟ 4P แบบปกตินช่องเสียบ
	FDDสําหรับ FLOPPY DRIVES หรือกราล์ดสําหรับเสียบเพิ่นบางอย่าง

1 ไตร์ฟ SATA บางตัวใช้กําลังไฟ SATA หรือ 4P Molex ปกติจะใช้ข้าวต่อระบบไฟอย่างโดยอย่างหนึ่ง เพื่อจ่ายไฟให้ไตรเวอร์ แต่ไม่ใช้ข้าวต่อสองอันหรือแกน!

โปรดดูรายละเอียดจากกลุ่มือการใช้งานไตร์ฟ

2 เมนบอร์ดบางตัวต้องใช้ข้าวต่อนี้ เพื่อใช้กระแสไฟ +12V จากข้าวต่อระหว่างเมนบอร์ด 24 pin กับช่องเสียบ PCI-E

ถ้าระบบของคุณใช้การ์ดจอแรงๆที่กิน กำหนดไพบมากๆ กรุณาปลักข้าวต่อนี้กับซื้อกเก็ตเมนบอร์ด(MB)โดยตรวจสอบให้สอดคล้องกับรายละเอียดในคู่มือเมนบอร์ด

- สายโมดสาร์ที่ให้มาพร้อมเครื่อง

ใช้แต่สายพิมเตอร์ ENERMAX ของเที่ ที่ให้มพร้อม ENERMAX PSU เง่นั้น สายเคบิลีผลิตจากบริษัตน์อาจไม่สามารถใช้งานร่วมกันได้ และอาจทําให้ PSU และ/หรือระเบของท่านชั่วคุณเสียหายได้ นอกจากนั้นการใช้สายเคบิลของผู้ผลิตรายอื่น อังไม่รวมอุ่นในเรื่อนไขการรับประกัน PSU อีดด้วย

	2 x 6+2P (8P) PCI-Eสายโมดลาร์สำหรับกราฟิกการ์ตประสิทธิภาพสูง PCI Express 1 หรือ 2 การ์ดที่ต้องใช้ขั่วต่อ 6P หรือ 8P PCI-E
	8P & 4P +12V CPU/RAM powerสายโมดลาร์ เพื่อรองรับเวิร์คสเตชัน/เชิร์ฟเวอร์ ที่มี CPU มากกว่า 4 ตัว และ RAM มากกว่า 16 แผง
	4 x SATA drivesสายโมดลาร์สำหรับไดร์ฟ SATA/SAS เช่นเดียวกับ ODD และ HDD
	4 x 4P Molex (IDE/SCSI) drives &1 x FDD connectorสายโมดลาร์สำหรับไดร์ฟ IDE/SCSI/SAS และอุปกรณ์ต่อพ่วงบวกชั่วต่อระบบไฟ FDD 1 ชั่ว
	2xSATA & 2x4P Molex (IDE/SCSI) drivesสายโมดลาร์สำหรับไดร์ฟ SATA/SAS/DE/SCSI เช่นเดียวกับ ODD และ HDD
	24P MB & 8P CPU

• สายโมดูลาร์ที่ให้มาพร้อมเครื่อง อาจมีความแตกต่างกันไปตามรุ่น
• เรนี้สายเคเบิลให้เลือกซื้ออีกมากมาย ดูข้อมูลเพิ่มเติมได้ที่เว็บไซต์: www.enermax.com

หมายเหตุพิเศษสำหรับผู้รีวบรวมระบบ: ถ้าระบบของท่านต้องออกแบบ หรือกำหนดค่าสายโมดลาร์เป็นพิเศษ โปรดติดต่อตัวแทนขายของ ENERMAX

การต่อ / ยอดสายโมดูสาร์

	การต่อสายโมดลาร์ดับ PSUขั่วต่อแบบ 5 Pin/ 12 Pin บนสาย Cable และ Socket ของ PSU มีลูกศรักกับอยู่เพื่อให้เชื่อมต่อได้อย่างถูกต้องและง่าย:ขั่วต่อสําสํากรับเสียบช่องเสียบสีตํา ขั่วต่อสีแดงสํากรับเสียบช่องเสียบสีแดงเท่านั้น2. เสียบตามลูกศรีที่กํากับให้เร็งที่ Connector และช่องเสียบ3. ทําตามวิธีนี้จะสามารถทําให้เสียบได้ง่ายและสะดวก
	การออกสายโมดลาร์จาก PSUขั่วต่อแบบ 5 Pin / 12 Pin พี่สาย Cable มีแกนต้า Lock อยู่ 2 ข้างสําหรับ Lock กับช่องเสียบของ PSUเมื่อทําค้องการออกสาย Cable ออกจาก PSU กรุณาคดแกน Lock ทั้ง 2 ข้างพร้อมกันเพื่อความง่ายในการออก

การบุตรระบบของท่าน

การเชื้อและตรวจสอบสิ่งเหล่านี้ก่อนเที่คุณจะบู้ตเครื่อง

1. Connector 24Pin เชื่อมต่อเข้าที่อย่างถูกต้องเหมาะสม
2. ขั้วต่อระบบไฟ +12V ของ CPU (กําหนดค่าเป็น 4 หรือ 8 Pin) และ/หรือขั่วต่อ 4P Molex (ถ้าต้องใช้กับแมนบอร์ด) เชื่อมต่อเข้าที่อย่างถูกต้องเหมาะสม
3. ขั้วต่อที่เจ้าเป็นอื่นๆ ทั้งหมด มีการเชื่อมต่อเข้าที่ อย่างถูกต้องเหมาะสม
4. สายไฟกระแสตรงเชื่อมต่อกับปลึ้งไฟ และช่องต่อไฟกระแสสลับของ PSU แล้วหรือยัง
5. ปิดฝา CASE ของเครื่องให้เรียบร้อย
6. เปิด PSU โดยกคสวัตซ์เปิด/ปิด ไปที่ตําแหน่ง “เปิด” ระบบของท่านเก็พร้อมใช้งาน

การป้องกันอันตราย ความปลอดภัย และความเสถียร

Power supply ของ ENERMAX จะมีการป้องกันไฟฟ้าสถิต ถ้าเครื่องคอมพิวเตอร์ทํางานผิดปกติ Power supply จะตัดการทํางานอัตโนมัติ

เพื่อที่ป้องกันอุปกรรมต่างๆที่อยู่ภายในเครื่องไม่ให้เกิดความเสียหายเนื่องจากถ้าผู้ใช้งานกดผิด หรือ

มีอุปกรร์ใดเสียหายระบบจะตัดการท่างานทันที่ ถ้ามีปัญหานี้เกิดขึ้นกรุณาเช็คคอมพิวเตอร์ของคุณด้วย

1. ปิดสวิต Power Supply หรือ อดสาย Connector AC ออก
2. เซ็คดุลุณหภูมิของ PSU ว่าสูงเกินไปหรือเปล่าบางทีอาจจะเกิดจากพัดลมของ PSU และพัดลมของตัว CASE มีปัญหา หรือว่าตั้ง เครื่องคอมพิวเตอร์ อยู่ในพื้นที่ที่ไม่เหมาะสม
3. รอสักพักให้ Power supply ให้อุณหภูมิลดลง
4. เอา connector AC ต่อเข้ากับ power supply
   5.เปิดสวิต ของ PSU เพื่อรีบูตเครื่อง
5. เซ็คการทำงานของพัดลมทั้งหมด
6. ติดต่อศูนย์บริการลูกค้า ที่ครดิตว่าจะเป็นสาเหตุของปัญหา เช่น M/B,GPU หรือ PSU

ถ้าคุณมีข้อเสนอแนะเพิ่มเติมหรือต้องการข้อมูลเพิ่มเติม

อําเนื่อคําถามการือต้องการความช่วยเหลือ โปรดติดต่อร้านกําปลีก หรือสาข/ตัวแทนของ ENERMAX ที่ใกล้บ้านท่าน หรือติดต่อศูนย์บริการที่สํานักงานใหญ่ของ ENERMAX
