INSTRUKCJA OBSŁUGI Maxrevo EMR1800EXT ENERMAX

• User's Manual
  Benutzerhandbuch
  • Manual Del Usuario
  • Manuel d'utilisateur

• Manuale dell'Utente

• Руководство пользователя
• Instrukcja obsługi
• 取扱説明書

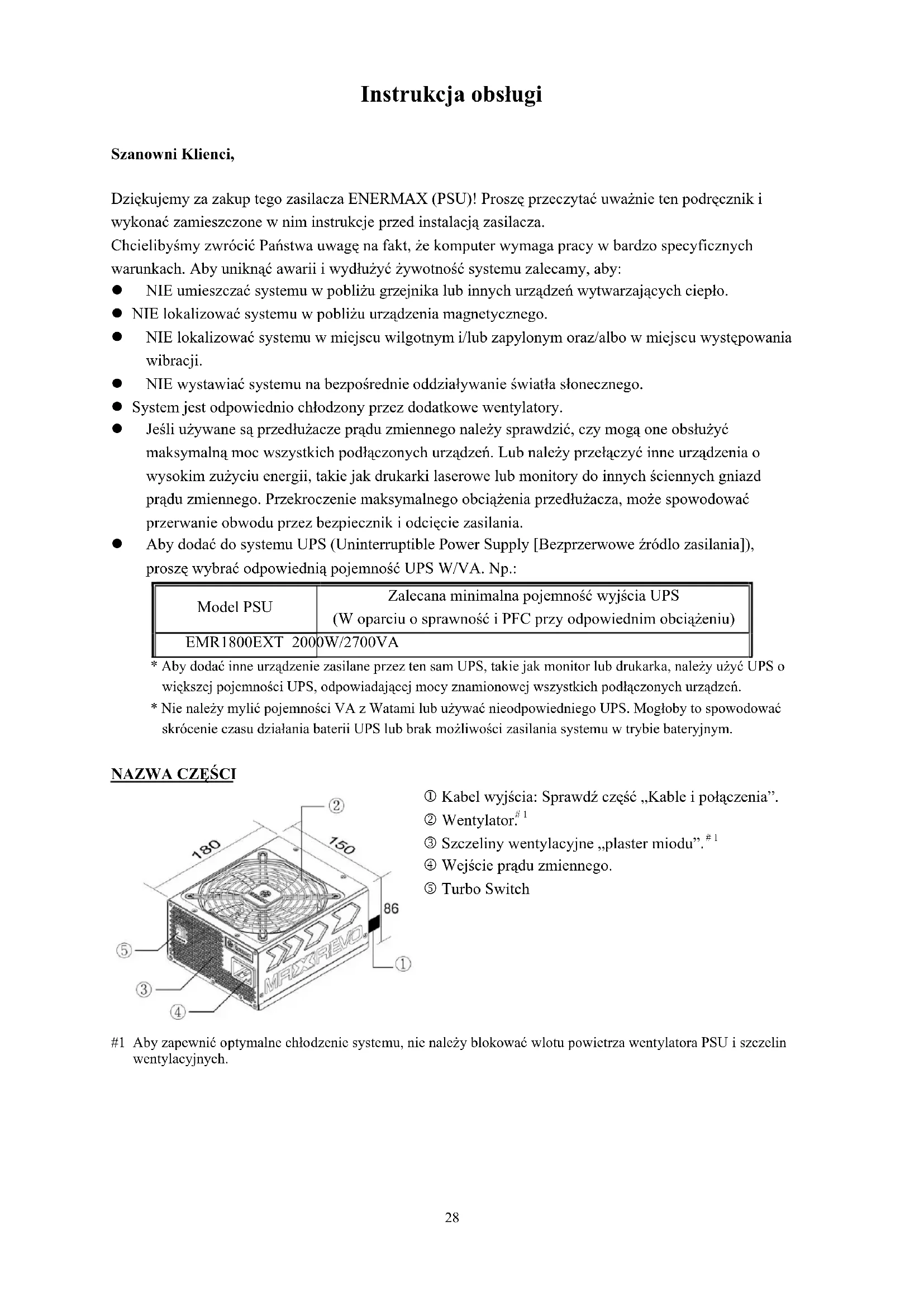

Dziękujemy za zakup tego zasilacza ENERMAX (PSU)! Proszę przeczytać uważnie ten podręcznik i wykonać zamieszczone w nim instrukcje przed instalacją zasilacza.

Chcielibyśmy zwrócić Państwa uwagę na fakt, że komputer wymaga pracy w bardzo specyficznych warunkach. Aby uniknąć awarii i wydłużyć żywotność systemu zalecamy, aby:

• NIE umieszczać systemu w pobliżu grzejnika lub innych urządzeń wytwarzających ciepło.
• NIE lokalizować systemu w pobliżu urządzenia magnetycznego.
• NIE lokalizować systemu w miejscu wilgotnym i/lub zapylonym oraz/albo w miejscu występowania wibracji.
• NIE wystawiać systemu na bezpośrednie oddziaływanie światła słonecznego.
• System jest odpowiednio chłodzony przez dodatkowe wentylatory.
• Jeśli używane są przedłużacze prądu zmiennego należy sprawdzić, czy mogą one obsłużyć maksymalną moc wszystkich podłączonych urządzeń. Lub należy przełączyć inne urządzenia o wysokim zużyciu energii, takie jak drukarki laserowe lub monitory do innych ściennych gniazd prądu zmiennego. Przekroczenie maksymalnego obciążenia przedłużacza, może spowodować przerwanie obwodu przez bezpiecznik i odcięcie zasilania.
• Aby dodać do systemu UPS (Uninterruptible Power Supply [Bezprzerwowe źródło zasilania]), proszę wybrać odpowiednią pojemność UPS W/VA. Np.:

Model PSU	Zalecana minimalna pojemność wyjścia UPS(W oparciu o sprawność i PFC przy odpowiednim obciążeniu)
EMR1800EXT 2000W/2700VA

* Aby dodać inne urządzenie zasilane przez ten sam UPS, takie jak monitor lub drukarka, należy użyć UPS o większej pojemności UPS, odpowiadającej mocy znamionowej wszystkich podłączonych urządzeń.
* Nie należy mylić pojemności VA z Watami lub używać nieodpowiedniego UPS. Mogłoby to spowodować skrócenie czasu działania baterii UPS lub brak możliwości zasilania systemu w trybie bateryjnym.

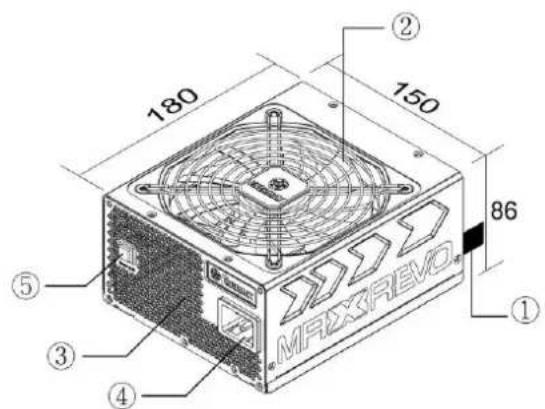

NAZWA CZEŚCI

180 150 86 ① ② ③ ④ ⑤ MAXXREVO

① Kabel wyjścia: Sprawdź część „Kable i połączenia”.
② Wentylator. ^1
③ Szczeliny wentylacyjne „plaster miodu”. #1
④ Wejście prądu zmiennego.
⑤ Turbo Switch

1 Aby zapewnić optymalne chłodzenie systemu, nie należy blokować wlotu powietrza wentylatora PSU i szczelin wentylacyjnych.

KABLE I ZŁĄCZA

Wszystkie złącza są tak skonstruowane, aby zapobiec włożeniu w niewłaściwy sposób. Jeśli nie można łatwo włożyć złącza należy sprawdzić, czy złącze jest wkładane prawidłową stronę. Nie należy wkładać złączy na siłę lub ich modyfikować. Może to spowodować uszkodzenie zasilacza i komponentów systemu oraz pozbawić prawa do gwarancji.

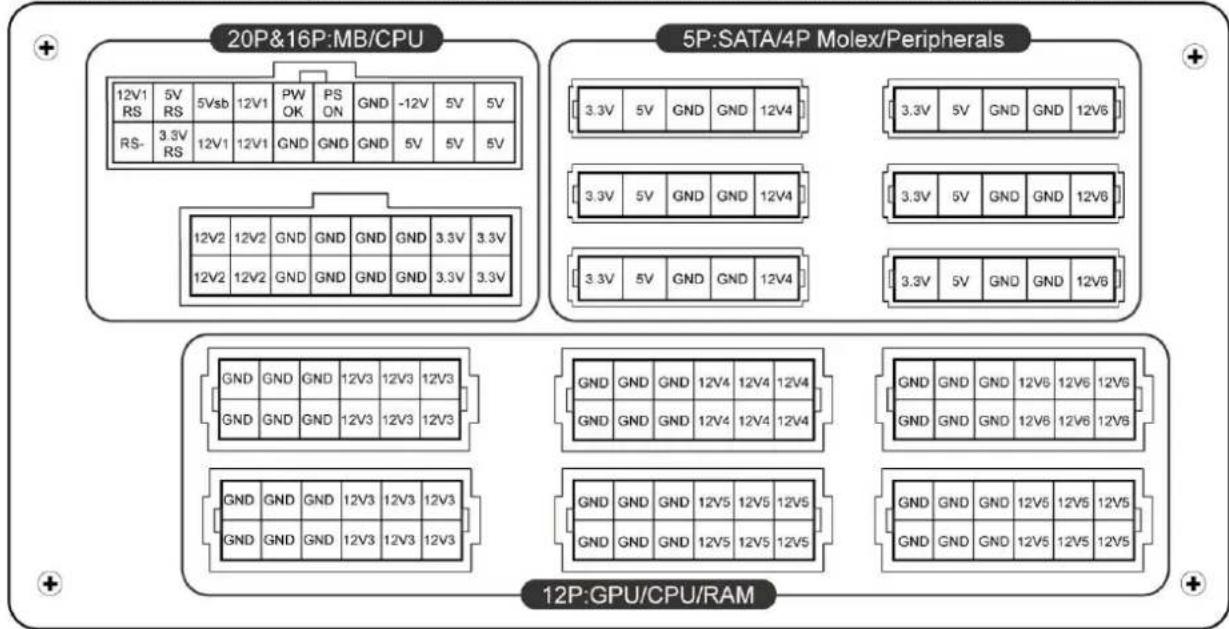

Na następującej ilustracji pokazano układ gniazd modularnych i dystrybucję linii prądu stałego DC.

    V["5P:SATA/4P Molex/Peripherals"] --> W["3.3V"]
    V --> X["5V"]
    V --> Y["GND"]
    V --> Z["GND"]
    V --> AA["12V4"]

    AB["12P:GPU/CPU/RAM"] --> AC["GND"]
    AB --> AD["GND"]
    AB --> AE["GND"]
    AB --> AF["12V3"]
    AB --> AG["12V3"]
    AB --> AH["12V3"]

    AI["12V2 RS"] --> AJ["12V2"]
    AI --> AK["12V2"]
    AI --> AL["GND"]
    AI --> AM["GND"]
    AI --> AN["GND"]
    AI --> AO["GND"]
    AI --> AP["3.3V"]
    AI --> AQ["3.3V"]

    AR["5P:SATA/4P Molex/Peripherals"] --> AS["3.3V"]
    AR --> AT["5V"]
    AR --> AU["GND"]
    AR --> AV["GND"]
    AR --> AW["12V6"]

    AX["12P:GPU/CPU/RAM"] --> AY["GND"]
    AX --> AZ["GND"]
    AX --> BA["GND"]
    AX --> BB["GND"]
    AX --> BC["12V3"]
    AX --> BD["12V3"]

    BE["5P:SATA/4P Molex/Peripherals"] --> BF["GND"]
    BE --> BG["GND"]
    BE --> BH["GND"]
    BE --> BI["GND"]
    BE --> BJ["GND"]
    BE --> BK["GND"]

    BL["12P:GPU/CPU/RAM"] --> BM["GND"]
    BL --> BN["GND"]
    BL --> BO["GND"]
    BL --> BP["GND"]

    BQ["5P:SATA/4P Molex/Peripherals"] --> BR["GND"]
    BLQ --> BS["GND"]
    BLQ --> BT["GND"]

    style A fill:#f9f,stroke:#333
    style V fill:#ccf,stroke:#333
    style BX fill:#cfc,stroke:#333
    style BY fill:#fcc,stroke:#333

*Proszę podłączyć wtyczki 16-pin oraz 20-pin do odpowiednich gniazd, aby zapewnić zasilanie wtyczek 24-pin oraz 8-pin CPU.
*Zasilacz ten na każdej linii 12V posiada oddzielne zabezpieczenie przed wysokim prądem (OCP). W przypadku, gdy zbyt wiele komponentów systemowych zostało podłączonych do jednej linii 12V, zabezpieczenie powoduje wyłączenie zasilacza. Należy wtedy rozdzielić zasilanie podzespołów na osobne linie 12V, co zagwarantuje stabilne i bezpieczne zasilanie systemu.

• RODZAJE ZŁĄCZY

		24-pinowe złącze płyty głównejDo nowej generacji MB serwera/stacji roboczych ATX/EEB/CEB.
		CPU 8-pinowe +12V8 pinowa konfiguracja obsługuje wielo procesorowych systemy serwera/stacji roboczych i niektóre pojedyncze, ekstremalne rozwiązania systemów CPU.
		CPU 4-pinowe +12V4-pinowa konfiguracja obsługuje niektóre systemy z pojedynczym CPU.
		PCI Express 6+2-pinowe (8-pinowe), w trybie kombinowanym8-pinowa konfiguracja obsługuje najnowsze, wysokowydajne karty graficzne, które wymagają 8-pinowego złącza PCI-E.
		PCI Express 6+2-pinowe (8-pinowe), w trybie podziału / 6-pinowe PCI Express 6-pinowa konfiguracja obsługuje większość wysokowydajnych kart graficznych PCI-E, które wymagają 6-pinowego złącza PCI-E.
		SATA#1Do napędów SATA/SAS.
		4-pinowe Molex#2Do napędów IDE/SCSI/SAS lub niektórych kart graficznych AGP z tradycyjnym 4-pinowym gniazdem zasilania.
		FDDDo napędów FDD lub niektórych dodatkowych kart.

1 Niektóre napędy SATA mogą akceptować zasilanie SATA lub 4-pinowe Molex. Zwykle do zasilania napędu należy użyć jedno ze złączy zasilania, ALE NIE OBU! Szczegółowe informacje zawiera podręcznik napędu.

2 W razie zainstalowania dodatkowych wysokowydajnych kart graficznych w systemie, proszę wybrać płytę główną z dodatkowym(-ymi) gniazdem(-ami) 4-pin Molex, 4-pin FDD lub 6-pin PCI-Express i podłączyć je do zasilacza. W taki sposób zapobiegać przeciążeniu płyty głównej i uszkodzeniu zasilacza i innych komponentów. W przypadku zlekceważenia uwagi powyżej, spowodowane uszkodzenie płyty głównej lub zasilacza nie jest objęte gwarancją producenta Enermax. Przed zainstalowaniem systemu proszę również uważnie przeczytać instrukcję obsługi płyty głównej, aby zapewnić poprawne działania zasilacza i wszystkich innych komponentów systemu.

- DOSTARCZONE KABLE MODULARNE

Należy używać WYŁĄCZNIE oryginalnych kabli modularnych ENERMAX, dostarczanych z zasilaczami ENERMAX. Kable firm trzecich mogą nie być zgodne i mogą spowodować uszkodzenie PSU i/lub systemu, a także, używanie kabli firm trzecich może spowodować unieważnienie gwarancji PSU.

		2 x 6+2-pinowe (8-pinowe) PCI-EKabel modularny dla 1 lub 2 wysokiej wydajności kart graficznych PCI Express, które wymagają złącza 6-pinowego lub 8-pinowego PCI-E.
		8-pinowe i 4-pinowe + zasilanie 12V CPU/RAMKabel modularny do obsługi specjalnej, wysokiej wytrzymałości stacji roboczej/serwera z więcej niż 4 CPU i 16 modułami RAM.
		4 x napędy SATAKabel modularny do napędów SATA/SAS, takich jak ODD i HDD.
		4 x 4-pinowe Molex do napędów (IDE/SCSI) & 1 x złącze FDDKabel modularny do napędów IDE/SCSI/SAS i urządzeń peryferyjnych oraz 1 złącze zasilania FDD.
		2 x napędy SATA & 2 x 4-pinowe Molex do napędów (IDE/SCSI)Kabel modularny do napędów SATA/SAS/ IDE/SCSI, takich jak ODD i HDD.
		24P MB & 8P CPU

■ Dostarczone kable modularne zależą od modelu i od regionu.
■ Oferujemy więcej opcjonalnych kabli. Dalsze informacje znajdują się na naszej stronie internetowej: www.enermax.pl.

Specjalna uwaga dla integratorów systemów: Jeśli posiadany system wymaga specjalnej konfiguracji lub konstrukcji kabla modularnego należy skontaktować się z przedstawicielem sprzedaży ENERMAX.

- PODŁĄCZANIE / ODŁĄCZANIE KABLI MODULARNYCH

		Podłączenie kabla modularnego do zasilaczaNa 5-pinowym / 12-pinowym złączu kabla modularnego oraz na modularnym gnieździe PSU, znajduje się znak strzałki. Aby ułatwić wykonanie prawidłowego połączenia:1. Czarne złącze należy podłączyć do czarnego gniazda, a czerwone do czerwonego.2. Znak strzałki do znaku strzałki.3. Następnie można łatwo podłączyć złązcze.
		Odlączanie kabla modularnego od PSU5-pinowe / 12-pinowe złącze kabla modularnego posiada dwa zaczepy mocowania w gniazdach modularnych PSU. Podczas odłączania kabla modularnego od PSU należy nacisnąć razem dwa zaczepy i delikatnie wyciągnąć kabel.

URUCHAMIANIE SYSTEMU

Przed uruchomieniem systemu należy sprawdzić, czy:

1. Jest prawidłowo podłączone złącze zasilania (24-pinowe).

2. Czy jest prawidłowo podłączone złącze zasilania CPU +12V (konfiguracja 4- lub 8-pinowa) i/lub złącze 4-pinowe Molex (jeśli jest wymagane przez MB).

3. Czy są prawidłowo podłączone wszystkie inne wymagane złącza.

4. Czy przewód zasilający prądu zmiennego jest prawidłowo podłączony do gniazda ściennego i do gniazda wejścia prądu zmiennego zasilacza

5. Czy obudowa jest zamknięta.

6. Czy włączono zasilacz, poprzez włączenie przełącznika ON/OFF (Włączenie/Wyłączenie) do pozycji "ON (Włączenie)" oraz czy system uzyskał gotowość.

ZABEZPIECZENIE, BEZPIECZEŃSTWO I OCHRONA

Ten zasilacz posiada wielokrotną ochronę. W sytuacjach awaryjnych zasilacz wyłącza się automatycznie, aby uniknąć potencjalnego zagrożenia zasilacza i innych komponentów systemu. Aktywację obwodu zabezpieczenia często powoduje defekt innego urządzenia systemu lub nieuwaga użytkownika. Proszę sprawdzić wszystkie komponenty oraz otoczenie systemu, żeby wykryć przyczynę błędu:

1. Przestaw przełącznik I/O (Włączenie/Wyłączenie) do pozycji „O” (Wyłączenie)
2. albo odłącz przewód zasilający od gniazda ściennego oraz od gniazda wejścia prądu zmiennego zasilacza.
3. Dotknij obudowę zasilacza i sprawdź, czy jest gorąca. Jeśli tak, to może być
4. znak, że wentylatory obudowy albo zasilacza nie pracują prawidłowo lub znak niekorzystnych warunków otoczenia systemu.
5. Zaczekaj parę minut na ochłodzenie zasilacza.
6. Podłącz przewód zasilający do gniazda ściennego oraz do gniazda wejścia prądu zmiennego zasilacza.
7. Przestaw przełącznik I/O (Włączenie/Wyłączenie) do pozycji „I” (Włączenie) i restartuj komputer.
8. Sprawdź, czy wentylatory systemu i zasilacza pracują prawidłowo.
9. Skontaktuj się z punktem serwisowym producenta komponentu, który jest prawdopodobnie uszkodzony (np. płyty głównej, karty graficznej albo zasilacza).

W przypadku pytań lub potrzeby skorzystania z serwisu należy skontaktować się ze sprzedawcą lub najbliższą filią/przedsławicielem ENERMAX albo z siedzibą główną centrum serwisowego ENERMAX.
