РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Maxrevo EMR1800EXT ENERMAX

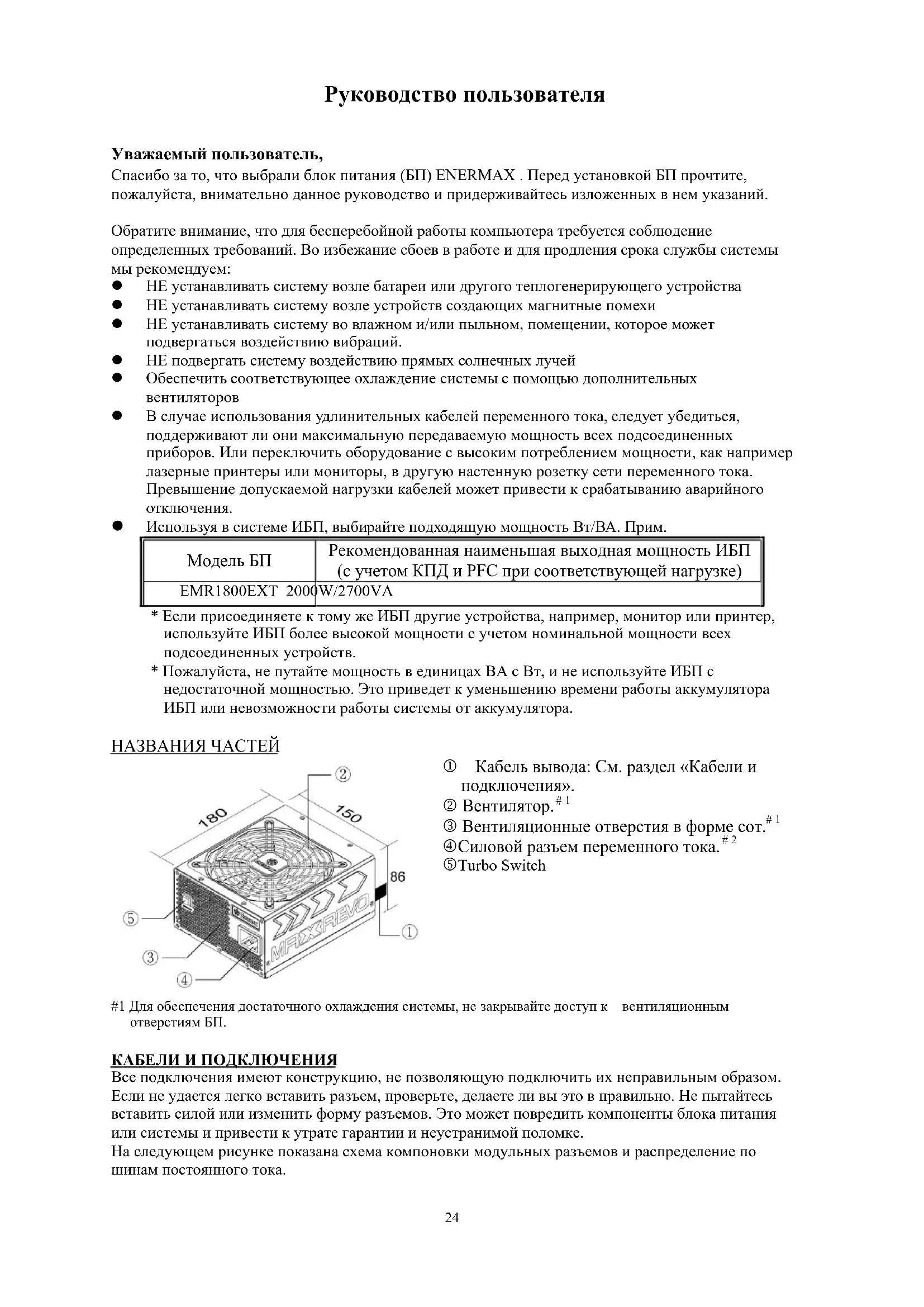

Руководство пользователя

Уважаемый пользователь,

Спасибо за то, что выбрали блок питания (БП) ENERMAX. Перед установкой БП прочтите, пожалуйста, внимательно данное руководство и придерживайтесь изложенных в нем указаний.

Обратите внимание, что для бесперебойной работы компьютера требуется соблюдение определенных требований. Во избежание сбоев в работе и для продления срока службы системы мы рекомендуем:

- НЕ устанавливать систему возле батареи или другого теплогенерирующего устройства

- НЕ устанавливать систему возле устройств создающих магнитные помехи

- НЕ устанавливать систему во влажном и/или пыльном, помещении, которое может подвергаться воздействию вибраций.

- HE подвергать систему воздействию прямых солнечных лучей

- Обеспечить соответствующее охлаждение системы с помощью дополнительных вентиляторов

- В случае использования удлинительных кабелей переменного тока, следует убедиться, поддерживают ли они максимальную передаваемую мощность всех подсоединенных приборов. Или переключить оборудование с высоким потреблением мощности, как например лазерные принтеры или мониторы, в другую настенную розетку сети переменного тока. Превышение допускаемой нагрузки кабелей может привести к срабатыванию аварийного отключения.

- Используя в системе ИБП, выбирайте подходящую мощность Вт/ВА. Прим.

Модель БП	Рекомендованная наименьшая выходная мощность ИБП(с учетом КПД и РFC при соответствующей нагрузке)
EMR1800EXT 2000	W/2700VA

* Если присоединяете к тому же ИБП другие устройства, например, монитор или принтер, используйте ИБП более высокой мощности с учетом номинальной мощности всех подсоединенных устройств.

* Пожалуйста, не путайте мощность в единицах ВА с Вт, и не используйте ИБП с недостаточной мощностью. Это приведет к уменьшению времени работы аккумулятора ИБП или невозможности работы системы от аккумулятора.

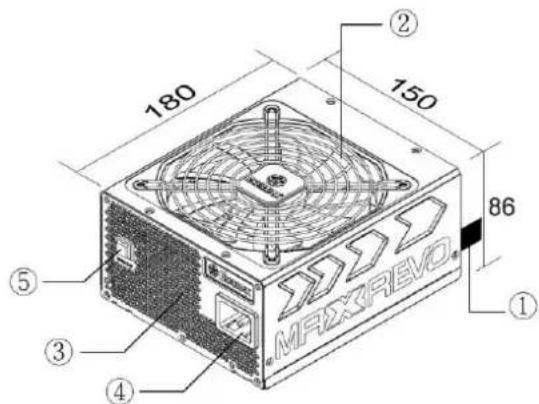

НАЗВАНИЯ ЧАСТЕЙ

180 150 86 ① ② ③ ④ ⑤ MFBXREVO

① Кабель вывода: См. раздел «Кабели и подключения».
② Вентилятор. ^#1
③ Вентиляционные отверстия в форме сот.
④Силовой разъем переменного тока. ^#2
⑤Turbo Switch

1 Для обеспечения достаточного охлаждения системы, не закрывайте доступ к вентиляционным отверстиям БП.

КАБЕЛИ И ПОДКЛЮЧЕНИЯ

Все подключения имеют конструкцию, не позволяющую подключить их неправильным образом. Если не удается легко вставить разъем, проверьте, делаете ли вы это в правильно. Не пытайтесь вставить силой или изменить форму разъемов. Это может повредить компоненты блока питания или системы и привести к утрате гарантии и неустранимой поломке.

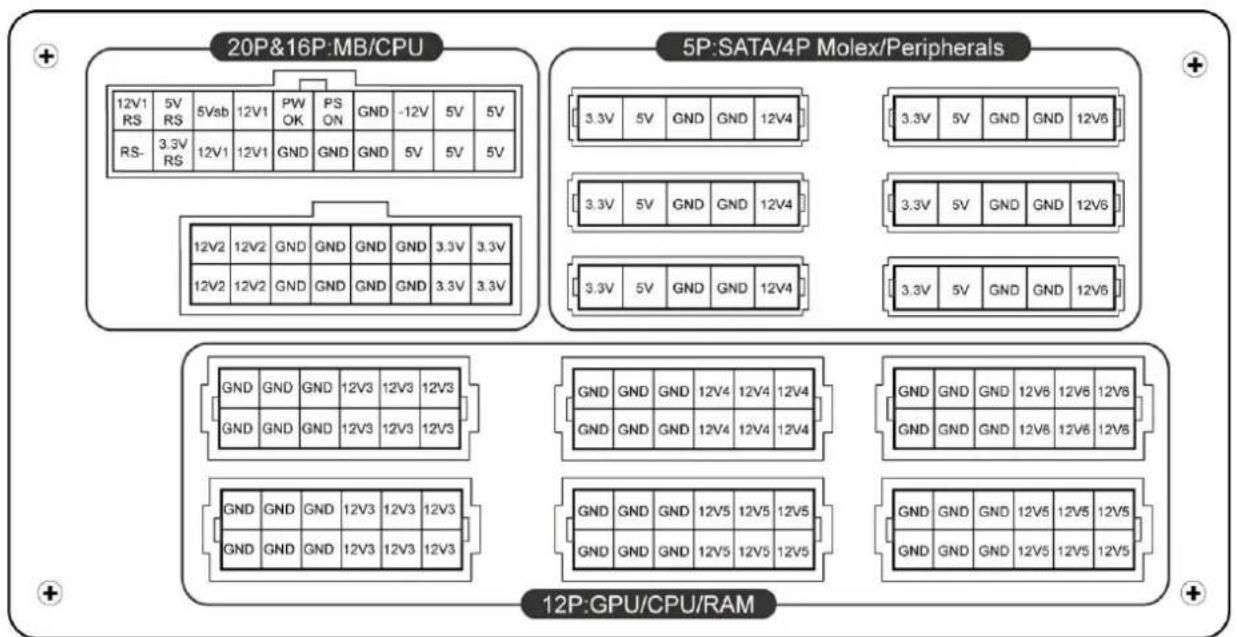

На следующем рисунке показана схема компоновки модульных разъемов и распределение по шинам постоянного тока.

20P&16P:MB/CPU 5P:SATA/4P Molex/Peripherals 12V1 5V RS 5Vsb 12V1 PW OK PS ON GND -12V 5V 5V RS- 3.3V RS 12V1 12V1 GND GND GND 5V 5V 5V 12V2 12V2 GND GND GND GND 3.3V 3.3V 12V2 12V2 GND GND GND GND 3.3V 3.3V GND GND GND 12V3 12V3 12V3 GND GND GND 12V3 12V3 12V3 GND GND GND 12V3 12V3 12V3 GND GND GND 12V5 12V5 12V5 GND GND GND 12V5 12V5 12V5 GND GND GND 12V5 12V5 12V5 12P:GPU/CPU/RAM

*Пожалуйста подключите 16-контактный и 20-контактный разъёмы к соответствующим гнёздам, чтобы обеспечить электропитание 24-контактного МВ и 8-контактного CPU подключений.

*Данный блок питания оснащен защитой от перегрузки. Защитой оснащены каждый из каналов напряжений 12В. В случае подключения слишком большого количества компонентов к одному из каналов, защита может сработать. Поэтому, пожалуйста, следите чтобы компоненты были подключены равномерно по различным 12 В каналам, для безопасносной и надежной работы системы.

• ВИДЫ ПОДКЛЮЧЕНИЙ

	24-контактное подключение материнской платыДля нового поколения материнских плат серверов/рабочих станций АТХ/EEB/CEB.
	8-контактныйCPU +12B8-контактная конфигурация поддерживает сервера/рабочие станции с множеством процессоров
	4-контактныйCPU +12B4-контактная конфигурация поддерживает устаревшие системы с одним CPU.
	6+2-контактный(8P)PCI Express комбинированный разъем8-контактная конфигурация поддерживает графические карты нового поколения,для которых требуется 8-контактное подключение PCI-E.
	6+2-контактный(8P)PCI Express, разделенный разъем / 6P PCI Express6-контактная конфигурация поддерживает большинство графических карт PCI-E,для которых требуется 6-контактное подключение PCI-E.
	SATA ^\#1 Для приводов SATA/SAS.
	4P Molex ^\#2 Для приводов IDE/SCSI/SAS и некоторых графических карт с традиционным4-контактным разъемом питания.
	FDDДля дисковода гибких дисков и некоторых дополнительных плат расширения.

1 Для некоторых приводов SATA подходит SATA подключение или 4-контактный Molex. Как правило, используется только одно подключение для питания драйвера, НО НЕ ДВА РАЗЪЕМА ОДНОВРЕМЕННО! Подробнее см. инструкцию к приводу.

2 Если Вы планируете использовать две или более высокопроизводительные видеокарты, пожалуй ста, выберите материнскую плату, которая имеет дополнительный 4P Molex / FDD 4P / 6P PCI-E разъем и подключите его к блоку питания. Это позволит предотвратить перегрузку материнской платы и поврежд

ение комплектующих, включая блок питания. Гарантия Enermax не дей ствительна в случае повреждения материнской платы или блока питания из-за несоблюдения инструкции. Пожалуй ста, прочитай те описание материнской платы, чтобы предотвратить повреждение системы или блока питания.

- КОМПЛЕКТ МОДУЛЬНЫХ КАБЕЛЕЙ

Используйте ТОЛЬКО оригинальные модульные кабеля ENERMAX, поставляемые вместе с БП ENERMAX. Кабели других производителей могут быть несовместимы и повредить БП и/или систему, и использование кабелей других производителей приводит к потере гарантии на БП.

	2 x 6+2 контактный (8P) PCI-EMодульный кабель для одной или двух графических карт PCI Express,для которых требуется 6- или 8-контактное подключение PCI-E.
	8P & 4P +12 В питание CPU/RAMМодульный кабель для поддержки специальных рабочихстанций/серверов, работающих в тяжелом режиме, с несколькимипроцессорами и большим количеством модулей памяти.
	4 приводы SATAМодульный кабель для приводов SATA/SAS, таких как ODD и HDD.
	приводы 4 x 4 контактный Molex (IDE/SCSI) и подключение 1 x FDDМодульный кабель для приводов IDE/SCSI/SAS и периферийногооборудования, а также одно подключение питания FDD.
	приводы 2xSATA и 2x4 контактный Molex (IDE/SCSI)Модульный кабель для приводов SATA/SAS/ IDE/SCSI, таких как ODDи HDD.
	24P MB & 8P CPU

• Поставляемые модульные кабели могут отличаться в зависимости от модели и региона.
• Мы также предлагаем широкий ассортимент кабелей на выбор. Более подробную информацию ищите на нашем сайте: www.enermax.com

Особое примечание для системных интеграторов : Если Ваша система нуждается в модульных кабелях специальной конфигурации или формы, обратитесь к торговому представителю компании ENERMAX.

- ПОДКЛЮЧЕНИЕ / ОТКЛЮЧЕНИЕ МОДУЛЬНЫХ КАБЕЛЕЙ

	Подключение модульных кабелей к PSU5-контактное / 12-контактное подключение на модульном кабеле и модульный разъем БП обозначены стрелками.Для упрощения правильного подключения:Черный соединитель вставляется в черный разъем, а красный в красный.Стрелка должна направляться к стрелке.Теперь можно легко вставить разъем.
	Отключение модульных кабелей от БП5-контактное / 12-контактное подключение оснащено двумя фиксаторами, фиксирующимися на модульных разъемах БП. Для отсоединения модульного кабеля от БП, сожмите, пожалуйста, два фиксатора по направлению друг к другу и аккуратно вытяните разъем кабеля.

СБОРКА СИСТЕМЫ

1. Главный разъем питания правильно подключен (24-контактная конфигурация).
2. Разъем питания ЦП +12В (4- или 8-контактная конфигурация) и (или) 4-контактный Molex-разъем (если требуется для материнской платы) правильно подключены
3. Все остальные необходимые разъемы правильно подключены.
4. Кабель питания переменного тока надлежащим образом подключен к электрической розетке и

входному гнезду переменного тока БП.

1. Корпус ПК закрыт.
2. Включите БП, установив переключатель «Вкл./Выкл.» в положение «ВКЛ.» – система готова к работе.

ЗАЩИТА, МЕРЫ ПРЕДОСТОРОЖНОСТИ И ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

БП ENERMAX оснащен несколькими средствами защиты. В большинстве аномальных ситуаций блок питания автоматически выключается для предотвращения повреждения БП и других компонентов ПК. Защита обычно срабатывает вследствие неисправности компонентов ПК или небрежности пользователей. В такой ситуации проверьте исправность устройств ПК и условия эксплуатации.

1. Отключите питание БП, переведя выключатель в положение «О», или отсоединив кабель переменного тока от электрической розетки и входного гнезда переменного тока БП.
2. Проверьте температуру БП, прикоснувшись к нему. Перегрев БП может быть вызван неисправностью вентиляторов корпуса ПК или вентилятора БП, либо неправильным размещением ПК.
3. Подождите несколько минут, пока БП не остынет.
4. Подсоедините кабель переменного тока к электрической розетке и к входному гнезду переменного тока БП.
5. Переведите выключатель БП в положение «І» и выполните перезагрузку системы.
6. Проверьте работоспособность системы.
7. Обратитесь в службу технической поддержки производителя компонента, который, возможно, вызывает проблему, например материнской платы, графической платы или БП.

С вопросами и за поддержкой обращайтесь к местному продавцу или в ближайший филиал или в представительство ENERMAX, либо в головной сервисный центр ENERMAX.
