MANUALE UTENTE Maxrevo EMR1800EXT ENERMAX

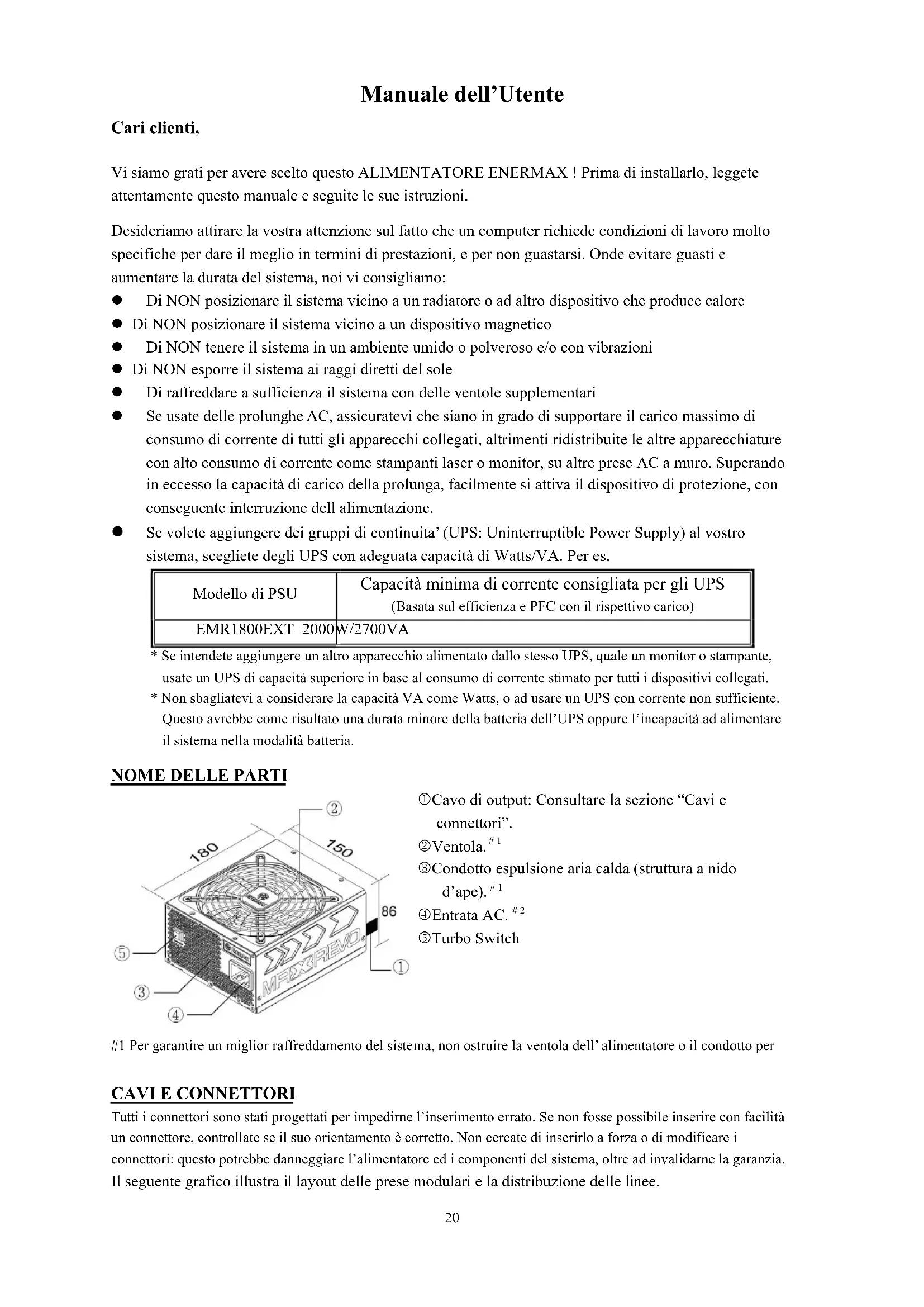

Manuale dell’Utente Cari clienti, Vi siamo grati per avere scelto questo ALIMENTATORE ENERMAX ! Prima di installarlo, leggete attentamente questo manuale e seguite le sue istruzioni. Desideriamo attirare la vostra attenzione sul fatto che un computer richiede condizioni di lavoro molto specifiche per dare il meglio in termini di prestazioni, e per non guastarsi. Onde evitare guasti e aumentare la durata del sistema, noi vi consigliamo: Di NON posizionare il sistema vicino a un radiatore o ad altro dispositivo che produce calore Di NON posizionare il sistema vicino a un dispositivo magnetico Di NON tenere il sistema in un ambiente umido o polveroso e/o con vibrazioni Di NON esporre il sistema ai raggi diretti del sole Di raffreddare a sufficienza il sistema con delle ventole supplementari Se usate delle prolunghe AC, assicuratevi che siano in grado di supportare il carico massimo di consumo di corrente di tutti gli apparecchi collegati, altrimenti ridistribuite le altre apparecchiature con alto consumo di corrente come stampanti laser o monitor, su altre prese AC a muro. Superando in eccesso la capacità di carico della prolunga, facilmente si attiva il dispositivo di protezione, con conseguente interruzione dell alimentazione. Se volete aggiungere dei gruppi di continuita’ (UPS: Uninterruptible Power Supply) al vostro sistema, scegliete degli UPS con adeguata capacità di Watts/VA. Per es. Modello di PSU Capacità minima di corrente consigliata per gli UPS (Basata sul efficienza e PFC con il rispettivo carico)

EMR1800EXT 2000W/2700VA

  • Se intendete aggiungere un altro apparecchio alimentato dallo stesso UPS, quale un monitor o stampante, usate un UPS di capacità superiore in base al consumo di corrente stimato per tutti i dispositivi collegati.
  • Non sbagliatevi a considerare la capacità VA come Watts, o ad usare un UPS con corrente non sufficiente. Questo avrebbe come risultato una durata minore della batteria dell’UPS oppure l’incapacità ad alimentare il sistema nella modalità batteria.

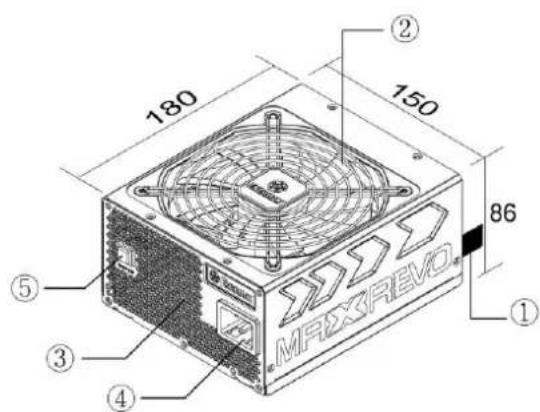

Cavo di output: Consultare la sezione “Cavi e connettori”. Ventola. # 1 Condotto espulsione aria calda (struttura a nido d’ape). # 1 Entrata AC. # 2 Turbo Switch #1 Per garantire un miglior raffreddamento del sistema, non ostruire la ventola dell’ alimentatore o il condotto per

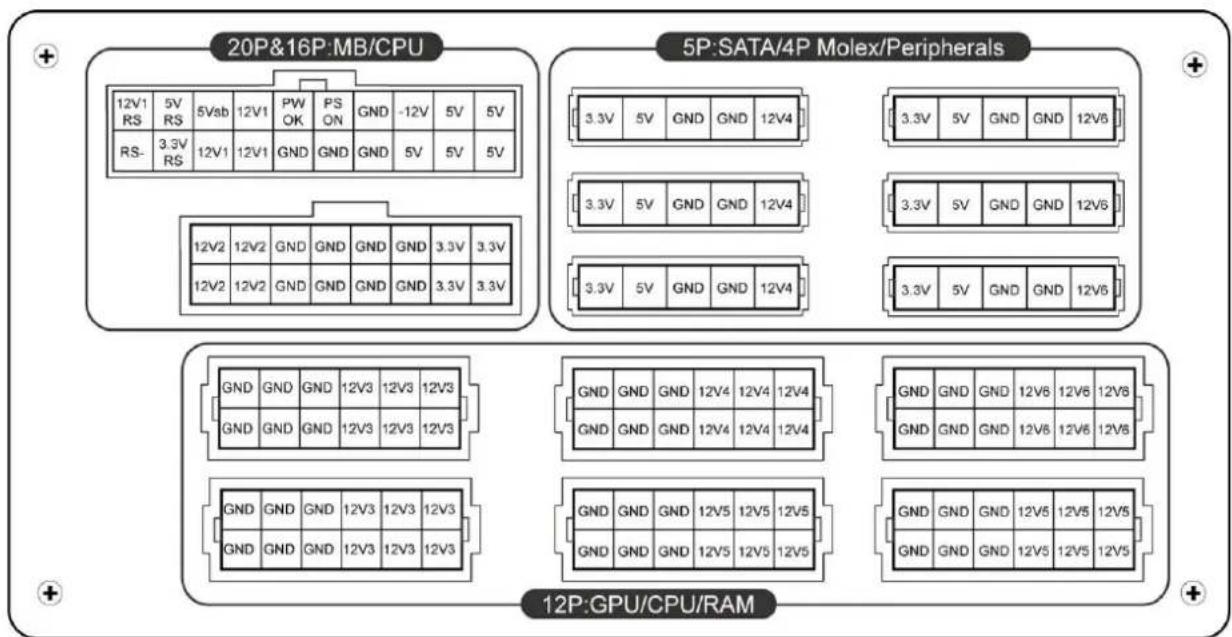

Tutti i connettori sono stati progettati per impedirne l’inserimento errato. Se non fosse possibile inserire con facilità un connettore, controllate se il suo orientamento è corretto. Non cercate di inserirlo a forza o di modificare i connettori: questo potrebbe danneggiare l’alimentatore ed i componenti del sistema, oltre ad invalidarne la garanzia. Il seguente grafico illustra il layout delle prese modulari e la distribuzione delle linee.21

*Per avere i connettori 24pin MB e 8pin CPU bisogna collegare i connettori da 16pin e 20pin nei rispettivi socket. *Questo prodotto include una protezione per sovraccarico per linea multipla da 12v. Se si lascia che molte periferiche usino solo una linea da 12v, ciò potrebbe far scattare la protezione per sovraccarico e spegnere il sistema.Per suddividere il carico di corrente e assicurare la migliore stabilità e sicurezza consigliamo di ricollegare i cavi di alimentazione delle periferiche ad altre linee da 12v.

Scheda madre 24P Per le nuove generazioni MB : ATX/EEB/CEB.

La configurazione a 4-pin supporta molti sistemi ATX/BTX. 6+2P (8P) PCI Express, in modalità combinata La configurazione a 8-pin supporta quelle schede grafiche di ultima generazione, che richiedono il connettore PCI-E a 8 pin. 6+2P (8P) PCI Express, in modalità separata / 6P PCI Express La configurazione a 6-pin supporta quelle schede grafiche ad elevata prestazione che richiedono il connettore PCI-E a 6 pin. SATA # 1 Per i lettori SATA/SAS. 4P Molex # 2 Per i lettori IDE/SCSI/SAS o per alcuni modelli di schede grafiche AGP FDD Per lettori floppy o schede add-on. #1 Certi lettori SATA accettano il connettore SATA o Molex 4P. Usare l’uno o l’altro connettore per alimentare il driver, MA NON TUTTI E DUE! Controllare il manuale del lettore per i dettagli. #2 Se avete intenzione di usare due o più schede video di alta gamma, utilizzate una scheda madre che abbia dei socket 4P Molex/ 4P FDD / 6P PCI-E extra e collegateli con il vostro alimentatore. Ciò eviterà che la scheda madre si sovraccarichi e provochi di conseguenza dei danni al vostro sistema e al vostro alimentatore. Il danno alla scheda madre e all’alimentatore causato dalla mancata applicazione delle istruzioni sopra indicate, non sarà22

coperto dalla garanzia del fabbricante Enermax. Si prega di controllare attentamente il manuale utente della scheda madre per configurare in modo corretto il sistema ed evitare ogni danno al sistema e all’alimentatore.

CAVI MODULARI IN DOTAZIONE

Usare SOLO cavi modulari ENERMAX forniti in dotazione con l’alimentatore ENERMAX. Cavi di terzi potrebbero non essere compatibili e potrebbero causare un danno al vostro PSU e/o al sistema: l’uso di cavi di terze parti renderà nulla la garanzia del PSU. 2 x 6+2P (8P) PCI-E Cavo modulare per 1 o 2 schede grafiche PCI Express, che richiedono il connettore PCI-E 6P o 8P.

8P & 4P +12V CPU/RAM

Cavo modulare per supportare server/workstation speciali con più di 4 CPU e 16 GB RAM. 4 x SATA drives Cavo modulare per lettori SATA/SAS e HDD. 4 x 4P Molex (IDE/SCSI) drives & 1 x FDD connector Cavo modulare per lettori IDE/SCSI/SAS ed altre periferiche. 2 x SATA & 2 x 4P Molex Cavo modulare per lettori SATA/SAS/IDE/SCSI e periferiche.

I cavi modulari in dotazione potrebbero presentare differenze a seconda del modello e del luogo di commercializzazione Ulteriori cavi opzionali sono disponibili per la vendita all’ indirizzo: www.enermax.com Nota : Se il vostro sistema richiede un particolare cavo modulare per la sua configurazione , contattate l’assistenza tecnica di ENERMAX.

COME ATTACCARE/ STACCARE I CAVI MODULARI

Attacco dei cavi modulari al PSU Il connettore da 5-pin / 12-pin sul cavo modulare e la presa modulare del PSU ha un segno di freccia. È estremamente facile effettuare il collegamento corretto:

1. Connettore nero alla presa nera, lo stesso dicasi per il connettore rosso.

2. Le punte della freccia deve corrisponde.

Come staccare i cavi modulari dal PSU Il connettore da 5-pin / 12-pin sul cavo modulare ha due ganci per agganciarsi con le prese modulari del PSU. Quando si stacca la spina del cavo modulare dal PSU, premere i due ganci insieme ed estrarre delicatamente il cavo.

Prima di accendere il sistema controllare che:

1. Il connettore principale della corrente (24 pin) sia adeguatamente collegato.

2. Il connettore di corrente CPU +12V (configurazione 4 o 8 pin), e/o un connettore Molex 4P (se

richiesto da MB) sia adeguatamente collegato.

3. Tutti gli altri connettori necessari siano adeguatamente collegati.

4. Il cavo AC sia adeguatamente collegato alla presa a muro e alla presa di entrata AC del PSU.

5. Chiudere il telaio del sistema.23

6. Accendere il PSU girando l’interruttore ON/OFF su “ON”, e il sistema è pronto.

PROTEZIONE, SICUREZZA E AFFIDABILITÀ

Il PSU ENERMAX è dotato di molte protezioni. In caso di situazioni anomale, l’alimentatore viene spento automaticamente per evitare pericoli verso le persone o componenti del PC. La protezione viene generalmente attivata dal malfunzionamento di un componente o dalla negligenza dell’utente. In questo caso verificare il PC e l’ambiente di lavoro procedendo come segue:

1. Portare l’interruttore I/O dell’alimentatore nella posizione “O”, scollegare il cavo CA dalla presa a

muro e l’alimentatore dall’ingresso CA.

2. Controllare la temperatura del PSU toccandolo. Se risulta molto caldo potrebbe esserci un

malfunzionamento delle ventole o della ventola PSU o un montaggio errato del PC.

3. Attendere alcuni minuti fino al raffreddamento del PSU.

4. Ricollegare il cavo CA alla presa a muro e l’alimentatore all’ingresso CA.

5. Portare l’interruttore I/O dell’alimentatore nella posizione “I” e riavviare il sistema.

6. Controllare se tutte le ventole funzionano.

7. Contattare il supporto tecnico del costruttore del componente che si ritiene sia la

causa del problema (p.e. MB, GPU o PSU). Se avete domande o avete bisogno di supporto, contattate il vostro rivenditore o il centro assistenza della filiale ENERMAX24
