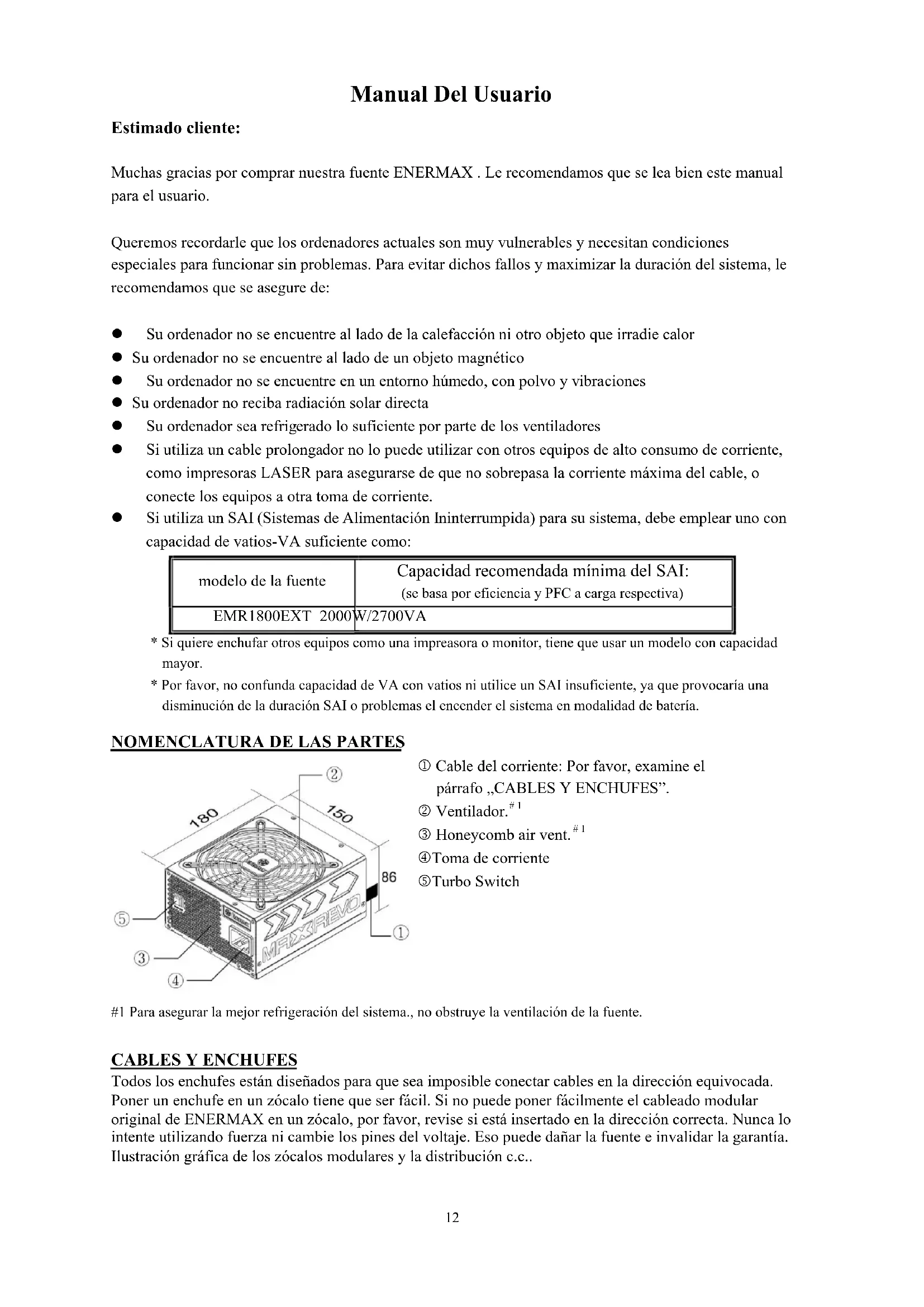

MANUAL DE USUARIO Maxrevo EMR1800EXT ENERMAX

Muchas gracias por comprar nuestra fuente ENERMAX. Le recomendamos que se lea bien este manual para el usuario.

Queremos recordarle que los ordenadores actuales son muy vulnerables y necesitan condiciones especiales para funcionar sin problemas. Para evitar dichos fallos y maximizar la duración del sistema, le recomendamos que se asegure de:

- Su ordenador no se encuentre al lado de la calefacción ni otro objeto que irradie calor

- Su ordenador no se encuentre al lado de un objeto magnético

- Su ordenador no se encuentre en un entorno húmedo, con polvo y vibraciones

- Su ordenador no reciba radiación solar directa

- Su ordenador sea refrigerado lo suficiente por parte de los ventiladores

- Si utiliza un cable prolongador no lo puede utilizar con otros equipos de alto consumo de corriente, como impresoras LASER para asegurarse de que no sobrepasa la corriente máxima del cable, o conecte los equipos a otra toma de corriente.

- Si utiliza un SAI (Sistemas de Alimentación Ininterrumpida) para su sistema, debe emplear uno con capacidad de vatios-VA suficiente como:

modelo de la fuente	Capacidad recomendada mínima del SAI:(se basa por eficiencia y PFC a carga respectiva)
EMR1800EXT 2000	W/2700VA

* Si quiere enchufar otros equipos como una impresora o monitor, tiene que usar un modelo con capacidad mayor.

* Por favor, no confunda capacidad de VA con vatios ni utilice un SAI insuficiente, ya que provocaría una disminución de la duración SAI o problemas el encender el sistema en modalidad de batería.

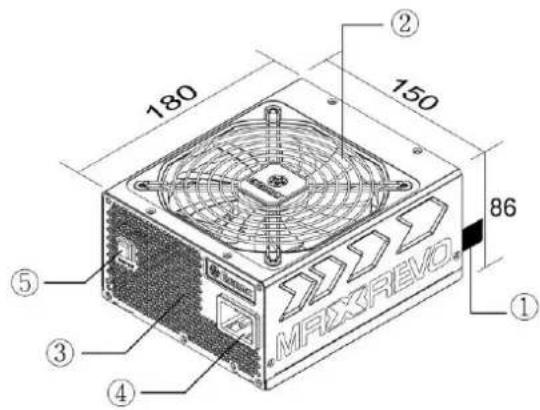

NOMENCLATURA DE LAS PARTES

180 150 86 ① ② ③ ④ ⑤ MAXXREVO

① Cable del corriente: Por favor, examine el párrafo „CABLES Y ENCHUFES”.
② Ventilador. ^#1
③ Honeycomb air vent. ^#1
④Toma de corriente
⑤Turbo Switch

1 Para asegurar la mejor refrigeración del sistema., no obstruye la ventilación de la fuente.

CABLES Y ENCHUFES

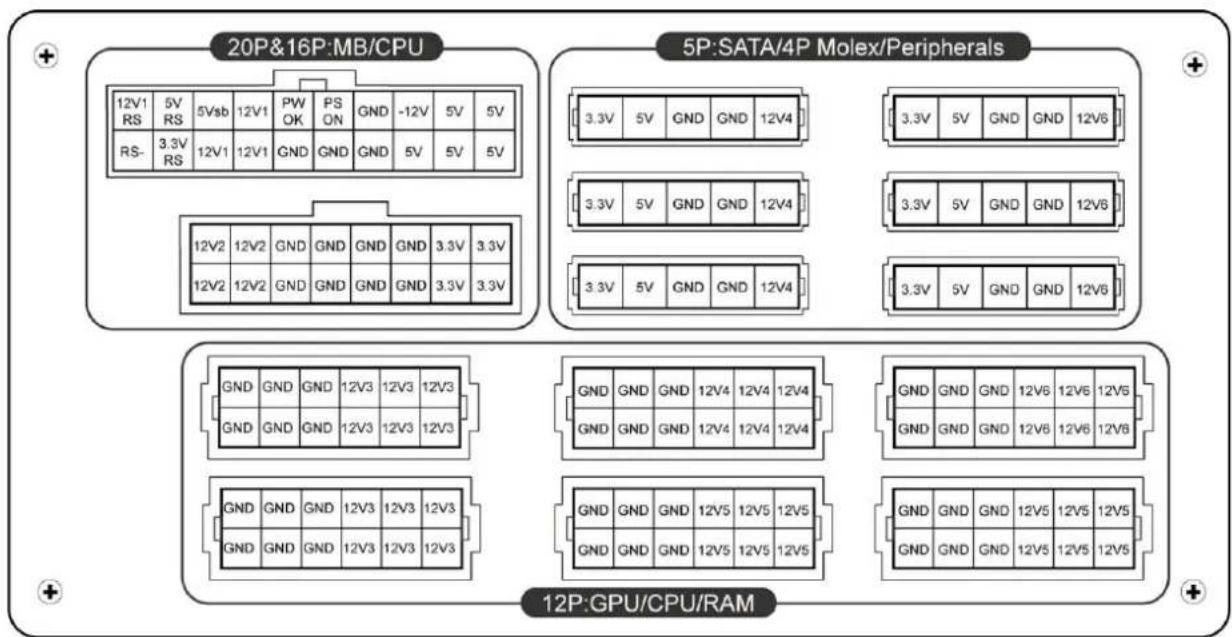

Todos los enchufes están diseñados para que sea imposible conectar cables en la dirección equivocada. Poner un enchufe en un zócalo tiene que ser fácil. Si no puede poner fácilmente el cableado modular original de ENERMAX en un zócalo, por favor, revise si está insertado en la dirección correcta. Nunca lo intente utilizando fuerza ni cambie los pines del voltaje. Eso puede dañar la fuente e invalidar la garantía. Ilustración gráfica de los zócalos modulares y la distribución c.c..

20P&16P:MB/CPU 5P:SATA/4P Molex/Peripherals 12V1 5V RS 5Vsb 12V1 PW OK PS ON GND -12V 5V 5V RS- 3.3V RS 12V1 12V1 GND GND GND 5V 5V 5V 12V2 12V2 GND GND GND GND 3.3V 3.3V 12V2 12V2 GND GND GND GND 3.3V 3.3V GND GND GND 12V3 12V3 12V3 GND GND GND 12V3 12V3 12V3 GND GND GND 12V3 12V3 12V3 GND GND GND 12V5 12V5 12V5 GND GND GND 12V5 12V5 12V5 GND GND GND 12V5 12V5 12V5 12P:GPU/CPU/RAM

*Para tener los conectores 24pin MB y 8pin CPU, hay que conectar los conectores de 16pin y de 20pin en los socket correspondientes.

*Este producto incluye una protección para sobrecarga para una línea múltipla de 12v. Si se deja que muchos periféricos utilicen solo una línea de 12v, esto podría accionar la protección y provocar el apagamiento del sistema. Para repartir la carga de corriente y asegurar la mejor estabilidad y seguridad aconsejamos reconectar ciertos cables de alimentación de los periféricos a otras líncas de 12v.

• TIPOS DE ENCHUFES

	24P placas baseSoporta generaciones nuevas de ATX/EEB/CEB server/workstation.
	8P CPU +12VLa configuración 8-Pin soporta multi-CPU server/workstation y algunos sistemas single-socket extremas.
	4P CPU +12VLa configuración 4-Pin soporta la mayoría de los sistemas single-socket.
	6+2P (8P) PCI Express, en “modo combinado”La configuración 8-pin soporta las nuevas tarjetas gráficas, que necesitan este enchufe de 8-Pin PCI-E.
	6+2P (8P) PCI Express, en “modo separado” / 6P PCI ExpressLa configuración 6-pin soporta la mayoría de las tarjetas gráficas, que necesitan este enchufe de 6-Pin PCI-E.
	SATA^\#1 Para ODD o HDD tipo SATA/SAS.
	4P Molex ^1/2 Para ODD tipo IDE/SCSI/SAS de ”vieja” generación con enchufe 4-P.
	FDDPara discos “Floppy” ó tarjetas de expansión..

1 Unos discos duros de SATA soportan conectores SATA e 4-Pin Molex. Conecte Vd. solamente un enchufe!

Examine su manual para el disco duro para entrar más en detalle.

2 Si van a utilizar dos o más tarjetas vídeo de gama alta, escojan una placa base que tenga conectores 4P Molex /

FDD 4P / 6P PCI-E extra y conéctenlos con su fuente de alimentación. Esto evitará que la placa base se sobrecargue y que por lo tanto cause daños a su sistema y a su fuente de alimentación. Los daños a la placa base y a la fuente provocados por no haber seguido las instrucciones indicadas no serán cubiertos por la garantía del fabricante Enermax. Por favor controle con cuidado el manual de usuario de la placa base para configurar correctamente el sistema y para evitar cualquier daño al sistema y a la fuente de alimentación.

● CABLES MODULARES (contenido)

Por favor utilice solamente cables modulares originales de ENERMAX. Otros cables podrían dañar el sistema e invalidar la garantía.

		2 x 6+2P (8P) PCI-ECable modular para una o dos tarjetas gráficas Performance PCI Express, que necesitan enchufes de 6 o 8-Pin PCI-E.
		8P & 4P +12V CPU/RAM powerCable modular para carga alta server/workstation con más que 4 CPU y 16 GB RAM.
		4 x SATA drivesCable modular para ODD o HDD tipo SATA/SAS de la generación más reciente.
		4 x 4P Molex (IDE/SCSI) drives & 1 x FDD connectorCable modular para ODD o HDD tipo IDE/SCSI/SAS mas 1x FDD (Floppy).
		2 x SATA & 2 x 4P MolexCable modular para ODD o HDD tipo SATA/SAS/ IDE/SCSI/ de la generación más reciente.
		24P MB & 8P CPU

■ Los cables adjuntos podrían diferenciarse por modelo y por región de ventas.
■ Ofreccemos más cables de forma opcional. Por favor revise nuestra página web para obtener más información: www.enermax.com

Nota especial para integradores de sistemas: Si su sistema necesita cables especiales, cables modulares o con un diseño, contacte a un representante de ENERMAX.

● CONECTAR Y EXTRAER CABLES MODULARES

	CONECTAR CABLES MODULARES CON LA FUENTE5-Pin / 12-Pin enchufes de los cables modulares y los zócalos de la fuente tienen marcas blancas de flecha.1. Enchufes negros con zócalos negros y rojos con rojos.2. Flecha con flecha.3. Ahora puede conectarlo fácilmente.
	RENOVAR CABLES MODULARES DE LA FUENTETodos los enchufes 5-Pin / 12-Pin de los cables modulares tienen ganchos para guardar con los zócalos de la fuente. Para quitar un cable modular pulse hacia las flechas y desconecte el enchufe cuidadosamente.

ENCENDIENDO EL SISTEMA

Antes de encenderlo por favor asegúrese de que:

1. El enchufe de la placa base está conectado correctamente.
2. El enchufe del CPU +12V AUX (si es necesario) esté conectado correctamente.

o un enchufe 4-Pin Molex (si es necesario) esté conectado correctamente.

1. Todos los otros enchufes necesarios están conectado correctamente.
2. El cable de la corriente (AC) está conectado correctamente con la fuente y el enchufe!
3. Cierre la caja del sistema!
4. Coloque el interruptor de la fuente en la posición "I".

FUNCIÓNES DE PROTECCIÓN Y SEGURIDAD

La fuente ENERMAX tiene varias funciones de protección y seguridad. En caso de mal funcionamiento se detendrá para proteger todo el sistema de daños. En la mayoría de casos eso será causado por un mal funcionamiento de componentes o mala utilización. En cualquier situación siempre sigua las instrucciones y desconéctela o apáguela:

1. El interruptor de la fuente por "O" y el cable corriente (AC) del enchufe y de la fuente.
2. Todos los componentes, que no son absolutamente necesarios, como ODD. Examine su temperatura por medio del tacto. Si está caliente, puede ser, que los ventiladores del sistema o de la fuente estén dañados o su caja no tenga ventiladores suficientes o es en una mala posición. (Lea nuestras recomendaciones en el comienzo del manual)
3. Espere. por unos minutos hasta que la fuente se haya enfriado.
4. Conecte de nuevo el cable corriente (AC) con enchufe y fuente.
5. Ponga el interruptor de la fuente en "I".
6. Examine Si todos los ventiladores están trabajando.
7. Contacte. el fabricante del componente si piensa que está causando el problema. (como tarjetas o ENERMAX)

Si tiene preguntas o si necesita ayuda, por favor contacte con su vendedor o acuda a una sucursal de ENERMAX o al centro mundial de soporte de ENERMAX.
