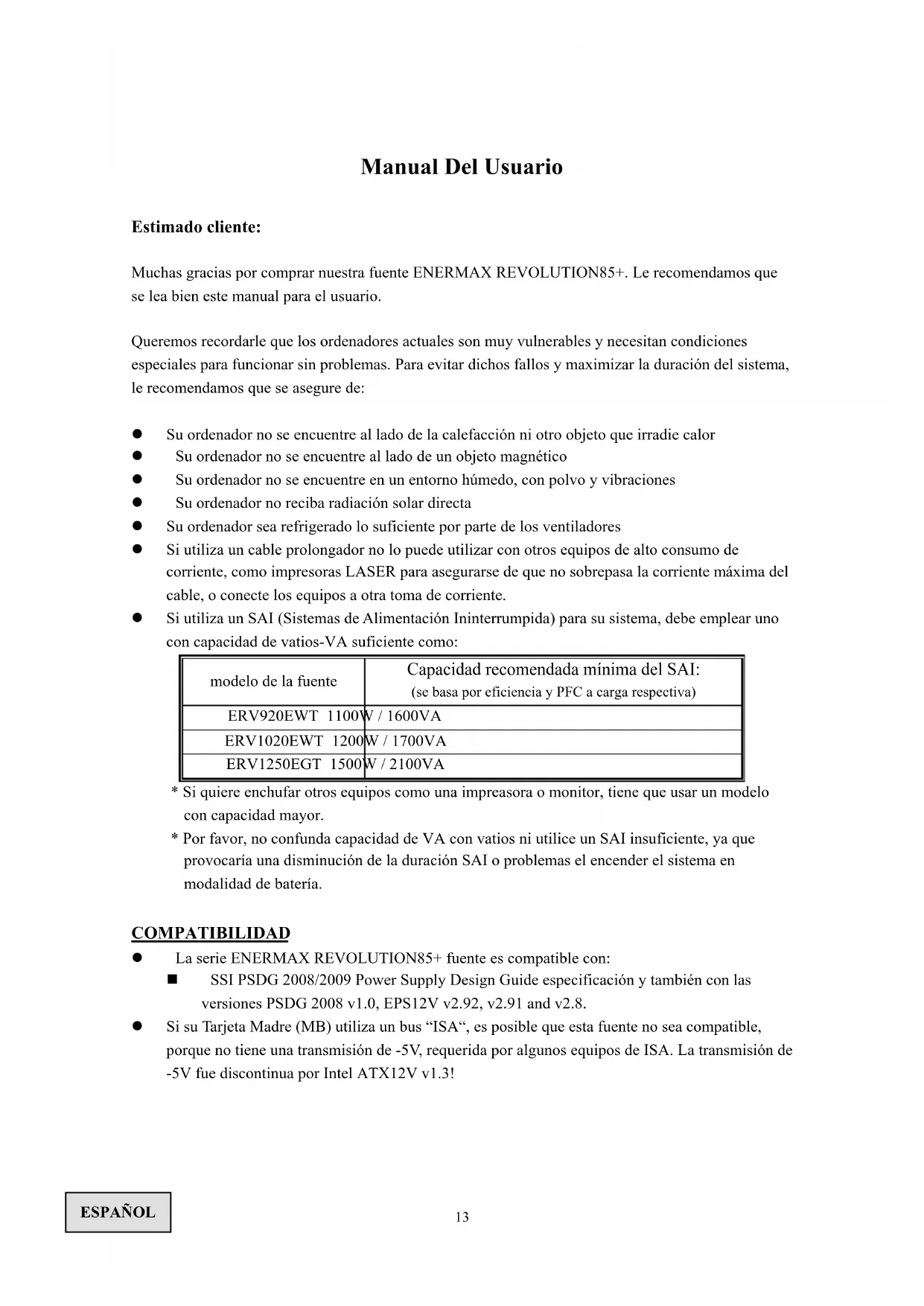

MANUAL DE USUARIO Revolution85+ ERV1020EWT ENERMAX

Muchas gracias por comprar nuestra fuente ENERMAX REVOLUTION85+. Le recomendamos que se lea bien este manual para el usuario.

Queremos recordarle que los ordenadores actuales son muy vulnerables y necesitan condiciones especiales para funcionar sin problemas. Para evitar dichos fallos y maximizar la duración del sistema, le recomendamos que se asegure de:

• Su ordenador no se encuentre al lado de la calefacción ni otro objeto que irradie calor
• Su ordenador no se encuentre al lado de un objeto magnético
• Su ordenador no se encuentre en un entorno húmedo, con polvo y vibraciones
• Su ordenador no reciba radiación solar directa
• Su ordenador sea refrigerado lo suficiente por parte de los ventiladores
• Si utiliza un cable prolongador no lo puede utilizar con otros equipos de alto consumo de corriente, como impresoras LASER para asegurarse de que no sobrepasa la corriente máxima del cable, o conecte los equipos a otra toma de corriente.
• Si utiliza un SAI (Sistemas de Alimentación Ininterrumpida) para su sistema, debe emplear uno con capacidad de vatios-VA suficiente como:

modelo de la fuente	Capacidad recomendada mínima del SAI:(se basa por eficiencia y PFC a carga respectiva)
ERV920EWT 1100W / 1600VA
ERV1020EWT 1200W / 1700VA
ERV1250EGT 1500W / 2100VA

* Si quiere enchufar otros equipos como una impresora o monitor, tiene que usar un modelo con capacidad mayor.
* Por favor, no confunda capacidad de VA con vatios ni utilice un SAI insuficiente, ya que provocaría una disminución de la duración SAI o problemas el encender el sistema en modalidad de batería.

COMPATIBILIDAD

La serie ENERMAX REVOLUTION85+ fuente es compatible con:

SSI PSDG 2008/2009 Power Supply Design Guide especificación y también con las versiones PSDG 2008 v1.0, EPS12V v2.92, v2.91 and v2.8.

- Si su Tarjeta Madre (MB) utiliza un bus “ISA”, es posible que esta fuente no sea compatible, porque no tiene una transmisión de -5V, requerida por algunos equipos de ISA. La transmisión de -5V fue discontinua por Intel ATX12V v1.3!

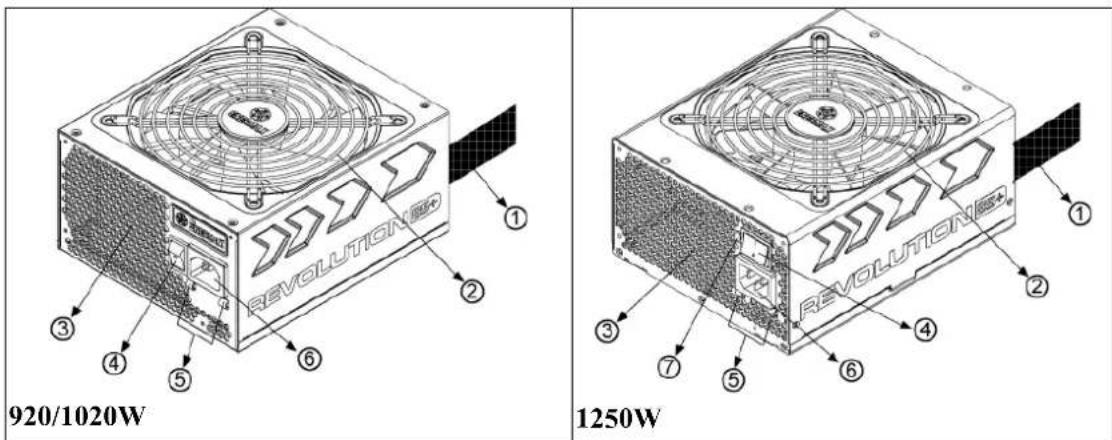

920/1020W 1250W

① Cable del corriente: Por favor, examine el párrafo „CABLES Y ENCHUFES”.
② Ventilador. ^#1
③ Honeycomb air vent. ^#1
④ Interruptor I/O*: separado interruptor de la fuente por En/Paro (I=En, O=Paro). #2
⑤ Cord Guard ^3
⑥ Toma de corriente ^2
⑦ PowerGuard luz

1 Para asegurar la mejor refrigeración del sistema., no obstruye la ventilación de la fuente. Esta fuente se ofrece una función especial “HeatGuard”. Cuando el sistema esta apagado o está en modo ACPI S3/S4, el ventilador de la fuente va a desviar el calor hacia fuera durante 30-60 segundos para bajar la temperatura media del sistema en unos 3-5 °C.

2 Desconecte siempre el cable de la corriente de la fuente y apague el interruptor I/O a "O" para mantener el sistema.

3 El cable de Alimentación puede ser desconectado accidentalmente de la fuente de alimentación ocasionando apagados sin aviso y daños en el PC, Enermax dispone de la tecnología CordGuard manteniendo el conector en su posición correcta y evitando accidentes fortuitos.

① Alojando dentro de la misma fuente el propio conector y así se asegura que el conector sae mantiene en la posición correcta.

② Apretando al mismo tiempo las dos solapas de CordGuard e insertandolos en los huecos donde se aloja el cable de alimentación.

③ Conectar el cable a la fuente.

④ Se cierra CordGuard haciendo presión. Esto permite tener siempre en la posición correcta el dispositivo.

1. CordGuard es un sistema exclusivo de la marca ENERMAX, cualquier intento de instalación en otro dispositivo distinto puede ocasionar problemas.
2. Cuando se hace mantenimiento del sistema con operaciones internas, el cable SIEMPRE debe permanecer desconectado.

CABLES Y ENCHUFES

Todos los enchufes están diseñados para que sea imposible conectar cables en la dirección equivocada. Poner un enchufe en un zócalo tiene que ser fácil. Si no puede poner fácilmente el cableado modular original de ENERMAX en un zócalo, por favor, revise si está insertado en la dirección correcta. Nunca lo intente utilizando fuerza ni cambie los pines del voltaje. Eso puede dañar la fuente e invalidar la garantía.

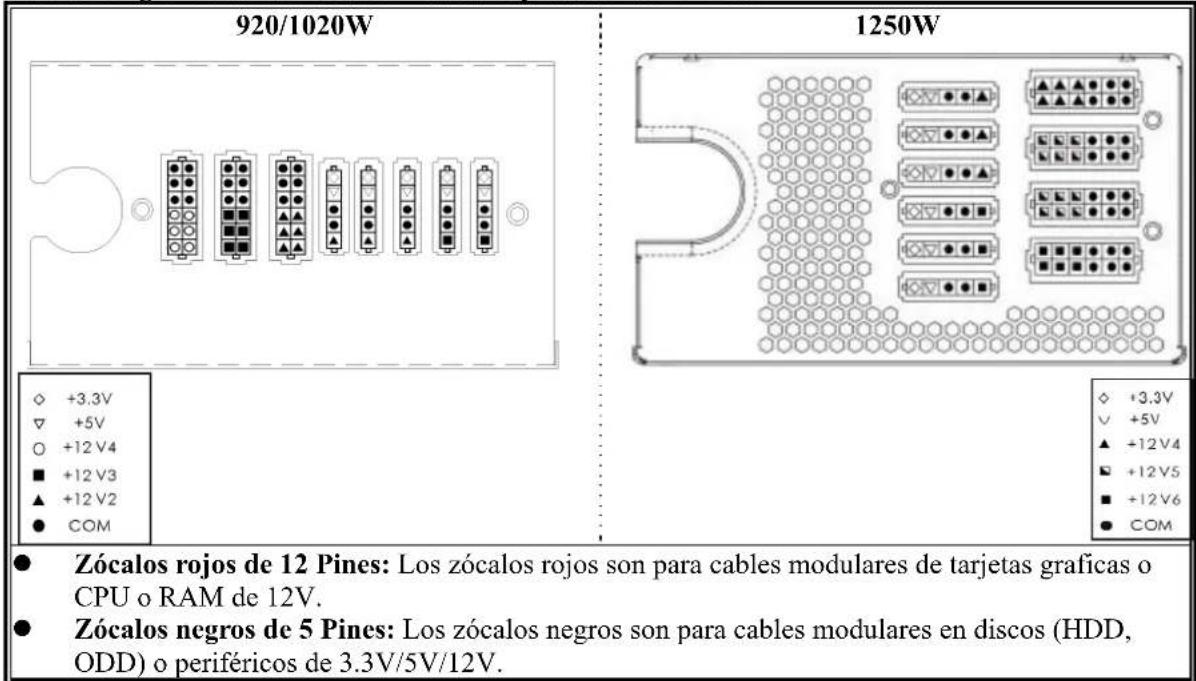

Ilustración gráfica de los zócalos modulares y la distribución c.c..

920/1020W 1250W ◇ +3.3V ▽ +5V ○ +12 V4 ■ +12 V3 ▲ +12 V2 ● COM ◇ +3.3V ▽ +5V ▲ +12 V4 □ +12 V5 ■ +12 V6 ● COM ● Zócalos rojos de 12 Pines: Los zócalos rojos son para cables modulares de tarjetas graficas o CPU o RAM de 12V. ● Zócalos negros de 5 Pines: Los zócalos negros son para cables modulares en discos (HDD, ODD) o periféricos de 3.3V/5V/12V.

• TIPOS DE ENCHUFES

	24P placas baseCable nativo, 12V salida por 12V1Soporta generaciones nuevas de ATX/EEB/CEB server/workstation.
	8P CPU +12VCable nativo, 12V salida por 12V1(920/1020W) / 12V1+V2(1250W)Soporta multi-CPU server/workstation y algunos sistemas single-socket.
	4+4P CPU +12V, en “modo combinado”Cable nativo, 12V salida por 12V1(920/1020W) / 12V1+V2(1250W)La configuración 8-Pin soporta multi-CPU server/workstation y algunos sistemas single-socket extremas.
	4+4P CPU +12V, en “modo separado”Cable nativo, 12V salida por 12V1(920/1020W) / 12V1+V2(1250W)La configuración 4-Pin soporta la mayoría de los sistemas single-socket. Unos sistemas multi-CPU server/workstation posiblemente necesitan este enchufe de 4-Pin 12V. Use el enchufe parcial marcado con “+12V”.
	6+2P (8P) PCI Express, en “modo combinado”Cable nativo, 12V salida por 12V4(920/1020W) / 12V3(1250W)La configuración 8-pin soporta las nuevas tarjetas gráficas, que necesitan este enchufe de 8-Pin PCI-E.
	6+2P (8P) PCI Express, en “modo separado” / 6P PCI ExpressCable nativo, 12V salida por 12V4(920/1020W) / 12V3(1250W)La configuración 6-pin soporta la mayoría de las tarjetas gráficas, que necesitan este enchufe de 6-Pin PCI-E. SATA^\#1 Para ODD o HDD tipo SATA/SAS.
	4P Molex ^\#2 Para ODD tipo IDE/SCSI/SAS de "vieja" generación con enchufe 4-P.
	FDDPara discos “Floppy” ó tarjetas de expansión..
	FM (FAN RPM MONITOR) ^\#3 Para registrar el numero de RPM del ventilador (solo en el modelo de 1250W).

1 Unos discos duros de SATA soportan conectores SATA e 4-Pin Molex. Conecte Vd. solamente un enchufe! Examine su manual para el disco duro para entrar más en detalle.

2 Unas placas base soportan este enchufe para suministrar corriente addicional aparte del enchufe 24-Pin de la placa base. Si su placa base tiene un zócalo de 24-Pin MB, Vd. no debería conectar este enchufe de 4-Pin Molex. Debe examinar Vd. su manual sobre la placa base en detalle.

3 La mayoría de tarjetas madres soportan de dos a cuatro zócalos 3-Pines de ventilación del sistema/fuente, pero solamente uno o dos soportan el señal de RPM. Sí conecta un enchufe FM de la fuente a éstos zócalos, pero no hay señal en el BIOS o en su software de monitor, por favor conéctelo de nuevo a otro zócalo.

● CABLES MODULARES (contenido)

Por favor utilice solamente cables modulares originales de ENERMAX. Otros cables podrían dañar el sistema e invalidar la garantía.

	EMC012: 3 x 4P Molex (IDE/SCSI)Cable modular para ODD o HDD tipo IDE/SCSI/SAS.
	EMC013: 3 x 4P Molex (IDE/SCSI) + 1 x FDDCable modular para ODD o HDD tipo IDE/SCSI/SAS mas 1xFDD (Floppy).
	EMC014: 2 x 6+2P (8P) PCI-E 2.0Cable modular para una o dos tarjetas gráficas Performance PCI Express, que necesitan enchufes de 6 o 8-Pin PCI-E.
	EMC017: 4 x SATACable modular para ODD o HDD tipo SATA/SAS de la generación más reciente.

■ Los cables adjuntos podrían diferenciarse por modelo y por región de ventas.
■ Ofrecemos más cables de forma opcional. Por favor revise nuestra página web para obtener más información: www.enermax.com

Nota especial para integradores de sistemas: Si su sistema necesita cables especiales, cables modulares o con un diseño, contacte a un representante de ENERMAX.

● CONECTAR Y EXTRAER CABLES MODULARES

CONECTAR CABLES MODULARES CON LA FUENTE5-Pin / 12-Pin enchufes de los cables modulares y los zócalos de la fuente tienen marcas blancas de flecha.1. Enchufes negros con zócalos negros y rojos con rojos.2. Flecha con flecha.3. Ahora puede conectarlo fácilmente.

RENOVAR CABLES MODULARES DE LA FUENTE

Todos los enchufes 5-Pin / 12-Pin de los cables modulares tienen ganchos para guardar con los zócalos de la fuente. Para quitar un cable modular pulse hacia las flechas y desconecte el enchufe cuidadosamente.

ENCENDIENDO EL SISTEMA

Antes de encenderlo por favor asegúrese de que:

1. El enchufe de la placa base está conectado correctamente.
2. El enchufe del CPU +12V AUX (si es necesario) esté conectado correctamente.
   o un enchufe 4-Pin Molex (si es necesario) esté conectado correctamente.
3. Todos los otros enchufes necesarios están conectado correctamente.
4. El cable de la corriente (AC) está conectado correctamente con la fuente y el enchufe!
5. Cierre la caja del sistema!
6. Coloque el interruptor de la fuente en la posición "I".

FUNCIÓNES DE PROTECCIÓN Y SEGURIDAD

Esta fuente está equipada con la función PowerGuard (1250W) para monitor el estado de la fuente.

Con un luz de tres colores, le indica el estado de la fuente. En un estado anormal, la fuente se apagará automáticamente para protegerse ella misma del resto de los otros componentes del sistema.

PowerGuard indicación (1250W)

LED	EN/PARO botón	información & que hacer
PARO	PARO	* No hay corriente- Ponga el interruptor en la posición EN..
PARO	EN	* No hay corriente o la fuente está dañada.- Examine, si el cable de corriente esta conectado correctamente. Si no hay ninguna indicación del LED- Contacte el centro de servicios de ENERMAX.
NARANJA	EN	La fuente está normal y el sistema en modo de espera / sueño.
VERDE	EN	La fuente se encuentra en estado normal y el sistema en operación
ROJO	EN	* El sistema está mal y se ha activado un circuito de protección.Si enciende el sistema y la fuente no le da ninguna reacción, pero el LED se cambia a rojo:- Se ha activado la protección de corto circuito- Examine si todos los enchufes están correctamente conectados y limpie el sistema de objetos extraños, que podrían causar el corto circuito.Si la fuente se apaga durante la operación- Toque la caja de la fuente para examinar si esté caliente. Si lo está, espere unos minutos para su correcta refrigeración y encienda de nuevo el sistema para comprobar, si todos las ventiladores están trabajando.Cambie los ventiladores por unos adicionales.- Si ocurre de nuevo, compruebe todos los enchufes y conéctelos a otros zócalos..

Si tiene preguntas o si necesita ayuda, por favor contacte con su vendedor o acuda a una sucursal de ENERMAX o al centro mundial de soporte de ENERMAX.

La información contenida en este documento está sujeta a cambios sin previo aviso.

©2010 ENERMAX Technology Corporation. Reservados todos los derechos. Se prohíbe estrictamente la reproducción de este documento en cualquier forma sin permiso en escrito de ENERMAX.
