BEDIENUNGSANLEITUNG Revolution85+ ERV1020EWT ENERMAX

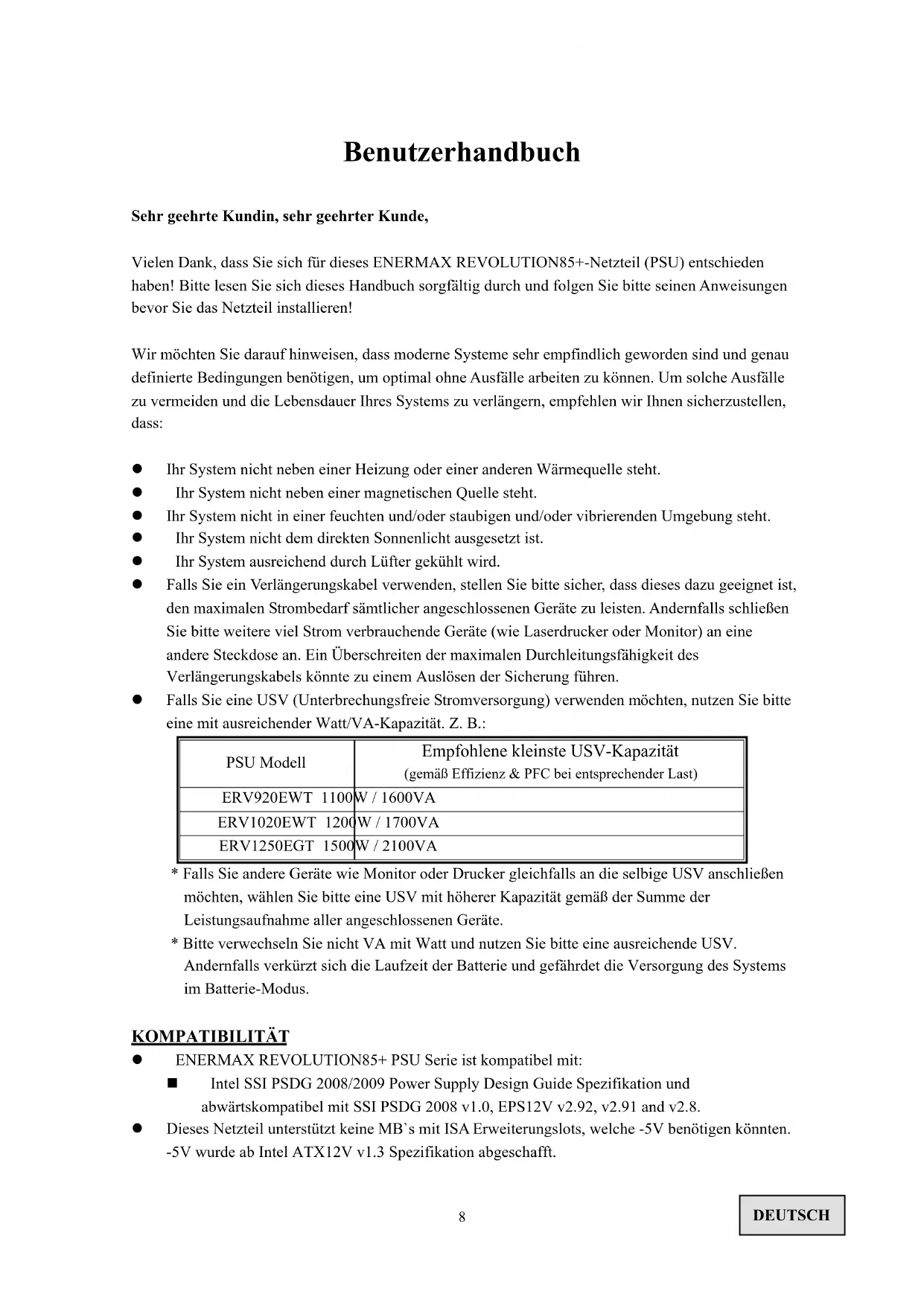

©2010 ENERMAX Technology Corporation. All rights reserved. Specifications are subject to change without prior notice. Actual product and accessories may differ from illustrations. Omissions and printing errors excepted. Content of delivery might differ in different countries or areas. Some trademarks may be claimed as the property of others. Reproduction in any manner without the written permission of ENERMAX is strictly forbidden. ENGLISH8 Benutzerhandbuch Sehr geehrte Kundin, sehr geehrter Kunde, Vielen Dank, dass Sie sich für dieses ENERMAX REVOLUTION85+-Netzteil (PSU) entschieden haben! Bitte lesen Sie sich dieses Handbuch sorgfältig durch und folgen Sie bitte seinen Anweisungen bevor Sie das Netzteil installieren! Wir möchten Sie darauf hinweisen, dass moderne Systeme sehr empfindlich geworden sind und genau definierte Bedingungen benötigen, um optimal ohne Ausfälle arbeiten zu können. Um solche Ausfälle zu vermeiden und die Lebensdauer Ihres Systems zu verlängern, empfehlen wir Ihnen sicherzustellen, dass: Ihr System nicht neben einer Heizung oder einer anderen Wärmequelle steht. Ihr System nicht neben einer magnetischen Quelle steht. Ihr System nicht in einer feuchten und/oder staubigen und/oder vibrierenden Umgebung steht. Ihr System nicht dem direkten Sonnenlicht ausgesetzt ist. Ihr System ausreichend durch Lüfter gekühlt wird. Falls Sie ein Verlängerungskabel verwenden, stellen Sie bitte sicher, dass dieses dazu geeignet ist, den maximalen Strombedarf sämtlicher angeschlossenen Geräte zu leisten. Andernfalls schließen Sie bitte weitere viel Strom verbrauchende Geräte (wie Laserdrucker oder Monitor) an eine andere Steckdose an. Ein Überschreiten der maximalen Durchleitungsfähigkeit des Verlängerungskabels könnte zu einem Auslösen der Sicherung führen. Falls Sie eine USV (Unterbrechungsfreie Stromversorgung) verwenden möchten, nutzen Sie bitte eine mit ausreichender Watt/VA-Kapazität. Z. B.: PSU Modell Empfohlene kleinste USV-Kapazität (gemäß Effizienz & PFC bei entsprechender Last)
- Falls Sie andere Geräte wie Monitor oder Drucker gleichfalls an die selbige USV anschließen möchten, wählen Sie bitte eine USV mit höherer Kapazität gemäß der Summe der Leistungsaufnahme aller angeschlossenen Geräte.

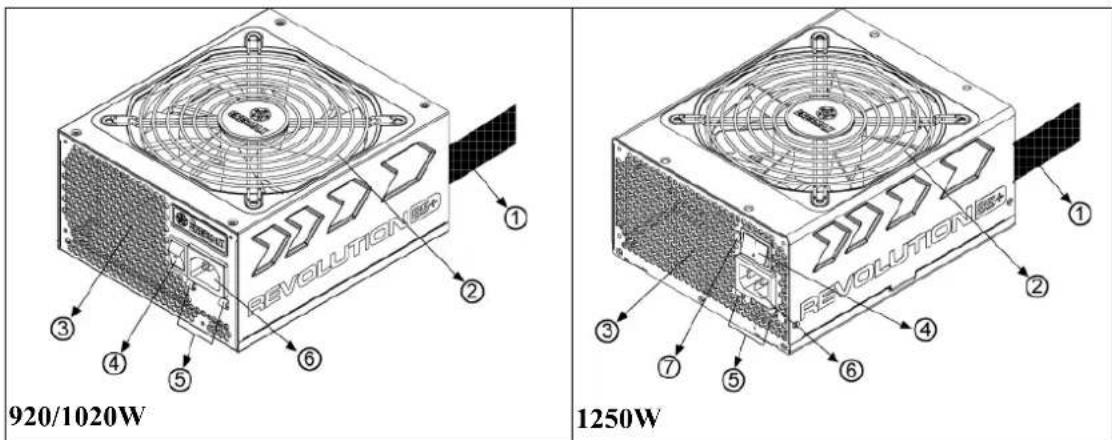

- Bitte verwechseln Sie nicht VA mit Watt und nutzen Sie bitte eine ausreichende USV. Andernfalls verkürzt sich die Laufzeit der Batterie und gefährdet die Versorgung des Systems im Batterie-Modus. KOMPATIBILITÄT ENERMAX REVOLUTION85+ PSU Serie ist kompatibel mit: Intel SSI PSDG 2008/2009 Power Supply Design Guide Spezifikation und abwärtskompatibel mit SSI PSDG 2008 v1.0, EPS12V v2.92, v2.91 and v2.8. Dieses Netzteil unterstützt keine MB`s mit ISA Erweiterungslots, welche -5V benötigen könnten. -5V wurde ab Intel ATX12V v1.3 Spezifikation abgeschafft. DEUTSCH9 DETAILBESCHREIBUNG 920/1020W 1250W 1 Ausgangskabel: Bitte lesen Sie den Abschnitt „Kabel & Anschlüsse“. 2 Lüfter. # 1 3 Honigwabenluftauslass. # 1 4 I/O Schalter*: separater Netzteil An/Aus-Schalter (I=AN, O=AUS). # 2 5 CordGuard # 3 6 Stromeingang # 2 7 PowerGuard LED #1 Bitte blockieren Sie nicht die Lufteinlässe/Luftauslässe, um eine bestmögliche Systemkühlung zu gewährleisten. Dieses PSU verfügt über eine besondere HeatGuard-Funktion: Wenn das System abgeschaltet oder in den ACPI S3/S4 Schlafmodus gebracht wird, wird der PSU-Lüfter die Restwärme für 30-60 Sek. abführen und so die Lebensdauer des Systems verlängern. #2 Entfernen Sie immer das Stromkabel vom Netzteil und schalten Sie den I/O-Schalter auf „O“ während Sie am System arbeiten. #3 Der Netzstecker kann sich auf unterschiedliche Weise lösen. Der ENERMAX-CordGuard fixiert den Stecker am Netzteil. Er verhindert unfreiwillige Systemabstürze durch einen versehentlich gezogenen Netzstecker. ① Setzen Sie das Netzteil in das Gehäuse ein. Stellen Sie sicher, dass der Netzschalter auf “O“ (Aus) steht. ② Drücken Sie die beiden Seiten des CordGuard zusammen und befestigen Sie ihn an der dafür vorgesehenen Stelle. ③ Schließen Sie das Netzkabel am Netzteil an. ④ Klappen Sie den CordGuard herunter und sichern Sie auf diese Weise den Netzstecker.
1. Der CordGuard ist nur für Netzkabel geeignet, die mit CordGuard-kompatiblen
ENERMAX-Netzteilen ausgeliefert wurden. Andere Netzkabel sind mit dem ENERMAX-CordGuard ggf. nicht kompatibel.
2. Beim Zusammenbauen oder bei der Wartung des Systems ziehen Sie bitte immer den
Netzstecker oder stellen Sie den Netzschalter auf “O“(Aus). DEUTSCH10

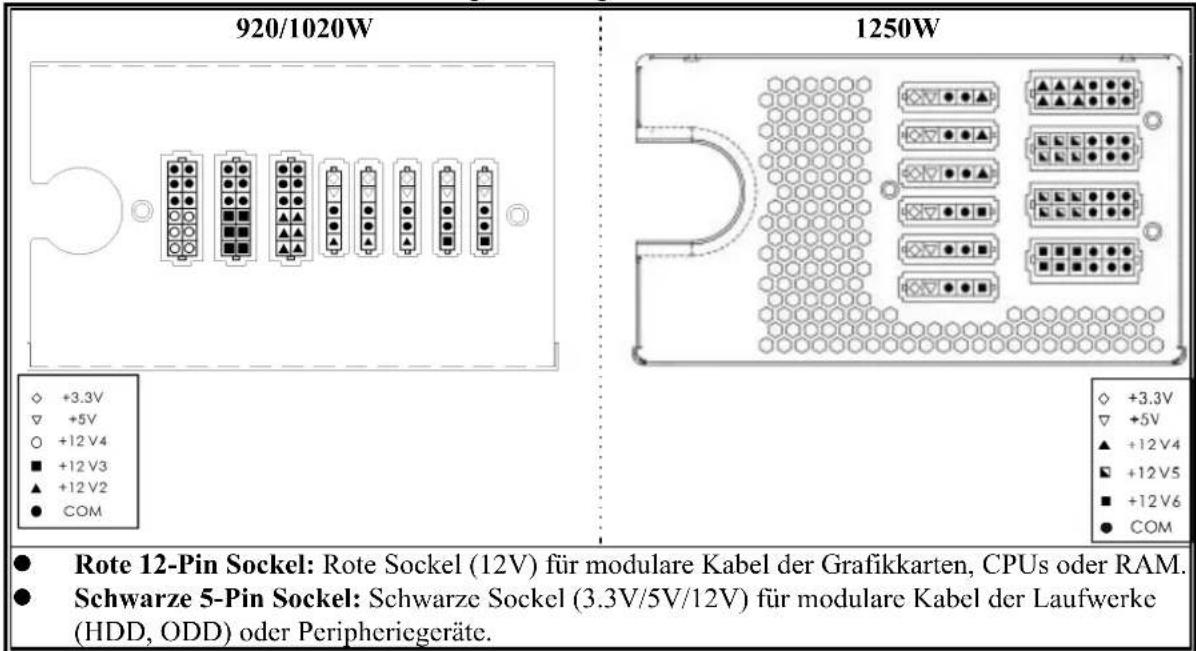

Alle Sockel und Anschlüsse sind so entworfen, dass ein Anschluss in falscher Ausrichtung nahezu unmöglich ist. Der Anschluss an die kompatiblen Sockel gestaltet sich leichtgängig und ohne größeren Widerstand. Wenn Sie einen originalen ENERMAX Anschluss nicht auf Anhieb mit einer Komponente verbinden können, überprüfen Sie bitte, ob Sie die richtige Ausrichtung gewählt haben. Versuchen Sie es keinesfalls mit Gewalt! Verändern Sie nicht die Anschlüsse! Dies könnte das Netzteil beschädigen und hat das Erlöschen der Garantie zur Folge!Folgende Grafik illustriert das Layout der modularen Sockel und deren DC Leitungsverteilung. 920/1020W 1250W Rote 12-Pin Sockel: Rote Sockel (12V) für modulare Kabel der Grafikkarten, CPUs oder RAM. Schwarze 5-Pin Sockel: Schwarze Sockel (3.3V/5V/12V) für modulare Kabel der Laufwerke (HDD, ODD) oder Peripheriegeräte. Anschlusstypen
24P Mainboard Natives Kabel, 12V Leitung versorgt durch 12V1 Für die neueste Generation von ATX/EEB/CEB Server/Workstation MB’s.
Natives Kabel, 12V Leitung versorgt durch 12V1(920/1020W) / 12V1+12V2(1250W) Unterstützt Multi-CPU Server/Workstation-Systeme und einige Ein-Sockel Systeme. 4+4P (8P) CPU +12V, in “kombiniertem Modus” Natives Kabel, 12V Leitung versorgt durch 12V1(920/1020W) / 12V1+12V2(1250W) Unterstützt Multi-CPU Server/Workstation-Systeme und einige Hochleistungs-Einzel-CPU Systeme. 4+4P (8P) CPU +12V, in “getrenntem Modus” Natives Kabel, 12V Leitung versorgt durch 12V1(920/1020W)/12V1+12V2(1250W) 4-Pin Konfiguration unterstützt herkömmliche Einzel-CPU Systeme. Einige Multi-CPU Systeme benötigen möglicherweise ebenfalls diesen Stecker zusätzlich. Bitte verwenden Sie das Modul mit der „+12V” Markierung. 6+2P (8P) PCI Express, in “kombiniertem Modus” Natives Kabel, 12V Leitung versorgt durch 12V4(920/1020W) / 12V3(1250W) 8-pin Konfiguration unterstützt die neuesten Grafikkarten, welche diesen 8-Pin PCI-E Stecker benötigen. 6+2P (8P) PCI Express, in “getrenntem Modus” / 6P PCI Express Natives Kabel, 12V Leitung versorgt durch 12V4(920/1020W) / 12V3(1250W) 6-Pin Konfiguration unterstützt die meisten Grafikkarten, welche diesen 6-Pin PCI-E Stecker benötigen. DEUTSCH11 SATA # 1 Für SATA/SAS-Laufwerke. 4P Molex # 2 Für IDE/SCSI/SAS-Laufwerke oder einige AGP Grafikkarten mit traditionellem 4-Pin Stecker. FDD Für Floppy-Laufwerke oder einige Erweiterungskarten. FM (FAN RPM MONITOR) # 3 Zum Auslesen der Lüfterdrehzahl (nur 1250W-Modell) #1 Einige SATA-Laufwerke unterstützen SATA & 4-Pin Molex Stecker. Schließen Sie nur einen Stecker an! Lesen Sie ansonsten im Handbuch des Laufwerks nach! #2 Einige MB´s unterstützen diesen Stecker zur zusätzlichen Stromversorgung des 20-Pin MB-Steckers. Falls Ihr MB einen 24-Pin MB-Sockel besitzt, sollten Sie den 4-Pin Molex Stecker nicht anschließen. Lesen Sie dies bitte im Handbuch des MB´s nach! #3 Die meisten MB´s verfügen zwar über zwei bis vier 3-Pin Lüftersockel. Nicht jedes MB unterstützt jedoch das Lüftertachosignal (FM). Wenn Sie den PSU FM-Stecker an das MB anschließen, aber ihr BIOS oder Ihre Systemmonitorsoftware das Signal nicht anzeigt, schließen Sie bitte den PSU FM-Stecker an einen anderen Sockel an. MODULARE KABEL (im Lieferumfang enthalten) Benutzen Sie nur original ENERMAX modulare Kabel für dieses PSU. Andere Kabel könnten das PSU und Ihr System beschädigen und den Garantieverlust zur Folge haben! EMC012: 3 x 4P Molex (IDE/SCSI) Modulares Kabel für IDE/SCSI/SAS-Laufwerke und andere Peripheriegeräte. EMC013: 3 x 4P Molex (IDE/SCSI) & 1 x FDD Modulares Kabel für IDE/SCSI/SAS-Laufwerke und Peripheriegeräte + 1x FDD-Anschluss. EMC014: 2 x 6+2P (8P) PCI-E 2.0 Modulares Kabel für 1 oder 2 Performance PCI Express Grafikkarten, welche 6P oder 8P PCI-E Stecker benötigen. EMC017: 4 x SATA Modulares Kabel für SATA/SAS-Laufwerke wie ODD und HDD. Die im Lieferumfang enthaltenen modularen Kabel können je nach Modell und Region variieren. Wir bieten weitere optionale Kabel an. Bitte besuchen Sie unsere Webseite: www.enermax.de
Besonderer Hinweis für Systemintegratoren: Falls Ihr System besondere modulare Kabelkonfigurationen oder Designs benötigt, sprechen Sie bitte mit einem ENERMAX Vertriebsbeauftragten.
VERBINDEN & ENTFERNEN VON MODULAREN KABELN
Modulare Kabel an das Netzteil anschließen Die 5-Pin / 12-Pin Stecker auf den modularen Kabeln und den Sockeln des Netzteils haben weiße Pfeilmarkierungen. Folgende Regeln machen die Anwendung einfach:
1. Schwarze Stecker zu schwarzen Sockeln und rote zu roten.
2. Pfeilmarkierung zu Pfeilmarkierung.
DEUTSCH12 Modulare Kabel vom Netzteil entfernen Alle 5-Pin / 12-Pin Stecker auf den modularen Kabeln haben zwei Haken zum Einrasten mit den Sockeln des Netzteils. Um ein modulares Kabel zu entfernen, pressen Sie bitten gegen die zwei Haken und ziehen Sie den Stecker dann sanft heraus.
EINSCHALTEN IHRES SYSTEMS
Vor dem Einschalten Ihres Systems stellen Sie bitte sicher, dass:
1. Mainboard-Stromanschluss (24P) korrekt angeschlossen ist.
2. CPU +12V ATX Stromanschluss (4 oder 8 Pin Konfiguration) (falls für MB erforderlich) korrekt
angeschlossen ist, oder ein 4-Pin Molex-Stromanschluss (falls für MB erforderlich) korrekt angeschlossen ist.
3. Alle anderen erforderlichen Stromanschlüsse korrekt angeschlossen sind.
4. Kaltgerätekabel (Stromkabel) korrekt an Steckdose und Netzteil angeschlossen ist.
5. Das Systemgehäuse verschlossen und verschraubt ist!
6. Drücken Sie am Netzteil den I/O-Schalter auf “I” (ON). Das System ist jetzt bereit!
SICHERHEITSFUNKTIONEN Dieses PSU verfügt über die PowerGuard (1250W) & SafeGuard Sicherheitsfunktionen. Die dreifarbige LED des PowerGuard informiert über den derzeitigen PSU Status. Im Fall der meisten abnormen Situationen wird sich das Netzteil zum Schutz Ihres gesamten Systems automatisch abschalten, um Schäden zu vermeiden. PowerGuard Indikation (1250W) LED AN/AUS Schalter Informationen & was ist zu tun? AUS AUS
- Keine Stromversorgung - Schalten Sie das PSU mittels I/O-Schalter ein. AUS AN
- Keine Stromversorgung oder Versagen des PSU - Prüfen Sie, ob das Stromkabel richtig angeschlossen ist. Falls die LED noch immer nicht leuchtet, kontaktieren Sie ENERMAX! ORANGE AN PSU normal und das System ist im Stand-by/Schlafmodus
PSU normal und System im Betrieb ROT AN
- System abnormal, Sicherheitsfunktion aktiviert. Falls Sie das System einschalten und das PSU nicht reagiert und sich die LED von ORANGE zu ROT ändert: - Kurzschlusssicherung aktiviert - Prüfen Sie, ob alle Stecker korrekt angeschlossen sind und säubern Sie das Gehäuse von allen Gegenständen, welche den Kurzschluss verursacht haben könnten. Falls während eines normalen Betriebs das PSU plötzlich abschaltet: - Berühren Sie das Netzteil vorsichtig, um zu prüfen, ob es stark erhitzt ist. Warten Sie einige Minuten, bis sich das Netzteil abgekühlt hat und starten Sie dann das System erneut, um zu sehen, ob PSU- und alle Systemlüfter laufen. Ersetzen oder erweitern Sie diese, falls erforderlich. - Falls sich das Problem wiederholen sollte, prüfen Sie alle Steckverbindungen und stecken Sie Stecker am PSU für eine 12V Lastumverteilung um. Falls Sie Fragen haben oder Support benötigen, wenden Sie sich bitte an Ihren Händler, Ihre nächste ENERMAX-Niederlassung, deren Agenten oder an das ENERMAX Headquarter Service Center! Schnelle Hilfe bei allen Fragen zu ENERMAX-Produkten erhalten Sie auch online im internationalen ENERMAX-Support-Forum: http://forum.enermax.com. Die Informationen in diesem Dokument unterliegen unangekündigten Änderungen. ©2010 ENERMAX Technology Corporation. Alle Rechte vorbehalten. Die Vervielfältigung dieses Dokuments in jeglicher Form ist ohne schriftliche Genehmigung durch ENERMAX streng untersagt. DEUTSCH13
