MANUAL DE USUARIO KFBES890 BLACK & DECKER

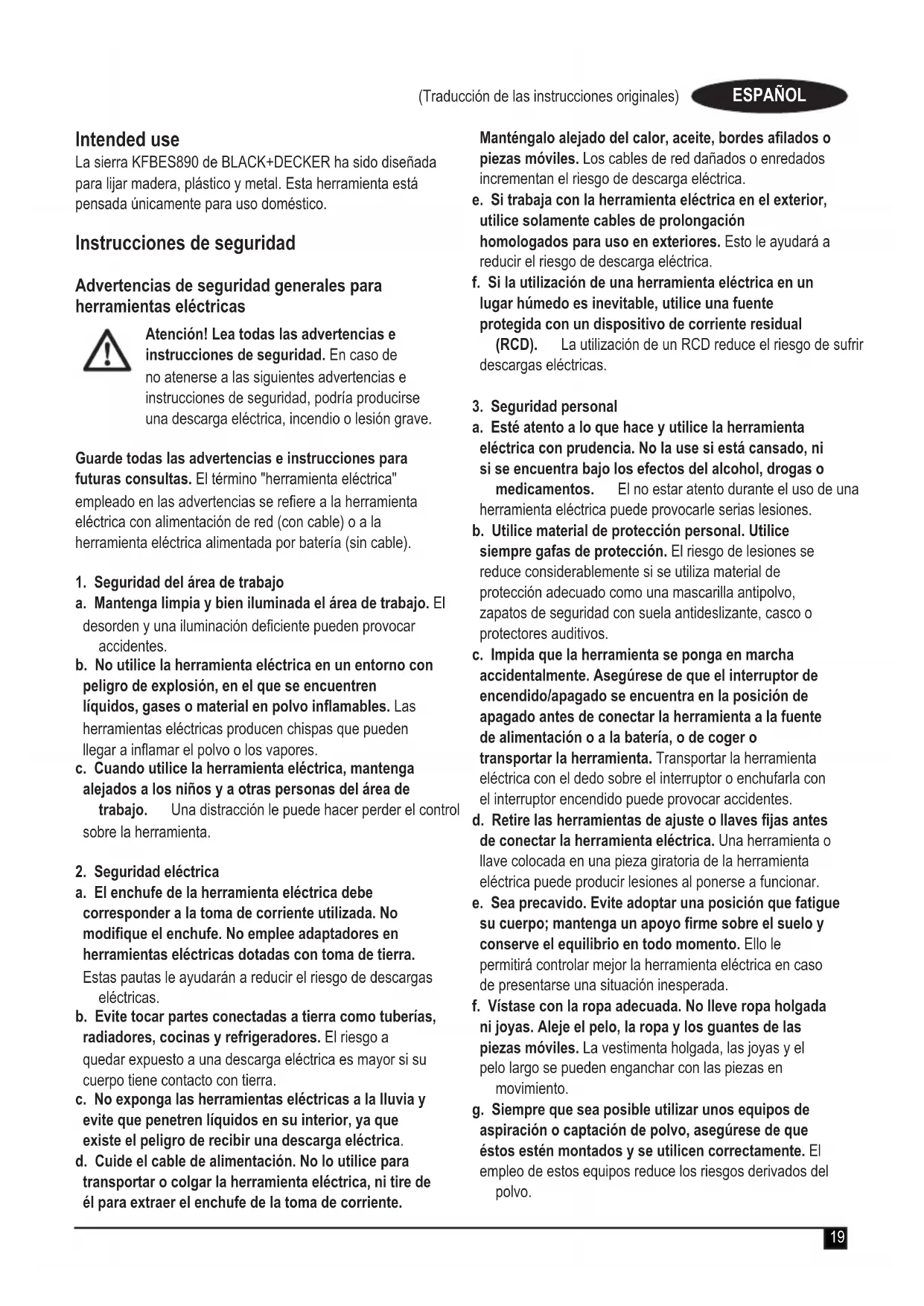

1. Seguridad del área de trabajo

a. Mantenga limpia y bien iluminada el área de trabajo. El desorden y una iluminación deciente pueden provocar accidentes. b. No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren líquidos, gases o material en polvo inamables. Las herramientas eléctricas producen chispas que pueden llegar a inamar el polvo o los vapores. c. Cuando utilice la herramienta eléctrica, mantenga alejados a los niños y a otras personas del área de trabajo. Una distracción le puede hacer perder el control sobre la herramienta.

2. Seguridad eléctrica

a. El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No modique el enchufe. No emplee adaptadores en herramientas eléctricas dotadas con toma de tierra. Estas pautas le ayudarán a reducir el riesgo de descargas eléctricas. b. Evite tocar partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una descarga eléctrica es mayor si su cuerpo tiene contacto con tierra. c. No exponga las herramientas eléctricas a la lluvia y evite que penetren líquidos en su interior, ya que existe el peligro de recibir una descarga eléctrica. d. Cuide el cable de alimentación. No lo utilice para transportar o colgar la herramienta eléctrica, ni tire de él para extraer el enchufe de la toma de corriente. Manténgalo alejado del calor, aceite, bordes alados o piezas móviles. Los cables de red dañados o enredados incrementan el riesgo de descarga eléctrica. e. Si trabaja con la herramienta eléctrica en el exterior, utilice solamente cables de prolongación homologados para uso en exteriores. Esto le ayudará a reducir el riesgo de descarga eléctrica. f. Si la utilización de una herramienta eléctrica en un lugar húmedo es inevitable, utilice una fuente protegida con un dispositivo de corriente residual (RCD). La utilización de un RCD reduce el riesgo de sufrir descargas eléctricas.

3. Seguridad personal

a. Esté atento a lo que hace y utilice la herramienta eléctrica con prudencia. No la use si está cansado, ni si se encuentra bajo los efectos del alcohol, drogas o medicamentos. El no estar atento durante el uso de una herramienta eléctrica puede provocarle serias lesiones. b. Utilice material de protección personal. Utilice siempre gafas de protección. El riesgo de lesiones se reduce considerablemente si se utiliza material de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco o protectores auditivos. c. Impida que la herramienta se ponga en marcha accidentalmente. Asegúrese de que el interruptor de encendido/apagado se encuentra en la posición de apagado antes de conectar la herramienta a la fuente de alimentación o a la batería, o de coger o transportar la herramienta. Transportar la herramienta eléctrica con el dedo sobre el interruptor o enchufarla con el interruptor encendido puede provocar accidentes. d. Retire las herramientas de ajuste o llaves jas antes de conectar la herramienta eléctrica. Una herramienta o llave colocada en una pieza giratoria de la herramienta eléctrica puede producir lesiones al ponerse a funcionar. e. Sea precavido. Evite adoptar una posición que fatigue su cuerpo; mantenga un apoyo rme sobre el suelo y conserve el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. f. Vístase con la ropa adecuada. No lleve ropa holgada ni joyas. Aleje el pelo, la ropa y los guantes de las piezas móviles. La vestimenta holgada, las joyas y el pelo largo se pueden enganchar con las piezas en movimiento. g. Siempre que sea posible utilizar unos equipos de aspiración o captación de polvo, asegúrese de que éstos estén montados y se utilicen correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo.20 (Traducción de las instrucciones originales) ESPAÑOL

4. Uso y cuidado de herramientas eléctricas

a. No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica adecuada para cada aplicación. Con la herramienta eléctrica adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado. b. No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben repararse. c. Desconecte de la herramienta eléctrica el enchufe de la fuente de alimentación y de la batería antes de realizar cualquier ajuste, cambiar accesorios o guardar la herramienta. Esta medida preventiva reduce el riesgo de encender accidentalmente la herramienta eléctrica. d. Guarde las herramientas eléctricas fuera del alcance de los niños y de las personas que no estén familiarizadas con su uso. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. e. Cuide sus herramientas eléctricas con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta. Si la herramienta eléctrica estuviese defectuosa, haga que la reparen antes de volver a utilizarla. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deciente. f. Mantenga las herramientas de corte limpias y aladas. Las herramientas de corte mantenidas correctamente se dejan guiar y controlar mejor. g. Utilice la herramienta eléctrica, los accesorios, los útiles de la herramienta, etc. de acuerdo con estas instrucciones, y tenga en cuenta las condiciones de trabajo y la tarea que se va a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

a. Esta herramienta eléctrica sólo la puede reparar personal técnico autorizado que emplee exclusivamente piezas de repuesto originales. Solamente así se garantiza la seguridad de la herramienta eléctrica.

¡Atención! Advertencias de seguridad adicionales para sierras de calar y sierras de vaivén u Sujete la herramienta eléctrica por la supercie de agarre protegida cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con cableado oculto o con su propio cable. El contacto del accesorio de corte con un cable conectado a la red eléctrica podría hacer que las partes metálicas de la herramienta transmitieran esa electricidad y producir una descarga al usuario. u Utilice pinzas u otro método práctico para asegurar y sujetar la pieza de trabajo a una plataforma estable. Si sostiene la pieza con la mano o contra el cuerpo, podría provocar su inestabilidad y perder el control.

¡Atención! El contacto o inhalación del polvo procedente de la sierra puede suponer un peligro para la salud del usuario y de cualquier otra persona que se encuentre a su alrededor. Utilice una mascarilla diseñada especícamente para proteger contra el polvo y los vapores, y asegúrese de que las demás personas que se encuentren dentro o vayan a entrar en el área de trabajo también estén protegidas. u Mantenga las manos alejadas de la zona de corte. No ponga nunca la mano bajo la pieza de trabajo. No introduzca los dedos en los alrededores de la cuchilla de vaivén ni en el enganche de ésta. No agarre la zapata para estabilizar la sierra. u Mantenga las hojas aladas. La hojas ojas o dañadas pueden provocar que la sierra dé un viraje brusco o se paralice al ejercer la presión para el corte. Utilice siempre el tipo de hoja de sierra apropiado para cada material de trabajo y tipo de corte. u Al cortar una cañería o tubo, asegúrese de que no contiene restos de agua, cableado eléctrico, etc. u No toque la pieza de trabajo o la hoja justo después de utilizar la herramienta. Pueden alcanzar temperaturas muy elevadas. u Tenga en cuenta los peligros ocultos; antes de serrar paredes, suelos o techos, compruebe la ubicación de los cables y tubos. u La hoja seguirá moviéndose después de soltar el interruptor. Apague la herramienta y espere siempre a que la hoja se detenga completamente antes de dejar la herramienta. u En este manual de instrucciones se describe el uso para el que se ha diseñado la herramienta. La utilización de accesorios o la realización de operaciones con esta herramienta distintas de las recomendadas en este manual de instrucciones puede implicar un riesgo de lesiones o daños materiales. No ingiera alimentos ni bebidas, ni fume en el área de trabajo.21 (Traducción de las instrucciones originales) ESPAÑOL Poda Antes de intentar podar un árbol, asegúrese de que no existen ordenanzas o normas municipales que prohíban o controlen la tala de árboles. u Tenga en cuenta la dirección en la que pueden caer las ramas. Considere todas las condiciones que puedan inuir en la dirección de caída, incluidas las siguientes: u la longitud y el peso de la rama que va a cortar; u la dirección de caída prevista; u cualquier putrefacción o estructura de rama pesada y poco común; u la presencia de árboles circundantes y obstáculos, u como líneas de teléfono o de tendido eléctrico; u las ramas que se entrelazan; u la velocidad y dirección del viento. u Tenga en cuenta el acceso a la rama del árbol. Es probable que las ramas oscilen hacia el tronco. Además del usuario, cualquier persona, edicio u objeto que se encuentre debajo de la rama corre el riesgo de resultar golpeado por esta al caer. Seguridad de terceros u Ninguna persona (incluyendo niños) con capacidades físicas, sensoriales o mentales disminuidas, o que carezca de experiencia y conocimientos, debe utilizar este aparato, salvo que haya recibido supervisión o formación con respecto al uso del aparato por parte de una persona responsable de su seguridad. u Los niños deben vigilarse en todo momento para garantizar que el aparato no se toma como elemento de juego. Riesgos residuales El uso de esta herramienta puede producir riesgos residuales adicionales no incluidos en las advertencias de seguridad adjuntas. Estos riesgos se pueden generar por un uso incorrecto, demasiado prolongado, etc. El cumplimiento de las normas de seguridad correspondientes y el uso de dispositivos de seguridad no evitan ciertos riesgos residuales. Estos riesgos incluyen: u Lesiones producidas por el contacto con piezas móviles o giratorias. u Lesiones producidas al cambiar cualquier pieza, cuchilla o accesorio. u Lesiones producidas al usar una herramienta por un tiempo demasiado prolongado. Si utiliza una herramienta durante períodos de tiempo demasiado prolongados, asegúrese de realizar pausas con frecuencia. u Discapacidad auditiva. u Riesgos para la salud producidos al respirar el polvo que se genera al usar la herramienta (por ejemplo: en los trabajos con madera, especialmente de roble, haya y tableros de densidad mediana). Vibración El valor de emisión de vibraciones declarado en el apartado de características técnicas y en la declaración de conformidad se ha calculado según un método de prueba estándar proporcionado por la norma EN 60745 y puede utilizarse para comparar una herramienta con otra. El valor de emisión de vibraciones especicado también podrá utilizarse en una evaluación preliminar de la exposición. ¡Atención! El valor de emisión de vibraciones durante el funcionamiento real de la herramienta eléctrica puede diferir del valor declarado en función de cómo se utilice dicha herramienta. El nivel de las vibraciones puede superar el indicado. Al evaluar la exposición a las vibraciones con el n de determinar las medidas de seguridad que exige la norma 2002/44/CE para proteger a las personas que utilizan periódicamente herramientas eléctricas en el entorno laboral, deberá tenerse en cuenta una estimación de la exposición a las vibraciones, las condiciones de uso reales y el modo de empleo de la herramienta, así como los pasos del ciclo operativo como, por ejemplo, el número de veces que la herramienta se apaga, el tiempo que está parada y el tiempo de activación. Etiquetas en la herramienta Junto con el código de la fecha, en la herramienta aparecen los siguientes símbolos:

¡Atención! Para reducir el riesgo de lesiones, el usuario debe leer el manual de instrucciones. ¡Atención! No es una empuñadura. No lo utilice como una empuñadura. Seguridad eléctrica

La herramienta lleva un doble aislamiento; por lo tanto, no requiere una toma a tierra. Compruebe siempre que la tensión de la red corresponda con el valor indicado en la placa de datos de la herramienta. u Si el cable de alimentación está dañado, debe ser sustituido por el fabricante o en un centro de asistencia técnica autorizado de BLACK+DECKER para evitar cualquier situación de riesgo. Características Esta herramienta incluye una o más de las siguientes características.

1. Interruptor de velocidad variable

2. Botón de desbloqueo22

(Traducción de las instrucciones originales) ESPAÑOL

3. Interruptor Autoselect

4. Botón de liberación de la hoja

8. Modo de empuñadura de la sierra secundario

9. Modo de empuñadura de la sierra de calar secundario

10. Hoja de gran capacidad

11. Hoja de corte de madera con dientes pequeños

12. Hoja de corte de metal con dientes pequeños

Montaje ¡Atención! Antes de realizar el montaje, compruebe que la herramienta está apagada y desenchufada. Colocación y extracción de la hoja de sierra ¡Atención! Tenga cuidado al manipular las cuchillas aladas. Utilice siempre guantes cuando coloque una hoja. Montaje u Pulse y mantenga presionado el botón de liberación de la hoja (4). u Empuje la hoja rmemente en el enganche de la hoja (6). u Suelte el botón de liberación de la hoja (4). u Asegúrese de que la hoja está encajada de forma segura intentando extraerla sin pulsar el botón de liberación de la hoja (4). Desmontaje ¡Atención! Es posible que, al utilizarla, la hoja se caliente. Utilice siempre guantes cuando extraiga una hoja. u Pulse y mantenga presionado el botón de liberación de la hoja (4). u Tire de la hoja rmemente desde el enganche de la hoja (6). u Suelte el botón de liberación de la hoja (4). Uso ¡Atención! Deje que la herramienta funcione a su ritmo. No la sobrecargue. ¡Atención! Antes de cortar en paredes, suelos o techos, compruebe la ubicación de cables y tuberías. Encendido y apagado u Para encender la herramienta, empuje el botón de bloqueo (2) en posición de desbloqueo y pulse el interruptor de velocidad variable (1). u Para apagar la herramienta, suelte el interruptor de velocidad variable (1). Autoselect (g. B) La función Autoselect le permite ajustar la velocidad óptima de la herramienta en función del material que esté cortando. u Deslice el interruptor Autoselect (3) a la posición superior para cortar metal. u Deslice el interruptor Autoselect (3) a la posición media para cortar plástico. u Deslice el interruptor Autoselect (3) a la posición inferior para cortar madera. Serrado (g. C) u Si es posible, sujete siempre la herramienta con ambas manos cuando utilice la empuñadura principal (7) y la empuñadura secundaria (8). u Deje que la hoja se mueva durante unos segundos antes de empezar a cortar. u Aplique presión suavemente a la herramienta mientras realiza el corte. Poda de ramas (g. D y E) u Si es posible, sujete siempre la herramienta con ambas manos cuando utilice la empuñadura principal (7) y la empuñadura secundaria (8). u Gire la rama ja (5) hasta que quede encajada. u Deje que la hoja se mueva durante unos segundos antes de empezar a cortar. u Coloque la sierra de manera que la hoja esté por encima de la rama y la rama ja (6) esté por debajo de la rama. u Aplique presión suavemente a la herramienta mientras realiza el corte. u Para un corte adecuado, la rama que desee cortar debe estar en contacto con ambos lados de la zapata de podar. El corte debe ser perpendicular a la rama y no en un ángulo. Si es necesario, puede realizar un acción de rotación para mejorar aún más la velocidad del corte de poda. ¡Atención! La rama ja (6) no es una empuñadura y nunca se debe usar como tal. Sujete siempre la herramienta por la empuñadura principal (7) y la empuñadura secundaria (8 o 9). Funcionamiento en modo sierra de calar (g. F) u Si es posible, sujete siempre la herramienta con ambas manos cuando utilice la empuñadura principal (7) y la empuñadura secundaria (9). u Gire la rama ja (5) hasta que quede encajada. u Coloque la hoja necesaria. Consejos para un uso óptimo u No ejerza demasiada presión sobre la herramienta. u Compruebe periódicamente el estado de los accesorios. Sustitúyalos cuando sea necesario.23 (Traducción de las instrucciones originales) ESPAÑOL Serrado de madera u Sujete la pieza de trabajo de manera segura y retire todos los clavos y piezas metálicas. u Cuando la aparición de astillas deba reducirse a un mínimo, como en el caso de los laminados, sujete una plancha de madera o metal a ambos lados de la pieza de trabajo y sierre el conjunto. Serrado de metal u Tenga en cuenta que serrar metal lleva mucho más tiempo que serrar madera. u Utilice una hoja apropiada para serrar metal.u Cuando corte una plancha de metal delgada, sujete una placa de madera desechable en la supercie trasera de la pieza de trabajo y corte el conjunto. u Extienda una película de aceite a lo largo de la línea de corte prevista. Corte de ramas u Corte hacia abajo y aleje la herramienta de su cuerpo.u Realice el corte en un punto cercano a la rama principal o al cuerpo del árbol. Mantenimiento Este aparato o herramienta con o sin cable de BLACK+DECKER se ha diseñado para que funcione durante un largo período de tiempo con un mantenimiento mínimo. El funcionamiento satisfactorio continuado depende de un cuidado apropiado y una limpieza periódica de la herramienta. ¡Atención! Antes de realizar el mantenimiento de herramientas eléctricas con o sin cables: u Apague y desenchufe el aparato o herramienta.u O bien, apague y extraiga las pilas o la batería del aparato o herramienta, en caso de que disponga de una batería separada. u O bien, deje que la batería se agote por completo si es integral y, a continuación, apague el aparato. u Limpie periódicamente las ranuras de ventilación de la herramienta, aparato o cargador con un cepillo suave o un paño seco. u Limpie periódicamente la carcasa del motor con un paño húmedo. No utilice limpiadores de base abrasiva o disolventes. Sustitución del enchufe de la red eléctrica (sólo para el Reino Unido e Irlanda) Si es necesario colocar un nuevo enchufe para la red eléctrica: u Deseche el enchufe anterior según las normas de seguridad. u Conecte el cable marrón al terminal conductor del nuevo enchufe. u Conecte el cable azul al terminal neutro. ¡Atención! No se debe realizar ninguna conexión al terminal de conexión a tierra. Siga las instrucciones de montaje que se suministran con los enchufes de buena calidad. Fusible recomendado: 5 A. Protección del medio ambiente

Recogida selectiva. Los productos y las baterías marcadas con este símbolo no se deben eliminar con la basura doméstica normal. Los productos y las baterías que contienen materiales que se puedan recuperar o reciclar reducen la demanda de materias primas. Recicle los productos eléctricos y las baterías de conformidad con la normativa local. Puede obtener más información en www.2helpU.com Ficha técnica KFBES890 (Type 1) Voltaje de entrada

Potencia de entrada W

Número de carreras min

Longitud del movimiento mm 23 Profundidad máxima de corte Madera mm

Tubería de plástico mm ø 50 Poda mm ø 50 Peso kg 2.7 Nivel de presión acústica de acuerdo con la directiva EN 60745: Presión acústica (L

) 95.5 dB (A), incertidumbre (K) 3 dB (A) Valores totales de vibración (suma vectorial triaxial) de acuerdo con la norma EN60745: (Modo sierra de calar) Corte de tablones (a h, B ) 6.4 m/s

Valores totales de vibración (suma vectorial triaxial) de acuerdo con la norma EN60745: (Modo sierra de vaivén) Corte de tablones (a h, B ) 5.9 m/s

DIRECTIVA DE MAQUINARIAS

KFBES890 - sierra Black & Decker declara que los productos descritos en la "cha técnica" cumplen con lo siguiente: 2006/42/CE, EN60745-1:2009+A11:2010, EN60745-2-11:2010 Estos productos también cumplen con la Directiva 2014/30/UE y 2011/65/UE. Si desea obtener más información, póngase en contacto con Black & Decker a través de la siguiente dirección o consulte la contracubierta del manual. La persona que rma a continuación es responsable de la elaboración del archivo técnico y realiza esta declaración en nombre de Black & Decker. R.Laverick Engineering Director Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD, Reino Unido 24/02/2017 Garantía Black & Decker confía en la calidad de sus productos y ofrece a los consumidores una garantía de 24 meses a partir de la fecha de compra. Esta garantía es adicional a sus derechos legales y no los menoscaba en modo alguno. La garantía es válida dentro de los territorios de los Estados Miembros de la Unión Europea y del Área de Libre Comercio Europea. Para reclamar la garantía, la reclamación se debe presentar de conformidad con las condiciones de Black & Decker. Tendrá que adjuntar un justicante de compra al vendedor o al agente técnico autorizado. Las condiciones de la garantía de 2 años de Black & Decker y la ubicación de su agente técnico autorizado más cercano se pueden obtener en Internet en www.2helpU.com o poniéndose en contacto con su ocina local de Black & Decker en la dirección que se indica en este manual. Visite nuestro sitio web www.blackanddecker.co.uk para registrar su nuevo producto Black & Decker y recibir noticias sobre nuevos productos y ofertas especiales. Utilização prevista A sua serra KFBES890 BLACK+DECKER foi concebida para serrar ma-deira, metal e plástico. Esta ferramenta destinase apenas a utilização doméstica. Instruções de segurança Avisos de segurança gerais para ferramentas eléctricas Atenção! Leia com atenção todos os avisos de segurança e instruções. O não cumprimento dos seguintes avisos e instruções pode resultar em choque eléctrico, incêndio e/ou graves lesões. Guarde todos os avisos e instruções para futura referência. A expressão "ferramenta eléctrica" utilizada nos avisos refere-se à sua ferramenta eléctrica com ligação à corrente eléctrica (com cabo) ou com bateria (sem os).
