MANUAL DE USUARIO MX8A TASCAM

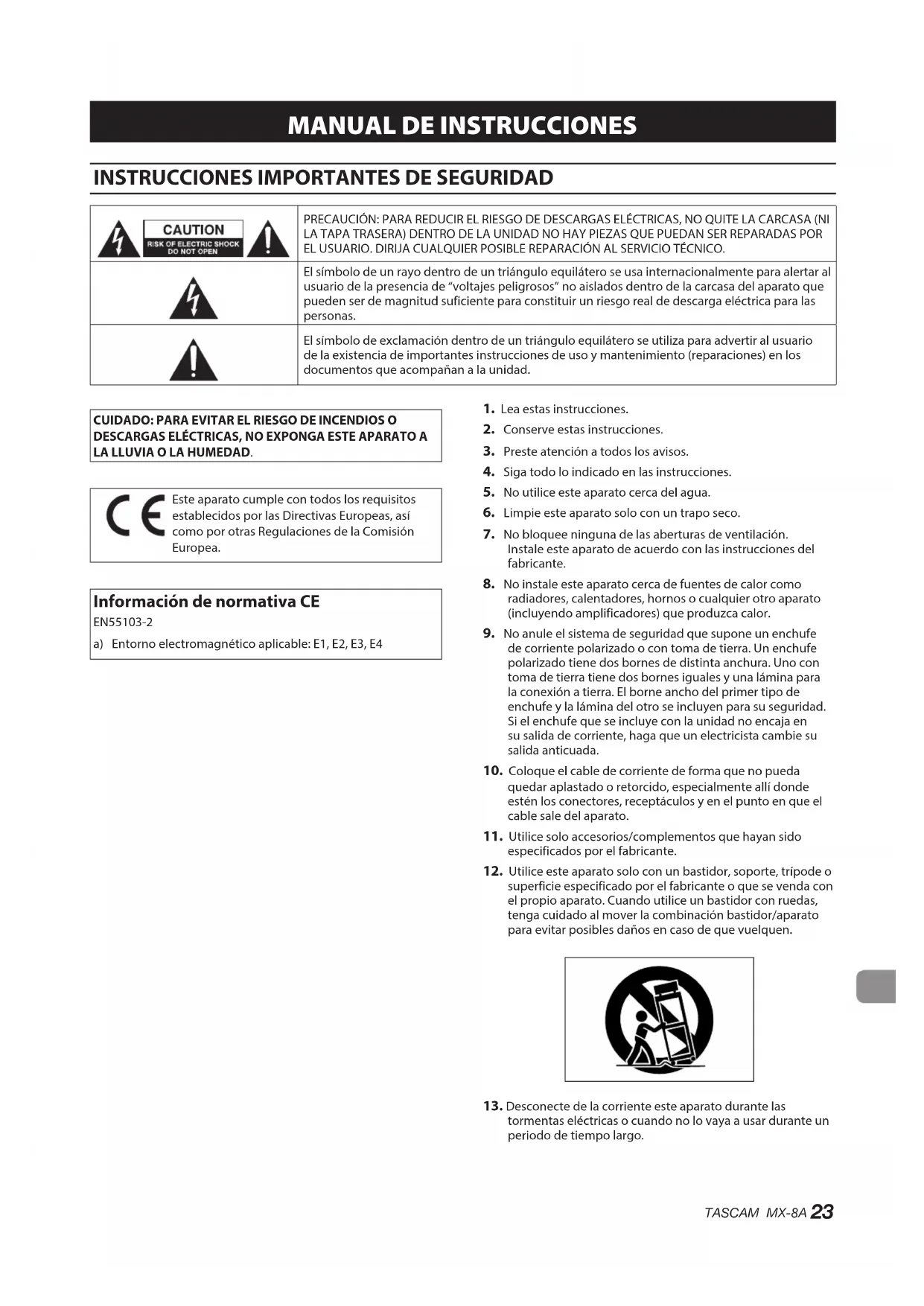

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN

PRECAUCIÓN: PARA REDUCIR EL RIESGO DE DESCARGAS ELÉCTRICAS, NO QUITE LA CARCASA (NI LA TAPA TRASERA) DENTRO DE LA UNIDAD NO HAY PIEZAS QUE PUEDAN SER REPARADAS POR EL USUARIO. DIRIJA CUALQUIER POSIBLE REPARACIÓN AL SERVICIO TÉCNICO.

El símbolo de un rayo dentro de un triángulo equilátero se usa internacionalmente para alertar al usuario de la presencia de "voltajes peligrosos" no aislados dentro de la carcasa del aparato que pueden ser de magnitud suficiente para constituir un riesgo real de descarga eléctrica para las personas.

El símbolo de exclamación dentro de un triángulo equilátero se utiliza para advertir al usuario de la existencia de importantes instrucciones de uso y mantenimiento (reparaciones) en los documentos que acompañan a la unidad.

CUIDADO: PARA EVITAR EL RIESGO DE INCENDIOS O DESCARGAS ELÉCTRICAS, NO EXPONGA ESTE APARATO A LA LLUVIA O LA HUMEDAD.

Este aparato cumple con todos los requisitos establecidos por las Directivas Europeas, así como por otras Regulaciones de la Comisión Europea.

Información de normativa CE

EN55103-2

a) Entorno electromagnético aplicable: E1, E2, E3, E4

1. Lea estas instrucciones.
2. Conserve estas instrucciones.
3. Preste atención a todos los avisos.
4. Siga todo lo indicado en las instrucciones.
5. No utilice este aparato cerca del agua.
6. Limpie este aparato solo con un trapo seco.
7. No bloquee ninguna de las aberturas de ventilación. Instale este aparato de acuerdo con las instrucciones del fabricante.
8. No instale este aparato cerca de fuentes de calor como radiadores, calentadores, hornos o cualquier otro aparato (incluyendo amplificadores) que produzca calor.
9. No anule el sistema de seguridad que supone un enchufe de corriente polarizado o con toma de tierra. Un enchufe polarizado tiene dos bornes de distinta anchura. Uno con toma de tierra tiene dos bornes iguales y una lámina para la conexión a tierra. El borne ancho del primer tipo de enchufe y la lámina del otro se incluyen para su seguridad. Si el enchufe que se incluye con la unidad no encaja en su salida de corriente, haga que un electricista cambie su salida anticuada.
10. Coloque el cable de corriente de forma que no pueda quedar aplastado o retorcido, especialmente allí donde estén los conectores, receptáculos y en el punto en que el cable sale del aparato.
11. Utilice solo accesorios/complementos que hayan sido especificados por el fabricante.
12. Utilice este aparato solo con un bastidor, soporte, trípode o superficie especificado por el fabricante o que se venda con el propio aparato. Cuando utilice un bastidor con ruedas, tenga cuidado al mover la combinación bastidor/aparato para evitar posibles daños en caso de que vuelquen.

1. Desconecte de la corriente este aparato durante las tormentas eléctricas o cuando no lo vaya a usar durante un periodo de tiempo largo.

2. Consulte cualquier posible avería al servicio técnico oficial. Este aparato deberá ser revisado cuando se haya dañado de alguna forma, como por ejemplo si el cable de corriente o el enchufe se ha roto, si se ha derramado cualquier líquido o se ha introducido un objeto dentro de la unidad, si el aparato ha quedado expuesto a la lluvia o la humedad, si no funciona normalmente o si se ha caído al suelo.

3. Este aparato recibe corriente nominal no operativa de la salida de corriente AC aun cuando su interruptor POWER o STANDBY/ON no esté en la posición ON.

4. El enchufe de alimentación sirve como dispositivo de desconexión, por lo que colóquelo de forma que siempre pueda acceder a él fácilmente.
5. Una presión sonora excesiva en los auriculares puede producirle daños auditivos.
6. Si experimenta cualquier tipo de problema con este aparato, póngase en contacto con TEAC para una reparación. No utilice de nuevo el aparato hasta que no haya sido reparado.

CUIDADO

• No permita que este aparato quede expuesto a salpicaduras de ningún tipo.
• No coloque objetos que contengan líquidos, como jarrones encima de este aparato.
• No instale este aparato encastrado en una librería o mueble similar.
• El aparato debe estar colocado lo suficientemente cerca de la salida de corriente como para poder acceder al enchufe en cualquier momento.
• Si este aparato utiliza pilas, dichas pilas (el bloque de pilas o las pilas individuales instaladas) no deben ser expuestas a niveles de calor excesivos como expuestas directamente a la luz solar o sobre un fuego.
• AVISO para aquellos aparatos que usen pilas de litio recambiables: existe el riesgo de explosión en caso de que la pila sea sustituida por otra del tipo incorrecto. Sustituya la pila únicamente por otra idéntica o equivalente.

PRECAUCIÓN

- Los productos de Clase están equipados con una cable de alimentación con un enchufe con toma de tierra. Por este motivo, debe conectar el cable de alimentación de este aparato a una salida de corriente que disponga de una conexión a toma de tierra de seguridad.

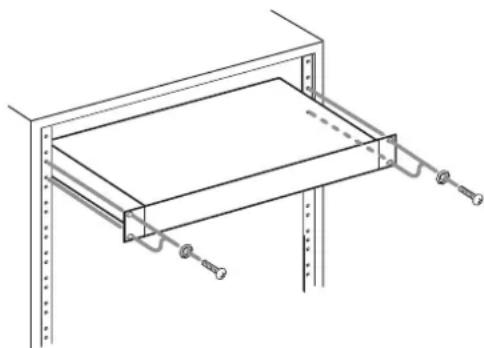

MONTAJE EN RACK DE LA UNIDAD

Use el kit de montaje en rack incluido para instalar esta unidad en un bastidor rack standard de 19 pulgadas, como abajo.

Quite las patas de la unidad antes de colocarla en el rack.

- Deje 1U de espacio sobre la unidad y al menos 10 cm en la parte trasera del mismo para su correcta ventilación.

Para los usuarios europeos

Eliminación de aparatos eléctricos y electrónicos y pilas y/o acumuladores

(a) Nunca debe eliminar un aparato eléctrico o electrónico junto con el resto de la basura orgánica. Este tipo de aparatos deben ser depositados en los "puntos limpios" creados a tal efecto por su Ayuntamiento o por la empresa de limpieza local.
(b) Con la correcta eliminación de los aparatos eléctricos y electrónicos estará ayudando a ahorrar valiosos recursos y evitará a la vez todos los efectos negativos potenciales tanto para la salud como para el entorno.
(c) Una eliminación incorrecta de este tipo de aparatos junto con la basura orgánica puede producir efectos graves en el medio ambiente y en la salud a causa de la presencia de sustancias potencialmente peligrosas que pueden contener.
(d) El símbolo del cubo de basura tachado (WEEE) indica la obligación de separar los aparatos eléctricos y electrónicos y/o pilas/acumuladores del resto de basura orgánica a la hora de eliminarlos.
(e) Los llamados "puntos limpios" de recogida y retirada selectiva de este tipo de productos están disponibles para cualquier usuario final. Para más información acerca de la eliminación de este tipo de elementos, póngase en contacto con el departamento correspondiente de su Ayuntamiento, empresa de limpieza o recogida de basuras o con el comercio en el que adquirió este aparato.

Índice

INSTRUCCIONES IMPORTANTES DE SEGURIDAD ...... 23

Introducción....25

Características 25

Elementos incluidos....25

Acerca de este manual 26

Precauciones relativas a la ubicación y uso....26

Nota acerca de la fuente de alimentación ....26

Cuidado con la condensación....26

Limpieza de la unidad 26

Uso de la web global TEAC....26

Acerca del servicio de atención al usuario de TASCAM .....26

Nombres y funciones de las partes ......27

Panel frontal....27

Panel trasero 28

Conexión de clavijas Euroblock....29

Resumen del DSP....29

Canales de entrada....29

Mezclador 29

Canales de salida....29

Resumen de la aplicación....30

Conexión con Ethernet....30

Funciones de interface audio USB....30

Instalación del software específico de Windows....30

Desinstalación del software específico de Windows......31

Uso de los interruptores de modo operativo .... 31

Reset a valores de fábrica 31

Especificaciones técnicas....32

General 32

Entrada/salida 32

Rendimiento audio 32

Otros 32

Introducción

Felicidades y gracias por la compra del MEZCLADOR MATRICIAL TASCAM MX-8A.

Antes de empezar a utilizar esta unidad, lea detenidamente este manual para saber cómo configurar y conectar esta unidad correctamente y cómo utilizar sus funciones. Una vez que lo haya leído, conserve este manual a mano para cualquier consulta en el futuro.

También puede descargarse este manual de instrucciones y el manual del TASCAM MX CONNECT desde la página web global de TEAC (http://teac-global.com/).

Características

Mezclador matricial con ocho canales de entrada de micro/ línea y ocho canales de salida de línea

Dispone de terminales Euroblock, perfectos para instalaciones fijas, como conectores de entrada/salida

Amplias funciones DSP internas para el procesado audio adaptables a las aplicaciones y condiciones

Posibilidad de control remoto vía Ethernet

Interface audio USB que admite grabación y reproducción musical de fondo sencillas con un ordenador

Posibilidad de sistemas de control en serie con el conector RS-232C interno

El conector RS-485 permite la conexión de un controlador externo específico

Tamaño de 1U rack

Elementos incluidos

Dentro del embalaje encontrará los siguientes elementos.

Tenga cuidado de no dañar estos objetos al abrir el embalaje. Conserve la caja y las protecciones por si alguna vez necesita transportar el aparato.

Póngase en contacto con su distribuidor si echa en falta alguno de estos elementos o si observa que alguno de ellos ha resultado dañado durante el transporte.

Unidad principal....×1

€able de alimentación....× 1

Kit de banda de cable....×1

Kit de tornillos para montaje en rack....× 1

Manual de instrucciones (este documento) incluyendo garantía....×1

Acerca de este manual

En este manual utilizamos los siguientes convencionalismos:

Los nombres de los botones, conectores y otras partes de este aparato aparecerán en el siguiente formato: interruptor POWER.

Además también encontrará información adicional en los siguientes formatos.

AVISO

Son avisos y consejos relativos al uso de este aparato.

NOTA

Son explicaciones sobre actuaciones para casos concretos.

ATENCIÓN

Esto le advierte que puede dañar el equipo o perder datos si no sigue las instrucciones.

CUIDADO

Esto le advierte de posibles daños personales si no sigue las instrucciones.

Precauciones relativas a la ubicación y uso

El rango de temperaturas seguro para el uso de este aparato es entre 0–40 °C.

Para evitar degradar la calidad del sonido o que se produzcan averías, no instale la unidad en los siguientes tipos de lugares. Lugares sujetos a fuertes vibraciones o inestables Cerca de ventanas o expuestos a la luz solar directa Cerca de radiadores o lugares extremadamente calurosos Lugares demasiado fríos Sitios mal ventilados o demasiado húmedos Lugares polvorientos

Para permitir la correcta refrigeración de la unidad, no coloque ningún objeto encima de este producto. No coloque este aparato encima de una etapa de potencia o de otro aparato que genere mucho calor.

Nota acerca de la fuente de alimentación

Introduzca el cable de alimentación incluido completamente en la toma AC IN.

No conecte este aparato a una salida de corriente que esté fuera del rango 100 - 240 V (50/60 Hz).

A la hora de conectar o desconectar el cable de alimentación, tire del enchufe y nunca del cable.

Cuidado con la condensación

Si traslada la unidad de un lugar frío a uno cálido o si la usa después de un cambio fuerte de temperatura, puede producirse condensación de agua.

Para evitar esto o si se produce la condensación, deje la unidad en la sala en la que la vaya a usar durante una o dos horas antes de encenderla.

Limpieza de la unidad

Para limpiar la unidad, utilice un trapo suave y seco. No use gasolina, alcohol u otros productos similares ya que podría dañar su superficie.

Uso de la web global TEAC

Puede descargar actualizaciones para esta unidad desde la página web global de TEAC:

http://teac-global.com/

En la sección TASCAM Downloads, elija el idioma que quiera para hacer que se abra la página Downloads para ese idioma.

Acerca del servicio de atención al usuario de TASCAM

La garantía y el soporte técnico de los productos TASCAM solo se garantiza en el país/región de la compra original.

En caso de que necesite soporte técnico tras la compra, busque en el listado de distribuidores TASCAM de la web global de TEAC (http://teac-global.com/), la empresa o distribuidor local del país en el que haya adquirido este producto y contacte con ellos.

A la hora de cualquier consulta o reclamación será necesaria la dirección (URL) del comercio o página web en el que haya adquirido esta unidad. De la misma forma, también deberá disponer de la tarjeta de garantía y la prueba de compra (factura o recibo de compra.

Nombres y funciones de las partes

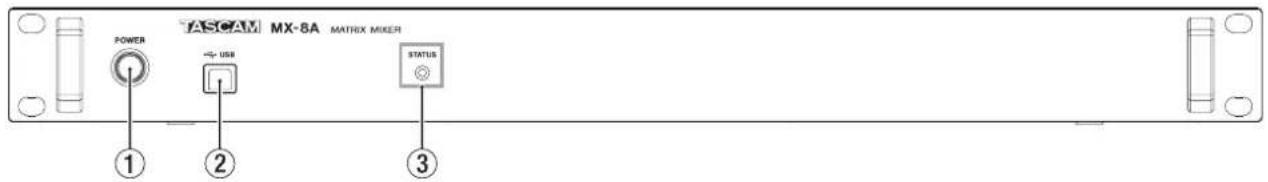

Panel frontal

TASCAM MX-8A MATRIX MIXER POWER USB STATUS ① ② ③

① Interruptor e indicador POWER

Púlselo para encender y apagar la unidad.

② Puerto USB

Este es un puerto USB de tipo B.

Utilice un cable USB (tipo A a tipo B) para conectar esta unidad con un ordenador o dispositivo iOS/Android. (Vea "Funciones de interface audio USB" en pág. 30).

Puede usar esta unidad como un interface audio de 2 canales a 44.1/48 kHz y con una resolución de 16/24 bits.

ATENCIÓN

Conecte esta unidad directamente con el ordenador; no utilice un hub USB.

NOTA

Para conectar esta unidad a un dispositivo iOS deberá disponer de un adaptador Lightning-USB Camera y el cable USB incluido con esta unidad.

③ Indicador STATUS

El indicador azul STATUS le muestra el estado de la unidad iluminándose, parpadeando o apagándose.

Vea "Explicación del estado del indicador STATUS (iluminado/parpadeando/apagado)" en pág. 27.

Explicación del estado del indicador STATUS (iluminado/parpadeando/apagado)

	Indicador STATUS Nota
Arranque Modo parpadeo 1 Parpadeo lento (intervalos de 0,5 segundos)
Funcionamiento normal Iluminado
Error Modo parpadeo 3 Parpadeo rápido (intervalos de 0,1 segundos)
Respuesta a la aplicación Modo parpadeo 1 Parpadeo lento (intervalos de 0,5 segundos)
Inicialización Modo parpadeo 2		Parpadeo rápido repetido tres veces, seguido de uno lento (3 veces a intervalos de 0,1 segundos y 1 vez a intervalo de 0,5 segundos)
Inicialización completada Iluminado
Error de inicialización Modo parpadeo 3 Parpadeo rápido (intervalos de 0,1 segundos)
Actualización del firmware de la unidad Modo parpadeo 2		Parpadeo rápido repetido tres veces, seguido de uno lento (3 veces a intervalos de 0,1 segundos y 1 vez a intervalo de 0,5 segundos)
Actualización del firmware de la unidad completada	Iluminado

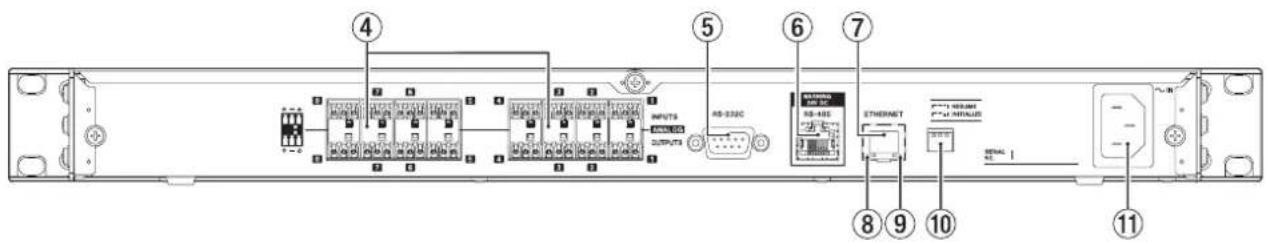

Panel trasero

Terminales Euroblock de entrada y salida analógica balanceada. (de izquierda a derecha ACTIVO, PASIVO, MASA)

⑤ Conector RS-232C

Este es un conector de entrada/salida de control RS-232C en sub D de 9 puntas.

Puede descargar el protocolo del mezclador TASCAM para el MX-8A desde la web global de TEAC (http://teac-global.com/).

⑥ Conector RS-485

Use esto para conectar un controlador externo. Use un cable de categoría 5e o superior para esta conexión.

No punta	Señal
1	B
2	A
3
4 DC24V
5 MASA
6
7
8 MASA
9

ATENCIÓN

• El conector RS-485 no es una toma Ethernet (LAN). No conecte nunca a esta toma un cable que esté conectado a una red. El conectar por error ese tipo de cable podría producir errores en esta unidad o en el dispositivo conectado al otro lado del cable.
• Apague siempre esta unidad antes de conectar o desconectar ningún cable. La conexión o desconexión de un cable con esta unidad encendida puede producir errores.

NOTA

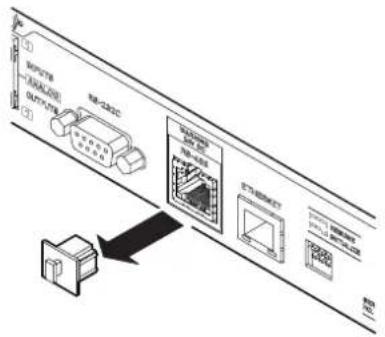

El conector RS-485 incluye una tapa para evitar la inserción accidental de un cable LAN. Retire esta tapa antes de usar este conector.

⑦ Conector Ethernet

Esto es un puerto Ethernet. Use esta toma para la conexión a una red y controlar esta unidad externamente.

NOTA

Puede descargar el protocolo del mezclador TASCAM para el MX-8A desde la web global de TEAC (http://teac-global.com/).

⑧ Indicador de actividad/estado de enlace

Verde indica que ha sido establecido un enlace entre los dispositivos. El parpadeo indica que están siendo transmitidas señales entre los dispositivos.

⑨ Indicador de estado de enlace 100Mbps

Naranja indica que ha sido establecido un enlace Ethernet a 100Mbps.

⑩ Interruptores de modo operativo

Úselos para cambiar el modo operativo de la unidad. Vea "Uso de los interruptores de modo operativo" en pág. 31.

⑪ Conector AC IN

Conecte aquí la clavija del cable del adaptador de corriente incluido.

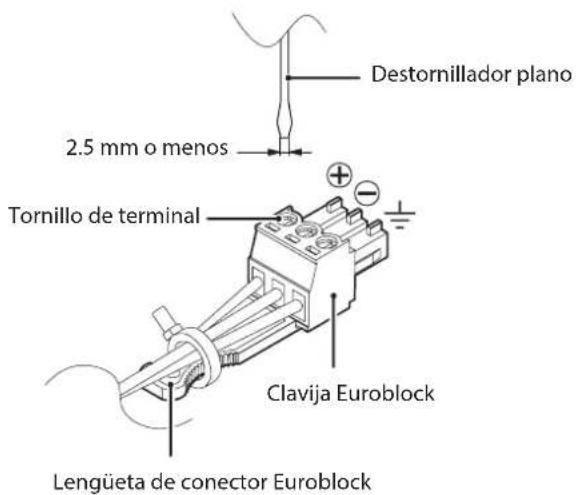

Conexión de clavijas Euroblock

Destornillador plano 2.5 mm o menos Tornillo de terminal Clavija Euroblock Lengüeta de conector Euroblock

1. Afloje los tornillos de los terminales del conector Euroblock.

NOTA

Use un destornillador plano de una anchura de 2,5 mm o menos.

1. Introduzca los filamentos del cable.

NOTA

Los filamentos AWG16–AWG28 son compatibles con los conectores Euroblock incluidos. Al usar cables que estén dentro de este rango, pele unos 7 mm de la vaina de protección en los extremos.

1. Vuelva a apretar los tornillos de los terminales del conector Euroblock.

NOTA

Confirme que los filamentos estén bien sujetos.

1. Utilice la banda para cable incluida para sujetar los filamentos a la pestaña saliente.

Resumen del DSP

Canales de entrada

Ajuste de la polaridad de entrada

Ajústela de acuerdo a la polaridad de la señal del canal de entrada.

Compresor

Cuando el volumen de entrada supere el nivel THRESHOLD (umbral), el volumen de entrada será comprimido, reduciendo la variación de volumen de salida.

Ecualizador de entrada

Esta unidad dispone de ecualizadores de 4 bandas para los canales de entrada.

Use este ecualizador para aumentar o disminuir el nivel de rangos de frecuencia concretos. Puede usar esto, por ejemplo, para intensificar el sonido de instrumentos concretos, para ajustar el balance de un rango de frecuencias amplio y para cortar frecuencias específicas no deseadas.

Función de control de nivel automático

Cuando el nivel del sonido de entrada sea demasiado bajo o alto, el nivel será aumentado o reducido de forma automática para adaptarlo a un nivel más adecuado.

Fader de canal de entrada

Ajuste el nivel enviado a la matriz y a los buses USB.

Mute o anulación de entrada

Esto anula la señal del canal de entrada.

Mezclador

Mezclador matricial

Esta unidad dispone de funciones simples de mezclador matricial.

Función ducking

Cuando dé entrada a una señal de micro, la función ducking podrá reducir automáticamente el volumen de salida de la música de fondo o de otros sonidos de entrada recibidos a través de los canales de entrada de línea.

Función de compensación de ruido ambiente (ANC)

Esta función puede medir el ruido ambiente y ajustar el volumen de forma automática para hacer más fácil de escuchar la fuente de sonido principal.

Ajuste de ruteo

La señal audio puede ser rutada a múltiples canales de salida a través del mezclador matricial, la función ducking y la ANC.

Canales de salida

Ecualizador de salida

Esta unidad tiene EQs de 10 bandas para los canales de salida. Use este eucalizador para aumentar o disminuir el nivel de rangos de frecuencia concretos. Puede usar esto, por ejemplo, para intensificar el sonido de instrumentos concretos, para ajustar el balance de un rango de frecuencias amplio y para cortar frecuencias específicas no deseadas.

Función de retardo

Ajuste con esto el retardo de las señales de los canales de salida.

Fader de canal de salida

Sirve para ajustar el nivel enviado a la toma de salida.

Mute o anulación de salida

Esto anula la señal del canal de salida.

Función de limitador de salida

Esto evita la distorsión provocada por la aparición repentina de niveles de señal de salida excesivos.

Ajuste de polaridad de salida

Ajústela de acuerdo a la polaridad de la señal del canal de salida.

Resumen de la aplicación

A través de la aplicación TASCAM MX CONNECT podrá controlar esta unidad a distancia.

Para consultar todos los detalles relativos a esta aplicación, vea su Manual de instrucciones.

Puede descargarse el Manual de instrucciones de esta aplicación desde la web global de TEAC (http://teac-global.com/).

TASCAR MR CONNECT INPUT MIXER ROUTING OUTPUT SETTINGS EZ CONNECT INPUT MIXER ROUTING OUTPUT SETTINGS EZ CONNECT INPUT MIXER ROUTING OUTPUT SETTINGS EZ CONNECT INPUT MIXER ROUTING OUTPUT SETTINGS EZ CONNECT INPUT MIXER ROUTING OUTPUT SETTINGS EZ CONNECT INPUT MIXER ROUTING OUTPUT SETTINGS EZ CONNECT INPUT MIXER ROUTING OUTPUT SETTINGS EZ CONNECT INPUT: -98.0 0.0 -98.0 0.0 -98.0 0.0 -98.0 0.0 -98.0 0.0 -98.0 0.0 -98.0 0.0 -98.0 0.0 -98.0 0.0 -98.0 0.0 -98.0 0.0

Pantalla INPUT

Conexión con Ethernet

Conecte un cable LAN a la toma ETHERNET de esta unidad.

Requisitos de los cables LAN usados para las conexiones con esta unidad

Use cables STP de categoría 5e o superior.

Puede usar tanto cables trenzados como rectos.

Funciones de interface audio USB

Para usar esta unidad como un interface audio USB con un ordenador Windows, deberá instalar un software específico en el ordenador.

Descárguese la última versión de este software desde la web global de TEAC (http://teac-global.com/).

El proceso de instalación del software específico instalará un driver.

ATENCIÓN

• Antes de instalar el software, salga del resto de aplicaciones.
• Con un Mac, iOS o Android será usado el driver OS standard, por lo que no será necesario instalar ningún software.

Instalación del software específico de Windows

Siga estos pasos para instalar el software específico de Windows.

ATENCIÓN

• Complete la instalación del software específico de Windows en el ordenador antes de conectar esta unidad con el cable USB.
• Si ha conectado esta unidad al ordenador con el cable USB antes de instalar el software específico de Windows y se pone en marcha el "Asistente de nuevo hardware", ciérrelo y desconecte el cable USB.

Pasos para la instalación del software específico de Windows

1. Descárguese la última versión de este software desde la web global de TEAC (http://teac-global.com/) y almacénelo en el ordenador que vaya usar con esta unidad.
2. Descomprima el software (fichero zip) en el escritorio del ordenador o en otra ubicación.
3. Haga doble clic en el fichero "TASCAM_MX-8A_Installer_x.xx.exe" de la carpeta que aparece después de la descompresión para iniciar la instalación.

ATENCIÓN

Si abre un fichero zip sin descomprimirlo y hace doble clic sobre el fichero "TASCAM_MX-8A_Installer_x.xx.exe" de la carpeta que se abre, la instalación no se podrán en marcha. Haga clic derecho en el fichero zip y elija "Descomprimir todo", por ejemplo, para descomprimirlo y volver a intentarlo.

1. Cuando aparezca una pantalla de Aviso de seguridad o Control de cuenta de usuario, haga clic en el botón Sí.

1. Lea el contenido del Acuerdo de licencia y elija "Estoy de acuerdo" si está de acuerdo con los términos del mismo. Después, haga clic en el botón Siguiente >.

1. Después, haga clic en el botón Instalar.

1. Haga clic de nuevo en el botón Instalar para poner en marcha la instalación (solo Windows 7).

1. La pantalla siguiente aparecerá una vez que haya terminado la instalación.

Haga clic en el botón Finalizar.

El instalador se cerrará y se ejecutará el Settings Panel de Windows.

NOTA

La primera vez que conecte la unidad vía USB con el ordenador después de instalar el software, será ejecutada la instalación del driver del dispositivo. Deberá esperar un pequeño periodo antes de que la unidad sea reconocida porque el Windows Update será ejecutado de forma automática en ese momento. Si la unidad sigue sin ser reconocida tras un tiempo, abra la pantalla de instalación de software desde la zona de notificaciones de la parte inferior derecha de la pantalla del ordenador y haga clic en "No descargar el driver desde el Windows Update" para detener la búsqueda.

Desinstalación del software específico de Windows

Desinstale este software desde el panel de control de programas y funciones

NOTA

Normalmente no será necesario desinstalar el software. Siga estos pasos si se produce un problema o si ya no quiere seguir usando esta unidad con el ordenador.

1. Desde el menú Inicio, abra el Panel de control y ejecute Programas y funciones.

NOTA

• En Windows 10, haga clic derecho en el botón de inicio y haga clic en Panel de control cuando aparezca.

• En Windows 8.1, haga clic en el botón ⭕ que aparece en la parte inferior izquierda de la pantalla de arranque para acceder a la pantalla Apps y haga clic en Panel de control.

• Si Vista por: está ajustado a Categoría, haga clic en Desinstalar un programa en el elemento Programa. Si Vista por: está ajustado a Iconos grandes o Iconos pequeños, haga clic en Programas y funciones.

• Elija "TASCAM MX-8A versión x.xx" en el listado y haga doble clic en él.
• Siga después las instrucciones que aparecerán en pantalla.

Uso de los interruptores de modo operativo

Use estos interruptores para cambiar el modo operativo de esta unidad.

Ajuste estos interruptores con la unidad apagada para determinar el modo operativo con el que actuará la unidad cuando la vuelva a encender con el interruptor POWER.

	Interruptores de modo
Modo ordinario	I-==I RESUME
Modo de ajuste de fábrica	I-==I INITIALIZE

ATENCIÓN

• Ajústelo a RESUME salvo que se indique lo contrario. No ajuste los interruptores a ningún otro valor que no sea los indicados en esta tabla. En caso contrario podría producir errores tanto en esta unidad como en las conectadas.
• No cambie el ajuste de los interruptores de modo operativo mientras la unidad esté encendida.

Reset a valores de fábrica

Cuando haya modificado distintos ajustes por medio de la aplicación específica, utilice este modo para restaurarlo a sus valores de fábrica.

1. Apague la unidad.
2. Ajuste los interruptores de modo operativo.

	Interruptores de modo
Modo de ajuste de fábrica	I***INITIALIZE

1. Encienda la unidad.
   El indicador STATUS parpadeará mientras los ajustes están siendo reiniciados a sus valores de fábrica. Vea "Explicación del estado del indicador STATUS (iluminado/parpadeando/apagado)" en pág. 27.
2. Una vez que el reset haya terminado, el indicador STATUS dejará de parpadear y se quedará iluminado fijo.
3. Apague la unidad.

ATENCIÓN

No apague la unidad mientras los valores estén siendo reiniciados.

Esto completará el reinicio de los ajustes a los valores de fábrica. Ajuste de nuevo los interruptores de modo operativo al modo ordinario (RESUME) antes de volver a usar esta unidad.

Especificaciones técnicas

General

FORMATO

Conector: USB de tipo B y 4 puntas

Velocidad de transferencia: USB 2.0 High Speed (480 Mbps)

Conectores ANALOG IN

Conector: Euroblock (balanceado) 3.81 mm

Nivel de entrada mínima: -77.5 dBu

Nivel de entrada máxima: +26 dBu(MIC)

Nivel de entrada máxima: +24 dBu(LINE)

Impedancia de entrada: 2,2 kΩ o superior

Conectores ANALOG OUT

Conector: Euroblock (balanceado) 3.81 mm

Nivel de salida nominal:

+4dBu (Con Ref.Level en otro valor distinto a -9dBFS)

+6dBu (Con Ref.Level ajustado a -9dBFS)

Nivel de salida máximo (conmutable):

+15dBu (Ref.Level: -9dBFS)

+18dBu (Ref.Level: -14dBFS)

+20dBu (Ref.Level: -16dBFS)

+22dBu (Ref.Level: -18dBFS)

+24dBu (Ref.Level: -20dBFS)

Impedancia de salida: 200 Ω o inferior

Conector RS-232C

Sub D de 9 puntas (hembra, standard)

Conector RS-485

Conector: RJ-45

Cables: cables STP de categoría 5e o superiores

Conector Ethernet

Conector: RJ-45

Protocolo de transmisión: TCP/IP

Standard Ethernet: 100BASE-TX

Cables: cables STP de categoría 5e o superiores

dBu=0.775Vrms

Rendimiento audio

EIN (ruido de entrada equivalente) de amplificador de micro

-126dBu o inferior (MIC IN → LINE OUT, Impedancia de

entrada: 150 Ω, 22 kHz LPF, medición A, JEITA)

Respuesta de frecuencia

±0.5 dB: 20 Hz - 20 kHz

(entrada +24 dBu, MIC IN → LINE OUT, GAIN MIN, JEITA)

Distorsión (THD+N)

0.005% o inferior

(entrada +24 dBu, 1 kHz, MIC IN → LINE OUT, GAIN MIN, JEITA)

Relación señal-ruido

106 dB o superior

(entrada +24 dBu, frecuencia de muestreo 44.1/48 kHz, MIC IN → LINE OUT, GAIN MIN, JEITA)

Crosstalk o cruce de señal

106 dB o superior

(entrada +24 dBu, 1 kHz, MIC IN → LINE OUT, GAIN MIN, JEITA)

Rango dinámico

106 dB o superior

Nota: JEITA indica que cumple con JEITA CP-2150

Otros

Alimentación

100-240 V, 50/60 Hz

Consumo

21 W

Dimensiones

483 × 45 × 304.1 mm (L x A x P, incluyendo salientes)

Peso

3.0 kg

Rango de temperaturas de funcionamiento

0^ - 40^ C

En la contraportada de este manual encontrará un esquema de dimensiones.

Las ilustraciones y otras imágenes mostradas aquí pueden variar con respecto a las del aparato real.

De cara a mejoras en el producto, tanto las especificaciones como el aspecto exterior están sujetos a cambios sin previo aviso.

Nota: JEITA indica la conformità con JEITA CP-2150

Altro

Alimentazione

AC100-240 V, 50/60 Hz

Consumo

21W

Dimensioni

483 × 45 × 304,1mm (L x A x P, incluse le sporgenze)

Peso

3,0 kg

Las condiciones de garantía de este aparato están sujetas a las disposiciones legales sobre garantía del país en el que ha sido adquirido. En caso de garantía, debe dirigirse al establecimiento donde adquirió el aparato.

<日本>

無料修理規定（持ち込み修理）

Numero di serie / Número de serie / 機番

Sample Touchase / Date de l'achat / Datum d' Kauls

Date of purchase / Date de l'achat / Datum de Kaufs Data dell'acquisto / Fecha de compra / お買い上げ日

Nome del proprietario / Nombre del proprietario / お名前

Address / Adresse / Adresse

Indirizzo / Dirección / ご住所

Nome del commerciante / Nombre del establecimiento / 販売店

TASCAM

http://teac-global.com/

Indirizzo del commerciante / Dirección del establecimiento / 住所

Memo / 修理メモ
