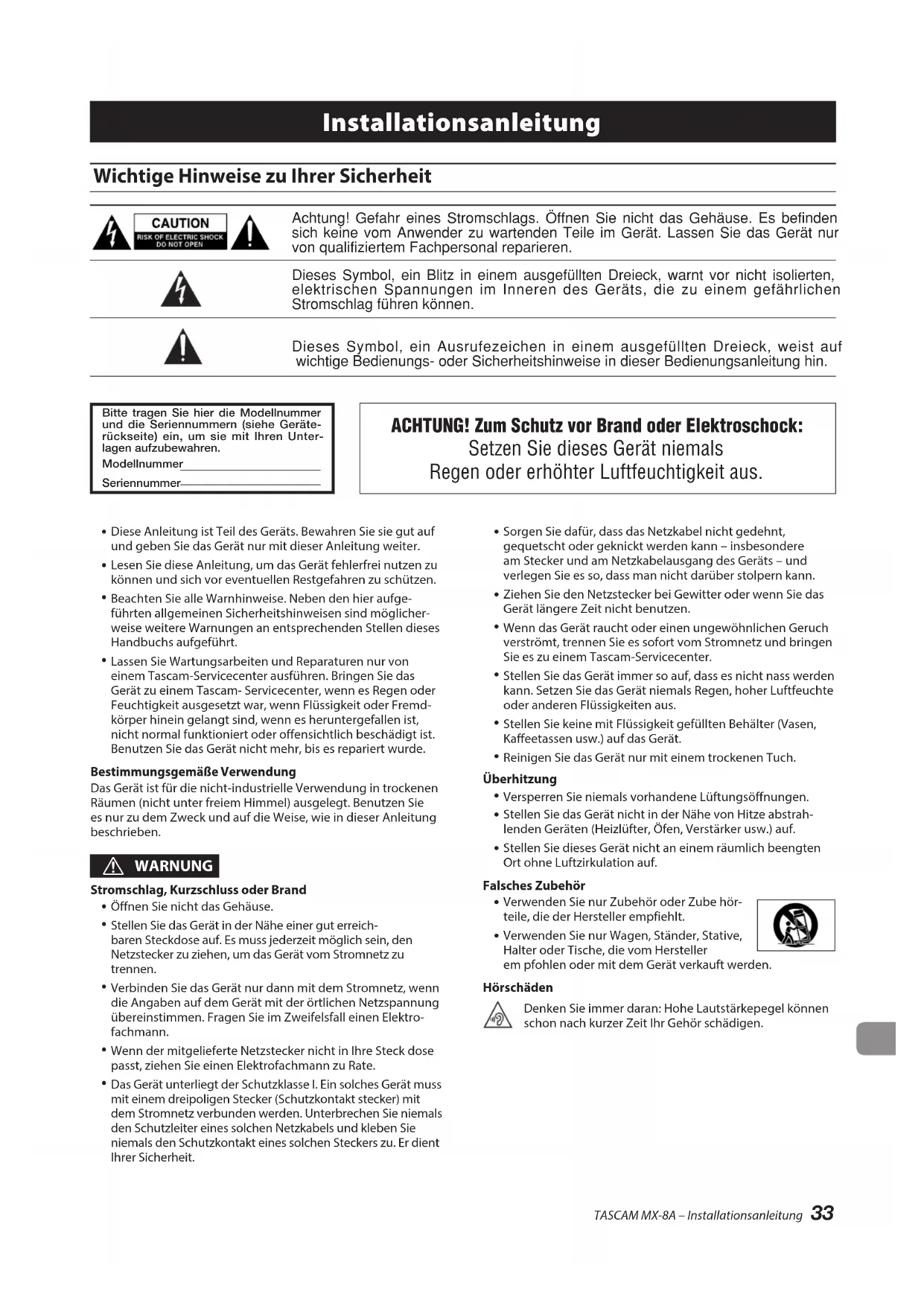

Installationsanleitung

Wichtige Hinweise zu Ihrer Sicherheit

CAUTIONRISK OF ELECTRIC SHOCKDO NOT OPEN	Achtung! Gefahr eines Stromschlags. Öffnen Sie nicht das Gehäuse. Es befinden sich keine vom Anwender zu wartenden Teile im Gerät. Lassen Sie das Gerät nur von qualifiziertem Fachpersonal reparieren.
	Dieses Symbol, ein Blitz in einem ausgefüllten Dreieck, warnt vor nicht isolierten, elektrischen Spannungen im Inneren des Geräts, die zu einem gefährlichen Stromschlag führen können.
	Dieses Symbol, ein Ausrufezeichen in einem ausgefüllten Dreieck, weist auf wichtige Bedienungs- oder Sicherheitshinweise in dieser Bedienungsanleitung hin.

Bitte tragen Sie hier die Modellnummer und die Seriennummern (siehe Geräterückseite) ein, um sie mit Ihren Unterlagen aufzubewahren.

Modellnummer

Seriennummer-

ACHTUNG! Zum Schutz vor Brand oder Elektroschock:

Setzen Sie dieses Gerät niemals Regen oder erhöhter Luftfeuchtigkeit aus.

• Diese Anleitung ist Teil des Geräts. Bewahren Sie sie gut auf und geben Sie das Gerät nur mit dieser Anleitung weiter.
• Lesen Sie diese Anleitung, um das Gerät fehlerfrei nutzen zu können und sich vor eventuellen Restgefahren zu schützen.
• Beachten Sie alle Warnhinweise. Neben den hier aufgeführten allgemeinen Sicherheitshinweisen sind möglicherweise weitere Warnungen an entsprechenden Stellen dieses Handbuchs aufgeführt.
• Lassen Sie Wartungsarbeiten und Reparaturen nur von einem Tascam-Servicecenter ausführen. Bringen Sie das Gerät zu einem Tascam-Servicecenter, wenn es Regen oder Feuchtigkeit ausgesetzt war, wenn Flüssigkeit oder Fremdkörper hinein gelangt sind, wenn es heruntergefallen ist, nicht normal funktioniert oder offensichtlich beschädigt ist. Benutzen Sie das Gerät nicht mehr, bis es repariert wurde.

Bestimmungsgemäße Verwendung

Das Gerät ist für die nicht-industrielle Verwendung in trockenen Räumen (nicht unter freiem Himmel) ausgelegt. Benutzen Sie es nur zu dem Zweck und auf die Weise, wie in dieser Anleitung beschrieben.

WARNUNG

Stromschlag, Kurzschluss oder Brand

• Öffnen Sie nicht das Gehäuse.
• Stellen Sie das Gerät in der Nähe einer gut erreichbaren Steckdose auf. Es muss jederzeit möglich sein, den Netzstecker zu ziehen, um das Gerät vom Stromnetz zu trennen.
• Verbinden Sie das Gerät nur dann mit dem Stromnetz, wenn die Angaben auf dem Gerät mit der örtlichen Netzspannung übereinstimmen. Fragen Sie im Zweifelsfall einen Elektrofachmann.
• Wenn der mitgelieferte Netzstecker nicht in Ihre Steck dose passt, ziehen Sie einen Elektrofachmann zu Rate.

• Das Gerät unterliegt der Schutzklasse I. Ein solches Gerät muss mit einem dreipoligen Stecker (Schutzkontakt stecker) mit dem Stromnetz verbunden werden. Unterbrechen Sie niemals den Schutzleiter eines solchen Netzkabels und kleben Sie niemals den Schutzkontakt eines solchen Steckers zu. Er dient Ihrer Sicherheit.

• Sorgen Sie dafür, dass das Netzkabel nicht gedehnt, gequetscht oder geknickt werden kann – insbesondere am Stecker und am Netzkabelausgang des Geräts – und verlegen Sie es so, dass man nicht darüber stolpern kann.

• Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie das Gerät längere Zeit nicht benutzen.
• Wenn das Gerät raucht oder einen ungewöhnlichen Geruch verströmt, trennen Sie es sofort vom Stromnetz und bringen Sie es zu einem Tascam-Servicecenter.
• Stellen Sie das Gerät immer so auf, dass es nicht nass werden kann. Setzen Sie das Gerät niemals Regen, hoher Luftfeuchte oder anderen Flüssigkeiten aus.
• Stellen Sie keine mit Flüssigkeit gefüllten Behälter (Vasen, Kaffeetassen usw.) auf das Gerät.
• Reinigen Sie das Gerät nur mit einem trockenen Tuch.

Überhitzung

• Versperren Sie niemals vorhandene Lüftungsöffnungen.
• Stellen Sie das Gerät nicht in der Nähe von Hitze abstrahlenden Geräten (Heizlüfter, Öfen, Verstärker usw.) auf.
• Stellen Sie dieses Gerät nicht an einem räumlich beengten Ort ohne Luftzirkulation auf.

Falsches Zubehör

• Verwenden Sie nur Zubehör oder Zube hörteile, die der Hersteller empfiehlt.
• Verwenden Sie nur Wagen, Ständer, Stative, Halter oder Tische, die vom Hersteller em pfohlen oder mit dem Gerät verkauft werden.

Hörschäden

Denken Sie immer daran: Hohe Lautstärkepegel können schon nach kurzer Zeit Ihr Gehör schädigen.

Wichtige Hinweise

Informationen zur elektromagnetischen Verträglichkeit

Dieses Gerät wurde auf die Einhaltung der Grenzwerte gemäß der EMV-Richtlinie 2014/30/EU der Europäischen Gemeinschaft hin geprüft. Diese Grenzwerte gewährleisten einen angemessenen Schutz vor schädlichen Funkstörungen innerhalb von Wohngebäuden. Dieses Gerät arbeitet mit Hochfrequenz energie, die ausgestrahlt werden kann, und kann bei unsachgemäßer, nicht der Anleitung des Herstellers entsprechenden Installation und Verwendung Störungen des Rundfunkempfangs verursachen. Es gibt jedoch keine Garantie, dass in einer bestimmten Installation keine Störungen auftreten. Falls das Gerät nachweislich Störungen des Radio- oder Fernsehempfangs verursacht, was sich durch Aus- und Einschalten des Geräts überprüfen lässt, ergreifen Sie eine oder mehrere der folgenden Maßnahmen:

• Richten Sie die Empfangsantenne neu aus, oder stellen Sie sie an einem anderen Ort auf.
• Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.
• Schließen Sie das Gerät an eine Steckdose an, die mit einem anderen Stromkreis verbunden ist als die Steckdose des Emp fängers.
• Wenden Sie sich an Ihren Händler oder einen Fachmann für Rundfunk- und Fernsehtechnik.

Wichtiger Hinweis

Änderungen oder Modifikationen am Gerät, die nicht ausdrücklich von der TEAC Corporation geprüft und genehmigt worden sind, können zum Erlöschen der Betriebserlaubnis führen.

Information entsprechend EN 55103-2

Ausgelegt für die folgenden elektromagnetischen Umgebungen: E1, E2, E3, E4

Angaben zur Umweltverträglichkeit und zur Entsorgung Entsorgung von Altgeräten

Wenn ein Symbol einer durchgestrichenen Mülltonne auf einem Produkt, der Verpackung und/oder der begleitenden Dokumentation angebracht ist, unterliegt dieses Produkt den europäischen Richtlinien 2012/19/EU und/oder 2006/66/EG sowie nationalen Gesetzen zur Umsetzung dieser Richtlinien.

Richtlinien und Gesetze schreiben vor, dass Elektro- und Elektronik-Altgeräte nicht in den Hausmüll (Restmüll) gelangen dürfen. Um die fachgerechte Entsorgung, Aufbereitung und Wiederverwertung sicherzustellen, sind Sie verpflichtet, Altgeräte über staatlich dafür vorgesehene Stellen zu entsorgen.

Durch die ordnungsgemäße Entsorgung solcher Geräte leisten Sie einen Beitrag zur Einsparung wertvoller Rohstoffe und verhindern potenziell schädliche Auswirkungen auf die menschliche Gesundheit und die Umwelt, die durch falsche Abfallentsorgung entstehen können. Die Entsorgung ist für Sie kostenlos.

Weitere Informationen zur Wertstoffsammlung und Wiederverwertung von Alt geräten erhalten Sie bei Ihrer Stadt - verwaltung, dem für Sie zuständigen Abfall ent sorgungsunternehmen oder der Verkaufsstelle, bei der Sie das Produkt erworben haben.

CE Dieses Produkt entspricht den geltenden EU-Richtlinien sowie den nationalen Gesetzen zur Umsetzung dieser Richtlinien.

Informationen zum Markenrecht

Die folgenden Informationen werden aus rechtlichen Gründen im Originaltext wiedergegeben:

• TASCAM is a registered trademark of TEAC Corporation.
- Microsoft, Windows and Windows Vista are either registered trademarks or trademarks of Microsoft Corporation in the United States and/or other countries.
- Apple, Mac, Mac OS, macOS, iPad, iPod, iPod touch, Lightning, App Store and iTunes are trademarks of Apple Inc.
- iOS is a trademark or registered trademark of Cisco in the United States and other countries and is used under license.
- Andere in diesem Dokument genannte Firmenbezeichnungen, Produktnamen und Logos sind als Marken bzw. eingetragenen Marken das Eigentum ihrer jeweiligen Inhaber.

Inhaltsverzeichnis

Wichtige Hinweise zu Ihrer Sicherheit......33

Wichtige Hinweise....34

Informationen zum Markenrecht....34

Bevor Sie beginnen 35

Ausstattungsmerkmale 35

Lieferumfang 35

Hinweise zur Benutzung dieses Handbuchs....36

Ergänzende Sicherheitshinweise zur Aufstellung ....36

Kondensation vermeiden....36

Hinweise zur Stromversorgung....36

Das Produkt reinigen....36

Informationen zum Kundendienst von Tascam....36

Die Produktbestandteile und ihre Funktionen......37

Gerätevorderseite 37

Geräterückseite 38

Euroblock-Stecker verwenden....39

Überblick über den DSP....39

Eingangskanäle....39

Mischfunktionen....39

Ausgangskanäle....39

Mit einem Ethernet-Netzwerk verbinden....40

Fernsteuern mit MX Connect....40

Den MX-8A als Audiointerface nutzen ....40

Die Windows-Gerätesoftware installieren....40

Die Windows-Gerätesoftware deinstallieren 41

Die Mikroschalter nutzen......41

Das Gerät auf die Werkseinstellungen zurücksetzen .....41

Technische Daten....42

Allgemein....42

Eingänge und Ausgänge....42

Leistungsdaten Audio....42

Stromversorgung und sonstige Daten 42

Bevor Sie beginnen

Vielen Dank, dass Sie sich für den Matrixmischer MX-8A von Tascam entschieden haben.

Bevor Sie das Gerät benutzen, lesen Sie sich diese Anleitung bitte aufmerksam durch, um sich mit der sicheren Verwendung und den grundlegenden Funktionen vertraut zu machen. Bewahren Sie dieses Handbuch gut auf, und geben Sie es immer zusammen mit dem MX-8A weiter, da es Teil des Produkts ist.

Links zur digitalen Version dieser Anleitung und der Bedienungsanleitung für die Steuerungssoftware MX Control finden Sie auf der Website (http://tascam.eu/de/downloads/MX-8A).

Ausstattungsmerkmale

• Matrixmischer mit acht Mikrofon-/Line-Eingängen und acht Line-Ausgängen
• Eingänge und Ausgänge über Euroblock-Anschlüsse, optimal für die Festinstallation
• USB-Audiointerface ermöglicht es, mit einem Computer aufzunehmen und Hintergrundmusik abzuspielen (zwei Audiokanäle)
• Steuerbar über
• ein Ethernet-Netzwerk (mit Hilfe der Computersoftware MX Connect oder des Tascam-Mixerprotokolls),
• RS-485 (mit Hilfe einer speziellen Fernbedienung, in Planung),
• RS-232C
• Leistungsfähiger digitaler Signalprozessor (DSP) für die Audioverarbeitung in unterschiedlichen Anwendungen
• Kompaktes 19-Zoll-Gehäuse mit nur einer Höheneinheit

Lieferumfang

Zum Lieferumfang dieses Produkts gehören die unten aufgeführten Bestandteile.

Achten Sie beim Öffnen der Verpackung darauf, dass Sie nichts beschädigen. Bewahren Sie das Verpackungsmaterial für einen eventuellen zukünftigen Transport auf.

Sollte etwas fehlen oder auf dem Transport beschädigt worden sein, wenden Sie sich bitte an Ihren Händler.

- MX-8A .... 1

- Netzkabel....1

• Euroblock-Stecker....16

- Satz Kabelbinder....1

- Schraubensatz für den Rackeinbau .... 1

- Bedienungsanleitung (das vorliegende Dokument) einschließlich Garantiehinweis....1

Hinweise zur Benutzung dieses Handbuchs

In diesem Handbuch verwenden wir die folgenden Schriftbilder und Schreibweisen:

• Schalter, Anschlüsse und andere Bedienelemente an diesem Gerät kennzeichnen wir wie folgt mit fett gesetzten Großbuchstaben: ETHERNET-Buchse.
• Ergänzende Informationen oder wichtige Hinweise sind wie folgt gekennzeichnet:

Tipp

So kennzeichnen wir nützliche Praxistipps.

Anmerkung

Hierunter finden Sie ergänzende Erklärungen und Hinweise zu besonderen Situationen.

Wichtig

Besonderheiten, die bei Nichtbeachtung zu Datenverlust, Funktionsstörungen oder unerwartetem Verhalten des Geräts führen können.

VORSICHT

Wenn Sie so gekennzeichnete Hinweise nicht beachten, besteht ein Risiko von leichten oder mittelschweren Verletzungen.

Ergänzende Sicherheitshinweise zur Aufstellung

• Der zulässige Betriebstemperaturbereich für dieses Gerät liegt zwischen 0 °C und 40 °C.
• Stellen Sie das Gerät nicht an den im Folgenden bezeichneten Orten auf. Andernfalls könnte sich die Klangqualität verschlechtern und/oder es könnten Fehlfunktionen auftreten.
• Orte, die starken Erschütterungen ausgesetzt sind,
• Orte mit direkter Sonneneinstrahlung (z.B. an einem Fenster),
• in der Nähe von Heizgeräten oder an anderen Orten, an denen hohe Temperaturen herrschen,
• wenn die Temperatur unter dem Gefrierpunkt liegt,
• sehr feuchte oder schlecht belüftete Orte,
• Orte mit hoher Staubkonzentration.
• Legen Sie keine Gegenstände auf das Gerät, um eine ausreichende Wärmeabfuhr zu gewährleisten.
• Stellen Sie das Gerät nicht auf einen Leistungsverstärker oder andere Hitze erzeugende Geräte.

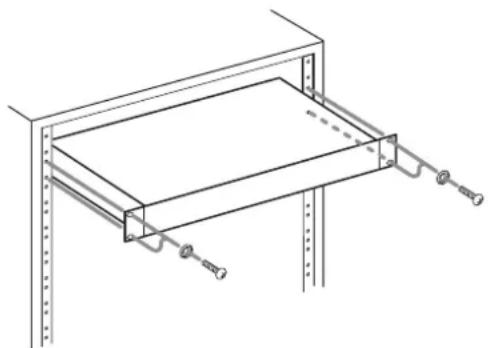

• Mit dem mitgelieferten Befestigungssatz können Sie das Gerät wie hier gezeigt in einem üblichen 19-Zoll-Rack befestigen. Lassen Sie ausreichend Raum (mindestens 1 HE = 45 mm) über dem Gerät frei für die Belüftung.

Wenn Sie das Gerät aus einer kalten Umgebung in eine warme Umgebung bringen, in einem schnell beheizbaren Raum einsetzen oder anderen plötzlichen Temperaturschwankungen aussetzen, besteht die Gefahr, dass sich Kondenswasser bildet.

Um dies zu vermeiden, lassen Sie das Gerät ein bis zwei Stunden stehen, bevor Sie es einschalten.

Hinweise zur Stromversorgung

• Wenn Sie das beiliegende Netzanschlusskabel mit der Buchse AC IN verbinden, vergewissern Sie sich, dass es fest sitzt.
• Verbinden Sie das Gerät nur mit einer Steckdose für 100–240 Volt Wechselspannung (50–60 Hz). In den USA und in Kanada nur am 120-Volt-Stromnetz betreiben.
• Fassen Sie das Kabel an seinen Steckern, wenn Sie die Verbindung mit dem Stromnetz herstellen oder trennen.

Das Produkt reinigen

Verwenden Sie zum Reinigen ein trockenes, weiches Tuch. Verwenden Sie zum Reinigen niemals getränkte Reinigungstücher auf chemischer Basis, Verdünner, Alkohol oder andere chemische Substanzen. Diese können die Oberfläche des Geräts angreifen oder Verfärbungen hervorrufen.

Informationen zum Kundendienst von Tascam

Kunden haben nur in dem Land Anspruch auf Kundendienst und Gewährleistung, in dem sie das Produkt gekauft haben.

Um den Kundendienst von Tascam in Anspruch zu nehmen, suchen Sie auf der TEAC Global Site unter http://teac-global.com/ nach der lokalen Niederlassung oder dem Distributor für das Land, in dem Sie das Produkt erworben haben, und wenden Sie sich an dieses Unternehmen.

Bei Anfragen geben Sie bitte die Adresse des Geschäfts oder Webshops (URL), in dem Sie das Produkt gekauft haben, und das Kaufdatum an.

Darüber hinaus kann die Garantiekarte und der Kaufbeleg erforderlich sein.

Die Produktbestandteile und ihre Funktionen

Gerätevorderseite

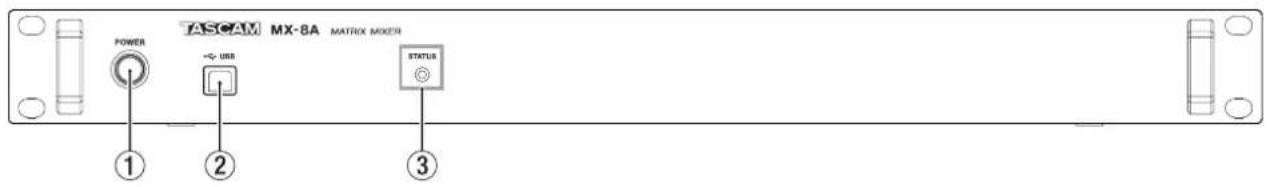

TASCAM MX-8A MATRIX MIXER POWER +0 USB STATUS ① ② ③

① Netzschalter (POWER) (beleuchtet)

Hiermit schalten Sie das Gerät ein und aus.

② USB-Anschluss

Dies ist ein USB-Anschluss des Typs B. Verwenden Sie ein passendes USB-Kabel mit einem Typ-B-Stecker, um den Mischer an einen Computer oder ein iOS-/Android-Gerät anzuschließen. (Siehe „Den MX-8A als Audiointerface nutzen“ auf Seite 40.)

Über diesen Anschluss können Sie den Mischer als zweikanaliges Audiointerface verwenden (Abtastrate 44,1/48 kHz, Auflösung 16/24 Bit).

Wichtig

Verwenden Sie keinen USB-Hub, sondern verbinden Sie den Mischer direkt mit einer USB-Schnittstelle des Computers. Andernfalls kann es sein, dass die Datenübertragung nicht richtig funktioniert.

Anmerkung

Um den MX-8A mit einem iOS-Gerät zu verbinden, benötigen Sie einen Lightning-auf-USB-Kameraadapter.

③ STATUS-Lämpchen

Das blaue STATUS-Lämpchen zeigt den Betriebszustand des Geräts durch unterschiedlich schnelles Blinken oder stetiges Leuchten an.

Status-Lämpchen Bedeutung
1	Normalbetrieb
2	Startvorgang oder Kommuni kation mit Gerätesoftware
3	Fehler
4	Aktualisierung der Firmware oder Rücksetzen auf die Werkseinstellungen

^1 Stetiges Leuchten
^2 Langsames Blinken (0,5-Sekunden-Takt)
^3 Schnelles Blinken (0,1-Sekunden-Takt)
^4 3 × schnelles Blinken, dann 1 × langsames Blinken

Geräterückseite

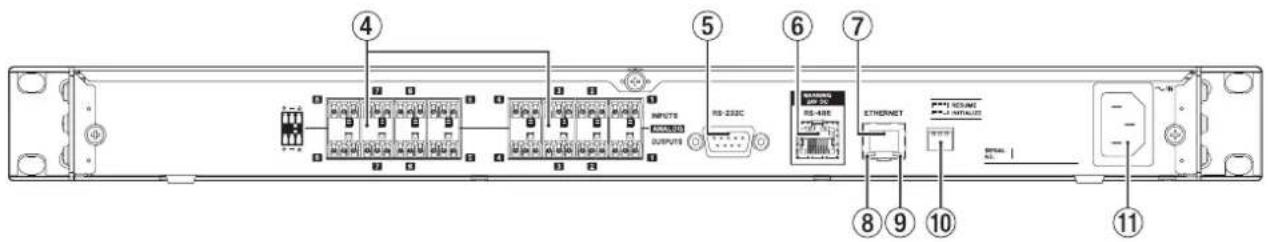

Symmetrische Analogein- und -ausgänge über Euroblock-Anschlüsse. (Anschlussbelegung jeweils von links nach rechts: Heiß, Kalt, Masse)

⑤ RS-232C-Anschluss

Nutzen Sie diesen 9-poligen Sub-D-Anschluss für die serielle Fernsteuerung mithilfe des Tascam-Mixerprotokolls.

Pin Nr. Signal
1
2	RD
3	TD
4
5 Masse
6
7
8
9

Anmerkung

Informationen zum Tascam-Mixerprotokoll stehen auf unserer Website zum Download bereit (https://tascam.eu/de/downloads/MX-8A).

⑥ RS-485-Anschluss

Hier können Sie einen geeigneten externen Controller anschließen. Nutzen Sie für die Verbindung ein Kabel der Kategorie 5e (Cat 5e) oder höher.

Pin Nr. Signal
1	B
2	A
3
4 DC 24 V
5 Masse
6
7
8 Masse
9

Wichtig

• Die RS-485-Buchse ist kein Ethernet-Netzwerkanschluss. Verbinden Sie sie niemals mit einem Computernetzwerk. Andernfalls kann es zu Fehlfunktionen des MX-8A oder des anderen Geräts kommen.
- Schalten Sie den MX-8A immer aus, bevor Sie eine Kabelverbindung herstellen oder trennen. Wenn Sie die Kabelverbindung bei eingeschaltetem Gerät herstellen oder trennen, können Funktionsstörungen auftreten.

Anmerkung

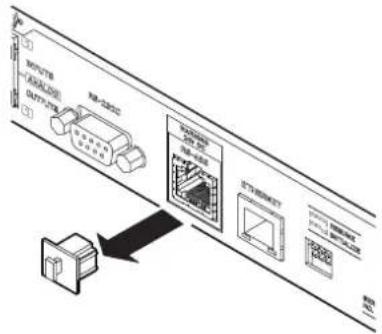

Der RS-485-Anschluss ist mit einer Abdeckung versehen, um das versehentliche Einstecken eines Ethernet-LAN-Kabels zu verhindern. Entfernen Sie diese Abdeckung vor dem Gebrauch.

OUTPUTS N1-0200 OUTPUTS N1-0200 N1-0200 N1-0200 N1-0200 N1-0200 N1-0200 N1-0200 N1-0200 N1-0200 N1-0200 N1-0200 N1-0200 N1-0200 N1

⑦ Netzwerkanschluss (ETHERNET)

Dies ist ein Ethernet-Netzwerkanschluss. Nutzen Sie ihn, um den Mischer mit Hilfe der Computersoftware MX Connect oder des Tascam-Mixerprotokolls über ein Netzwerk fernzusteuern.

Anmerkung

Informationen zum Tascam-Mixerprotokoll stehen auf unserer Website zum Download bereit (https://tascam.eu/de/downloads/MX-8A).

⑧ Anzeige für Verbindungsstatus und Aktivität

Grünes Leuchten weist auf eine bestehende Verbindung zwischen den Geräten hin.

Blinken bedeutet, dass Signale zwischen den Geräten ausgetauscht werden.

⑨ Statusanzeige für die 100-MBit/s-Verbindung

Oranges Leuchten weist auf eine funktionierende 100-MBit/s-Verbindung mit einem Ethernet-Netzwerk hin.

⑩ Mikroschalter zum Zurücksetzen auf Werkseinstellungen

Mit Hilfe dieser Schalter können Sie das Gerät auf seine Werkseinstellungen zurücksetzen. Siehe „Die Mikroschalter nutzen“ auf Seite 41.

⑪ Netzkabelanschluss (AC IN)

Schließen Sie hier das mitgelieferte Netzanschlusskabel an. Achten Sie darauf, dass es fest sitzt. Verbinden Sie das Netzkabel mit einer ordnungsgemäß geerdeten Steckdose.

Euroblock-Stecker verwenden

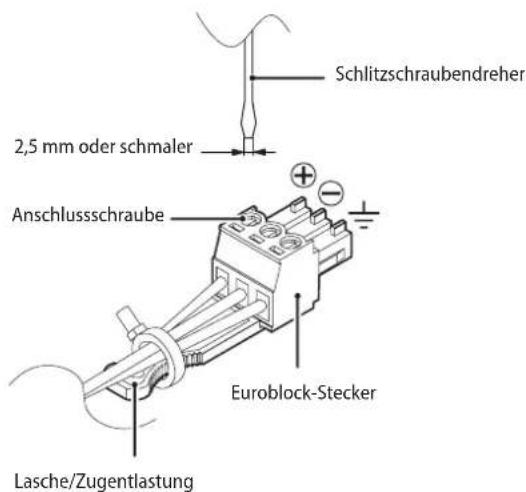

Schlitzschraubendreher 2,5 mm oder schmaler Anschlussschraube Euroblock-Stecker Lasche/Zugentlastung

1. Lösen Sie die Schrauben der Euroblock-Stecker.
2. Führen Sie die Kabel entsprechend der in der Abbildung gezeigten Anschlussbelegung ein.
3. Drehen Sie die Schrauben der Euroblock-Stecker fest.
4. Befestigen Sie die Kabel mit einem der mitgelieferten Kabelbinder an der Zugentlastung des Euroblock-Steckers.

Anmerkung

• Sie können die mitgelieferten Euroblock-Stecker mit Kabelquerschnitten von 0,09 mm ^2 bis 1,5 mm ^2 verwenden (AWG16–AWG28). Die Drähte sollten Sie etwa 7 mm abisolieren.
• Nutzen Sie einen maximal 2,5 mm breiten Schlitzschraubendreher.
• Vergewissern Sie sich nach dem Festschrauben, dass die Drähte sich nicht herausziehen lassen.

Überblick über den DSP

Auf die folgenden Leistungsmerkmale des eingebauten Signalprozessors können Sie über die Computeranwendung MX Connect zugreifen. Einzelheiten dazu finden Sie in der Bedienungsanleitung zu MX Connect.

Eingangskanäle

ingangspolarität

Hiermit können Sie die Polarität des Eingangssignals umkehren.

ompressor

Sobald der Eingangspegel den unter THRESHOLD gewählten Schwellenwert überschreitet, wird er automatisch abgesenkt (komprimiert), was einen gleichmäßigeren Ausgangspegel bewirkt.

ingangs-EQ

In jedem Eingangskanal steht Ihnen eine-4-Band-Klangregelung zur Verfügung.

Nutzen Sie diese, um bestimmte Frequenzbereiche zu betonen oder abzusenken. So können Sie zum Beispiel den Klang einzelner Instrumente hervorheben, breitere Frequenzbereiche ausgleichen oder ganz bestimmte unerwünschte Frequenzanteile dämpfen.

Automatische Aussteuerung

Der Aufnahmepegel wird entsprechend dem Eingangssignal automatisch abgesenkt beziehungsweise angehoben.

■Fader der Eingangskanäle

Hiermit passen Sie die Pegel der Eingangskanäle an, bevor die Signale an die Matrix und den USB-Anschluss gelangen.

■tummschaltung der Eingänge

Sie können jeden Eingangskanal einzeln stummschalten.

Mischfunktionen

Matrixmischer

Der MX-8A beinhaltet die Funktionen eines einfachen Matrixmischers.

Ducking-Funktion

Die Ducking-Funktion erlaubt es, bei einem eingehenden Mikrofonsignal automatisch den Pegel von Hintergrundmusik oder anderen an den Line-Eingängen anliegenden Signalen zu verringern.

Umgebungsgeräuschkompensation (ANC)

Die ANC-Funktion kann den Pegel an das Umgebungsgeräusch anpassen, so dass das Summensignal jederzeit gut zu hören ist.

■ignalführung (Routing)

Die Eingangssignale können über die Matrix, die Ducking-Funktion und die ANC-Funktion an mehrere Ausgänge weitergereicht werden.

Ausgangskanäle

Ausgangs-Equalizer

Der MX-8A verfügt über einen 10-Band-EQ für die Ausgangskanäle.

Nutzen Sie diesen, um bestimmte Frequenzbereiche zu betonen oder abzusenken. So können Sie zum Beispiel den Klang einzelner Instrumente hervorheben, breitere Frequenzbereiche ausgleichen oder ganz bestimmte unerwünschte Frequenzanteile dämpfen.

■Laufzeitanpassung / Delay

Mit dem Delay können Sie Laufzeitunterschiede in einzelnen Ausgangskanälen ausgleichen.

■Fader der Ausgangskanäle

Hiermit passen Sie den Pegel am jeweiligen Ausgang an.

■tummschaltung der Ausgänge

Sie können jeden Ausgangskanal einzeln stummschalten.

Ausgangs-Limiter

Der Limiter verhindert Verzerrungen durch plötzliche Pegelsprünge im Ausgangssignal.

Ausgangspolarität

Hiermit können Sie die Polarität des Ausgangssignals umkehren.

Mit einem Ethernet-Netzwerk verbinden

Sie können den MX-8A mit einem Netzwerk verbinden, um ihn über die Steuerungssoftware MXConnect oder das Tascam-Mixerprotokoll fernzusteuern.

Schließen Sie dazu ein Netzwerkkabel an die Buchse ETHERNET an und verbinden Sie es mit Ihrem Netzwerk.

Mindestanforderungen an das Netzwerkkabel

Verwenden Sie STP-Kabel (abgeschirmte verdrillte Doppeladern) der Kategorie 5e oder höher.

Gekreuzte Kabel können ebenso verwendet werden wie gerade durchverbundene.

Fernsteuern mit MX Connect

Mit Hilfe der Steuerungssoftware MX Connect von Tascam können Sie den MX-8A komfortabel aus der Ferne bedienen.

Einzelheiten zu den Funktionen der Software finden Sie in der zugehörigen Bedienungsanleitung, die Sie von unserer Website herunterladen können (https://tascam.eu/de/downloads/MX-8A).

TACAR MH CONNECT RESET INPUT NIXER ROUTING OUTPUT SETTINGS EZ CONNECT LOGOUT ANALOG IN 1 ANALOG IN 2 ANALOG IN 3 ANALOG IN 4 ANALOG IN 5 ANALOG IN 6 ANALOG IN 7 ANALOG IN 8 ANALOG IN 9 ANALOG IN 10 ANALOG IN 11 ANALOG IN 12 ANALOG IN 13 ANALOG IN 14 ANALOG IN 15 ANALOG IN 16 ANALOG IN 17 ANALOG IN 18 ANALOG IN 19 ANALOG IN 20 USB IN 1 USB IN 2 OUTPUT RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET Refernt: 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0

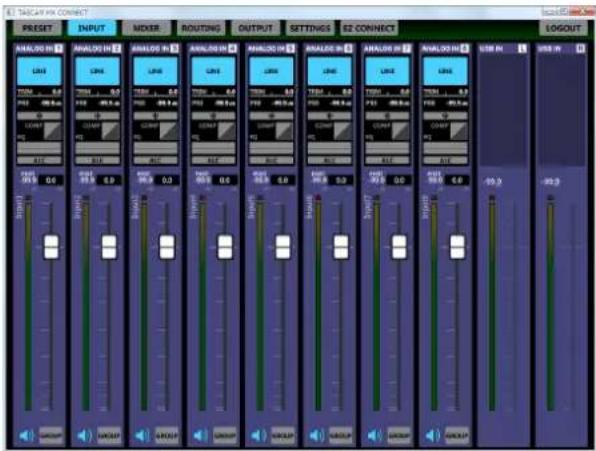

Die INPUT-Seite mit den Eingangskanälen

Den MX-8A als Audiointerface nutzen

Wichtig

• Bevor Sie mit der Installation beginnen, beenden Sie alle anderen Anwendungen.
• Bei einem Mac oder unter iOS beziehungsweise Android wird der Standardtreiber des Betriebssystems genutzt. Hier muss keinerlei Software installiert werden.

Um den MX-8A als USB-Audiointerface mit einem Windows-Computer nutzen zu können, müssen Sie die passende Software auf dem Computer installieren.

Laden Sie die neueste Software von der deutschsprachigen Tascam-Website unter https://tascam.de/herunter.

Mit der Gerätesoftware wird auch ein Treiber installiert.

Die Windows-Gerätesoftware installieren

Um die Gerätesoftware für einen Windows-Computer zu installieren, führen Sie die weiter unten aufgeführten Schritte aus.

Wichtig

• Schließen Sie in jedem Fall zuerst die unten beschriebene Installation der Windows-Gerätesoftware ab, bevor Sie den MX-8A zum ersten Mal via USB mit dem Computer verbinden.

• Falls Sie den MX-8A vor der Installation über das USB-Kabel mit dem Computer verbunden haben und Windows den Hardwareassistenten startet, brechen Sie den Vorgang ab. Ziehen Sie anschließend das USB-Kabel heraus.

• Laden Sie die aktuelle Gerätesoftware von der Tascam-Website (https://tascam.de/) herunter und speichern Sie diese auf Ihrem Computer.

• Entpacken Sie die Software (Zip-Datei) auf den Desktop oder in ein beliebiges Verzeichnis.

• Doppelklicken Sie in dem Ordner, der beim Entpacken angelegt wurde, auf die Datei „TASCAM_MX-8A_Installer_x.xx.exe“ (x.xx steht für die Versionsnummer).

Die Installation beginnt.

Wichtig

Wenn Sie eine Zip-Datei öffnen, ohne sie zu entpacken, und im geöffneten Ordner auf die Datei „TASCAM_MX-8A_ Installer_x.xx.exe“ doppelklicken, startet die Installation nicht. Entpacken Sie die Datei beispielsweise über das Kontextmenü und doppelklicken Sie erst dann auf die ausführbare Datei.

1. Wenn ein Fenster mit einem Sicherheitshinweis oder der Benutzerkontensteuerung erscheint, klicken Sie auf „Ausführen“ beziehungsweise „Ja“.

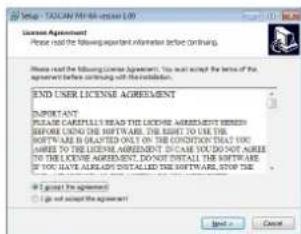

1. Lesen Sie sich die Lizenzvereinbarung durch. Wenn Sie damit einverstanden sind, wählen Sie die Option „Ich nehme die Lizenzvereinbarung an“. Klicken Sie auf „Fortfahren“.

1. Klicken Sie auf „Installieren“.

1. Klicken Sie auf „Installieren“, um die Installation zu starten. (Vorstehender Hinweis gilt nur für Windows 7.)

Das folgende Fenster erscheint, wenn die Installation abgeschlossen ist.

1. Klicken Sie auf „Fertigstellen“.

Das Installationsprogramm wird beendet. Anschließend startet das Einstellungsfeld.

Anmerkung

Wenn Sie das Gerät nach der Installation der Software zum ersten Mal mit dem Computer verbinden, installiert dieser den Gerätetreiber. Es kann eine Weile dauern, bis das Gerät erkannt wird, weil hierzu auch Windows-Update durchsucht wird.

Wenn der Computer das Gerät auch nach längerer Zeit nicht erkennt, rufen Sie das Treiberinstallationsfenster im Anzeigebereich rechts unten auf dem Bildschirm auf. Klicken Sie dort auf „Treibersuche mit Windows Update überspringen“, um die Suche zu stoppen.

Die Windows-Gerätesoftware deinstallieren

Deinstallation über die Windows-Systemsteuerung

Anmerkung

Normalerweise ist es nicht notwendig, die Gerätesoftware von Ihrem Computer zu entfernen. Falls aber ein Problem auftritt oder Sie den MX-8A nicht mehr weiter mit dem Computer nutzen wollen, gehen Sie wie im Folgenden beschrieben vor.

1. Klicken Sie auf das Startmenü und starten Sie die Systemsteuerung. Wählen Sie darin den Eintrag „Programme und Funktionen“.

Anmerkung

• In Windows 10 klicken Sie mit der rechten Maustaste auf das Startsymbol und dann auf „Systemsteuerung“.

• In Windows 8.1 klicken Sie auf das Pfeilsymbol links unten auf dem Startbildschirm, um alle Apps anzuzeigen.

• Wählen Sie „TASCAM MX-8A Version x.xx“ aus der Liste aus, und doppelklicken Sie darauf.

• Folgen Sie dann den Anweisungen auf Ihrem Bildschirm.

Die Mikroschalter nutzen

Mit Hilfe der Mikroschalter auf der Geräterückseite können Sie den Mischer auf seine Werkseinstellungen zurücksetzen (siehe „Das Gerät auf die Werkseinstellungen zurücksetzen“ weiter unten).

	Zulässige Schalterstellungen
Normalbetrieb	I■■■I RESUME
Werkseinstellungen wiederherstellen	I■■■I INITIALIZE

Wichtig

• Lassen Sie diese Schalter im Normalbetrieb auf RESUME stehen
• Stellen Sie sie nur auf INITIALIZE, wenn Sie das Gerät auf seine Werkseinstellungen zurücksetzen wollen (siehe unten).
• Stellen Sie keine anderen als die in der Tabelle gezeigten Schalterstellungen ein. Andernfalls kann es zu Fehlfunktionen am Mischer oder angeschlossenen Geräten kommen.
• Ändern Sie die Schalterstellungen nur bei ausgeschaltetem Gerät.

Das Gerät auf die Werkseinstellungen zurücksetzen

Nachdem verschiedene Einstellungen des Mischers über MX Connect geändert wurden, können Sie diese wie folgt auf die Werkseinstellungen zurücksetzen:

Wichtig

Schalten Sie das Gerät nicht aus, während die Einstellungen zurückgesetzt werden.

1. Schalten Sie das Gerät aus.
2. Stellen Sie die Mikroschalter auf der Geräterückseite entsprechend der grafischen Darstellung neben INITIALIZE ein.

1. Schalten Sie das Gerät ein.
   Das STATUS-Lämpchen blinkt, während die Einstellungen zurückgesetzt werden. Siehe „⑤ STATUS-Lämpchen“ auf Seite 37.

2. Sobald der Vorgang abgeschlossen ist, leuchtet das STATUS-Lämpchen stetig.

3. Schalten Sie das Gerät aus.

Damit ist das Zurücksetzen auf die Werkseinstellungen abgeschlossen.

1. Stellen Sie die Mikroschalter wieder auf RESUME ein. Sie können das Gerät jetzt wieder normal verwenden.

Technische Daten

Allgemein

Audioformate

Eingänge und Ausgänge

SB-Anschluss

4-polige USB-Buchse, Typ B

Datenrate: USB 2.0 High-Speed (480 Mbit/s)

■nalogeingänge (ANALOG INPUTS)

Anschlusstyp: Symmetrische Euroblock-Anschlüsse, Rastermaß 3,81 mm

Minimaler Eingangspegel: -77.5 dBu

Maximaler Eingangspegel: +26 dBu (Mikrofoneingang)

Maximaler Eingangspegel: +24 dBu (Line)

Eingangsimpedanz: ≥2,2 kOhm

■nalogausgänge (ANALOG OUTPUTS)

Anschlusstyp: Symmetrische Euroblock-Anschlüsse, Rastermaß 3,81 mm

Nominaler Ausgangspegel:

+4 dBu (Ref(D) ≠ -9 dBFS)

+6 dBu (Ref(D) = -9 dBFS)

Maximaler Ausgangspegel (wählbar):

+15 dBu (Ref(D): -9 dBFS)

+18 dBu (Ref(D): -14 dBFS)

+20 dBu (Ref(D): -16 dBFS)

+22 dBu (Ref(D): -18 dBFS)

+24 dBu (Ref(D): -20 dBFS)

Ausgangsimpedanz: ≤200 Ω

■S-232C-Anschluss

Sub-D-Buchse, 9-polig (Zollgewinde)

S-485-Anschluss

RJ-45-Buchse

Kabel: STP-Kabel entsprechend Cat 5e oder besser

■letzwerkanschluss (ETHERNET)

RJ-45-Buchse

Übertragungsprotokoll: TCP/IP

Ethernet-Standard: 100BASE-TX

Kabel: STP-Kabel entsprechend Cat 5e oder besser

Leistungsdaten Audio

■äquivalentes Eingangsrauschen der Mikrofonvorverstärker

-126 dBu oder weniger

Mikrofoneingang bis Line-Ausgang, Eingangsimpedanz: 150 Ω, 22-kHz-Tiefpassfilter, A-bewertet, JEITA)

■frequenzbereich

20 Hz - 20 kHz, ±0,5 %

(+24 dBu am Eingang, Mikrofoneingang bis Line-Ausgang, GAIN-Regler auf Minimum, JEITA)

Verzerrung (THD+N)

<0,005 %

(1 kHz mit +24 dBu am Eingang, Mikrofoneingang bis Line-Ausgang, GAIN-Regler auf Minimum, JEITA)

■remdspannungsabstand

≥106 dB

(+24 dBu am Eingang, Mikrofoneingang bis Line-Ausgang, GAIN-Regler auf Minimum, JEITA)

übersprechdämpfung

≥106 dB

(1 kHz mit +24 dBu am Eingang, Mikrofoneingang bis Line-Ausgang, GAIN-Regler auf Minimum, JEITA)

Dynamikbereich

≥106 dB

(Mikrofoneingang bis Line-Ausgang, GAIN-Regler auf Minimum, JEITA)

Anmerkung zu JEITA: Entspricht JEITA-Standard CP-2150

Stromversorgung und sonstige Daten

Netzspannung

AC 100–240 V, 50/60 Hz

■leistungsaufnahme

21 W

Abmessungen

483 mm × 45 mm × 304 mm

(B × H × T, einschließlich vorstehende Teile)

Gewicht

3 kg

■ulässiger Betriebstemperaturbereich

0–40 °C

- Maßzeichnungen finden Sie am Ende dieses Dokuments.

- Abbildungen können teilweise vom tatsächlichen Erscheinungsbild des Produkts abweichen.

- Änderungen an Konstruktion und technischen Daten vorbehalten.

IMPORTANTI ISTRUZIONI DI SICUREZZA

CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN

CAUTELA: PER RIDURRE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O IL RETRO). NON CI SONO PARTI RIPARABILI ALL'INTERNO DESTINATE ALL'UTENTE. PER RIPARAZIONI RIVOLGERSI A PERSONALE QUALIFICATO.

Dieses Gerät unterliegt den gesetzlichen Gewährleistungsbestimmungen des Landes, in dem es erworben wurde. Bitte wenden Sie sich im Gewährleistungsfall an den Händler, bei dem sie das Gerät erworben haben.

Owner's name / Nom du possesseur / Name des Eigentümers
