Produkttyp	Mischpult
Marke	Tascam
Modell	MZ372
Kategorie	Rackbares Mischpult 3U
Anzahl der Eingangskanäle	6 Kanäle (XLR/Klinke) + 1 Hauptmikrofoneingang (XLR/Klinke)
Eingänge	6 Mikrofon-/Line-Eingänge (symmetrisch XLR), 6 Line-Eingänge (Cinch), Hauptmikrofoneingang (XLR/Klinke), Phono-Eingänge (Kanäle 2-4)
Ausgänge	2 unsymmetrische Hauptausgänge (Cinch), 2 symmetrische Hauptausgänge (XLR), Sub-Ausgang (Cinch), Monitor-Ausgang (Cinch), Kopfhörerausgang (6,35 mm Klinke)
Equalizer	3-Band (HIGH/MID/LOW) auf jedem Eingangskanal, 2-Band (HIGH/LOW) auf Hauptmikrofoneingang
Sonderfunktionen	Talkover, Pre-Fader-Listening (PFL), L/R-Split für Kopfhörer, Quellenwahl (A/B/C/MIC), Ausgangs-Abschwächung (-6 dB)
Stromversorgung	Externes Netzteil PS-M1524, Eingang 100-240 V~ 50/60 Hz, Ausgang 15 V DC 2,4 A
Stromverbrauch	35 W
Gewicht	3,2 kg
Abmessungen (Rackmontage)	3U Höhe, Breite 19 Zoll Standard
Betriebstemperaturbereich	5 °C bis 35 °C
Reinigung	Trockenes, weiches Tuch, chemische Reinigungsmittel vermeiden
Sicherheit	Nicht Wasser oder Feuchtigkeit aussetzen, nur mitgeliefertes Netzteil verwenden, Reparaturen einem Fachmann überlassen
Ersatzteile / Reparierbarkeit	Keine vom Benutzer reparierbaren Teile, TASCAM-Kundendienst kontaktieren
Mitgeliefertes Zubehör	Netzteil PS-M1524, Netzkabel (2 Typen), Schraubenset für Rackmontage, Bedienungsanleitung
Garantie	Gesetzliche Garantie gemäß Kauf land

Häufig gestellte Fragen - MZ372 TASCAM

Wie schließe ich ein Mikrofon an das MZ372 an?

Sie können ein Mikrofon an die MAIN MIC INPUT-Buchse an der Vorderseite oder an die C (MONO)/MIC-Buchsen der Kanäle 1 bis 6 auf der Rückseite anschließen. Stellen Sie für die Kanäle 1-6 den Schalter INPUT LEVEL auf MIC. Verwenden Sie den GAIN-Regler und den Equalizer, um den Pegel und den Klang einzustellen.

Wie verwende ich die Talkover-Funktion?

Aktivieren Sie den Schalter TALKOVER an der Vorderseite. Wenn ein an der MAIN MIC INPUT-Buchse angeschlossenes Mikrofon Ton aufnimmt, wird der Pegel der Kanäle 1 bis 6 automatisch reduziert, was das Hören des Mikrofons erleichtert. Zum Deaktivieren drücken Sie den Schalter erneut.

Warum kommt kein Ton aus den Lautsprechern?

Überprüfen Sie, ob das Netzteil korrekt angeschlossen ist und der POWER-Schalter eingeschaltet ist. Stellen Sie sicher, dass die Kanal-Fader angehoben sind, der MAIN OUTPUT VOL-Regler nicht auf Minimum steht und der angeschlossene Verstärker eingeschaltet und auf den richtigen Pegel eingestellt ist.

Wie höre ich einen Kanal im Pre-Fader-Modus über Kopfhörer?

Drücken Sie den PFL-Schalter des gewünschten Kanals, um dessen Anzeige einzuschalten. Drehen Sie den MIXING-Regler in Richtung PFL. Verwenden Sie den PHONES VOLUME-Regler, um den Pegel einzustellen. Sie können auch den L/R SPLIT-Modus verwenden, um die Signale zu trennen.

Wie schließe ich einen Plattenspieler an?

Schließen Sie den Plattenspieler an die LINE A-Buchsen der Kanäle 2 bis 4 an. Verbinden Sie das Massekabel mit der Klemme ± (Masse). Stellen Sie den LINE/PHONO-Wahlschalter dieser Kanäle auf PHONO. Wenn der Ton seltsam klingt, überprüfen Sie diese Einstellungen.

Was tun, wenn die Lautstärke trotz Anheben der Fader niedrig ist?

Überprüfen Sie, ob die GAIN-Regler der Kanäle richtig eingestellt sind. Wenn Sie Mikrofoneingänge verwenden, stellen Sie sicher, dass die INPUT LEVEL-Schalter auf MIC und nicht auf LINE stehen. Passen Sie auch die Equalizer-Regler an.

Wie reduziere ich ein Brummen bei einem angeschlossenen Gerät?

Verbinden Sie einen Masseleiter zwischen dem Metallgehäuse des brummenden Geräts (oder dem Rack, wenn es im Rack montiert ist) und der Klemme ± (Masse) des MZ372. Dies kann Hintergrundgeräusche reduzieren.

Kann ich das Ausgangssignal aufnehmen?

Ja, schließen Sie einen Recorder an die MONITOR OUT-Buchsen (Cinch) an. Das an die Verstärker-/Lautsprechersysteme gesendete Signal steht dann für die Aufnahme zur Verfügung.

Wie reinige ich das MZ372?

Verwenden Sie ein trockenes, weiches Tuch, um das Gerät abzuwischen. Verwenden Sie keine chemischen Tücher, Verdünner, Alkohol oder andere chemische Mittel, da diese die Oberfläche beschädigen oder das Gerät verfärben könnten.

Wo finde ich die Seriennummer und die Garantie?

Die Seriennummer befindet sich normalerweise auf der Rückseite oder Unterseite des Geräts. Die Garantie ist in der Bedienungsanleitung enthalten. Für Unterstützung kontaktieren Sie den Händler oder den TASCAM-Kundendienst über die Website teac-global.com.

BEDIENUNGSANLEITUNG MZ372 TASCAM

Bahnstrasse 12, 65205 Wiesbaden-Erbenheim, Germany

TEAC SALES & TRADING(SHENZHEN) CO., LTD

Phone: [phone]\~2

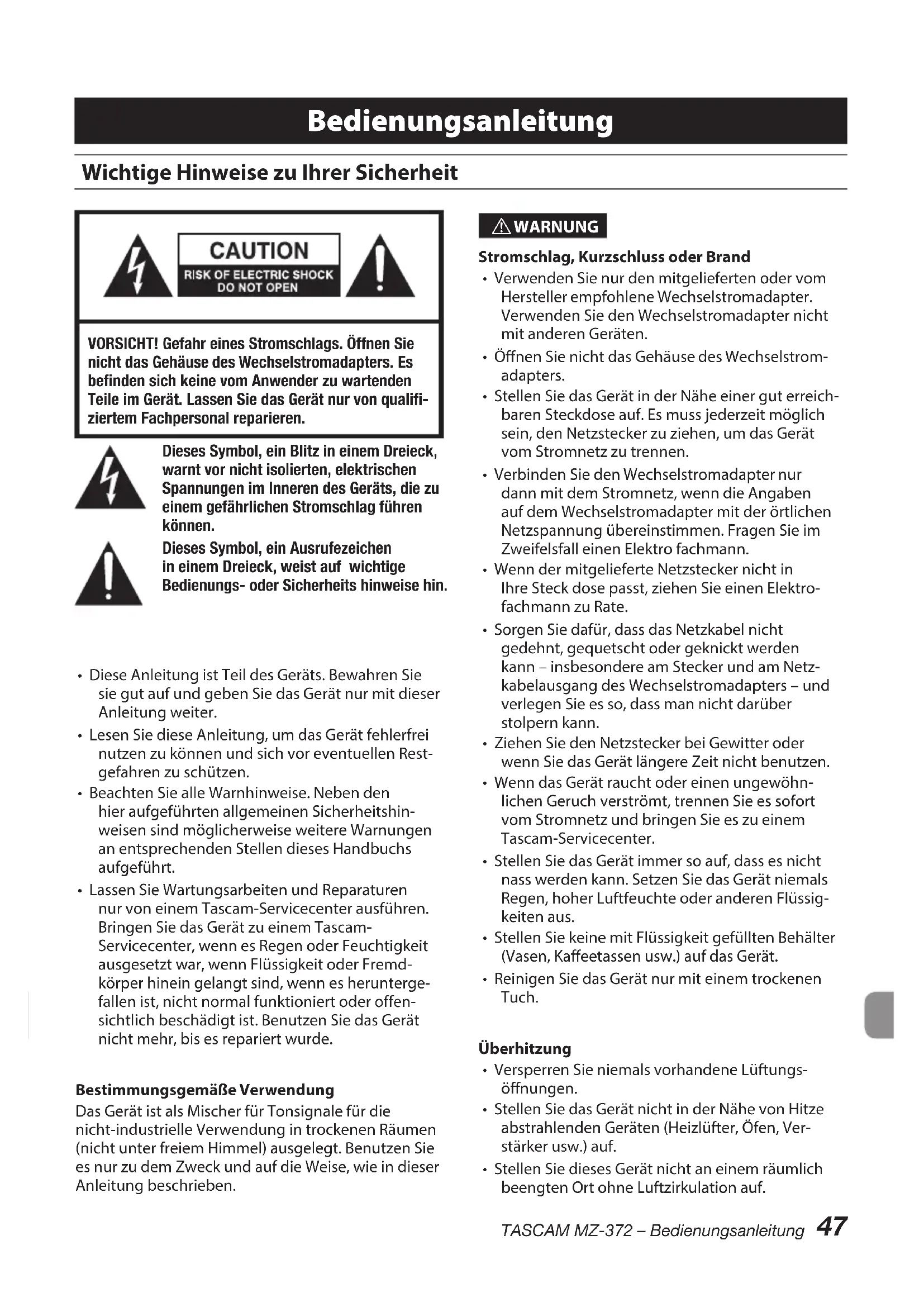

Wichtige Hinweise zu Ihrer Sicherheit

CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN

VORSICHT! Gefahr eines Stromschlags. Öffnen Sie nicht das Gehäuse des Wechselstromadapters. Es befinden sich keine vom Anwender zu wartenden Teile im Gerät. Lassen Sie das Gerät nur von qualifiziertem Fachpersonal reparieren.

Dieses Symbol, ein Blitz in einem Dreieck, warnt vor nicht isolierten, elektrischen Spannungen im Inneren des Geräts, die zu einem gefährlichen Stromschlag führen können.

Dieses Symbol, ein Ausrufezeichen in einem Dreieck, weist auf wichtige Bedienungs- oder Sicherheits hinweise hin.

• Diese Anleitung ist Teil des Geräts. Bewahren Sie sie gut auf und geben Sie das Gerät nur mit dieser Anleitung weiter.
• Lesen Sie diese Anleitung, um das Gerät fehlerfrei nutzen zu können und sich vor eventuellen Restgefahren zu schützen.
• Beachten Sie alle Warnhinweise. Neben den hier aufgeführten allgemeinen Sicherheitshinweisen sind möglicherweise weitere Warnungen an entsprechenden Stellen dieses Handbuchs aufgeführt.
• Lassen Sie Wartungsarbeiten und Reparaturen nur von einem Tascam-Servicecenter ausführen. Bringen Sie das Gerät zu einem Tascam-Servicecenter, wenn es Regen oder Feuchtigkeit ausgesetzt war, wenn Flüssigkeit oder Fremdkörper hinein gelangt sind, wenn es heruntergefallen ist, nicht normal funktioniert oder offensichtlich beschädigt ist. Benutzen Sie das Gerät nicht mehr, bis es repariert wurde.

Bestimmungsgemäße Verwendung

Das Gerät ist als Mischer für Tonsignale für die nicht-industrielle Verwendung in trockenen Räumen (nicht unter freiem Himmel) ausgelegt. Benutzen Sie es nur zu dem Zweck und auf die Weise, wie in dieser Anleitung beschrieben.

! WARNING

Stromschlag, Kurzschluss oder Brand

• Verwenden Sie nur den mitgelieferten oder vom Hersteller empfohlene Wechselstromadapter. Verwenden Sie den Wechselstromadapter nicht mit anderen Geräten.
• Öffnen Sie nicht das Gehäuse des Wechselstrom-adapters.
• Stellen Sie das Gerät in der Nähe einer gut erreichbaren Steckdose auf. Es muss jederzeit möglich sein, den Netzstecker zu ziehen, um das Gerät vom Stromnetz zu trennen.
• Verbinden Sie den Wechselstromadapter nur dann mit dem Stromnetz, wenn die Angaben auf dem Wechselstromadapter mit der örtlichen Netzspannung übereinstimmen. Fragen Sie im Zweifelsfall einen Elektro fachmann.
• Wenn der mitgelieferte Netzstecker nicht in Ihre Steck dose passt, ziehen Sie einen Elektrofachmann zu Rate.
• Sorgen Sie dafür, dass das Netzkabel nicht gedehnt, gequetscht oder geknickt werden kann – insbesondere am Stecker und am Netz-kabelausgang des Wechselstromadapters – und verlegen Sie es so, dass man nicht darüber stolpern kann.
• Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie das Gerät längere Zeit nicht benutzen.
• Wenn das Gerät raucht oder einen ungewöhnlichen Geruch verströmt, trennen Sie es sofort vom Stromnetz und bringen Sie es zu einem Tascam-Servicecenter.
• Stellen Sie das Gerät immer so auf, dass es nicht nass werden kann. Setzen Sie das Gerät niemals Regen, hoher Luftfeuchte oder anderen Flüssigkeiten aus.
• Stellen Sie keine mit Flüssigkeit gefüllten Behälter (Vasen, Kaffeetassen usw.) auf das Gerät.
• Reinigen Sie das Gerät nur mit einem trockenen Tuch.

Überhitzung

• Versperren Sie niemals vorhandene Lüftungsöffnungen.
• Stellen Sie das Gerät nicht in der Nähe von Hitze abstrahlenden Geräten (Heizlüfter, Öfen, Verstärker usw.) auf.
• Stellen Sie dieses Gerät nicht an einem räumlich beengten Ort ohne Luftzirkulation auf.

Falsches Zubehör

• Verwenden Sie nur Zubehör oder Zube hör-teile, die der Hersteller empfiehlt.
• Verwenden Sie nur Wagen, Ständer, Stative, Halter oder Tische, die vom Hersteller em pfohlen oder mit dem Gerät verkauft werden.

Wichtige Informationen

Informationen zur elektromagnetischen Verträglichkeit

Dieses Gerät wurde auf die Einhaltung der Grenzwerte gemäß der EMV-Richtlinie 2014/30/EU der Europäischen Gemeinschaft hin geprüft. Diese Grenzwerte stellen einen angemessenen Schutz gegen schädliche Funkstörungen innerhalb von Wohngebäuden sicher. Dieses Gerät arbeitet mit Hochfrequenz energie, die ausgestrahlt werden kann, und kann bei unsachgemäßer, nicht der Anleitung des Herstellers entsprechenden Installation und Verwendung Störungen des Rundfunkempfangs verursachen. Es gibt jedoch keine Garantie, dass in einer bestimmten Installation keine Störungen auftreten. Falls das Gerät nachweislich Störungen des Radio- oder Fernsehempfangs verursacht, was sich durch Aus- und Einschalten des Geräts überprüfen lässt, ergreifen Sie eine oder mehrere der folgenden Maßnahmen:

• Richten Sie die Empfangsantenne neu aus, oder stellen Sie sie an einem anderen Ort auf.
• Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.
• Schließen Sie das Gerät an eine Steckdose an, die mit einem anderen Stromkreis verbunden ist als die Steckdose des Emp fängers.
• Wenden Sie sich an Ihren Händler oder einen Fachmann für Rundfunk- und Fernsehtechnik.

Wichtiger Hinweis

Änderungen oder Modifikationen am Gerät, die nicht ausdrücklich von der TEAC Corporation geprüft und genehmigt worden sind, können zum Erlöschen der Betriebserlaubnis führen.

Ausgelegt für folgende elektromagnetische Umgebungen: E1, E2, E3, E4

Hörschäden

- Denken Sie immer daran: Hohe Lautstärkepegel können schon nach kurzer Zeit Ihr Gehör schädigen.

Angaben zur Umweltverträglichkeit und zur Entsorgung

Entsorgung von Altgeräten

Wenn ein Symbol einer durchgestrichenen Mülltonne auf einem Produkt, der Verpackung und/oder der begleitenden Dokumentation angebracht ist, unterliegt dieses Produkt den europäischen Richtlinien 2012/19/EU und/oder 2006/66/EG sowie nationale zur Umsetzung dieser Richtlinien.

Richtlinien und Gesetze schreiben vor, dass Elektro- und Elektronik-Altgeräte nicht in den Hausmüll (Restmüll) gelangen dürfen. Um die fachgerechte Entsorgung, Aufbereitung und Wiederverwertung sicherzustellen, sind Sie verpflichtet, Altgeräte über staatlich dafür vorgesehene Stellen zu entsorgen.

Durch die ordnungsgemäße Entsorgung solcher Geräte leisten Sie einen Beitrag zur Einsparung wertvoller Rohstoffe und verhindern potenziell schädliche Auswirkungen auf die menschliche Gesundheit und die Umwelt, die durch falsche Abfallentsorgung entstehen können. Die Entsorgung ist für Sie kostenlos.

Weitere Informationen zur Wertstoffsammlung und Wiederverwertung von Alt geräten erhalten Sie bei Ihrer Stadt verwaltung, dem für Sie zuständigen Abfallentsorgungsunternehmenoder der Verkaufsstelle, bei der Sie das Produkt erworben haben.

Angaben zum Stromverbrauch

Dieses Gerät verbraucht auch dann eine geringe Menge Strom, wenn es mit dem Stromnetz verbunden und ausgeschaltet ist.

Dieses Produkt entspricht den geltenden EU-Richtlinien sowie den nationalen Gesetzen zur Umsetzung dieser Richtlinien.

Inhaltsverzeichnis

Wichtige Hinweise zu Ihrer Sicherheit......47

Wichtige Informationen....49

Ausstattungsmerkmale 50

Auspacken/Lieferumfang....51

Hinweise zur Benutzung dieses Handbuchs......51

Ergänzende Sicherheitshinweise zur Aufstellung ....51

Einbau mit Hilfe der universellen Befestigungslöcher ....52

Kondensation vermeiden....52

Das Produkt reinigen....52

Informationen auf unserer Website TEAC Global finden....52

Informationen zum Kundendienst von Tascam......52

Die Bedienelemente und ihre Funktionen ....53

Gerätevorderseite 53

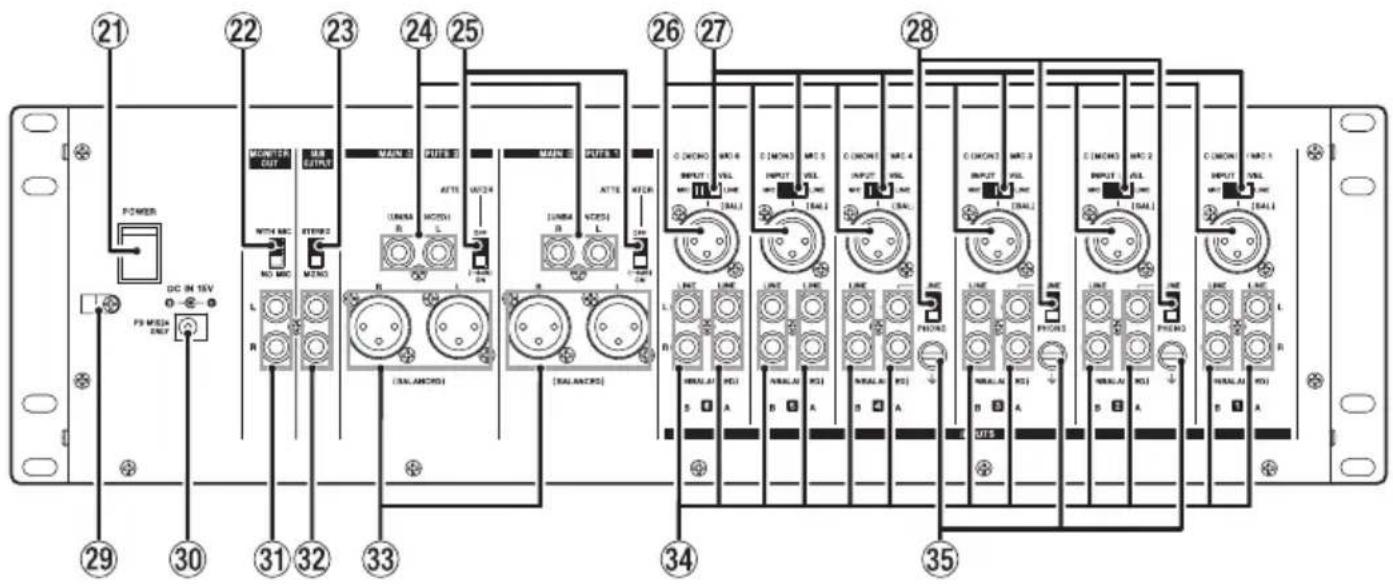

Geräterückseite 55

Vorbereitende Schritte 56

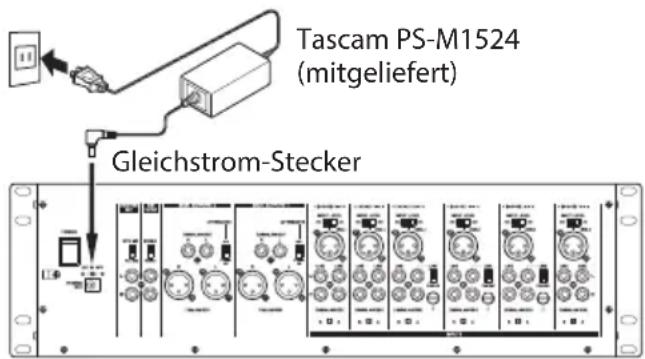

Stromversorgung....56

Das Kabel des Wechselstromadapters befestigen .....56

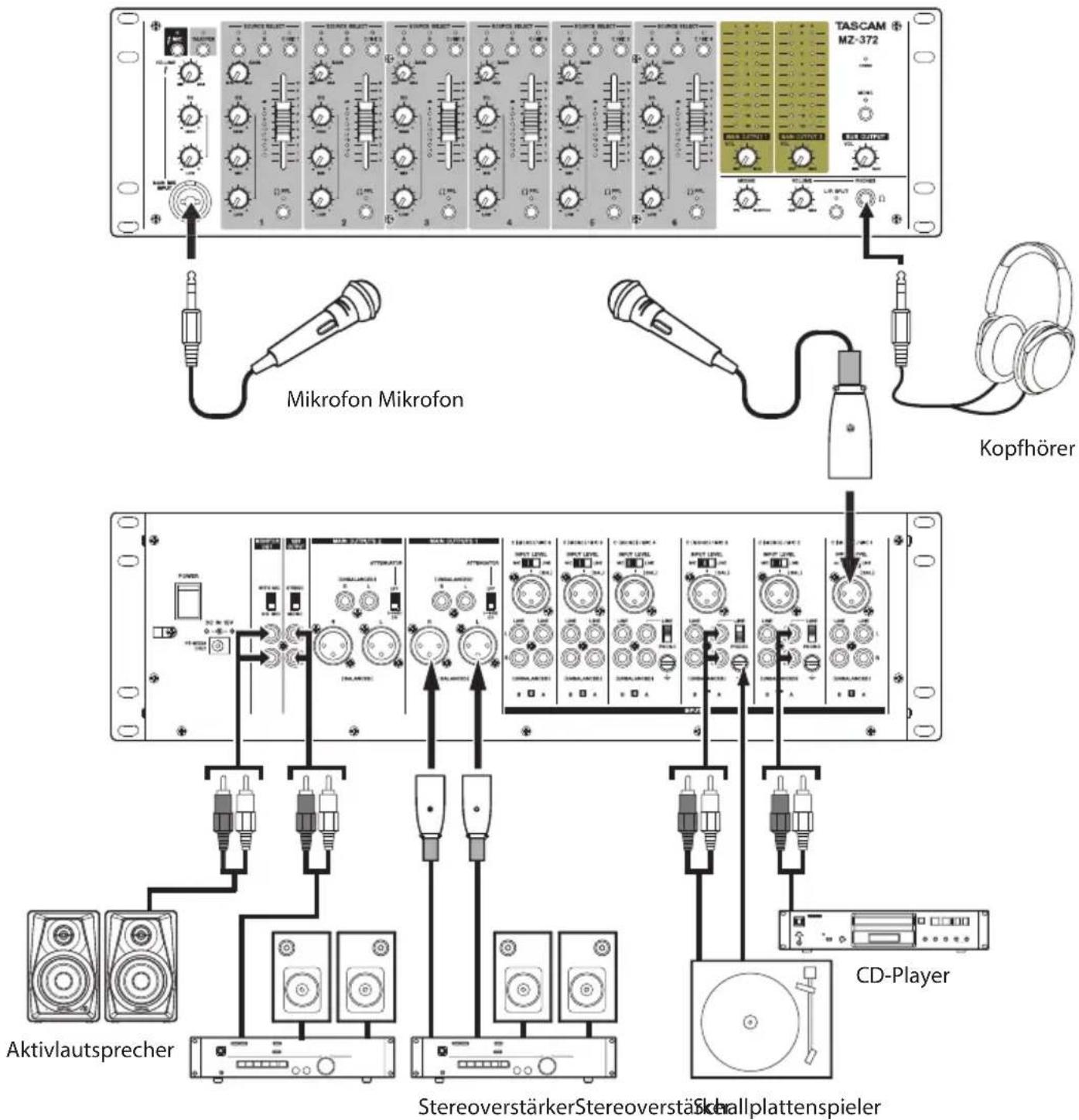

Weitere Geräte anschließen 57

Den Mischer ein- und ausschalten 59

Grundsätzliche Bedienung ....59

Anpassen der Mikrofoneingänge (Kanäle 1–6)...... 59

Anpassen der Line-Eingänge (Kanäle 1-6)....59

Das frontseitig angeschlossene Hauptmikrofon anpassen....60

Die Ausgänge nutzen 60

Die Talkover-Funktion nutzen....60

Eingangssignale vorhören (PFL) 60

Fehlerbehebung 61

Technische Daten 62

Audioeingänge....62

Audioausgänge 62

Leistungsdaten Audio....62

Stromversorgung und sonstige Daten 62

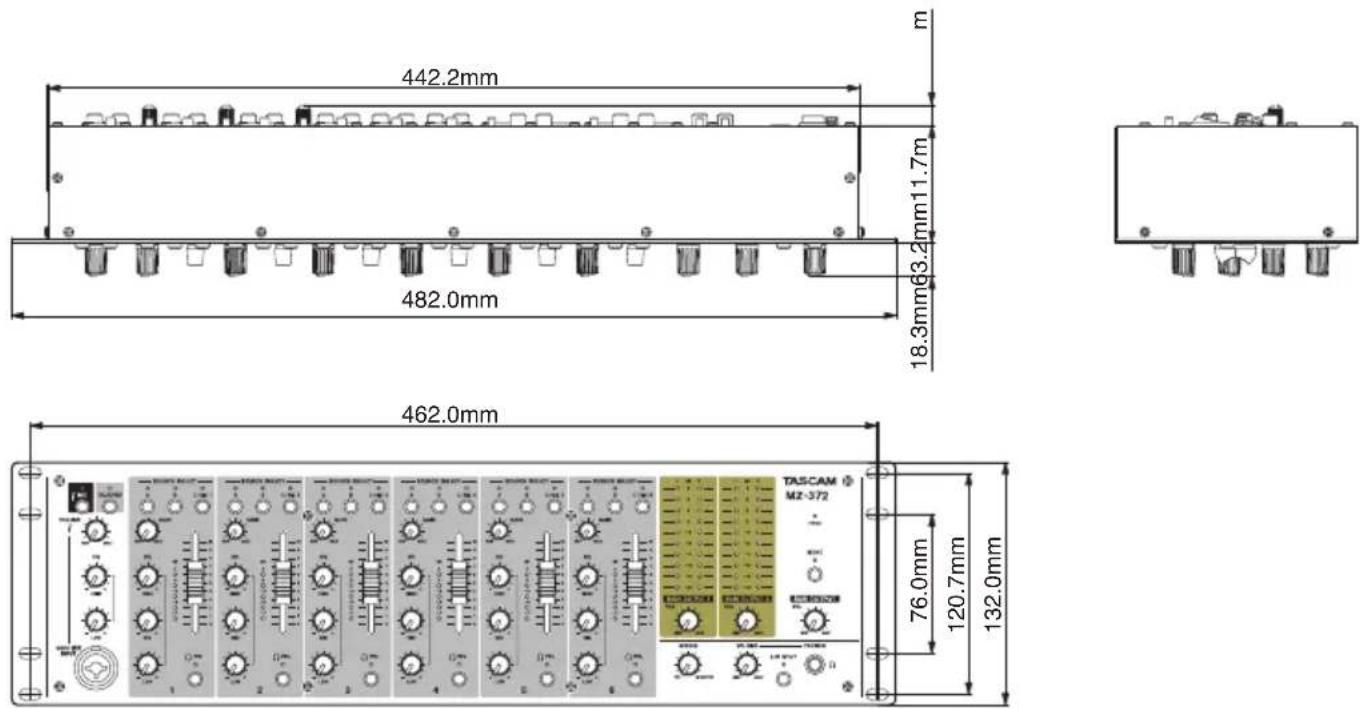

Maßzeichnung....63

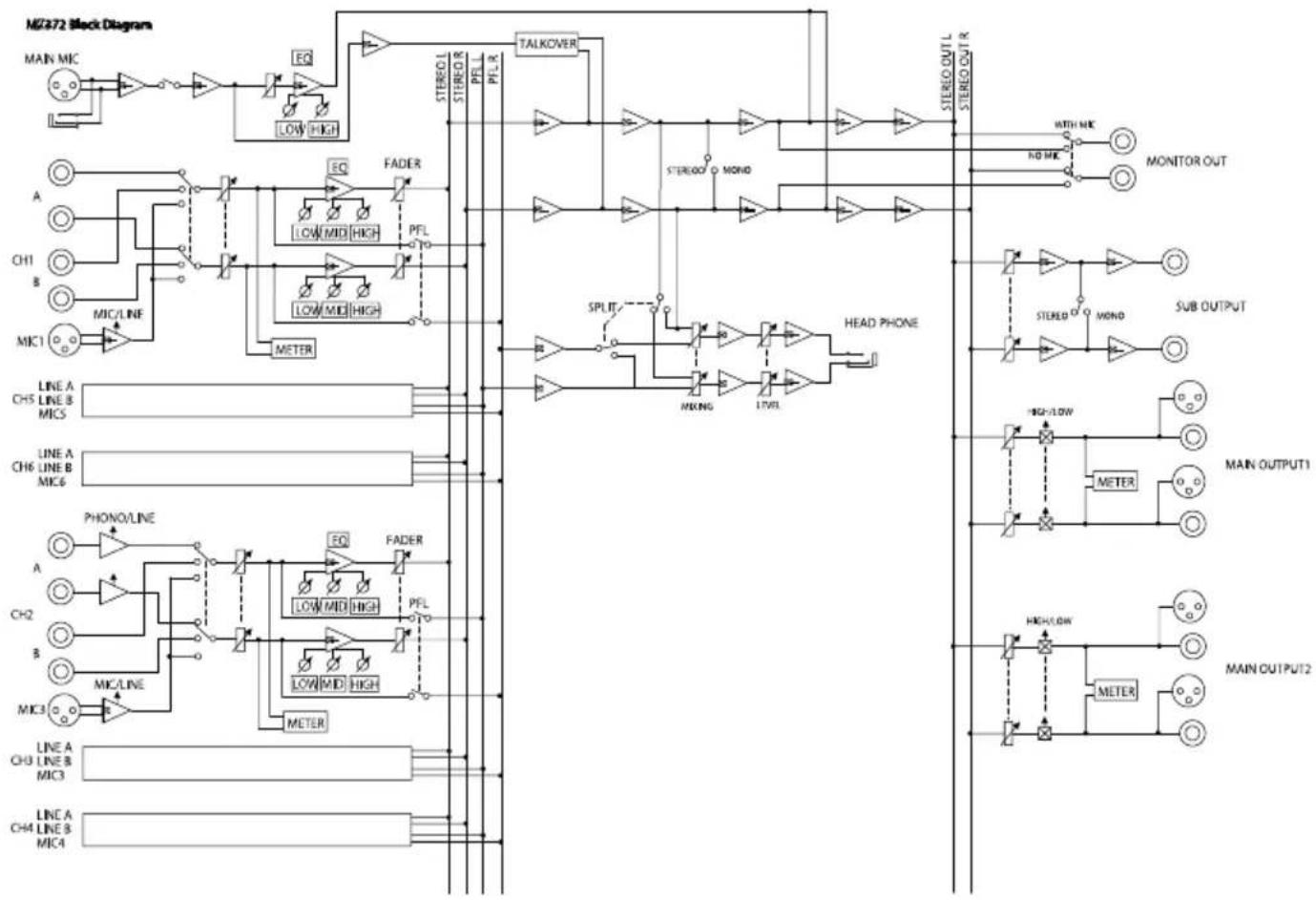

Blockschaltbild....64

Vielen Dank, dass Sie sich für den Einbau-Mischer MZ-372 von Tascam entschieden haben.

Bevor Sie das Gerät benutzen, lesen Sie sich dieses Handbuch bitte aufmerksam durch. Nur so ist sichergestellt, dass Sie den Mischer richtig bedienen und viele Jahre Freude daran haben. Bewahren Sie dieses Handbuch gut auf, und geben Sie es immer zusammen mit dem MZ-372 weiter, da es zum Gerät gehört.

Eine digitale Version des Handbuchs steht auf unserer Website zum Download bereit

https://tascam.eu/de/downloads/MZ-372

Ausstattungsmerkmale

• Einbau-Mischer mit zahlreichen Eingangskanälen und zwei Stereo-Summenausgängen.
• Sechs Eingangskanäle sind mit Gain-Reglern, LED-Pegelanzeigen, Dreiband-Klangregelung und Fadern ausgestattet
• Einfache Wahl zwischen Mikrofon- und Line-Eingängen mit Hilfe von Schaltern
• Unabhängiger frontseitiger Mikrofoneingang mit Pegelregler und Zweiband-Klangregelung
  • Die Talkover-Funktion kann die Lautstärke von Hintergrundmusik entsprechend dem Mikrofon-pegel automatisch verringern
• Zwei Summenausgänge mit Stereo-LED-Pegelanzeigen
• Sub-Ausgang mit Pegelregler, wählbar zwischen Mono und Stereo
• Kopfhörerausgang mit Pegelregler nutzbar für das Vorhören (vor dem Kanalfader) ausgewählter Eingangskanäle und das Abhören der Stereosumme
  • 19-Zoll-Einbaugehäuse mit drei Höheneinheiten

Auspacken/Lieferumfang

Zum Lieferumfang dieses Produkts gehören die unten aufgeführten Bestandteile. Achten Sie beim Öffnen der Verpackung darauf, dass Sie nichts beschädigen. Bewahren Sie das Verpackungsmaterial für einen eventuellen zukünftigen Transport auf. Sollte etwas fehlen oder auf dem Transport beschädigt worden sein, wenden Sie sich bitte an Ihren Händler.

• MZ-372 ....1
  • Wechselstromadapter Tascam PS-M1524......1
  • Kabel für Wechselstromadapter......2
• Schraubensatz für den Rackeinbau ....1
• Bedienungsanleitung (das vorliegende Dokument) einschließlich Garantiehinweis......1

VORSICHT

Verwenden Sie ausschließlich den zum Lieferumfang gehörenden Wechselstromadapter Tascam PS-M1524 für den Betrieb des Mischers. Verwenden Sie den zum Lieferumfang gehörenden Wechselstromadapter niemals mit anderen Geräten. Andernfalls bestehen Brand- und Stromschlaggefahr und die Gefahr von Sachschäden.

Hinweise zur Benutzung dieses Handbuchs

In diesem Handbuch verwenden wir die folgenden Schriftbilder und Schreibweisen:

• Die Bedienelemente und Anschlüsse dieses Produkts kennzeichnen wir wie folgt mit fett gesetzten Großbuchstaben: POWER-Schalter.
- Ergänzende Informationen oder wichtige Hinweise sind wie folgt gekennzeichnet:

Tipp

Nützliche Praxistipps.

Anmerkung

Hierunter finden Sie ergänzende Erklärungen und Hinweise zu besonderen Situationen.

Wichtig

Besonderheiten, die bei Nichtbeachtung zu Funktionsstörungen oder unerwartetem Verhalten des Geräts führen können.

VORSICHT

Wenn Sie so gekennzeichnete Hinweise nicht beachten, besteht ein Risiko von leichten oder mittelschweren Verletzungen (beispielsweise Hörschäden).

Ergänzende Sicherheitshinweise zur Aufstellung

• Der zulässige Betriebstemperaturbereich für dieses Gerät liegt zwischen 5 °C und 35 °C.
• Stellen Sie das Gerät nicht an den im Folgenden bezeichneten Orten auf. Andernfalls kann es zu Fehlfunktionen kommen.
  – Orte, die starken Erschütterungen ausgesetzt sind,
  – Orte mit direkter Sonneneinstrahlung (z.B. an einem Fenster),
  – in der Nähe von Heizgeräten oder an anderen Orten, an denen hohe Temperaturen herrschen,
  – wenn die Temperatur unter dem Gefrierpunkt liegt,
• Orte mit schlechter Belüftung oder hoher Luftfeuchte,
  – Orte mit hoher Staubkonzentration,
• Legen Sie keine Gegenstände auf das Gerät, um eine ausreichende Wärmeabfuhr zu gewährleisten.
• Stellen Sie das Gerät nicht auf einen Leistungsverstärker oder andere Geräte, die Wärme abgeben.

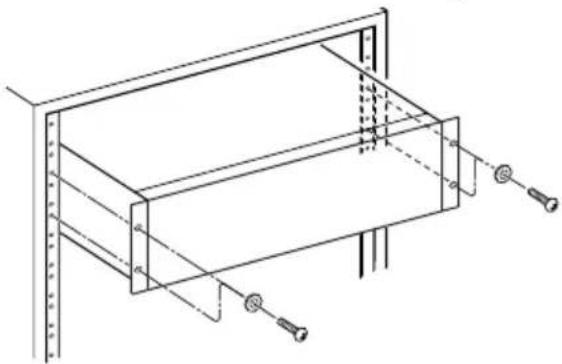

• Mit dem mitgelieferten Befestigungssatz können Sie das Gerät wie hier gezeigt in einem üblichen 19-Zoll-Rack befestigen. Lassen Sie ausreichend Raum (mindestens 1 HE = 45 mm) über und 10 cm hinter dem Gerät frei für die Belüftung.

Einbau mit Hilfe der universellen Befestigungslöcher

den Rackeinbau, wenn Sie den Mischer mit Hilfe der universellen Befestigungslöcher in ein Rack (einen Gestellschrank) einbauen.

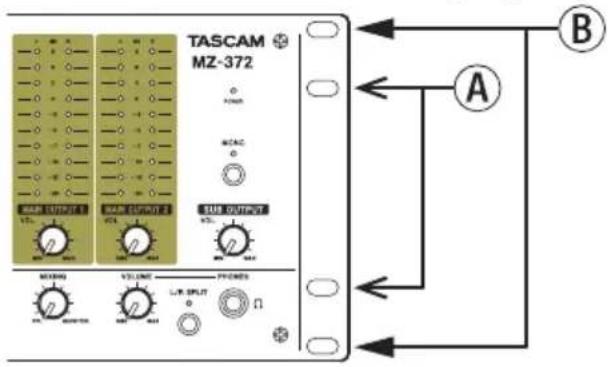

Position der universellen Befestigungslöcher

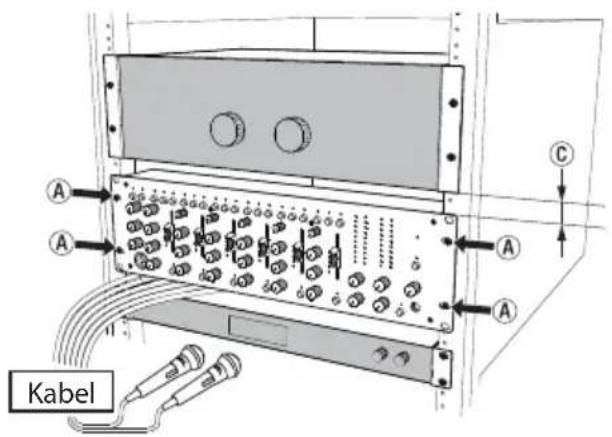

Einbau in einen Bereich mit vier Höheneinheiten

Nutzen Sie die mit Ⓐ bezeichneten Befestigungslöcher.

Bei dieser Einbaumethode bleibt Platz über und unter dem MZ-372 frei (©). Diese Lücken können Sie zum Beispiel nutzen, um Kabel herauszuführen, die an der Rückseite des Geräts angeschlossen sind.

Einbau in einen Bereich mit 3 oder mehr Höheneinheiten

Nutzen Sie die mit Ⓑ bezeichneten Befestigungslöcher.

Wenn Sie das Gerät aus einer kalten Umgebung in eine warme Umgebung bringen, besteht die Gefahr, dass sich Kondenswasser bildet. Kondenswasser im Geräteinneren kann Fehlfunktionen hervorrufen. Um dies zu vermeiden, lassen Sie das Gerät ein bis zwei Stunden stehen, bevor Sie es einschalten.

Das Produkt reinigen

Verwenden Sie zum Reinigen des Produkts ein trockenes, weiches Tuch. Verwenden Sie zum Reinigen niemals getränkte Reinigungstücher auf chemischer Basis, Verdünner, Alkohol oder andere chemische Substanzen. Diese können die Oberfläche des Geräts angreifen oder Verfärbungen hervorrufen.

Informationen auf unserer Website TEAC Global finden

Sie können Dokumente für dieses und andere Tascam-Produkte von der globalen TEAC-Website herunterladen:

http://teac-global.com/

Klicken Sie unter TASCAM im Bereich Downloads auf die gewünschte Sprache, um die in dieser Sprache verfügbaren Downloads anzuzeigen.

Informationen zum Kundendienst von Tascam

Kunden haben nur in dem Land Anspruch auf Kundendienst und Gewährleistung, in dem sie das Produkt gekauft haben.

Um den Kundendienst von Tascam in Anspruch zu nehmen, suchen Sie auf der TEAC Global Site unter http://teac-global.

com/ nach der lokalen Niederlassung oder dem Distributor für das Land, in dem Sie das Produkt erworben haben, und wenden Sie sich an dieses Unternehmen.

Bei Anfragen geben Sie bitte die Adresse des Geschäfts oder Webshops (URL), in dem Sie das Produkt gekauft haben, und das Kaufdatum an.

Darüber hinaus kann die Garantiekarte und der Kaufbeleg erforderlich sein.

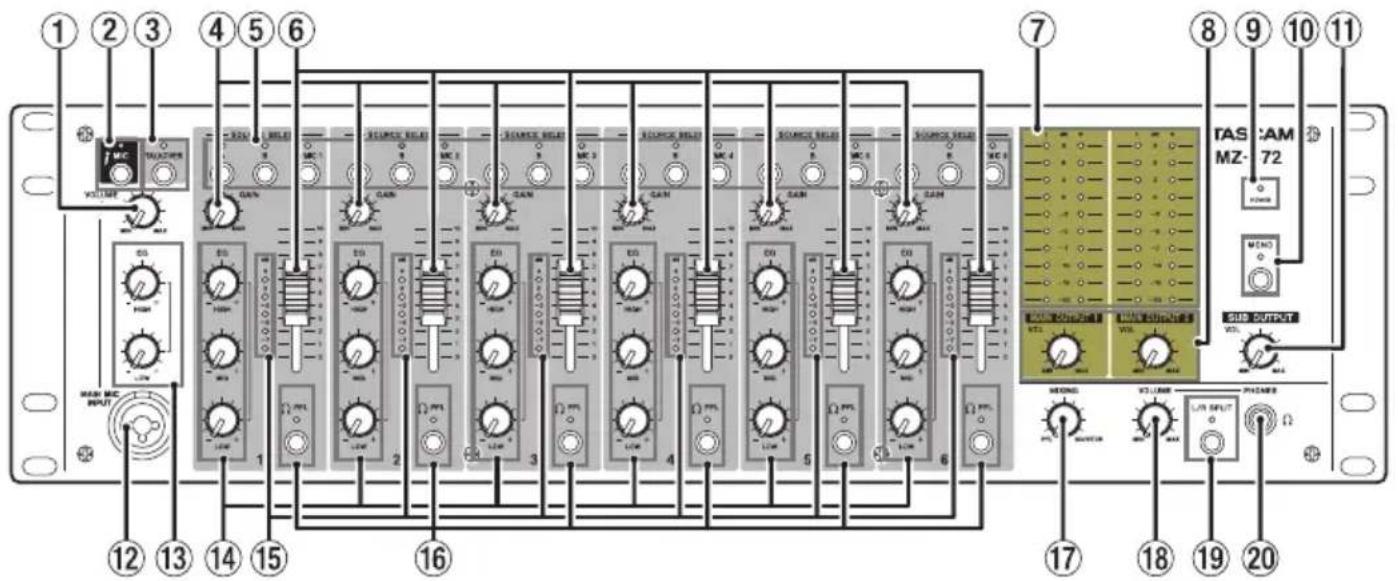

Gerätevorderseite

Hiermit passen Sie den Eingangspegel des Mikrofons an der Buchse MAIN MIC INPUT (12) an.

② Schalter und Anzeige für Hauptmikrofon (MIC)

Hiermit schalten Sie das Mikrofons an der Buchse MAIN MIC INPUT (12) ein und aus.

Bei eingeschaltetem Mikrofon leuchtet das Lämpchen.

③ Schalter und Anzeige TALKOVER

Hiermit schalten Sie die Talkover-Funktion ein und aus. Bei eingeschalteter Talkover-Funktion leuchtet das TALKOVER-Lämpchen und die Pegel aller Eingangskanäle werden automatisch abgesenkt, sobald ein Tonsignal über ein Mikrofon eingeht, das an der Buchse MAIN MIC INPUT angeschlossen ist.

④ Regler für Eingangsverstärkung (GAIN)

Hiermit passen Sie die Eingangspegel der einzelnen Kanäle an.

⑤ Quellen-Wahlschalter und Anzeigen (SOURCE SELECT)

Hiermit wählen Sie, welche Anschlüsse auf der Geräterückseite als Eingang dienen sollen:

- LINE A, LINE B (③4) oder

- C (MONO) / MIC 1 bis C (MONO) / MIC 6 (26).

Das Lämpchen des ausgewählten Eingangs leuchtet.

⑥ Kanalfader (Pegelsteller)

Hiermit passen Sie den Pegel des jeweiligen Kanals im Summensignal an.

⑦ Ausgangspegelanzeigen

Diese Pegelanzeigen stellen den Ausgangspegel an den Summenausgängen 1 und 2 dar, und zwar jeweils an den unsymmetrischen (24) und symmetrischen (33) Buchsen.

⑧ Pegelregler der Summenausgänge 1 und 2 (MAIN OUTPUT VOL)

Hiermit passen Sie den Pegel des jeweiligen Summenausgangs 1 oder 2 an. Die Einstellung beeinflusst den Pegel an den unsymmetrischen (24) und symmetrischen (33) Buchsen gleichermaßen.

⑨ Betriebsanzeige (POWER)

Zeigt den Status der Stromversorgung an. Das POWER-Lämpchen leuchtet, wenn das Gerät mit dem Schalter POWER auf der Rückseite (21) eingeschaltet ist und mit Strom versorgt wird.

⑩ Schalter und Anzeige MONO

Wenn dieser Schalter gedrückt ist und das Lämpchen leuchtet, werden die Signale der Summenausgänge (MAIN OUTPUT 1 und 2), des Sub-Ausgangs (SUB OUTPUT) und des Monitor-ausgangs (MONITOR OUT) in Mono ausgegeben.

⑪ Pegelregler des Sub-Ausgangs (SUB OUTPUT VOL)

Hiermit passen Sie den Pegel der Sub-Ausgangs an den Buchsen SUB OUTPUT (32) auf der Geräterückseite an.

⑫ Anschluss für Hauptmikrofon (MAIN MIC INPUT)

Symmetrischer Analogeingang für Mikrofone (Kombibuchse XLR/Klinke).

Passen Sie den Eingangspegel mithilfe des Reglers MAIN MIC INPUT VOLUME ^① an.

Anmerkung

Dieser Eingang bietet keine Phantomspeisung. Wenn Sie ein Kondensatormikrofon verwenden wollen, muss dieses über seine eigene Batterie (sofern vorhanden) oder eine externe Phantom-speisung mit Strom versorgt werden.

⑬ Klangregler für das Hauptmikrofon (EQ)

Mit dieser Zweiband-Klangregelung passen Sie die Höhen und Tiefen des Mikrofons an.

⑭ Klangregler für die einzelnen Kanäle (EQ)

Mit dieser Dreiband-Klangregelung passen Sie die Höhen, Mitten und Tiefen des jeweiligen Eingangssignals an.

⑮ Kanalpegelanzeigen

Zeigen die Pegel des jeweiligen Eingangssignals an. (Siehe „Grundsätzliche Bedienung“ auf Seite 58.)

⑯ Schalter und Anzeigen für das Vorhören (PFL)

Mit diesen Schaltern schicken Sie das Signal des jeweiligen Kanals vor der Beeinflussung durch den Kanalfader an den Kopf hörerausgang. Wenn das PFL-Vorhören aktiviert ist, leuchtet das entsprechende Lämpchen.

⑰ Mischregler Vorhören/Monitor (MIXING)

Mit diesem Regler erstellen Sie für den Kopfhörerausgang eine Mischung aus dem Vorhörsignal und dem Monitorsignal.

– Drehen Sie den Regler ganz in RichtungPFL, um alle Kanäle abzuhören, deren TastePFL (16) gedrückt ist.

– Drehen Sie den Regler ganz in Richtung MONITOR, um nur das Signal des Monitorausgangs abzuhören.

⑱ Regler für Kopfhörerlautstärke (PHONES VOLUME)

Hiermit passen Sie die Kopfhörerlautstärke an.

⑲ Schalter und Anzeige L/R SPLIT

Hiermit wechseln Sie zwischen zwei Möglichkeiten der Kopfhörerausgabe.

• Wenn der SchalteIL/R SPLIT gedrückt ist und das Lämpchen leuchtet, sind PFL-Vorhörsignale auf dem linken Kanal und das normale Abhörsignal auf dem rechten Kanal zu hören.
  – Wenn der Schalter nicht gedrückt ist (Lämpchen leuchtet nicht), wird das Abhörsignal in Stereo ausgegeben. Wenn PFL-Schalter gedrückt sind, werden die PFL-Vorhörsignale und das Abhörsignal je nach Stellung des Reglers MIXING gemischt und zusammen ausgegeben.

Anmerkung

PFL-Vorhörsignale werden mit dem Abhörsignal gemischt, wobei PFL-Signale lauter zu hören sind.

⑳ Kopfhörerausgang (PHONES)

An diese Stereoklinkenbuchse können Sie Ihren Kopfhörer anschließen. Um Kopfhörer mit Miniklinkenstecker anzuschließen, verwenden Sie einen geeigneten Adapter.

Abhängig von den Einstellungen der Schalter PFL (16) und L/R SPLIT (19) und des Reglers MIXING wird hier das normale Abhörsignal zusammen mit PFL-Signalen ausgegeben.

Geräterückseite

②1 Ein-/Ausschalter (POWER)

Hiermit schalten Sie das Gerät ein und aus.

Wenn das Gerät eingeschaltet ist und mit Strom versorgt wird, leuchtet das Lämpchen POWER (⑨) auf der Gerätevorderseite.

②2 Wahlschalter für Mikrofon im Abhörsignal (WITH MIC/NO MIC)

Wählen Sie hier, ob das Signal eines frontseitig angeschlossenen Mikrofons an den Monitorausgängen (31) ausgegeben werden soll (WITH MIC) oder nicht (NO MIC).

②3 Wahlschalter für Sub-Ausgang (MONO/STEREO)

Wählen Sie hier, ob das Signal am Sub-Ausgang (32) in Stereo oder Mono ausgegeben wird.

⑳ Unsymmetrische Summenausgänge 1 und 2 (MAIN OUTPUTS 1/2 (UNBALANCED))

Dies sind Analogausgänge über Cinch-Buchsen. Nutzen Sie den jeweiligen Schalter ATTENUATOR (25), um den Ausgangspegel an die Verstärkeranlage anzupassen.

⑲ Wahlschalter für Ausgangspegel (ATTENUATOR)

Hiermit legen Sie den nominalen Ausgangspegel des jeweiligen Summenausgangs 1 oder 2 fest. Die Einstellung beeinflusst den Pegel an den unsymmetrischen (24) und symmetrischen (33) Buchsen gleichermaßen.

Wählen Sie HIGH, wenn der Verstärker hohe Eingangspegel erwartet. Andernfalls wählen Sie LOW.

②6 Mikrofon-Line-Eingänge (C (MONO) / MIC 1 bis C (MONO) / MIC 6)

Dies sind symmetrische Analogeingänge über XLR-Buchsen.

Die jeweilige Eingangsverstärkung passen Sie mit dem entsprechenden GAIN-Regler (④) auf der Gerätevorderseite an.

Anmerkung

Diese Eingänge bieten keine Phantomspeisung. Wenn Sie Kondensatormikrofone verwenden wollen, müssen diese über ihre eigene Batterie (sofern vorhanden) oder eine externe Phantom-speisung mit Strom versorgt werden.

⑳ Wahlschalter für Eingangspegel (INPUT LEVEL)

Mit diesen Schaltern legen Sie den nominalen Eingangspegel der XLR-Eingangsbuchsen (26) fest. Wählen Sie MIC für Mikrofone beziehungsweise LINE für Signale mit Line-Pegel.

⑳ Wahlschalter LINE/PHONO

Stellen Sie diese Schalter für die Kanäle 2–4 auf LINE, wenn ein CD-Player oder ähnliches Gerät an das Buchsenpaar LINE A (34) angeschlossen ist. Ist stattdessen ein Schallplattenspieler angeschlossen, stellen Sie den jeweiligen Schalter auf PHONO.

⑲ Kabelhalter

Befestigen Sie das Kabel des mitgelieferten Wechselstromadapters mit dieser Halterung, um ein Herausrutschen des Steckers zu vermeiden. (Siehe "Das Kabel des Wechselstromadapters befestigen" auf Seute 55.)

③0 Anschluss für die Stromversorgung (DC IN 15V)

Schließen Sie hier den zum Lieferumfang gehörenden Wechselstromadapter (Tascam PS-M1524) an.

③1 Monitorausgänge (MONITOR OUT)

Diese unsymmetrischen Cinchbuchsen dienen als Analogausgänge zum Abhören. Hier wird die Stereosumme mit beziehungsweise ohne frontseitiges Mikrofon ausgegeben (siehe 22).

③2 Sub-Ausgänge

Diese unsymmetrischen Cinchbuchsen dienen als zusätzliche Analogausgänge für die Stereosumme.

Wenn der Schalter SUB OUTPUT (32) auf MONO gestellt ist, wird das Signal hier in Mono ausgegeben.

③3 Symmetrische Summenausgänge 1 und 2 (MAIN OUTPUTS 1/2 (BALANCED))

Diese symmetrischen XLR-Buchsen dienen als Analogausgänge.

Nutzen Sie den jeweiligen Schalter ATTENUATOR (25), um den Ausgangspegel an die Verstärkeranlage anzupassen.

③4 Line-Eingänge A und B (LINE A/B)

Diese unsymmetrischen Cinchbuchsen dienen als Analogeingänge für Quellen mit Line-Pegel.

An das Buchsenpaar LINE A der Kanäle 2, 3 und 4 können Sie auch Schallplattenspieler anschließen. Verbinden Sie in diesem Fall auch das Erdungskabel des Plattenspielers mit dem Anschluss ± (GND) (35) und stellen Sie den entsprechenden Schalter LINE/PHONO(28) auf PHONO.

③5 Erdungsanschluss ± (GND)

Wenn ein Schallplattenspieler an das Buchsenpaar LINE A der Kanäle 2, 3 oder 4 (34) angeschlossen ist, verbinden Sie sein Erdungskabel mit diesem Anschluss.

Anmerkung

Sollte beim Anschließen anderer Geräte ein Brummton auftreten, können Sie möglicherweise für Abhilfe sorgen, indem Sie ein Erdungskabel zwischen einem metallischen Gehäuseteil des angeschlossenen Geräts (oder dem Rack) und diesem Anschluss anbringen.

Vorbereitende Schritte

Stromversorgung

VORSICHT

Verwenden Sie nur den zum Mischer gehörenden Wechselstromadapter Tascam PS-M1524. Die Verwendung eines anderen Adapters kann zu Fehlfunktionen führen, und es besteht Brand- oder Stromschlaggefahr.

Anmerkung

Der Wechselstromadapter wird mit zwei unterschiedlichen Netzkabeln geliefert. Verwenden Sie das Kabel mit dem Stecker, der für Ihr Stromnetz geeignet ist.

1. Verbinden Sie den Gleichstromstecker des mitgelieferten Wechselstromadapters wie in der Abbildung gezeigt mit dem Anschluss DC IN 15V des Mischers.
2. Verbinden Sie das passende Netzkabel mit dem Wechselstromadapter und einer nahe liegenden Steckdose.

Steckdose

Das Kabel des Wechselstromadapters befestigen

Um zu verhindern, dass der Stecker während des Betriebs herausrutscht, befestigen Sie das Kabel mit der dafür vorgesehenen Halterung (29).

1. Lösen Sie die Schraube der Halterung.
2. Führen Sie das Kabel durch die Halterung.
3. Drehen Sie die Schraube der Halterung wieder fest.

Weitere Geräte anschließen

■Vorsichtsmaßnahmen für das Herstellen von Kabelverbindungen

• Lesen Sie die Bedienungsanleitungen der anderen Geräte sorgfältig durch und schließen Sie diese den Anweisungen entsprechend an.
• Schalten Sie möglichst immer alle Geräte aus (oder auf Standby), bevor Sie Kabelverbindungen herstellen oder trennen.
• Schließen Sie alle Geräte einschließlich des MZ-372 möglichst an dieselbe Netzstromleitung an. Wenn Sie eine Steckdosenleiste oder Ähnliches

verwenden, achten Sie darauf, dass diese ausreichend dimensioniert ist, um Spannungsschwankungen zu minimieren.

- Bevor Sie mit der Verkabelung beginnen, stellen Sie die GAIN-Regler (④) und die Kanalfader (⑥) der Kanäle 1–6 sowie die Regler MAIN OUTPUT VOL (⑧), SUB OUTPUT VOL (⑪) und PHONES VOLUME (⑱) auf ihren kleinsten Wert. Andernfalls können plötzliche laute Geräusche in Ihrer Abhöranlage oder in Ihrem Kopfhörer auftreten, die Ihr Gehör oder Ihre Geräte schädigen.

Anschlussbeispiel MZ-372

Mikrofone anschließen

Mikrofone können Sie an die Buchse MAIN MIC INPUT (12) auf der Gerätevorderseite oder an eine der mit C (MONO) / MIC 1 bis C (MONO) / MIC 6 bezeichneten Buchsen (26) auf der Geräterückseite anschließen. Wenn Sie die rückseitigen Buchsen verwenden, müssen Sie zudem den Schalter INPUT LEVEL (27) auf MIC stellen.

Anmerkung

• Bei den mit C (MONO) / MIC 1 bis C (MONO) / MIC 6 bezeichneten Buchsen (26) handelt es sich um Mono-Eingänge.
• Wenn Sie Kondensatormikrofone verwenden wollen, müssen diese über ihre eigene Batterie (sofern vorhanden) oder eine externe Phantom-speisung mit Strom versorgt werden.

Andere Audiogeräte anschließen

Stereo-Abspielgeräte wie CD-Player oder Kassetten-decks verbinden Sie mit dem Buchsenpaar LINE A oder LINE B der Kanäle 1–6 (34).

Wenn Sie das BuchsenpaarLINE A der Kanäle 2–4 nutzen, stellen Sie zudem den jeweiligen Schalter LINE/PHONO (28) aufLINE.

Mono-Quellen mit Line-Pegel können Sie an eine der Buchsen C (MONO) / MIC 1 bis C (MONO) / MIC 6 (26) anschließen und den Schalter INPUT LEVEL (27) auf LINE stellen.

Schallplattenspieler anschließen

Einen Schallplattenspieler können Sie an die Buchsenpaare LINE A der Kanäle2-4 (34) anschließen. Stellen Sie in diesem Fall den jeweiligen Schalter LINE/PHONO (28) aufPHONO.

Verbinden Sie das Erdungskabel des Plattenspielers mit dem Anschluss ± (GND) (35).

Eine Abhöranlage anschließen

Aktive Monitorlautsprecher oder eine Verstärkeranlage zum Abhören verbinden Sie mit den Buchsen MONITOR OUT (31).

Damit das Signal eines Mikrofons, das an der Buchse MAIN MIC INPUT (12) angeschlossen ist, mit dem übrigen Signal gemischt über die Abhöranlage ausgegeben wird, stellen Sie den Schalter MONITOR OUT (22) auf WITH MIC.

Kopfhörer anschließen

VORSICHT

Bevor Sie einen Kopfhörer anschließen, drehen Sie den Pegel mit dem Regler PHONES VOLUME (18) vollständig herunter. Andernfalls kann es zu plötzlichen, sehr lauten Geräuschen kommen, die Ihr Gehör oder Ihre Geräte schädigen.

Verbinden Sie Ihren Kopfhörer mit der Buchse PHONES (20) auf der Gerätevorderseite.

Über Kopfhörer können Sie Folgendes abhören:

• die PFL-Signale der Eingangskanäle (wenn der entsprechende PFL-Schalter gedrückt ist),
• die Stereosumme bevor sie an den Ausgang geleitet wird.

Anmerkung

Am Kopfhörerausgang wird dasselbe Signal ausgegeben wie am Monitorausgang (MONITOR OUT). Die Stellung der Regler MAIN OUTPUT VOL (⑧) hat keinen Einfluss auf das Kopfhörersignal.

■Tereoverstärker anschließen

Einen Stereoverstärker verbinden Sie mit den unsymmetrischen (24) oder symmetrischen (33) Summenausgängen (MAIN OUTPUTS 1 und/oder 2).

Tipp

• Wenn Sie zwei oder mehr Verstärker mit Lautsprechern benötigen, etwa um unterschiedliche Zonen zu beschallen oder ein System aus vorderen und hinteren Lautsprechern und einem Subbass einzurichten, können Sie dafür die separat einstellbaren Ausgänge MAIN OUTPUTS 1 und 2 (UNBALANCED) (24), MAIN OUTPUTS 1 und 2 (BALANCED) (33) und SUB OUTPUT (32) nutzen. Dadurch, dass die Ausgänge unabhängig voneinander sind und ihre eigenen Regler haben, können Sie die Pegel für jede Zone separat anpassen.
• Indem Sie einen Recorder an die Buchsen MONITOR OUT (31) anschließen, können Sie das an die Verstärker ausgegebene Signal aufzeichnen.

Den Mischer ein- und ausschalten

VORSICHT

• Regeln Sie den Pegel der angeschlossenen Abhöranlage stets vollständig herunter, bevor Sie den MZ-372 ein- oder ausschalten.
• Wenn Sie einen Kopfhörer mit dem Recorder verbunden haben, nehmen Sie diesen ab, bevor Sie das Gerät ein- oder ausschalten. Sie vermeiden dadurch Hörschäden oder Schäden an Ihren Lautsprechern infolge plötzlicher Lautstärkesprünge.

Bevor Sie den Mischer einschalten

1. Nehmen Sie die folgenden Einstellungen auf der Gerätevorderseite vor.

– EQ-Regler → Mittelstellung
- Andere Regler → ganz nach links (in Richtung MIN)
- Kanalfader → ganz nach unten
– Schalter → aus (nicht gedrückt)

1. Senken Sie den Ausgangspegel aller Tonquellen und den Eingangspegel aller mit dem Mischer verbundenen Verstärker vollständig ab.

Den Mischer einschalten

1. Schalten Sie den Mischer mit dem Schalter POWER (21) auf der Geräterückseite ein.
   Das POWER-Lämpchen (⑨) auf der Gerätevorderseite leuchtet, wenn das Gerät eingeschaltet ist und mit Strom versorgt wird.

2. Schalten Sie die angeschlossenen Tonquellen ein.

3. Zuletzt schalten Sie die Verstärker ein.

Den Mischer ausschalten

Um das Gerät auszuschalten, führen Sie die oben beschriebenen Schritte in umgekehrter Reihenfolge aus.

Die Nichtbeachtung der korrekten Reihenfolge kann zum Beispiel zu Knackgeräuschen führen, die das Gerät beschädigen könnten.

Grundsätzliche Bedienung

Nachdem Sie den Mischer eingeschaltet haben, passen Sie im nächsten Schritt die Pegel der einzelnen Eingangssignale an.

Anpassen der Mikrofoneingänge (Kanäle 1–6)

1. Bringen Sie die Regler GAIN (④) und EQ (⑭) aller sechs Kanäle in die Mittelstellung.
2. Drücken Sie die mit C/MIC 1 bis C/MIC 6 bezeichneten SOURCE SELECT-Schalter (⑤), so dass die entsprechenden Lämpchen (②) aufleuchten.
3. Stellen Sie für jedes angeschlossene Mikrofon den Schalter INPUT LEVEL (27) auf MIC.
4. Stellen Sie zunächst die Kanalfader und die Regler MAIN OUTPUT 1 VOL und MAIN OUTPUT 2 VOL (⑧) auf einen niedrigen Wert.
5. Sprechen Sie in das Mikrofon.
6. Passen Sie den Eingangspegel mit dem entsprechenden GAIN-Regler (④) so an, dass die Pegelanzeigen (⑮) etwa 0 dB anzeigen.
7. Nutzen Sie die jeweiligen EQ-Regler (14), um den Klang anzupassen.
8. Befolgen Sie dieselben Schritte für alle anderen Eingangskanäle mit angeschlossenen Mikro-fonen.

Anpassen der Line-Eingänge (Kanäle 1-6)

1. Bringen Sie die Regler GAIN (4) und EQ (14) aller sechs Kanäle in ihre Mittelstellung.
2. Drücken Sie den SOURCE SELECT-Schalter (5), der den verwendeten Eingangsbuchsen entspricht, so dass das dazugehörige Lämpchen leuchtet (A, B, C / MIC 1 bis C / MIC 6).
3. Wenn Sie ein Audiogerät an eine der XLR-Eingangsbuchsen (26) angeschlossen haben, stellen Sie den entsprechenden Schalter INPUT LEVEL (27) auf LINE. Ist das Audiogerät dagegen mit dem Buchsenpaar LINE A der Kanäle 2–4 verbunden, stellen Sie den dazugehörigen Schalter (28) auf LINE.
4. Stellen Sie zunächst die Kanalfader und die Regler MAIN OUTPUT 1 VOL und MAIN OUTPUT 2 VOL (⑧) auf einen niedrigen Wert.
5. Starten Sie die Wiedergabe am angeschlossenen Audiogerät.
6. Passen Sie den Eingangspegel mit dem entsprechenden GAIN-Regler (④) so an, dass die Pegelanzeigen (⑮) etwa 0 dB anzeigen.

7. Nutzen Sie die jeweiligen EQ-Regler (14), um den Klang anzupassen.

8. Passen Sie die Mischung der Kanäle untereinander mithilfe der Kanalfader (⑥) an.

9. Befolgen Sie dieselben Schritte für alle anderen Eingangskanäle mit angeschlossenen Audiogeräten.

Das frontseitig angeschlossene Hauptmikrofon anpassen

1. Verbinden Sie ein Mikrofon mit der Buchse MAIN MIC INPUT (⑫), und drücken Sie den Schalter MIC (②), so dass das dazugehörige Lämpchen leuchtet.
2. Passen Sie den Eingangspegel mithilfe des Reglers VOLUME (①) an.
3. Nutzen Sie die Regler der Zweiband-Klangregelung (13), um den Klang des Mikrofon signals anzupassen.
4. Passen Sie die Mischung der Kanäle untereinander mithilfe der Kanalfader (⑥) an.

Die Ausgänge nutzen

Die Stereosumme des Mischers wird gleichzeitig an die folgenden Ausgangsbuchsen geleitet:

• MAIN OUTPUTS 1 und 2 (UNBALANCED) (24) und (BALANCED) (33)
  • SUB OUTPUT (32)
  • MONITOR OUT (31)

Wenn der Schalter MONO (10) gedrückt ist und das dazugehörige Lämpchen leuchtet, werden die Signale aller Ausgänge in Mono ausgegeben.

Anmerkung

Der Ausgangspegel am Buchsenpaar MONITOR OUT (31) ist nicht veränderbar.

■Pegelanpassung für die Hauptausgänge 1 und 2 (MAIN OUTPUTS 1/2 (UNBALANCED) und (BALANCED)

1. Passen Sie den Ausgangspegel mit dem jeweiligen Regler MAIN OUTPUT VOL (⑧) an.
   Achten Sie dabei auf die Ausgangspegelanzeigen (⑦). Der Ausgangspegel ist normalerweise optimal, wenn sich die Pegelanzeigen um 0 dB herum bewegen.
2. Wenn ein Verstärker an diese Buchsen angeschlossen ist, stellen Sie den Schalter ATTENUATOR(25) entsprechend der Eingangsempfindlichkeit des Verstärkers ein.
   Wählen Sie OFF, wenn der Verstärker hohe Eingangspegel toleriert. Wählen Sie ON (-6dB), wenn der Verstärker nur niedrige Eingangspegel toleriert.

Pegelanpassung für den Sub-Ausgang

Passen Sie den Ausgangspegel mit dem Regler SUB OUTPUT VOL (11) an.

Um das Signal an diesem Ausgang in Mono auszugeben, stellen Sie den Schalter SUB OUTPUT (32) auf MONO.

Die Talkover-Funktion nutzen

Die Talkover-Funktion ermöglicht es, die Pegel aller Eingangskanäle automatisch abzusenken, sobald ein Tonsignal über ein Mikrofon eingeht, das an der Buchse MAIN MIC INPUT angeschlossen ist. Dadurch ist das Mikrofonsignal besser zu hören.

Mit dem Schalter TALKOVER ^③ können Sie die Funktion ein- und ausschalten. Wenn die Funktion eingeschaltet ist, leuchtet das dazugehörige Lämpchen.

Eingangssignale vorhören (PFL)

Indem Sie die PFL-Schalter (16) drücken, können Sie die einzelnen Kanäle 1–6 vorhören. Dies funktioniert auch, wenn die entsprechenden Kanalfader (6) auf Minimum gestellt sind.

Zudem können Sie die Stereosumme abhören, bevor sie an den Ausgang geleitet wird.

1. Drücken Sie die PFL-Schalter (16) der Kanäle, die Sie vorhören wollen, so dass das dazugehörige Lämpchen leuchtet.
2. Stellen Sie den Regler MIXING (17) auf PFL. Je weiter Sie den Regler MIXING (17) in Richtung MONITOR drehen, desto mehr wird das Summensignal zum PFL-Signal hinzugemischt.
3. Passen Sie zum Schluss den Pegel des Kopfhörerausgangs mit dem Regler PHONES VOLUME (18) an.

Anmerkung

Mit dem Schalter L/R SPLIT (19) können Sie das Kopfhörersignal auftrennen.

• Wenn der Schalter gedrückt ist und das Lämpchen leuchtet, sind PFL-Vorhörsignale auf dem linken Kanal und das normale Abhörsignal auf dem rechten Kanal zu hören.
• Wenn der Schalter nicht gedrückt ist und das Lämpchen aus ist, werden die PFL-Vorhörsignale mit dem normalen Abhörsignal gemischt auf beiden Kanälen ausgegeben.
• Wenn kein PFL-Schalter, aber der Schalter L/R SPLIT gedrückt ist, hören Sie auf dem rechten Kanal des Kopfhörers die Stereosumme und auf dem linken Kanal nichts.

Fehlerbehebung

Bitte prüfen Sie die folgenden Punkte, falls das Gerät nicht wie erwartet funktionieren sollte.

Falls sich das Problem auf diese Weise nicht beheben lässt, wenden Sie sich bitte an Ihren Händler oder an den Kundendienst von Tascam.

Das Gerät lässt sich nicht einschalten.

Vergewissern Sie sich, dass der Wechselstromadapter richtig angeschlossen ist und die Steckdose Netzstrom liefert.

Keine Tonausgabe über die an das Buchsenpaar MAIN OUTPUTS 1 oder 2 angeschlossenen Verstärker/Lautsprecher.

• Überprüfen Sie die Einstellungen und den Pegel des Verstärkers.
• Vergewissern Sie sich, dass die Kanalfader (6) entsprechend aufgezogen sind.
• Überprüfen Sie, ob die Tonquellen richtig angeschlossen sind.

■elbst bei aufgezogenen Kanalfadern ist die Lautstärke zu gering.

• Überprüfen Sie, ob die GAIN-Regler (④) für die Kanäle 1–6 richtig eingestellt sind.
• Wenn Sie Mikrofone an die Kanäle 1–6 ange- schlossen haben, vergewissern Sie sich, dass die entsprechenden INPUT LEVEL-Schalter (27) auf MIC gestellt sind.

Der Klang ist verzerrt.

• Überprüfen Sie, ob die GAIN-Regler (④) für die Kanäle 1–6 richtig eingestellt sind.
• Vergewissern Sie sich, dass die Klangregler (EQ) nicht zu weit aufgedreht sind.
• Stellen Sie sicher, dass die Kanalfader (⑥) und der Regler für den Summenausgang (⑧) nicht zu weit aufgedreht sind.

Das Schallplattensignal klingt ungewöhnlich.

• Vergewissern Sie sich, dass der Schallplattenspieler an das Buchsenpaar LINE A der Kanäle 2–4 angeschlossen und der dazugehörige Schalter LINE/PHONO (28) auf PHONO gestellt ist.
• Vergewissern Sie sich, dass das Erdungskabel des Plattenspielers mit dem Anschluss ± (GND)(35) verbunden ist.

Ein angeschlossenes Gerät erzeugt einen Brummton.

Verbinden Sie das Metallgehäuse des angeschlossenen Geräts über ein Erdungskabel mit dem Anschluss ± (GND) (35) des Mischers.

■Keine Tonausgabe über das am Buchsenpaar MONITOR OUT angeschlossene Abhörsystem.

• Überprüfen Sie die Einstellungen des angeschlossenen Abhörsystems.
• Vergewissern Sie sich, dass die GAIN-Regler (4) aufgedreht und die Kanalfader (6) entsprechend aufgezogen sind.

Technische Daten

Audioeingänge

Hauptmikrofoneingang (symmetrisch)

Anschlusstyp:

-XLR-3-31 (1: Masse, 2: Heiß (+), 3: Kalt (-))

- 6,3-mm-Klinkenbuchse, 3-polig

(Spitze: heiß (+), Ring: kalt (−), Hülse: Masse)

Eingangsimpedanz: 33 kΩ

Nominaler Eingangspegel: -65 dBu

(Regler VOLUME auf MAX)

Nominaler Eingangspegel: -30 dBu

(Regler VOLUME auf MIN)

Mikrofoneingänge (symmetrisch)

Anschlusstyp:

XLR-3-31 (1: Masse, 2: Heiß (+), 3: Kalt (−))

- EinstellungMIC

Maximaler Eingangspegel: -30 dBu

Minimaler Eingangspegel: -65 dBu

Eingangsimpedanz: 33 kΩ

- EinstellungLINE

Nominaler Eingangspegel: -1 dBu

Maximaler Eingangspegel: 20 dBu

Eingangsimpedanz: 22 kΩ

line-Eingänge (unsymmetrisch)

Anschlusstyp: Cinchbuchsen

Nominaler Eingangspegel: -10 dBV

Maximaler Eingangspegel: 10 dBV

Eingangsimpedanz: 22 kΩ

- 0 dBu=0.775 Vrms, 0 dBV=1 V

Audioausgänge

■Summenausgänge 1 und 2 (unsymmetrisch)

Anschlusstyp: Cinchbuchsen

Nominaler Ausgangspegel: -10 dBV

Maximaler Ausgangspegel: 6 dBV

Ausgangsimpedanz: 200 Ω

■Bummenausgänge 1 und 2 (symmetrisch)

Anschlusstyp:

XLR-3-32 (1: Masse, 2: Heiß (+), 3: Kalt (−))

Nominaler Ausgangspegel: 4 dBu

Maximaler Ausgangspegel: 24 dBu

Ausgangsimpedanz: 200 Ω

Sub-Ausgänge

Anschlusstyp: Cinchbuchsen

Nominaler Ausgangspegel: -16 dBV

Maximaler Ausgangspegel: 0 dBV

Ausgangsimpedanz: 200 Ω

Monitorausgänge

Anschlusstyp: Cinchbuchsen

Nominaler Ausgangspegel: -16 dBV

Maximaler Ausgangspegel: 0 dBV

Ausgangsimpedanz: 200 Ω

Kopfhörerausgang

Anschlusstyp: 6,3-mm-Stereoklinkenbuchse

Maximale Ausgangsleistung: 50 mW + 50 mW

(in 32 Ω Last)

- 0 dBu=0.775 Vrms, 0 dBV=1 V

Leistungsdaten Audio

■requenzbereich

20 Hz - 20 kHz (INPUTS LINE bis MAIN OUTPUTS)

Verzerrung

≤0,03 % (INPUTS LINE bis MAIN OUTPUTS)

■remdspannungsabstand

80 dB (INPUTS LINE bis MAIN OUTPUTS)

Übersprechdämpfung

65 dB (INPUTS LINE bis MAIN OUTPUTS)

Stromversorgung und sonstige Daten

Stromversorgung

Wechselstromadapter Tascam PS-M1524

(im Lieferumfang enthalten)

Eingangsspannung: AC 100–240 V \~, 50–60 Hz

Ausgangsspannung: DC 15 V=

Ausgangsstrom: 2,4 A

■Leistungsaufnahme

35 W

Abmessungen

(B × H × T, einschließlich vorstehende Teile)

482 mm × 132 mm × 93 mm

Gewicht

3,2 kg

Maßzeichnung

• Abbildungen können teilweise vom tatsächlichen Erscheinungsbild des Produkts abweichen.
• Änderungen an Konstruktion und technischen Daten vorbehalten.

Blockschaltbild

Dieses Gerät unterliegt den gesetzlichen Gewährleistungsbestimmungen des Landes, in dem es erworben wurde. Bitte wenden Sie sich im Gewährleistungsfall an den Händler, bei dem sie das Gerät erworben haben.
