BEDIENUNGSANLEITUNG MZ223 TASCAM

Bahnstrasse 12, 65205 Wiesbaden-Erbenheim, Germany

TEAC SALES & TRADING(SHENZHEN) CO., LTD

Phone: [phone]\~2

Room 817, Block A, Hailrun Complex, 6021

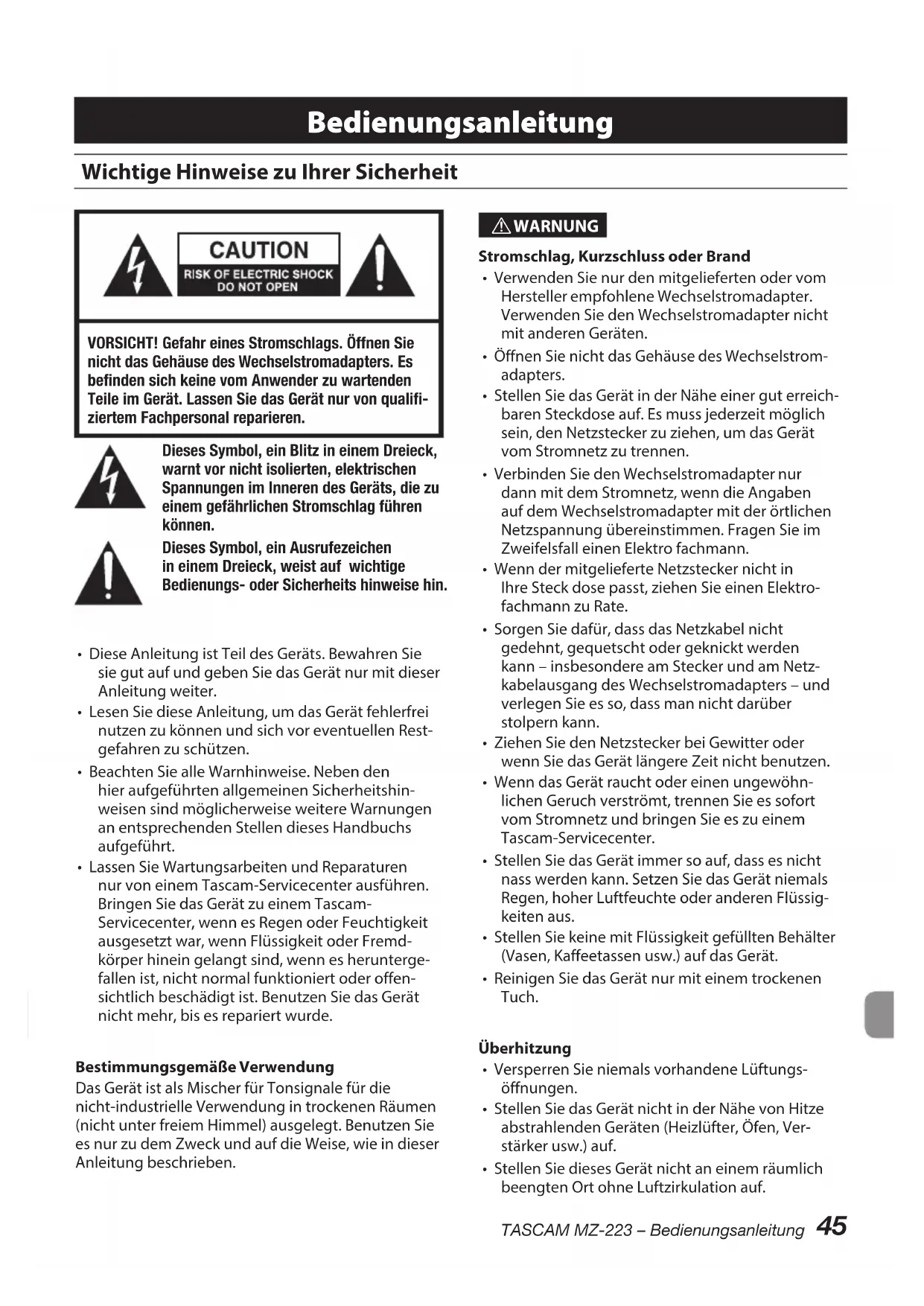

Wichtige Hinweise zu Ihrer Sicherheit

CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN

VORSICHT! Gefahr eines Stromschlags. Öffnen Sie nicht das Gehäuse des Wechselstromadapters. Es befinden sich keine vom Anwender zu wartenden Teile im Gerät. Lassen Sie das Gerät nur von qualifiziertem Fachpersonal reparieren.

Dieses Symbol, ein Blitz in einem Dreieck, warnt vor nicht isolierten, elektrischen Spannungen im Inneren des Geräts, die zu einem gefährlichen Stromschlag führen können.

Dieses Symbol, ein Ausrufezeichen in einem Dreieck, weist auf wichtige Bedienungs- oder Sicherheits hinweise hin.

• Diese Anleitung ist Teil des Geräts. Bewahren Sie sie gut auf und geben Sie das Gerät nur mit dieser Anleitung weiter.
• Lesen Sie diese Anleitung, um das Gerät fehlerfrei nutzen zu können und sich vor eventuellen Restgefahren zu schützen.
• Beachten Sie alle Warnhinweise. Neben den hier aufgeführten allgemeinen Sicherheitshinweisen sind möglicherweise weitere Warnungen an entsprechenden Stellen dieses Handbuchs aufgeführt.
• Lassen Sie Wartungsarbeiten und Reparaturen nur von einem Tascam-Servicecenter ausführen. Bringen Sie das Gerät zu einem Tascam-Servicecenter, wenn es Regen oder Feuchtigkeit ausgesetzt war, wenn Flüssigkeit oder Fremdkörper hinein gelangt sind, wenn es heruntergefallen ist, nicht normal funktioniert oder offensichtlich beschädigt ist. Benutzen Sie das Gerät nicht mehr, bis es repariert wurde.

Bestimmungsgemäße Verwendung

Das Gerät ist als Mischer für Tonsignale für die nicht-industrielle Verwendung in trockenen Räumen (nicht unter freiem Himmel) ausgelegt. Benutzen Sie es nur zu dem Zweck und auf die Weise, wie in dieser Anleitung beschrieben.

! WARNING

Stromschlag, Kurzschluss oder Brand

• Verwenden Sie nur den mitgelieferten oder vom Hersteller empfohlene Wechselstromadapter. Verwenden Sie den Wechselstromadapter nicht mit anderen Geräten.
• Öffnen Sie nicht das Gehäuse des Wechselstrom-adapters.
• Stellen Sie das Gerät in der Nähe einer gut erreichbaren Steckdose auf. Es muss jederzeit möglich sein, den Netzstecker zu ziehen, um das Gerät vom Stromnetz zu trennen.
• Verbinden Sie den Wechselstromadapter nur dann mit dem Stromnetz, wenn die Angaben auf dem Wechselstromadapter mit der örtlichen Netzspannung übereinstimmen. Fragen Sie im Zweifelsfall einen Elektro fachmann.
• Wenn der mitgelieferte Netzstecker nicht in Ihre Steck dose passt, ziehen Sie einen Elektrofachmann zu Rate.
• Sorgen Sie dafür, dass das Netzkabel nicht gedehnt, gequetscht oder geknickt werden kann – insbesondere am Stecker und am Netz-kabelausgang des Wechselstromadapters – und verlegen Sie es so, dass man nicht darüber stolpern kann.
• Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie das Gerät längere Zeit nicht benutzen.
• Wenn das Gerät raucht oder einen ungewöhnlichen Geruch verströmt, trennen Sie es sofort vom Stromnetz und bringen Sie es zu einem Tascam-Servicecenter.
• Stellen Sie das Gerät immer so auf, dass es nicht nass werden kann. Setzen Sie das Gerät niemals Regen, hoher Luftfeuchte oder anderen Flüssigkeiten aus.
• Stellen Sie keine mit Flüssigkeit gefüllten Behälter (Vasen, Kaffeetassen usw.) auf das Gerät.
• Reinigen Sie das Gerät nur mit einem trockenen Tuch.

Überhitzung

• Versperren Sie niemals vorhandene Lüftungsöffnungen.
• Stellen Sie das Gerät nicht in der Nähe von Hitze abstrahlenden Geräten (Heizlüfter, Öfen, Verstärker usw.) auf.
• Stellen Sie dieses Gerät nicht an einem räumlich beengten Ort ohne Luftzirkulation auf.

Falsches Zubehör

• Verwenden Sie nur Zubehör oder Zube hör-teile, die der Hersteller empfiehlt.
• Verwenden Sie nur Wagen, Ständer, Stative, Halter oder Tische, die vom Hersteller em pfohlen oder mit dem Gerät verkauft werden.

Wichtige Informationen

Informationen zur elektromagnetischen Verträglichkeit

Dieses Gerät wurde auf die Einhaltung der Grenzwerte gemäß der EMV-Richtlinie 2014/30/EU der Europäischen Gemeinschaft hin geprüft. Diese Grenzwerte stellen einen angemessenen Schutz gegen schädliche Funkstörungen innerhalb von Wohngebäuden sicher. Dieses Gerät arbeitet mit Hochfrequenz energie, die ausgestrahlt werden kann, und kann bei unsachgemäßer, nicht der Anleitung des Herstellers entsprechenden Installation und Verwendung Störungen des Rundfunkempfangs verursachen. Es gibt jedoch keine Garantie, dass in einer bestimmten Installation keine Störungen auftreten. Falls das Gerät nachweislich Störungen des Radio- oder Fernsehempfangs verursacht, was sich durch Aus- und Einschalten des Geräts überprüfen lässt, ergreifen Sie eine oder mehrere der folgenden Maßnahmen:

• Richten Sie die Empfangsantenne neu aus, oder stellen Sie sie an einem anderen Ort auf.
• Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.
• Schließen Sie das Gerät an eine Steckdose an, die mit einem anderen Stromkreis verbunden ist als die Steckdose des Emp fängers.
• Wenden Sie sich an Ihren Händler oder einen Fachmann für Rundfunk- und Fernsehtechnik.

Wichtiger Hinweis

Änderungen oder Modifikationen am Gerät, die nicht ausdrücklich von der TEAC Corporation geprüft und genehmigt worden sind, können zum Erlöschen der Betriebserlaubnis führen.

Ausgelegt für folgende elektromagnetische Umgebungen: E1, E2, E3, E4

Hörschäden

- Denken Sie immer daran: Hohe Lautstärkepegel können schon nach kurzer Zeit Ihr Gehör schädigen.

Angaben zur Umweltverträglichkeit und zur Entsorgung

Entsorgung von Altgeräten

Wenn ein Symbol einer durchgestrichenen Mülltonne auf einem Produkt, der Verpackung und/oder der begleitenden Dokumentation angebracht ist, unterliegt dieses Produkt den europäischen Richtlinien 2012/19/EU und/oder 2006/66/EG sowie nationale zur Umsetzung dieser Richtlinien.

Richtlinien und Gesetze schreiben vor, dass Elektro- und Elektronik-Altgeräte nicht in den Hausmüll (Restmüll) gelangen dürfen. Um die fachgerechte Entsorgung, Aufbereitung und Wiederverwertung sicherzustellen, sind Sie verpflichtet, Altgeräte über staatlich dafür vorgesehene Stellen zu entsorgen.

Durch die ordnungsgemäße Entsorgung solcher Geräte leisten Sie einen Beitrag zur Einsparung wertvoller Rohstoffe und verhindern potenziell schädliche Auswirkungen auf die menschliche Gesundheit und die Umwelt, die durch falsche Abfallentsorgung entstehen können. Die Entsorgung ist für Sie kostenlos.

Weitere Informationen zur Wertstoffsammlung und Wiederverwertung von Alt geräten erhalten Sie bei Ihrer Stadt verwaltung, dem für Sie zuständigen Abfallentsorgungsunternehmenoder der Verkaufsstelle, bei der Sie das Produkt erworben haben.

Angaben zum Stromverbrauch

Dieses Gerät verbraucht auch dann eine geringe Menge Strom, wenn es mit dem Stromnetz verbunden und ausgeschaltet ist.

Dieser Produkt entspricht den geltenden EU-Richtlinien sowie den nationalen Gesetzen zur Umsetzung dieser Richtlinien.

Inhaltsverzeichnis

Wichtige Hinweise zu Ihrer Sicherheit...... 45

Wichtige Informationen....46

Ausstattungsmerkmale 47

Auspacken/Lieferumfang....47

Hinweise zur Benutzung dieses Handbuchs......48

Ergänzende Sicherheitshinweise zur Aufstellung ... 48

Kondensation vermeiden 48

Das Produkt reinigen....48

Informationen auf unserer Website TEAC Global finden....48

Informationen zum Kundendienst von Tascam......48

Die Bedienelemente und ihre Funktionen ....49

Gerätevorderseite 49

Geräterückseite 51

Vorbereitende Schritte 52

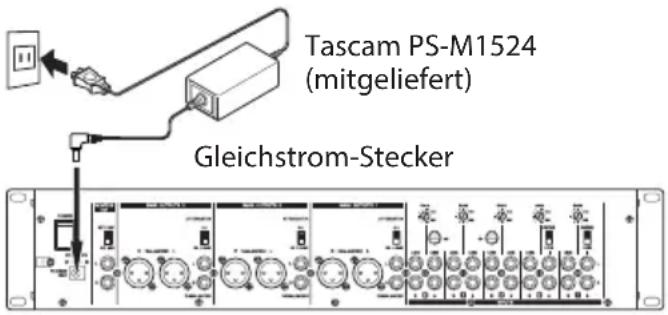

Stromversorgung 52

Das Kabel des Wechselstromadapters befestigen .....52

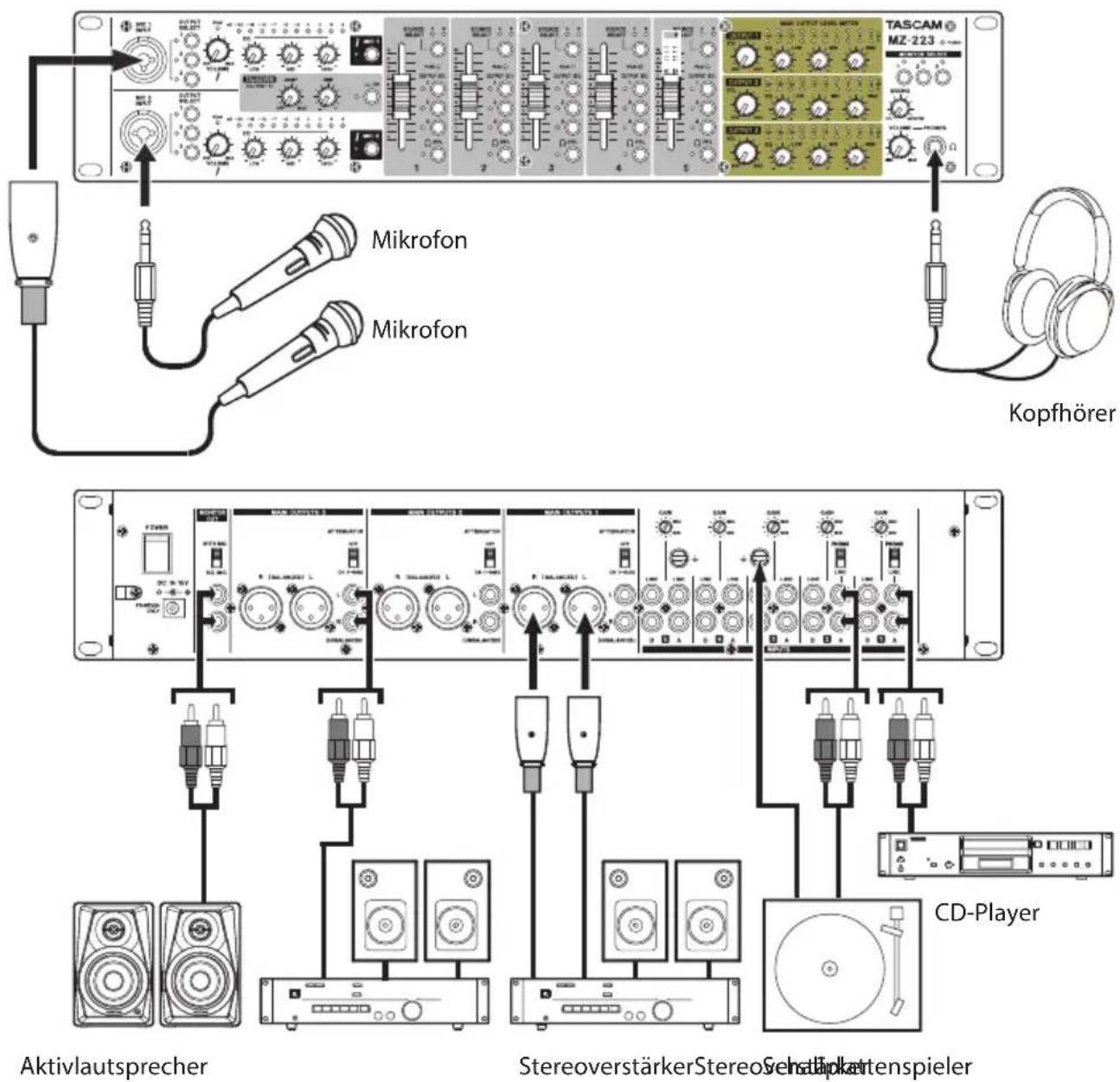

Weitere Geräte anschließen 53

Den Mischer ein- und ausschalten 55

Grundsätzliche Bedienung ....55

Anpassen der Line-Eingänge (Kanäle 1–5)....55

Die frontseitig angeschlossenen Mikrofone anpassen....55

Die Ausgänge nutzen 56

Die Talkover-Funktion nutzen....56

Eingangssignale vorhören (PFL) 56

Fehlerbehebung 57

Technische Daten 58

Audioeingänge....58

Audioausgänge 58

Leistungsdaten Audio....58

Stromversorgung und sonstige Daten 58

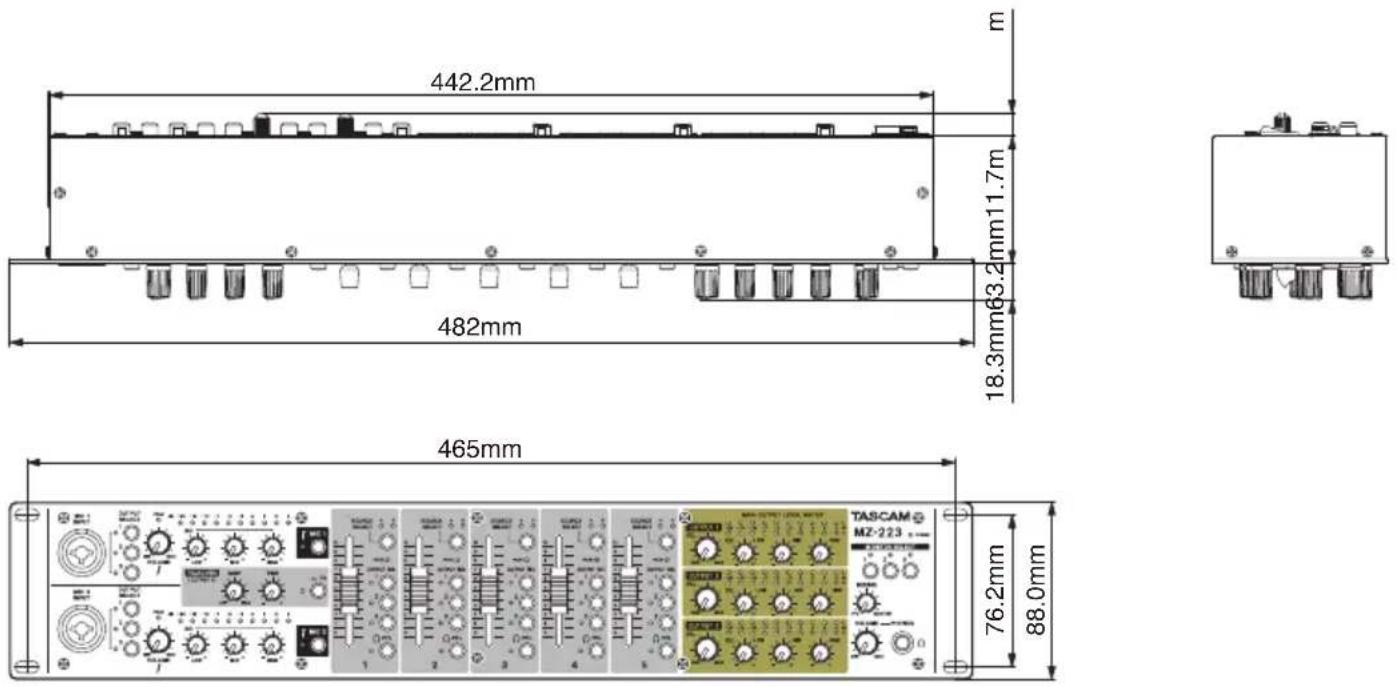

Maßzeichnung....59

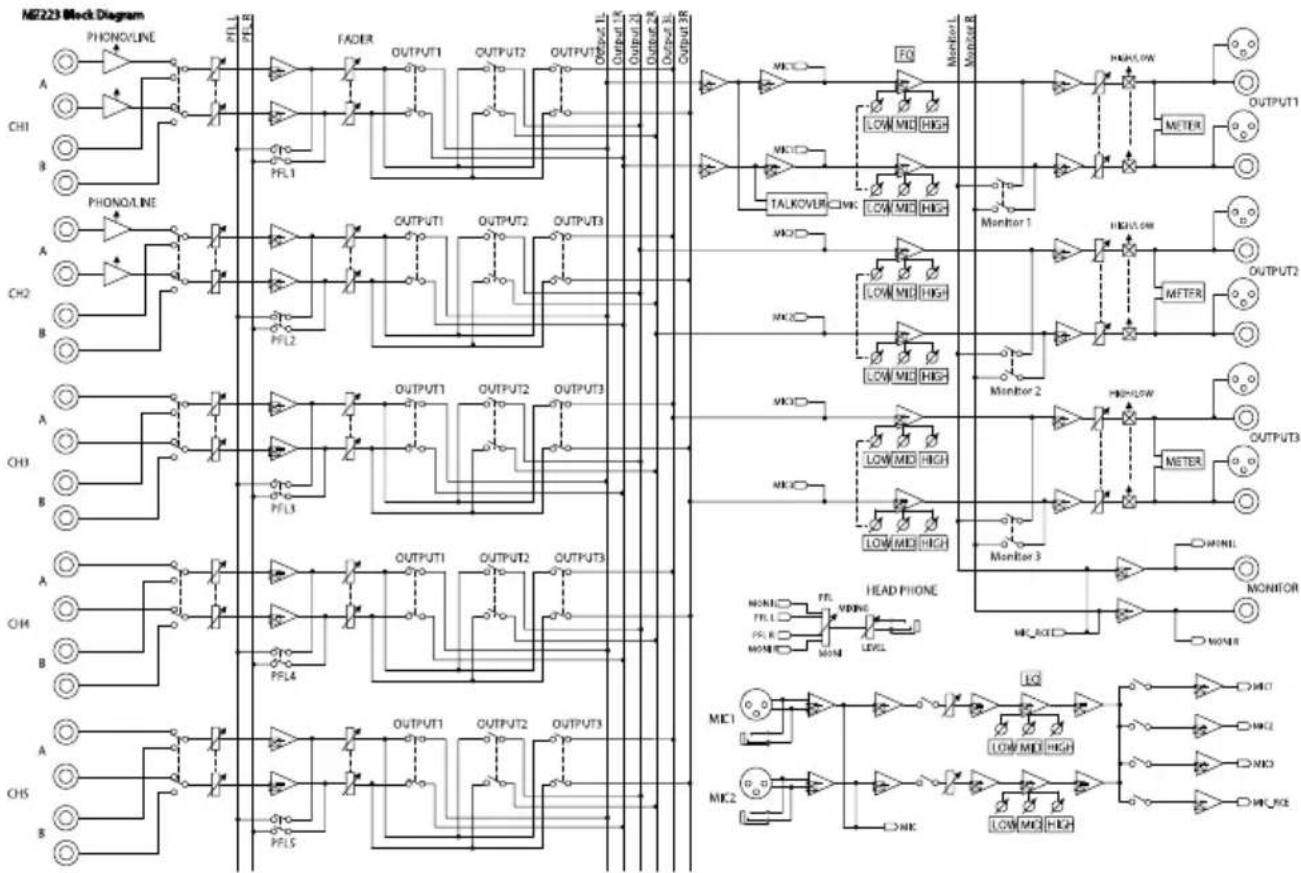

Blockschaltbild....60

Vielen Dank, dass Sie sich für den Einbau-Mischer MZ-223 von Tascam entschieden haben.

Bevor Sie das Gerät benutzen, lesen Sie sich dieses Handbuch bitte aufmerksam durch. Nur so ist sichergestellt, dass Sie den Mischer richtig bedienen und viele Jahre Freude daran haben. Bewahren Sie dieses Handbuch gut auf, und geben Sie es immer zusammen mit dem MZ-223 weiter, da es zum Gerät gehört.

Eine digitale Version des Handbuchs steht auf unserer Website zum Download bereit:

https://tascam.eu/de/downloads/MZ-223

Ausstattungsmerkmale

• Einbau-Mischer mit mehreren Eingängen, die an mehrere Ausgänge geleitet werden können
• Mikrofon- und Line-Signale können gemischt ausgegeben werden
  • Die Talkover-Funktion kann die Lautstärke von Hintergrundmusik entsprechend dem Mikrofon-pegel automatisch verringern
• Fünf Eingangskanäle mit rückseitigen Eingangspegelreglern sowie frontseitigen Signal-LEDs und Fadern
• Zwei Eingangskanäle mit Pegelreglern, Dreiband - Klangregelung und LED-Pegelanzeigen
• Drei Zonenausgänge mit Pegelreglern, Dreiband - Klangregelung und LED-Pegelanzeigen
• Kopfhörerausgang mit Pegelregler nutzbar für das Vorhören (vor dem Fader) ausgewählter Eingangskanäle und das Abhören der Summenausgänge
  • Separator Stereo-Monitorausgang
  • 19-Zoll-Einbaugehäuse mit zwei Höheneinheiten

Auspacken/Lieferumfang

Zum Lieferumfang dieses Produkts gehören die unten aufgeführten Bestandteile.

Achten Sie beim Öffnen der Verpackung darauf, dass Sie nichts beschädigen. Bewahren Sie das Verpackungsmaterial für einen eventuellen zukünftigen Transport auf.

Sollte etwas fehlen oder auf dem Transport beschädigt worden sein, wenden Sie sich bitte an Ihren Händler.

• MZ-223 ....1
  • Wechselstromadapter Tascam PS-M1524......1
  • Kabel für Wechselstromadapter......2
• Schraubensatz für den Rackeinbau ....1
• Bedienungsanleitung (das vorliegende Dokument) einschließlich Garantiehinweis......1

VORSICHT

Verwenden Sie ausschließlich den zum Lieferumfang gehörenden Wechselstromadapter Tascam PS-M1524 für den Betrieb des Mischers. Verwenden Sie den zum Lieferumfang gehörenden Wechselstromadapter niemals mit anderen Geräten. Andernfalls bestehen Brand- und Stromschlaggefahr und die Gefahr von Sachschäden.

Hinweise zur Benutzung dieses Handbuchs

In diesem Handbuch verwenden wir die folgenden Schriftbilder und Schreibweisen:

• Die Bedienelemente und Anschlüsse dieses Produkts kennzeichnen wir wie folgt mit fett gesetzten Großbuchstaben: POWER-Schalter.
- Ergänzende Informationen oder wichtige Hinweise sind wie folgt gekennzeichnet:

Tipp

Nützliche Praxistipps.

Anmerkung

Hierunter finden Sie ergänzende Erklärungen und Hinweise zu besonderen Situationen.

Wichtig

Besonderheiten, die bei Nichtbeachtung zu Funktionsstörungen oder unerwartetem Verhalten des Geräts führen können.

VORSICHT

Wenn Sie so gekennzeichnete Hinweise nicht beachten, besteht ein Risiko von leichten oder mittelschweren Verletzungen (beispielsweise Hörschäden).

Ergänzende Sicherheitshinweise zur Aufstellung

• Der zulässige Betriebstemperaturbereich für dieses Gerät liegt zwischen 5 °C und 35 °C.
• Stellen Sie das Gerät nicht an den im Folgenden bezeichneten Orten auf. Andernfalls kann es zu Fehlfunktionen kommen.
• Orte, die starken Erschütterungen ausgesetzt sind,
• Orte mit direkter Sonneneinstrahlung (z.B. an einem Fenster),
  – in der Nähe von Heizgeräten oder an anderen Orten, an denen hohe Temperaturen herrschen,
  – wenn die Temperatur unter dem Gefrierpunkt liegt,
• Orte mit schlechter Belüftung oder hoher Luftfeuchte,

• Orte mit hoher Staubkonzentration,

• Legen Sie keine Gegenstände auf das Gerät, um eine ausreichende Wärmeabfuhr zu gewährleisten.

• Stellen Sie das Gerät nicht auf einen Leistungsverstärker oder andere Geräte, die Wärme abgeben.
• Mit dem mitgelieferten Befestigungssatz können Sie das Gerät wie hier gezeigt in einem üblichen 19-Zoll-Rack befestigen. Lassen Sie ausreichend Raum (mindestens 1 HE = 45 mm) über und 10 cm hinter dem Gerät frei für die Belüftung.

Wenn Sie das Gerät aus einer kalten Umgebung in eine warme Umgebung bringen, besteht die Gefahr, dass sich Kondenswasser bildet. Kondenswasser im Geräteinneren kann Fehlfunktionen hervorrufen. Um dies zu vermeiden, lassen Sie das Gerät ein bis zwei Stunden stehen, bevor Sie es einschalten.

Das Produkt reinigen

Verwenden Sie zum Reinigen des Produkts ein trockenes, weiches Tuch. Verwenden Sie zum Reinigen niemals getränkte Reinigungstücher auf chemischer Basis, Verdünner, Alkohol oder andere chemische Substanzen. Diese können die Oberfläche des Geräts angreifen oder Verfärbungen hervorrufen.

Informationen auf unserer Website TEAC Global finden

Sie können Dokumente für dieses und andere Tascam-Produkte von der globalen TEAC-Website herunterladen:

http://teac-global.com/

Klicken Sie unter TASCAM im Bereich Downloads auf die gewünschte Sprache, um die in dieser Sprache verfügbaren Downloads anzuzeigen.

Informationen zum Kundendienst von Tascam

Kunden haben nur in dem Land Anspruch auf Kundendienst und Gewährleistung, in dem sie das Produkt gekauft haben.

Um den Kundendienst von Tascam in Anspruch zu nehmen, suchen Sie auf der TEAC Global Site unter http://teac-global.

com/ nach der lokalen Niederlassung oder dem Distributor für das Land, in dem Sie das Produkt erworben haben, und wenden Sie sich an dieses Unternehmen. Bei Anfragen geben Sie bitte die Adresse des Geschäfts oder Webshops (URL), in dem Sie das Produkt gekauft haben, und das Kaufdatum an. Darüber hinaus kann die Garantiekarte und der Kaufbeleg erforderlich sein.

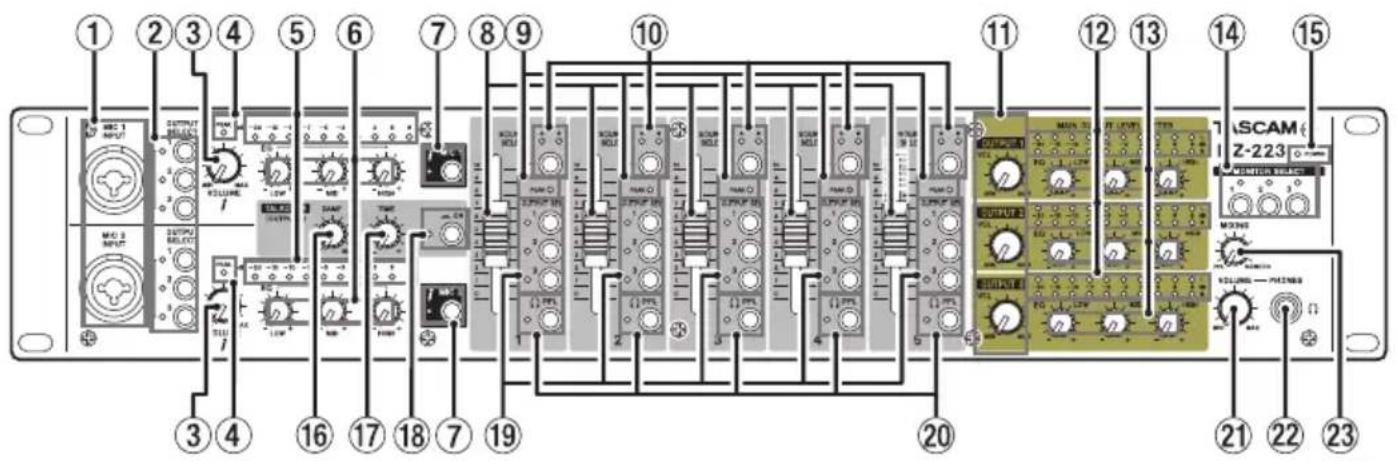

Gerätevorderseite

① Mikrofoneingänge 1 und 2 (MIC 1/2 INPUT) Symmetrische Analogeingänge für Mikrofone (Kombibuchse XLR/Klinke).

Anmerkung

Diese Eingänge bieten keine Phantomspeisung. Wenn Sie Kondensatormikrofone verwenden wollen, müssen diese über ihre eigene Batterie (sofern vorhanden) oder eine externe Phantom-speisung mit Strom versorgt werden.

② Ausgangswahlschalter (OUTPUT SELECT) Hiermit wählen Sie, an welchen Ausgängen die Signale der Mikrofoneingänge 1 und 2 (①) ausgegeben werden.
③ Pegelregler für die Mikrofoneingänge 1 und 2 Hiermit passen Sie den Eingangspegel der Mikrofone an den Buchsen MIC 1 INPUT und MIC 2 INPUT (①) an.
④ Übersteuerungsanzeigen (PEAK) Dies sind Übersteuerungsanzeigen für die Mikrofoneingänge 1 und 2 (①). Wenn Sie die Eingangspegelregler (③) verwenden, leuchten diese Lämpchen auf, kurz bevor die Mikrofoneingangssignale verzerren.
⑤ Pegelanzeigen für die Mikrofoneingänge 1 und 2 Dies sind Pegelanzeigen für die Mikrofoneingänge 1 und 2 (①).
⑥ Klangregler für die Mikrofoneingänge 1 und 2 (EQ LOW/MID/HIGH) Mit dieser Dreiband-Klangregelung (Höhen, Mitten, Tiefen) können Sie den Klang der Mikrofonsignale anpassen.

⑦ Ein-/Ausschalter für die Mikrofoneingänge 1 und 2 Hiermit schalten Sie das jeweilige Mikrofon 1 oder 2 (①) ein und aus. Bei eingeschaltetem Mikrofon leuchtet das Lämpchen.
⑧ Kanalfader (Pegelsteller) Hiermit passen Sie den Pegel des jeweiligen Kanals im Summensignal an.
⑨ Übersteuerungsanzeigen (PEAK) Dies sind Übersteuerungsanzeigen für die Eingangskanäle. Wenn Sie die GAIN-Regler 1–5 (27) auf der Geräterückseite verwenden, leuchten diese Lämpchen auf, kurz bevor die Eingangssignale verzerren.
⑩ Quellen-Wahlschalter und Anzeigen (SOURCE SELECT) Hiermit wählen Sie, welches Buchsenpaar auf der Geräterückseite als Eingang dienen soll: LINE A oder LINE B (35). Das Lämpchen des ausgewählten Eingangs leuchtet.
⑪ Pegelregler der Summenausgänge 1, 2 und 3 (OUTPUT VOL) Hiermit passen Sie den Pegel des jeweiligen Summenausgangs 1, 2 oder 3 an. Die Einstellung beeinflusst den Pegel an den unsymmetrischen (34) und symmetrischen (33) Buchsen gleichermaßen.
⑫ Ausgangspegelanzeigen Diese Pegelanzeigen stellen den Ausgangspegel an den Summenausgängen 1, 2 und 3 dar, und zwar jeweils an den unsymmetrischen (34) und symmetrischen (33) Buchsen.

⑬ Klangregler der Summenausgänge 1, 2 und 3 (EQ)

Mit dieser Dreiband-Klangregelung (Höhen, Mitten, Tiefen) beeinflussen Sie den Klang der Ausgangssignale an den unsymmetrischen (34) und symmetrischen (33) Buchsen.

⑭ Wahlschalter für das Abhörsignal (MONITOR SELECT)

Hiermit wählen Sie, welche der Ausgangssignale an den Buchsen MONITOR OUT (32) und am Kopfhörerausgang (22) ausgegeben werden.

Die Lämpchen der ausgewählten Ausgänge leuchten.

⑮ Betriebsanzeige (POWER)

Zeigt den Status der Stromversorgung an.

Das POWER-Lämpchen leuchtet, wenn das Gerät mit dem Schalter POWER auf der Rückseite (24) eingeschaltet ist und mit Strom versorgt wird.

⑯ Regler für die Pegelabsenkung der Talkover - Funktion (DAMP)

Hiermit bestimmen Sie, wie weit die Talkover - Funktion den Pegel des Ausgangssignals absenkt.

⑰ Regler für die Ansprechzeit der Talkover Funktion (TIME)

Hiermit bestimmen Sie, wie schnell die Talkover-Funktion anspricht.

⑱ Schalter und Anzeige für die Talkover-Funktion (ON)

Hiermit schalten Sie die Talkover-Funktion ein und aus.

Bei eingeschalteter Talkover-Funktion leuchtet das dazugehörige Lämpchen und die Pegel aller Eingangskanäle werden automatisch abgesenkt, sobald ein Tonsignal über ein Mikrofon eingeht. Nutzen Sie die Regler DAMP (16) und TIME (17), um die Pegelabsenkung und die Ansprechzeit an die Erfordernisse anzupassen (nur MIC 1).

⑲ Ausgangswahlschalter (OUTPUT SEL)

Hiermit wählen Sie, an welchen der drei Ausgängen die Signale des jeweiligen Kanals ausgegeben werden.

⑳ Schalter und Anzeigen für das Vorhören (PFL)

Wenn der Schalter PFL gedrückt ist und das Lämpchen leuchtet, hören Sie über den Kopfhörerausgang das entsprechende Signal vor der Beeinflussung durch den Fader. Welches Signal genau zu hören ist, ist auch von der Stellung des Reglers MIXING abhängig.

②1 Regler für Kopfhörerlautstärke (PHONES VOLUME)

Hiermit passen Sie die Kopfhörerlautstärke an.

⑳ Kopfhörerausgang

An diese Stereoklinkenbuchse können Sie Ihren Kopfhörer anschließen.

Um Kopfhörer mit Miniklinkenstecker anzuschließen, verwenden Sie einen geeigneten Adapter.

Wenn einer der Schalter PFL (20) gedrückt ist, können Sie das jeweilige PFL-Signal abhören.

②3 Mischregler Vorhören/Monitor (MIXING)

Mit diesem Regler erstellen Sie für den Kopfhörerausgang eine Mischung aus dem Vorhörsignal und dem Monitorsignal.

– Drehen Sie den Regler ganz in RichtungPFL, um alle Kanäle abzuhören, deren TastePFL (20) gedrückt ist.

– Drehen Sie den Regler ganz in Richtung MONITOR, um das Signal des Monitorausgangs abzuhören.

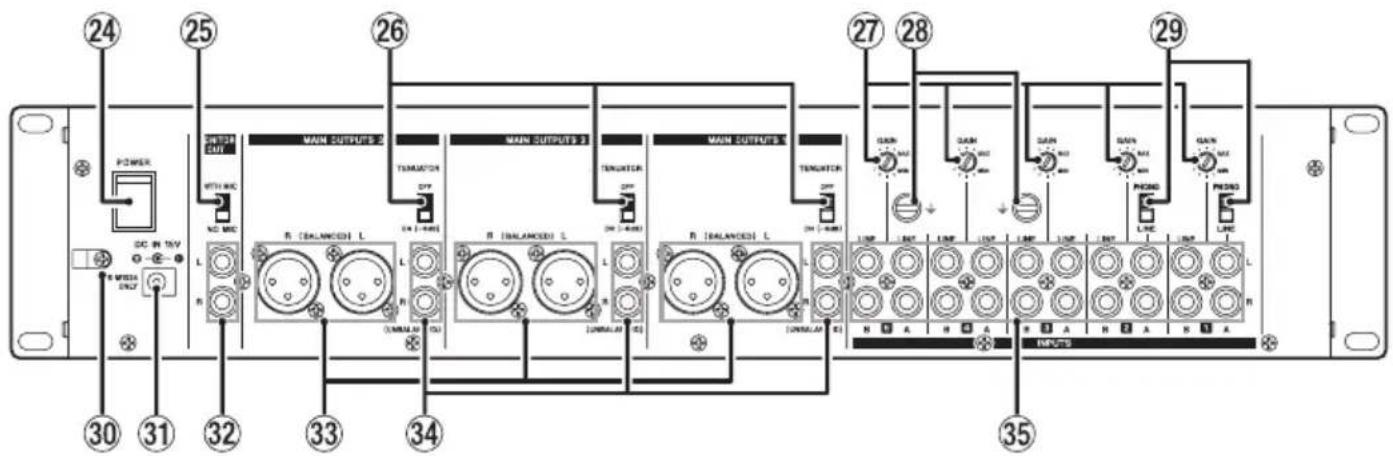

Geräterückseite

24 25 26 27 28 29 30 31 32 33 34 35 DC ON 15V POWER INTUSTR OUT WTH INC NO INC R (BALANCED) L L R (BALANCED) L L R (BALANCED) L L TENUTER OFF TENUTER OFF TENUTER OFF GAIN MAX MAX GAIN MAX MAX GAIN MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX

⑳ Ein-/Ausschalter (POWER)

Hiermit schalten Sie das Gerät ein und aus.

Wenn das Gerät eingeschaltet ist und mit Strom versorgt wird, leuchtet das Lämpchen POWER (15) auf der Gerätevorderseite.

⑳ Wahlschalter für Mikrofon im Abhörsignal (WITH MIC / NO MIC)

Wählen Sie hier, ob das Signal von Mikrofonen an den Buchsen ① im Abhörsignal enthalten sein soll (WITH MIC) oder nicht (NO MIC). Die Einstellung wirkt sich auf die Monitorausgänge (MONITOR OUT) und den Kopfhörerausgang (PHONES) gleichermaßen aus.

⑳ Wahlschalter für Ausgangspegel (ATTENUATOR)

Hiermit legen Sie den nominalen Ausgangspegel des jeweiligen Summenausgangs 1, 2 oder 3 fest. Die Einstellung beeinflusst den Pegel an den unsymmetrischen (34) und symmetrischen (33) Buchsen gleichermaßen.

Wählen Sie OFF, wenn der Verstärker hohe Eingangspegel erwartet. Andernfalls wählen Sie ON (-6dB).

27 Regler für Eingangsverstärkung (GAIN)

Hiermit passen Sie die Eingangspegel der einzelnen Kanäle an.

Anmerkung

Verwenden Sie einen kleinen Schlitzschraubendreher, um diese Regler zu verstellen.]

⑳ Erdungsanschluss | (GND)

Wenn ein Schallplattenspieler an das Buchsenpaar LINE A der Kanäle 1 oder 2 (35) angeschlossen ist, verbinden Sie sein Erdungskabel mit diesem Anschluss.

Anmerkung

Sollte beim Anschließen anderer Geräte ein Brummton auftreten, können Sie möglicherweise für Abhilfe sorgen, indem Sie ein Erdungskabel zwischen einem metallischen Gehäuseteil des angeschlossenen Geräts (oder dem Rack) und diesem Anschluss anbringen.

⑲ Wahlschalter LINE/PHONO

Stellen Sie diese Schalter für die Kanäle 1 und 2 auf LINE, wenn ein CD-Player oder ähnliches Gerät an das Buchsenpaar LINE A (35) angeschlossen ist. Ist stattdessen ein Schallplattenspieler angeschlossen, stellen Sie den jeweiligen Schalter auf PHONO.

③0 Kabelhalter

Befestigen Sie das Kabel des mitgelieferten Wechselstromadapters mit dieser Halterung, um ein Herausrutschen des Steckers zu vermeiden. (Siehe "Das Kabel des Wechselstromadapters befestigen" auf Seite 52.)

③1 Anschluss für die Stromversorgung (DC IN 15V)

Schließen Sie hier den Gleichstromstecker des zum Lieferumfang gehörenden Wechselstrom-adapters (Tascam PS-M1524) an.

③2 Monitorausgänge

Diese unsymmetrischen Cinchbuchsen dienen als Analogausgänge zum Abhören.

③3 Symmetrische Summenausgänge 1 bis 3 (MAIN OUTPUTS 1–3 (BALANCED))

Diese symmetrischen XLR-Buchsen dienen als Analogausgänge.

Nutzen Sie den jeweiligen Schalter ATTENUATOR (26), um den Ausgangspegel an die Verstärkeranlage anzupassen.

③4 Unsymmetrische Summenausgänge 1 bis 3 (MAIN OUTPUTS 1–3 (UNBALANCED))

Diese unsymmetrischen Cinchbuchsen dienen als Analogausgänge.

Nutzen Sie den jeweiligen Schalter ATTENUATOR (26), um den Ausgangspegel an die Verstärkeranlage anzupassen.

③5 Line-Eingänge A und B (LINE A/B)

Diese unsymmetrischen Cinchbuchsen dienen als Analogeingänge für Quellen mit Line-Pegel. An das Buchsenpaar LINE A der Kanäle 1 und 2 können Sie auch Schallplattenspieler anschließen. Verbinden Sie in diesem Fall auch das Erdungskabel des Plattenspielers mit dem Anschluss ± (GND) ^(28) und stellen Sie den entsprechenden Schalter LINE/PHONO ^(29) auf PHONO.

Vorbereitende Schritte

Stromversorgung

VORSICHT

Verwenden Sie nur den zum Mischer gehörenden Wechselstromadapter Tascam PS-M1524. Die Verwendung eines anderen Adapters kann zu Fehlfunktionen führen, und es besteht Brand- oder Stromschlaggefahr.

Anmerkung

Der Wechselstromadapter wird mit zwei unterschiedlichen Netzkabeln geliefert. Verwenden Sie das Kabel mit dem Stecker, der für Ihr Stromnetz geeignet ist, um den Wechselstromadapter mit einer nahe liegenden Steckdose zu verbinden.

1. Verbinden Sie den Gleichstromstecker des mitgelieferten Wechselstromadapters wie in der Abbildung gezeigt mit dem Anschluss DC IN 15V des Mischers.
2. Verbinden Sie das passende Netzkabel mit dem Wechselstromadapter und einer nahe liegenden Steckdose.

Steckdose

Tascam PS-M1524 (mitgeliefert) Gleichstrom-Stecker

Das Kabel des Wechselstromadapters befestigen

Um zu verhindern, dass der Stecker während des Betriebs herausrutscht, befestigen Sie das Kabel mit der dafür vorgesehenen Halterung (;).

DC IN 15V ③0

1. Lösen Sie die Schraube der Halterung.
2. Führen Sie das Kabel durch die Halterung.
3. Drehen Sie die Schraube der Halterung wieder fest.

Weitere Geräte anschließen

■Vorsichtsmaßnahmen für das Herstellen von Kabelverbindungen

• Lesen Sie die Bedienungsanleitungen der anderen Geräte sorgfältig durch und schließen Sie diese den Anweisungen entsprechend an.
• Schalten Sie möglichst immer alle Geräte aus (oder auf Standby), bevor Sie Kabelverbindungen herstellen oder trennen.
• Schließen Sie alle Geräte einschließlich des MZ-223 möglichst an dieselbe Netzstromleitung an. Wenn Sie eine Steckdosenleiste oder Ähn-

liches verwenden, achten Sie darauf, dass diese ausreichend dimensioniert ist, um Spannungsschwankungen zu minimieren.

- Bevor Sie mit der Verkabelung beginnen, stellen Sie die GAIN-Regler (27) und die Fader (8) der Kanäle 1–5 sowie die Regler OUTPUT VOL (11) und PHONES VOLUME (21) auf ihren kleinsten Wert. Andernfalls können plötzliche laute Geräusche in Ihrer Abhöranlage oder in Ihrem Kopfhörer auftreten, die Ihr Gehör oder Ihre Geräte schädigen.

TASCAM MZ-223 Mikrofon Mikrofon Kopfhörer Aktivlautsprecher Stereoverstärker Stereoö Schäubarktenspieler

Anschlussbeispiel MZ-223

Mikrofone anschließen

Mikrofone können Sie an eine der Buchsen MIC 1 INPUT oder MIC 2 INPUT (①) auf der Gerätevorderseite anschließen.

Anmerkung

Wenn Sie Kondensatormikrofone verwenden wollen, müssen diese über ihre eigene Batterie (sofern vorhanden) oder eine externe Phantomspeisung mit Strom versorgt werden.

Andere Audiogeräte anschließen

Stereo-Abspielgeräte wie CD-Player oder Kassetten-decks verbinden Sie mit dem Buchsenpaar LINE A oder LINE B der Kanäle 1–5 (35).

Wenn Sie das BuchsenpaarLINE A der Kanäle 1–2 nutzen, stellen Sie zudem den jeweiligen Schalter LINE/PHONO (29) auf LINE.

■Schallplattenspieler anschließen

Einen Schallplattenspieler können Sie an die Buchsenpaare LINE A der Kanäle 1–2 (35) anschließen. Stellen Sie in diesem Fall den jeweiligen Schalter LINE/PHONO (29) auf PHONO.

Verbinden Sie das Erdungskabel des Plattenspielers mit dem Anschluss ± (GND) (28).

Eine Abhöranlage anschließen

Aktive Monitorlautsprecher oder eine Verstärkeranlage zum Abhören verbinden Sie mit den Buchsen MONITOR OUT (32).

Damit die Signale von Mikrofonen, die an einer Buchsen MIC 1 INPUT oder MIC 2 INPUT (①) angeschlossen sind, mit dem übrigen Signal gemischt über die Abhöranlage ausgegeben werden, stellen Sie den Schalter MONITOR OUT (②5) auf WITH MIC. Diese Einstellung wirkt sich auch auf den Kopfhörerausgang (PHONES) aus.

Anmerkung

• Mithilfe der Schalter MONITOR SELECT (14) wählen Sie, welche der drei Summensignale an den Buchsen MONITOR OUT ausgegeben werden.
• Das abgehörte Signal wird auch durch die Klangregler der Ausgänge (13) beeinflusst, jedoch nicht durch den jeweiligen Summenregler.

■Kopfhörer anschließen

VORSICHT

Bevor Sie einen Kopfhörer anschließen, drehen Sie den Pegel mit dem Regler PHONES VOLUME (21) vollständig herunter. Andernfalls kann es zu plötzlichen, sehr lauten Geräuschen kommen, die Ihr Gehör oder Ihre Geräte schädigen.

Verbinden Sie Ihren Kopfhörer mit der Buchse PHONES (22) auf der Gerätevorderseite.

Über Kopfhörer können Sie Folgendes abhören:

• die PFL-Signale der Eingangskanäle (wenn der entsprechende PFL-Schalter gedrückt ist
• die mit den Tasten MONITOR SELECT (14) gewählten Summensignale bevor sie an die Ausgänge geleitet werden.

Anmerkung

Das Signal am Kopfhörerausgang wird auch durch die Klangregler der Ausgänge (13) beeinflusst.

■Stereoverstärker anschließen

Einen Stereoverstärker verbinden Sie mit den unsymmetrischen (34) oder symmetrischen (33) Ausgangsbuchsen (MAIN OUTPUTS 1, 2 und/oder 3).

Tipp

• Wenn Sie zwei oder mehr Verstärker mit Lautsprechern benötigen, etwa um unterschiedliche Zonen zu beschallen oder ein System aus vorderen und hinteren Lautsprechern und einem Subbass einzurichten, können Sie dafür die separat einstellbaren Ausgänge MAIN OUTPUTS 1 bis 3 (UNBALANCED) (24) oder MAIN OUTPUTS 1 bis 3 (BALANCED) (33) nutzen. Darüber hinaus steht Ihnen das Buchsenpaar MONITOR OUT (32) für Abhörlautsprecher oder eine weitere Beschallungszone zur Verfügung. Dadurch, dass die Ausgänge unabhängig voneinander sind und ihre eigenen Regler haben, können Sie die Pegel für jede Zone separat anpassen.
• Indem Sie einen Recorder an die Buchsen MONITOR OUT (32) anschließen, können Sie das an die Verstärker ausgegebene Signal aufzeichnen.

Den Mischer ein- und ausschalten

VORSICHT

• Regeln Sie den Pegel der angeschlossenen Abhöranlage stets vollständig herunter, bevor Sie den MZ-223 ein- oder ausschalten.
• Wenn Sie einen Kopfhörer mit dem Recorder verbunden haben, nehmen Sie diesen ab, bevor Sie das Gerät ein- oder ausschalten. Sie vermeiden dadurch Hörschäden oder Schäden an Ihren Lautsprechern infolge plötzlicher Lautstärkesprünge.

■Bevor Sie den Mischer einschalten

1. Nehmen Sie die folgenden Einstellungen auf der Gerätevorderseite vor.

– EQ-Regler → Mittelstellung
- Andere Regler → ganz nach links (in Richtung MIN)
– Fader → ganz nach unten
– Schalter → aus (nicht gedrückt)

1. Senken Sie den Ausgangspegel aller Tonquellen und den Eingangspegel aller mit dem Mischer verbundenen Verstärker vollständig ab.

■Den Mischer einschalten

1. Schalten Sie den Mischer mit dem Schalter POWER (24) auf der Geräterückseite ein.
   Das POWER-Lämpchen (15) auf der Gerätevorderseite leuchtet, wenn das Gerät eingeschaltet ist und mit Strom versorgt wird.

2. Schalten Sie die angeschlossenen Tonquellen ein.

3. Zuletzt schalten Sie die Verstärker ein.

Den Mischer ausschalten

Um das Gerät auszuschalten, führen Sie die oben beschriebenen Schritte in umgekehrter Reihenfolge aus.

Die Nichtbeachtung der korrekten Reihenfolge kann zum Beispiel zu Knackgeräuschen führen, die das Gerät beschädigen könnten.

Grundsätzliche Bedienung

Nachdem Sie den Mischer eingeschaltet haben, passen Sie im nächsten Schritt die Pegel der einzelnen Eingangssignale an.

Anpassen der Line-Eingänge (Kanäle 1–5)

1. Bringen Sie die GAIN-Regler (27) aller fünf Kanäle in ihre Mittelstellung.
2. Drücken Sie den SOURCE SELECT-Schalter (10), der den verwendeten Eingangsbuchsen entspricht, so dass das dazugehörige Lämpchen leuchtet (A oder B).
3. Wählen Sie mit den OUTPUT SEL-Schaltern (19), an welchen der drei Ausgängen die Signale des jeweiligen Kanals ausgegeben werden sollen.
4. Ist das Audiogerät dagegen mit dem Buchsen-paar LINE A der Kanäle 1 oder 2 verbunden, stellen Sie den dazugehörenden Schalter (29) auf LINE.
5. Stellen Sie zunächst die Kanalfader und die Regler OUTPUT 1 VOL bis OUTPUT 3 VOL (⑪) auf einen niedrigen Wert.
6. Starten Sie die Wiedergabe am angeschlossenen Audiogerät.
   Passen Sie die Eingangssignale mit den GAIN-Reglern (27) so an, dass die PEAK -Lämpchen (9) nicht aufleuchten.
7. Passen Sie die Mischung der Kanäle untereinander mithilfe der Kanalfader (⑧) an.
8. Befolgen Sie dieselben Schritte für alle anderen Line-Eingangskanäle mit angeschlossenen Audiogeräten.

Die frontseitig angeschlossenen Mikrofoneanpassen

1. Verbinden Sie ein Mikrofon mit der Buchse MIC 1 INPUT oderMIC 2 INPUT (①), und drücken Sie den Schalter MIC 1 beziehungsweise MIC 2 (⑦), so dass das dazugehörige Lämpchen (⑦) leuchtet.
2. Wählen Sie mit den OUTPUT SEL-Schaltern, an welchen Ausgängen die Signale des jeweiligen Mikrofons ausgegeben werden soll.
3. Passen Sie die Eingangspegel mit den VOLUME-Reglern (③) so an, dass das dazugehörige PEAK-Lämpchen gerade nicht aufleuchtet.
4. Nutzen Sie die Regler der Dreiband- - Klangregelung (⑥), um den Klang der Mikrofon-signale anzupassen.
5. Passen Sie die Mischung der Kanäle untereinander mithilfe der Kanalfader (⑧) an.

Die Ausgänge nutzen

Der MZ-223 stellt die folgenden Ausgangsbuchsen zur Verfügung:

• MAIN OUTPUTS 1 bis 3 (UNBALANCED) (34) und (BALANCED) (33)
  • MONITOR OUT (32)

Anmerkung

Der Ausgangspegel am Buchsenpaar MONITOR OUT (32) ist nicht veränderbar.

Pegelanpassung für die Hauptausgänge 1 bis 3 (MAIN OUTPUTS 1–3 (UNBALANCED) und (BALANCED)

1. Passen Sie den Ausgangspegel mit dem jeweiligen Regler OUTPUT VOL (⑧) an.
   Achten Sie dabei auf die Ausgangspegelanzeigen (12). Der Ausgangspegel ist normalerweise optimal, wenn sich die Pegelanzeigen um 0 dB herum bewegen.
2. Wenn ein Verstärker an diese Buchsen angeschlossen ist, stellen Sie den Schalter ATTENUATOR(26) entsprechend der Eingangsempfindlichkeit des Verstärkers ein.
   Wählen Sie OFF, wenn der Verstärker hohe Eingangspegel toleriert. Wählen Sie ON (-6dB), wenn der Verstärker nur niedrige Eingangspegel toleriert.
3. Nutzen Sie die Regler der Dreiband-Klangregelung (13), um den Klang des jeweiligen Ausgangssignals anzupassen.

Die Talkover-Funktion nutzen

Die Talkover-Funktion ermöglicht es, den Pegel von Kanal 1 automatisch abzusenken, sobald ein Tonsignal über ein Mikrofon eingeht, das an der Buchse MIC 1 INPUT oder MIC 2 INPUT (①) angeschlossen ist.

Dadurch ist das Mikrofonsignal besser zu hören.

Mit dem Schalter TALKOVER ON(18) können Sie die Funktion ein- und ausschalten. Wenn die Funktion eingeschaltet ist, leuchtet das dazugehörige Lämpchen.

Nutzen Sie die Regler DAMP (16) und TIME (17), um die Pegelabsenkung und die Ansprechzeit an die Erfordernisse anzupassen.

Eingangssignale vorhören (PFL)

Indem Sie die PFL-Schalter (20) drücken, können Sie die einzelnen Kanäle 1–5 vorhören. Dies funktioniert auch, wenn die entsprechenden Fader (8) auf Minimum gestellt sind.

1. Drücken Sie die PFL-Schalter der Kanäle, die Sie vorhören wollen, so dass das dazugehörige Lämpchen leuchtet.
2. Stellen Sie den Regler MIXING (23) auf PFL. Je weiter Sie den Regler MIXING (23) in Richtung MONITOR drehen, desto mehr wird das mit den Tasten 1–3 (14) gewählte Summensignal zum PFL-Signal hinzugemischt.
3. Mit dem Regler PHONES VOLUME(21) passen Sie den Pegel des Kopfhörersignals an.

Fehlerbehebung

Bitte prüfen Sie die folgenden Punkte, falls das Gerät nicht wie erwartet funktionieren sollte.

Falls sich das Problem auf diese Weise nicht beheben lässt, wenden Sie sich bitte an Ihren Händler oder an den Kundendienst von Tascam.

Das Gerät lässt sich nicht einschalten.

Vergewissern Sie sich, dass der Wechselstrom-adapter richtig angeschlossen ist und die Steckdose Netzstrom liefert.

Keine Tonausgabe über die an das Buchsenpaar MAIN OUTPUTS 1, 2 oder 3 angeschlossenen Verstärker/Lautsprecher.

• Überprüfen Sie die Einstellungen und den Pegel des Verstärkers.
• Vergewissern Sie sich, dass die Kanalfader (⑧) entsprechend aufgezogen sind.
• Überprüfen Sie, ob die Tonquellen richtig angeschlossen sind.

Selbst bei aufgezogenen Fadern ist die Lautstärke zu gering.

Überprüfen Sie, ob die GAIN-Regler (27) für die Kanäle 1 bis 5 richtig eingestellt sind.

Der Klang ist verzerrt.

• Überprüfen Sie, ob die GAIN-Regler (27) für die Kanäle 1 bis 5 richtig eingestellt sind.
• Vergewissern Sie sich, dass die Klangregler (EQ) nicht zu weit aufgedreht sind.
• Stellen Sie sicher, dass die Fader (⑧) der Kanäle 1 bis 5 und die Regler für die Summenausgänge (⑪) nicht zu weit aufgedreht sind.

Das Schallplattensignal klingt ungewöhnlich.

• Vergewissern Sie sich, dass der Schallplattenspieler an das Buchsenpaar LINE A der Kanäle 1 bis 2 angeschlossen und der dazugehörige Schalter LINE/PHONO (29) auf PHONO gestellt ist.
• Vergewissern Sie sich, dass das Erdungskabel des Plattenspielers mit dem Anschluss ± (GND)(28) verbunden ist.

Ein angeschlossenes Gerät erzeugt einen Brummton.

Verbinden Sie das Metallgehäuse des angeschlossenen Geräts über ein Erdungskabel mit dem Anschluss ± (GND) (28) des Mischers.

Keine Tonausgabe über das am Buchsenpaar MONITOR OUT angeschlossene Abhörsystem.

• Überprüfen Sie die Einstellungen des angeschlossenen Abhörsystems.
• Vergewissern Sie sich, dass die GAIN-Regler (27) aufgedreht und die Kanalfader (8) entsprechend aufgezogen sind.

Über den Kopfhörer ist nichts zu hören.

- Wählen Sie mit den Tasten MONITOR SELECT (14), welche Ausgänge Sie abhören wollen.

Technische Daten

Audioeingänge

Mikrofoneingänge 1 und 2 (symmetrisch)

Anschlusstyp:

- XLR-3-31 (1: Masse, 2: Heiß (+), 3: Kalt (−))

- 6,3-mm-Klinkenbuchse, 3-polig (Spitze: heiß (+), Ring: kalt (−), Hülse: Masse)

Eingangsimpedanz: 33 kΩ

Nominaler Eingangspegel: -65 dBu (Regler VOLUME auf MAX)

Nominaler Eingangspegel: -30 dBu (Regler VOLUME auf MIN)

Line-Eingänge (unsymmetrisch)

Anschlusstyp: Cinchbuchsen Nominaler Eingangspegel: -10 dBV Maximaler Eingangspegel: 10 dBV Eingangsimpedanz: 22 kΩ

- 0 dBu=0.775 Vrms, 0 dBV=1 V

Audioausgänge

Summenausgänge 1 und 2 (unsymmetrisch)

Anschlusstyp: Cinchbuchsen Nominaler Ausgangspegel: -10 dBV Maximaler Ausgangspegel: 6 dBV Ausgangsimpedanz: 200 Ω

Summenausgänge 1 und 2 (symmetrisch)

Anschlusstyp: XLR-3-32 (1: Masse, 2: Heiß (+), 3: Kalt (−)) Nominaler Ausgangspegel: 4 dBu Maximaler Ausgangspegel: 24 dBu Ausgangsimpedanz: 200 Ω

■Monitorausgänge

Anschlusstyp: Cinchbuchsen Nominaler Ausgangspegel: -16 dBV Maximaler Ausgangspegel: 0 dBV Ausgangsimpedanz: 200 Ω

Kopfhörerausgang

Anschlusstyp: 6,3-mm-Stereoklinkenbuchse Maximale Ausgangsleistung: 50 mW + 50 mW (in 32 Ω Last)

- 0 dBu=0.775 Vrms, 0 dBV=1 V

Leistungsdaten Audio

Frequenzbereich

20 Hz – 20 kHz (INPUTS LINE bis MAIN OUTPUTS)

Verzerrung

≤0,03 % (INPUTS LINE bis MAIN OUTPUTS)

Fremdspannungsabstand

80 dB (INPUTS LINE bis MAIN OUTPUTS)

Übersprechdämpfung

65 dB (INPUTS LINE bis MAIN OUTPUTS)

Stromversorgung und sonstige Daten

Stromversorgung

Wechselstromadapter Tascam PS-M1524 (im Lieferumfangenthalten) Eingangsspannung: AC 100–240 V \~, 50–60 Hz Ausgangsspannung: DC 15 V--- Ausgangsstrom: 2,4 A

■Leistungsaufnahme

35 W

■Abmessungen (B × H × T, einschließlich vorstehende Teile)

482 mm × 88 mm × 93 mm

Gewicht

2,5 kg

Maßzeichnung

• Abbildungen können teilweise vom tatsächlichen Erscheinungsbild des Produkts abweichen.
• Änderungen an Konstruktion und technischen Daten vorbehalten.

Blockschaltbild
        direction TB
        A["PHONO/LINE"] --> B["FADER"]
        C["CH1"] --> D["OUTPUT1"]
        E["B"] --> F["OUTPUT2"]
        G["PHONOLINE"] --> H["OUTPUT1"]
        I["CH2"] --> J["OUTPUT2"]
        K["B"] --> L["OUTPUT3"]
        M["A"] --> N["OUTPUT1"]
        O["CH3"] --> P["OUTPUT2"]
        Q["B"] --> R["OUTPUT3"]
        S["A"] --> T["OUTPUT1"]
        U["CH4"] --> V["OUTPUT2"]
        W["B"] --> X["OUTPUT3"]
        Y["A"] --> Z["OUTPUT1"]
        AA["CH5"] --> AB["OUTPUT2"]
        AC["B"] --> AD["OUTPUT3"]
    end

    subgraph ME223 Block Diagram
        direction TB
        B --> AE["FADER"]
        AF["CH1"] --> AG["OUTPUT1"]
        AH["PHONOLINE"] --> AI["OUTPUT2"]
        AJ["CH2"] --> AK["OUTPUT3"]
        AL["A"] --> AM["OUTPUT1"]
        AN["CH3"] --> AO["OUTPUT2"]
        AP["B"] --> AQ["OUTPUT3"]
        AR["A"] --> AS["OUTPUT1"]
        AT["CH4"] --> AU["OUTPUT2"]
        AV["CH5"] --> AW["OUTPUT3"]
        AX["A"] --> AY["OUTPUT1"]
        AZ["CH6"] --> BA["OUTPUT2"]
        BB["B"] --> BC["OUTPUT3"]
    end

    subgraph ME223 Block Diagram
        direction TB
        AE --> BD["FADER"]
        BE --> BEF["TALKOVER"]
        BF --> BF1["MIC1"]
        BG --> BH["FQ"]
        BI --> BI1["LOW MID HIGH"]
        BJ --> BK["METER"]
        BL --> BL1["MIC2"]
        BM --> BM1["TALKOVER CHK LOW MID HIGH"]
        BN --> BN1["MIC1"]
        BO --> BO1["MIC2"]
        BP --> BP1["MIC1"]
        BP1 --> BP1a["MIC2"]
        BP1a --> BP1b["METER"]
        BP1b --> BP1c["METER 1"]
        BP1c --> BP1d["METER 2"]
        BP1d --> BP1e["METER 3"]
        BP1e --> BP1f["METER 4"]
        BP1f --> BP1g["METER 5"]
        BP1g --> BP1h["METER 6"]
        BP1h --> BP1i["METER 7"]
        BP1i --> BP1j["METER 8"]
        BP1j --> BP1k["METER 9"]
        BP1k --> BP1l["METER 10"]
        BP1l --> BP1m["METER 11"]
        BP1m --> BP1n["METER 12"]
        BP1n --> BP1o["METER 13"]
        BP1o --> BP1p["METER 14"]
        BP1p --> BP1q["METER 15"]
        BP1q --> BP1r["METER 16"]
        BP1r --> BP1s["METER 17"]
        BP1s --> BP1t["METER 18"]
        BP1t --> BP1u["METER 19"]
        BP1u --> BP1v["METER 20"]
        BP1v --> BP1w["METER 21"]
        BP1w --> BP1x["METER 22"]
        BP1x --> BP1y["METER 23"]
        BP1y --> BP1z["METER 24"]
        BP1z --> BP1w
    end

    subgraph ME223 Block Diagram
        direction TB
        BH --> BI
        BH --> BJ
        BH --> BK
        BH --> BL
        BH --> BL
    end

    subgraph ME223 Block Diagram
        direction TB
        BI --> BJ
        BJ --> BK
        BK --> BL
        BK --> BL
    end

    subgraph ME223 Block Diagram
        direction TB
        BI --> BK
        BK --> BL
        BK --> BL
    end

    subgraph ME223 Block Diagram
        direction TB
        BI --> BL
        BL --> BK
        BK --> BL
    end

    subgraph ME223 Block Diagram
        direction TB
        BI --> BK
        BK --> BL
        BK --> BL
    end

    subgraph ME223 Block Diagram
        direction TB
        BI --> BL
        BL --> BK
        BK --> BL
    end

Dieses Gerät unterliegt den gesetzlichen Gewährleistungsbestimmungen des Landes, in dem es erworben wurde. Bitte wenden Sie sich im Gewährleistungsfall an den Händler, bei dem sie das Gerät erworben haben.
