MX8A - Table de mixage TASCAM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de mixage matricielle 8 entrées micro/ligne, 8 sorties ligne
Marque	Tascam
Modèle	MX-8A

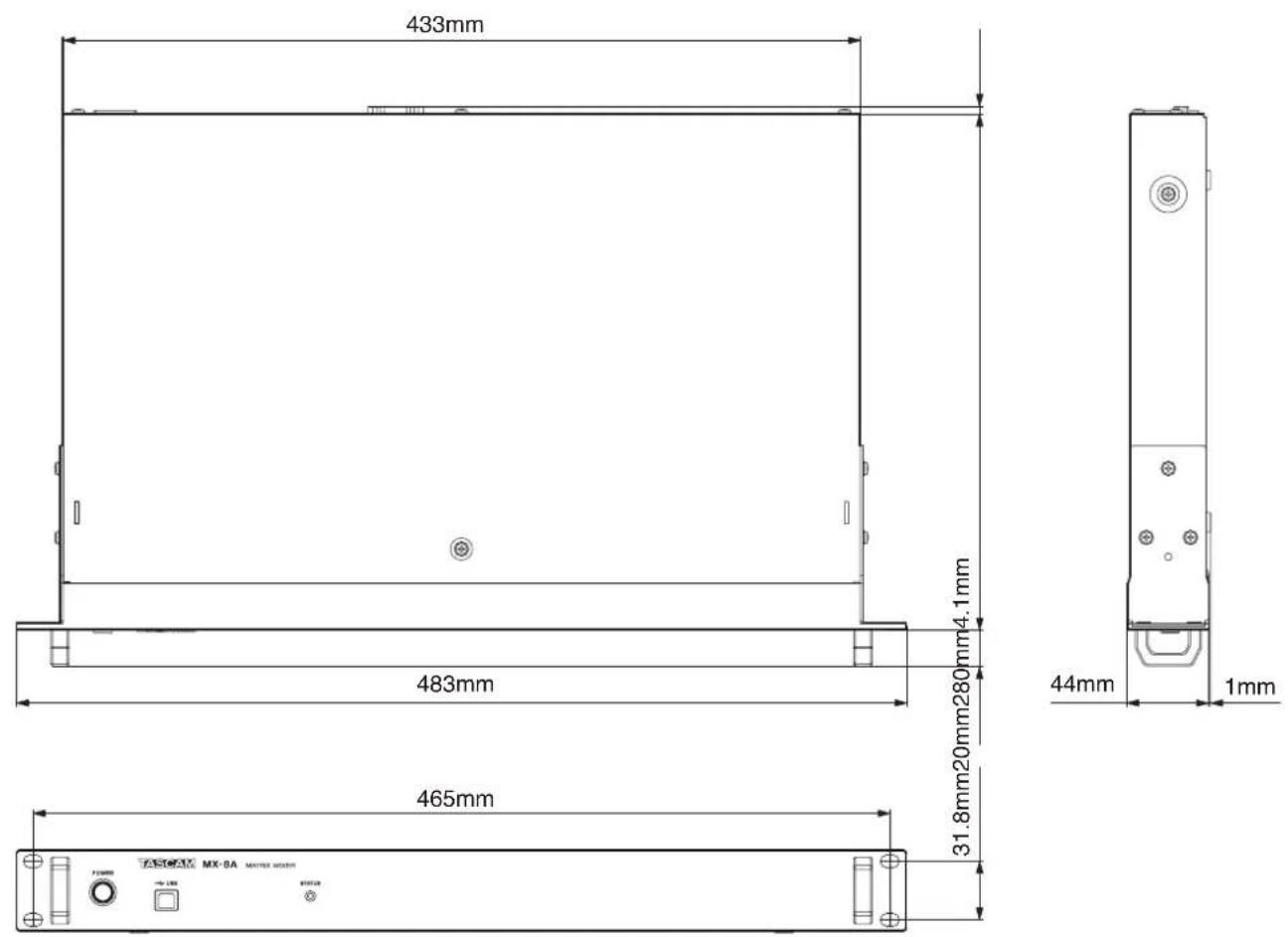

Dimensions (L x H x P)	483 x 45 x 304,1 mm (avec parties saillantes)
Poids	3,0 kg
Alimentation	CA 100-240 V, 50/60 Hz, 21 W
Fonctions principales	DSP embarqué, égaliseur 4 bandes entrée & 10 bandes sortie, compresseur, ducking, ANC (compensation bruit ambiant), retard, limiteur, routage matriciel, interface audio USB 2.0 (2 canaux), commande Ethernet, RS-232C, RS-485
Connecteurs d'entrée	8 x Euroblock symétrique (pas 3,81 mm), niveau max +26 dBu (MIC) / +24 dBu (LINE)
Connecteurs de sortie	8 x Euroblock symétrique (pas 3,81 mm), niveau max +24 dBu
Interface USB	USB 2.0 type B, 44,1/48 kHz, 16/24 bits
Connectivité réseau	Ethernet 100BASE-TX (RJ-45), contrôle par application TASCAM MX CONNECT
Connectivité série	RS-232C (D-sub 9 broches) et RS-485 (RJ-45) pour contrôle externe
Montage en rack	1U (kit de montage fourni)
Température de fonctionnement	0 °C à 40 °C
Accessoires fournis	Cordon d'alimentation, kit serre-câbles, kit de montage en rack, mode d'emploi, garantie
Entretien et nettoyage	Essuyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques, diluant ou alcool.
Sécurité	Symboles d'avertissement (éclair, point d'exclamation). Utiliser uniquement sur prise de terre. Ne pas exposer à l'eau. Débrancher en cas d'orage.
Réparabilité	Confier toute réparation à un technicien qualifié. Contacter TEAC pour assistance.
Consignes de mise au rebut	Conformément à la directive DEEE – ne pas jeter avec les ordures ménagères. Recycler dans un point de collecte agréé.
Garantie	Garantie légale dans le pays d'achat. Contacter le revendeur en cas de défaut.
Informations générales	Caractéristiques et aspect peuvent être modifiés sans préavis. Conserver le manuel pour référence future.

FOIRE AUX QUESTIONS - MX8A TASCAM

Comment réinitialiser le Tascam MX8A aux paramètres d'usine ?

Éteignez l'appareil, réglez les commutateurs de mode de fonctionnement sur INITIALIZE, puis rallumez. Le voyant STATUS clignote pendant la réinitialisation. Une fois allumé fixement, éteignez et remettez les commutateurs sur RESUME.

Quels câbles utiliser pour la connexion Ethernet ?

Utilisez des câbles STP de catégorie 5e ou supérieure. Les câbles croisés ou droits conviennent.

Puis-je utiliser l'interface audio USB avec un Mac sans installer de pilote ?

Oui, sur Mac, iOS et Android, le pilote standard du système est utilisé. Aucune installation supplémentaire n'est nécessaire.

Comment brancher un micro sur le MX8A ?

Connectez un micro (symétrique) à une entrée Euroblock. Utilisez un tournevis plat pour serrer les vis. Le niveau d'entrée micro peut atteindre +26 dBu.

Que faire si le voyant STATUS clignote rapidement ?

Un clignotement rapide (toutes les 0,1 s) indique une erreur. Éteignez l'appareil, vérifiez les connexions et redémarrez. Si le problème persiste, contactez le support TEAC.

Le MX8A peut-il être contrôlé à distance ?

Oui, via Ethernet avec l'application TASCAM MX CONNECT. Il est également possible d'utiliser les ports RS-232C ou RS-485 pour un contrôle externe.

Comment configurer la fonction Ducking ?

Dans l'application MX CONNECT, allez dans la section MIXER. Activez le ducking pour un canal d'entrée micro et réglez le seuil et l'atténuation. La musique d'ambiance sera automatiquement réduite lorsque le micro est actif.

Quel est le niveau de sortie maximal ?

Le niveau de sortie maximal dépend du niveau de référence sélectionné. Il peut aller de +15 dBu à +24 dBu, selon le réglage dans l'application.

Puis-je enregistrer les réglages sur le MX8A ?

Les réglages sont sauvegardés dans la mémoire interne. Vous pouvez également les exporter/importer via l'application MX CONNECT.

Comment nettoyer le MX8A ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques, diluant ou alcool, car ils pourraient endommager la surface.

MODE D'EMPLOI MX8A TASCAM

Le symbole d'éclair à tête de flèche dans un triangle équilatéral sert à prévenir l'utilisateur de la présence dans l'enceinte du produit d'une « tension dangereuse » non isolée d'une grandeur suffisante pour constituer un risque d'électrocution pour les personnes.

Le point d'exclamation dans un triangle équilatéral sert à prévenir l'utilisateur de la présence d'instructions importantes de fonctionnement et de maintenance (entretien) dans les documents accompagnant l'appareil.

AVERTISSEMENT : POUR PRÉVENIR LES RISQUES D'INCENDIE ET D'ÉLECTROCUTION, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE NI À L'HUMIDITÉ.

AUX USA/CANADA, UTILISEZ UNIQUEMENT UNE TENSION D'ALIMENTATION DE 120 V.

Pour le Canada

Ce produit est conforme aux impératifs des directives européennes et autres règlements de la Commission.

Informations sur le marquage CE

EN55103-2

a) Environnement électromagnétique applicable : E1, E2, E3, E4

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Tenez compte de tous les avertissements.
4. Suivez toutes les instructions.
5. N'utilisez pas cet appareil avec de l'eau à proximité.
6. Nettoyez-le uniquement avec un chiffon sec.
7. Ne bloquez aucune ouverture de ventilation. Installez-le conformément aux instructions du fabricant.
8. Ne l'installez pas près de sources de chaleur telles que des radiateurs, bouches de chauffage, poêles ou autres appareils (y compris des amplificateurs) dégageant de la chaleur.
9. Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre. Une fiche polarisée a deux broches, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième broche pour la mise à la terre. La broche plus large ou la troisième broche servent à votre sécurité. Si la fiche fournie n'entre pas dans votre prise, consultez un électricien pour le remplacement de la prise obsolète.
10. Évitez de marcher sur le cordon d'alimentation et de le pincer, en particulier au niveau des fiches, des prises secteur, et du point de sortie de l'appareil.
11. N'utilisez que des fixations/accessoires spécifiés par le fabricant.
12. Utilisez-le uniquement avec le chariot, socle, trépied, support ou table spécifié par le fabricant ou vendu avec l'appareil. Si un chariot est utilisé, faites attention à ne pas être blessé par un renversement lors du déplacement de l'ensemble chariot/appareil.

1. Débranchez cet appareil en cas d'orage ou de non utilisation prolongée.

2. Confiez toute réparation à des techniciens de maintenance qualifiés. Une réparation est nécessaire si l'appareil a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement, ou s'il est tombé.

3. L'appareil tire un courant nominal de veille de la prise secteur quand son interrupteur POWER ou STANDBY/ON n'est pas en position ON.

4. La fiche secteur est utilisée comme dispositif de déconnexion et doit donc toujours rester disponible.
5. Des précautions doivent être prises en cas d'utilisation d'écouteurs ou d'un casque avec le produit car une pression sonore excessive (volume trop fort) dans les écouteurs ou dans le casque peut causer une perte auditive.
6. Si vous rencontrez des problèmes avec ce produit, contactez TEAC pour une assistance technique. N'utilisez pas le produit tant qu'il n'a pas été réparé.

ATTENTION

• N'exposez pas cet appareil aux gouttes ni aux éclaboussures.
• Ne placez pas d'objet rempli de liquide sur l'appareil, comme par exemple un vase.
• N'installez pas cet appareil dans un espace confiné comme une bibliothèque ou un meuble similaire.
• L'appareil doit être placé suffisamment près de la prise de courant pour que vous puissiez à tout moment attraper facilement la fiche du cordon d'alimentation.
• Si le produit utilise des piles/batteries (y compris un pack de batteries ou des batteries fixes), elles ne doivent pas être exposées au soleil, au feu ou à une chaleur excessive.
• PRÉCAUTION pour les produits qui utilisent des batteries remplaçables au lithium : remplacer une batterie par un modèle incorrect entraîne un risque d'explosion. Remplacez-les uniquement par un type identique ou équivalent.

AVERTISSEMENT

- Les produits ayant une construction de Classé sont équipés d'un cordon d'alimentation avec une fiche de terre. Le cordon d'un tel produit doit être branché dans une prise secteur avec terre de sécurité.

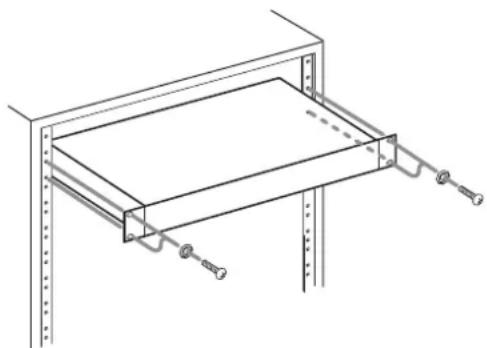

MONTAGE EN RACK DE L'UNITÉ

Utilisez le kit de montage en rack pour monter l'unité dans un rack 19" standard, comme représenté ci-dessous.

Retirez les pieds de l'unité avant le montage.

• Laissez 1U d'espace au-dessus de l'unité pour la ventilation.
• Laissez au moins 10 cm à l'arrière de l'unité pour la ventilation.

Pour les consommateurs européens

Mise au rebut des équipements électriques et électroniques et des piles et/ou accumulateurs

(a) Tous les équipements électriques et électroniques et piles/accumulateurs hors d'usage doivent être traités séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales.
(b) En vous débarrassant correctement des équipements électriques/électroniques et piles/accumulateurs hors d'usage, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement.
(c) Le traitement incorrect des équipements électriques/électroniques et piles/accumulateurs hors d'usage peut avoir des effets graves sur l'environnement et la santé humaine en raison de la présence de substances dangereuses dans les équipements.
(d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représente une poubelle à roulettes barrée d'une croix, indique que les équipements électriques/électroniques et piles/accumulateurs doivent être collectés et traités séparément des déchets ménagers.
(e) Des systèmes de retour et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des vieux équipements électriques/électroniques et piles/accumulateurs hors d'usage, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous avez acquis l'équipement.

Sommaire

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES ......13

Introduction....15

Caractéristiques....15

Éléments fournis....15

Conventions employées dans ce mode d'emploi....16

Précautions concernant l'emplacement et l'emploi ..... 16

Notes sur les alimentations ....16

Attention à la condensation ....16

Nettoyage de l'unité....16

Utilisation du site mondial TEAC....16

À propos du service d'assistance clientèle TASCAM ...... 16

Nom des parties....17

Face avant....17

Face arrière....18

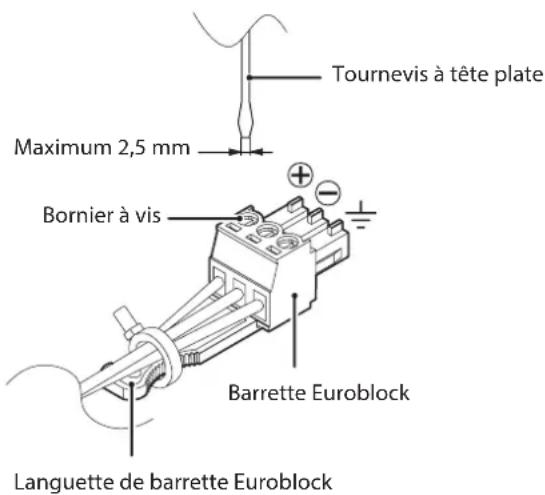

Raccordement des barrettes Euroblock ....19

Présentation du DSP....19

Canaux d'entrée 19

Mélangeur 19

Canaux de sortie 19

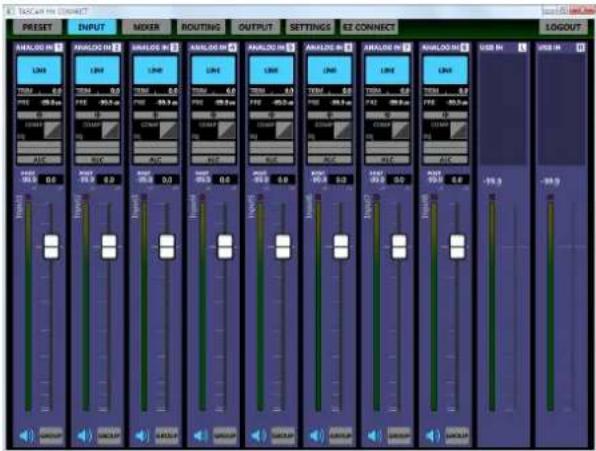

Présentation de l'application ....20

Connexion par Ethernet....20

Fonctions d'interface audio USB 20

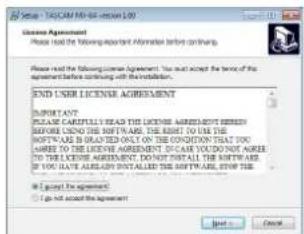

Installation des logiciels dédiés pour Windows....20

Désinstallation des logiciels dédiés pour Windows....21

Utilisation des commutateurs de mode de

fonctionnement....21

Réinitialisation d'usine....21

Caractéristiques techniques 22

Caractéristiques générales 22

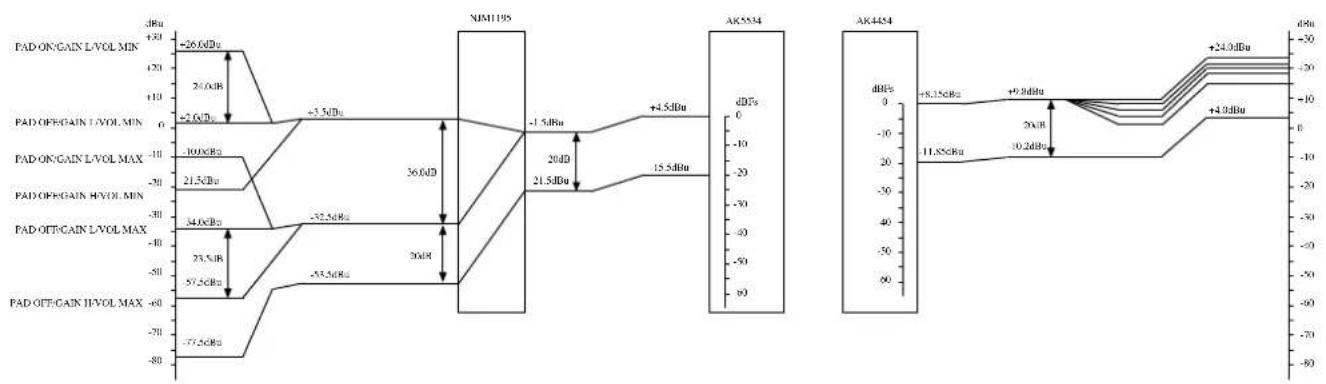

Valeurs d'entrée/sortie....22

Merci beaucoup d'avoir choisi le mélangeur matriciel MX-8A TASCAM.

Avant d'utiliser cette unité, lisez attentivement ce mode d'emploi pour pouvoir l'utiliser correctement et apprécier de travailler avec elle durant de nombreuses années. Une fois la lecture de ce mode d'emploi terminée, veillez à le conserver en lieu sûr pour référence ultérieure.

Vous pouvez aussi télécharger ce mode d'emploi et le mode d'emploi TASCAM MX CONNECT depuis le site mondial de TEAC (http://teac-global.com/).

Caractéristiques

Mélangeur matriciel à huit canaux d'entrée micro/ligne et huit canaux de sortie ligne

Des borniers Euroblock, parfaits pour les installations permanentes, servent aux connexions d'entrée/sortie

Puissant DSP embarqué pour le traitement audio en fonction de l'application et des conditions d'utilisation

Possibilité de commande à distance par Ethernet

L'interface audio USB permet de facilement enregistrer et lire de la musique d'ambiance au moyen d'un ordinateur

Possibilité de commande par systèmes de contrôle à liaison série grâce au connecteur RS-232C intégré

Le connecteur RS-485 permet la connexion d'un contrôleur externe dédié

Taille compacte pour montage en rack 1U

Éléments fournis

Ce produit est livré avec les éléments suivants.

Ouvrez l'emballage avec soin pour ne pas les endommager. Conservez la boîte et les matériaux d'emballage pour de futurs transports.

Si un élément quelconque est manquant ou a été endommagé durant le transport, veuillez contacter le magasin dans lequel vous avez acheté cette unité.

Unité principale .......× 1

€ordon d'alimentation secteur .......× 1

Kit de serre-câbles....× 1

Kit de vis pour montage en rack....×1

Mode d'emploi (ce document) incluant la garantie....× 1

Conventions employées dans ce mode d'emploi

Dans ce document, les conventions suivantes sont employées :

Quand nous nous référons à des touches, connecteurs et autres parties physiques de cette unité ou d'un autre équipement, nous utilisons des caractères gras comme ceci : interrupteur d'alimentation POWER.

Si nécessaire, des informations supplémentaires sont fournies sous les intitulés CONSEIL, NOTE, ATTENTION et MISE EN GARDE.

CONSEIL

Ce sont des conseils concernant l'emploi de l'unité.

NOTE

Ce sont des explications supplémentaires et des descriptions de cas particuliers.

ATTENTION

Ne pas suivre ces instructions peut par exemple entraîner des dommages pour l'équipement ou la perte de données.

MISE EN GARDE

Le non-respect de ces instructions peut entraîner des blessures.

Précautions concernant l'emplacement et l'emploi

La plage de température de fonctionnement de cette unité est comprise entre 0 °C et 40 °C.
Ne placez pas cette unité dans les types d'emplacement suivants. Cela pourrait dégrader la qualité sonore ou causer des mauvais fonctionnements.

Lieux sujets à des vibrations importantes

Près d'une fenêtre ou à un autre endroit exposé directement au soleil

Près de chauffages ou dans des lieux extrêmement chauds

Lieux extrêmement froids

Lieux très humides ou mal aérés

Lieux très poussiéreux

Pour permettre une bonne dispersion thermique, ne placez rien sur le dessus de l'unité.
Ne placez pas cette unité sur un amplificateur de puissance ou un autre appareil générant de la chaleur.

Notes sur les alimentations

Insérez le cordon d'alimentation fourni à fond dans le connecteur \~ IN.
Ne le branchez pas à une prise secteur fournissant un courant d'un autre type que du CA 100 V - 240 V (50/60 Hz).
Tenez le cordon d'alimentation par sa fiche quand vous le branchez ou le débranchez.

Attention à la condensation

De la condensation peut se produire si l'unité est déplacée d'un endroit froid à un endroit chaud, est utilisée dans une pièce qui vient d'être chauffée ou soumise à des changements brutaux de température.

Pour empêcher cela ou si cela se produit, laissez l'unité une ou deux heures à la température de la nouvelle pièce avant de l'utiliser.

Nettoyage de l'unité

Essuyez l'unité avec un chiffon sec et doux pour la nettoyer. Ne l'essuyez pas avec des lingettes de nettoyage contenant des produits chimiques, du diluant, de l'alcool ou d'autres agents chimiques. Cela pourrait endommager la surface ou causer une décoloration.

Utilisation du site mondial TEAC

Vous pouvez télécharger des mises à jour pour cette unité depuis le site mondial :

http://teac-global.com/

Dans la section TASCAM Downloads (téléchargements TASCAM), sélectionnez la langue souhaitée afin d'ouvrir la page de téléchargement du site web pour cette langue.

À propos du service d'assistance clientèle TASCAM

Les produits TASCAM ne bénéficient d'une assistance et d'une garantie que dans leur pays/région d'achat.

Pour bénéficier d'une assistance après l'achat, recherchez dans la liste des distributeurs TASCAM fournie sur le site mondial TEAC (http://teac-global.com/) la société ou le représentant local pour la région dans laquelle vous avez acheté le produit et contactez cette organisation.

Pour toute demande, l'adresse physique ou URL du magasin ou du site marchand chez qui a été effectué l'achat ainsi que la date d'achat sont requises.

De plus, la carte de garantie et une preuve d'achat peuvent également être nécessaires.

Nom des parties

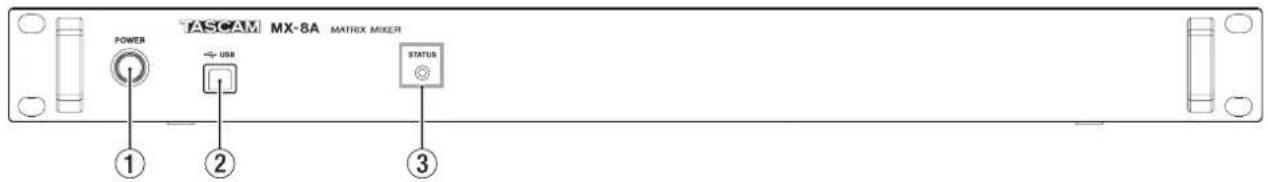

Face avant

① Interrupteur et voyant d'alimentation POWER

Pressez-le pour mettre l'unité sous et hors tension.

② Port USB

C'est un port USB de type B.

Utilisez un câble USB (type A vers type B) pour connecter l'unité à un ordinateur ou à un appareil iOS/Android. (voir « Fonctions d'interface audio USB » en page 20).

Cette unité peut être utilisée comme interface audio à 2 canaux avec une résolution de 44,1/48 kHz et 16/24 bits.

ATTENTION

L'unité doit être branchée directement à l'ordinateur et non au travers d'un concentrateur (Hub) USB.

NOTE

Vous aurez besoin d'un adaptateur pour appareil photo Lightning vers USB et du câble USB fourni avec cette unité pour brancher un appareil iOS.

③ Voyant STATUS

Le voyant STATUS bleu indique l'état de l'unité par son allumage, clignotement ou extinction.

Voir « Explication des états du voyant STATUS (allumé/clignotant/éteint) » en page 17.

Explication des états du voyant STATUS (allumé/clignotant/éteint)

	Voyant STATUS Note
Démarrage Mode clignotant 1 Clignotement lent (toutes les 0,5 secondes)
Fonctionnement ordinaire Allumé
Erreur Mode clignotant 3 Clignotement rapide (toutes les 0,1 secondes)
Réponse à l'application Mode clignotant 1 Clignotement lent (toutes les 0,5 secondes)
Initialisation Mode clignotant 2		Clignote trois fois rapidement de façon répétitive, puis une fois lentement (3 fois à intervalles de 0,1 seconde et 1 fois avec un intervalle de 0,5 seconde)
Initialisation terminée Allumé
Erreur d'initialisation Mode clignotant 3 Clignotement rapide (toutes les 0,1 secondes)
Mise à jour du firmware de l'unité Mode clignotant 2		Clignote trois fois rapidement de façon répétitive, puis une fois lentement (3 fois à intervalles de 0,1 seconde et 1 fois avec un intervalle de 0,5 seconde)
Mise à jour du firmware de l'unité terminée	Allumé

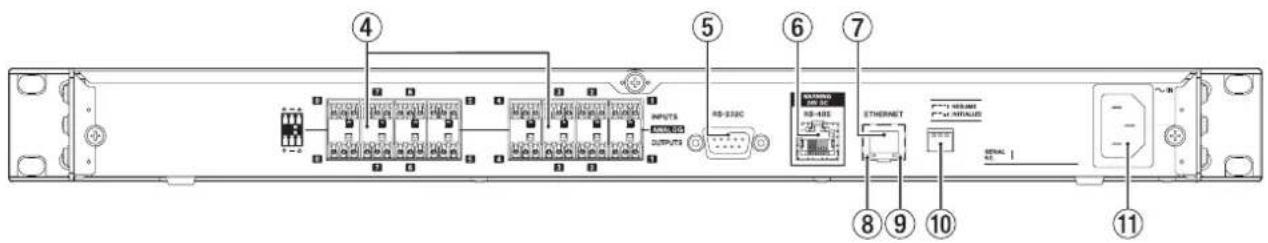

Face arrière

④ Connecteurs d'entrée/sortie ANALOG

Ce sont des borniers Euroblock d'entrées/ sorties analogiques symétriques (de gauche à droite : point chaud, point froid, masse).

⑤ Connecteur RS-232C

C'est un connecteur d'entrée/sortie de contrôle RS-232C sur D-sub 9 broches.

N° broche Signal
1
2 RD (réception de données)
3 TD (transmission de données)
4
5 Masse
6
7
8
9

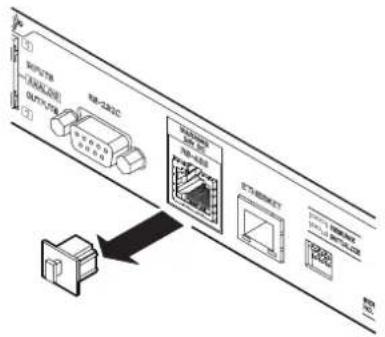

NOTE

Vous pouvez télécharger le protocole TASCAM Mixer pour MX-8A depuis le site mondial TEAC (http://teac-global.com/).

⑥ Connecteur RS-485

Utilisez-le pour brancher un contrôleur externe. Utilisez un câble de catégorie 5e ou supérieure pour la connexion.

N° broche Signal
1	B
2	A
3
4 CC 24 V
5 Masse
6
7
8 Masse
9

ATTENTION

• Le connecteur RS-485 n'est pas un connecteur Ethernet (réseau local ou LAN). Ne branchez jamais à cette unité un câble connecté à un réseau. Le branchement par erreur d'un tel câble pourrait entraîner un dysfonctionnement de cette unité ou d'un autre appareil connecté au câble.
• Éteignez toujours l'unité avant de brancher ou de débrancher un câble. Brancher ou débrancher quand l'unité est sous tension peut entraîner des dysfonctionnements.

NOTE

Un cache est inséré dans le connecteur RS-485 pour éviter l'insertion accidentelle d'un câble réseau (LAN) Ethernet. Retirez ce cache avant utilisation.

⑦ Connecteur ETHERNET

C'est un port Ethernet. Utilisez-le pour la connexion à un réseau et le contrôle externe de l'unité.

NOTE

Vous pouvez télécharger le protocole TASCAM Mixer pour MX-8A depuis le site mondial TEAC (http://teac-global.com/).

⑧ Voyant d'activité/état de la liaison

Il s'allume en vert pour indiquer qu'une liaison est établie entre les appareils. Il clignote pour indiquer que des signaux sont transmis entre les appareils.

⑨ Voyant d'état de la liaison 100 Mb/s

Il s'allume en orange pour indiquer qu'une liaison Ethernet 100 Mb/s a été établie.

⑩ Commutateurs de mode de fonctionnement

Utilisez ces commutateurs pour changer le mode de fonctionnement de l'unité. Voir « Utilisation des commutateurs de mode de fonctionnement » en page 21.

⑪ Embase d'alimentation secteur

Branchez ici le cordon d'alimentation électrique fourni.

Raccordement des barrettes Euroblock

1. Desserrez les vis des borniers de la barrette Euroblock.

NOTE

Utilisez un tournevis plat d'une largeur maximale de 2,5 mm.

1. Insérez les fils.

NOTE

Les barrettes Euroblock fournies sont compatibles avec des fils de diamètre compris entre 0,32 mm et 1,29 mm. Après avoir choisi des fils d'un diamètre compatible, dénudez-les sur environ 7 mm à leurs extrémités.

1. Serrez les vis des barrettes Euroblock.

NOTE

Vérifiez que les fils ne peuvent pas être arrachés.

1. Utilisez un des serre-câbles fournis pour attacher les fils à la languette de la barrette Euroblock.

Présentation du DSP

Canaux d'entrée

Réglage de polarité d'entrée

Faites votre réglage en fonction de la polarité du signal du canal d'entrée.

Compresseur

Lorsque le volume d'entrée dépasse le niveau seuil (THRESHOLD), le signal est compressé, ce qui réduit les variations de volume en sortie.

Égaliseur d'entrée

Cette unité dispose d'égaliseurs 4 bandes pour les canaux d'entrée.

Utilisez l'égaliseur pour augmenter ou diminuer les niveaux de plages de fréquences spécifiques. Cela peut servir par exemple à faire ressortir le son d'instruments individuels, à ajuster la balance d'une plage de fréquences large et à couper des fréquences spécifiques indésirables.

Fonction de contrôle automatique du niveau

Quand le niveau du son entrant est trop faible ou trop fort, il est automatiquement augmenté ou diminué jusqu'à un niveau approprié.

Fader de canal d'entrée

Sert à régler le niveau envoyé aux bus USB et de matrice.

Coupure d'entrée (Mute)

Pour couper le signal du canal d'entrée.

Mélangeur

Mélangeur matriciel

Cette unité possède des fonctions simples de mélangeur matriciel.

Fonction Ducking

Lorsqu'un signal de micro entre, la fonction Ducking (atténuation par un signal) peut automatiquement réduire le volume de la musique d'ambiance ou de tout autre son reçu par les canaux d'entrée ligne.

Fonction de compensation de bruit ambiant (ANC)

La fonction ANC (Ambient Noise Compensator) peut mesurer le bruit ambiant et automatiquement ajuster le volume pour faciliter l'écoute de la source sonore principale.

Routage

Le son peut être envoyé à plusieurs canaux de sortie au travers du mélangeur matriciel, de la fonction Ducking et de la fonction ANC.

Canaux de sortie

Égaliseur de sortie

Cette unité dispose d'égaliseurs 10 bandes pour les canaux de sortie.

Utilisez l'égaliseur pour augmenter ou diminuer les niveaux de plages de fréquences spécifiques. Cela peut servir par exemple à faire ressortir le son d'instruments individuels, à ajuster la balance d'une large plage de fréquences et à couper des fréquences spécifiques indésirables.

Fonction de retard

Utilisez-la pour régler le retard des signaux des canaux de sortie.

Fader de canal de sortie

Utilisez-le pour régler le niveau du signal envoyé à la prise de sortie.

Coupure de sortie (Mute)

Pour couper le signal du canal de sortie.

Fonction limiteur de sortie

Elle permet d'éviter la distorsion causée par des montées excessives et soudaines du niveau de signal de sortie.

Réglage de polarité de sortie

Faites votre réglage en fonction de la polarité du signal du canal de sortie.

Présentation de l'application

Grâce à l'application de télécommande TASCAM MX CONNECT, vous pouvez faire fonctionner l'unité à distance.

Pour des détails sur l'application, veuillez vous référer à son mode d'emploi.

Vous pouvez télécharger le mode d'emploi de l'application depuis le site mondial de TEAC (http://teac-global.com/).

Écran INPUT (entrée)

Connexion par Ethernet

Branchez un câble réseau local (LAN) au connecteur ETHERNET de cette unité.

Spécifications des câbles réseau utilisés pour les branchements aux connecteurs de cette unité

Utilisez des câbles STP de catégorie 5e ou supérieure. Il est possible d'utiliser des câbles croisés ou droits.

Fonctions d'interface audio USB

Pour utiliser cette unité comme interface audio USB avec un ordinateur Windows, un logiciel dédié doit être installé sur l'ordinateur.

Téléchargez le logiciel le plus récent depuis le site mondial de TEAC (http://teac-global.com/).

L'installation du logiciel dédié entraînera l'installation d'un pilote.

ATTENTION

• Avant de lancer le logiciel d'installation, fermez les autres applications.
• Avec un Mac, iOS ou Android, le pilote standard du système d'exploitation sera utilisé, il n'est donc pas nécessaire d'installer de logiciel.

Installation des logiciels dédiés pour Windows

Suivez les procédures ci-dessous afin d'installer les logiciels dédiés pour Windows.

ATTENTION

- Terminez l'installation des logiciels Windows dédiés sur l'ordinateur avant de brancher l'unité à celui-ci à l'aide du câble USB.

- Si vous avez branché l'unité à l'ordinateur à l'aide du câble USB avant d'avoir installé les logiciels dédiés pour Windows et si l'Assistant Ajout de nouveau matériel détecté a été lancé, fermez l'Assistant et débranchez le câble USB.

Procédure d'installation des logiciels dédiés pour Windows

1. Téléchargez les derniers logiciels dédiés pour Windows depuis le site mondial de TEAC (http://teac-global.com/) et sauvegardez-les sur l'ordinateur que vous utiliserez avec l'unité.
2. Décompressez le fichier d'archive zip sur le bureau de l'ordinateur ou à un autre emplacement.
3. Double-cliquez sur le fichier « TASCAM_MX-8A_Installer_x.xx.exe » dans le dossier qui apparaît après décompression pour lancer le logiciel d'installation.

ATTENTION

Si vous ouvrez un fichier contenu dans l'archive zip sans décompresser celle-ci et si vous double-cliquez sur le fichier « TASCAM_MX-8A_Installer_x.xx.exe » dans le dossier qui s'ouvre, l'installation ne démarrera pas. Cliquez avec le bouton droit sur le fichier zip et sélectionnez par exemple « Extraire tout » pour le décompresser puis réessayez.

1. Quand un écran Avertissement de sécurité ou Contrôle de compte d'utilisateur apparaît, cliquez sur le bouton Oui.

1. Lisez le contenu du contrat de licence utilisateur (User License Agreement) puis sélectionnez « I accept the agreement » (J'accepte le contrat) si vous en acceptez les termes. Puis cliquez sur le bouton «Next > (Suivant).

1. Ensuite, cliquez sur le bouton Install (Installer).

1. Ensuite, cliquez sur le bouton Install (Installer) pour lancer l'installation (Windows 7 uniquement).

1. L'écran suivant apparaît quand l'installation est terminée. Cliquez sur le bouton Finish (Terminer).

Le programme d'installation se fermera et le panneau de réglages Windows (Settings Panel) s'ouvrira.

NOTE

La première fois que vous connectez l'unité par USB à l'ordinateur après avoir installé les logiciels, l'installation du pilote de périphérique est exécutée. Il faut un certain temps avant que l'unité soit reconnue car la procédure de mise à jour Windows Update est automatiquement lancée à cet instant. Si l'unité n'est toujours pas reconnue après un certain temps, ouvrez l'écran d'installation du logiciel depuis la zone de notification située en bas à droite de l'écran de l'ordinateur et cliquez sur « Ignorer la recherche de pilote dans Windows Update » pour interrompre la recherche.

Désinstallation des logiciels dédiés pour Windows

Désinstallation depuis le panneau de configuration Programmes et fonctionnalités

NOTE

Normalement, il n'est pas nécessaire de désinstaller le logiciel dédié. Suivez ces procédures si un problème se produit ou si vous n'avez plus l'intention d'utiliser l'unité avec l'ordinateur.

1. Depuis le menu Démarrer, ouvrez le Panneau de configuration et lancez Programmes et Fonctionnalités.

NOTE

• Sous Windows 10, cliquez avec le bouton droit sur le bouton Démarrer et cliquez sur le Panneau de configuration quand il s'affiche.

• Sous Windows 8.1, cliquez sur le bouton Ⓤ qui apparaît en bas à gauche de l'écran de démarrage pour ouvrir l'écran Applications et cliquez sur Panneau de configuration.

• Si Afficher par : est réglé sur Catégorie, cliquez sur Désinstaller un programme sous la rubrique Programme. Si Afficher par est réglé sur Grandes icônes ou Petites icônes, cliquez sur Programmes et fonctionnalités.

• Sélectionnez « TASCAM MX-8A version x.xx » dans la liste et double-cliquez dessus.

• Ensuite, suivez les instructions qui apparaissent à l'écran.

Utilisation des commutateurs de mode de fonctionnement

Utilisez ces commutateurs pour changer le mode de fonctionnement de l'unité.

Réglez ces commutateurs avec l'unité éteinte pour choisir le mode de fonctionnement qu'elle aura lors de sa remise sous tension avec l'interrupteur d'alimentation POWER.

	Commutateurs de mode de fonctionnement
Mode ordinaire	I---I RESUME
Mode réglages d'usine	I---I INITIALIZE

ATTENTION

• Sauf nécessité, choisissez le réglage RESUME. Ne réglez pas les commutateurs différemment de ce qui est indiqué dans ce tableau. Cela entraînerait un mauvais fonctionnement de cette unité ou d'un appareil connecté.
• Ne changez pas les réglages des commutateurs de mode de fonctionnement alors que l'unité est sous tension.

Réinitialisation d'usine

Lorsque divers réglages ont été changés à l'aide de l'application dédiée, utilisez ce mode pour retrouver les réglages d'usine par défaut.

1. Éteignez l'unité.
2. Réglez les commutateurs de mode de fonctionnement.

	Commutateurs de mode de fonctionnement
Mode réglages d'usine	I■■■I INITIALIZE

1. Allumez l'unité. Le voyant STATUS clignote le temps que les réglages soient ramenés à leur valeur par défaut.
   Voir « Explication des états du voyant STATUS (allumé/clignotant/éteint) » en page 17.

2. Le voyant STATUS cesse de clignoter et s'allume fixement une fois la réinitialisation terminée.

3. Éteignez l'unité.

ATTENTION

N'éteignez pas l'unité pendant la réinitialisation des réglages.

La restauration des paramètres par défaut est terminée. Avant d'utiliser l'unité, ramenez les commutateurs de mode de fonctionnement sur le mode ordinaire (RESUME).

Caractéristiques techniques

Caractéristiques générales

FORMAT

Valeurs d'entrée/sortie

Port USB

Connecteur : USB 4 broches type B

Débit de transfert : USB 2.0 haute vitesse (480 Mbit/s)

Connecteurs ANALOG INPUTS

Connecteur : Euroblock (symétrique) à pas de 3,81 mm

Niveau d'entrée minimal : -77.5 dBu

Niveau d'entrée maximal : +26 dBu(MIC)

Niveau d'entrée maximal : +24 dBu(LINE)

Impédance d'entrée : 2,2 kΩ ou supérieure

Connecteurs ANALOG OUTPUTS

Connecteur : Euroblock (symétrique) à pas de 3,81 mm

Niveau de sortie nominal :

+4 dBu (avec niveau de référence autre que -9 dB FS)

+6 dBu (avec niveau de référence réglé sur -9 dB FS)

Niveau de sortie maximal (commutable) :

+15 dBu (Niveau de référence : -9 dB FS)

+18 dBu (Niveau de référence : -14 dB FS)

+20 dBu (Niveau de référence : -16 dB FS)

+22 dBu (Niveau de référence : -18 dB FS)

+24 dBu (Niveau de référence : -20 dB FS)

Impédance de sortie : 200 Ω ou supérieure

Connecteur RS-232C

D-sub 9 broches (femelle, filetage en pouces)

Connecteur RS-485

Connecteur : RJ-45

Câbles : STP catégorie 5e ou plus rapides

Connecteur Ethernet

Connecteur : RJ-45

Protocole de transmission : TCP/IP

Norme Ethernet : 100BASE-TX

Câbles : STP catégorie 5e ou plus rapides

0 dBu = 0,775 Vrms

Performances audio

Bruit rapporté à l'entrée d'ampli micro (EIN)

-126 dBu ou moins (MIC IN → LINE OUT, impédance d'entrée :

150 Ω, filtre passe-bas : 22 kHz, pondération A, JEITA)

Réponse en fréquence

±0,5 dB : 20 Hz - 20 kHz

(entrée +24 dBu, MIC IN → LINE OUT, gain au minimum, JEITA)

Distorsion (DHT+B)

0,005 % ou moins

(entrée +24 dBu, 1 kHz, MIC IN → LINE OUT, gain au minimum, JEITA)

Rapport signal/bruit

106 dB ou plus

(entrée +24 dBu, fréquence d'échantillonnage 44,1k/48 kHz,

MIC IN → LINE OUT, gain au minimum, JEITA)

Diaphonie

106 dB ou plus

(entrée +24 dBu, 1kHz, MIC IN → LINE OUT, gain au

minimum, JEITA)

Plage dynamique

106 dB ou plus

(MIC IN → LINE OUT, gain au minimum, JEITA)

Note : JEITA indique une mesure conforme à la norme

JEITA CP-2150

Autres

Alimentation

CA 100-240 V, 50/60 Hz

Consommation électrique

21 W

Dimensions

483 x 45 x 304,1 mm (L x H x P, avec parties saillantes)

Poids

3,0 kg

Plage de température de fonctionnement

0^ - 40^

Reportez-vous au dos de ce mode d'emploi pour les dessins avec cotes et les schémas synoptiques et de niveau.

Les illustrations de ce mode d'emploi peuvent partiellement différer du produit réel.

Caractéristiques et aspect externe peuvent être changés sans préavis en vue d'améliorer le produit.

Dimensional drawings / Dessins avec cotes / Esquema de dimensiones / Maßzeichnungen / Dimensioni / 寸法図

Level diagram / Schéma des niveaux / Diagrama de nivel / Pegeldiagramm / Schema dei livelli / レベルダイヤグラム

Ce produit est sujet aux réglementations concernant la garantie légale dans le pays d'achat. En cas de défaut ou de problème, veuillez contacter le revendeur chez qui vous avez acheté le produit.

Model / Modèle / Modell

Modello / Modelo / 型名

MX-8A

Serial No. / No de Série / Seriennummer

Dealer's name / Nom du détaillant / Name des Händlers

Dealer's address / Adresse du détaillant / Adresse des Händlers
