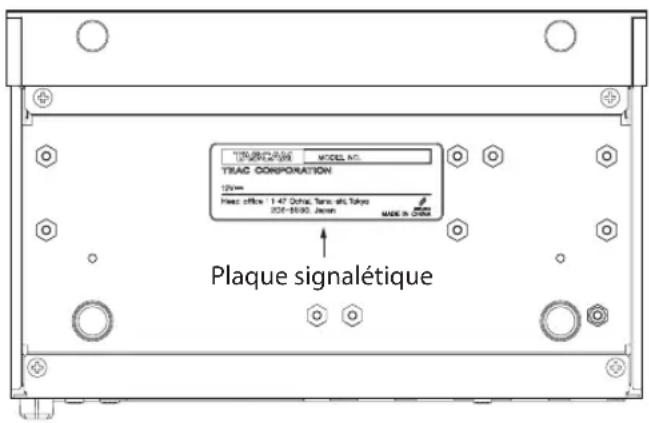

La plaque signalétique se trouve sous l'unité comme indiqué ci-dessous.

Face avant

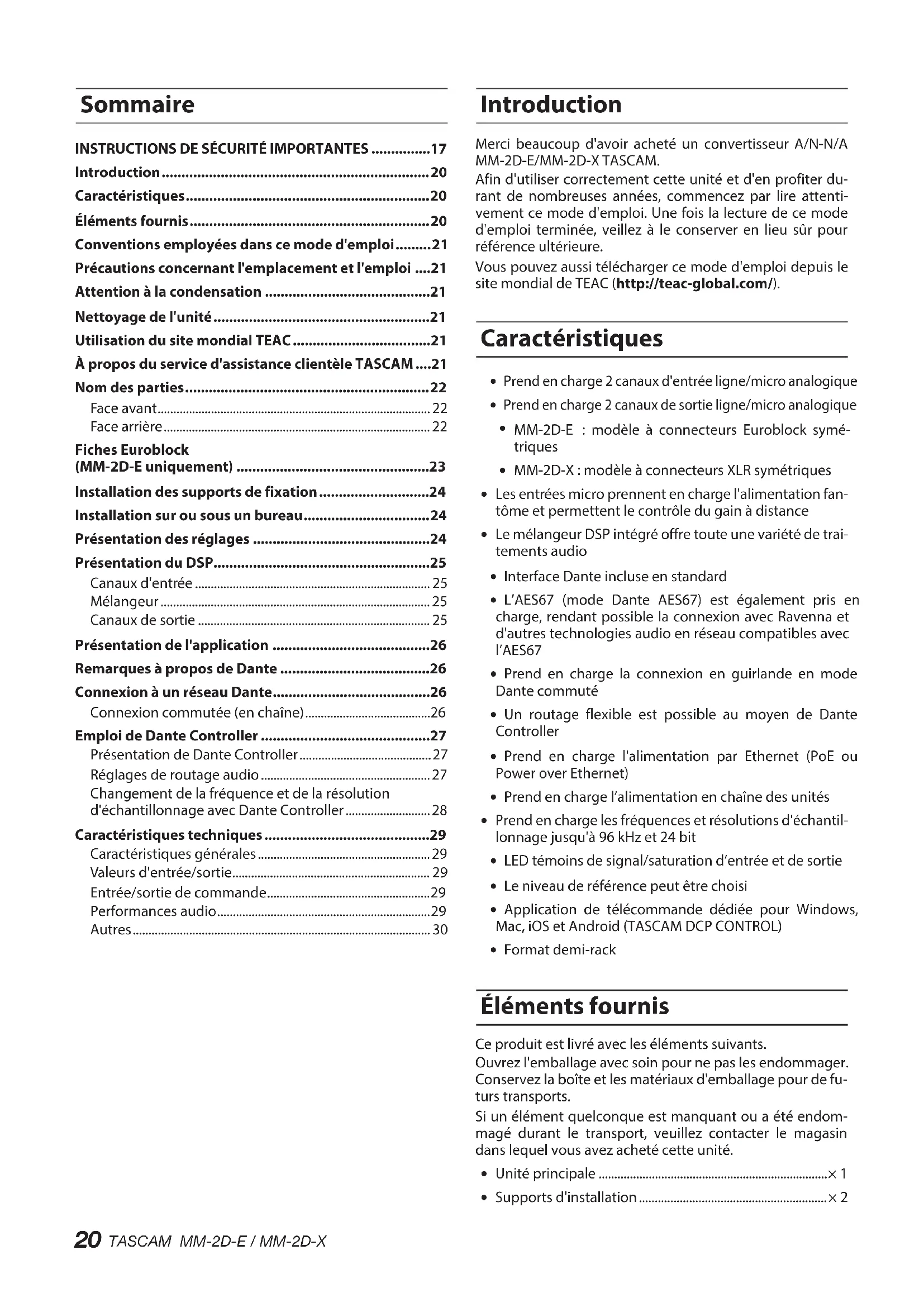

Caractéristiques....20

Éléments fournis....20

Conventions employées dans ce mode d'emploi.....21

Précautions concernant l'emplacement et l'emploi ....21

Attention à la condensation ....21

Nettoyage de l'unité....21

Utilisation du site mondial TEAC....21

À propos du service d'assistance clientèle TASCAM ....21

Nom des parties....22

Face avant....22

Face arrière....22

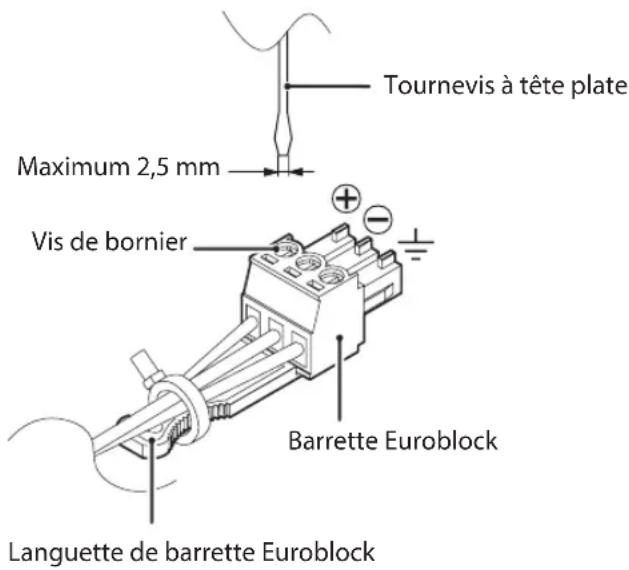

Fiches Euroblock

(MM-2D-E uniquement) 23

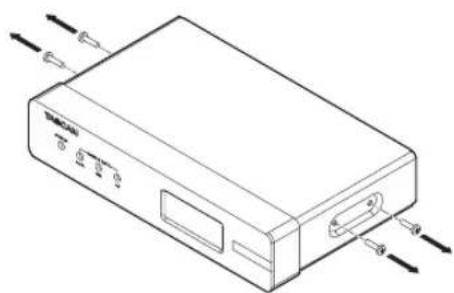

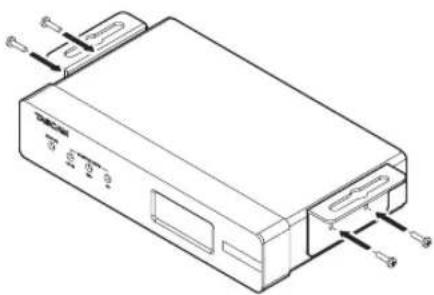

Installation des supports de fixation....24

Installation sur ou sous un bureau....24

Présentation des réglages ......24

Présentation du DSP....25

Canaux d'entrée 25

Mélangeur 25

Canaux de sortie 25

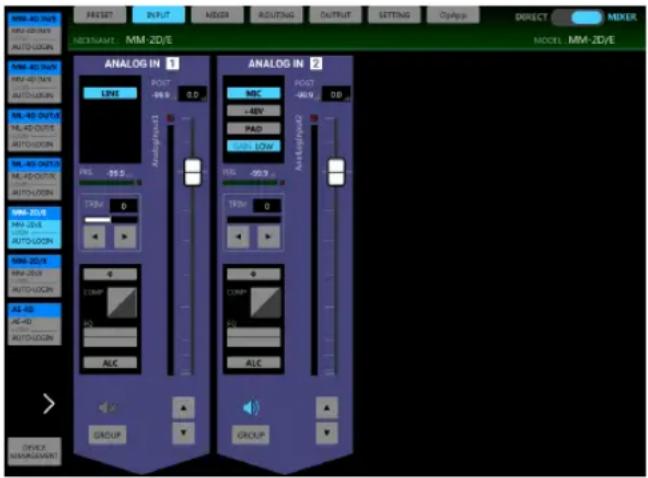

Présentation de l'application 26

Remarques à propos de Dante ....26

Connexion à un réseau Dante....26

Connexion commutée (en chaîne)....26

Emploi de Dante Controller ....27

Présentation de Dante Controller 27

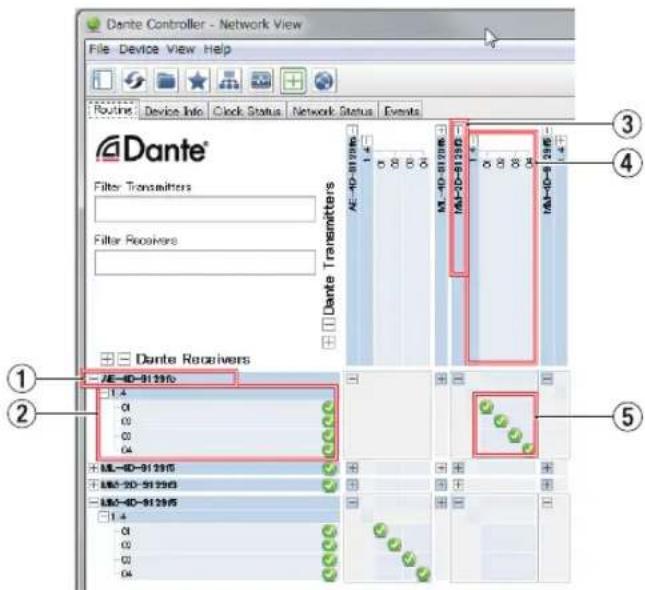

Réglages de routage audio 27

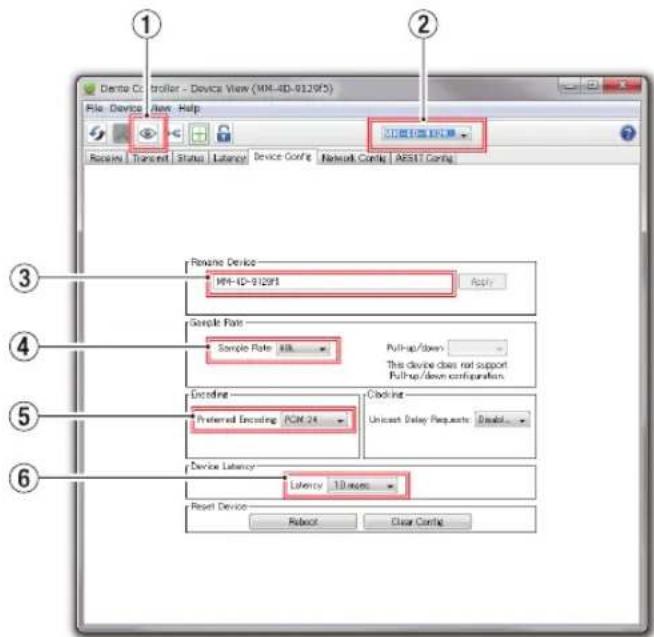

Changement de la fréquence et de la résolution d'échantillonnage avec Dante Controller....28

Caractéristiques techniques....29

Caractéristiques générales 29

Valeurs d'entrée/sortie....29

Entrée/sortie de commande....29

Merci beaucoup d'avoir acheté un convertisseur A/N-N/AMM-2D-E/MM-2D-XTASCAM.

Afin d'utiliser correctement cette unité et d'en profiter durant de nombreuses années, commencez par lire attentivement ce mode d'emploi. Une fois la lecture de ce mode d'emploi terminée, veillez à le conserver en lieu sûr pour référence ultérieure.

Vous pouvez aussi télécharger ce mode d'emploi depuis le site mondial de TEAC (http://teac-global.com/).

Caractéristiques

• Prend en charge 2 canaux d'entrée ligne/micro analogique
• Prend en charge 2 canaux de sortie ligne/micro analogique
• MM-2D-E : modèle à connecteurs Euroblock symétriques

• MM-2D-X : modèle à connecteurs XLR symétriques

• Les entrées micro prennent en charge l'alimentation fantôme et permettent le contrôle du gain à distance

• Le mélangeur DSP intégré offre toute une variété de traitements audio

• Interface Dante incluse en standard
- L'AES67 (mode Dante AES67) est également pris en charge, rendant possible la connexion avec Ravenna et d'autres technologies audio en réseau compatibles avec l'AES67
- Prend en charge la connexion en guirlande en mode Dante commuté
- Un routage flexible est possible au moyen de Dante Controller
- Prend en charge l'alimentation par Ethernet (PoE ou Power over Ethernet)
- Prend en charge l'alimentation en chaîne des unités

- Prend en charge les fréquences et résolutions d'échantillonnage jusqu'à 96 kHz et 24 bit

• LED témoins de signal/saturation d'entrée et de sortie
• Le niveau de référence peut être choisi
• Application de télécommande dédiée pour Windows, Mac, iOS et Android (TASCAM DCP CONTROL)
• Format demi-rack

Éléments fournis

Ce produit est livré avec les éléments suivants.

Ouvrez l'emballage avec soin pour ne pas les endommager. Conservez la boîte et les matériaux d'emballage pour de futurs transports.

Si un élément quelconque est manquant ou a été endommagé durant le transport, veuillez contacter le magasin dans lequel vous avez acheté cette unité.

• Unité principale .......× 1

• Supports d'installation....×2

• Fiches Euroblock (MM-2D-E uniquement)....×4

• Kit de serre-câbles (MM-2D-E uniquement)....× 1
• Mode d'emploi (ce document) incluant la garantie....× 1

Conventions employées dans ce mode d'emploi

Dans ce document, les conventions suivantes sont employées :

• Quand nous nous référons à des touches, connecteurs et autres parties physiques de cette unité ou d'un autre équipement, nous utilisons des caractères gras comme ceci : voyant STATUS.
• Si nécessaire, des informations supplémentaires sont fournies sous les intitulés CONSEIL, NOTE et ATTENTION.

CONSEIL

Ce sont des conseils concernant l'emploi de l'unité.

NOTE

Ce sont des explications supplémentaires et des descriptions de cas particuliers.

ATTENTION

Ne pas suivre ces instructions peut par exemple entraîner des dommages pour l'équipement ou la perte de données.

MISE EN GARDE

Le non-respect de ces instructions peut entraîner des blessures.

Précautions concernant l'emplacement et l'emploi

• La plage de température de fonctionnement de cette unité est comprise entre 0 °C et 40 °C.

• Ne placez pas cette unité dans les types d'emplacement suivants. Cela pourrait dégrader la qualité sonore ou causer des mauvais fonctionnements.
  Lieux sujets à des vibrations importantes
  Près d'une fenêtre ou à un autre endroit exposé directement au soleil
  Près de chauffages ou dans des lieux extrêmement chauds
  Lieux extrêmement froids
  Lieux très humides ou mal aérés
  Lieux très poussiéreux

• Pour permettre une bonne dispersion thermique, ne placez rien sur le dessus de l'unité.

• Ne placez pas cette unité sur un amplificateur de puissance ou un autre appareil générant de la chaleur.
• Pour installer cette unité sur ou sous un bureau, utilisez les supports de fixation fournis.
• Pour monter cette unité dans un rack, utilisez un AKRS1 TASCAM (vendu séparément).

Attention à la condensation

De la condensation peut se produire si l'unité est déplacée d'un endroit froid à un endroit chaud, est utilisée dans une pièce qui vient d'être chauffée ou soumise à des changements brutaux de température.

Pour empêcher cela ou si cela se produit, laissez l'unité une ou deux heures à la température de la nouvelle pièce avant de l'utiliser.

Nettoyage de l'unité

Essuyez l'unité avec un chiffon sec et doux pour la nettoyer. Ne l'essuyez pas avec des lingettes de nettoyage contenant des produits chimiques, du diluant, de l'alcool ou d'autres agents chimiques. Cela pourrait endommager la surface ou causer une décoloration.

Utilisation du site mondial TEAC

Vous pouvez télécharger des mises à jour pour cette unité depuis le site mondial de TEAC :

http://teac-global.com/

Dans la section TASCAM Downloads (téléchargements TAS-CAM), sélectionnez la langue souhaitée afin d'ouvrir la page de téléchargement du site web pour cette langue.

À propos du service d'assistance clientèle TASCAM

Les produits TASCAM ne bénéficient d'une assistance et d'une garantie que dans leur pays/région d'achat.

Pour bénéficier d'une assistance après l'achat, recherchez dans la liste des distributeurs TASCAM fournie sur le site mondial de TEAC (http:// teac-global.com/) la société ou le représentant local pour la région dans laquelle vous avez acheté le produit et contactez cette organisation.

Pour toute demande, l'adresse physique du magasin ou URL du site marchand chez qui a été effectué l'achat ainsi que la date d'achat sont requises.

De plus, la carte de garantie et une preuve d'achat peuvent également être nécessaires.

Face avant

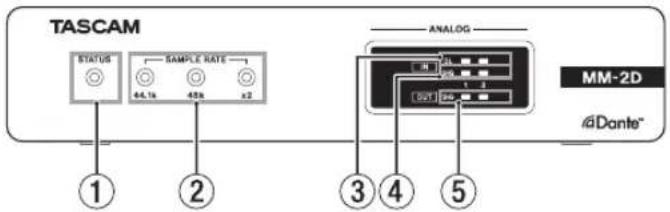

TASCAM STATUS SAMPLE RATE 64.1x 45x x2 ANALOG MM-2D 4Dante® ① ② ③ ④ ⑤

① Voyant STATUS

Le voyant STATUS clignote en bleu dans les cas suivants.

- Si aucun câble réseau local (LAN) n'est connecté

- Si le module Dante ne fonctionne pas correctement

② Voyants SAMPLE RATE

L'état éteint/allumé des trois voyants SAMPLE RATE (44.1k, 48k et ×2) indique la fréquence d'échantillonnage actuelle de l'unité.

	44.1k 48k x2
44,1 kHz Allumé Éteint Éteint
48 kHz Éteint Allumé Éteint
88,2 kHz Allumé Éteint Allumé
96 kHz Éteint Allumé Allumé

③ Voyants de saturation (OL)

Ils s'allument quand les signaux d'entrée analogique sa-turent.

④ Voyants de signal d'entrée (IN SIG)

Ils s'allument quand du son est reçu par les entrées analogiques. Un son est considéré comme reçu si le niveau du signal dépasse -60 dB FS.

⑤ Voyants de signal de sortie (OUT SIG)

Ils s'allument quand du son est produit par les sorties analogiques.

Un son est considéré comme produit si le niveau du signal dépasse -60 dB FS.

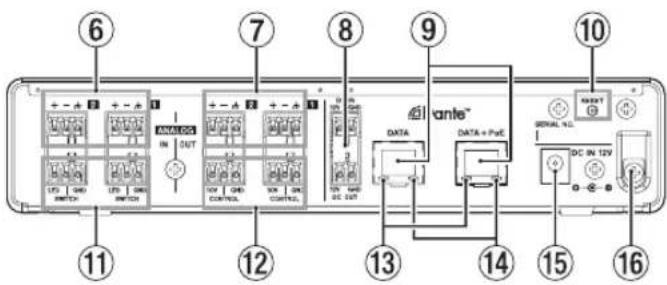

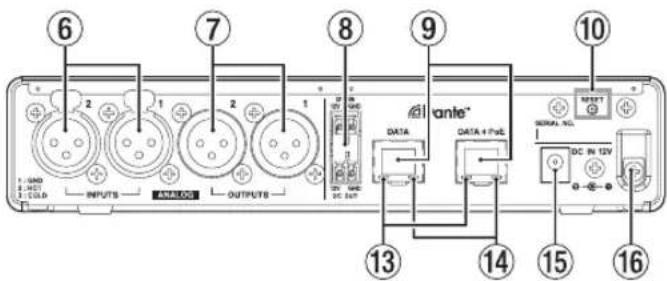

Face arrière

MM-2D-E

⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟+Pus DATA DATA + Pus GENERAL NO. DC IN 12V

MM-2D-X

6 7 8 9 10 Iante* DATA DATA + PoE 13 14 15 16 INPUTS ANAKOS OUTPUTS DC OUT SERIAL NO. DC IN 12V

⑥ Connecteurs d'entrée analogique MM-2D-E

Ce sont des prises d'entrée analogique sur borniers Euroblock symétriques (de gauche à droite : point chaud, point froid, masse).

MM-2D-X

Ce sont des prises d'entrée analogique sur XLR symétriques (1 : masse, 2 : point chaud, 3 : point froid).

⑦ Connecteurs de sortie analogique MM-2D-E

Ce sont des prises de sortie analogique sur borniers Euroblock symétriques (de gauche à droite : point chaud, point froid, masse).

MM-2D-X

Ce sont des prises de sortie analogique sur XLR symétriques (1 : masse, 2 : point chaud, 3 : point froid).

⑧ Connecteurs DC IN/DC OUT

Le connecteur DC-IN est au-dessus et le connecteur DC-OUT en dessous (12 V à gauche et masse (GND) à droite). Ces connecteurs sont spécialement prévus pour le renvoi d'alimentation en guirlande.

ATTENTION

Débranchez l'adaptateur secteur avant de raccorder les connecteurs DC IN et DC OUT.

NOTE

• Le renvoi d'alimentation en guirlande peut être activé en raccordant les connecteurs DC OUT et DC IN. Il est possible de renvoyer l'alimentation entre un maximum de deux unités.
• En cas d'alimentation par PoE, la première unité de la chaîne d'alimentation en guirlande n'est pas alimentée.

Dans ce cas, utilisez un adaptateur secteur dédié PS-P1220E (vendu séparément) pour alimenter la première unité de la chaîne.

⑨ Connecteurs DATA/DATA+PoE

Ce sont des connecteurs de transmission Dante.

Utilisez-les pour raccorder l'unité à un réseau Dante.

Utilisez le connecteur DATA+PoE pour la connexion à un commutateur prenant en charge l'alimentation PoE. Dans ce cas, l'utilisation d'un adaptateur secteur n'est pas nécessaire.

Les deux connecteurs peuvent être indifféremment employés si vous utilisez un commutateur ne prenant pas en charge l'alimentation PoE.

⑩ Touche RESET

Cette touche réinitialise les paramètres.

Maintenez-la pressée pendant 5 secondes pour réinitialiser tous les paramètres Dante. Maintenez-la pressée pendant 10 secondes pour réinitialiser tous les paramètres de l'unité.

⑪ Connecteurs de contrôle externe (LED/SWITCH, MM-2D-E uniquement)

Connecteurs LED : ce sont des connecteurs de sortie d'état de coupure du son (Mute) à collecteur ouvert.

Connecteurs SWITCH : ce sont des connecteurs d'entrée de commande. Ils coupent le son des connecteurs d'entrée analogique. Ils peuvent également être utilisés par bascule d'un commutateur (court-circuit/ouvert) branché entre les connecteurs SWITCH et GND.

Connecteurs GND : ce sont les masses pour les connecteurs de contrôle.

⑫ Connecteurs de contrôle externe (CONTROL, MM-2D-E uniquement)

En connectant des résistances variables entre les bornes CONTROL et GND, les niveaux des signaux audio sélectionnés peuvent être ajustés.

Les bornes 10V sont destinées à l'alimentation des résistances variables (10V à gauche, CONTROL au centre et masse (GND) à droite).

⑬ Voyant d'état de liaison gigabit

Il s'allume en orange pour indiquer qu'une liaison Ethernet gigabit a été établie.

⑭ Voyant d'état/activité de la liaison

Il s'allume en vert pour indiquer qu'une liaison est établie entre les appareils.

Il clignote pour indiquer que des signaux sont transmis entre les appareils.

⑮ Connecteur DC IN 12V

Branchez ici un adaptateur secteur PS-P1220E (vendu séparément).

⑯ Guide de cordon

Si vous utilisez un adaptateur secteur PS-P1220E (vendu séparément), accrochez son cordon ici pour éviter une déconnexion accidentelle.

Fiches Euroblock (MM-2D-E uniquement)

Tournevis à tête plate Maximum 2,5 mm Vis de bornier Barrette Euroblock Languette de barrette Euroblock

1. Desserrez les vis des borniers de la barrette Euroblock.

NOTE

Utilisez un tournevis plat d'une largeur maximale de 2,5 mm.

1. Insérez les fils.

NOTE

Les barrettes Euroblock fournies sont compatibles avec des fils de diamètre compris entre 0,32 mm et 1,29 mm. Après avoir choisi des fils d'un diamètre compatible, dé-nudez-les sur environ 7 mm à leurs extrémités.

1. Serrez les vis des barrettes Euroblock.

NOTE

Vérifiez que les fils ne peuvent pas être arrachés.

1. Utilisez un des serre-câbles fournis pour attacher les fils à la languette de la barrette Euroblock.

Installation des supports de fixation

En montant sur cette unité les supports de fixation fournis, vous pouvez par exemple la fixer au-dessus ou en dessous d'un bureau.

1. Retirez les quatre vis en place sur les côtés gauche et droit du boîtier.

1. Alignez les supports de fixation fournis avec le boîtier.

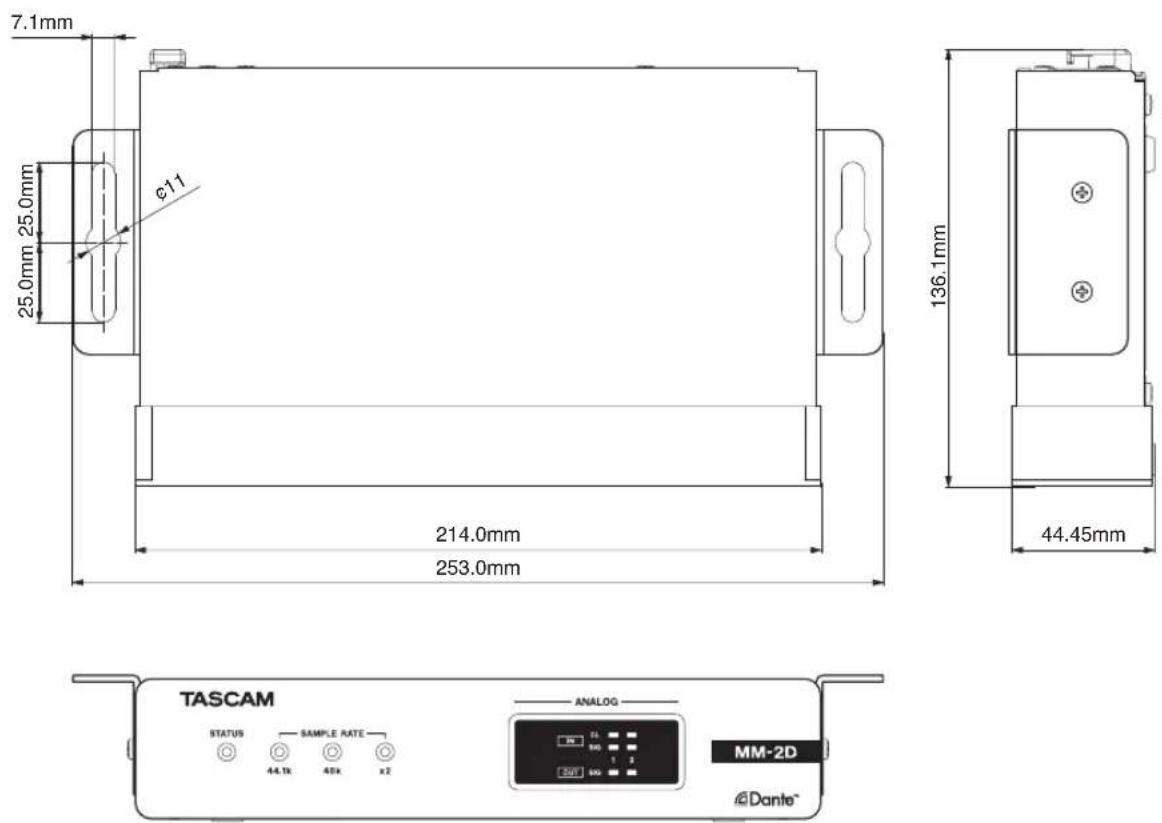

Pour installer cette unité sur un bureau, alignez les fixations comme représenté ci-dessous.

1. Utilisez les quatre vis retirées préalablement pour attacher les fixations à l'unité.

Installation sur ou sous un bureau

Pour installer cette unité sur ou sous un bureau, utilisez 4 vis du commerce adaptées au matériau et à l'épaisseur du bureau.

NOTE

La largeur des rails des supports de fixation est de 7,1 mm. Consultez les schémas avec cotes à la fin de ce mode d'emploi pour des détails sur les supports de fixation.

1. Une fois les deux supports de fixation montés sur l'unité, alignez l'unité avec le bureau comme vous le souhaitez.
2. Marquez les points à percer dans le bureau.
3. Percez des avant-trous dans le bureau pour les vis.
4. Fixez l'unité au bureau avec 4 vis.

Présentation des réglages

Effectuez les différents réglages nécessaires en fonction de l'équipement connecté.

Tous les réglages suivants peuvent être effectués à l'aide de l'application de télécommande dédiée (TASCAM DCP CONTROL).

Réglage des entrées micro/ligne

Les réglages de gain, atténuateur et niveau peuvent également se faire dans l'application.

Réglage de l'alimentation fantôme

L'alimentation fantôme peut être activée si un micro externe qui la nécessite est branché à l'unité.

Cette fonction peut être activée/désactivée indépendamment pour chaque canal.

ATTENTION

• Avant de faire les branchements, éteignez cette unité et tous les équipements à connecter (mode veille ou standby).
• Vérifiez bien que l'alimentation fantôme est coupée avant de brancher un appareil de niveau ligne à une prise d'entrée analogique. Si vous branchez un appareil de niveau ligne alors que l'alimentation fantôme est en service, cet appareil ou cette unité peuvent être endommagés.
• Ne branchez/débranchez pas les micros lorsque l'alimentation fantôme est activée sur les prises d'entrée analogique. Cela pourrait causer un grand bruit et endommager l'équipement.
• N'activez l'alimentation fantôme que si vous utilisez un microphone électrostatique la nécessitant. Activer l'alimentation fantôme quand vous avez connecté un micro dynamique ou autre micro ne la nécessitant pas peut endommager cette unité et l'équipement connecté.
• Si vous utilisez en même temps des micros électrostatiques nécessitant une alimentation fantôme et des micros dynamiques, veillez à utiliser des micros dynamiques symétriques. Il n'est pas possible d'utiliser des

micros dynamiques asymétriques si l'alimentation fantôme est activée.

• Fournir une alimentation fantôme à certains microphones à ruban les détruira. En cas de doute, ne fournissez pas d'alimentation fantôme à un micro à ruban.
• Certains microphones électrostatiques ne fonctionneront pas avec une alimentation fantôme réglée sur 48 V.

Réglage du niveau de référence

Vous pouvez régler la marge d'entrée et de sortie analogiques (différence entre le niveau maximal et le niveau de référence).

Présentation du DSP

Cette unité intègre un mélangeur DSP. Divers traitements audio adaptés à différentes applications et conditions sont ainsi disponibles.

Tous les réglages suivants peuvent être effectués à l'aide de l'application de télécommande dédiée (TASCAM DCP CONTROL).

Voir les schémas synoptiques du DSP à la fin de ce mode d'emploi.

Canaux d'entrée

Réglage de polarité d'entrée

Faites votre réglage en fonction de la polarité du signal du canal d'entrée.

Compresseur

Lorsque le volume d'entrée dépasse le niveau seuil (THRESHOLD), le signal est compressé, ce qui réduit les variations de volume en sortie.

Égaliseur d'entrée

Cette unité dispose d'égaliseurs 4 bandes pour les canaux d'entrée.

Utilisez l'égaliseur pour augmenter ou diminuer les niveaux de plages de fréquences spécifiques. Cela peut servir par exemple à faire ressortir le son d'instruments individuels, à ajuster la balance d'une plage de fréquences large ou à couper certaines fréquences indésirables.

Fonction de contrôle automatique du niveau

Quand le niveau du son entrant est trop faible ou trop fort, il est automatiquement augmenté ou diminué jusqu'à l'obtention d'un niveau approprié.

Fader de canal d'entrée

Sert à régler le niveau envoyé aux bus mix.

Coupure d'entrée (Mute)

Pour couper le son du canal d'entrée.

Mélangeur

Mélangeur matriciel

Cette unité possède des fonctions simples de mélangeur matriciel.

Fonction Ducking

Lorsqu'un signal de micro entre, la fonction Ducking (atténuation par un signal) peut automatiquement réduire le volume de la musique d'ambiance ou de tout autre son reçu par les canaux d'entrée ligne.

Fonction de compensation de bruit ambiant (ANC)

La fonction ANC (Ambient Noise Compensator) peut mesurer le bruit ambiant et automatiquement ajuster le volume pour faciliter l'écoute de la source sonore principale.

Routage

Le son peut être envoyé à plusieurs canaux de sortie au travers du mélangeur matriciel, de la fonction Ducking et de la fonction ANC.

Canaux de sortie

Égaliseur de sortie

Cette unité dispose d'égaliseurs 10 bandes pour les canaux de sortie.

Utilisez l'égaliseur pour augmenter ou diminuer les niveaux de plages de fréquences spécifiques. Cela peut servir par exemple à faire ressortir le son d'instruments individuels, à ajuster la balance d'une plage de fréquences large ou à couper certaines fréquences indésirables.

Fonction de retard

Utilisez-la pour régler le retard des signaux des canaux de sortie.

Fader de canal de sortie

Utilisez-le pour régler le niveau du signal envoyé à la prise de sortie.

Coupure de sortie (Mute)

Pour couper le son du canal de sortie.

Fonction limiteur de sortie

Elle permet d'éviter la distorsion causée par des montées excessives et soudaines du niveau du signal de sortie.

Réglage de polarité de sortie

Faites votre réglage en fonction de la polarité du signal du canal de sortie.

Présentation de l'application

Grâce à l'application de télécommande TASCAM DCP CONNECT, vous pouvez faire fonctionner l'unité à distance. Pour des détails sur l'application, veuillez vous référer à son mode d'emploi.

Vous pouvez télécharger le mode d'emploi de l'application depuis le site mondial de TEAC (http://teac-global.com/).

ANALOG IN 1 LINE POST -96.9 D.D. Analog/IN 2 MBC -48V PAD ADC LOW AUC TRIM 0 TRIM 0 COMP AC ALC GROUP ANALOG IN 2 POST -96.9 D.D. Analog/IN 1 LINE POST -96.9 D.D. Analog/IN 2 MBC -48V PAD ADC LOW AUC TRIM 0 TRIM 0 COMP AC ALC GROUP MODEL MM-2D/E MODE: MM-2D/E DEVICE MANAGEMENT

Écran INPUT (entrée)

Remarques à propos de Dante

Dante est un protocole de transmission mis au point par Audinate.

Au travers de réseaux basés sur la norme Ethernet gigabit, il permet par exemple une transmission multicanal (512 entrées/512 sorties) de haute précision.

Consultez le site web Audinate pour des détails sur Dante.

Connexion à un réseau Dante

Afin de configurer et d'utiliser cette unité, vous devez également configurer le réseau Ethernet auquel elle est connectée, un ordinateur sur lequel tourne Dante Controller et les autres appareils compatibles Dante.

Spécifications des câbles réseau utilisés pour les branchements aux connecteurs de cette unité

Utilisez des câbles STP de catégorie 5e ou supérieure.

Il est possible d'utiliser des câbles croisés ou droits.

ATTENTION

Cette unité n'est pas compatible avec les commutateurs Ethernet 100 Mbit/s. Utilisez toujours des commutateurs compatibles Ethernet Gigabit de couche 2.

NOTE

• Configurez l'ordinateur pour que les adresses IP soient automatiquement définies.
• Le redémarrage de l'ordinateur peut être nécessaire si un réglage réseau antérieur est encore actif sur l'ordinateur.

Connexion commutée (en chaîne)

Des appareils Dante peuvent être enchaînés lorsqu'il y en a peu à connecter et qu'aucun commutateur n'est utilisé. Connectez-les comme indiqué ci-dessous.

Exemple de connexion commutée (en chaîne)

NOTE

• Pour une connexion commutée (en chaîne), les connecteurs DATA et DATA+PoE peuvent être indifféremment utilisés.
• Si le nombre d'appareils connectés augmente, il sera nécessaire d'augmenter le réglage de latence.

Emploi de Dante Controller

Présentation de Dante Controller

Cette unité utilise l'application Dante Controller, qui est disponible sur le site web Audinate, pour la connexion à d'autres appareils compatibles Dante.

Téléchargez la dernière version de l'application Dante Controller et son mode d'emploi sur le site web Audinate.

Page de téléchargement Audinate

Faites au moins les réglages suivants au moyen de l'ordinateur sur lequel est installé Dante Controller.

• Réglez la fréquence d'échantillonnage et la résolution en bits de chaque appareil Dante.
• Configurez le routage audio.

NOTE

Les réglages effectués avec Dante Controller sont conservés dans la mémoire intégrée à chaque appareil Dante.

Tant que les réglages ne sont pas modifiés, les connexions ne changent pas même si l'on ferme Dante Controller ou si l'ordinateur est déconnecté du réseau Dante.

Réglages de routage audio

Au lancement de Dante Controller s'ouvre l'écran Network View (vue réseau) représenté ci-dessous.

Dans cet écran, vous pouvez choisir et surveiller les conditions de fonctionnement du réseau Dante.

Dante Controller - Network View File Device View Help Routine Device Info Clock Status Network Status Events Dante® Filter Transmitters Filter Receivers Dante Receivers AE-40-81296 AE-40-81296 ML-40-81296 MA-40-81296 MA-40-81296 AE-40-81296 AE-40-81296 AE-40-81296 AE-40-81296 AE-40-81296 AE-40-81296 AE-40-81296 AE-40-81296 AE-40-81296 AE 4 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 5

① Nom de l'appareil récepteur

C'est le nom de l'appareil récepteur sur le réseau Dante.

② Canaux de l'appareil récepteur

Ce sont les noms des canaux de l'appareil récepteur sur le réseau Dante.

③ Nom de l'appareil émetteur

C'est le nom de l'appareil émetteur sur le réseau Dante.

④ Canaux de l'appareil émetteur

Ce sont les noms des canaux de l'appareil émetteur sur le réseau Dante.

⑤ Routage audio

Faites ici le routage des canaux audio des appareils émetteur et récepteur que vous souhaitez connecter.

Cliquez avec le bouton gauche de la souris sur l'intersection des canaux à connecter dans la matrice pour les relier.

NOTE

En maintenant pressée la touche Ctrl du clavier de l'ordinateur, cliquez avec le bouton gauche de la souris sur le « - » à l'intersection des noms d'appareil pour relier d'un coup tous leurs canaux connectables.

Changement de la fréquence et de la résolution d'échantillonnage avec Dante Controller

Double-cliquez sur un nom d'appareil dans l'écran Network View pour ouvrir l'écran Device View (vue d'appareil).

Dans cet écran, vous pouvez choisir et surveiller les conditions de fonctionnement des appareils sur le réseau Dante. Cliquez sur l'onglet Device Config (configuration d'appareil) pour ouvrir la page dans laquelle vous pouvez changer la fréquence d'échantillonnage, la résolution en bits et d'autres réglages de l'appareil sélectionné dans le champ 2 de l'illustration ci-dessous.

① Identification de l'appareil

Si l'unité est sélectionnée par nom d'appareil (②), cliquer sur cette icône fera clignoter ses 3 voyants SAMPLE RATE.

Cliquer à nouveau les ramènera à leur état normal. Cela permet l'identification rapide de l'appareil utilisé lorsque par exemple plusieurs le sont en même temps.

② Nom d'appareil

C'est le nom de l'appareil dont les réglages peuvent être changés dans cet écran Device View.

③ Changez ici le nom de l'appareil

Modifiez ici le nom de l'appareil.

④ Sample Rate

Règle la fréquence d'échantillonnage.

⑤ Encoding

Règle la résolution en bits.

⑥ Device Latency

Règle la latence.

Utilisez les indications suivantes pour changer le réglage de latence.

Valeur de latence sélectionnable	Configuration du réseau connecté
1 msec (ms)	Le trajet entre l'appareil émetteur et l'appareil récepteur passe au travers de 10 commutateurs gigabit.
2 msec (ms)	L'appareil émetteur a une vitesse de transmission de 100 Mbit/s.
5 msec (ms)	Utilisez cette valeur, la plus grande pouvant être sélectionnée, pour créer un réseau de grande envergure.

ATTENTION

- Changer le nom d'un appareil effacera les réglages de routage audio. Pour cette raison, nous vous recommandons de doter les appareils de noms permettant de facilement les identifier avant de commencer les réglages de routage audio.

- Selon les conditions de connexion du réseau, il peut s'avérer nécessaire de régler la latence sur une valeur plus élevée qu'indiqué ici.

NOTE

Si vous utilisez une connexion commutée (en chaîne) ne faisant pas appel à un commutateur, réglez la latence en fonction du nombre d'appareils Dante que traversent les signaux, comme représenté ci-dessous.

Exemple de connexion commutée (en chaîne)

Traversant 2 appareils

Traversant 1 appareils

Caractéristiques techniques

Caractéristiques générales

Formats et canaux

44,1/48/88,2/96 kHz, 24 bit : 2 canaux

Valeurs d'entrée/sortie

Connecteurs DATA/DATA+PoE

Connecteur : RJ-45

Protocole de transmission : Dante

Ethernet gigabit standard : 1000BASE-T (IEEE 802.3ab)

Câbles : STP catégorie 5e ou plus rapides

Connecteurs ANALOG INPUTS

Connecteur :

Euroblock (symétrique) à pas de 3,81 mm (MM-2D-E)

XLR-3-31

(1 : masse, 2 : point chaud, 3 : point froid, MM-2D-X)

Niveau d'entrée minimal : -74 dBu

Niveau d'entrée maximal : +26 dBu

Impédance d'entrée : 2,0 kΩ ou plus

Connecteurs ANALOG OUTPUTS

Connecteur :

Euroblock (symétrique) à pas de 3,81 mm (MM-2D-E)

XLR-3-32

(1 : masse, 2 : point chaud, 3 : point froid, MM-2D-X)

Niveaux de sortie nominaux :

+4 dBu

(quand le niveau de référence n'est pas réglé sur

-9 dB FS)

+6 dBu

(quand le niveau de référence est réglé sur -9 dB FS)

Niveau de sortie maximal (commutable) :

+15 dBu (niveau de référence : -9 dB FS)

+18 dBu (niveau de référence : -14 dB FS)

+20 dBu (niveau de référence : -16 dB FS)

+22 dBu (niveau de référence : -18 dB FS)

+24 dBu (niveau de référence : -20 dB FS)

Impédance de sortie : 200 Ω ou moins

Entrée/sortie de commande

Connecteurs de contrôle externe (LED/SWITCH, MM-2D-E uniquement)

Connecteurs : Euroblock (symétriques) à pas de 3,81 mm

Connecteurs LED

Format de sortie : collecteur ouvert (impédance de sortie 10 Ω, tension de tenue 48 V, courant maximal 35 mA)

Tension de sortie maximale de bas niveau : 0,5 V

Connecteurs SWITCH

Tension d'entrée maximale : 5,5 V

Tension d'entrée minimale de haut niveau : 2,31 V

Tension d'entrée maximale de bas niveau : 0,99 V

Connecteurs de contrôle externe (CONTROL, MM-2D-E uniquement)

Connecteurs : Euroblock (symétriques) à pas de 3,81 mm

Connecteurs 10V/CONTROL/GND :

Connector des résistances variables

(10 kΩ recommandées)

10V CONTROL GND

Performances audio

- Entrée micro → Sortie DANTE

Bruit rapporté à l'entrée d'ampli micro (EIN)

-125 dBu (150 Ω, filtre passe-bas 22 kHz + pondération A, JEITA)

Réponse en fréquence

±0,5 dB : 20 Hz - 20 kHz

(fréquence d'échantillonnage de 44,1/48 kHz, JEITA)

±0,5 dB : 20 Hz - 40 kHz

(fréquence d'échantillonnage de 88,2/96 kHz, JEITA)

Distorsion (DHT+B)

0,005 %

(entrée à -1 dB FS, fréquence d'échantillonnage de

44,1/48/88,2/96 kHz, JEITA)

Rapport signal/bruit

105 dB (fréquence d'échantillonnage de

44,1/48/88,2/96 kHz, JEITA)

Diaphonie

100 dB (fréquence d'échantillonnage de

44,1/48/88,2/96 kHz, JEITA)

Plage dynamique

105 dB (fréquence d'échantillonnage de

44,1/48/88,2/96 kHz, JEITA)

- Entrée DANTE → Sortie ligne

Réponse en fréquence

±0,5 dB : 20 Hz – 20 kHz (fréquence d'échantillonnage de 44,1/48 kHz, JEITA) ±0,5 dB : 20 Hz – 40 kHz (fréquence d'échantillonnage de 88,2/96 kHz, JEITA)

Distorsion (DHT+B)

0,005 % (entrée à -1 dB FS, fréquence d'échantillonnage de 44,1/48/88,2/96 kHz, JEITA)

Rapport signal/bruit

105 dB (fréquence d'échantillonnage de 44,1/48/88,2/96 kHz, JEITA)

Diaphonie

100 dB (fréquence d'échantillonnage de 44,1/48/88,2/96 kHz, JEITA)

Plage dynamique

105 dB (fréquence d'échantillonnage de 44,1/48/88,2/96 kHz, JEITA)

Note : JEITA signifie conformément à la norme JEITA CP-2150

Autres

Alimentation

PoE classe 0 Adaptateur secteur PS-P1220E TASCAM (vendu séparément)

Consommation électrique

6 W (MM-2D-E) 6 W (MM-2D-X)

Dimensions

214 x 44,45 x 136,1 mm (L x H x P, avec parties saillantes)

Poids

878 g (MM-2D-E) 878 g (MM-2D-X)

Plage de température de fonctionnement

0^ C-40^ C

• Reportez-vous à la fin de ce mode d'emploi pour les dessins avec cotes et les schémas synoptiques du DSP.
• Les illustrations de ce mode d'emploi peuvent partiellement différer du produit réel.
• Caractéristiques et aspect externe peuvent être changés sans préavis en vue d'améliorer le produit.

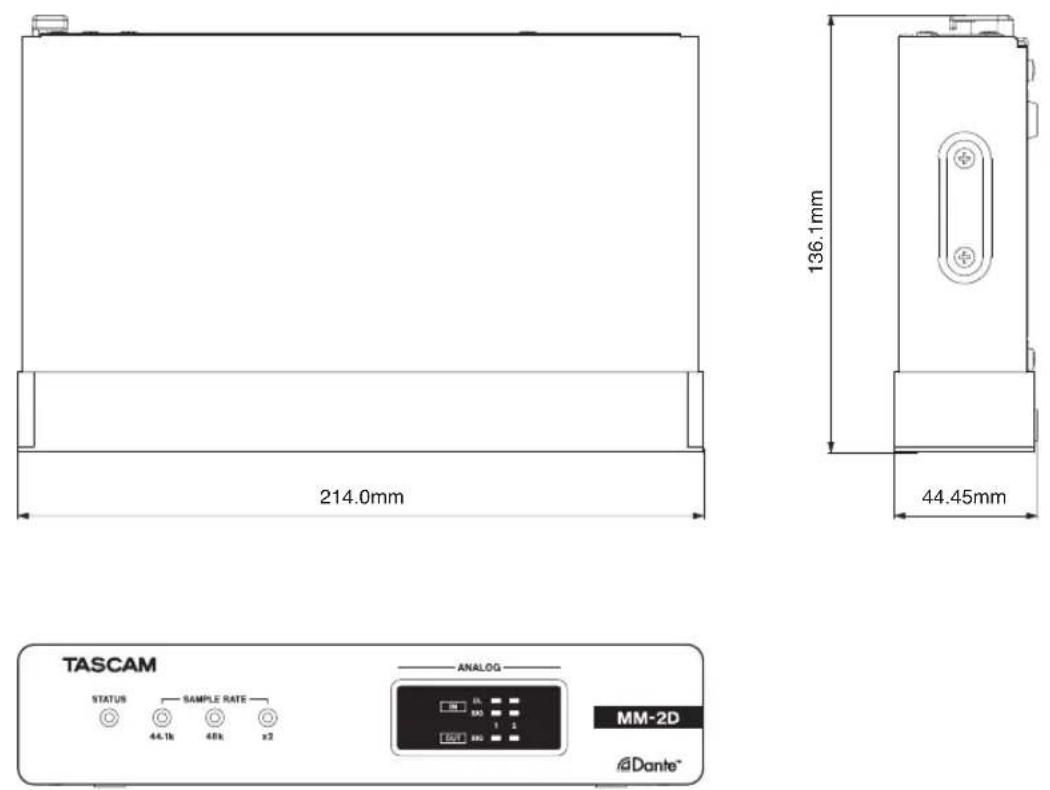

Dimensional drawings / Dessins avec cotes / Esquema de dimensiones / Maßzeichnungen / Dimensioni / 寸法図

Main unit / Unité principale / Unidad principal / Hauptgerät / Unità principale / 本体のみ

Main unit with brackets installed / Unité principale avec supports installés / Unidad principal con soportes instalados / Hauptgerät mit montierten Halterungen / Unità principale con staffe installate / 本体+ブラケット装着時

DSP Block diagram / Schéma fonctionnel DSP / Diagrama de bloques DSP/ DSP Blockdiagramm / DSP Schema a blocchi / DSP ブロックダイヤグラム

ソフトウェアに関する重要なお知らせ

Ce produit est sujet aux réglementations concernant la garantie légale dans le pays d'achat. En cas de défaut ou de problème, veuillez contacter le revendeur chez qui vous avez acheté le produit.
