製品を安全に正しくお使いいただき、あなたや他の人々への危害や財産への損害を未然に防止するために、以下の注意事項をよくお読みください。

	警告 以下の内容を無視して誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される内容を示しています。
電源プラグをコンセントから抜く	万一、異常が起きたら煙が出た、変なにおいや音がするときは機器の内部に異物や水などが入ったときはこの機器を落とした、カバーを破損したときはすぐに機器本体の電源スイッチを切り、必ず電源プラグをコンセントから抜いてください。異常状態のまま使用すると、火災・感電の原因となります。販売店またはティアック修理センター(巻末に記載)に修理をご依頼ください。
指示	電源プラグにほこりをためない電源プラグとコンセントの周りにゴミやほこりが付着すると、火災・感電の原因となります。定期的(年1回くらい)に電源プラグを抜いて、乾いた布でゴミやほこりを取り除いてください。
禁止	電源コードを傷つけない電源コードの上に重い物を載せたり、コードを壁や棚との間に挟み込んだり、本機の下敷きにしない電源コードを加工したり、無理に曲げたり、ねじったり、引っ張ったり、熱器具に近付けて加熱したりしないコードが傷んだまま使用すると火災・感電の原因となります。万一、電源コードが破損したら(芯線の露出、断線など)、販売店またはティアック修理センター(巻末に記載)に交換をご依頼ください。
	付属の電源コードを他の機器に使用しない故障、火災、感電の原因となります。
	交流100ボルト以外の電圧で使用しないこの機器を使用できるのは日本国内のみです。表示された電源電圧(交流100ボルト)以外の電圧で使用しないでください。また、船舶などの直流(DC)電源には接続しないでください。火災・感電の原因となります。
	この機器を設置する場合は、放熱をよくするために、壁や他の機器との間は少し(20cm以上)離して設置するラックなどに入れるときは、機器の天面から1U以上、背面から10cm以上の隙間を空ける隙間を空けないと内部に熱がこもり、火災の原因となります。
	この機器の隙間などから内部に金属類や燃えやすい物などを差し込む、または落とさない火災・感電の原因となります。
禁止	機器の上に花びんや水などが入った容器を置かない内部に水が入ると火災・感電の原因となります。
分解禁止	この機器のカバーは絶対に外さないカバーを外す、または改造すると、火災・感電の原因となります。内部の点検・修理は販売店またはティアック修理センター(巻末に記載)にご依頼ください。
	この機器を改造しない火災・感電の原因となります。
	注意 以下の内容を無視して誤った取り扱いをすると、人が傷害を負う可能性が想定される内容および物的損害のみの発生が想定される内容を示しています。
電源プラグをコンセントから抜く	移動させる場合は、電源のスイッチを切り、必ず電源プラグをコンセントから抜き、外部の接続コードを外すコードが傷つき、火災・感電の原因や、引っ掛けてけがの原因になることがあります。
	旅行などで長期間この機器を使用しないときやお手入れの際は、安全のため必ず電源プラグをコンセントから抜く通電状態の放置やお手入れは、漏電や感電の原因となることがあります。
指示	オーディオ機器を接続する場合は、各々の機器の取扱説明書をよく読み、電源を切り、説明にしたがって接続するまた、接続は指定のコードを使用する
	電源を入れる前には、音量を最小にする突然大きな音が出て、聴覚障害などの原因となることがあります。
	この機器はコンセントの近くに設置し、電源プラグは簡単に手が届くようにする異常が起きた場合は、すぐに電源プラグをコンセントから抜いて、完全に電源が切れるようにしてください。
	この機器には、付属の電源コードを使用するそれ以外の物を使用すると、故障、火災、感電の原因となります。
禁止	ぐらついた台の上や傾いた所など不安定な場所に置かない湿気やほこりの多い場所に置かない。風呂、シャワー室では使用しない調理台や加湿器のそばなど油煙や湯気が当たる場所に置かない火災・感電やけがの原因となることがあります。
	電源プラグを抜くときは、電源コードを引っ張らないコードが傷つき、火災・感電の原因となることがあります。必ずプラグを持って抜いてください。
禁止	濡れた手で電源プラグを抜き差ししない感電の原因となることがあります。
注意	5年に1度は、機器内部の掃除を販売店またはティアック修理センター(巻末に記載)にご相談ください。内部にほこりがたまったまま、長い間掃除をしないと火災や故障の原因となることがあります。特に、湿気の多くなる梅雨期の前に行うと、より効果的です。なお、掃除費用については、ご相談ください。

目次

安全にお使いいただくために 53

はじめに 55

本機の概要 ……55

本製品の構成 …… 55

本書の表記 …… 56

設置上の注意 ……56

電源について 56

結露について ....56

製品のお手入れ....56

ユーザー登録について 56

アフターサービス 56

各部の名称 ……57

フロントパネル 57

リアパネル 58

ユーロブロックプラグの接続について 59

DSPの概要について....59

入力チャンネル 59

ミキサー 59

出力チャンネル 59

専用アプリケーションについて……60

イーサネットとの接続方法 ……60

USBオーディオインターフェースとして使用するには……60

Windows 専用ソフトウェアのインストール ......60

Windows 専用ソフトウェアのアンインストール ......61

動作モード切り換えスイッチについて 62

工場出荷モード 62

仕様 62

定格 62

入出力定格 62

オーディオ性能 63

一般 63

はじめに

このたびは、TASCAM MATRIX MIXER MX-8Aをお買い上げいただきまして、誠にありがとうございます。

ご使用になる前に、この取扱説明書をよくお読みになり、正しい取り扱い方法をご理解いただいた上で、末永くご愛用くださいますようお願い申し上げます。お読みになったあとは、いつでも見られる所に保管してください。

また取扱説明書は、TASCAMのウェブサイト（https://tascam.jp/jp/）からダウンロードすることができます。

本機の概要

• 8系統のマイク／ライン入力、8系統のライン出力を備えたマトリクスミキサー
  ● 入出力端子には、常設の設備に最適なEuroblock端子を採用
  ● 用途／環境に適した音声処理を施す多彩なDSPを搭載
• Ethernet経由でのリモートコントロールが可能
• パソコン経由での簡単なBGM再生や、録音に対応するUSBオーディオインターフェース
• RS-232C端子を装備し、シリアルコントロールのシステムにも対応可能
• 専用の外部コントローラーが接続可能なRS-485端子
• コンパクトな1Uラックマウントサイズ

本製品の構成

本製品の構成は、以下の通りです。

開梱は本体に損傷を与えないよう慎重に行ってください。梱包箱と梱包材は、後日輸送するときのために保管しておいてください。 付属品が不足している場合や輸送中の損傷が見られる場合は、お買い上げの販売店にお問い合わせください。

● 本体 …… x1
● 電源コード ..... x1
● ユーロブロックプラグ …… x16
● ケーブルバンドキット ..... x1
● ラックマウントビスキット ..... x1
● 取扱説明書（本書、保証書付き） …… x1

本書の表記

本書では、以下のような表記を使います。

● 本機および外部機器のボタン／端子などを「POWER スイッチ」のように太字で表記します。
- 必要に応じて追加情報などを、「ヒント」、「メモ」、「注意」として記載します。

ヒント

本機をこのように使うことができる、といったヒントを記載します。

メモ

補足説明、特殊なケースの説明などを記載します。

注意

指示を守らないと、機器が壊れたり、データが失われたりする可能性がある場合に記載します。

注意

指示を守らないと、人がけがをする可能性がある場合に記載します。

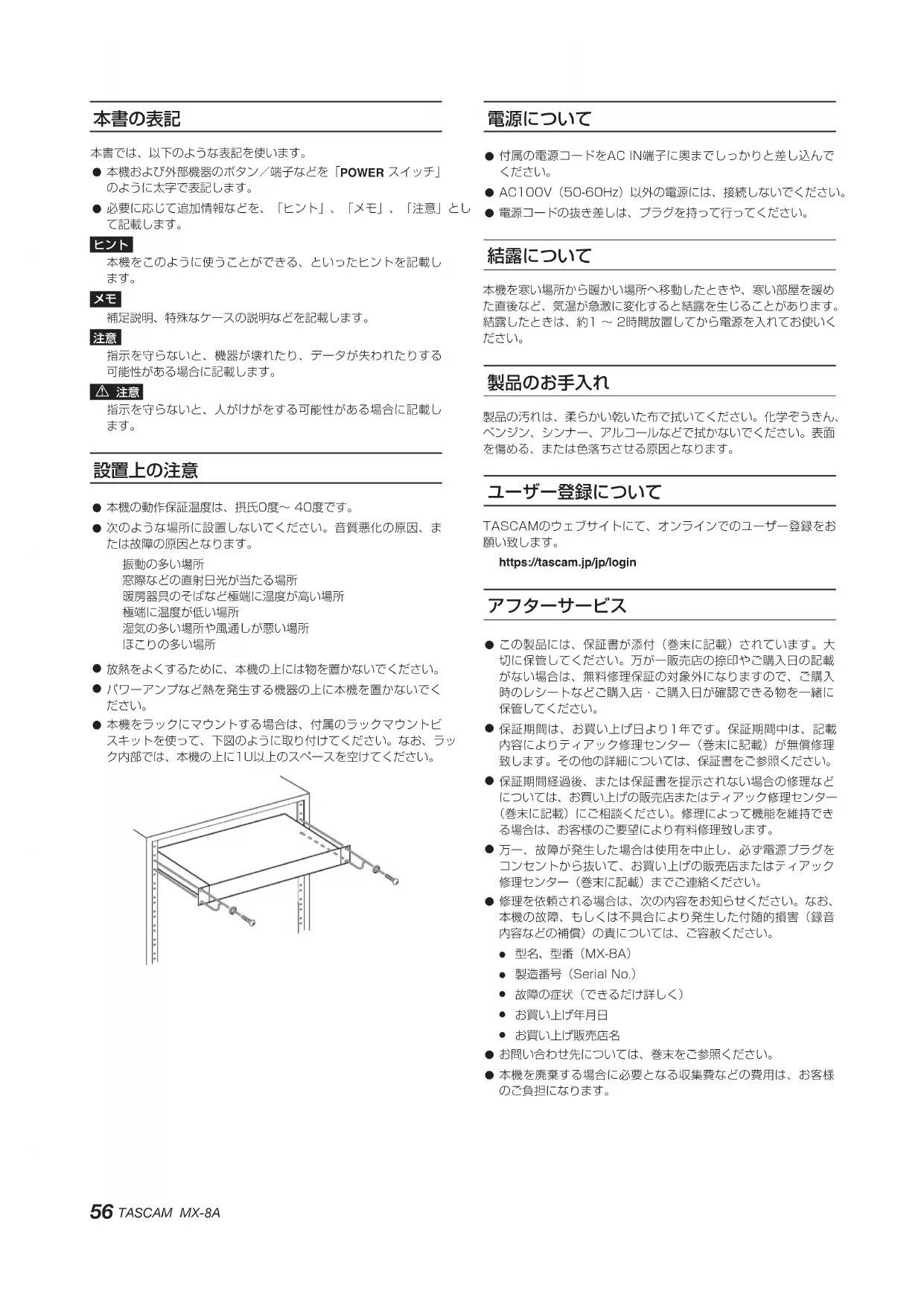

設置上の注意

● 本機の動作保証温度は、損氏0度～40度です。
- 次のような場所に設置しないでください。音質悪化の原因、または故障の原因となります。

振動の多い場所

窓際などの直射日光が当たる場所

暖房器具のそばなど極端に温度が高い場所

極端に温度が低い場所

湿気の多い場所や風通しが悪い場所

ほこりの多い場所

• 放熱をよくするために、本機の上には物を置かないでください。
• パワーアンプなど熱を発生する機器の上に本機を置かないでください。

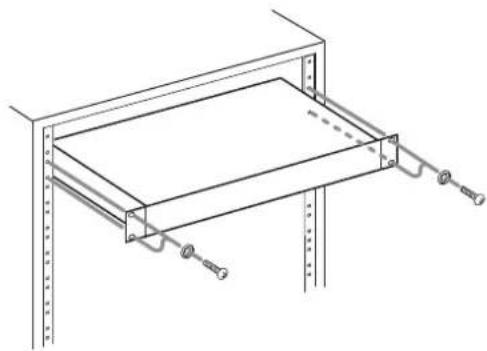

  ● 本機をラックにマウントする場合は、付属のラックマウントビスキットを使って、下図のように取り付けてください。なお、ラック内部では、本機の上に1U以上のスペースを空けてください。

● 付属の電源コードをAC IN端子に奥までしっかりと差し込んでください。
● AC100V（50-60Hz）以外の電源には、接続しないでください。
- 電源コードの抜き差しは、プラグを持って行ってください。

結露について

本機を寒い場所から暖かい場所へ移動したときや、寒い部屋を暖めた直後など、気温が急激に変化すると結露を生じることがあります。結露したときは、約1～2時間放置してから電源を入れてお使いください。

製品のお手入れ

製品の汚れは、柔らかい乾いた布で拭いてください。化学ぞうきん、ベンジン、シンナー、アルコールなどで拭かないでください。表面を傷める、または色落ちさせる原因となります。

ユーザー登録について

TASCAMのウェブサイトにて、オンラインでのユーザー登録をお願い致します。

https://tascam.jp/jp/login

アフターサービス

• この製品には、保証書が添付（巻末に記載）されています。大切に保管してください。万が一販売店の捺印やご購入日の記載がない場合は、無料修理保証の対象外になりますので、ご購入時のレシートなどご購入店・ご購入日が確認できる物を一緒に保管してください。
• 保証期間は、お買い上げ日より1年です。保証期間中は、記載内容によりティアック修理センター（巻末に記載）が無償修理致します。その他の詳細については、保証書をご参照ください。
• 保証期間経過後、または保証書を提示されない場合の修理などについては、お買い上げの販売店またはティアック修理センター（巻末に記載）にご相談ください。修理によって機能を維持できる場合は、お客様のご要望により有料修理致します。
• 万一、故障が発生した場合は使用を中止し、必ず電源プラグをコンセントから抜いて、お買い上げの販売店またはティアック修理センター（巻末に記載）までご連絡ください。

• 修理を依頼される場合は、次の内容をお知らせください。なお、本機の故障、もしくは不具合により発生した付随的損害（録音内容などの補償）の責については、ご容赦ください。

• 型名、型番（MX-8A）

• 製造番号 (Serial No.)
• 故障の症状（できるだけ詳しく）
• お買い上げ年月日
• お買い上げ販売店名

● お問い合わせ先については、巻末をご参照ください。

- 本機を廃棄する場合に必要となる収集費などの費用は、お客様のご負担になります。

フロントパネル

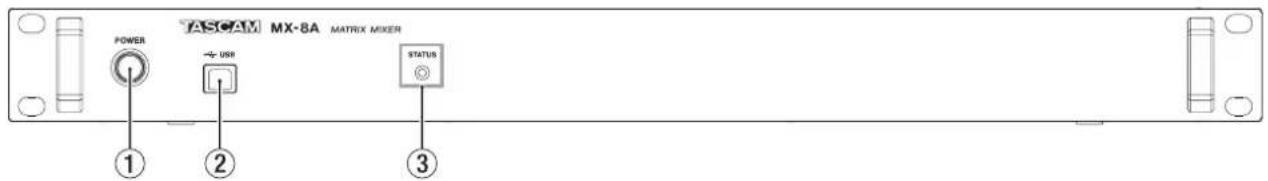

TASCAM MX-8A MATRIX MIXER POWER → USB STATUS ① ② ③

① POWERスイッチ／インジケーター

電源のオン／オフの切り換えを行います。

② USB端子

BタイプのUSBポートです。

USBケーブル（Type-A - Type-B）を使って、パソコンまたはiOSデバイス／Androidデバイスと接続することができます。（→60ページ「USBオーディオインターフェースとして使用するには」）

44.1k/48kHz、16/24ビット、2チャンネルのオーディオインターフェースとして使用することができます。

注意

パソコンとの接続は、USBハブを経由せずに直接接続してください。

メモ

iOSデバイスとの接続には、Lightning-USBカメラアダプタと本機付属のUSBケーブルが必要です。

③ STATUSインジケーター

STATUSインジケーターは、青色のインジケーターが点灯／点滅／消灯し、本機の状態を表します。 詳細は、57ページ「STATUSインジケーター点灯／点滅／消灯状態の詳細」をご参照ください。

STATUSインジケーター点灯／点滅／消灯状態の詳細

	STATUSインジケーター 備考
起動中 点滅モード1 遅い点滅(0.5秒間隔で点滅)
正常動作 点灯
エラー 点滅モード3 早い点滅(0.1秒間隔で点滅)
アプリケーション応答中 点滅モード1 遅い点滅(0.5秒間隔で点滅)
初期化中 点滅モード2		3回早く点滅し、1回遅い点滅を繰り返します。(0.1秒間隔で3回点滅し、0.5秒間点滅)
初期化終了 点灯
初期化工ラー	点滅モード3 早い点滅(0.1秒間隔で点滅)
本体ファームウェアアップデート中	点滅モード2	3回早く点滅し、1回遅い点滅を繰り返します。(0.1秒間隔で8回点滅し、0.5秒間点滅)
本体ファームウェアアップデート終了	点灯

リアパネル

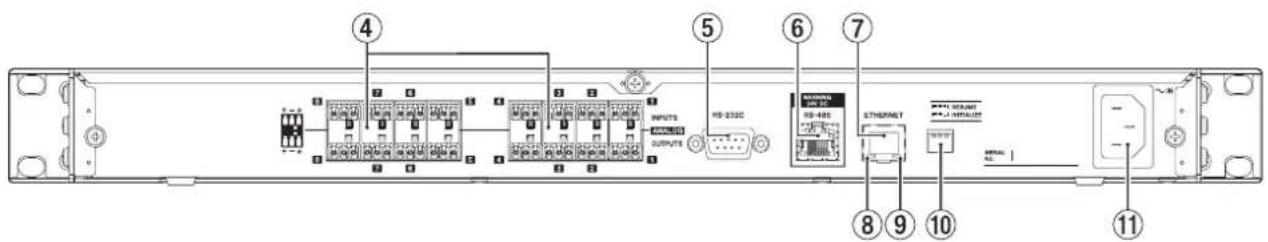

ユーロブロックバランスタイプのアナログ入出力端子です。 (左からHOT、COLD、GND)

⑤ RS-232C端子

D-Sub 9ピンのRS-232Cコントロール用I/O端子です。

Pin No.	信号名
1
2	RD
3	TD
4
5 GND
6
7
8
9

メモ

MX-8AのTASCAM Mixer プロトコル仕様については、TASCAMのウェブサイト（https://tascam.jp/jp/）からダウンロードすることができます。

⑥ RS-485端子

外部コントローラーを接続する端子です。 接続には、カテゴリー 5e以上のケーブルを使用してください。

Pin No.	信号名
1	B
2	A
3
4 DC24V
5 GND
6
7
8 GND
9

注意

- RS-485端子は、イーサネット（LAN）コネクターではありません。ネットワークに接続されたケーブルは、絶対に本機に接続しないでください。誤って接続すると、本機およびケーブルに接続されている機器の故障の原因となります。

- 接続ケーブルの抜き差しは、本機の電源を切った状態で行ってください。電源を入れたまま抜き差しをすると、故障の原因となります。

メモ

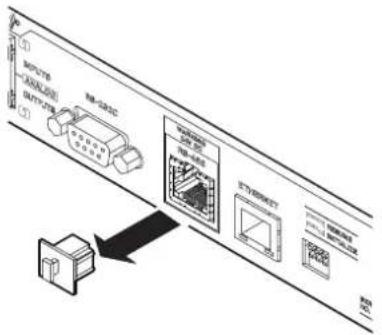

RS-485端子には、誤ってイーサネットのLANケーブルを差し込まないようにするカバーを取り付けてあります。使用する場合は、カバーを外してからお使いください。

⑦ ETHERNET端子

イーサネット端子です。ネットワーク接続し、外部から本機を制御するのに使用します。

メモ

MX-8AのTASCAM Mixer プロトコル仕様については、TASCAMのウェブサイト（https://tascam.jp/jp/）からダウンロードすることができます。

⑧ リンクステータス／アクティビティーインジケーター 緑色は、機器間のリンクが確立されていることを示します。 点滅は、機器間の信号のやり取りを示します。

⑨ 100Mbpsリンクステータスインジケーター オレンジ色は、100Mbpsのイーサネットリンクが確立されていることを示します。

⑩ 動作モード切り換えスイッチ

本機の動作モードを切り換えるためのスイッチです。 詳細は、62ページ「動作モード切り換えスイッチについて」をご参照ください。

⑪ AC IN端子

付属の電源コードを接続します。

ユーロブロックプラグの接続について

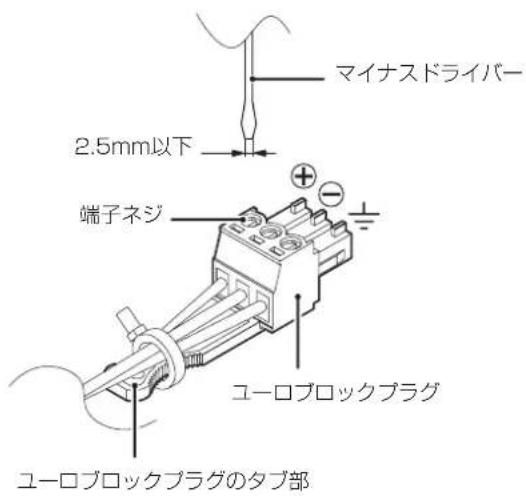

マイナスドライバー 2.5mm以下 端子ネジ ユーロブロックプラグ ユーロブロックプラグのタブ部

1. ユーロブロックプラグの端子ネジを緩めます。

メモ

マイナスドライバーの先端の幅が2.5mm以下のドライバーをご使用ください。

1. ケーブルを差し込みます。

メモ

付属するユーロブロックプラグに適合するケーブルは、AWG16～AWG28です。適合範囲内のケーブルを使用し、ケーブルの被覆を約7mm剥いてからユーロブロックプラグに差し込んでください。

1. ユーロブロックプラグの端子ネジを締め付けます。

メモ

ケーブルを引っ張って抜けないことを確認してください。

1. 付属のケーブルバンドを使用し、ケーブルをユーロブロックプラブのタブ部に固定します。

DSPの概要について

入力チャンネル

入力位相設定

各入力チャンネルの信号の位相を合わせます。

コンプレッサー

入力音量がスレッショルドレベルを超えた場合に、コンプレッション（音量の変化幅を圧縮）し、音量のバラつきを抑えます。

入力イコライザー

入力チャンネルには、4バンドのイコライザーが搭載されています。イコライザーは、特定の周波数帯域を増幅あるいは減衰させるエフェクターです。個々の楽器の色付けや、幅広い帯域のバランス調整や余分な帯域のピンポイント・カットなどに使用します。

オートレベルコントロール機能

入力音が小さいときは大きく、大きいときは小さくなるように入力レベルを自動で調節します。

入力チャンネルフェーダー

マトリクスバスおよびUSBバスへ送るレベルを調節します。

入力ミュート

入力チャンネルの信号をミュート（消音）します。

ミキサー

マトリクスミキサー

簡易マトリクスミキサー機能を搭載。

ダッキング機能

ダッキング機能を使って、ライン入力しているチャンネルから入力しているBGMなどの音量をマイクの入力に合わせて自動的に下げることができます。

ANC機能を使って周囲のノイズを測定し、主音声を聴き取りやすい音量に自動で調節することができます。

ルーティング設定

マトリクスミキサー、ダッキング機能とANC機能を通した音声を複数の出力チャンネルにルーティングすることができます。

出力チャンネル

出力イコライザー

出力チャンネルには、10バンドのイコライザーが搭載されています。イコライザーは、特定の周波数帯域を増幅あるいは減衰させるエフェクターです。個々の楽器の色付けや、幅広い帯域のバランス調整や余分な帯域のピンポイント・カットなどに使用します。

ディレイ機能

出力チャンネルの信号の遅延を調節します。

出力チャンネルフェーダー

出力端子への出力レベルを調節します。

出力ミュート

出力チャンネルの信号をミュート（消音）します。

出力リミッター機能

週力信号の突発的な過大出力による歪みを防ぎます。

出力位相設定

各出力チャンネルの信号の位相を合わせます。

専用アプリケーションについて

専用リモートコントロールアプリケーション「TASCAM MX CONNECT」を使って、本体を遠隔操作することができます。

アプリケーションの詳細については、アプリケーションの取扱説明書をご覧ください。

アプリケーションの取扱説明書は、TASCAMのウェブサイト（https://tascam.jp/jp）からダウンロードすることができます。

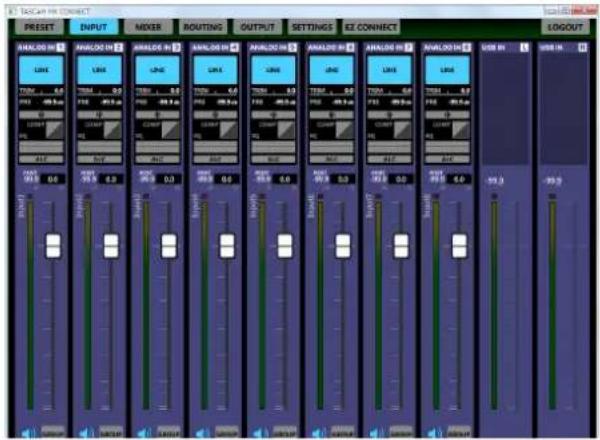

TACAP Hit Connect PRESSET INPUT MIXER ROUTING OUTPUT SETTINGS KE CONNECT LOGOUT ANALDO IN 1 LINE TOM: 6.0 FWD: 49.5 Hz ANALDO IN 2 LINE TOM: 6.0 FWD: 49.5 Hz ANALDO IN 3 LINE TOM: 6.0 FWD: 49.5 Hz ANALDO IN 4 LINE TOM: 6.0 FWD: 49.5 Hz ANALDO IN 5 LINE TOM: 6.0 FWD: 49.5 Hz ANALDO IN 6 LINE TOM: 6.0 FWD: 49.5 Hz ANALDO IN 7 LINE TOM: 6.0 FWD: 49.5 Hz ANALDO IN 8 LINE TOM: 6.0 FWD: 49.5 Hz ANALDO IN 9 LINE TOM: 6.0 FWD: 49.5 Hz ANALDO IN 10 LINE TOM: 6.0 FWD: 49.5 Hz ANALDO IN 11 LINE TOM: 6.0 FWD: 49.5 Hz ANALDO IN 12 LINE TOM: 6.0 FWD: 49.5 Hz ANALDO IN 13 LINE TOM: 6.0 FWD: 49.5 Hz ANALDO IN 14 LINE TOM: 6.0 FWD: 49.5 Hz ANALDO IN 15 LINE TOM: 6.0 FWD: 49.5 Hz ANALDO IN 16 LINE TOM: 6.0 FWD: 49.5 Hz ANALDO IN 17 LINE TOM: 6.0 FWD: 49.5 Hz ANALDO IN 18 LINE TOM: 6.0 FWD: 49.5 Hz ANALDO IN 19 LINE TOM: 6.0 FWD: 49.5 Hz ANALDO IN 20 LINE TOM: 6.0 FWD: 49.5 Hz

[INPUTタブ画面]

イーサネットとの接続方法

本機のETHERNET端子にLANケーブルを接続し、イーサネットに接続します。

各端子の接続に使用するLANケーブルについて

カテゴリー 5e以上のSTPケーブルをご使用ください。

クロスオーバー・ケーブル、ストレート・ケーブルのどちらでも使用できます。

USBオーディオインターフェースとして使用するには

Windowsパソコンで本機をUSBオーディオインターフェースとして使用するには、専用ソフトウェアをインストールする必要があります。

専用ソフトウェアはTASCAMのウェブサイト（https://tascam.jp/jp/）から、最新の専用ソフトウェアをダウンロードしてください。専用ソフトウェアをインストールすると、ドライバーがインストールされます。

注意

• ソフトウェアのインストール時には、他のアプリケーションを終了してからインストールを開始してください。
• Mac / iOS / Androidの場合はOS標準ドライバーを使用するため、専用ソフトウェアをインストール必要はありません。

Windows 専用ソフトウェアのインストール

以下の Windows 専用ソフトウェアのインストール手順にしたがってインストールしてください。

注意

• パソコンと本機をUSBケーブルで、接続する前に Windows 専用ソフトウェアのインストールを完了してください。
• パソコンに Windows 専用ソフトウェアをインストールする前に本機をUSBケーブルで接続し、パソコンに「新しいハードウェアの検出ウィザード」が起動してしまっている場合は、そのウィザードを終了させ、USBケーブルを抜いてください。

Windows 専用ソフトウェアのインストール手順

1. TASCAM のウェブサイト（https://tascam.jp/jp/）から、最新の Windows 用ソフトウェアをダウンロードし、ご使用のパソコンに保存してください。
2. 保存した Windows 専用ソフトウェア（zipファイル）をデスクトップなどに解凍してください。
3. 解凍して生成されるフォルダー内にある「TASCAM_MX-8A_Installer_x.xx.exe」をダブルクリックすると、インストールソフトウェアが起動します。

注意

zipファイルを解凍せずに、ダブルクリックして開かれたフォルダーでexeファイルを実行した場合には、インストーラーは起動できません。zipファイルを右クリックして表示されるメニューから「すべて展開...」を選択するなど解凍してから再度実行してください。

1. 「セキュリティの警告」または「ユーザー アカウント制御」の画面が表示されますので、「はい(Y)」ボタンをクリックします。

ユーダーファカット設定 プロコウム: レームでこのニッケージャーへの記載を保存しますので TASCAM MOU-BA Setup TRAC Corporation ファイルの入力件: このニッケージャー上のリルバブルメ ディア 映射を表示する位置 [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [16] [17] [18] [19] [20] [21] [22] [23] [24] [25] [26] [27] [28] [29] [30] [31] [32] [33] [34] [35] [36] [37] [38] [39] [40] [41] [42] [43] [44] [45] [46] [47] [48] [49] [50]

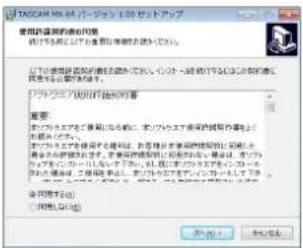

1. 使用許諾契約書の内容を確認し、内容に同意ができたら、「同意する(A)」を選択します。

次に「次へ(N)＞」ボタンをクリックします。

1. 次に「インストール(I)」ボタンをクリックします。

(2) フローを確認した この期間は、おに入る100%の月を送りで再する準備です。 バリーを確認して、おに入る5%の月を送りで再する準備です。

1. 次に「インストール(I)」ボタンをクリックすると、インストールが開始されます。（Windows 7のみ）

1. 次の画面が表示されたら、インストール作業は完了です。 「完了(F)」ボタンをクリックします。

TASCAM MX-8A バッケートット ベッドアップ TASCAM MX-8A ベッドアップカード 完了

メモ

ソフトウェアをインストール後にはじめて本機をUSB接続すると、デバイスドライバーのインストールが実行されます。このとき Windows は、自動的に Windows Update を検索するため、本機の接続が認識されるまでに時間がかかるかかる場合があります。しばらくしても本機が認識されない場合、パソコンのディスプレー右下の通知領域から、ソフトウェアのインストール画面を表示させ、「Windows Update からのドライバーソフトウェアの取得をスキップする」をクリックして、検索を終了させてください。

Windows 専用ソフトウェアのアンインストール

「プログラムと機能」からアンインストールします。

メモ

通常は専用ソフトウェアのアンインストール作業は、必要ありません。問題が発生した場合や本機の使用をお止めになる場合に、以下の手順をご参照ください。

1. 「スタート」→「コントロールパネル」プログラムと機能」を実行します。

メモ

• Windows 10 では、スタートボタンを右クリックして表示される「コントロールパネル」をクリックします。

• Windows 8.1 では、スタート画面左下の Ⓑ ボタンをクリックして表示されるアプリ画面で “コントロールパネル” をクリックします。

• 「表示方法：」項目が「カテゴリー」の場合は、「プログラム」項目の中の「プログラムのアンインストール」をクリックします。

「表示方法：」項目が「大きいアイコン(L)」または「小さいアイコン(S)」の場合は、「プログラムと機能」を実行します。

1. 一覧の中から「TASCAM MX-8A バージョン x.xx」を選択し、ダブルクリックします。

2. 以降は、スクリーンの指示にしたがってください。

動作モード切り換えスイッチについて

本機の動作モードを切り換えるためのスイッチです。

電源オフの状態で以下のようにスイッチを設定し、POWERスイッチを入れると設定された動作モードで起動します。

	動作モード切り換えスイッチ
通常モード	I■■I RESUME
工場出荷モード	I■■I INITIALIZE

注意

• 必要なとき以外は、通常モードを選択してください。また、表にないスイッチの設定はしないでください。本機または接続されている機器の故障の原因となります。
• 本機の電源を入れたままで、動作モード切り換えスイッチの切り換えはしないでください。

工場出荷モード

専用アプリケーションで変更した各種設定情報を、以下の方法で工場出荷時の状態に戻すことができます。

1. 本体の電源をオフにします。
2. 動作モード切り換えスイッチを設定します。

	動作モード切り換えスイッチ
工場出荷モード	I■■■I INITIALIZE

1. 本体の電源をオンにします。

初期化中は、STATUSインジケーターが点滅します。

詳細は、57ページ「STATUSインジケーター点灯／点滅／消灯状態の詳細」をご参照ください。

1. 初期化が終了するとSTATUSインジケーターが点灯します。
2. 電源をオフにします。

注意

初期化中は、電源をオフにしないでください。

以上で、初期化が終了します。

動作モード切り換えスイッチを通常モード（RESUME）に戻してからご使用ください。

仕様

定格

フォーマット

44.1k/48kHz、16bit/24bit

入出力定格

USB端子

コネクター：USB タイプB

転送速度：USB2.0 High Speed (480Mbps)

ANALOG IN端子

コネクター：Euroblock（Balanced）3.81mmピッチ

最小入力レベル：-77.5dBu

最大入力レベル：+26dBu（MIC）

最大入力レベル：+24dBu（LINE）

入力インピーダンス：2.2kΩ以上

ANALOG OUT端子

コネクター：Euroblock（Balanced）3.81mmピッチ

基準出力レベル：

+4dBu (Ref.Level: -9dBFS以外)
+6dBu (Ref.Level: -9dBFS設定時)

最大出力レベル（切り換え）：

+15dBu (Ref.Level: -9dBFS)
+18dBu (Ref.Level: -14dBFS)
+20dBu (Ref.Level: -16dBFS)
+22dBu (Ref.Level: -18dBFS)
+24dBu (Ref.Level: -20dBFS)
出力インピーダンス：200Ω以下

RS-232C端子

D-sub 9ピン（メス型インチ規格）

RS-485端子

コネクター：RJ-45
ケーブル：カテゴリー 5e以上のSTPケーブル

ETHERNET端子

コネクター：RJ-45

伝送プロトコル：TCP/IP

Ethernet規格：100BASE-TX

ケーブル：カテゴリー 5e以上のSTPケーブル

- 0dBu=0.775Vrms

オーディオ性能

マイクアンプEIN（入力換算雑音）

-126dBu以下
(MIC IN → LINE OUT、入力インピーダンス；150Ω、22kHz LPF、A-weight、JEITA)

周波数特性

±0.5dB:20Hz~20kHz
(+24dBu入力、MIC IN → LINE OUT、GAIN MIN、JEITA)

歪率（THD+N）

0.005%以下
(+24dBu入力、1kHz、MIC IN → LINE OUT、GAIN MIN、JEITA)

S/N比

106dB以上
(+24dBu入力、Fs=44.1k/48kHz、MIC IN → LINE OUT、GAIN MIN、JEITA)

クロストーク

106dB以上
(+24dBu入力、1kHz、MIC IN → LINE OUT、GAIN MIN、JEITA)

ダイナミックレンジ

106dB以上
(MIC IN → LINE OUT、GAIN MIN、JEITA)

注）JEITA：JEITA CP-2150準拠

一般

電源

AC100V、50/60Hz

消費電力

21W

外形寸法

483 x 45 x 304.1mm (幅 x 高さ x 奥行き、突起を含む)

質量

3.0kg

動作溫度

0\~40℃

• 寸法図、レベルダイヤグラム、ブロックダイヤグラムについては、巻末をご参照ください。
• 取扱説明書のイラストが一部製品と異なる場合があります。
  ● 製品の改善により、仕様および外観が予告なく変更することがあります。

ティアック株式会社

〒206-8530 東京都多摩市落合1-47

この製品の取り扱いなどに関するお問い合わせは

タスカム カスタマーサポート 〒206-8530 東京都多摩市落合1-47

0570-000-809

● 携帯電話、またはナビダイヤルがご利用いただけない場合

電話：[phone] / FAX：[phone]

受付時間は、10:00～12:00／13:00～17:00です。（土・日・祝日・弊社指定休日を除く）

故障・修理や保守についてのお問い合わせは

ティアック修理センター 〒358-0026 埼玉県入間市小谷田858

0570-000-501

● 携帯電話、またはナビダイヤルがご利用いただけない場合

電話：[phone] / FAX：[phone]

受付時間は、9:30～17:00です。（土・日・祝日・弊社指定休日を除く）

■ 住所や電話番号は、予告なく変更する場合があります。あらかじめご了承ください。

ソースコードの入手をご希望されるお客様は、以下のURLにアクセスの上、登録フォームからご要求ください。

なお、ソースコードの内容等についてのご質問はお答えできませんので、あらかじめご了承ください。

Important Notice Regarding Software

1. 取扱説明書、本体貼付ラベルなどの注意書きにしたがった正常な使用状態で保証期間内に故障が発生した場合には、ティアック修理センターが無料修理致します。
2. 本体の保証期間は、お買い上げの日から1年です。
3. 保証期間内に故障して無料修理を受ける場合は、本書をご提示の上、ティアック修理センターまたはお言い上げの販売店に修理をご依頼ください。商品を送付していただく場合の送付方法については、事前にティアック修理センターにお問い合わせください。無償修理の対象は、お客様が日本国内において購入された日本国内向け当社製品に限定されます。
4. ご転居、ご着答品などでお買い上げの販売店に修理をご依頼になれない場合は、ティアック修理センターにご連絡ください。
5. 次の場合には、保証期間内でも有料修理となります。

(1) ご使用上の誤りおよび不当な修理や改造による故障および損傷
(2) お買い上げ後の輸送・移動・落下などによる故障および損傷
(3) 火災、地震、水害、落言、その他の天災地変、公害や異常電圧による故障および指傷
(4) 接続している他の機器に起因する故障および指傷
(5) 業務上の長時間使用など、特に苛酷な条件下において使用された場合の故障および損傷
(6)メンテナンス
(7) 本書の提示がない場合
(8) 本書にお買い上げ年月日、お客様名、販売店名(印)の記入のない場合、あるいは字句を書き換えられた場合

1. 本書（日本語記載部）は日本国内においてのみ有効です。

1. 本書は再発行致しませんので、紛失しないよう大切に保管してください。

※ この保証言は、本書に明示した期間・条件のもとにおいて無料修理をお約束するものです。この保証言によって保証言を発行しているもの（保証責任者）、およびそれ以外の事業者に対するお客様の法律上の権利を制限するものではありません。保証期間経過後の修理などについてご不明の場合は、ティアック修理センターにお問い合わせください。

お客様にご記入いただいた保証書の控えは、保証期間内のサービス活動およびその後の安全点検活動のために記載内容を利用させていただく場合がございますので、ご了承ください。
