MANUAL DE USUARIO EMAX38 BLACK & DECKER

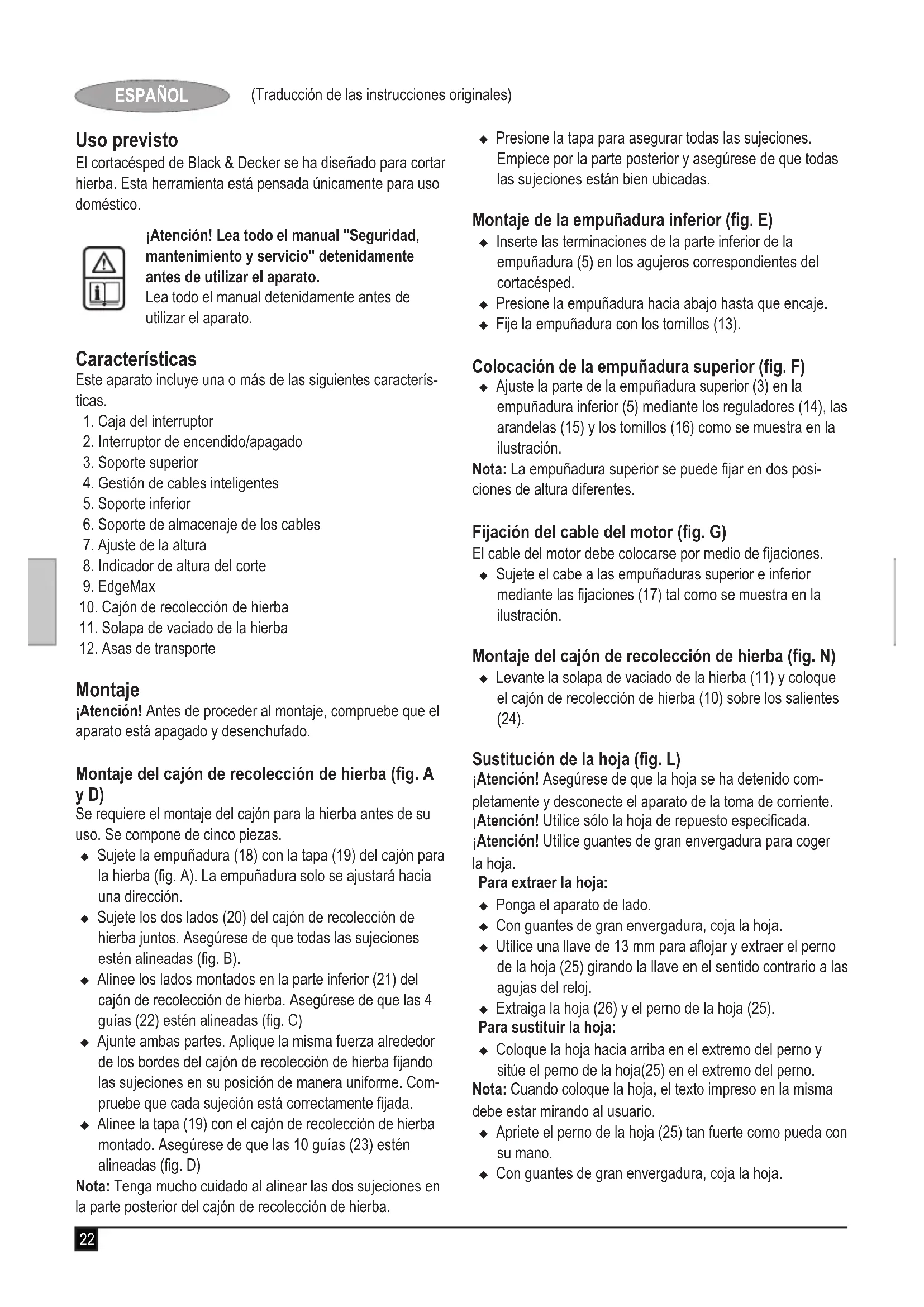

Kevin Hewitt Vice-President Global Engineering Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Verenigd Koninkrijk 15/09/201122 (Traducción de las instrucciones originales) ESPAÑOL Uso previsto El cortacésped de Black & Decker se ha diseñado para cortar hierba. Esta herramienta está pensada únicamente para uso doméstico. ¡Atención! Lea todo el manual "Seguridad, mantenimiento y servicio" detenidamente antes de utilizar el aparato. Lea todo el manual detenidamente antes de utilizar el aparato. Características Este aparato incluye una o más de las siguientes caracterís- ticas.

1. Caja del interruptor

2. Interruptor de encendido/apagado

4. Gestión de cables inteligentes

6. Soporte de almacenaje de los cables

7. Ajuste de la altura

8. Indicador de altura del corte

10. Cajón de recolección de hierba

11. Solapa de vaciado de la hierba

12. Asas de transporte

Montaje ¡Atención! Antes de proceder al montaje, compruebe que el aparato está apagado y desenchufado. Montaje del cajón de recolección de hierba (g. A y D) Se requiere el montaje del cajón para la hierba antes de su uso. Se compone de cinco piezas. u Sujete la empuñadura (18) con la tapa (19) del cajón para la hierba (g. A). La empuñadura solo se ajustará hacia una dirección. u Sujete los dos lados (20) del cajón de recolección de hierba juntos. Asegúrese de que todas las sujeciones estén alineadas (g. B). u Alinee los lados montados en la parte inferior (21) del cajón de recolección de hierba. Asegúrese de que las 4 guías (22) estén alineadas (g. C) u Ajunte ambas partes. Aplique la misma fuerza alrededor de los bordes del cajón de recolección de hierba jando las sujeciones en su posición de manera uniforme. Com- pruebe que cada sujeción está correctamente jada. u Alinee la tapa (19) con el cajón de recolección de hierba montado. Asegúrese de que las 10 guías (23) estén alineadas (g. D) Nota: Tenga mucho cuidado al alinear las dos sujeciones en la parte posterior del cajón de recolección de hierba. u Presione la tapa para asegurar todas las sujeciones. Empiece por la parte posterior y asegúrese de que todas las sujeciones están bien ubicadas. Montaje de la empuñadura inferior (g. E) u Inserte las terminaciones de la parte inferior de la empuñadura (5) en los agujeros correspondientes del cortacésped. u Presione la empuñadura hacia abajo hasta que encaje. u Fije la empuñadura con los tornillos (13). Colocación de la empuñadura superior (g. F) u Ajuste la parte de la empuñadura superior (3) en la empuñadura inferior (5) mediante los reguladores (14), las arandelas (15) y los tornillos (16) como se muestra en la ilustración. Nota: La empuñadura superior se puede jar en dos posi- ciones de altura diferentes. Fijación del cable del motor (g. G) El cable del motor debe colocarse por medio de jaciones. u Sujete el cabe a las empuñaduras superior e inferior mediante las jaciones (17) tal como se muestra en la ilustración. Montaje del cajón de recolección de hierba (g. N) u Levante la solapa de vaciado de la hierba (11) y coloque el cajón de recolección de hierba (10) sobre los salientes (24). Sustitución de la hoja (g. L) ¡Atención! Asegúrese de que la hoja se ha detenido com- pletamente y desconecte el aparato de la toma de corriente. ¡Atención! Utilice sólo la hoja de repuesto especicada. ¡Atención! Utilice guantes de gran envergadura para coger la hoja. Para extraer la hoja: u Ponga el aparato de lado. u Con guantes de gran envergadura, coja la hoja. u Utilice una llave de 13 mm para aojar y extraer el perno de la hoja (25) girando la llave en el sentido contrario a las agujas del reloj. u Extraiga la hoja (26) y el perno de la hoja (25). Para sustituir la hoja: u Coloque la hoja hacia arriba en el extremo del perno y sitúe el perno de la hoja(25) en el extremo del perno. Nota: Cuando coloque la hoja, el texto impreso en la misma debe estar mirando al usuario. u Apriete el perno de la hoja (25) tan fuerte como pueda con su mano. u Con guantes de gran envergadura, coja la hoja.23 (Traducción de las instrucciones originales) ESPAÑOL u Utilice una llave de 13 mm para apretar de forma segura el perno de la hoja (25)girando la llave en el sentido de las agujas del reloj. Uso ¡Atención! Deje que el aparato funcione a su ritmo. No la sobrecargue. Ajuste de la altura del corte (g. M1 y M2) La altura del corte se ajusta con el mecanismo de ajuste de altura central. Existen seis posiciones entre las que escoger. Para establecer la altura del corte u Tire la palanca de ajuste de altura(7) lejos del cuerpo de la unidad. u Mueva la palanca hacia la parte posterior del aparato para reducir la altura de corte. u Mueva la palanca hacia la parte frontal del aparato para aumentar la altura de corte. u Empuje la palanca de ajuste de altura(7) hacia una de las seis ubicaciones de altura. Nota: La altura de corte se puede ver en la altura del indica- dor de corte (8) en el lado de la unidad. Encendido y apagado (g. I) Encendido u Empuje y mantenga el botón de desbloqueo (27). u Tire el interruptor de encendido/apagado(2) hacia la empuñadura. u Suelte el botón de desbloqueo. Apagado u Suelte el interruptor de encendido/apagado (2). Atención: No intente nunca trabar un interruptor en la posición de encendido. Cortar (g. P1 y P2) (solo EMax38i, EMax42i y EMax42ri) Es recomendable utilizar el cortacésped tal y como se de- scribe en esta sección con el n de obtener unos resultados óptimos y reducir el riesgo de que se produzca un corte en el cable de alimentación. u Enganche el cable de alimentación a través del sistema de gestión de cables inteligentes(4) tal como se muestra en la ilustración (g. H). Asegúrese de que deja aproxi- madamente 100 cm de cable entre la caja del interrup- tor(1) y la jación de gestión de cables inteligentes(4). u Asegúrese de que la jación del cable se pueda deslizar libremente de una empuñadura a otra. u Coloque el resto del cable de alimentación en el césped, cerca del lugar por donde vaya a empezar a trabajar (posición 1 de la g. P1). u Encienda el aparato según las instrucciones anteriores. u Realice el procedimiento que se muestra en la g. P1 u Muévase desde la posición 1 a la posición 2. u Gire hacia la derecha sin pisar el cable y continúe hacia la posición 3. La jación del cable se deslizará de un lado de la empuñadura al otro y asegurará que el cable quede fuera de la hoja de corte. u Gire hacia la izquierda sin pisar el cable y muévase hacia la posición 4. La jación del cable se deslizará de un lado de la empuñadura al otro y asegurará que el cable quede fuera de la hoja de corte. u Repita el procedimiento anterior según lo necesite. Atención: No trabaje en dirección al cable, tal y como se muestra en la g. P2. Cortar (g. P1 y P2) (solo EMax34s y EMax34i) Es recomendable utilizar el cortacésped tal y como se de- scribe en esta sección con el n de obtener unos resultados óptimos y reducir el riesgo de que se produzca un corte en el cable de alimentación. u Coloque el resto del cable de alimentación en el césped, cerca del lugar por donde vaya a empezar a trabajar (posición 1 de la g. P1). u Encienda el aparato según las instrucciones anteriores. u Realice el procedimiento que se muestra en la g. P1 u Muévase desde la posición 1 a la posición 2. u Gire a la derecha y continúe hacia la posición 3. u Gire a la izquierda y continúe hacia la posición 4. u Repita el procedimiento anterior según lo necesite. Atención: No trabaje en dirección al cable, tal y como se muestra en la g. P2. EdgeMax (g. K1 y K2) EdgeMax le permite cortar el césped directamente hasta el borde de una pared o una valla (g K1). EdgeMax le permite cortar el césped con exactitud hasta la valla (g K2). u Con el cortacésped colocado en paralelo con el borde del césped. u Empuje el cortacésped a lo largo del borde del césped. Asegúrese de que el EdgeMax (9) está ligeramente por encima del borde del césped (g.K2) Compact&Go (g. J) (solo EMax34i, EMax38i, EMax42i y EMax42ri) Cuando el cajón de recolección de hierba esté lleno, puede compactar la hierba en el cajón de recolección. Puede deter- minar cómo está de lleno el cajón de recolección de hierba mirando a través de la solapa de vaciado de hierba (11). u Suelte el interruptor de encendido/apagado (2).24 (Traducción de las instrucciones originales) ESPAÑOL u Con el pie derecho, presione la palanca de compactación de hierba (29) hacia abajo hasta que quede jada en su lugar. Nota: La hierba del cajón de recolección ahora está comprimi- da en la parte posterior del cajón. Puede continuar cortando el césped hasta que el cajón de recolección de hierba esté lleno. Vaciado del cajón de recolección de hierba (g. J) (solo EMax34i, EMax38i, EMax42i y EMax42ri) u Suelte el interruptor de encendido/apagado (2). u Extraiga el cajón de recolección de hierba (10). u Vacíe el contenido del cajón por la parte frontal del cajón. u Coloque el cajón de recolección de hierba en el suelo y mantenga pulsado el botón de apertura de la palanca de compactación de hierba (30). u Levante la palanca de compactación de hierba (29) en posición vertical y deje el botón de apertura de la palanca (30). u Vacíe el contenido por la parte posterior del cajón. Vaciado del cajón de recolección de hierba (solo EMax34s) Cuando el cajón de recolección de hierba esté lleno, deberá vaciar la hierba del cajón de recolección. u Suelte el interruptor de encendido/apagado (2). u Extraiga el cajón de recolección de hierba (10). u Vacíe el contenido del cajón. Almacenaje de los cables (g. O) Los soportes del cable (6) ofrecen una forma segura y adecuada de almacenamiento del cable (31) cuando no se utiliza. u Enrolle el cable alrededor de los soportes del cable (6) formando un ocho. Transporte del cortacésped ¡Atención! Asegúrese de que la hoja se ha detenido com- pletamente y desconecte el aparato de la toma de corriente. u Es posible transportar el cortacésped mediante las asas de transporte correspondientes (12). Consejos para un uso óptimo u Si la altura de la hierba es superior a 10 cm aproximada- mente, realice dos cortes para obtener un resultado óp- timo. El primer corte debe realizarse con la altura máxima y, a continuación, debe utilizar una altura de corte media o baja. u Para obtener unos resultados óptimos, corte únicamente la hierba seca. Solución de problemas Si le pareciera que el aparato no funciona de forma adecuada, siga las instrucciones que se indican a continuación. Si no se resuelve el problema, póngase en contacto con un técnico autorizado de Black & Decker. ¡Atención! Antes de empezar, retire siempre el enchufe de la toma de corriente. Problema Causa posible Posible solución El aparato no funciona La alimentación está apagada Active la alimentación. Fusible defectuoso o fundido Sustituya el fusible Hierba demasiado larga Aumente la altura del corte y mueva la máquina hacia hierba más corta para empezar Interruptor térmico activado Deje que se enfríe el motor y aumente la altura del corte El aparato funciona de forma intermitente Interruptor térmico activado Deje que se enfríe el motor y aumente la altura del corte El aparato deja un acabado irregular o el motor trabaja con dicultad Altura del corte demasiado baja Aumente la altura del corte La hoja de corte no está alada Sustituya la hoja La parte inferior del aparato está atascada Compruebe debajo del aparato y límpielo como sea necesario (utilice siempre guantes de gran envergadura) La hoja está del revés Coloque la hoja correctamente25 (Traducción de las instrucciones originales) ESPAÑOL Ficha técnica EMax34sEMax34iType 1EMax38iType 1EMax42iEMax42riType 1Voltaje

230 230 230Tensión de entrada 1400 1600 1800Velocidad sin carga min

Valor cuadrático medio ponderado en frecuencia de la acel- eración según EN60335: = 3.2 m/s

Declaración de conformidad de la CE

DIRECTIVA DE MAQUINARIAS

DIRECTIVA SOBRE LA EMISIÓN DE RUIDO EN EXTERI- ORES

EMax34s / EMax34i / EMax38i / EMax42i / EMax42ri Black & Decker declara que los productos descritos en la "cha técnica" cumplen con las siguientes directrices: 2006/42/CE, EN 60335-1, EN 60335-2-77 2000/14/EC, cortacésped, L < 50 cm, Anexo VI, KEMA Quality B.V., Utrechtseweg 310, ED Arnhem Netherlands N.º de ID del departamento noticado: 0344 Nivel de intensidad acústica de acuerdo con la directiva 2000/14/CE (artículo 12, anexo III, L ≤ 50 cm):

(potencia acústica medida) 93 dB (A) incertidumbre (K) = 3 dB(A)

(potencia acústica garantizada) 96 dB(A) incertidumbre (K) = 3 dB(A) Estos productos también cumplen con la directiva 2004/108/ CE. Si desea obtener más información, póngase en contacto con Black & Decker a través de la siguiente dirección o consulte el dorso del manual. La persona que rma a continuación es responsable de la elaboración del archivo técnico y realiza esta declaración en nombre de Black & Decker.

8. Indicador da altura de corte

DIRECTIVA PARA MÁQUINAS

DIRECTIVA DE RUÍDO AMBIENTE

MENTE DE LA RED ELÉCTRICA. No utilice el aparato si el cable está dañado o desgastado. u Cuando utilice la herramienta, lleve siempre gafas pro- tectoras. Utilice una mascarilla protectora cuando trabaje en lugares de mucho polvo. Se debería proteger el oído siempre que el nivel de ruido resulte molesto. u Protéjase contra la electrocución. Evite el contacto del cuerpo con supercies conectadas a masa o tierra (por ejemplo verjas metálicas, farolas, etc.). Funcionamiento u No utilice el aparato con protecciones defectuosas o sin dispositivos de seguridad como, por ejemplo, deectores o recogedores de césped. u Utilice el aparato únicamente a la luz del día o con ilumi- nación articial adecuada. u No exponga el aparato a la lluvia. No utilice el aparato en condiciones de humedad y evite que penetren líquidos en su interior. Se recomienda no utilizar el aparato sobre césped mojado. u Manténgase en todo momento rmemente apoyado al suelo, especialmente cuando esté en pendiente. Tenga en cuenta que el césped recién cortado está húmedo y resbaladizo. No trabaje en pendientes pronunciadas. u Trabaje en sentido transversal a la pendiente, nunca hacia arriba o abajo. Tenga sumo cuidado al cambiar de sentido en las pendientes. u No corte el césped en cuestas demasiado pronunciadas. u Camine, nunca corra mientras usa el aparato. No dirija el aparato hacia usted ni camine hacia atrás cuando utilice el aparato. u Siga las instrucciones para encender el aparato y man- tenga los pies alejados de la hoja. u No encienda el aparato cuando se encuentra delante de la abertura de expulsión de residuos. u No levante el aparato cuando lo encienda, excepto si es necesario levantar el aparato para arrancarlo. En ese caso, no levante el aparato más de lo imprescindible- mente necesario y levante sólo la parte que esté lejos del usuario. Asegúrese de mantener ambas manos en posición de trabajo antes de volver a dejar el aparato en el suelo. u Si debe levantar el aparato y transportarlo para atravesar supercies que no sean de césped o para dirigirse al área de trabajo, apague el aparato y espere a que las cuchillas se detengan por completo. u No levante ni transporte el aparato hasta que la hoja se detenga por completo. u Mantenga las manos y los pies apartados de la hoja. No coloque las manos ni los pies cerca o debajo de piezas giratorias. u Manténgase alejado en todo momento de las aberturas de expulsión de residuos.23 (Traducción de las instrucciones originales) ESPAÑOL u Antes de dejar el aparato sin vigilancia o de eliminar una obstrucción, o cuando se disponga a cambiar, limpiar o revisar alguna de sus piezas, apáguelo, desenchufe el cable de la toma de corriente y asegúrese de que las piezas móviles se han detenido por completo. Después de golpear un objeto extraño. Compruebe los daños del aparato y repárelo antes de volver a empezar a utilizarlo. u Si el aparato empieza a vibrar de forma inusual o si choca con un objeto extraño, apague el aparato y desenchufe el cable de la toma de corriente. Compruebe los daño del aparado, sustituya o repare las piezas dañadas y je las piezas sueltas. u Tenga sumo cuidado en mantener el cable de aliment- ación lejos de la hoja. Tenga cuidado con la posición del cable en todo momento. u Después de apagar el aparato, el motor continuará en marcha durante unos segundos. No intente forzar la hoja para que se pare. Mantenimiento y almacenamiento u Antes de utilizarlo, compruebe que el aparato no tiene piezas dañadas o defectuosas. Compruebe que las piezas móviles se encuentran correctamente alineadas y en buenas condiciones, que no hay piezas rotas, y que los dispositivos de protección e interruptores están en buenas condiciones, así como cualquier otro elemento que pudiera afectar al funcionamiento de la herramienta. Asegúrese de que el aparato funciona correctamente y realiza las funciones para las que ha sido diseñado. No utilice el aparato con protecciones o cierres dañados ni mal colocados. No utilice el aparato si presenta alguna pieza dañada o defectuosa. No utilice el aparato con un interruptor defectuoso. Solicite al servicio técnico autori- zado la reparación o sustitución de las piezas dañadas o defectuosas. u Compruebe con regularidad que el cable no ha sufrido daños. Si se llegase a dañar el cable, deberá ser sustituido por un agente autorizado para evitar cualquier situación de riesgo. Inspeccione los cables de extensión periódicamente. Si el cable de extensión está dañado o es defectuoso, sustitúyalo inmediatamente. u Mantenga todas las tuercas, pernos y tornillos del aparato apretados para asegurar unas condiciones de trabajo seguras. u Compruebe que el recolector de hierba no está dañado o desgastado y sustitúyalo si es necesario. No utilice nunca el aparato sin este recolector. u Tenga cuidado durante el ajuste del aparato para evitar que se le enganchen los dedos entre las hojas en mov- imiento y las piezas jas del aparato. u Cuando revise las hojas tenga cuidado porque, aunque la fuente de alimentación esté desconectada, aún se pueden mover. . u Cuando no lo utilice, el aparato se debe almacenar en un lugar seco. Los niños no deben tener acceso a los aparatos guardados. u Deje enfriar siempre el aparato antes de guardarlo. u Asegúrese de que sólo se utilizan los repuestos de corte del tipo correcto. u Utilice únicamente piezas de repuesto y accesorios recomendados por Black & Decker. Instrucciones de seguridad adicionales para cortacéspedes u Ninguna persona (incluyendo niños) con capacidades físicas, sensoriales o mentales disminuidas, o que carezca de experiencia y conocimientos, debe utilizar este aparato, salvo que haya recibido supervisión o formación con respecto al uso del aparato por parte de una persona responsable de su seguridad. u Los niños deben vigilarse en todo momento para garanti- zar que el aparato no se toma como elemento de juego. u Si el cable de alimentación está dañado, haga que lo sustituya el fabricante o un centro de asistencia técnica autorizado de Black & Decker para evitar cualquier situación de riesgo. Riesgos residuales. El uso de esta herramienta puede producir riesgos residuales adicionales no incluidos en las advertencias de seguridad adjuntas. Estos riesgos se pueden generar por un uso incor- recto, demasiado prolongado, etc. El cumplimiento de las normas de seguridad correspondientes y el uso de dispositivos de seguridad no evitan ciertos riesgos residuales. Estos riesgos incluyen: u Lesiones producidas por el contacto con piezas móviles. u Lesiones producidas por el contacto con piezas calientes. u Lesiones producidas al cambiar cualquier pieza o acceso- rio. u Lesiones producidas al usar el aparato por un tiempo demasiado prolongado. Cuando utilice cualquier aparato durante períodos de tiempo prolongados, asegúrese de realizar pausas con frecuencia. Seguridad de terceros u Ninguna persona (incluyendo niños) con capacidades físicas, sensoriales o mentales disminuidas, o que carezca de experiencia y conocimientos, debe utilizar este aparato, salvo que haya recibido supervisión o formación con respecto al uso del aparato por parte de una persona responsable de su seguridad. u Los niños deben vigilarse en todo momento para garanti- zar que el aparato no se toma como elemento de juego.24 (Traducción de las instrucciones originales) ESPAÑOL Símbolos de advertencia El aparato cuenta con los siguientes símbolos de advertencia: ¡Atención! Lea el manual antes de utilizar el aparato.

No exponga el aparato a la lluvia ni a la humedad. Antes de revisar un cable dañado, retire siempre la clavija del enchufe de corriente. Tenga cuidado de no utilizar el aparato si el cable está estropeado.

Tenga cuidado con los objetos que salen volando. Mantenga a otras personas alejadas de la zona de corte. Tenga cuidado con las cuchillas aladas. Mantenga el cable alejado de las hojas de corte. Una vez apagada la máquina, las cuchillas continuarán girando.

Directiva 2000/14/CE sobre la potencia acústica garantizada. Seguridad eléctrica

¡Atención! Esta herramienta lleva un doble aislamiento; por lo tanto, no requiere una toma a tierra. Compruebe siempre que la tensión de la red corresponda con el valor indicado en la placa de datos de la herramienta. u Si se dañara el cable de alimentación, deberá ser sustituido por el fabricante o por un centro de asistencia técnica autorizado de Black & Decker para evitar cualquier situación de riesgo. u Se puede incrementar la seguridad eléctrica mediante la utilización de un dispositivo de corriente residual (RCD) de alta sensibilidad de 30 mA. Utilización de un cable de prolongación u Utilice siempre un cable de prolongación adecuado para la entrada de corriente de esta herramienta (consulte la cha técnica). El cable de prolongación debe ser adecua- do para su uso en exteriores y presentar las indicaciones oportunas. Se puede utilizar un cable de prolongación HO5VV-F de 1,5 mm2 y de hasta 30 m sin pérdida de rendimiento del producto. Antes de utilizar el cable de prolongación, compruebe que no está dañado, gastado o deteriorado. Si está dañado o defectuoso, sustitúyalo. Cuando utilice una bobina de cable, desenrolle siempre todo el cable. Mantenimiento El aparato de Black & Decker se ha diseñado para que funcione durante un largo período de tiempo con un manten- imiento mínimo. El funcionamiento satisfactorio continuado depende de un cuidado apropiado y una limpieza periódica del aparato. ¡Atención! Antes de realizar el mantenimiento del aparato, primero debe apagarlo y desenchufarlo. u Mantenga el aparato limpio y seco.u Limpie periódicamente las ranuras de ventilación con un cepillo limpio y seco. u Utilice periódicamente un raspador sin lo para eliminar los restos de hierba y la suciedad acumulada debajo del protector. u Para limpiar el aparato, utilice únicamente un jabón suave y un paño húmedo. Evite que penetre líquido en el interior de la herramienta y nunca sumerja ninguna parte de esta en líquido. No utilice limpiadores de base abrasiva o disolventes. Mantenimiento de la hoja u Extraiga la hierba y el polvo de la cuchilla de forma regular. u Cuando comience la temporada de jardinería, examine cuidadosamente las condiciones de la hoja. u Si la hoja está muy mellada, afílela o sustitúyala.u Si la hoja está dañada o desgastada, coloque una nueva. Protección del medio ambiente

¡Atención! Recogida selectiva. No se debe desechar este producto con el resto de residuos domésticos.25 (Traducción de las instrucciones originales) ESPAÑOL Si llegase el momento en que fuese necesario sustituir su producto Black & Decker o si este dejase de tener utilidad para usted, no lo deseche junto con los residuos domésticos. Sepárelo para su recogida selectiva.
