BRUKSANVISNING EMAX38 BLACK & DECKER

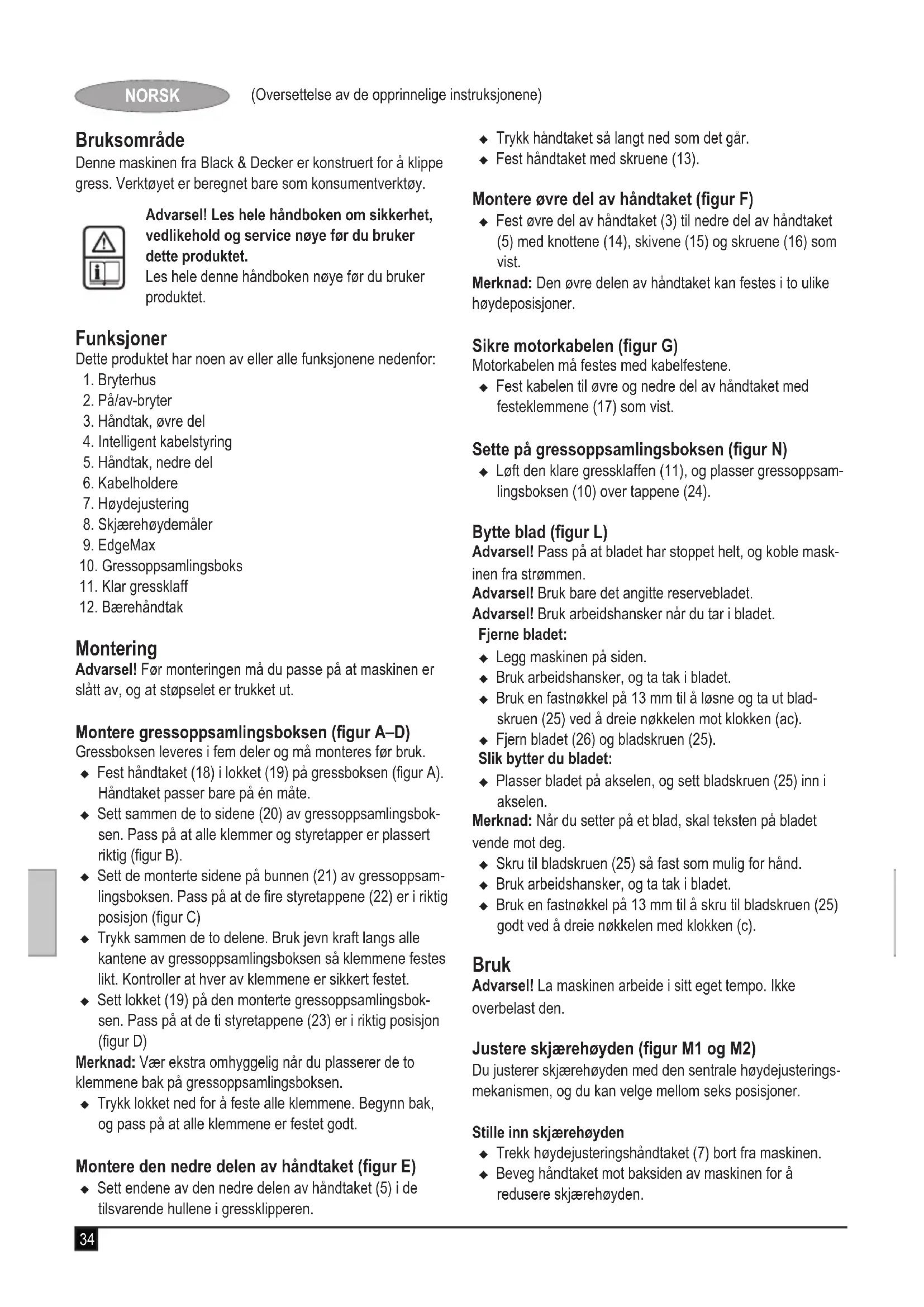

Kevin Hewitt Vice-President Global Engineering Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Storbritannien 15/09/201134 (Oversettelse av de opprinnelige instruksjonene) NORSK Bruksområde Denne maskinen fra Black & Decker er konstruert for å klippe gress. Verktøyet er beregnet bare som konsumentverktøy. Advarsel! Les hele håndboken om sikkerhet, vedlikehold og service nøye før du bruker dette produktet. Les hele denne håndboken nøye før du bruker produktet. Funksjoner Dette produktet har noen av eller alle funksjonene nedenfor:

10. Gressoppsamlingsboks

Montering Advarsel! Før monteringen må du passe på at maskinen er slått av, og at støpselet er trukket ut. Montere gressoppsamlingsboksen (gur A–D) Gressboksen leveres i fem deler og må monteres før bruk. u Fest håndtaket (18) i lokket (19) på gressboksen (gur A). Håndtaket passer bare på én måte. u Sett sammen de to sidene (20) av gressoppsamlingsbok- sen. Pass på at alle klemmer og styretapper er plassert riktig (gur B). u Sett de monterte sidene på bunnen (21) av gressoppsam- lingsboksen. Pass på at de re styretappene (22) er i riktig posisjon (gur C) u Trykk sammen de to delene. Bruk jevn kraft langs alle kantene av gressoppsamlingsboksen så klemmene festes likt. Kontroller at hver av klemmene er sikkert festet. u Sett lokket (19) på den monterte gressoppsamlingsbok- sen. Pass på at de ti styretappene (23) er i riktig posisjon (gur D) Merknad: Vær ekstra omhyggelig når du plasserer de to klemmene bak på gressoppsamlingsboksen. u Trykk lokket ned for å feste alle klemmene. Begynn bak, og pass på at alle klemmene er festet godt. Montere den nedre delen av håndtaket (gur E) u Sett endene av den nedre delen av håndtaket (5) i de tilsvarende hullene i gressklipperen. u Trykk håndtaket så langt ned som det går. u Fest håndtaket med skruene (13). Montere øvre del av håndtaket (gur F) u Fest øvre del av håndtaket (3) til nedre del av håndtaket (5) med knottene (14), skivene (15) og skruene (16) som vist. Merknad: Den øvre delen av håndtaket kan festes i to ulike høydeposisjoner. Sikre motorkabelen (gur G) Motorkabelen må festes med kabelfestene. u Fest kabelen til øvre og nedre del av håndtaket med festeklemmene (17) som vist. Sette på gressoppsamlingsboksen (gur N) u Løft den klare gressklaffen (11), og plasser gressoppsam- lingsboksen (10) over tappene (24). Bytte blad (gur L) Advarsel! Pass på at bladet har stoppet helt, og koble mask- inen fra strømmen. Advarsel! Bruk bare det angitte reservebladet. Advarsel! Bruk arbeidshansker når du tar i bladet. Fjerne bladet: u Legg maskinen på siden. u Bruk arbeidshansker, og ta tak i bladet. u Bruk en fastnøkkel på 13 mm til å løsne og ta ut blad- skruen (25) ved å dreie nøkkelen mot klokken (ac). u Fjern bladet (26) og bladskruen (25). Slik bytter du bladet: u Plasser bladet på akselen, og sett bladskruen (25) inn i akselen. Merknad: Når du setter på et blad, skal teksten på bladet vende mot deg. u Skru til bladskruen (25) så fast som mulig for hånd. u Bruk arbeidshansker, og ta tak i bladet. u Bruk en fastnøkkel på 13 mm til å skru til bladskruen (25) godt ved å dreie nøkkelen med klokken (c). Bruk Advarsel! La maskinen arbeide i sitt eget tempo. Ikke overbelast den. Justere skjærehøyden (gur M1 og M2) Du justerer skjærehøyden med den sentrale høydejusterings- mekanismen, og du kan velge mellom seks posisjoner. Stille inn skjærehøyden u Trekk høydejusteringshåndtaket (7) bort fra maskinen. u Beveg håndtaket mot baksiden av maskinen for å redusere skjærehøyden.35 (Oversettelse av de opprinnelige instruksjonene) NORSK u Beveg håndtaket mot forsiden av maskinen for å øke skjærehøyden. u Skyv høydejusteringshåndtaket (7) inn i én av de seks høydejusteringsposisjonene. Merknad: Du kan se skjærehøyden på skjærehøydemåleren (8) på siden av maskinen. Slå på og av (gur I) Slå på u Trykk inn og hold utløserknappen (27). u Trekk på/av-bryteren (2) mot håndtaket. u Slipp utløserknappen. Slå av u Slipp på/av-bryteren (2). Advarsel! Du må aldri forsøke å låse en bryter i stillingen "på". Klippe (gur P1 og P2) (bare EMax38i, EMax42i og EMax42ri) Vi anbefaler at du bruker gressklipperen som vist i denne delen for å oppnå best mulig resultat og redusere risikoen for å kutte strømledningen. u Før strømkabelen gjennom systemet for intelligent kabel- styring (4) som vist (gur H), og sørg for at det er ca. 100 cm kabel mellom bryterhuset (1) og festet for intelligent kabelstyring (4). u Pass på at kabelfestet kan gli fritt fra den ene siden av håndtaket til den andre. u Legg det meste av strømledningen på plenen i nærheten av startpunktet (posisjon 1 i gur P1). u Slå maskinen på som beskrevet ovenfor. u Gå frem som vist i gur P1. u Beveg deg fra posisjon 1 til posisjon 2. u Snu til høyre, gå over kabelen, og fortsett mot posisjon 3. Kabelen glir fra den ene siden av håndtaket til den andre, og dette sikrer at kabelen holdes unna skjærebladet. u Snu til venstre, gå over kabelen, og gå mot posisjon 4. Kabelen glir fra den ene siden av håndtaket til den andre, og dette sikrer at kabelen holdes unna skjærebladet. u Gjenta fremgangsmåten ovenfor etter behov. Advarsel! Ikke arbeid mot kabelen som vist i gur P2. Klippe (gur P1 og P2) (bare EMax34s og EMax34i) Vi anbefaler at du bruker gressklipperen som vist i denne delen for å oppnå best mulig resultat og redusere risikoen for å kutte strømledningen. u Legg det meste av strømledningen på plenen i nærheten av startpunktet (posisjon 1 i gur P1). u Slå maskinen på som beskrevet ovenfor. u Gå frem som vist i gur P1. u Beveg deg fra posisjon 1 til posisjon 2. u Snu mot høyre, og fortsett mot posisjon 3. u Snu mot venstre, og fortsett mot posisjon 4. u Gjenta fremgangsmåten ovenfor etter behov. Advarsel! Ikke arbeid mot kabelen som vist i gur P2. EdgeMax (gur K1 og K2) Med EdgeMax kan du klippe gress helt ut til kanten ved en vegg eller et gjerde (gur K1). Med EdgeMax kan du klippe gress nøyaktig helt ut til kanten av plenen (gur K2). u Hold gressklipperen parallelt med kanten av plenen. u Skyv gressklipperen langs kanten av plenen. Sørg for at EdgeMax (9) er litt utenfor kanten av plenen (gur K2) Compact&Go (gur J) (bare EMax34i, EMax38i, EMax42i og EMax42ri) Når gressoppsamlingsboksen er full, kan du komprimere gresset i oppsamlingsboksen. Du kan fastslå hvor full gressoppsamlingsboksen er ved å se gjennom den klare gressklaffen (11). u Slipp på/av-bryteren (2). u Bruk høyre fot, og trykk gresskomprimeringsspaken (29) helt ned til den låses. Merknad: Gresset i gressoppsamlingsboksen er nå klemt sammen bak i boksen. Du kan fortsette å klippe til gressopp- samlingsboksen er full. Tømme gressoppsamlingsboksen (gur J) (bare EMax34i, EMax38i, EMax42i og EMax42ri) u Slipp på/av-bryteren (2). u Ta av gressoppsamlingsboksen (10). u Tøm ut innholdet fra forsiden av boksen. u Sett gressoppsamlingsboksen på bakken, og trykk inn og hold utløserknappen for gresskomprimering(30). u Løft gresskomprimeringsspaken (29) til loddrett stilling, og slipp utløserknappen for gresskomprimering (30). u Tøm ut innholdet fra baksiden av boksen. Tømme gressoppsamlingsboksen (bare EMax34s) Når gressoppsamlingsboksen er full, bør du tømme ut gresset. u Slipp på/av-bryteren (2). u Ta av gressoppsamlingsboksen (10). u Tøm ut innholdet fra boksen. Oppbevaring av kabler (gur O) Med kabelholderne (6) kan du oppbevare kabelen (31) sikkert og praktisk når den ikke er i bruk. u Kveil kabelen rundt kabelholderne (6) i et åttetallsmønster.36 (Oversettelse av de opprinnelige instruksjonene) NORSK Bære gressklipperen Advarsel! Pass på at bladet har stoppet helt, og koble mask- inen fra strømmen. u Du kan bære gressklipperen i de praktiske bærehåndtak- ene (12). Råd for optimal bruk u Hvis gresset er lengre enn ca. 10 cm, klipper du to ganger for å få et bedre resultat. Først klipper du med maksimal skjærehøyde, og deretter bruker du lav eller middels høyde. u Klipp bare tørt gress for å få best mulig resultat. Problemløsing Hvis det ikke virker som maskinen fungerer riktig, følger du instruksjonene nedenfor. Hvis problemet ikke løses, kontakter du ditt lokale Black & Decker-serviceverksted. Advarsel! Ta støpselet ut av kontakten før du fortsetter. Problem Mulig årsak Mulig løsning Maskinen virker ikke Strømmen er slått av Slå strømmen på Sikring har feil / er gått Bytt sikring Gresset er for langt Øk skjærehøyden, og ytt maskinen til kortere gress for å starte Varmesikring aktivert La motoren kjølne, og øk skjærehøyden Maskinen fungerer av og til Varmesikring aktivert La motoren kjølne, og øk skjærehøyden Maskinen kutter ujevnt, eller motoren arbeider tungt Skjærehøyden er for lav Øk skjærehøyden Skjærebladet er sløvt Bytt bladet Undersiden av maskinen er tettet til Kontroller undersiden av maskinen, og fjern gress etter behov (bruk alltid arbeidshansker) Bladet er montert opp-ned Monter bladet riktig Tekniske data EMax34s EMax34i Type 1 EMax38i Type 1 EMax42i EMax42ri Type 1 Spenning

Vektet vibrasjonsverdi for hånd/arm i samsvar med EN60335: = 3.2 m/s

(Oversettelse av de opprinnelige instruksjonene) NORSK EF-samsvarserklæring MASKINDIREKTIV

Ikke utsett maskinen for regn eller høy fuktighet. Trekk alltid støpselet ut av kontakten før du in- spiserer en ødelagt ledning. Ikke bruk maskinen hvis ledningen er skadet.

Se opp for gjenstander som kastes. Hold per- soner i nærheten borte fra skjæreområdet. Se opp for skarpe blader. Hold kabelen borte fra skjærebladene.36 (Oversettelse av de opprinnelige instruksjonene) NORSK Bladene vil fortsette å rotere etter at maskinen er slått av.

Advarsel! Dette apparatet er dobbeltisolert. Jording er derfor ikke nødvendig. Kontroller alltid at strømforsyningen er i overensstemmelse med spenningen på typeskiltet. u Hvis strømledningen blir skadet, må den skiftes av produsenten eller et autorisert Black & Decker-service- senter så man unngår fare. u Elektrisk sikkerhet kan forbedres ytterligere ved bruk av jordfeilbryter på 30 mA med høy følsomhet (RCD). Bruke skjøteledning u Bruk alltid en godkjent skjøteledning som passer til inngangseffekten for dette verktøyet (se tekniske data). Skjøteledningen må passe for utendørs bruk og skal være merket i samsvar med dette. Opptil 30 m 1,5 mm² HO5VV V-F-skjøteledning kan brukes uten tap av ytelse for produktet. Før bruk må du undersøke skjøteledningen for tegn på skade, slitasje og aldring. Bytt skjøteledningen hvis den er skadet eller defekt. Når du bruker kabelsnelle, må du alltid rulle ut kabelen helt. Vedlikehold Black & Decker-produktet er konstruert for å være i drift over lengre tid med et minimum av vedlikehold. Det er avhengig av riktig stell og regelmessig rengjøring for å fungere som det skal til enhver tid. Advarsel! Før du utfører vedlikehold på maskinen, må du slå den av og trekke ut støpselet. u Hold maskinen ren og tørr.u Rengjør ventilasjonssporene regelmessig med en ren, tørr malerkost. u Bruk et butt skraperedskap regelmessig for å fjerne gress og jord fra undersiden av vernet. u Maskinen rengjøres bare med mild såpe og en fuktig klut. La det aldri komme væske inn i verktøyet og senk aldri noen deler av verktøyet ned i væske. Ikke bruk slipende eller løsemiddelbaserte rengjøringsmidler. Vedlikehold av bladet u Fjern gress og jord regelmessig fra bladet.u Undersøk tilstanden til bladet nøye før hagesesongen begynner. u Hvis bladet er veldig sløvt, skjerper eller bytter du bladet.u Hvis bladet er skadet eller slitt, monterer du nytt blad. Miljø
