MANUAL DE USUARIO HND 715T86S HOOVER

Cubiertos (EN 50242) Capacidad con cacerolas y platos Presión admitida en la instalación eléctrica Amperios fusibles Potencia máxima absorbida Tensión

9 personas Min. 0,08 - Max 0,8 MPa (véase placa de características) (véase placa de características) (véase placa de características)

DESCRIPCION DE LOS MANDOS

DATOS TÉCNICOS: DIMENSIONES: Altura Profundidad Ancho Medida con puerta abierta

con plano de trabajo

sin plano de trabajo

A Tecla “MARCHA/PARO” B Tecla "ECO" C Tecla "POWER" D Tecla “1/2 FLEXI” E Tecla “INICIO DIFERIDO” F Apertura puerta G Teclas “PROGRAMAS” H Señalación luminosa "FIN SAL" I Señalación luminosa "FIN ABRILLANTADOR" L LEDs “FASES DE LAVADO"

N LEDs “SELECCIÓN PROGRAMA” O LEDs “SELECCIÓN OPCIÓN”

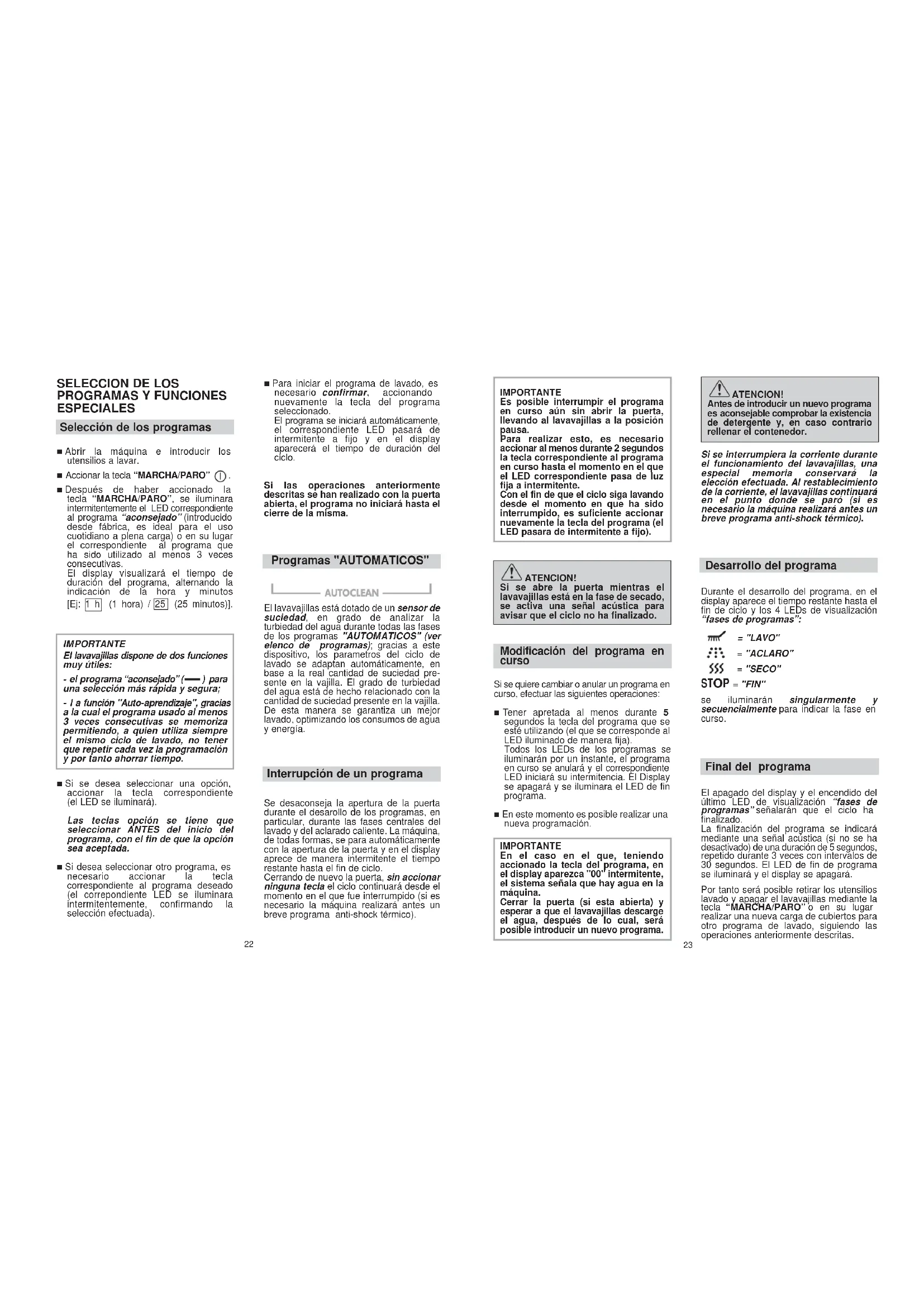

ESPECIALES Selección de los programas ■ Abrir la máquina e introducir los utensilios a lavar. ■ Accionar la tecla “MARCHA/PARO” . ■ Después de haber accionado la tecla “MARCHA/PARO”, se iluminara intermitentemente el LED correspondiente al programa “aconsejado” (introducido desde fábrica, es ideal para el uso cuotidiano a plena carga) o en su lugar el correspondiente al programa que ha sido utilizado al menos 3 veces consecutivas. El display visualizará el tiempo de duración del programa, alternando la indicación de la hora y minutos [Ej: 1 h (1 hora) / 25 (25 minutos)]. IMPORTANTE El lavavajillas dispone de dos funciones muy útiles: - el programa “aconsejado” ( ) para una selección más rápida y segura; -la función "Auto-aprendizaje", gracias a la cual el programa usado al menos 3 veces consecutivas se memoriza permitiendo, a quien utiliza siempre el mismo ciclo de lavado, no tener que repetir cada vez la programación y por tanto ahorrar tiempo. ■ Si se desea seleccionar una opción, accionar la tecla correspondiente (el LED se iluminará). Las teclas opción se tiene que seleccionar ANTES del inicio del programa, con el fin de que la opción sea aceptada. ■ Si desea seleccionar otro programa, es necesario accionar la tecla correspondiente al programa deseado (el correpondiente LED se iluminara intermitentemente, confirmando la selección efectuada). ■ Para iniciar el programa de lavado, es necesario confirmar, accionando nuevamente la tecla del programa seleccionado. El programa se iniciará automáticamente, el correspondiente LED pasará de intermitente a fijo y en el display aparecerá el tiempo de duración del ciclo. Si las operaciones anteriormente descritas se han realizado con la puerta abierta, el programa no iniciará hasta el cierre de la misma. Programas "AUTOMATICOS" El lavavajillas está dotado de un sensor de suciedad, en grado de analizar la turbiedad del agua durante todas las fases de los programas "AUTOMATICOS" (ver elenco de programas); gracias a este dispositivo, los parametros del ciclo de lavado se adaptan automáticamente, en base a la real cantidad de suciedad pre- sente en la vajilla. El grado de turbiedad del agua está de hecho relacionado con la cantidad de suciedad presente en la vajilla. De esta manera se garantiza un mejor lavado, optimizando los consumos de agua y energía. Interrupción de un programa Se desaconseja la apertura de la puerta durante el desarollo de los programas, en particular, durante las fases centrales del lavado y del aclarado caliente. La máquina, de todas formas, se para automáticamente con la apertura de la puerta y en el display aprece de manera intermitente el tiempo restante hasta el fin de ciclo. Cerrando de nuevo la puerta, sin accionar ninguna tecla el ciclo continuará desde el momento en el que fue interrumpido (si es necesario la máquina realizará antes un breve programa anti-shock térmico).

IMPORTANTE Es posible interrumpir el programa en curso aún sin abrir la puerta, llevando al lavavajillas a la posición pausa. Para realizar esto, es necesario accionar al menos durante 2 segundos la tecla correspondiente al programa en curso hasta el momento en el que el LED correspondiente pasa de luz fija a intermitente. Con el fin de que el ciclo siga lavando desde el momento en que ha sido interrumpido, es suficiente accionar nuevamente la tecla del programa (el LED pasara de intermitente a fijo). ATENCION! Si se abre la puerta mientras el lavavajillas está en la fase de secado, se activa una señal acústica para avisar que el ciclo no ha finalizado. Modificación del programa en curso Si se quiere cambiar o anular un programa en curso, efectuar las siguientes operaciones: ■ Tener apretada al menos durante 5 segundos la tecla del programa que se esté utilizando (el que se corresponde al LED iluminado de manera fija). Todos los LEDs de los programas se iluminarán por un instante, el programa en curso se anulará y el correspondiente LED iniciará su intermitencia. El Display se apagará y se iluminara el LED de fin programa. ■ En este momento es posible realizar una nueva programación. IMPORTANTE En el caso en el que, teniendo accionado la tecla del programa, en el display aparezca "00" intermitente, el sistema señala que hay agua en la máquina. Cerrar la puerta (si esta abierta) y esperar a que el lavavajillas descarge el agua, después de lo cual, será posible introducir un nuevo programa. ATENCION! Antes de introducir un nuevo programa es aconsejable comprobar la existencia de detergente y, en caso contrario rellenar el contenedor. Si se interrumpiera la corriente durante el funcionamiento del lavavajillas, una especial memoria conservará la elección efectuada. Al restablecimiento de la corriente, el lavavajillas continuará en el punto donde se paró (si es necesario la máquina realizará antes un breve programa anti-shock térmico). Desarrollo del programa Durante el desarrollo del programa, en el display aparece el tiempo restante hasta el fin de ciclo y los 4 LEDs de visualización “fases de programas”: = "LAVO" = "ACLARO" = "SECO" STOP = "FIN" se iluminarán singularmente y secuencialmente para indicar la fase en curso. Final del programa El apagado del display y el encendido del último LED de visualización “fases de programas” señalarán que el ciclo ha finalizado. La finalización del programa se indicará mediante una señal acústica (si no se ha desactivado) de una duración de 5 segundos, repetido durante 3 veces con intervalos de 30 segundos. El LED de fin de programa se iluminará y el display se apagará. Por tanto será posible retirar los utensilios lavado y apagar el lavavajillas mediante la tecla “MARCHA/PARO” o en su lugar realizar una nueva carga de cubiertos para otro programa de lavado, siguiendo las operaciones anteriormente descritas.24 Teclas opciónes IMPORTANTE Las opciones eventualmente seleccionadas DEBEN ser activadas o desactivadas, ANTES de iniciar el programa. Tecla "ECO" Esta opción permite un ahorro de tiempo y de energía cercano al 20%, reduciendo el calentamiento final del agua y el tiempo de secado durante el último aclarado. Se aconseja para el lavados nocturnos que no requieren extraer rapidamente la vajilla lavada, perfectamente seca. Para obtener un mejor secado, se aconseja entreabrir la puerta al final del ciclo, para favorecer la circulación natural del aire en el lavavajillas. Tecla "POWER" Accionando esta tecla se aumenta la intensidad del ciclo seleccionado, añadiéndo un aclarado y, donde esté previsto, aumentarndo la temperatura del agua en la fase final de lavado. La tecla “POWER” permite eliminar con mayor intensidad la suciedad dificil, garantizando siempre los mejores resultados. Se aconseja para vajilla muy sucia o cuando no habiéndo efectuado rapidamente un lavado, la suciedad se haya secado. Tecla “1/2 FLEXI” A fin de adaptarse mejor a sus exigencias, este lavavajillas, además de las funciones normales de lavado de la vajilla situada en los cestos superior e inferior permite, gracias a la tecla “1/2 FLEXI”:

1) Media carga cesto superior

Seleccionando esta función, lavará la vajilla situada en el cesto superior.

2) Media carga cesto inferior

Seleccionando esta función, lavará la vajilla situada en el cesto inferior. Tecla "INICIO DIFERIDO" Esta tecla permite programar el inicio del ciclo de lavado, con una antelación comprendida entre 1 y 23 horas. Para introducir el inicio diferido proceder de la siguiente manera: ■ Accionar la tecla "INICIO DIFERIDO" (en el display aparecerá"00"). ■ Accionar nuevamente la tecla para incrementar el inicio diferido en horas (cada presión se incrementa la antelación en 1 hora, hasta un máximo de 23). ■ Para iniciar la cuenta atrás, accionar la tecla del programa seleccionado (el LED correspondiente pasará de luz intermitente a luz fija y en el display se visualizará el tiempo que falta para el inicio del ciclo de lavado). Al final de la cuenta atrás, el programa iniciará automáticamente y en el display se verá la duración del ciclo seleccionado. Si se desea anular el inicio diferido proceder de la siguiente manera: ■ Accionar la tecla del programa seleccionado durante al menos 5 segundos. ■ La confirmación de la anulación de inicio diferido, se obtendrá en el momento en el que el LED del programa seleccionado pasa de luz fija a intermitente, el display se apagará y el LED de fin programa se iluminará (también las opciones eventualmente seleccionadas serán anuladas y los LEDs correspondientes se apagarán). ■ En este momento, si se desea iniciar un ciclo de lavado, será necesario introducir nuevamente el programa deseado y eventualmente seleccionar las teclas opción, como se indica en el párrafo "SELECCIÓN DE LOS PROGRAMAS".

Apagar la lavadora, abrir el grifo, reintroducir el ciclo a utilizar. Verificar si el tubo de descarga esta doblado o el sifón y/o filtros estan obstruidos. Si la anomalia persiste, llamar al Servicio de Asistencia Técnica Verificar si el tubo de descarga esta doblado o el sifón y/o filtros estan obstruidos. Si la anomalia persiste, llamar al Servicio de Asistencia Técnica Es necesario dirigirse al Servicio de Asistencia Técnica. Es necesario dirigirse al Servicio de Asistencia Técnica. Limpiar placa filtrante. Si la anomalia persiste, llamar al Servicio de Asistencia Técnica

ANOMALIA CAUSA REMEDIO

En el display aparece E2 acompañado de una señal acústica. En el display aparece

acompañado de una señal acústica. En el display aparece

acompañado de una señal acústica. En el display aparece

acompañado de una señal acústica. En el display aparece

acompañado de una señal acústica. En el display aparece E8 o Ei acompañados de una señal acústica. Falta de agua (grifo del agua cerrado). La machina no puede descargar el agua de la cuba. Pérdida de agua. Rotura del control electrónico de la temperatura. Rotura del control electrónico. El elemento calentador del agua no funciona correctamente o placa filtrante sucia. Exclusión alarma La función de alarma acústica puede ser desactivada del siguiente modo: ■ Con el lavavajillas apagado, mantener accionado por unos instantes la segunda tecla opción (desde la izquierda) y simultáneamente accionar la tecla "MARCHA/PARO". ■ En el display aparecerá "b1" que significa que la alarma está activada. ■ Accionando nuevamente (durante los siguientes 5 segundos) la misma tecla opción (segunda desde la izquierda) aparecerá en el display "b0" que significará que la alarma está desactivada. ■ Esperar la señal acústica que indicará que la modificación ha sido memorizada. ■ Para reactivar la alarma, seguir el mismo procedimiento ( aparecerá "b1" en el display, que significará que la alarma ha sido activada). ATENCION! Para evitar que se dispare el dispositivo de seguridad anti-desbordamiento, se recomienda no mover o inclinar el lavavajillas durante el funcionamiento. En el caso que sea necesario mover o inclinar el lavavajillas, asegurarse primero que haya completado el ciclo de lavado y que no quede agua en la cuba. El lavavjillas está en grado de señalar un serie de funcionamientos anómalos visualizados en el diplay.27 SI SI 55°C/ 65°C 80/

SI5 **CON EL AGUA CALIENTE EL TIEMPO RESTANTE AL TERMINO DEL PROGRAMA SE AJUSTAAUTOMÁTICAMENTE DURANTE EL DESARROLLO DEL MISMO.N.D.= OPCIÓN NO DISPONIBLE (PROGRAMMA “ACONSEJADO”)Apto para lavar la vajilla y cacerolas consuciedad normal. Apto para lavar cacerolas y toda lavajilla especialmente sucia.Apto para el lavado de vajillas delicaday/o decorada, así como la cristalería.Indicado también para el lavadocotidiano de vajilla delicada poco sucia,a excepción de las sartenes.Apto para el lavado cotidiano,inmediatamente después de la comida,de vajillas y cacerolas con suciedadnormal (MAX 8 cubiertos).- CLASE A DE LAVADO -Indicado para el lavado de vajillas yollas con suciedad normal, utilizandodetergentes con enzimas.Programa normalizado EN 50242.Ciclo superrápido que se efectua al finalde la comida, indicado para un lavado devajilla para 4/6 personas.Breve prelavado para la vajilla usada enla mañana o al mediodía, cuando sequiere realizar un sólo lavado completo./( ) = EL DESARROLLO DE LOS PROGRAMAS AUTOMÁTICOS (AUTOCLEAN) SE DESARROLLARÁN DEMANERA OPTIMIZADA, GRACIAS A LA INTERVENCIÓN DE UN SENSOR DE SUCIEDAD QUE ADAPTA LOS PARÁMETROS DE LAVADO EN FUNCIÓN DEL GRADO Y TIPO DE SUCIEDAD DE LOS UTENSILIOS A LAVAR. SISI

RAPIDO 29’ REMOJO FRIO Lavado con prelavado En caso de programa INTENSIVO, hay que añadir una segunda dosis de detergente, unos 20 gramos (1 cucharada sopera) directamente en la lavavajillas. Para el programa LAVADO A 59’ añada 5 gramos.

Operaciones a realizar Duraciónmedia enminutosFuncionesfacultativasDetergente prelavadoDetergente lavado Limpieza filtro y placaControl nivel del abrillantadorControl nivel de la salPrelavado calientePrelavado fríoLavadoPrimer aclarado en fríoSegundo aclarado en fríoAclarado caliente conabrillantadorCon agua fría (15°C)**-Tolerancia ± 10%-Tecla "ECO"Tecla "POWER"Tecla "1/2 FLEXI"Tecla "INICIO DIFERIDO"DescripciónDesarrollo del programma

La regulación ha sido introducida en fábrica al nivel 4 (d4) en tanto que esto satisface a la mayor parte de usuarios. Según el nivel de dureza del agua, introducir el valor de descalcificador del siguiente modo:

1. Mantener apretada la tecla "INICIO

DIFERIDO" y a la vez, apretar la tecla "MARCHA/PARO" . Sobre el visor aparecerá el valor "d4" introducido en fábrica.

2. Para cambiar el valor, apretar la tecla

"INICIO DIFERIDO" (con cada presion sobre la tecla, el valor aumenta 1 grado). Después de la aparición del valor "d7", el indicador salta de nuevo al valor "d1".

3. A la aparición del valor deseado,

esperar la señal acústica que indicará que el valor introducido ha estado memorizado.

SISTEMA DE REGULACIÓN

DE LA DESCALCIFICACIÓN

DEL AGUA El agua contiene de forma variable, según la localidad, sales calcáreas y minerales que se depositan en la vajilla dejando manchas blanquecinas. Cuanto más elevado sea el contenido de estas sales, mayor es la dureza del agua. El lavavajillas contiene un descalcificador que, utilizando sales regenerantes especiales para lavavajillas, permite lavar la vajilla con agua sin agentes clacáreos. Puede solicitar el grado de dureza de su agua al Ente distribuidor de su zona. Regulación descalcificación del agua con el descalcificador El descalcificador puede tratar agua con dureza hasta 90ºfH (grados franceses), 50°dH (grados alemanes) a través de 8 niveles de regulación. Los niveles de regulación se relacionan en la siguiente tabla en relación al agua de la red a tratar. Nivel

El objetivo del waterblock es conseguir que su aparato resulte todavía más seguro sobre todo cuando no hay nadie en casa. Con el waterblock se elimina cualquier posibilidad de pérdidas de agua y de los transtornos derivados por anomalías en el funcionamiento de la maquina o por cortes en los tubos de goma, especialmente del tubo de carga. Como funciona El fondo colocado debajo del electrodoméstico recoge las posibles pérdidas de agua, y, a través de un sensor, neumáticamente, se cierra la válvula de seguridad situada debajo del grifo. De esta manera se impide que salga el agua con el grifo abierto. Si la caja eléctrica quedara dañada, desenchufe inmediatamente la toma de conexión a la red eléctrica. Para garantizar un perfecto funcionamiento de la seguridad, la caja de seguridad "A" con el tubo tiene que estar conectada al grifo de entrada de agua como se indica en la figura 1. El tubo de alimentación no debe ser cortado en cuanto contiene elementos de tensión. Si la longitud del tubo no es suficiente para una correcta conexión, la totalidad del tubo debe ser sustituido por uno de longitud adecuada. Solicite en este caso el tubo al Servicio Técnico. Este lavavajillas está además dotado de un sistema de seguridad antidesbordamiento que, en el caso que el agua supere el nivel normal, a causa de un eventual malfuncionamiento, se bloquea automáticamente la carga de agua y / o se vacia la cantidad en exceso.31
