HND 715T86S - Geschirrspüler HOOVER - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG HND 715T86S HOOVER

BESCHREIBUNG DER BEDIENELEMENTE

TECHNISCHE DATEN : ohne Arbeitsplatte

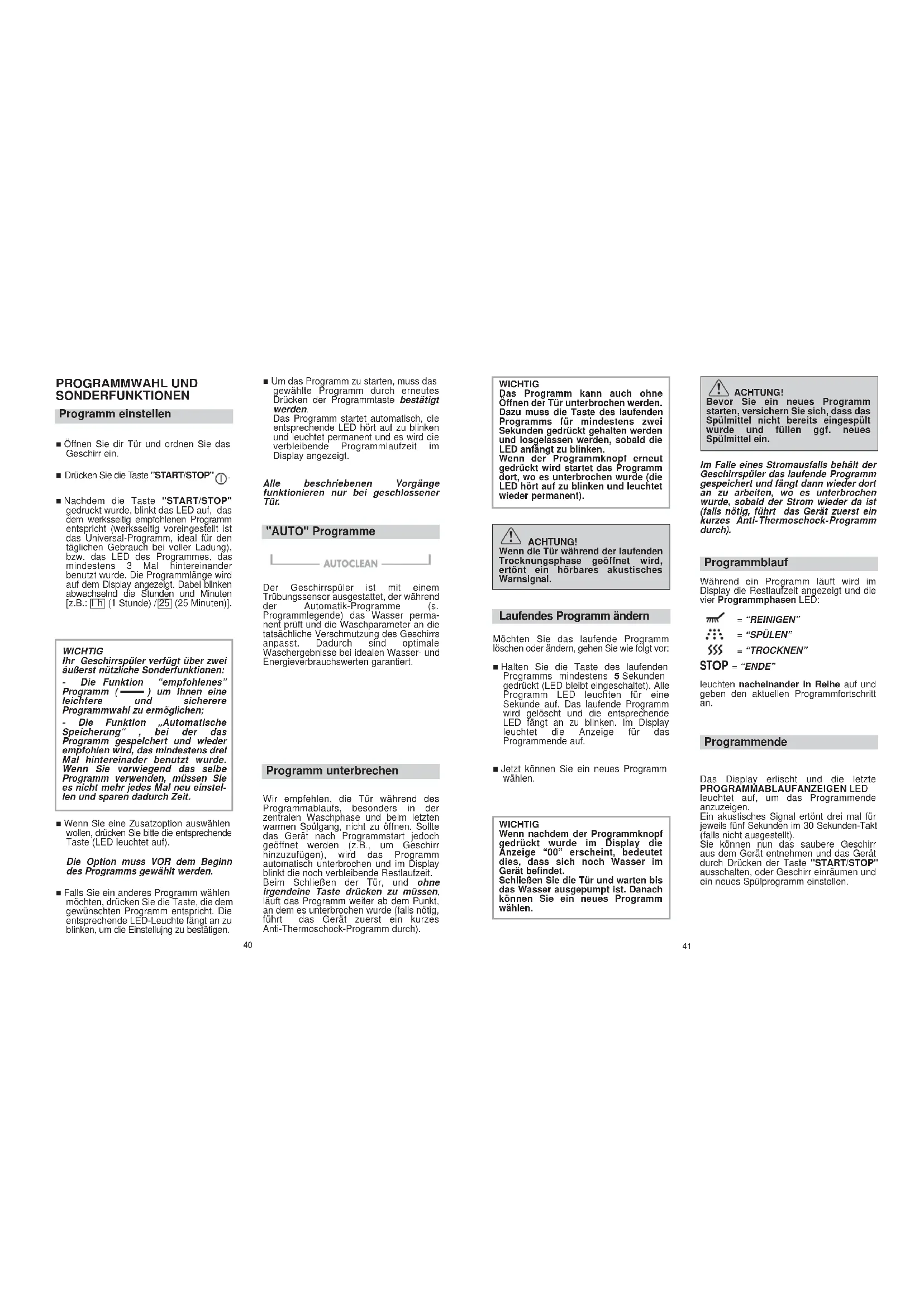

M40 PROGRAMMWAHL UND SONDERFUNKTIONEN Programm einstellen ■ Öffnen Sie dir Tür und ordnen Sie das Geschirr ein. ■ Drücken Sie die Taste "START/STOP" . ■ Nachdem die Taste "START/STOP" gedruckt wurde, blinkt das LED auf, das dem werksseitig empfohlenen Programm entspricht (werksseitig voreingestellt ist das Universal-Programm, ideal für den täglichen Gebrauch bei voller Ladung), bzw. das LED des Programmes, das mindestens 3 Mal hintereinander benutzt wurde. Die Programmlänge wird auf dem Display angezeigt. Dabei blinken abwechselnd die Stunden und Minuten [z.B.: 1 h (1 Stunde) / 25 (25 Minuten)]. WICHTIG Ihr Geschirrspüler verfügt über zwei äußerst nützliche Sonderfunktionen: - Die Funktion “empfohlenes” Programm ( ) um Ihnen eine leichtere und sicherere Programmwahl zu ermöglichen; - Die Funktion „Automatische Speicherung“ , bei der das Programm gespeichert und wieder empfohlen wird, das mindestens drei Mal hintereinader benutzt wurde. Wenn Sie vorwiegend das selbe Programm verwenden, müssen Sie es nicht mehr jedes Mal neu einstel- len und sparen dadurch Zeit. ■ Wenn Sie eine Zusatzoption auswählen wollen, drücken Sie bitte die entsprechende Taste (LED leuchtet auf). Die Option muss VOR dem Beginn des Programms gewählt werden. ■ Falls Sie ein anderes Programm wählen möchten, drücken Sie die Taste, die dem gewünschten Programm entspricht. Die entsprechende LED-Leuchte fängt an zu blinken, um die Einstellujng zu bestätigen. ■ Um das Programm zu starten, muss das gewählte Programm durch erneutes Drücken der Programmtaste bestätigt werden. Das Programm startet automatisch, die entsprechende LED hört auf zu blinken und leuchtet permanent und es wird die verbleibende Programmlaufzeit im Display angezeigt. Alle beschriebenen Vorgänge funktionieren nur bei geschlossener Tür. "AUTO" Programme Der Geschirrspüler ist mit einem Trübungssensor ausgestattet, der während der Automatik-Programme (s. Programmlegende) das Wasser perma- nent prüft und die Waschparameter an die tatsächliche Verschmutzung des Geschirrs anpasst. Dadurch sind optimale Waschergebnisse bei idealen Wasser- und Energieverbrauchswerten garantiert. Programm unterbrechen Wir empfehlen, die Tür während des Programmablaufs, besonders in der zentralen Waschphase und beim letzten warmen Spülgang, nicht zu öffnen. Sollte das Gerät nach Programmstart jedoch geöffnet werden (z.B., um Geschirr hinzuzufügen), wird das Programm automatisch unterbrochen und im Display blinkt die noch verbleibende Restlaufzeit. Beim Schließen der Tür, und ohne irgendeine Taste drücken zu müssen, läuft das Programm weiter ab dem Punkt, an dem es unterbrochen wurde (falls nötig, führt das Gerät zuerst ein kurzes Anti-Thermoschock-Programm durch).

WICHTIG Das Programm kann auch ohne Öffnen der Tür unterbrochen werden. Dazu muss die Taste des laufenden Programms für mindestens zwei Sekunden gedrückt gehalten werden und losgelassen werden, sobald die LED anfängt zu blinken. Wenn der Programmknopf erneut gedrückt wird startet das Programm dort, wo es unterbrochen wurde (die LED hört auf zu blinken und leuchtet wieder permanent). ACHTUNG! Wenn die Tür während der laufenden Trocknungsphase geöffnet wird, ertönt ein hörbares akustisches Warnsignal. Laufendes Programm ändern Möchten Sie das laufende Programm löschen oder ändern, gehen Sie wie folgt vor: ■ Halten Sie die Taste des laufenden Programms mindestens 5 Sekunden gedrückt (LED bleibt eingeschaltet). Alle Programm LED leuchten für eine Sekunde auf. Das laufende Programm wird gelöscht und die entsprechende LED fängt an zu blinken. Im Display leuchtet die Anzeige für das Programmende auf. ■ Jetzt können Sie ein neues Programm wählen. WICHTIG Wenn nachdem der Programmknopf gedrückt wurde im Display die Anzeige “00” erscheint, bedeutet dies, dass sich noch Wasser im Gerät befindet. Schließen Sie die Tür und warten bis das Wasser ausgepumpt ist. Danach können Sie ein neues Programm wählen. ACHTUNG! Bevor Sie ein neues Programm starten, versichern Sie sich, dass das Spülmittel nicht bereits eingespült wurde und füllen ggf. neues Spülmittel ein. Im Falle eines Stromausfalls behält der Geschirrspüler das laufende Programm gespeichert und fängt dann wieder dort an zu arbeiten, wo es unterbrochen wurde, sobald der Strom wieder da ist (falls nötig, führt das Gerät zuerst ein kurzes Anti-Thermoschock-Programm durch). Programmblauf Während ein Programm läuft wird im Display die Restlaufzeit angezeigt und die vier Programmphasen LED: = “REINIGEN” = “SPÜLEN” = “TROCKNEN” STOP = “ENDE” leuchten nacheinander in Reihe auf und geben den aktuellen Programmfortschritt an. Programmende Das Display erlischt und die letzte PROGRAMMABLAUFANZEIGEN LED leuchtet auf, um das Programmende anzuzeigen. Ein akustisches Signal ertönt drei mal für jeweils fünf Sekunden im 30 Sekunden-Takt (falls nicht ausgestellt). Sie können nun das saubere Geschirr aus dem Gerät entnehmen und das Gerät durch Drücken der Taste "START/STOP" ausschalten, oder Geschirr einräumen und ein neues Spülprogramm einstellen.AUTOMATISCHE FEHLERMELDUNGEN

Options-Tasten WICHTIG Alle Optionen müssen vor Beginn des Programms ausgewählt werden. Taste "ECO" Diese Option gewährleistet eine bis zu 20%- tige Wasser- und Energiereinsparung, indem die Wasseraufheiz- und Trockenzeit am Ende des letzten Spülzyklus minimiert. Die Verwendung dieser Option setzt leichte Verschmutzung des Geschirrs voraus und geht mit Einbußen in der perfekten Trocknung einher. Um ein besseres Trocknergebnis zu gewährleisten empfehlen wir, die Tür am Programmende leicht geöffnet zu lassen um einen bessere Luftzirkulation im Spülraum zu gewährleisten. Taste "POWER" Die "POWER"-Taste garantiert beste Reinigungsergebnisse auch bei stark verschmutztem Geschirr. Die Spültemperatur wird in der Reinigungsphase bis zur erlaubten Maximaltemperatur erhöht (wo vorgesehen) und ein zusätzlicher Spülgang durchgeführt. Die Verwendung dieser Option wird speziell bei stark verschmutztem und Geschirr mit angetrockneten Speiseresten empfohlen.. Taste "1/2 FLEXI" Für maximale Flexibilität können Sie unter folgenden Optionen wählen:

1) Halbe Beladung im Oberkorb

In dieser Einstellung wird nur das Geschirr im Oberkorb, sowie der Besteckkorb im Unterkorb gereinigt.

2) Halbe Beladung im Unterkorb

In dieser Einstellung wird nur das Geschirr im Unterkorb gespült. Taste "STARTVERZÖGERUNG" Die Startzeit des gewählten Reinigungsprogramms kann zwischen 1-23 Stunden verzögert werden. Hierzu gehen Sie bitte wie folgt vor: ■ Drücken Sie die Taste "STARTVERZÖGERUNG" (Im Display erscheint die Anzeige "00"). ■ Mit jedem weiteren Drücken der Taste wird die Startzeit um eine Stunde nach hinten hinaus verzögert (bis zu 23 Stunden). ■ Um den Countdown zu starten muss dann nur noch entsprechende Programmtaste gedrückt werden (die entsprechende LED hört auf zu blinken und leuchtet permanent und im Display wird die noch verbleibende Zeit vor Programmbeginn angezeigt Am Ende des Countdown startet das gewählte Programm automatisch und die Restzeit wird angezeigt. Um die Startzeitvorwahl auszuschalten gehen Sie wie folgt vor: ■ Drücken Sie die gewählte Programmtaste für mindestens fünf Sekunden. ■ Die Startzeitvorwahl ist annuliert, sobald die entsprechende Programm LED anfängt zu blinken. Die Anzeige im Display erlischt und die (Programm)Ende LED leuchtet (alle gewählten Optionen werden gelöscht). ■ Um ein Programm erneut auszuwählen gehen Sie bitte vor, wie im Teil "PROGRAMM EINSTELLEN" beschrieben.

Gerät ausschalten, Zulaufschlauch öffnen und Zyklus erneut starten. Bitte Ablaufschlauch auf evtl. Knicke kontrollieren und Siphon auf Verstopfungen prüfen. Sollte das Problem weiter bestehen, bitte Kundendienst kontaktieren. Bitte Ablaufschlauch auf evtl. Knicke kontrollieren und Siphon auf Verstopfungen prüfen. Sollte das Problem weiter bestehen, bitte Kundendienst kontaktieren. Kundendienst kontaktieren. Kundendienst kontaktieren. Filter reinigen. Sollte das Problem weiter bestehen, bitte Kundendienst kontaktieren.

FEHLER URSACHE LÖSUNG

Anzeige E2 erscheint im Display und das akustische Signal ertönt. Anzeige E3 erscheint im Display und das akustische Signal ertönt. Anzeige E4 erscheint im Display und das akustische Signal ertönt. Anzeige E5 erscheint im Display und das akustische Signal ertönt. Anzeige E6 erscheint im Display und das akustische Signal ertönt. Anzeige E8 oder Ei erscheint im Display und das akustische Signal ertönt. Kein Wasser (Zulaufschlauch blockiert). Wasser kann nicht abgepumpt werden. Wasserleck am Gerät Elektr. Temperaturkontrolle defekt. Elektronische Kontrolleinheit defekt. Das Heizelement arbeitet nicht oder die Filtereinheit ist blockiert. Akustisches Signal ausschalten Um das akustische Signal auszuschalten gehen Sie wie folgt vor: ■ Bei ausgeschaltetem Gerät gleichzeitig die zweite Options-Taste von links und die Taste "START/STOP" drücken ■ Im Display erscheint die Anzeige "b1” um anzuzeigen, dass das akustische Signal aktiv ist. ■ Drücken Sie innerhalb der nächsten fünf Sekunden erneut die zweite Optionstaste von links (Im Display erscheint die Anzeige „b0” um anzuzeigen, dass das akustische Signal inaktiv ist). ■ Die Speicherung der Einstellungen wird mit einem erneuten akustischen Signal quittiert. ■ Um das akustische Signal erneut zu aktivieren gehen Sie wie oben beschrieben vor. ACHTUNG! Um ein ungewolltes Auslösen dieses Sicherheitsventils zu verhindern, sollte der Geschirrspüler während seines Betriebs nicht bewegt oder geneigt werden. Falls Sie einmal das Gerät verrücken müssen, achten Sie darauf, daß es außer Betrieb ist und in der Bodenwanne kein Wasser steht. Der Geschirrspüler führt eine Selbstdiagnose durch und zeigt einige Fehler im Display.45 JA JA 55°C/ 65°C 80/

(“EMPFOHLENES” PROGRAMM)Für normal verschmutzte Töpfe undGeschirr. Für alle Töpfe und stark verschmutztesGeschirr.Für den Abwasch von empfindlichemGeschirr, Geschirr mit Dekoren, sowieGläsern und Kristallgefäßen.Auch zu empfehlen für nur leichtverschmutztes Geschirr des täglichenGebrauchs. Für Töpfe nicht geeignet.Nur für normal verschmutzte Töpfe undGeschirrteile, die sofort nach der Mahlzeitgespült werden (Max. 8 Gedecke).- WASCHWIRKUNG A -Für normal verschmutzte Töpfe undGeschirr bei Verwendung von Spülmittelmit Enzymen. Das Programm entspricht den NormenEN 50242.Schnellprogramm, das direkt nach derMahlzeit erfolgen kann. Geeignet für dasSpülen von 4 bis 6 Gedecken.Kurzer Vorspülgang, für Gedecke, dienach dem Frühstück oder Mittagessen inder Maschine bleiben, und erst spätergespült werden sollen.

Spülen mit Vorspülen Wenn Sie das INTENSIV-Programm einstellen, fügen Sie zusätzlich ca. 20 g (entsprechend einem Esslöffel) Spülmittel direkt in die Spülmaschine hinzu. Für das 59’ A KLASSE Programm fügen Sie 5 g Spülmittel hinzu.Programm

Arbeitsgänge Durchschnit- tliche Pro- grammdauer in Minu ten ZusatzfunktionenReinigungsmittel fürVorspülprogramm Spülmittel Filter-und Arbeits-plattenreinigungKontrolle desKlarspülervorratsKontrolle desSalzvorratsVorspülen (warm)Vorspülen (kalt)HauptspülgangErstes KaltspülenZweites KaltspülenNachspülen (warm) mit KlarspülerKaltwasseranschluß (15°C) **(Toleranz ±10%)Taste "ECO"Taste "POWER"Taste "1/2 FLEXI"Taste"STARTVERZÖGERUNG" BeschreibungProgrammabläufe UNIVERSAL INTENSIV SANFT 59’ A KLASSE ECO RAPID 29’ VORSPÜLEN46 WATERBLOCK Abb. 1

Das Waterblock-System verhindert einen Wasseraustritt selbst im Störfall und erhöht durch den Schutz vor Wasserschäden die Sicherheit des Spülmaschinenbetriebs. Funktionsweise Das System besteht aus zwei Komponenten: einer Bodenwanne unterhalb des Geräts und einem Sicherheitsventil am Wasserabsperrhahn. Im Falle eines störungsbedingten Wasseraustritts, etwa durch eine Undichtigkeit des Wasserschlauchs, tritt das hydraulisch, d.h. auch ohne Stromzufuhr funktionsfähige Sicherheitsventil in Funktion und schließt augenblicklich die Wasserzufuhr. Damit die Sicherheitsvorrichtung einwandfrei funktionieren kann, muß der Schlauch mit dem Kâstchen “A” wie in der Abb. 1 angeschlossen werden. Der Zulaufschlauch darf nicht durchgeschnitten werden, da er Teile unter Spannung enthâlt. Wenn das Kästchen beschädigt werden sollte, ist der Stecker unverzüglich von dem Stromversorgungsnetz zu trennen. Sollte die Länge des Schlauches für den korrekten Anschuß nicht ausreichen, muß dieser mit einem anderen Schlauch mit geeigneter Länge ersetzt werden. Wenden Sie sich bitte hierfür an Ihren Werkskundendienst. Ihr Geschirrspüler ist mit einer Sicherheitsvorrichtung (Überlaufschutz) ausgestattet. Falls das Wasser aufgrund einer Störung über das Normalniveau steigen sollte, wird die Wasserzufuhr automatisch blockiert und/oder das Wasser abgepumpt. Stufe

Wasserhärte °fH (franz. Härtegrade) Wasserhärte °dH (deutsche Härtegrade) Verwendung von regen. Salzen Einstellung des Enthärters

Der Enthärter ist werksseitig auf der Stufe 4 eingestellt (d4) und damit den Bedürfnissen der meisten Haushalte entsprechend. Regulieren Sie den Wasserenthärter je nach Härtestufe Ihres Wassers wie folgt:

1. Drücken Sie die Taste

"STARTVERZÖGERUNG" und gleichzeitig die Taste "START/STOP" . Auf dem Display erscheint der werksseitig eingestellte Wert "d4".

2. Um die Einstellung zu verändern,

drücken Sie die Taste "STARTVERZÖGERUNG". Bei jedem Tastendruck erhöht sich der Wert um eine Stufe. Nach dem Wert "d7" erscheint wieder "d1" und die Skala fängt von vorne an.

3. Wird die gewünschte Stufe angezeigt,

warten Sie, bis ein akustisches Signal ertönt. Es zeigt an, daß der gewählte Wert gespeichert wurde.

WASSERENTHÄRTER Das Wasser enthält kalkhaltige Salze und Mineralien in je nach Wohngebieten unterschiedlich hoher Menge. Diese Substanzen setzen sich auf dem Geschirr ab und hinterlassen Flecken und weißli- che Ablagerungen. Je höher der Anteil dieser Salzverbindungen im Wasser ist, desto höher ist der Härtegrad des Wassers. Ihr Gerät ist mit einer Wasserenthärtungsanlage ausgestattet, die unter Einsatz spezieller regenerierender Spülmaschinensalze “weiches”, d.h. kalkfreies Wasser für jeden Spülgang liefert. Auskunft über die Wasserhärte Ihres Wohngebietes erhalten Sie jederzeit bei Ihrem zuständigem Wasserwerk. Enthärtereinstellung mit elektronischem Programmierer Der Enthärter kann das Wasser in 8 Stufen bis zu 90°fH (französische Härtegrade) bzw. 50°dH (deutsche Härtegrade) aufbereiten. In der nachfolgenden Tabelle finden Sie die entsprechenden Einstellungen je nach Härtegrad.F
