MANUALE UTENTE HND 715T86S HOOVER

Coperti (EN 50242) Capacità con pentole e piatti Pressione ammessa nell'impianto idraulico Ampere fusibile Potenza max assorbita Tensione d’alimentazione

N LEDs "SELEZIONE PROGRAMMA" O LEDs "SELEZIONE OPZIONE" Altezza Profondità Larghezza Ingombro con porta aperta

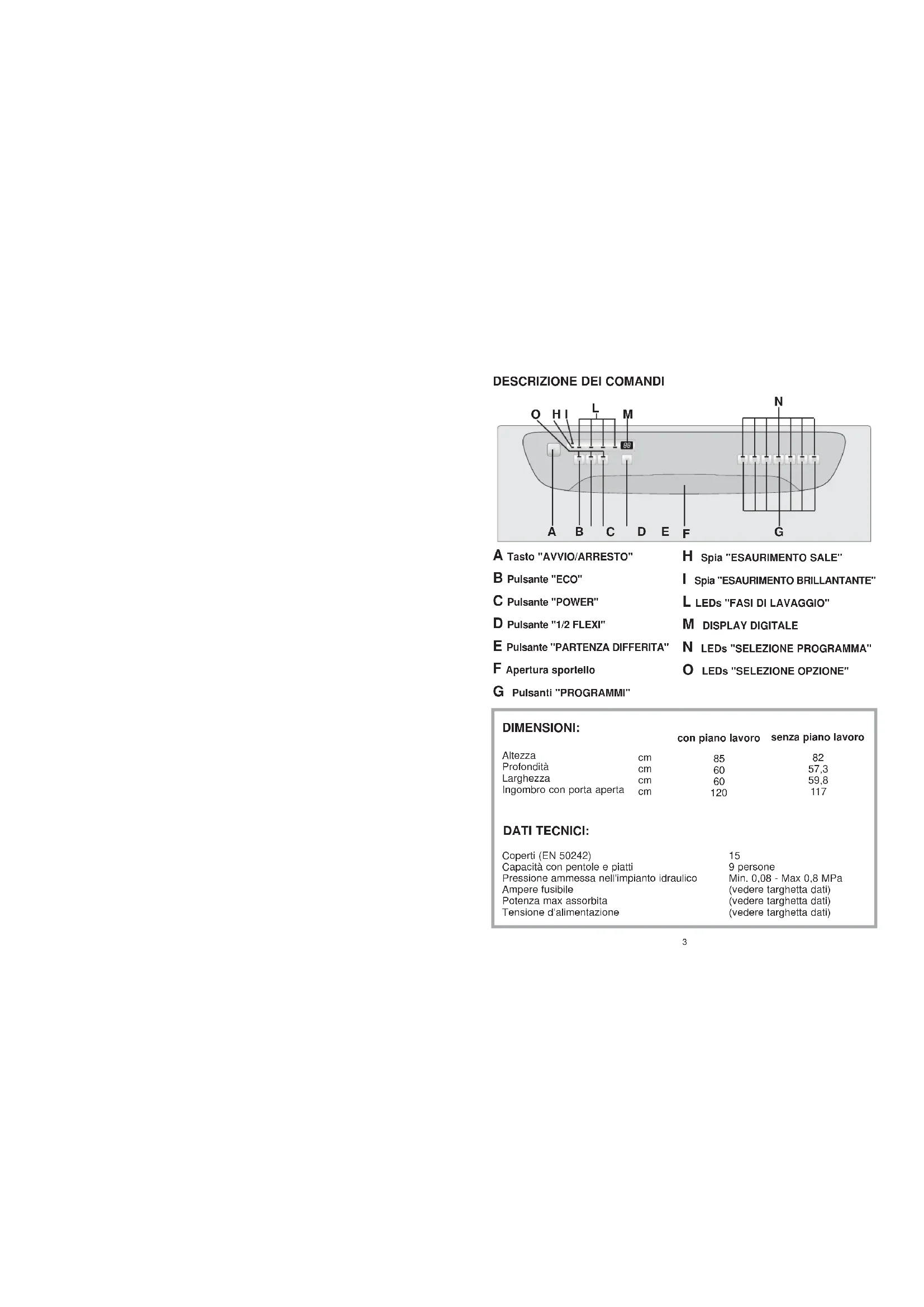

DESCRIZIONE DEI COMANDI

DATI TECNICI: senza piano lavoro

E FUNZIONI PARTICOLARI

Impostazione dei programmi ■ Aprire lo sportello ed introdurre le stovi- glie da lavare. ■ Premere il tasto "AVVIO/ARRESTO" . ■ Dopo aver premuto il tasto "AVVIO/ARRESTO", lampeggerà il LED corrispondente al programma “consi- gliato” (preimpostato dalla fabbrica ed ideale per l'uso quotidiano a pieno cari- co) oppure quello corrispondente ad un programma che è stato utilizzato per almeno 3 volte consecutive. Il display visualizzerà il tempo di durata del programma, alternando l'indicazione delle ore a quella dei minuti [Es: 1 h (1 ora) / 25 (25 minuti)]. IMPORTANTE La lavastoviglie dispone di due utilis- sime funzioni: - il programma "consigliato"( ) per una selezione più rapida e sicura; - la funzione "auto-apprendimento", grazie alla quale viene memorizzato il programma utilizzato per almeno 3 volte consecutive, consentendo a chi utilizza sempre lo stesso ciclo di lavaggio, di non dover ripetere ogni volta la programmazione e quindi, di risparmiare tempo. ■ Se si desidera selezionare un’opzione, premere il pulsante corrispondente (il LED si illuminerà). I tasti opzione vanno premuti PRIMA della partenza del programma, affin- ché l’opzione sia accettata. ■ Se si desidera scegliere un altro pro- gramma, è necessario premere il pul- sante corrispondente al programma desiderato (il relativo LED lampeggerà, confermando l’avvenuta selezione). ■ Per avviare il programma, è necessario dare conferma, premendo nuovamen- te il pulsante del programma scelto. Il programma si avvierà automatica- mente, il relativo LED passerà da luce lampeggiante a luce fissa e sul display comparirà il tempo di durata del ciclo. Se le operazioni precedentemente descritte sono state fatte a sportello aperto, il programma non partirà, fino alla chiusura dello sportello. Programmi "AUTOMATICI" La lavastoviglie è dotata di un sensore di sporco, in grado di analizzare la torbidità dell'acqua durante tutte le fasi dei pro- grammi "AUTOMATICI" (vedi elenco pro- grammi); grazie a questo dispositivo, i parametri del ciclo di lavaggio vengono adattati automaticamente, in base alla reale quantità di sporco presente sulle sto- viglie. Il grado di torbidità dell’acqua è infatti correlato alla quantità di sporco pre- sente sulle stoviglie. In questo modo viene garantita il miglior lavaggio, ottimizzando i consumi d'acqua e di energia. Interruzione di un programma Sconsigliamo l’apertura dello sportello durante lo svolgimento del programma, in particolare durante la fase centrale del lavaggio e del risciacquo finale caldo. Tuttavia, se a programma avviato si apre lo sportello (per esempio perché si vogliono aggiungere delle stoviglie) la macchina si ferma automaticamente e sul display viene visualizzato lampeggiante il tempo rima- nente alla fine del ciclo. Richiudendo lo sportello, senza premere alcun pulsante, il ciclo ripartirà dal punto in cui era stato interrotto (se necessario, la macchina effettuerà prima un breve pro- gramma anti-shock termico).

IMPORTANTE E’ possibile interrompere il program- ma in corso anche senza aprire lo sportello, portando la lavastoviglie in pausa. Per fare ciò, è necessario tenere pre- muto per almeno 2 secondi il pulsan- te corrispondente al programma in corso, rilasciandolo nel momento in cui il LED corrispondente passerà da luce fissa a luce lampeggiante. Affinché il ciclo riparta dal punto in cui era stato interrotto, è sufficiente premere nuovamente il pulsante del programma (il LED passerà da luce lampeggiante a luce fissa). ATTENZIONE! Se si apre lo sportello mentre la lava- stoviglie è nella fase di asciugatura, viene attivato un segnale acustico per avvisare che il ciclo non è ancora terminato. Modifica di un programma in corso Se si vuole cambiare o annullare un pro- gramma già in corso, procedere nel seguente modo: ■ Tenere premuto per almeno 5 secondi il pulsante del programma in corso (con il LED acceso a luce fissa). Tutti i LEDs dei programmi si illumineranno per un istante, il programma in corso verrà annullato ed il LED corrispondente ini- zierà a lampeggiare. Il display si spe- gnerà e si illuminerà il LED di fine pro- gramma. ■ A questo punto sarà possibile impostare un nuovo programma. IMPORTANTE Nel caso in cui, tenendo premuto il pulsante del programma, sul display compaia la scritta "00" lampeggiante, il sistema segnala che c'è dell'acqua nella macchina. Chiudere lo sportello (se aperto) ed attendere che la lavastoviglie scari- chi l'acqua, dopodiché sarà possibi- le impostare un nuovo programma. ATTENZIONE! Prima di far partire un nuovo pro- gramma, è bene accertarsi che non sia già stato asportato il detersivo; se lo fosse, ripristinare la dose nel con- tenitore. Nel caso d’interruzione di corrente, la lavastoviglie conserverà in memoria il programma in fase di svolgimento che verrà ripreso, dal punto in cui era stato interrotto, non appena sarà ripristinata l’alimentazione elettrica (se necessario, la macchina effettuerà prima un breve programma anti-shock termico). Svolgimento del programma Durante lo svolgimento del programma, nel display viene visualizzato il tempo rima- nente a fine ciclo ed i 4 LEDs di visualizza- zione “fasi programma”: = “LAVAGGIO” = “RISCIACQUO” = “ASCIUGATURA” STOP = “FINE” si illumineranno singolarmente e sequen- zialmente per indicare la fase in corso. Fine del programma Lo spegnimento del display e l' accensione dell'ultimo LED di visualizzazione “fasi programma” segnaleranno che il ciclo è terminato. La fine del programma verrà indicata trami- te un segnale acustico (se non disattivato) della durata di 5 secondi, ripetuto per 3 volte ad intervalli di 30 secondi. Il LED di fine programma si illuminerà ed il display si spegnerà. Sarà quindi possibile prelevare le stoviglie appena lavate e spegnere la lavastoviglie premendo il tasto "AVVIO/ARRESTO", oppure effettuare un nuovo carico per un altro ciclo di lavaggio.SEGNALAZIONE AUTOMATICA DI ANOMALIE

Pulsanti opzione IMPORTANTE Le opzioni eventualmente scelte DEVONO essere attivate o disattiva- te, PRIMA di far partire il programma. Pulsante "ECO" IL pulsante “ECO” consente un risparmio di tempo e di energia di oltre il 20%, riducen- do il riscaldamento finale dell’acqua ed i tempi d'asciugatura, durante l’ultimo risciacquo. E’ consigliato per il lavaggio serale, se non è necessario riavere subito, perfettamente asciutte, le stoviglie appena lavate. Per ottenere una migliore asciugatura, si consiglia di socchiudere la porta a fine ciclo, per favorire la circolazione naturale dell’aria nella lavastoviglie. Pulsante "POWER" Premendo questo pulsante si aumenta l’in- tensità del ciclo scelto, aggiungendo un risciacquo e, dove previsto, aumentando la temperatura dell’acqua nella fase di lavaggio. Il pulsante “POWER” permette di aggredire con maggior forza gli sporchi difficili, garan- tendo sempre i migliori risultati. E’ consigliato per stoviglie molto sporche o quando, non effettuando subito il lavaggio, lo sporco è diventato secco. Pulsante "1/2 FLEXI" Per meglio adattarsi alle vostre esigenze, oltre alla normale funzione di lavaggio delle stoviglie a pieno carico, grazie al pulsan- te "1/2 FLEXI", questa lavastoviglie vi per- mette di effettuare:

1) Mezzo carico cesto superiore

Selezionando tale funzione lave- rete le stoviglie riposte nel cesto superiore.

2) Mezzo carico cesto inferiore

Selezionando tale funzione lave- rete le stoviglie riposte nel cesto inferiore. Pulsante "PARTENZA DIFFERITA" Questo pulsante permette di programmare l'avvio del ciclo di lavaggio, con un ritardo compreso tra 1 e 23 ore. Per impostare la partenza ritardata proce- dere nel seguente modo: ■ Premere il pulsante "PARTENZA DIF- FERITA" (sul display verrà visualizzata la scritta"00"). ■ Premere nuovamente il pulsante per incrementare il ritardo in ore (ad ogni pressione il ritardo viene incrementato di 1 ora, fino ad un massimo di 23). ■ Per avviare il conteggio, premere il pul- sante del programma scelto (il LED cor- rispondente passerà da luce lampeg- giante a fissa ed il display visualizzerà il tempo di ritardo partenza). Alla fine del conteggio, il programma partirà automaticamente e sul display verrà visualizzata la durata del ciclo scelto. Se si desidera annullare la partenza ritar- data procedere nel seguente modo: ■ Tenere premuto per almeno 5 secondi il pulsante del programma selezionato. ■ La conferma dell'annullamento della par- tenza ritardata, si avrà nel momento in cui il LED del programma selezionato passerà da luce fissa a lampeggiante, il display si spegnerà ed il LED di fine pro- gramma si illuminerà (anche le opzioni eventualmente selezionate verranno annullate ed i LEDs corrispondenti si spegneranno). ■ A questo punto, se si desidera far partire la lavastoviglie, sarà necessario impo- stare nuovamente il programma deside- rato ed eventualmente selezionare i pul- santi opzione, come indicato nel para- grafo "IMPOSTAZIONE DEI PRO- GRAMMI".

Spegnere la lavastoviglie, aprire il rubinetto e reimpostare il ciclo. Verificare se il tubo di scarico è pie- gato o il sifone otturato e se i filtri sono intasati. Se il difetto permane, rivolgersi al Servizio Assistenza Tecnica. Verificare se il tubo di scarico è pie- gato o il sifone otturato e se i filtri sono intasati. Se il difetto permane, rivolgersi al Servizio Assistenza Tecnica. E' necessario rivolgersi al Servizio Assistenza Tecnica. E' necessario rivolgersi al Servizio Assistenza Tecnica. Pulire piastra filtro. Se il difetto permane, rivolgersi al Servizio Assistenza Tecnica.

ANOMALIA CAUSA RIMEDIO

Sul display compare E2 accompagnato da un breve segnale acustico. Sul display compare

accompagnato da un breve segnale acustico. Sul display compare

accompagnato da un breve segnale acustico. Sul display compare

accompagnato da un breve segnale acustico. Sul display compare

accompagnato da un breve segnale acustico. Sul display compare E8 o Ei accompagnati da un breve segnale acustico. Mancanza acqua (rubinetto dell'ac- qua chiuso). La macchina non riesce a scaricare l'acqua dalla vasca. Perdita di acqua Guasto al controllo elettronico della temperatura. Guasto al controllo elettronico. L'elemento riscaldante dell'acqua non funziona correttamente o piastra filtro intasata. Esclusione suoneria La funzione del segnalatore acustico può essere disattivata nel seguente modo: ■ Alavastoviglie spenta, mantenere premuto per qualche istante il secondo pulsante opzione (da sinistra) e contemporanea- mente premere il tasto "AVVIO/ARRE- STO". ■ Sul display apparirà la scritta "b1" che sta ad indicare che la suoneria è attivata. ■ Premendo nuovamente (entro 5 secondi) lo stesso pulsante opzione (secondo da sinistra) apparirà la scritta "b0" che sta ad indicare che la suoneria è disattivata. ■ Attendere il segnale acustico che indi- cherà che l'impostazione è stata memo- rizzata. ■ Per riattivare la suoneria, seguire la stessa procedura (la scritta "b1" mostra- ta sul display, starà ad indicare che la suoneria è stata attivata). ATTENZIONE! Per evitare l'intervento intempestivo del dispositivo di sicurezza antitra- bocco, si raccomanda di non muove- re o inclinare la lavastoviglie durante il funzionamento. Nel caso sia necessario muovere o inclinare la lavastoviglie, assicurarsi prima che abbia completato il ciclo di lavaggio e che non ci sia acqua nella vasca. La lavastoviglie è in grado di segnalare una serie di anomalie visualizzate sul display.9 Operazioni da compiere Svolgimento del ProgrammaDuratamedia inMinutiFunzioniFacoltativeDetersivo prelavaggioDetersivo lavaggio Pulizia filtro e piastraControllo scorta brillantanteControllo scorta salePrelavaggio caldoPrelavaggio freddoLavaggioPrimo risciacquo freddoSecondo risciacquo freddoRisciacquo caldo conbrillantanteCon acqua fredda(15°C)**-Tolleranza ± 10%-Pulsante “ECO”Pulsante “POWER”Pulsante "1/2 FLEXI"Pulsante “PARTENZA DIFFERITA” SI SI 55°C/ 65°C 80/

(PROGRAMMA “CONSIGLIATO”)Adatto al lavaggio di stoviglie e pentolenormalmente sporche.Adatto al lavaggio di pentole e di tutte lealtre stoviglie particolarmente sporche.Adatto al lavaggio di stoviglie delicate econ decorazioni e cristalleria. Indicato anche per il lavaggio quotidianodi stoviglie poco sporche, ad esclusionedelle pentole.Adatto al lavaggio quotidiano, subitodopo l’uso, di stoviglie e pentolenormalmente sporche (MAX 8 coperti).- CLASSE

Adatto al lavaggio di stoviglie e pentolenormalmente sporche, utilizzando detersivicontenenti enzimi. Programma normalizzato EN 50242.Ciclo superveloce da eseguire a finepasto, indicato per un lavaggio distoviglie fino a 4/6 coperti.Breve prelavaggio per le stoviglie usateal mattino o mezzogiorno, quando sivuole rimandare il lavaggio del caricocompleto. /( ) = LO SVOLGIMENTO DEI PROGRAMMI "AUTOMATICI" (AUTOCLEAN) VIENE OTTIMIZZATO, GRAZIE ALL' INTERVENTO DEL SENSORE DI SPORCO CHE ADATTA I PARAMETRI DI LAVAGGIO IN FUNZIONE DEL GRADO DI SPORCO DELLE STOVIGLIE.

RAPIDO 29’ AMMOLLO Lavaggio con prelavaggioNel caso si imposti il programma INTENSIVO, occorre aggiungere una seconda dose didetersivo, circa 20 grammi (1 cucchiaio da tavola) direttamente nella lavastoviglie. Per il programma A WASH 59', aggiungere 5 grammi.

Lo scopo del «Waterblock» è di rendere ancora più sicuro il Vostro apparecchio, in particolare quando in casa non c’è nessuno. Infatti, il «Waterblock» intercetta even- tuali perdite d’acqua che potrebbero causare allagamenti, dovuti ad anomalie di fun- zionamento della macchina o a scoppi o tagli delle tubazioni di gomma e particolar- mente del tubo di carico dell’acqua. Come funziona Il fondo posto sotto l’elettrodomestico raccoglie eventuali perdite d’acqua che, trami- te un sensore, chiude la valvola di sicurezza situata sotto al rubinetto. In questo modo si impedisce all’acqua di fuoriuscire anche con il rubinetto aperto. Se la scatola che contiene parti elettriche viene danneggiata, togliere immediata- mente la presa di collegamento alla rete elettrica. Per garantire un perfetto funzionamento della sicurezza, il tubo con la scatola “A” deve essere allacciato al rubinetto, come in Figura “1”. Il tubo di alimentazione non deve essere tagliato in quanto contiene parti sotto tensione. Se la lunghezza del tubo non è sufficiente per un corretto allacciamento, il tubo stes- so dovrà essere sostituito con uno di lunghezza adeguata. Richiedere il tubo presso il Centro Assistenza Tecnica. Questa lavastoviglie è anche dotata di un dispositivo di sicurezza antitrabocco che, nel caso in cui l'acqua superi il normale livello, a causa di un eventuale malfunzio- namento, ne blocca automaticamente l'afflusso e/o ne scarica la quantità in eccesso.

La regolazione è stata impostata dalla fabbrica al livello 4 (d4) in quanto questo soddisfa la maggior parte dell'utenza. A seconda del livello di appartenenza della vostra acqua impostare il valore di decal- cificazione nel seguente modo:

1. Mantenere premuto il pulsante

“PARTENZA/DIFFERITA” e contemporaneamente inserire il tasto “AVVIO/ARRESTO” . Sul display apparirà il valore di riferi- mento "d4" impostato dalla fabbrica.

2. Per cambiare l'impostazione, premere

il pulsante “PARTENZA/DIFFERITA” (con ogni pressione sul pulsante il valore aumenta di un grado). Dopo aver raggiunto il valore "d7", l'in- dicatore salta di nuovo al valore "d1".

3. Alla comparsa del valore desiderato

attendere il segnale acustico; a questo punto il valore impostato è stato memorizzato.

ZIONE L'acqua contiene in misura variabile, a seconda delle località, sali calcarei e mine- rali che si depositano sulle stoviglie lasciando macchie e depositi biancastri. Più elevato è il contenuto di questi sali, maggiore è la durezza dell'acqua. La lavastoviglie è corredata di un decalcifi- catore che, utilizzando del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare (addolcita) per il lavaggio delle stoviglie. Potete richiedere il grado di durezza della vostra acqua all'Ente erogatore di zona. Regolazione del decalcificatore con programmatore elettronico Il decalcificatore può trattare acqua con durezza fino a 90°fH (gradi francesi), 50° dH (gradi tedeschi) tramite 8 livelli di regolazione. I livelli di regolazione vengono riportati nella tabella seguente con la relativa acqua di rete da trattare. Livello

Durezza dell'acqua °fH (gradi francesi) Durezza dell'acqua °dH (gradi tedeschi) Uso sale rigenerante Regolazione di decalci- ficazione
