HDYN 1L390OW80 - Lavavajillas HOOVER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavavajillas independiente
Marca	Hoover
Modelo	HDYN 1L390OW80
Dimensiones (Al x An x Pr)	85 x 60 x 60 cm
Peso	Aproximadamente 45 kg
Alimentación eléctrica	220-240 V, 50 Hz, 10 A
Clase energética	A+
Consumo de agua por ciclo	9,5 L
Consumo eléctrico por ciclo	0,92 kWh
Nivel sonoro	46 dB(A)
Número de cubiertos	14
Programas de lavado	Eco, Intensivo, Rápido, Vidrio, Prelavado, Auto
Opciones	Inicio diferido, Media carga, Secado Turbo
Tipos de filtros	Filtro principal, placa de filtro
Brazos rociadores	Superior (desenroscar antihorario), inferior (tirar)
Junta de la puerta	Reemplazo posible: colocar en la posición correcta
Bisagra de la puerta	Reemplazo: quitar tornillos, perforar remaches, remachadora
Mantenimiento habitual	Limpiar filtros, brazos rociadores, junta de la puerta
Seguridad	Dispositivo antidesbordamiento, seguridad infantil
Reparabilidad	Piezas disponibles: bisagra, junta, filtros, brazos, cestas
Manual suministrado	120 páginas, formato PDF, descargable

Preguntas frecuentes - HDYN 1L390OW80 HOOVER

Mi lavavajillas Hoover HDYN 1L390OW80 no enciende, ¿qué hacer?

Verifique primero la alimentación eléctrica: enchufe conectado, fusible, disyuntor. Asegúrese de que la puerta esté bien cerrada. Si el indicador de inicio no se enciende, consulte el manual páginas 8-12 para los códigos de error.

¿Cómo limpiar los filtros de mi lavavajillas?

Retire la cesta inferior. Desenrosque el filtro principal y la placa de filtro (ver manual sección Filtros). Límpielos con agua corriente y vuelva a montarlos en sentido inverso. Realice esta operación cada mes.

El agua no se drena, ¿qué debo verificar?

Inspeccione el filtro: puede estar obstruido. Verifique también el brazo rociador inferior por obstrucciones. Si el problema persiste, la manguera de drenaje puede estar doblada o el sifón tapado. Ver manual páginas 30-35.

¿Cómo reemplazar la junta de la puerta?

Retire la junta vieja tirando de ella. Coloque la junta nueva en la ranura presionando firmemente. Asegúrese de que esté bien posicionada siguiendo las instrucciones del manual (sección Junta de la puerta). Una junta defectuosa puede provocar fugas.

Los vasos salen con manchas blancas, ¿por qué?

Esto suele deberse al agua dura. Use sal regeneradora y líquido de enjuague. Verifique el ajuste del descalcificador (ver manual página 22). Limpie también los brazos rociadores.

¿Cómo reemplazar la bisagra de la puerta?

Desenchufe el aparato. Retire la cubierta lateral con una llave Torx. Perfore los remaches de la bisagra, retire los tornillos de la bisagra frontal y lateral. Coloque la bisagra nueva con una remachadora, luego vuelva a montar. Ver manual páginas 44-50.

El lavavajillas hace un ruido anormal durante el lavado, ¿qué hacer?

Verifique que los brazos rociadores giren libremente y no estén obstruidos. Asegúrese también de que la vajilla no bloquee los brazos. Un ruido de chasquido puede deberse a un objeto caído al fondo del depósito.

¿Cuántos programas ofrece mi modelo?

El Hoover HDYN 1L390OW80 tiene 6 programas: Eco, Intensivo, Rápido, Vidrio, Prelavado, Auto. También puede usar la opción Media carga o Inicio diferido (hasta 24h). Ver manual páginas 14-15.

¿Cómo quitar y limpiar el brazo rociador superior?

Retire la cesta superior. Empuje el rociador en la dirección de la flecha, luego desenrósquelo en sentido antihorario. Limpie las boquillas con un palillo. Vuelva a montarlo en sentido inverso y asegúrese de que gire libremente.

¿Dónde puedo encontrar las piezas de repuesto para mi lavavajillas?

Las piezas como bisagras, juntas, filtros, brazos rociadores y cestas están disponibles en distribuidores autorizados Hoover o en línea. Use la referencia del modelo: HDYN 1L390OW80. El manual contiene los diagramas de piezas páginas 100-110.

MANUAL DE USUARIO HDYN 1L390OW80 HOOVER

SPANISH ES | INSTRUCCIONES DE REPARACIÓN

FRENCH FR | INSTRUCTIONS DE RÉPARATION

CROATIANHR | UPUTE ZA POPRAVAK

BISAGRA DE LA PUERTA

INSTRUCCIONES

BISAGRA DE LA PUERTA

HERRAMIENTAS: LLAVE TORX 15, DESTORNILLADOR DE CRUZ, REMACHADORA, TALADRO

Usar la llave de tubo 15, quite los tornillos que sujetan la cubierta del gabinete

Retire el resorte de la bisagra

Retire los tornillos de la bisagra

Retire la cubierta delantera con la llave Torx

Retire los tornillos de la bisagra lateral

Coloque la nueva bisagra con la remachadora

Coloque el panel frontal

EMPAQUE DE LA PUERTA

INSTRUCCIONES

EMPAQUE DE LA PUERTA

10V 40A 2.5W/10V 3.5W/10V 1.2V 30A 30A 60A 0.25 V 40A 3.5V 60A

1.

Abra la puerta

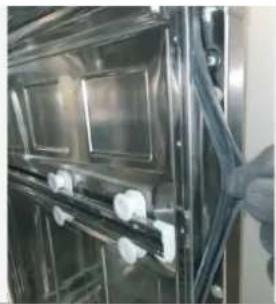

Tire del empaque para sacarlo de su posición

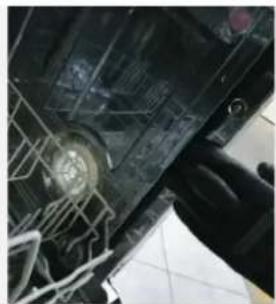

Empuje el nuevo empaque hacia la posición correcta

FILTROS

INSTRUCCIONES

Retire el fi ltro y la placa del fi ltro

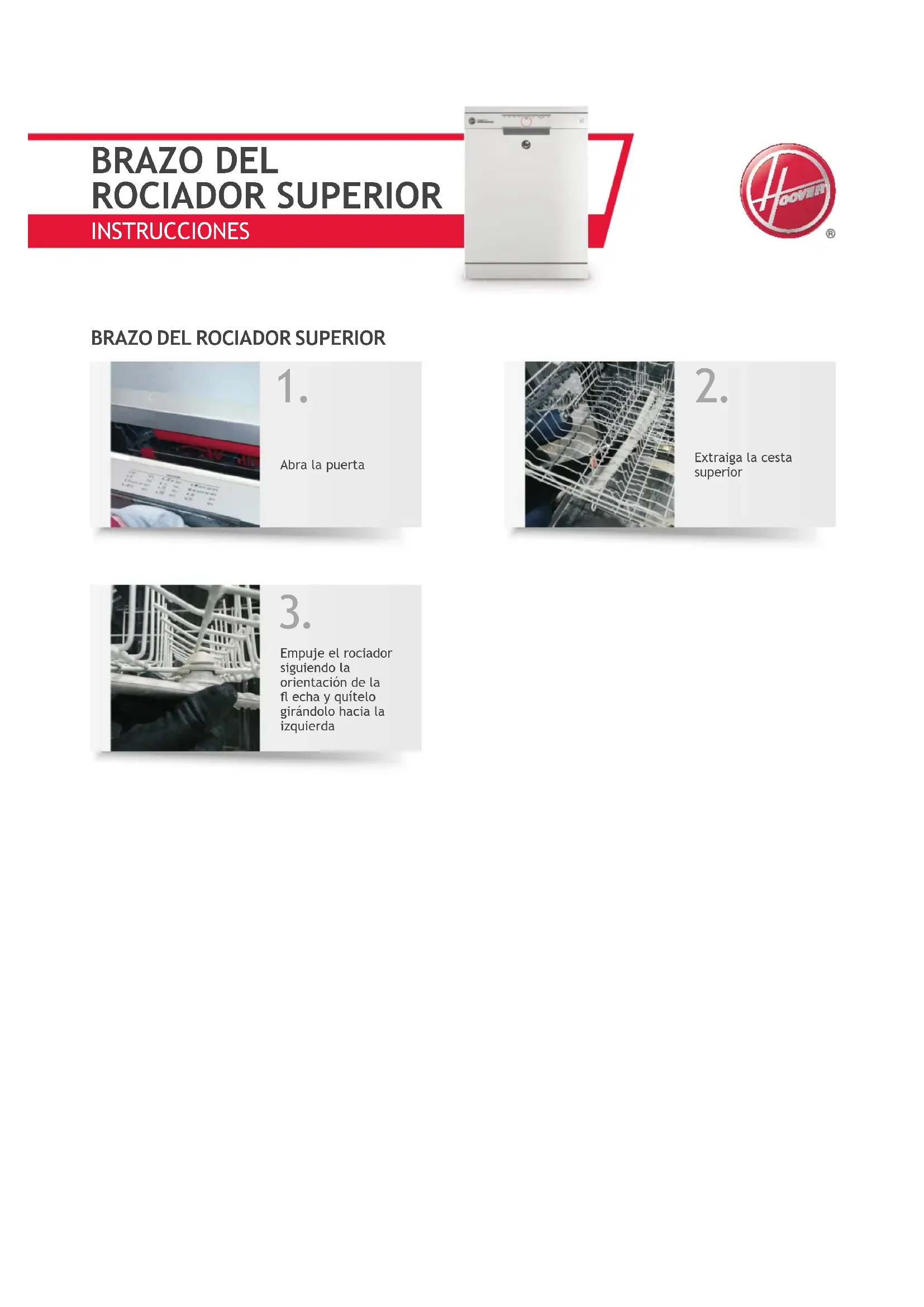

BRAZO DEL ROCIADOR SUPERIOR

INSTRUCCIONES

BRAZO DEL ROCIADOR SUPERIOR

Empuje el rociador siguiendo la orientación de la fl echa y quítelo girándolo hacia la izquierda

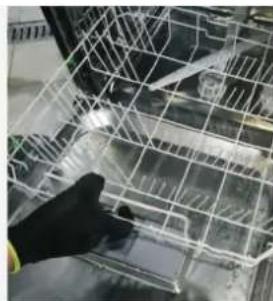

BRAZO DEL ROCIADOR INFERIOR

INSTRUCCIONES

BRAZO DEL ROCIADOR INFERIOR

Tire del rociador y quítejo

CESTA SUPERIOR

INSTRUCCIONES

Coloque la cesta nueva y cierre el sujetador

CESTA INFERIOR

INSTRUCCIONES

BRAZO DEL ROCIADOR INFERIOR

1.00 2.00 3.00 4.00 5.00 6.00 7.00 8.00 9.00 10.00 11.00 12.00 13.00 14.00 15.00 16.00 17.00 18.00 19.00 20.00 21.00 22.00 23.00 24.00 25.00 26.00 27.00 28.00 29.00 30.00 31.00 32.00 33.00 34.00 35.00 36.00 37.00 38.00 39.00 40.00 41.00 42.00 43.00 44.00 45.00 46.00 47.00 48.00 49.00 50.00

1.

Abra la puerta

BRACCIO LAVANTE SUPERIORE

ISTRUZIONI

BRACCIO LAVANTE SUPERIORE
