MANUAL DE USUARIO H 65SB HITACHI

• Gegarandeerde geluidsdruk: 105 dB Deze verklaring is van toepassing op produkten voorzien van de CE-markeringen.EspañolDECLARACIÓN DE CONFORMIDAD DE LA CEDeclaramos bajo nuestra única responsabilidad que este producto estáde acuerdo con las normas o con los documentos de normalizaciónEN50144, EN55014 y EN61000-3, según indican las Directrices delConsejo 73/23/CEE, 89/336/CEE, 98/37/CE y 2000/14/CE.2000/14/CE
• Tipo de dispositivo: martillo manual para romper el hormigón

• Nombre del modelo: H65SB

• Peso del dispositivo: 16,5 kg

• Procedimiento de evaluación de conformidad: ANEXO VI Párrafo 5

• Entidad notificada: BSI Product Services, Maylands Avenue Hemel Hempstead Herts HP2 4SQ Reino Unido
• Nivel de potencia acústica medida: 103 dB

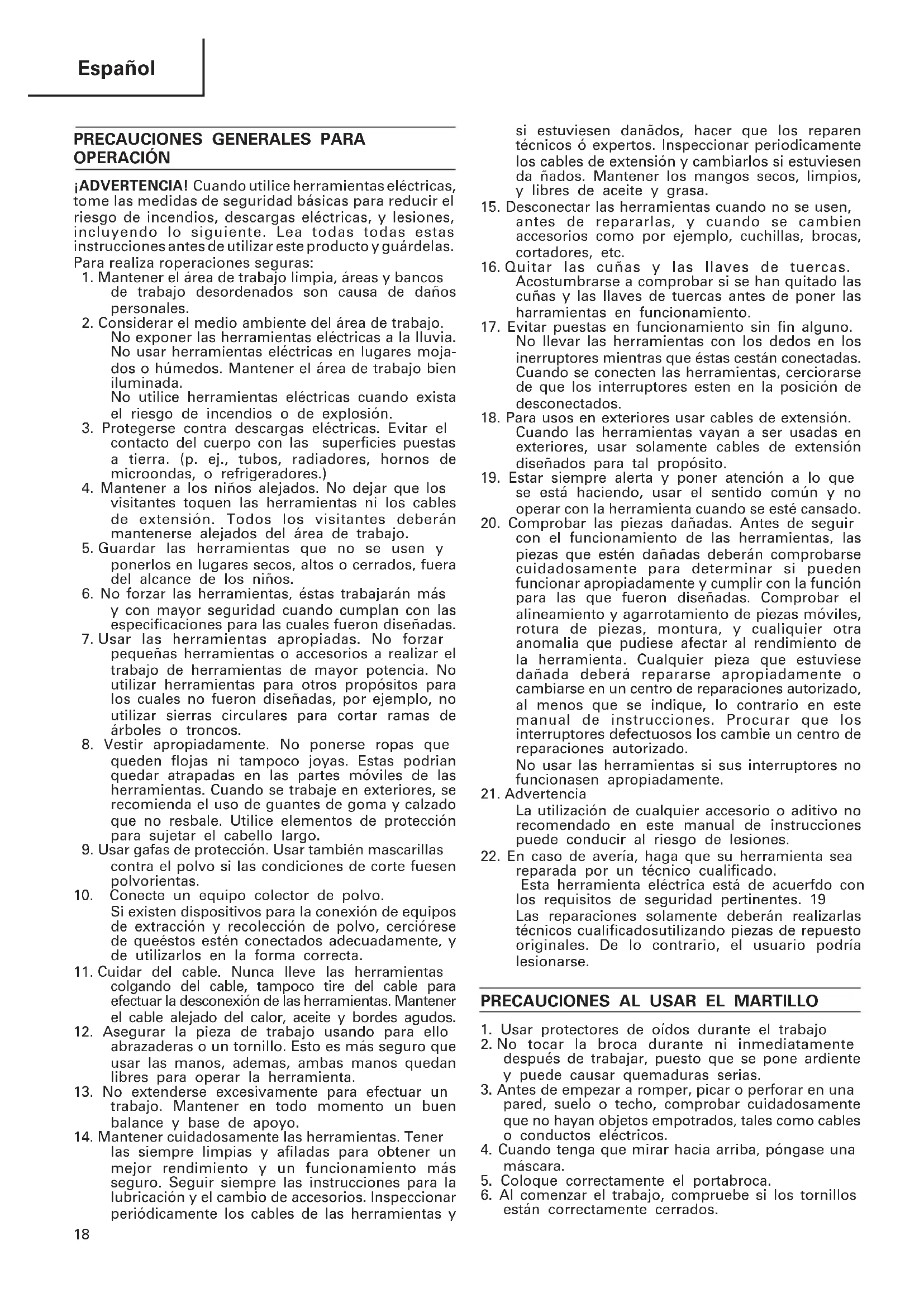

OPERACIÓN ¡ADVERTENCIA! Cuando utilice herramientas eléctricas, tome las medidas de seguridad básicas para reducir el riesgo de incendios, descargas eléctricas, y lesiones, incluyendo lo siguiente. Lea todas todas estas instrucciones antes de utilizar este producto y guárdelas. Para realiza roperaciones seguras:

1. Mantener el área de trabajo limpia, áreas y bancos

de trabajo desordenados son causa de daños personales.

2. Considerar el medio ambiente del área de trabajo.

No exponer las herramientas eléctricas a la lluvia. No usar herramientas eléctricas en lugares moja- dos o húmedos. Mantener el área de trabajo bien iluminada. No utilice herramientas eléctricas cuando exista el riesgo de incendios o de explosión.

3. Protegerse contra descargas eléctricas. Evitar el

contacto del cuerpo con las superficies puestas a tierra. (p. ej., tubos, radiadores, hornos de microondas, o refrigeradores.)

4. Mantener a los niños alejados. No dejar que los

visitantes toquen las herramientas ni los cables de extensión. Todos los visitantes deberán mantenerse alejados del área de trabajo.

5. Guardar las herramientas que no se usen y

ponerlos en lugares secos, altos o cerrados, fuera del alcance de los niños.

6. No forzar las herramientas, éstas trabajarán más

y con mayor seguridad cuando cumplan con las especificaciones para las cuales fueron diseñadas.

7. Usar las herramientas apropiadas. No forzar

pequeñas herramientas o accesorios a realizar el trabajo de herramientas de mayor potencia. No utilizar herramientas para otros propósitos para los cuales no fueron diseñadas, por ejemplo, no utilizar sierras circulares para cortar ramas de árboles o troncos.

8. Vestir apropiadamente. No ponerse ropas que

queden flojas ni tampoco joyas. Estas podrian quedar atrapadas en las partes móviles de las herramientas. Cuando se trabaje en exteriores, se recomienda el uso de guantes de goma y calzado que no resbale. Utilice elementos de protección para sujetar el cabello largo.

9. Usar gafas de protección. Usar también mascarillas

contra el polvo si las condiciones de corte fuesen polvorientas.

10. Conecte un equipo colector de polvo.

Si existen dispositivos para la conexión de equipos de extracción y recolección de polvo, cerciórese de queéstos estén conectados adecuadamente, y de utilizarlos en la forma correcta.

11. Cuidar del cable. Nunca lleve las herramientas

colgando del cable, tampoco tire del cable para efectuar la desconexión de las herramientas. Mantener el cable alejado del calor, aceite y bordes agudos.

12. Asegurar la pieza de trabajo usando para ello

abrazaderas o un tornillo. Esto es más seguro que usar las manos, ademas, ambas manos quedan libres para operar la herramienta.

13. No extenderse excesivamente para efectuar un

trabajo. Mantener en todo momento un buen balance y base de apoyo.

14. Mantener cuidadosamente las herramientas. Tener

las siempre limpias y afiladas para obtener un mejor rendimiento y un funcionamiento más seguro. Seguir siempre las instrucciones para la lubricación y el cambio de accesorios. Inspeccionar periódicamente los cables de las herramientas y si estuviesen danãdos, hacer que los reparen técnicos ó expertos. Inspeccionar periodicamente los cables de extensión y cambiarlos si estuviesen da ñados. Mantener los mangos secos, limpios, y libres de aceite y grasa.

15. Desconectar las herramientas cuando no se usen,

antes de repararlas, y cuando se cambien accesorios como por ejemplo, cuchillas, brocas, cortadores, etc.

16. Quitar las cuñas y las llaves de tuercas.

Acostumbrarse a comprobar si se han quitado las cuñas y las llaves de tuercas antes de poner las harramientas en funcionamiento.

17. Evitar puestas en funcionamiento sin fin alguno.

No llevar las herramientas con los dedos en los inerruptores mientras que éstas cestán conectadas. Cuando se conecten las herramientas, cerciorarse de que los interruptores esten en la posición de desconectados.

18. Para usos en exteriores usar cables de extensión.

Cuando las herramientas vayan a ser usadas en exteriores, usar solamente cables de extensión diseñados para tal propósito.

19. Estar siempre alerta y poner atención a lo que

se está haciendo, usar el sentido común y no operar con la herramienta cuando se esté cansado.

20. Comprobar las piezas dañadas. Antes de seguir

con el funcionamiento de las herramientas, las piezas que estén dañadas deberán comprobarse cuidadosamente para determinar si pueden funcionar apropiadamente y cumplir con la función para las que fueron diseñadas. Comprobar el alineamiento y agarrotamiento de piezas móviles, rotura de piezas, montura, y cualiquier otra anomalia que pudiese afectar al rendimiento de la herramienta. Cualquier pieza que estuviese dañada deberá repararse apropiadamente o cambiarse en un centro de reparaciones autorizado, al menos que se indique, lo contrario en este manual de instrucciones. Procurar que los interruptores defectuosos los cambie un centro de reparaciones autorizado. No usar las herramientas si sus interruptores no funcionasen apropiadamente.

La utilización de cualquier accesorio o aditivo no recomendado en este manual de instrucciones puede conducir al riesgo de lesiones.

22. En caso de avería, haga que su herramienta sea

reparada por un técnico cualificado. Esta herramienta eléctrica está de acuerfdo con los requisitos de seguridad pertinentes. 19 Las reparaciones solamente deberán realizarlas técnicos cualificadosutilizando piezas de repuesto originales. De lo contrario, el usuario podría lesionarse.

PRECAUCIONES AL USAR EL MARTILLO

1. Usar protectores de oídos durante el trabajo

2. No tocar la broca durante ni inmediatamente

después de trabajar, puesto que se pone ardiente y puede causar quemaduras serias.

3. Antes de empezar a romper, picar o perforar en una

pared, suelo o techo, comprobar cuidadosamente que no hayan objetos empotrados, tales como cables o conductos eléctricos.

4. Cuando tenga que mirar hacia arriba, póngase una

5. Coloque correctamente el portabroca.

6. Al comenzar el trabajo, compruebe si los tornillos

están correctamente cerrados.19 Español ESPECIFICACIONES Voltage (por áreas)* (110V, 115V, 120V, 127V, 220V, 230V, 240V) Entrada 1240W* Impacto a carga plena 1400min

• Verificar indefectiblemente los datos de la placa de características de la máquina, pués varian de acuerdo al país de destino. ACCESORIOS NORMALES (1) Caja ............................................................................. 1 (2) Punta ........................................................................... 1 (3) Llave de barra hexagonal (para perno de 8 mm) ............................................ 1 (4) Llave de barra hexagonal (para perno de 4 mm) ............................................ 1 Los accessorios normales están sujetos a cambio sin previo aviso. ACCESORIOS OPCIONALES (De venta por separado) 䡬 Cortadora de asfalto 䡬 Para excabar y hacer rebordes 䡬 Apisonamiento 䡬 Trabajos con cuchara 䡬 Grasa 500 g (en una lata) 30 g (en un tobo) Los accesorios facultativos están sujetos a cambio sin previo aviso. APLICACIONES Romper hormigón armado, cortar o picar hormigón, hacer ranuras, cortes. Ejemplo de aplicación: Instalación de tuberia y artículos sanitarios, instalación de maquinaria, trabajos de suministro de agua y drenaje, trabajos en interiores, instalaciones portuarias y demás trabajos propios de ingenieria civil.

ANTES DE LA PUESTA EN MARCHA

Asegurarse de que la alimentación de red que ha de ser utilizada responda a las exigencias de corriente especificadas en la placa de características del producto.

2. Conmutador de alimentación

Asegurarse de que el conmutador de alimentación esté en la posición OFF (desconectado). Si la clavija está conectada en la caja del enchufe mientras el conmutador de alimentación esté en posición ON (conectado) las herramientas eléctricas empezarán a trabajar inmediatamente, provocando un serio accidente.

3. Cable de prolongación

Cuando está alejada el área de trabajo de la red de alimentación, usar un cable de prolongación de un grosor y potencia normal suficiente. El cable de prolongación debe ser mantenido lo más corto posible.

4. Montaje una herramienta

NOTA Para herramientas tales como una barreta de punta y un cortafrio, emplee solamente piezas genuinas de HITACHI. (1) Limpie y despues unte el vástago de la herramienta con grasa o aceite para máquinas. (Fig.1) (2) Gire la palanca de parada 180° hacia la derecha tirando de ella hacia usted. A continuación inserte la barrena en el orifcio hexagonal de la cubierta delantera. (Fig.1) (3) Sujete la herramienta girando la palanca de parada en media vuelta en sentido opuesto. (Fig. 2) (1) Cargadora Largo total: 410 mm Anchura: 75 mm (1) Cincel frio Largo total: 410 mm (1) Cuchara Largo total: 410 mm (2) Barrena Largitud total: 250 mm Diámeteo exterior: 200 mm (1) Pisón

7. Cuando tenga que trabajar en un lugar elevado

tenga cuidado que no hayan personas debajo.

8. Utilice botas de seguridad para proteger sus pies.20

1. Después de aplicar la punta de la herramienta contra

la superficie de trabajo, apriete el interruptor disparador. En algunos casos, es necesario empujar con fuerza la punta de la herramienta contra la superficie de trabajo para iniciar el movimiento de percusión. Esto no se debe al mal funcionamento de la herramienta. Esto significa que está trabajando el mecanismo de protección contra la percusión sin carga.

2. Empleee la herramienta utilizando el peso de la

misma. El rendimiento no mejorara aunque presione con mayor fuerza la herramienta contra la superficie de trabajo. Emplee la fuerza suficiente para controlar la reacción. (Fig. 3)

Esta máquina es de construcción completamente cerrada, para evitar que entre el polvo y que hayan fugas de lubricante. Por ello, la herramienta puede usarse sin lubricarse por largos períodos. Cuando se requiere cambiar la grasa, proceder como sigue: Período de cambio de grasa: Luego de adquirir la herramienta, cambiarle la grasa cada 6 meses de uso. Consultar para ello al Agente de Servicio HITACHI autorizado.

MANTENIMIENTO E INSPECCION

PRECAUCION: Cerciórese de desconectar la alimentación y desenchufe el enchufe de la toma de alimentación de la red para evitar averias serias.

1. Inspección d la herramienta

Ya que la utilización de una herramienta de corte embotada disminuirá la eficiencia de trabajo y podría causar desperfectos en el motor, afilar o cambiar las herramientas de corte tan pronto como se note abrasión en éstas.

2. Inspeccionar los tornillos de montaje:

Regularmente inspeccionar todos los tornillos de montaje y asegurarse de que estén apretados firmemente. Si cualquier tornillo estuviera suelto, volver a apretarlo inmediatamente. El no hacer esto provocaría un riesgo serio.

3. Mantenimiento de motor:

La unidad de bobinado del motor es el verdadero “corazón” de las herramientas eléctricas. Prestar el mayor cuidado y asegurarse de que el bobinado no se dañe y/o se humedezca con aceite o agua.

4. Inspeccionar los carbones de contacto (Fig. 4)

El motor emplea escobillas de carbón que son partes consumibles. Cuando se gastan o están cerca del “limite de desgaste” pueden causar problemas al motor. Al equiparse la escobilla de carbón de parada automática, el motor se detendrá automáticamente en ese momento hay que proceder a cambiar ambas escobillas de carbón por la nuevas, que tienen los mismos números de escobillas de carbón como se muestra en la figura. Además siempre hay hay que mantener las escobillas de carbón limpias y asegurarse de que se muevan libremente en sus porta-escobillas.

5. Reemplazar el carbón de contacto:

Afloje el tornillo (perno de cabeza hexagonal M4×12) de la cubierta de la tapa, y extraiga ésta. (Fig. 5) Después de reemplazar las escobillas, apriete las tapas de las misma y por último, monte firmemente la cubierta de la tapa.

6. Lista de repuestos

A: N°. ítem B: N°. código C: N°. usado D: Observaciones PRECAUCIÓN La reparación, modificación e inspección de las herramientas eléctricas Hitachi deben ser realizadas por un Centro de Servicio Autorizado de Hitachi. Esta lista de repuestos será de utilidad si es presentada junto con la herramienta al Centro de Servicio Autorizado de Hitachi, para solicitar la reparación o cualquier otro tipo de mantenimiento. En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país. MODIFICACIONES Hitachi Power Tools introduce constantemente mejoras y modificaciones para incorporar los últimos avances tecnológicos. Por consiguiente, algunas partes (por ejemplo, números de códigos y/o diseño) pueden ser modificadas sin previo aviso. OBSERVACION Debido al programa continuo de investigación y desarollo de HITACHI estas especificaciones están sujetas a cambio sin preaviso. Información sobre la vibración Los valores medidos fueron determinados de acuerdo con EN50144. Valor medio cuadrático ponderado típico de aceleración: 19,0 m/s

1 Nùmero de modelo 2 Mùmero de serie 3 Fecha de adquisición 4 Nombre y dirección del cliente 5 Nombre y dirección del distribudor (Se ruega poner el sellú del distribudor con su nombre y dirección)
