BEDIENUNGSANLEITUNG H 65SB HITACHI

• Gewicht gereedschap: 16,5 kg

• Guaranteed sound power level: 105 dB This declaration is applicable to the product affixed CE marking.DeutschERKLÄRUNG ZUR KONFORMITÄT MIT CE-REGELNWir erklären mit alleiniger Verantwortung, daß dieses Produkt denStandards oder standardisierten Dokumenten EN50144, EN55014 undEN61000-3 in Übereinstimmung mit den Direktiven des Europarats73/23/EWG, 89/336/EWG, 98/37/CE und 2000/14/CE entspricht.2000/14/CE
• Art der Ausrüstung: Handgehaltener Betonbrecher

• Gewicht der Ausrüstung: 16,5 kg

• Übereinstimmungsbeurteilungsverfahren: ANNEX VI Paragraph 5

• Informierte Körperschaft: BSI Product Services, Maylands Avenue Hemel Hempstead Herts HP2 4SQ UK
• Gemessener Schallleistungspegel:103 dB

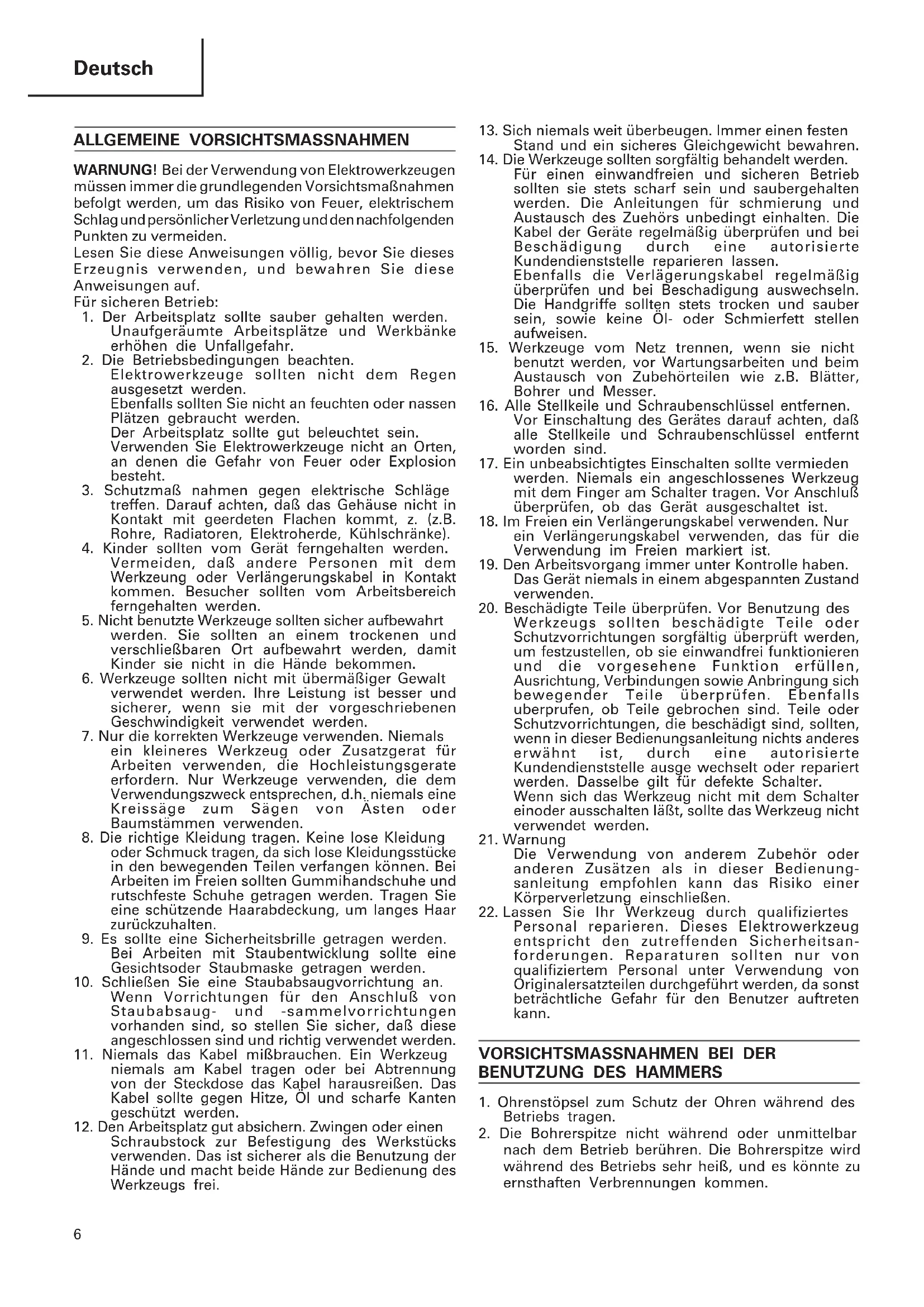

Deutsch ALLGEMEINE VORSICHTSMASSNAHMEN WARNUNG! Bei der Verwendung von Elektrowerkzeugen müssen immer die grundlegenden Vorsichtsmaßnahmen befolgt werden, um das Risiko von Feuer, elektrischem Schlag und persönlicher Verletzung und den nachfolgenden Punkten zu vermeiden. Lesen Sie diese Anweisungen völlig, bevor Sie dieses Erzeugnis verwenden, und bewahren Sie diese Anweisungen auf. Für sicheren Betrieb:

1. Der Arbeitsplatz sollte sauber gehalten werden.

Unaufgeräumte Arbeitsplätze und Werkbänke erhöhen die Unfallgefahr.

2. Die Betriebsbedingungen beachten.

Elektrowerkzeuge sollten nicht dem Regen ausgesetzt werden. Ebenfalls sollten Sie nicht an feuchten oder nassen Plätzen gebraucht werden. Der Arbeitsplatz sollte gut beleuchtet sein. Verwenden Sie Elektrowerkzeuge nicht an Orten, an denen die Gefahr von Feuer oder Explosion besteht.

3. Schutzmaß nahmen gegen elektrische Schläge

treffen. Darauf achten, daß das Gehäuse nicht in Kontakt mit geerdeten Flachen kommt, z. (z.B. Rohre, Radiatoren, Elektroherde, Kühlschränke).

4. Kinder sollten vom Gerät ferngehalten werden.

Vermeiden, daß andere Personen mit dem Werkzeung oder Verlängerungskabel in Kontakt kommen. Besucher sollten vom Arbeitsbereich ferngehalten werden.

5. Nicht benutzte Werkzeuge sollten sicher aufbewahrt

werden. Sie sollten an einem trockenen und verschließbaren Ort aufbewahrt werden, damit Kinder sie nicht in die Hände bekommen.

6. Werkzeuge sollten nicht mit übermäßiger Gewalt

verwendet werden. Ihre Leistung ist besser und sicherer, wenn sie mit der vorgeschriebenen Geschwindigkeit verwendet werden.

7. Nur die korrekten Werkzeuge verwenden. Niemals

ein kleineres Werkzeug oder Zusatzgerat für Arbeiten verwenden, die Hochleistungsgerate erfordern. Nur Werkzeuge verwenden, die dem Verwendungszweck entsprechen, d.h. niemals eine Kreissäge zum Sägen von Ästen oder Baumstämmen verwenden.

8. Die richtige Kleidung tragen. Keine lose Kleidung

oder Schmuck tragen, da sich lose Kleidungsstücke in den bewegenden Teilen verfangen können. Bei Arbeiten im Freien sollten Gummihandschuhe und rutschfeste Schuhe getragen werden. Tragen Sie eine schützende Haarabdeckung, um langes Haar zurückzuhalten.

9. Es sollte eine Sicherheitsbrille getragen werden.

Bei Arbeiten mit Staubentwicklung sollte eine Gesichtsoder Staubmaske getragen werden.

10. Schließen Sie eine Staubabsaugvorrichtung an.

Wenn Vorrichtungen für den Anschluß von Staubabsaug- und -sammelvorrichtungen vorhanden sind, so stellen Sie sicher, daß diese angeschlossen sind und richtig verwendet werden.

11. Niemals das Kabel mißbrauchen. Ein Werkzeug

niemals am Kabel tragen oder bei Abtrennung von der Steckdose das Kabel harausreißen. Das Kabel sollte gegen Hitze, Öl und scharfe Kanten geschützt werden.

12. Den Arbeitsplatz gut absichern. Zwingen oder einen

Schraubstock zur Befestigung des Werkstücks verwenden. Das ist sicherer als die Benutzung der Hände und macht beide Hände zur Bedienung des Werkzeugs frei.

13. Sich niemals weit überbeugen. Immer einen festen

Stand und ein sicheres Gleichgewicht bewahren.

14. Die Werkzeuge sollten sorgfältig behandelt werden.

Für einen einwandfreien und sicheren Betrieb sollten sie stets scharf sein und saubergehalten werden. Die Anleitungen für schmierung und Austausch des Zuehörs unbedingt einhalten. Die Kabel der Geräte regelmäßig überprüfen und bei Beschädigung durch eine autorisierte Kundendienststelle reparieren lassen. Ebenfalls die Verlägerungskabel regelmäßig überprüfen und bei Beschadigung auswechseln. Die Handgriffe sollten stets trocken und sauber sein, sowie keine Öl- oder Schmierfett stellen aufweisen.

15. Werkzeuge vom Netz trennen, wenn sie nicht

benutzt werden, vor Wartungsarbeiten und beim Austausch von Zubehörteilen wie z.B. Blätter, Bohrer und Messer.

16. Alle Stellkeile und Schraubenschlüssel entfernen.

Vor Einschaltung des Gerätes darauf achten, daß alle Stellkeile und Schraubenschlüssel entfernt worden sind.

17. Ein unbeabsichtigtes Einschalten sollte vermieden

werden. Niemals ein angeschlossenes Werkzeug mit dem Finger am Schalter tragen. Vor Anschluß überprüfen, ob das Gerät ausgeschaltet ist.

18. Im Freien ein Verlängerungskabel verwenden. Nur

ein Verlängerungskabel verwenden, das für die Verwendung im Freien markiert ist.

19. Den Arbeitsvorgang immer unter Kontrolle haben.

Das Gerät niemals in einem abgespannten Zustand verwenden.

20. Beschädigte Teile überprüfen. Vor Benutzung des

Werkzeugs sollten beschädigte Teile oder Schutzvorrichtungen sorgfältig überprüft werden, um festzustellen, ob sie einwandfrei funktionieren und die vorgesehene Funktion erfüllen, Ausrichtung, Verbindungen sowie Anbringung sich bewegender Teile überprüfen. Ebenfalls uberprufen, ob Teile gebrochen sind. Teile oder Schutzvorrichtungen, die beschädigt sind, sollten, wenn in dieser Bedienungsanleitung nichts anderes erwähnt ist, durch eine autorisierte Kundendienststelle ausge wechselt oder repariert werden. Dasselbe gilt für defekte Schalter. Wenn sich das Werkzeug nicht mit dem Schalter einoder ausschalten läßt, sollte das Werkzeug nicht verwendet werden.

Die Verwendung von anderem Zubehör oder anderen Zusätzen als in dieser Bedienung- sanleitung empfohlen kann das Risiko einer Körperverletzung einschließen.

22. Lassen Sie Ihr Werkzeug durch qualifiziertes

Personal reparieren. Dieses Elektrowerkzeug entspricht den zutreffenden Sicherheitsan- forderungen. Reparaturen sollten nur von qualifiziertem Personal unter Verwendung von Originalersatzteilen durchgeführt werden, da sonst beträchtliche Gefahr für den Benutzer auftreten kann.

VORSICHTSMASSNAHMEN BEI DER

BENUTZUNG DES HAMMERS

1. Ohrenstöpsel zum Schutz der Ohren während des

2. Die Bohrerspitze nicht während oder unmittelbar

nach dem Betrieb berühren. Die Bohrerspitze wird während des Betriebs sehr heiß, und es könnte zu ernsthaften Verbrennungen kommen.7 Deutsch TECHNISCHE DATEN Spannung (je nach Gebiet)* (110V, 115V, 120V, 127V, 220V, 230V, 240V) Leistungsaufnahme 1240W* Vollastschlagzahl 1400min

Gewicht (ohne Kabel, Seitengriff) 16 kg

• Vergessen Sie nicht, die Produktangaben auf dem Typenschild zu überprüfen, da sich diese je nach Verkaufsgebiet ändern. STANDARDZUBEHÖR (1) Gehäuse ...................................................................... 1 (2) Spitzmeißel ................................................................ 1 (3) Sechskantschlüssel (für 8 mm Bolzen) ................ 1 (4) Sechskantschlüssel (für 4 mm Bolzen) ................ 1 Das Standardzubehör kann ohne vorherige Bekannt- machung jederzeit geändert werden. SONDERZUBEHÖR (separat zu beziehen) 䡬 Asphaltschneiden 䡬 Nuten und Kanten 䡬 Stampfen 䡬 Grabarbeiten 䡬 Schmierfett 500 g (Dose) 30 g (in Tube) Das Sonderzubehör kann ohne vorherige Bekannt- machung jederzeit geändert werden. ANWENDUNGSGEBIETE Ausbrechen von Zement, Abschlagen von Beton, Nuten, Abtrennen von Rundstahl. Anwendungsbeispiele: Installation von Rohrleitungen und Drähten für sanitäre Einrichtungen, Maschinen, Trinkwasserversorgung und Abwasserableitung, Inneneinrichtungen, Tiefbau-und Hafenanlagen. VOR INBETRIEBNAHME

Prüfen, daß die zu verwendende Netzspannung der Angabe auf dem Typenschild entspricht.

Prüfen, daß der Netzschalter auf „AUS” steht. Wenn der Stecker an das Netz angeschlossen wird, während der Schalter auf „EIN” steht, beginnt das Werkzeug sofort zu laufen, was gefährlicht ist.

3. Verlängerungskabel

Wenn der Arbeitsbereich nicht in der Nähe des Netzanschlusses liegt, ist ein Verlängerungskabel ausreichenden Querschnitts und ausreichender Nennleistung zu verwenden. Das Verlängerungskabel sollte so kurz wie möglich gehalten werden.

4. Anbringung eines Werkzeugs

HINWEIS: Für Werkzeuge wie Rund- und Kaltmeißel nur Original-HITACHI-Teile verwenden. (1) Reinigen, und dann den Werkzeugschaft mit Fett oder Maschinenöl einschmieren. (Abb. 1) (2) Den Stopphebel um 180° im Uhrzeigersinn drehen und gleichzeitig zum Benutzer hin ziehen. Dann den Werkzeugschaft in das Sechskantloch am Frontdeckel einsetzen. (Abb. 1) (3) Das Werkzeug durch Drehen des Stopphebels um eine halbe Umdrehung in Gegenrichtung festklemmen. (Abb. 2) (1) Spatmeißel Gesamtlänge: 410 mm Breite: 75 mm

3. Bevor man in einer Wand, dem Boden oder der

Decke etwas ausbricht, meißelt oder bohrt, muß man sich sorgfältig davon überzeugen, daß keine elektrischen Kabel oder Kabelrohre darunter liegen.

4. Tragen Sie eine Schutzmaske wenn Sin nach oben

5. Stellen Sie den Bohrerhalter korrekt ein.

6. Vergewissern Sie sich vor der Arbeit, daß die

Schrauben richting festgezogen sind.

7. Geben Sie acht auf untenstehende Leute und

Gegenstände, wenn Sie an einem weit erhöhten Platz arbeiten.

8. Tragen Sie Sicherheitsschuhe, um Verletzungen der

Füße zu vermeiden. (1) Kaltmeißel Gesamtlänge: 410 mm (1) Spaten Gesamtlänge: 410 mm (2) Schaft Gesamtlänge: 250 mm Außendurchmesser: 200 mm (1) Stapferplatten8 Deutsch

1. Ziehen Sie den Auslöseschalter durch, nachdem Sie

die Spitze des Werkzeugs gegen die Arbeitsposition gebracht haben. In einigen Fällen ist es erforderlich, die Werkzeugspitze kräftig gegen die Arbeitsposition zu stoßen, um mit dem Schlagen zu beginnen. Dies ist nicht als Fehlfunktion des Werkzeugs zu verstehen. Es bedeutet, daß der Sicherheitsmechanismus gegen Schlagen ohne Belastung tätig ist.

2. Nutzen Sie bei der Arbeit das Eigengewicht des

Werkzeugs. Ein gewaltsames Drücken des Werkzeugs gegen die zu bearbeitende Fläche verbessert die Leistung des Werkzeugs nicht. Drücken Sie das Werkzeug nicht stärker als nötig, um der Gegenkraft entgegen zu wirken. (Abb. 3) SCHMIERFETTWECHSEL Diese Maschine ist vollkommen luftdicht, um Eintritt von Staub und Fettlecken zu vermeiden. Deshalb kann sie auf lange Zeit ohne Schmieren gebraucht werden. Zum Schmierfettwechsel wie unten angegeben vorgehen. Wechselzeit Nach dem Einkauf das Schmierfett alle 6 Gebrauchsmonate wechseln. Wenden Sie sich an lhre HITACHI-Service-Station.

WARTUNG UND INSPEKTION

VORSICHT: Immer den Betriebsschalter auf “Aus” stellen und den Netzstecker aus der Steckdose ziehen, um Unfälle zu vermeiden.

1. Inspektion des Werkzeugs

Da Gebrauch eines stumpfen Werkzeugs die Leistung vermindert und ein mögliches Versagen des Motors verursacht, ist das Werkzeug zu schleifen oder zu ersetzen, wenn Verschleiß festgestellt wird.

2. Inspektion der Befestigungsschrauben:

Alle Befestigungsschrauben werden regelmäßig inspiziert und geprüft, ob sie gut angezogen sind. Wenn sich eine der Schrauben lockert, muß sie sofort wieder angezogen werden. Geschieht das nicht, kann das zu erheblichen Gefahren führen.

3. Wartung des Motors:

Die Motorwicklung ist das „HERZ” des Elektrowerkzeugs. Daher ist besonders sorgfältig darauf zu achten, daß die Wicklung nicht beschädigt wird und/oder mit Öl oder Wasser in Berührung kommt.

4. Inspektion der Kohlebürsten (Abb. 4)

Im Motor sind Kohlebürsten verwendet, die Verbauchsteile sind. Wenn sie abgenützt sind, kann es zu Motorschäden führen. Wenn der Motor mit einer Auto-Stop Kohlebürste ausgestattet ist, wird er automatisch anhalten. Beide Kohlebürsten sollen dann durch neue ersetzt werden, die dieselbe Bürstennummer tragen, wie auf der Abbildung. Darüber hinaus müssen die Kohlebürsten immer sauber gehalten werden und müssen sich in der Bürstenhalterung frei bewegen können.

5. Austausch einer Kohlebürste:

Lösen Sie die Schraube (Sechskantsteckfassung für Bolzen (M4×12) des Kappendeckels, und nehmen Sie dann die Endabdeckungab. (Abb. 5) Nach Abnehmen der Bürstenkappe kann die Kohlebürste entfernt werden. Ziehen Sie nach dem Wiedereinsetzen der Kohlebürste die Bürstenkappe fest, und setzen Sie den Kappendeckel wieder sicher an.

6. Liste der Wartungsteile

A: Punkt Nr. B: Code Nr. C: Verwendete Anzahl D: Bemerkungen ACHTUNG Reparatur, Modifikation und Inspektion von Hitachi- Elektrowerkzeugen müssen durch ein autorisiertes Hitachi-Kundendienstzentrum durchgeführt werden. Diese Teileliste ist hilfreich, wenn sie dem autorisierten Hitachi-Kundendienstzentrum zusammen mit dem Werkzeug für Reparatur oder Wartung ausgehändigt wird. Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden. MODIFIKATIONEN Hitachi-Elektrowerkzeuge werden fortwährend verbessert und modifiziert, um die neuesten technischen Fortschritte einzubauen. Dementsprechend ist es möglich, daß einige Teile (z.B. Codenummern bzw. Entwurf) ohne vorherige Benachrichtigung geändert werden. ANMERKUNG Aufgrund des ständigen Forschungs-und Entwicklungs- programms von HITACHI sind Änderungen der hierin gemachten technischen Angaben nicht ausgeschlossen. Information über Vibration Die Meßwerte wurden entsprechend EN50144 bestimmt. Der typische gewogene quadratische Mittelwert für die Beschleunigung ist 19,0 m/s
