GEBRUIKSAANWIJZING H 65SB HITACHI

309Code No. C99050674 NPrinted in JapanNederlandsEC VERKLARING VAN CONFORMITEITWij verklaren onder eigen verantwoordelijkheid dat dit produkt conformde richtlijnen of gestandardiseerde documenten EN50144, EN55014en EN61000-3 voldoet aan de eisen van EEG Bepalingen 73/23/EEG,89/336/EEG, 98/37/EC en 2000/14/EC.2000/14/EC

• Conformiteit vaststellingsprocedure: ANNEX VI Paragraaf 5

• In kennis gesteld instituut: BSI Product Services, Maylands Avenue, Hemel Hempstead, Herts. HP2 4SQ UK
• Gemeten geluidsdruk: 103 dB

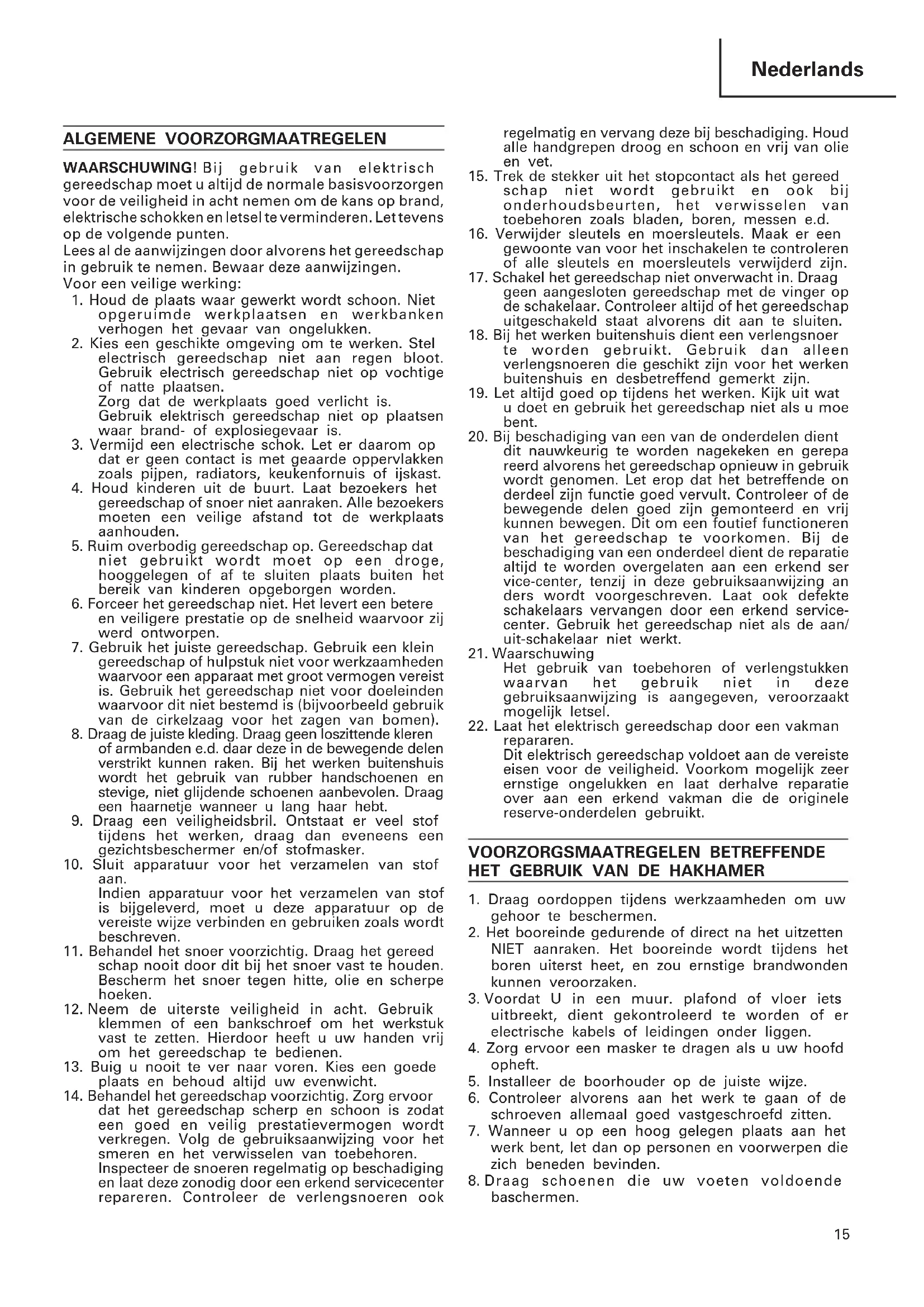

Nederlands ALGEMENE VOORZORGMAATREGELEN WAARSCHUWING! Bij gebruik van elektrisch gereedschap moet u altijd de normale basisvoorzorgen voor de veiligheid in acht nemen om de kans op brand, elektrische schokken en letsel te verminderen. Let tevens op de volgende punten. Lees al de aanwijzingen door alvorens het gereedschap in gebruik te nemen. Bewaar deze aanwijzingen. Voor een veilige werking:

1. Houd de plaats waar gewerkt wordt schoon. Niet

opgeruimde werkplaatsen en werkbanken verhogen het gevaar van ongelukken.

2. Kies een geschikte omgeving om te werken. Stel

electrisch gereedschap niet aan regen bloot. Gebruik electrisch gereedschap niet op vochtige of natte plaatsen. Zorg dat de werkplaats goed verlicht is. Gebruik elektrisch gereedschap niet op plaatsen waar brand- of explosiegevaar is.

3. Vermijd een electrische schok. Let er daarom op

dat er geen contact is met geaarde oppervlakken zoals pijpen, radiators, keukenfornuis of ijskast.

4. Houd kinderen uit de buurt. Laat bezoekers het

gereedschap of snoer niet aanraken. Alle bezoekers moeten een veilige afstand tot de werkplaats aanhouden.

5. Ruim overbodig gereedschap op. Gereedschap dat

niet gebruikt wordt moet op een droge, hooggelegen of af te sluiten plaats buiten het bereik van kinderen opgeborgen worden.

6. Forceer het gereedschap niet. Het levert een betere

en veiligere prestatie op de snelheid waarvoor zij werd ontworpen.

7. Gebruik het juiste gereedschap. Gebruik een klein

gereedschap of hulpstuk niet voor werkzaamheden waarvoor een apparaat met groot vermogen vereist is. Gebruik het gereedschap niet voor doeleinden waarvoor dit niet bestemd is (bijvoorbeeld gebruik van de cirkelzaag voor het zagen van bomen).

8. Draag de juiste kleding. Draag geen loszittende kleren

of armbanden e.d. daar deze in de bewegende delen verstrikt kunnen raken. Bij het werken buitenshuis wordt het gebruik van rubber handschoenen en stevige, niet glijdende schoenen aanbevolen. Draag een haarnetje wanneer u lang haar hebt.

9. Draag een veiligheidsbril. Ontstaat er veel stof

tijdens het werken, draag dan eveneens een gezichtsbeschermer en/of stofmasker.

10. Sluit apparatuur voor het verzamelen van stof

aan. Indien apparatuur voor het verzamelen van stof is bijgeleverd, moet u deze apparatuur op de vereiste wijze verbinden en gebruiken zoals wordt beschreven.

11. Behandel het snoer voorzichtig. Draag het gereed

schap nooit door dit bij het snoer vast te houden. Bescherm het snoer tegen hitte, olie en scherpe hoeken.

12. Neem de uiterste veiligheid in acht. Gebruik

klemmen of een bankschroef om het werkstuk vast te zetten. Hierdoor heeft u uw handen vrij om het gereedschap te bedienen.

13. Buig u nooit te ver naar voren. Kies een goede

plaats en behoud altijd uw evenwicht.

14. Behandel het gereedschap voorzichtig. Zorg ervoor

dat het gereedschap scherp en schoon is zodat een goed en veilig prestatievermogen wordt verkregen. Volg de gebruiksaanwijzing voor het smeren en het verwisselen van toebehoren. Inspecteer de snoeren regelmatig op beschadiging en laat deze zonodig door een erkend servicecenter repareren. Controleer de verlengsnoeren ook regelmatig en vervang deze bij beschadiging. Houd alle handgrepen droog en schoon en vrij van olie en vet.

15. Trek de stekker uit het stopcontact als het gereed

schap niet wordt gebruikt en ook bij onderhoudsbeurten, het verwisselen van toebehoren zoals bladen, boren, messen e.d.

16. Verwijder sleutels en moersleutels. Maak er een

gewoonte van voor het inschakelen te controleren of alle sleutels en moersleutels verwijderd zijn.

17. Schakel het gereedschap niet onverwacht in. Draag

geen aangesloten gereedschap met de vinger op de schakelaar. Controleer altijd of het gereedschap uitgeschakeld staat alvorens dit aan te sluiten.

18. Bij het werken buitenshuis dient een verlengsnoer

te worden gebruikt. Gebruik dan alleen verlengsnoeren die geschikt zijn voor het werken buitenshuis en desbetreffend gemerkt zijn.

19. Let altijd goed op tijdens het werken. Kijk uit wat

u doet en gebruik het gereedschap niet als u moe bent.

20. Bij beschadiging van een van de onderdelen dient

dit nauwkeurig te worden nagekeken en gerepa reerd alvorens het gereedschap opnieuw in gebruik wordt genomen. Let erop dat het betreffende on derdeel zijn functie goed vervult. Controleer of de bewegende delen goed zijn gemonteerd en vrij kunnen bewegen. Dit om een foutief functioneren van het gereedschap te voorkomen. Bij de beschadiging van een onderdeel dient de reparatie altijd te worden overgelaten aan een erkend ser vice-center, tenzij in deze gebruiksaanwijzing an ders wordt voorgeschreven. Laat ook defekte schakelaars vervangen door een erkend service- center. Gebruik het gereedschap niet als de aan/ uit-schakelaar niet werkt.

Het gebruik van toebehoren of verlengstukken waarvan het gebruik niet in deze gebruiksaanwijzing is aangegeven, veroorzaakt mogelijk letsel.

22. Laat het elektrisch gereedschap door een vakman

repararen. Dit elektrisch gereedschap voldoet aan de vereiste eisen voor de veiligheid. Voorkom mogelijk zeer ernstige ongelukken en laat derhalve reparatie over aan een erkend vakman die de originele reserve-onderdelen gebruikt. VOORZORGSMAATREGELEN BETREFFENDE

HET GEBRUIK VAN DE HAKHAMER

1. Draag oordoppen tijdens werkzaamheden om uw

gehoor te beschermen.

2. Het booreinde gedurende of direct na het uitzetten

NIET aanraken. Het booreinde wordt tijdens het boren uiterst heet, en zou ernstige brandwonden kunnen veroorzaken.

3. Voordat U in een muur. plafond of vloer iets

uitbreekt, dient gekontroleerd te worden of er electrische kabels of leidingen onder liggen.

4. Zorg ervoor een masker te dragen als u uw hoofd

5. Installeer de boorhouder op de juiste wijze.

6. Controleer alvorens aan het werk te gaan of de

schroeven allemaal goed vastgeschroefd zitten.

7. Wanneer u op een hoog gelegen plaats aan het

werk bent, let dan op personen en voorwerpen die zich beneden bevinden.

8. Draag schoenen die uw voeten voldoende

Gewicht (zonder snoer en zijgreep) 16 kg

• Kontroleer het naamplaatje op het apparaat daar het apparaat afhankelijk van het gebied waar het verkocht wordt gewijzigd kan worden. STANDAARD TOEBEHOREN (1) Omhulsel .................................................................... 1 (2) Puntboor ..................................................................... 1 (3) Hexagonale schroefsleutel (voor bout 8 mm) .................................................... 1 (4) Hexagonale schroefsleutel (voor bout 4 mm) .................................................... 1 De standaard toebehoren kunnen zonder aankondiging op ieder moment worden veranderd. EXTRA TOEBEHOREN (los verkrijgbaar) 䡬 Asfaltsnijden 䡬 Groefsnijdens en graven 䡬 Aanstampen 䡬 Schepwerk 䡬 Grease 500 gr. (in een blik) 30 gr. (in een tube) De extra toebehoren kunnen zonder aankondiging op ieder moment worden veranderd. TOEPASSINGEN Breken van beton, afschilferen van beton, maken van groeven, pijpsnijden. Voorbeelden van toepassingen: Het installeren van pijpen en bedrading van sanitaire faciliteiten, machine-installatie, watertoevoer en afvoerwerk, binnenwerk, havenfaciliteiten, en ander bouwkundig werk.

Kontroleren of de netspanning overeenkomt met de opgave op het naamplaatje.

Kontroleren of de netschakelaar op „UIT” staat. Wanneer de stekker op het net aangesloten is, terwijl de schakelaar op „AAN” staat, begint het gereedschap onmiddellijk de draaien, hetwelk ernstig gevaar betekent.

Wanneer het werkterrein niet in de buurt van een stopcontact ligt, dan moet men gebruik maken van een verlengsnoer, dat voldoende dwarsprofiel en voldoende nominaal vermogen heeft. Het verlengsnoer moet zo kort mogelijk gehouden worden.

4. Het monteren van een hulpstuk

OPMERKING Als u werkt met hulpstukken zoals een betondriller of een koudbeitel, gebruik dan uitsluitend originele HITACHI hulpstukken. (1) Reinig het staartstuk van het gebruikte hulpstuk en breng er vervolgens wat vet of machine-olie op aan. (zie Afb.1) (2) Draai de vergrendelpal 180° rechtsom, terwijl u deze naar u toe trekt. Steek vervolgens het gereedschap- shulpstuk in de zeshoekige boorschacht in de kap van devoorzijde. (Afb.1) (3) Vergrendel het hulpstuk door de vergrendelpal een halve slag in de tegenovergestelde richting te draaien. (zie Afb. 2) (1) Snijder Totale lengte: 410 mm Breedte: 75 mm (1) Beitel Totale lengte: 410 mm (1) Schep Totale lengte: 410 mm (2) Schacht Totale lengte: 250 mm Buitendiameter: 200 mm (1) Heiblok17 Nederlands

GEBRUIK VAN DE HAKHAMER

1. Plaats de punt op de plek waar u wilt beginnen en

haal vervolgens de trekkerschakelaar over. In sommige gevallen is het nodig de punt met kracht op de gewenste plek te stoten om het gewenste effect te verkrijgen. Dit wijst niet op slecht functioneren van het apparaat. Het betekent dat het veiligheidsmechanisme, dat voorkomt dat er onbelast gewerkt wordt in werking is getreden.

2. Maak bij de bediening gebruik van het eigen gewicht

van het apparaat. Het zal niet beter werken indien het met veel kracht op het werkoppervlak gedrukt wordt. Houd het apparaat met een kracht vast die juist voldoende is om de weerslag tegen te gaan. (Afb. 3)

VERVANGEN VAN DE OLIE

De constructie van dit apparaat is luchtdicht, zodat olie niet kan uitlekken, en het apparaat beschermd is tegen stof. Het apparaat kan dus voor lange tijd gebruikt worden zonder verdere smering. Vervang de olie zoals hieronder is beschreven. Periodieke vervanging van de olie Vervang de olie nadat het apparaat 6 maanden gebruikt is. Vervangingsolie is verkrijgbaar bij de officiele HITACHI Service Agent.

ONDERHOUD EN INSPECTIE

LET OP Zorg ervoor dat de stroom is uitgeschakeld (OFF) en dat de stekker uit de stroom-aansluiting is getrokken. Dit om ernstige problemen te voorkomen.

1. Inspectie van de boor

Daar door een stompe boor het prestatievermogen vermindert, en de motor beschadigd kan worden, dient deze geslepen of vervangen te worden wanneer slijtage wordt vastgesteld.

2. Inspectie van de bevestigingsschroef:

Alle bevestigingsschroeven worden regelmatig geinspecteerd en gekontroleerd of zij juist aangedraaid zijn. Wanneer één van de schroeven losraakt, dan moet deze onmiddellijk opnieuw aangedraaid worden. Gebeurt dat niet, dan kan dat tot aanzienlijke gevaren leiden.

3. Onderhoud van de motor

De motorwikkeling is het „hart” van het electrische gereedschap. Er moet daarom bijzonder zorgvuldig op gelet worden, dat de wikkeling niet beschadigd en/of met olie of water bevochtigd wordt.

4. Inspectie van de koolborstels (Afb. 4)

Bij de motor zijn koolborstels gebruikt, die onderhevig zijn aan slijtage. De motor kan beschadigd worden wanneer de koolborstels versleten zijn. De motor stop automatisch wanneer deze voorzien is van auto-stop koolborstels. In dit geval dienen beide koolborstels vervangen te worden door nieuwe borstels van hetzelf de nummer, zoals de afbeelding laat zien. Bovendien moeten de koolborstels zich in de borstelhouders vrij kunnen bewegen.

5. Het wisselen van de koolborstel:

Maak de bout (zeshoekig M4×12) van de beschermkap los en verwijder de kap. (Afb. 5) Na het verwijderen van de borstelkap kan de koolborstel vervangen worden. Sluit de borstelkap na het vervangen van de koolborstel en plaats de beschermkap er goed overheen.

6. Lijst vervangingsonderdelen

A: Ond.nr. B: Codenr. C: Gebr.nr. D: Opm. LET OP Reparatie, modificatie en inspectie van Hitachi elektrisch gereedschap dient te worden uitgevoerd door een erkend Hitachi Service-centrum. Deze Onderdelenlijst komt van pas wanneer u deze samen met het gereedschap aanbiedt bij het erkende Hitachi Service-centrum wanneer u om reparatie of ander onderhoud verzoekt. Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd. MODIFICATIES Hitachi elektrisch gereedschap wordt voortdurend verbeterd en gewijzigd teneinde gebruik te kunnen maken van de nieuwste technische ontwikkelingen. Daarom is mogelijk dat sommige onderdelen (zoals codenummers en/of ontwerp) zonder voorafgaande kennisgeving gewijzigd worden. AANTEKENING Op grond van het voortdurende research-en ontwikkelingsprogramma van HITACHI zijn veranderingen van de hierin genoemde technische opgaven voorbehouden. Informatie betreffende trillingen De gemeten waarden zijn verkregen overeenkomstig EN50144. Typische gewogen effektieve versnellingswaarde: 19,0 m/s
