MANUAL DE USUARIO CVMA 70 W CANDY
II. Limpeza mensal aohetto para gorduras
III. Limpeza anual do filtro de Carbono Activado

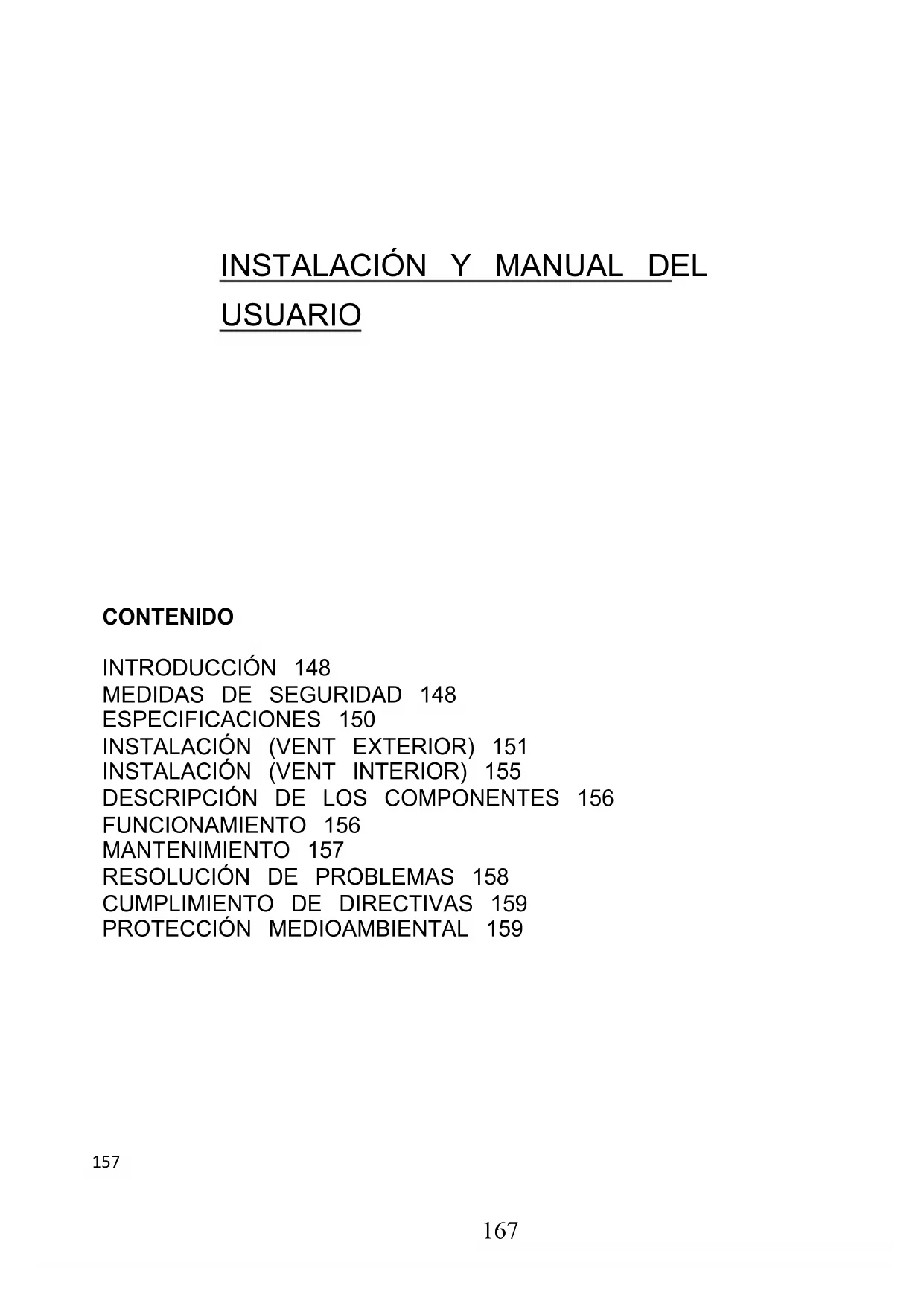

MEDIDAS DE SEGURIDAD 148
ESPECIFICACIONES 150
INSTALACION (VENT EXTERIOR) 151
INSTALLACION (VENT INTERIOR) 155
DESCRIPCION DE LOS COMPONENTES 156
FUNCIONAMENTO 156
MANTENIMIENTO 157
RESOLUCION DE PROBLEMAS 158
Gracias por elegir este extractor.
Con este manual de instruciones se pretenden proporcionalas todas las instruciones relacionadas con la instalacion, el uso y el mantenimiento del extractor.
Para que su funciona sea correcto y seguro, ha de leerse el manua antes de su instalacion y uso.
Los materiales realizados son de primera calidad y su Diseño aerodinámico. Dispone de un motor electrico de gran potencia y un ventilador decentrifugadas de presentar una gran potencia de absorcción, es caso ruido en funcionalemento, bajo antigrasa y montaje sencillo.
C
Al colocar el marcado en este producto, declaramos, bajo nuestra propia responsabilidad, elFULmente de todos los requisitos ambientales existables en la legislacion de este producto en la calidad europea, y salud.
MEDIDAS DE SEGURIDAD
Los niños no peuventponer en funciona el extractor.
El extractor es para uso exclusivamente dométrico, por lo que no e indica para barbaços, tiendas de alimentación u otros usos commerciales.
Para un buen funciona es fundamental limpiar con regularidad no solo la campana extractor, sino también el filtro.
Limpiar la campana -siguiendo lasindicaciones del manual de instrucciones- con el fin de estar el riesgo de combustion.
Está prohibido cocinar directamente sobre cocinas de gas.
Asegurar una correcta ventilacion de la casa.
Antes de conectar la campana, comprobar que el cable electrico no está dañado. Si el cable está dañado sólo pueda sustituirlo personalrial可能导致 del serviceo的技术ico.
Cuando se utilizes la campana extractora jusqu conthers dispositivos combustion de gas u others, ha de asegurarse una adequada ventilacion la cucina;
El aire extraído no ha de desviarse a la calidad de humos que se utilise para el humano de dispositivos de combustión de gas u除外;
Han de cumplirse las regulaciones relacionadas con la extracción del aire.
La campana no está pensada para que lautilicen personas-incluidoninos- con deficiencias ficas, sensoriales o intelectuales, quecarezcan de experiencia o desconozcan su funciona, salvo que tengan supervision o reciban instrucciones relativas al funciona
por parte de la persona responsable de su seguridad.
Los niños no peuvent usar jugar con el extractor.
No flambear bajo de la campana.
Esta campana extractor no está diseñada para su uso en cocinas de más de cinco fogones.
Peligro de cortocircuito
Conectar la campana solo a enchufes con toma de tierra. En caso de duda, pregunte a un especialistariallicado.
En caso de no seguir estas instrucciones se pueda incurir en fuego, cortocircuito o, incluo, defuncion.
Lista de Accesorios Estándar de Instalación
| Especification | Imagen | Cantidad |
| Carcasa | 1 | |
| Parte superior de la chimenea | 1 | |
| Parte inferior de la chimenea | 1 | |
| Grapa de la parte inferior de chimenea | 1 | |
| Grapa de la parte superior de chimenea | 1 | |
| Colgadero | 1 | |
| φ8 tacos φ8×φ6 blanco | 9 | |
| Tornillos ST4.0×30 | 9 | |
| φ7 tornillos ST4.0×8 | 2 |

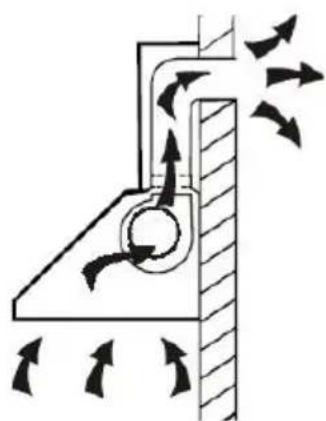

Si dispone de una salute exterior, el extractor pueda colocarse como se muestra en laImagen inferior utilizing un conductor de extracción (tubería esmalte, aluminio, flexible o para materiales inflamables con un dimetro interno de 150 mm)

- Antes de la instalacion, apagar y desconectar la campana.

- Para un correcto funciona, el extractor ha de colocarse a una distancia de 65 75cm encima de la cucina.

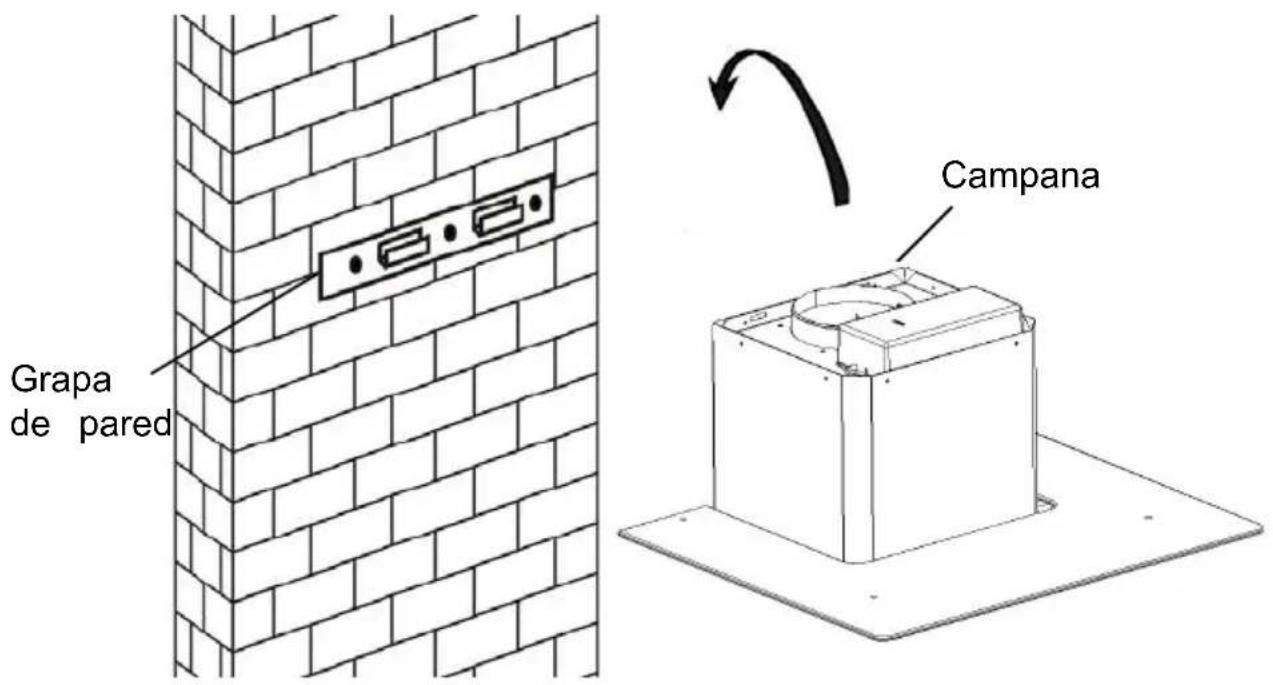

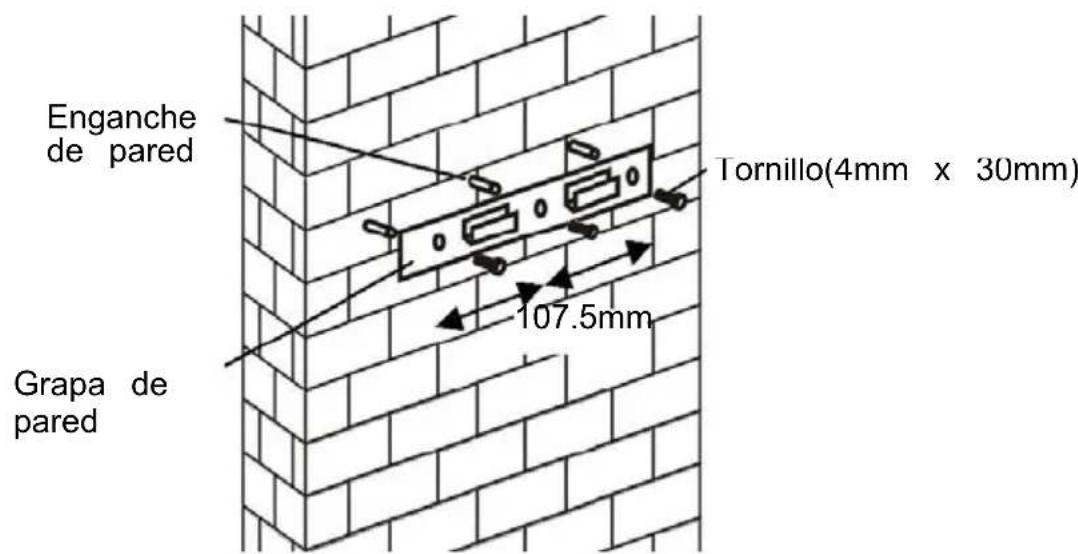

- Hacer 3 agujeros de 8 mm para colocar las grapas. Atornillar y disfrutar la grapa a la pared con los tornillos proportionsionados.

PARA MODELO INCLINADO
- Se necesita taladrar2x8mm extra entre agujeros y fjar tornillos y tornillos de cierre antes de la instalacion.

- Levantar la campana y colgarla en la grapa de la campana.

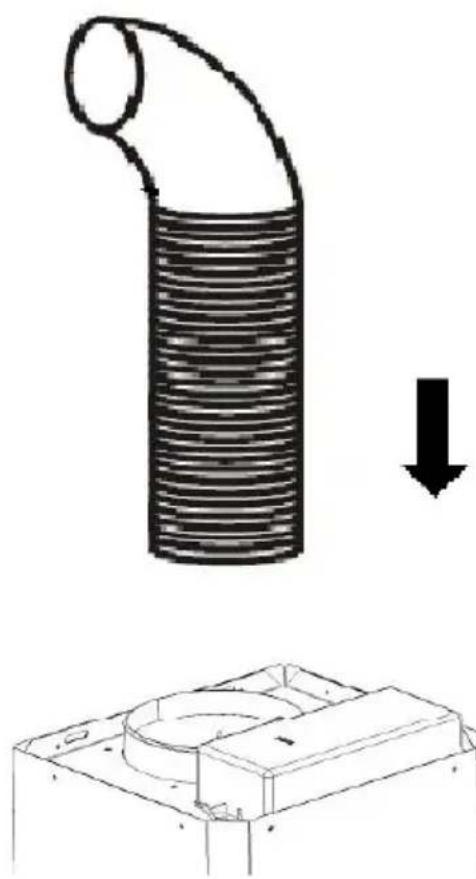

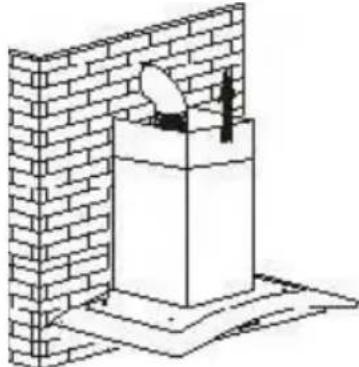

- Fijar la valvula de via una a la salute del conducto del aire de la campana. A continuación, colocar la tuberia de extracción a la valvu de via una como se muestra a continuación.

Tubería de extracción
Campana
6.
i. Colocar el cristal en la posicion adecuada en la parte superior de la campana.
ii. Colocar los cuatro tornillos y limpiar. Paraatar que se rompa el cristal, no apretar los tornillos demasiado.

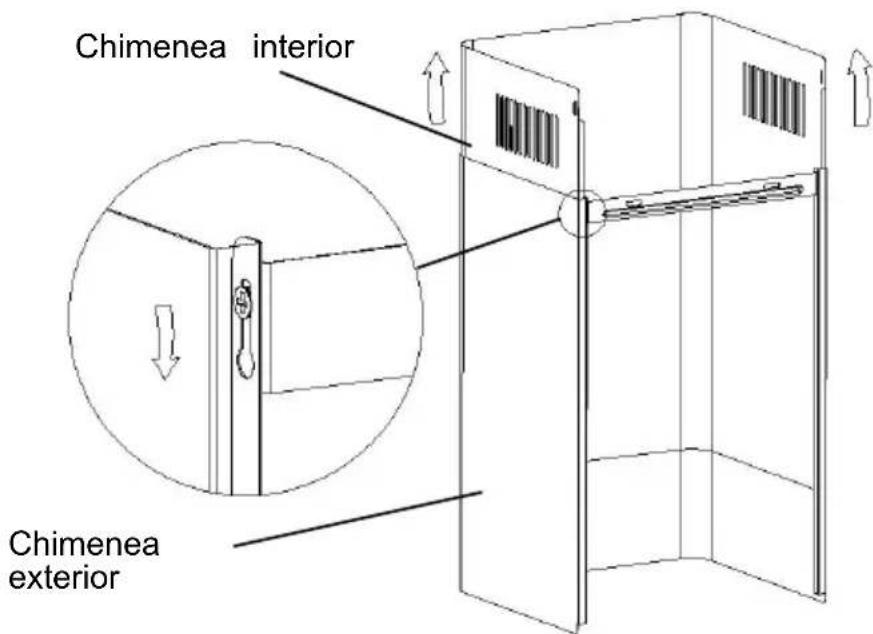

i. Colocar la parte interior de la chimenea bajo de la exterior. Luego colocar la parte interna de la chimenea bajo arriba. Ajustar hasta临港 a la alta correspondiente.

ii. Deslizar la chimenea paraJKLM su alta. Cuando se alcance la alta necessitiesaria, colocar en los agujeros los tornillos de lijacion como se muestra en las imagines inferiores.

8.

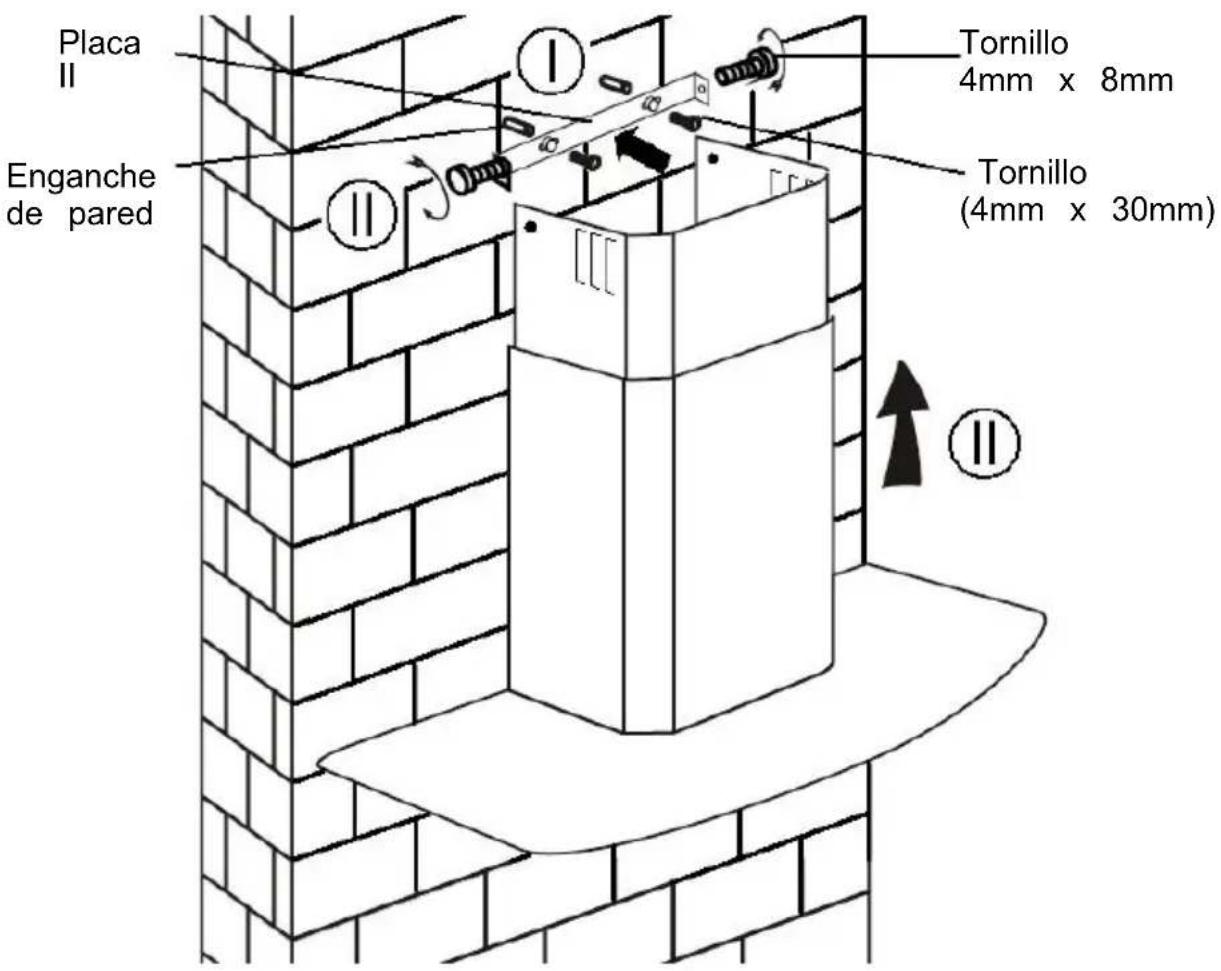

i. Hacer 2 agujeros de 8 mm para colocar la placà II. Atornillar y aparear la placà II en la pared con los 2 tornillos proportionsados.
ii. Montar la chimenea en la campana y fjarla con 2 tornillos.

INSTALACION (VENTILACION INTERIOR)

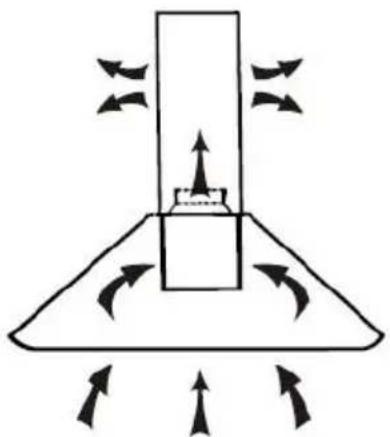

Si no dispone de salute al exterior no seranecessaryuna tuberia de extra La instalacion sera similar a la mostrada en el apartado "INSTALLACION (VENTILACION EXTERIOR)".

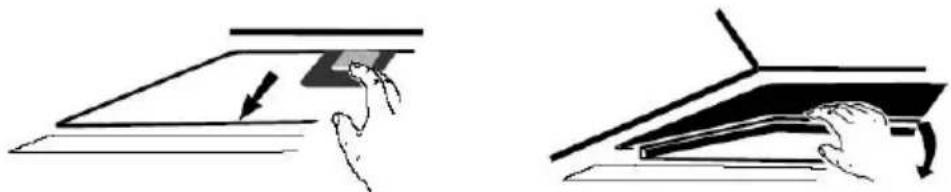

Para neutralizar los olores se pueda utiliser filtros de carbono activado. Para instalar un filtro de carbono activado, ha de desmontarse primero el filtró antigrasa. Presionar el cierre y tirar hacía abajo.

Conectar el filtro de carbono activado en la unidad y girar en el sentido de agujas del reloj. Repetir en el除外 lado.

NOTA:
o Comprobar que el filtro tiene el ciere de seguidad. En caso contra podria aflojarse y resultar peligioso.
o Si se colocape el filtro del carbono activado, pueda que la potencia de succion sea menor.

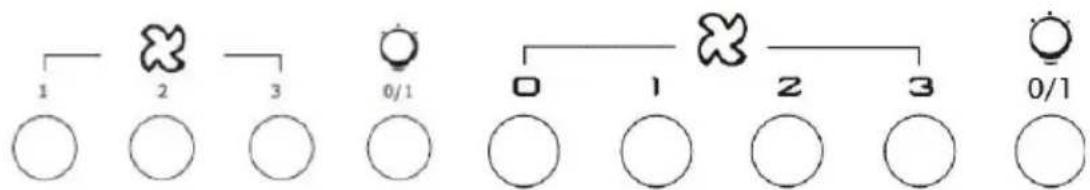

DESCRIPCION DE LOS COMPONENTES

FUNCTIONAMENTO
Botón Baja Velocidad31
Se utilizes para la ventilación de la casa. Se recomienda cuando se usa casa para hervir o cocinar sin mucho humano.
Botón Velocidad Media32
Velocidad de aire ideal para ventilacion en conditiones de casa estandares
Botón Alta Velocidad 3
Cuando hay concentración de humano o vapor, pulsar el botón de alta veloción para una ventilación de mayor eficacidia.
Boton luz
NOTA: Si está pulsados los botones de velocidad Baja/ Media / Alta al rtempo, la campana funciona a maxima velocidad.


Boton de encendido / apagado
Se utilizes para encender / apagar el ventilador.

Velocidad másuna tecla
Botón de disminución de la velocidad
Para la disminución de la velocidad del ventilador.

Botón de la luz

Pantalla digital
Ventilador de visualización de la velocidad: "1" para la velocidad baja, "2" para la velocidad media, "3" para la alta velocidad, "4" para la función Booster.
Temporizador rápida: Pulse + y - durante 1 segundo, pantalla digital de parpadear y en 5 Minutes de cuenta除外, después de 5 Minutes de motor y la luz se apagará automática del sonido y del zumbador durante 1 segundo.
Función Booster
Esta campana dispone de una función Booster. Para activar el booster, pulsar + hasta la velocidad 4, pulsar la velocidad maximalas cuando la campana está funciona y aumentola velocidad durante 5制动os, antes de volver a la velocidad inicial.
Antes de limpiar, desconectar y desenchufar la campana extractora.
I. Limpieza regular
Utilizar un paño humedecido con jabón suave o detergente. No usar estropajo metalico, materiales químicos, abrasivos ni cepillos duros.
II. Limpieza mensual del filtro de grasa
PRIMORDIAL: Limpiar el filtro todos los meSES evitará todo riesgo de fuego.
El bajo recoge la grasa, el humano, la suciedad... como que el bajo afecta directamente a la eficacidia de la campana. Si no está limpia, los residuos de la grasa (potencialmente inflamable) saturaran el bajo. Limpiar con lavavajillas.
III. Limpieza anual del filtró de carbono activado
Aplicable SOLAMENTE a la campana que se instale como campana de recirculación (no colocada en el exterior). Este filtro neutraliza los olores y ha de sustituirse al menos una vez al año,dependiendo de la Frequencia con la que se utilise la campana.
IV. Cambio de la bombilla
Retirar los tornillos del cristal y extraer el cristal. Localizar la bombill que ha de sustituirse, estaré en la fijación de luz que hay dentro oSECTION expuesta en el palio.

Desconectar el cable de luz y retirar la sujeción de las bombillas y cable de la clavija. Important: no es possible sustituir las bombillas de forma individual, habra que sacar obligatoriamente todas las bombillas, la sujeción de las mismas y el cableado como un todo. (LED light: MAX 1.5W)
Colocar las bombillas sustituidas, la sujeción y el cable igual que está. Volver a conectar los+puntos de luz.
Volver a colocar las sujeciones del cristal y disfrutar los tornillos del crist Asegurarse de que los tornillos estan bienAFPados.
RESOLUCION DE PROBLEMAS
| Fallo | Motivo | Soluciones |
| La luz se enciende, pero el ventilador no funciona | El aspa del ventilador está atascada | Desenchubar la campana. Llamar al serviceo专业技术 para su reparacion |
| El motor está dañado. | ||
| No funcía el ventilador ni la bombilla | La bombilla está fundi | Volver a colocar la bombilla con el voltaje adecuado. |
| El cable está suelto. | Volver a conectarlo a la corriera | |
| Vibración de la campana | El aspa del ventilador está dañada. | Desenchubar la campana y reparación por parte del serviceo专业技术. |
| El motor del ventilador no está bien colocado | Desenchubar la campana. Llamar al serviceo专业技术 para su reparación. | |
| La unidad no está bie colocada en la grapa. | Descolgar la campana y procombar que la grapa está bien colocada. | |
| Succión insufiente | Demasiada distancia entre la campana y la cucina | Volver aaabstar la distancia a 65-75cm |
SERVICIO DE ATENCION AL CLIENTE
Si no se pueda identificar la causa de la anomía, desenchufar la campar y llamar al Servicio Técnico.
NUMERO DE PRODUCTO DE SERIE. ¿Dónde está?
Es importante comunicarle al Servicio Técnico el número de producto y su número de série (un número de 16 characteres que empieza por 3); este número aparece en el certificado de garantía o en la placadatos que
en la campana. Ayudará aatar desplazimientos baldíos a los技术和 y (lo más importante) se reducirán los correspondientes gastos de desplazimiento.
PROTECCION MEDIAMBIENTAL
Los residuos de dispositivos electricos no peuvent depositarse en los contenedores convenciones, sino en los+puntos de reciclaje correspondientes. Si tiene dudas, consulte a la Autoridad Local correspondiente, o al vendedor.

Este electrodomestico tiene el distinctivo de la directiva europea 2012/19/EU de Residuos de Aparatos Eléctricos y Electrónicos (WEEE).
Asegurándose de que este producto se elimina correctamente ayudar a prevenir consecuencias negativas para el medio ambiente y la salute, daños que podrán darse si la eliminación del producto no fiese la adecuada.
El symbolo en el producto indica que este producto no pueda tratarse como residuo domésico. Debe depositarse en el punto de recogida correspondiente para el reciclaje de equipos electricos y electrónicos.
La eliminación ha de realizarse de acuerdo con la normativa medioambiental local de eliminación de residuos.
Para más información sobre el tratamiento, recuperación y reciclaje de este producto póngase en contacto con la-oficina local de la Ciudad, con su servicios de recogida de residuos domesticos o con la tienda donde haya adquirido el producto.
