GEBRUIKSAANWIJZING CVMA 70 W CANDY

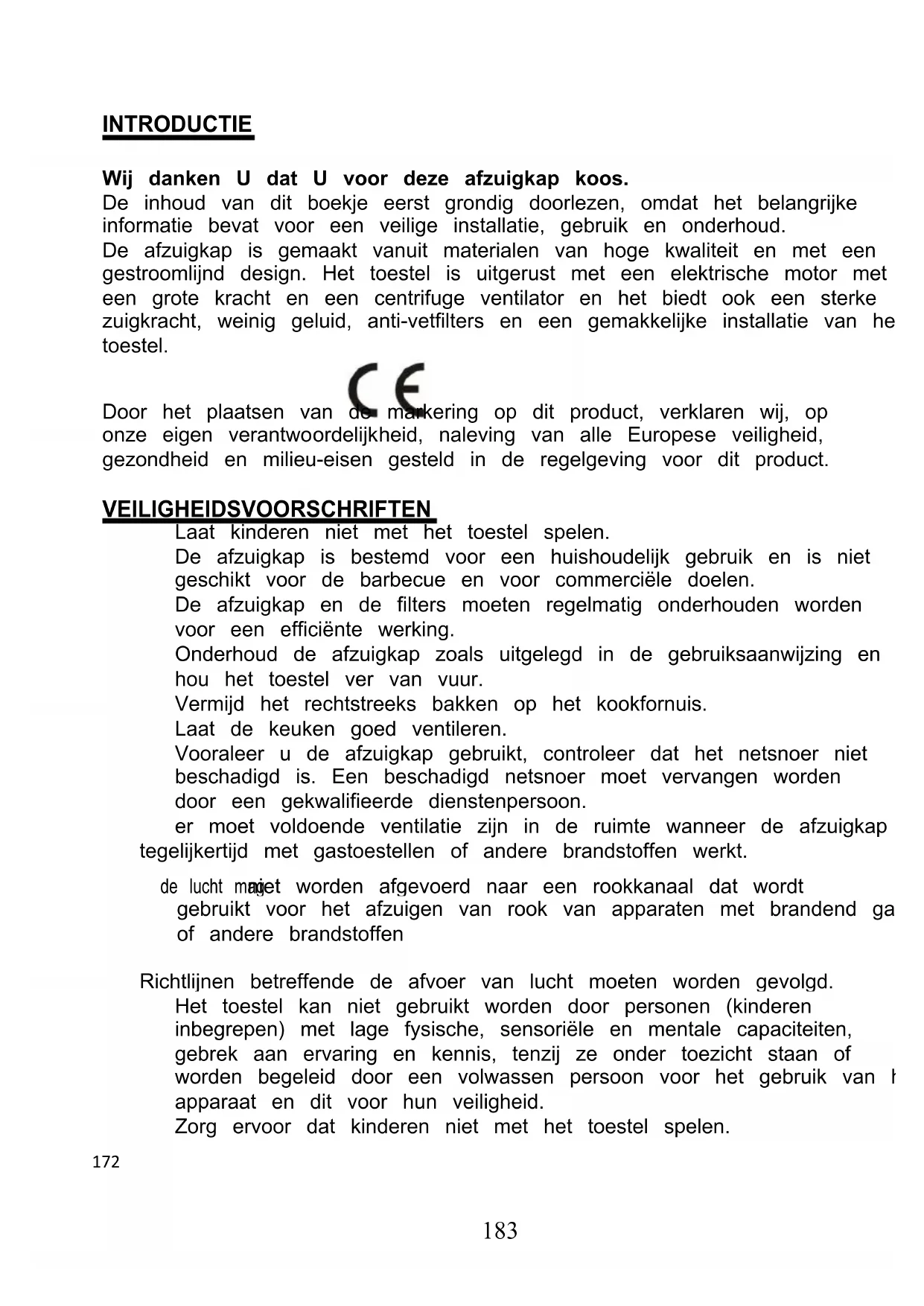

Wij danken U dat U voor deze afzuigkap koos.

De inhoud van dit boekje eerst grondig doorlezen, waar dat het belangrijke informatie bevat voor een veilige installmentie, gebruik en onderhoud.

De afzuigkap is gemaakt vanuit materialen van hoge kwaliteit en met een gastroomlijnd design. Het toestel is uitgerust met een elektrische motor met een große kracht en een centrifuge ventilator en het biedt ook een sterke zuigkracht, weinig geluid, anti-vetfilters en een gemakkelijke installmentie van het toestel.

CE

Door hetplaatsen van de markings op dit product, verklaren wij, opijke eigen verantwoordelijkheid, naleving van alle Europeseeiligkeit, gezondheid en milieu-eisen gesteld in de regelgeving voor dit product.

VEILIGHEIDSVOORSCHRIFTEN

Laat kinderen Niet met het toestel spelen.

De afzuigkap is bestemd voor een huishoudelijk gebruik en is nicht geschikt voor de barbecue en voor commerciele doelen.

De afzuigkap en de filters要去 regelmatig onderhouden worden voor een efficiente werkung.

Onderhoud de afzuigkap zoals uitgelegd in de gebruiksaanwijzing en hou het toestel ver van vuur.

Vermijd hetrechtstreeks bakken op het kookfornuis.

Laat de keuken goed ventileren.

Vooraleer u de afzuigkap gebruikt, controllerDat het netsnoer nicht beschadigd is. Een beschadigd netsnoer moet verrangen worden door een gekwalifieerde Dienstenpersoon.

er要去 voldoende ventilatie zich in de ruimte wanner de afzuigkap tegelijkkertijd met gastroestellen of andere brandstoffen werkt.

de lustt maget worden afgevoerd maar een rookkanaal dat worden gebrukt voor het afzuiigen van rook van apparaten met brandend ga of andere brandstoffen

Richtlijnen betreffende de afvoer van lucht moeten worden gevolgd.

Het toestel kan nicht gebrukt worden door Personen (kinderen inbegren) met lage fysische, sensorièle en mentale capacititen, gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of worden begeleid door een volwassen persoon voor het gebruik van h apparaat en dit voor hun veiligheid.

Zorg ervoor dat kinderen nicht met het toestel spelen.

Gebruik geen flambe onder het toestel.

De afzuigkap is nicht geschickt voor kookplaten met meer dan 4 branders.

Gevaar voor elektrische schokken

De stekker van dit apparaat enkel in een goed geaard stopcontact plaatsen. In geval van twijfel advies inwinnen van een gekwalificeerde technicus. Als u deze instructies Niet opvolgt kan dit leiden tot de ood, vuur of een elektrische schok.

Standaard Installatie - Accessoires Lijst

Spec.	Illustratie	Hoeveelheid
Omhulsel		1
Bovenstuk schouw 500mm		1
Onderstuk schouw 500mm		1
Console voor onderstuk schouw		1
Console voor bovenstuk schouw		1
Plaat met haakjes		1
φ8 pluggen φ8×φ6 Witte kleur		9
Schroeven ST4.0×30		9
φ7.2 Schroeven ST4.0×8		2

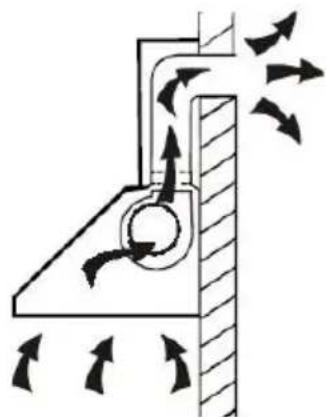

Indien u beschikt over een uitgang maar buiten, dan kurz u uw afzuigkap installeren zoals hieronder afgebeeld, met een afzuigkanaal (email, aluminium, flexibele buis of ontvlambaar materiaal met een binnendiameter van 150mm), aansluten.

1. Vooralleer u de afzuigkap aanlegt,要去 het toesteluitgeschakeld worden en de stekker uit het stopcontact worden gehaald.

1. De afzuigkap moet op een afstand van 65 75cm boven de kookplaat worden geplaatst.

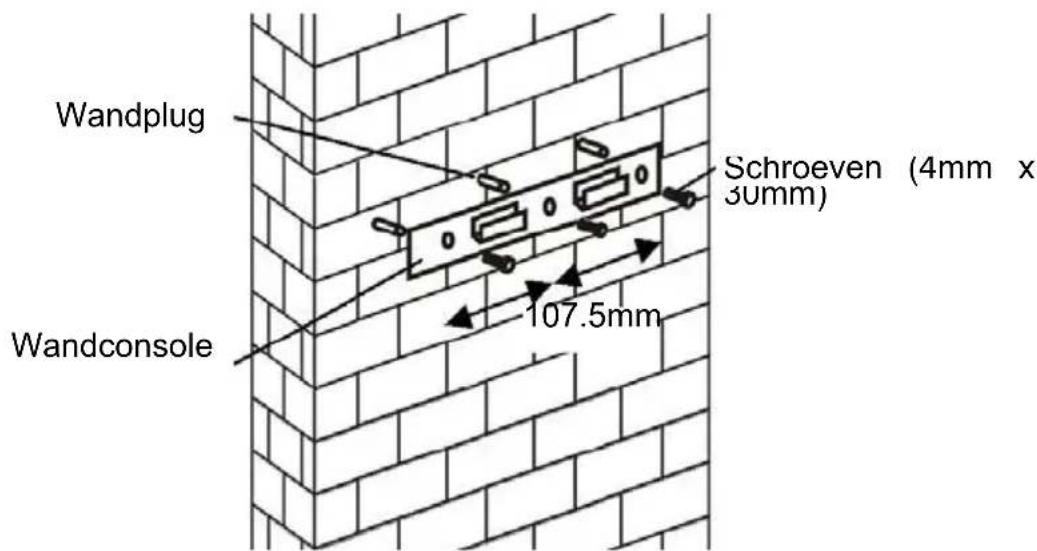

1. Boor gaten van 3 x 8mm voor de console.Maak de console stevig aan de wand via de bijgeleverde schroeven.

Voor schuine modellen

• Hiervoor要去en 2 × 8 ~mm extra gaten, bevestigingschroeven & aflsuitschroeven geboard worden voor de installmentie.

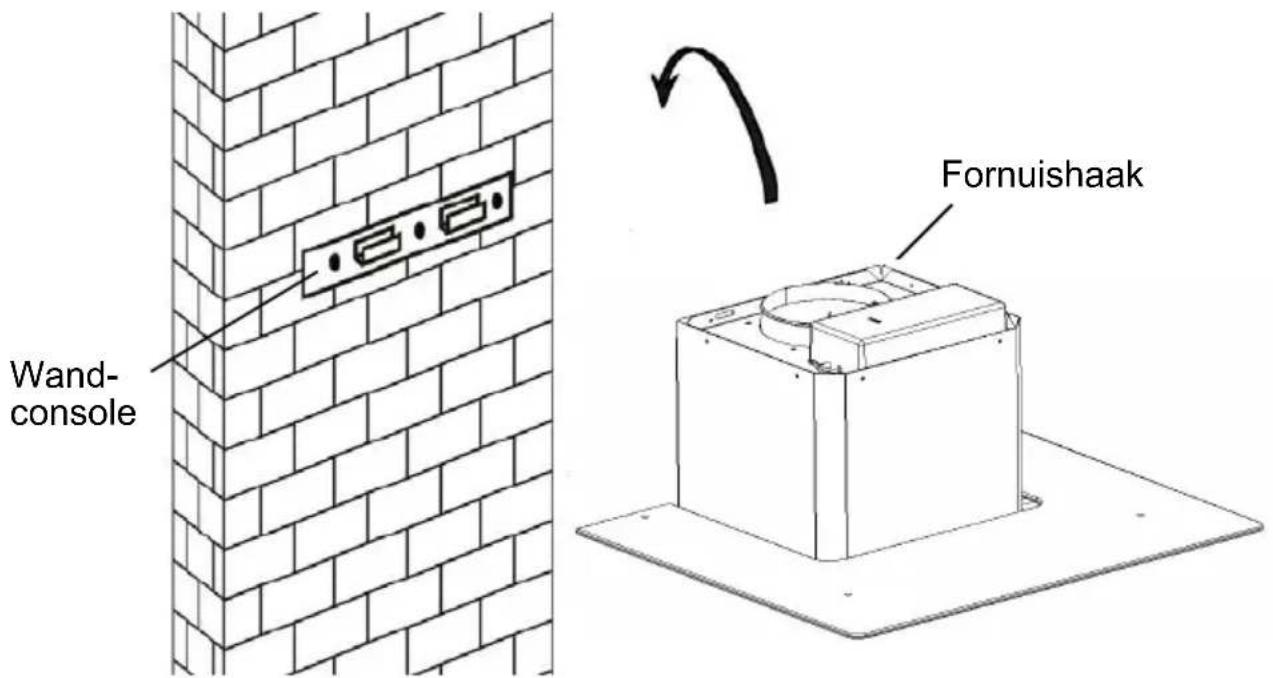

1. Plaats de afzuigkap en maak het vast aan de wand dankzij de wandconsole.

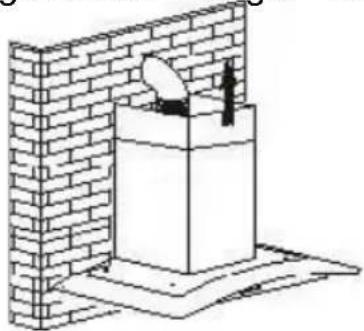

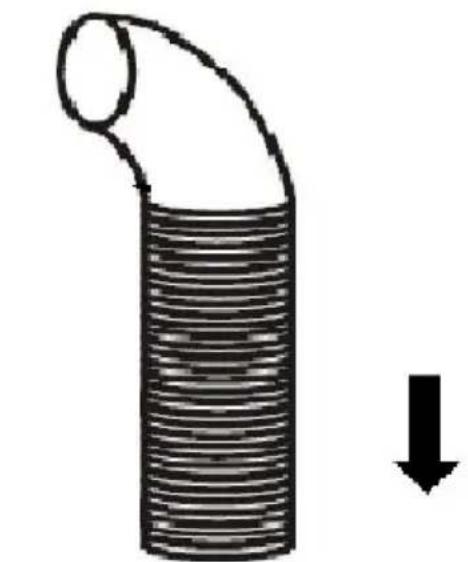

1. Bevestig de one-way klep aan de luchtuitgang van de afzuigkap. Ma de uitlaatbuis vast aan de one-way klep. (Zie afbeelding hieronder).

Uitlaatbuis
Afzuigkap

6.

i. Plaats het glas op de top van de afzuigkap.

ii. Maak het glas vast met behulp van de 4 bijgeleverde schroeven. Om te vermijden dat het glas breekt, gelieve deschroeven Niet te hard vast te draaien.

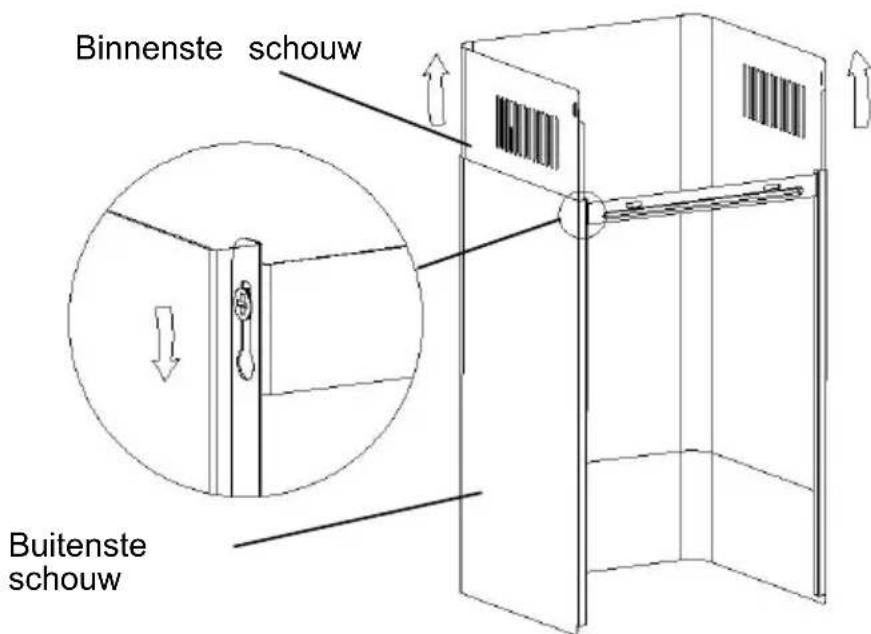

i. Plaats het binnenste van de schoorsteen in de buitenste schoorsteen. Trek de binnenste schoorsteen maar boven. Pas het aan tot de gewenste hoogte worden bereikt.

ii. Schuif de schoorsteen maar boven of�n beneden totdat u de juiste hoogte hebts bereikt.Maak nadien de bevestigingsgaten vast met de schroeven. (Zie afbeelding hieronder).

8.

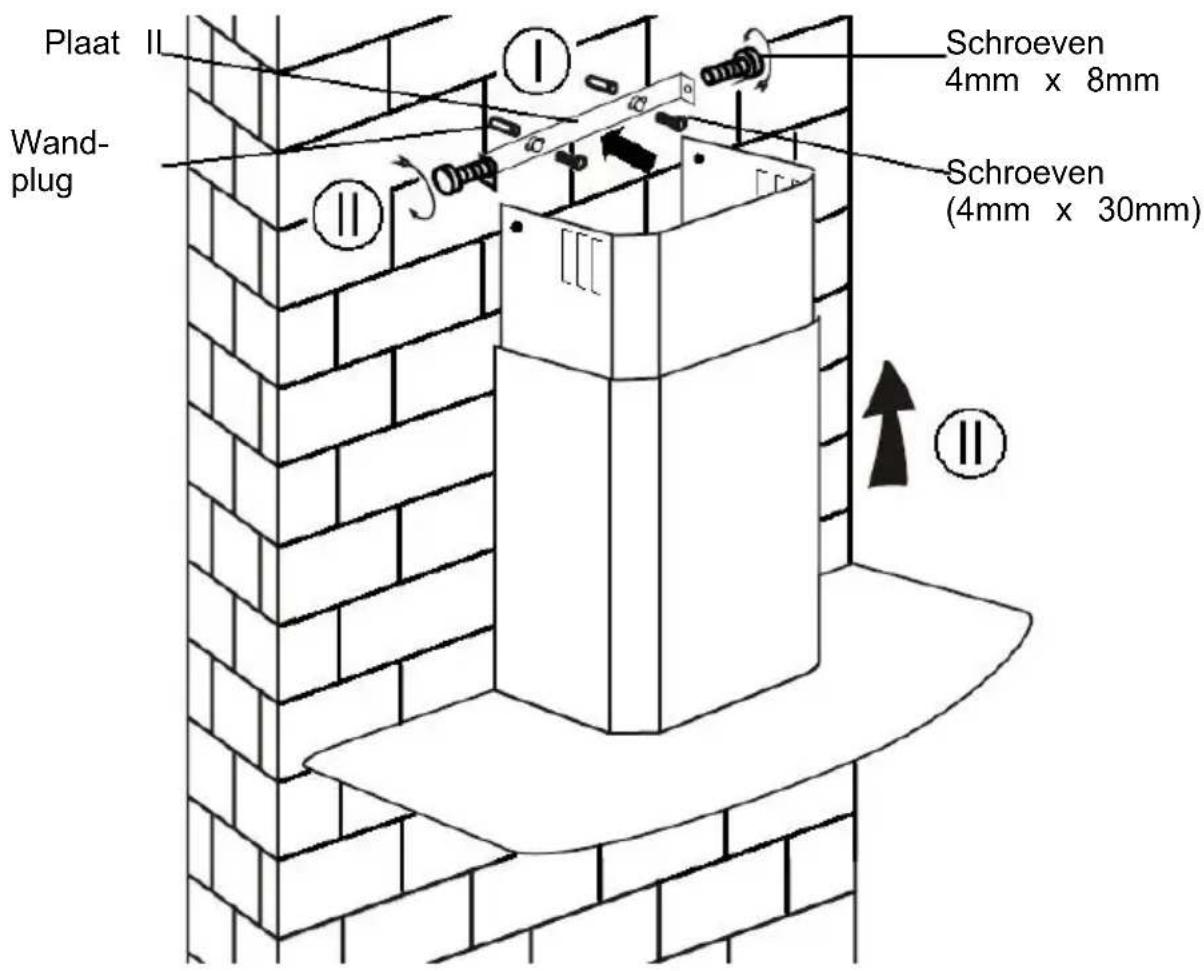

i. Boor gaten van 2 x 8mm voorplaat II. Maak deplaat stevig vast aan de wand met de 2 schroeven.

ii. Monteer de schoorsteen binnen het toestel en maak het vast met 2 schroeven.

INSTALLATIE (Binnen VENTILATIE)

Indien u nicht beschicht over een uitgang maar buten, blijft de installmentie hetz als beschreiben in hoofdstuk "Installatie (ventilatie buten)". Een uitlaatbuis is nodig.

De koolfilter kan gebruikt worden om geuren op te vangen.

Om de koolfilter aan te leggen要去 u eerst de vetfilter van de afzuigkap halen. Hiervoor dient u op de vergrendeling te drukken en de vetfilter maar beneden te trekken.

Schuif de koolstofffilter in de afzuigkap en draai het rechtsom. Herhaal de handeling aan de andere kant.

NOTA:

o Zorg ervoor dat de filter veilig vast staat zodate het Niet loskomt omd gevaarlijk kan zich.
o Wanner u de koolstoffiler inschakelt, za de zuigkracht verlagen.

179

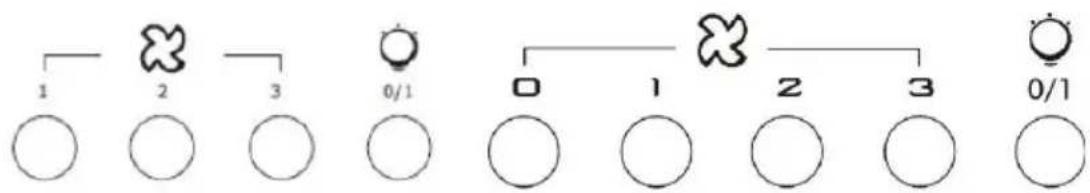

BESCHRIJVING VAN DE COMPONENTEN

WERKING

Toets Lage snelheid

Kan gezrukt worden om de keuken te ventileren. Het is geschikt voor het sudderen en koken bij lage stoomproductie.

Toets Medium snelheid

Ideale ventilatie bij een standard bereiding.

Toets Hoge snelheid

Gebruik deze toets als er tijdens het koken veel rook of stoom wordt geproduedd.

Toets Lamp

NOTA:Indien u de toetsen voor Lage/ Medium / Hoge slelheid samen indru dan zal het toestel alleen werken op de hoogste slelheid.

Aan / uit-knop

Het worden gelebruikt voor het draaien aan / UIT de ventilator

+ Snelheid plus-knop

Voor het verhogen van de snelheid van de ventilator

Snelheidstoets

Voor het verminderen van de snugheid van de ventilator..

Light-knop

8 Digital beeld

Ventilatorsnelheid weergave: "1" voor lage slelheid, "2" voor middelgrote slelheid, "3" voor hoge slelheid, "4" voor de Booster functie.

Quick timer: Druk op + en - te houden voor 1 seconde, digitale displayzal knipperen en in 5 minutes aftellen, na 5 minutes motor en Licht uitautomatische & Buzzer geluid za veranderen gedurende 1 seconde.

Booster functie

Voor een onderhoud, schakel het toestel uit en haal de stekker van het stopcontact.

I. Regelmatig onderhoud

Gebruik een zicht doekje, die u vochtig maakt met behulp van warm water gemengd met zoep of huishoudelijkke schoonmaakmiddelen, om het toestel te reinigen. Gebruik nooit metalen, chemische en schurende materialen of harde borstels om de afzuigkap schoon te make.

II. Maandelijks onderhoud van de vetfilters

ESSENTIEEL: Het maandelijks onderhonden van de filters belet brandgevarer.

De filters vangen vet, rook en vuil op die geproduced worden tijdens het De filters hebben een rechtstreekse invloed op de werkung van de afzuigkap Indien ze Niet worden gereinigd za het vet (ontvlambaar) de filter verzadige Onderhoud de filters met huishoudelijk schoonmaakmiddelen.

III. Jaarliks onderhoud voor de koolstoffilters

Gebruik SOLELY voor het toestel die aangelegd worden als hercirculatie toest (niet geventileerd maar buiten). De filtervangt geuren op die mintens een peraar, afhankelijk van de gebruiks Frequentie van het toestel, verrangen mo worden.

IV. Een gloeilamp verrangen

Verwijder de schroeven van het glas en haal de glazen kap van de afzuig weg. Zoek de gloeilamp die要去 verrangen worden. U vindt het in de lamp-fitting in hetblootgestelde deel van de luifel.

Schakel het bedrangingspunt van het lampje uit en haal de lamphoulders en het elektriciteitsdradennet van de afzuigkap weg. Belangrijk: Het is Niet möglich o het lampje individuel te verrangen. Het is van belang dat u het lampje sarde lamphoulders en het elektriciteitsdradennet verramt. (LED light: G4, MAX 1.5W)

Leg het lampje, de lamphouders en het elektriciteitsdradennet aan opdezelfdemanier als oorspronkelijk. Schakel dan het bedrangingspunt van het lampje opr aan.

Plaats de glazen kap opniew op de afzuigkap en maak het vast met de s Zorg ervoor dat de schroeven stevig vast+zijn.

PROBLEM OPLOSSEN

Probleem	Oorzaak	Oplossing
Licht aan maar deventilatorwerkt nicht	Het ventilatorbladis vastgelopen	Schakel het toestel uit en LAST heherstellen door een gekwalifieerde service.
	Beschadigde motor.
Lamp enventilatorwerken nicht.	Halogene gloeilampverbrand.	Vervang de lamp door een andermet bezelfde waarde.
	Verloren netsnoer	Steek de stekker in het stopconta
Harde trillingvan hettoestel	Ventilatorblad isbeschadigd	Schakkl het toestel uit en LAST heherstellen door een gekwalifieerde service.
	De motor van deventilator staat Niet stevig vast	Schakel het toestel uit en LAST heherstellen door een gekwalifieerde service.
	Het toestel hangt Niet goed op de beugel.	Haal het toestel van de beugel econtroler of de beugel juistgeplaatst is.
Onvoldoendezuigkracht	Een te grote afstandtussen de kookplaaten de afzuigkap.	Regel opnieuw de afstand tot 65-

DIENST NA VERKOOP

Indien u nicht weet waar het probleem ligt of er is een storing in de werktoestel, contacteer de Dienst na verkoop.

SERIENUMMER VAN HET PRODUCT. Waar(Int) u het vinden?

Het is van belang om de productcode en het serienummer te melden aan na verkoop (een code van 16 tekens die begint met het nummer 3); die u terugvindt op het garantiebewijs of het typeplaatje. Hiermee wint u en de te tijd en kosten.

MILIEUBESCHERMING

Defecte elektrische toestellen horen nicht weggegood te worden met huishoudelijk afval.Recycler indien möglich. Neem contact op met uwplaatselijke Autoriteit of handelaar voor

recyclage advies.

Op dit apparaat staat het merkteken van de Europese richtlijn 2012/19/EU r betrekking tot de afvalwerking van elektrische en elektronische apparatuur (WEEE). Door dit apparaat volgens de richtlijnen af te voeren, voorkomt u mogelijkke milieuschade en aantasting van de gezondheid van mens en dier gevolg van op een onjuiste wijze aflanken van dit product.

Dit symbol op het product geeft aan dat het Niet tot huishoudelijk afval bo Lever het apparaat in bij uw leverancier of bij de milieustraat van uw gem zodate het als elektrisch en elektronisch afval kan worden gerecycleerd. Volg lokale wet- en regelgeving op voor het aanbieden van dit apparaat bij de afvalverwerking.

Als umeer informatie wilt over verwerking, hergebruik en recycling van dit neemt u contact op met de gemeente, de afvalinzamelaar of de winkel wa a product heeft gekocht.
