CVMA 70 W - Hotte CANDY - Notice d'utilisation et mode d'emploi gratuit

Marque	Candy
Modèle	CVMA 70 W
Type de produit	Hotte décorative murale
Largeur	70 cm
Hauteur minimale d'installation	65 cm au-dessus de la table de cuisson
Hauteur maximale d'installation	75 cm au-dessus de la table de cuisson
Poids	Environ 12 kg (estimation)
Alimentation électrique	220-240 V, 50 Hz (standard)
Puissance moteur	Non spécifiée, moteur centrifuge puissant
Nombre de vitesses	3 vitesses + fonction booster (5 minutes)
Éclairage	LED, max 1,5 W (non remplaçable individuellement)
Type de filtre à graisse	Filtre métallique lavable (nettoyage mensuel)
Type de filtre à charbon	Filtre à charbon actif (remplacement annuel, pour mode recyclage)
Mode d'évacuation	Évacuation externe (conduit Ø150 mm) ou recyclage
Fonction booster	Oui, vitesse maximale pendant 5 minutes
Niveau sonore	Non spécifié, fonctionnement avec bruit modéré
Matériaux	Acier inoxydable et verre
Réparabilité	Ampoules LED non remplaçables individuellement (ensemble câble + douilles)
Garantie	Standard selon pays (non spécifiée dans la notice)
Usage	Domestique uniquement, ne pas utiliser pour barbecue

FOIRE AUX QUESTIONS - CVMA 70 W CANDY

Comment installer la hotte Candy CVMA 70 W ?

L'installation doit être effectuée par une personne qualifiée. La hotte doit être placée à une distance de 65 à 75 cm au-dessus de la table de cuisson. Suivez les étapes de la notice : fixez le support mural, assemblez les cheminées, et raccordez le conduit d'évacuation (Ø150 mm) si vous utilisez le mode évacuation externe. Pour le mode recyclage, installez les filtres à charbon actif.

À quelle fréquence dois-je nettoyer les filtres de la hotte ?

Le filtre à graisse métallique doit être nettoyé chaque mois avec un produit ménager pour éviter les risques d'incendie. Le filtre à charbon actif (si utilisé en mode recyclage) doit être remplacé tous les ans.

Comment changer l'ampoule LED de la hotte ?

Débranchez l'appareil. Retirez les vis sur la plaque en verre et enlevez-la. Les ampoules LED ne sont pas remplaçables individuellement ; vous devez remplacer l'ensemble câble, douilles et ampoules. Réinstallez la plaque en verre et resserrez les vis.

Que faire si la hotte ne fonctionne pas du tout ?

Vérifiez d'abord que le cordon d'alimentation est branché. Si l'éclairage fonctionne mais pas la ventilation, la turbine est peut-être bloquée ou le moteur est endommagé. Éteignez l'appareil et contactez un professionnel.

La hotte vibre fortement, que dois-je faire ?

Cela peut être dû à une turbine coincée, un moteur mal fixé, ou une installation incorrecte. Vérifiez que l'unité est bien fixée sur le support mural. Si le problème persiste, faites appel à un professionnel.

Comment activer la fonction booster ?

Appuyez sur le bouton de vitesse maximale (bouton 4) pendant que la hotte est en marche. La hotte fonctionnera à puissance maximale pendant 5 minutes, puis reviendra à la vitesse précédente.

Quelle est la hauteur idéale pour installer la hotte au-dessus d'une cuisinière ?

La hotte doit être installée à une hauteur de 65 à 75 cm au-dessus de la table de cuisson pour une efficacité optimale.

Puis-je utiliser la hotte pour un barbecue ?

Non, cette hotte est conçue pour un usage domestique uniquement et ne doit pas être utilisée pour les barbecues, rôtisseries ou autres activités similaires.

Comment nettoyer l'extérieur de la hotte ?

Utilisez un chiffon doux humide avec un produit nettoyant non abrasif. N'utilisez jamais de poudre à récurer, de grattoirs ou de produits chimiques agressifs.

Où trouver le numéro de série de ma hotte Candy CVMA 70 W ?

Le numéro de série (16 chiffres commençant par 3) se trouve sur le certificat de garantie ou sur l'appareil lui-même. Il est utile pour le service consommateur.

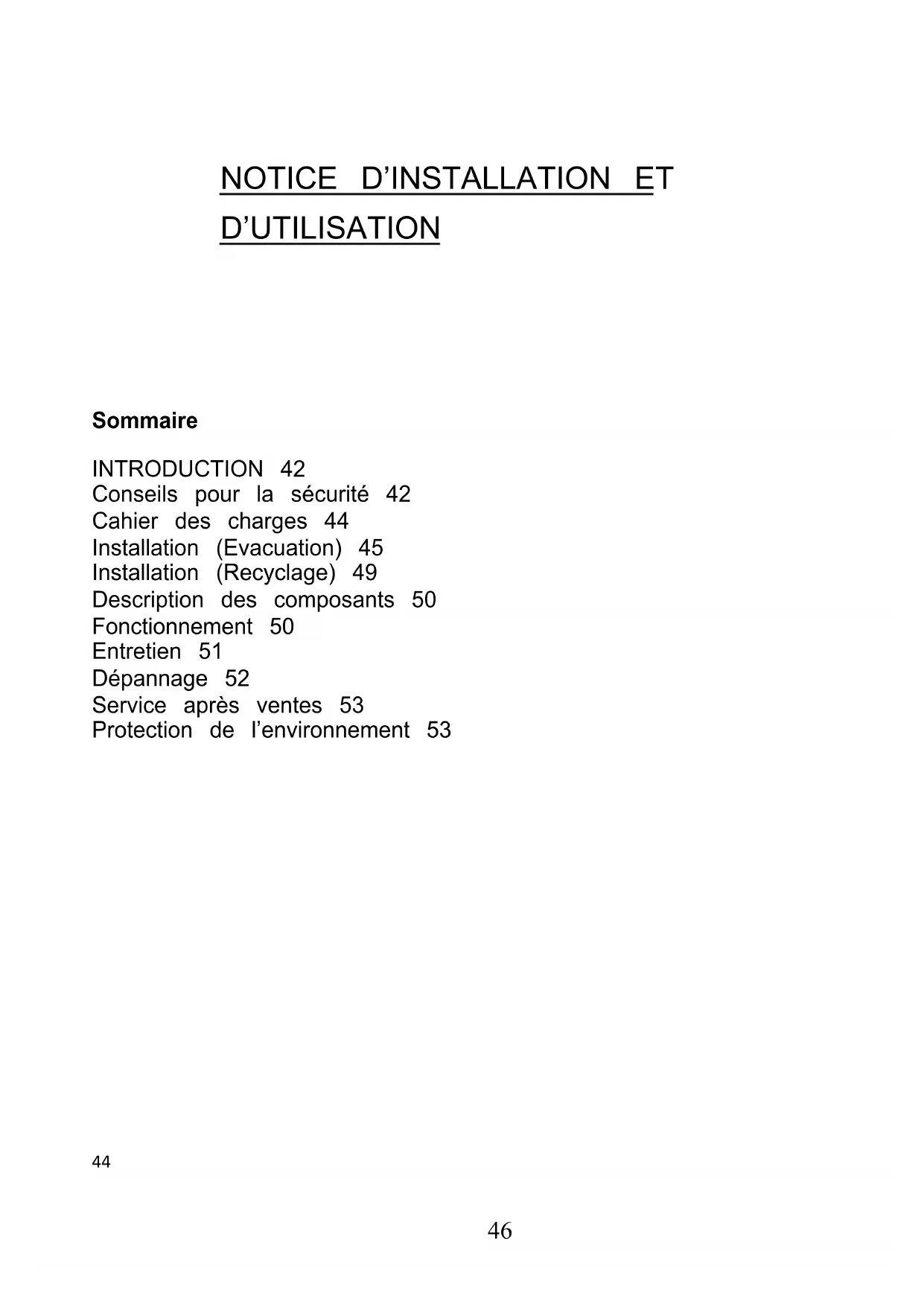

MODE D'EMPLOI CVMA 70 W CANDY

Conseils pour la sécurité 42

Cahier des charges 44

Description des composants 50

Fonctionnement 50

Entretien 51

Dépannage 52

Service après ventes 53

Protection de l'environnement 53

Introduction

Merci d'avoir besoin cette hotte.

Ce manuel d'instructions est conçu pour vous fournir toutes les instructions requises relatives à l'installation, l'utilisation et l'entretien de l'appareil. Afin de faire fonctionner l'appareil correctement et en toute sécurité, merci de dire attentivement ce manuel avant l'installation et l'utilisation.

La hotte utilise des matériaux de haute qualité avec un design épure Equipé d'un moteur électrique de grande puissance et d'un ventilateur centrifuge, il fournit également une puissance d'aspiration forte, un fonctionnement avec un bruit modéré, un contrôle àGRAisse et un monta facile.

En plaçant le marquage sur ce produit, nous déclarons, sous notre propre responsabilité, le respect à tous de la sécurité européen la santé et les exigences environnementales énoncées dans la législation pour ce produit.

Avertissement de sécurité

• Ne pas laisser d'enfants utiliser l'appareil
• Cette hotte est dédiée à un usage domestique uniquement. Elle ne doit pas être utilisée pour les barbecues, les rôtisseries ou toutes autres activités.
• La hotte et ses filtres doivent être nettoyés régulièrement pour en garantir un bon état de fonctionnement
• Respecter les consignes de ce manuel pour le nettoyage de la hotte afin d'empêcher tout risque d'incendie
• Merci de garder une ventilation dans la cuisine
• Avant de connecter cet apparéil, contrôle que le cordon d'alimentation n'est pas endommagé. Un cordon d'alimentation endommagé doit être remplace par une personne qualifiée.
• Il doit y avoir une ventilation ajustée de la pierce quand la hotter est utilisée en même temps que des apparèils utilisant du gaz ou d'autres combustibles

• l'air ne doit pas être evacué par un conduit qui est utilisé pour evacuer les fumées des apparèils utilisant le gaz ou d'autres combustibles

• La reglementation concernant le rejet de l'air doit être satisfaite

• Cet apparéil n'est pas destiné à être utilisé par des personnes (notamment les enfants) incapables, irresponsables ou sans reconnaissance sur l'utilisation du produit, à moins qu'elle ne soit surveillées ou instruites sur l'utilisation de l' apparéil par une personne responsable de leur sécurité
• Les enfants doivent être surveillés pour s'assurer qu'ils ne joue pas avec l'appareil.
• Ne pas faire flamber sous la hotter
• La hotte n'est pas destinée à être installé au-dessus d'une place de cuisson ayant plus de quatre foyers de cuisson

Risque de chocolélectrique

• Cette hotte ne peut être branchée seulement sur une prise re à la terre. En cas de doute, demandez conseil à un ingénieur qualifié
• Le non-respect de ces instructions peut entraîner la mort, un incendie ou un choc électrique.

Liste d'accessoires pour l'installation

Caractérisques	Visuels	Qty
Base		1
Cheminée haute		1
Cheminée basse		1
Support de la cheminée bass		1
Support de la cheminée haut		1
Fixation murale		1
φ8 chevilles φ8×φ6 blanches		9
Vis ST4.0×30		9
φ7.2 Vis ST4.0×8		2

Installation (evacuation externe)

Si vous avez une évacuation vers l'extérieur, la hotte pourra etre ins comme suit au moyen d'un conduit d'extraction (email, aluminium, tuy flexible et non inflammable avec un diametre interieur de 150mm).

1. Avant l'installation, eteindre et debrancher l'appareil..

1. La hotte doit être place à une distance comprise entre 65 et 75 au-dessus de la table de cuisson pour un meilleur résultat.

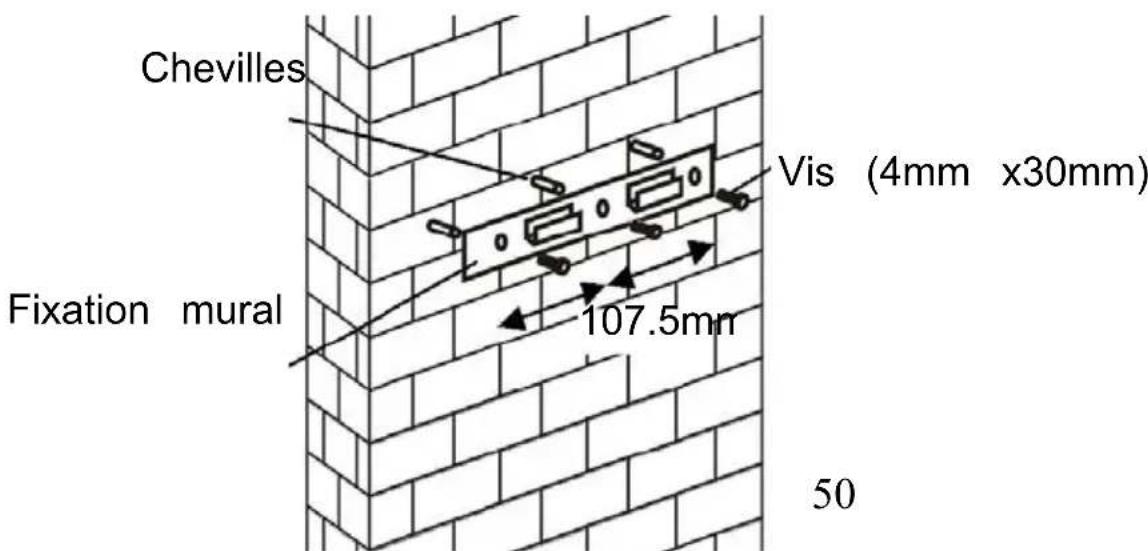

1. Percer 3 troughs de 8mm x pour fixer le support. Visser et serrer support sur le mur avec les vis fournies.

Pour panneau incliné Modèle

• besoin de forer 2x8mm trough supplémentaires et vis de fixation et bouchons avant l'installation.

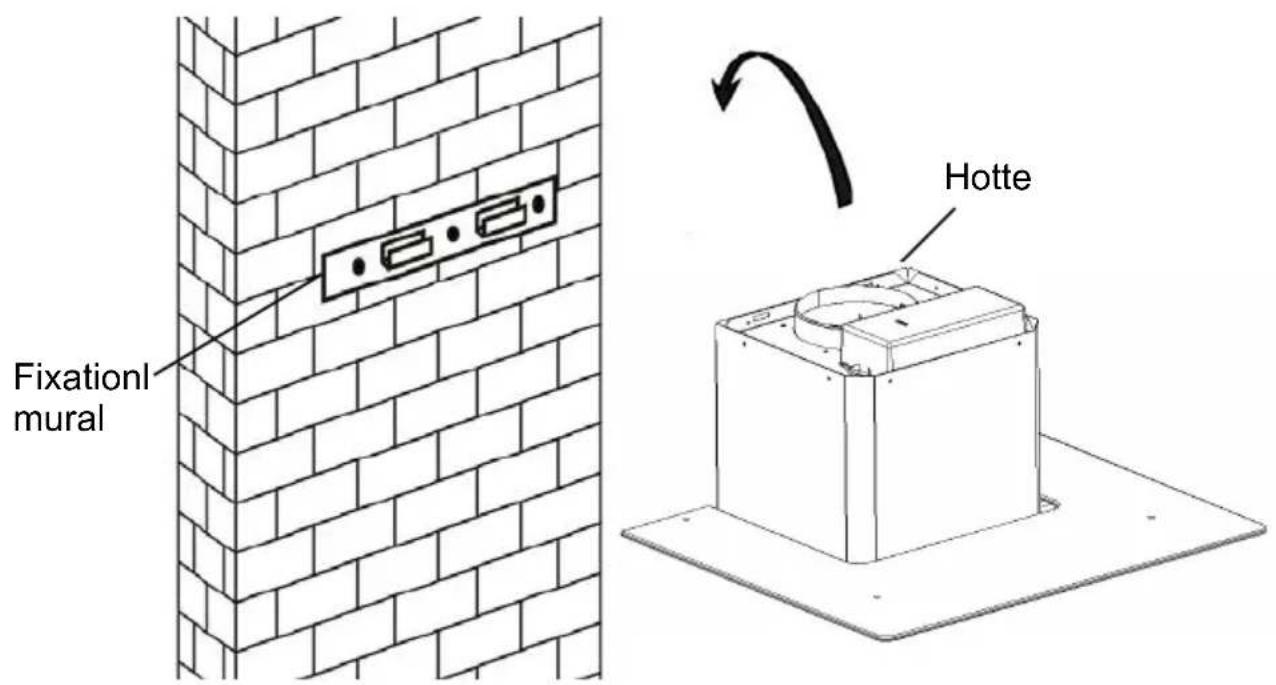

1. Soulever la hotte et fixer la sur la fixation murale

1. Fixer le clapet anti-retour pour la sortie d'air de la hotte. Puis, d'échéppement est à fixer sur le clapet anti retard comme indiqué ci-dessous

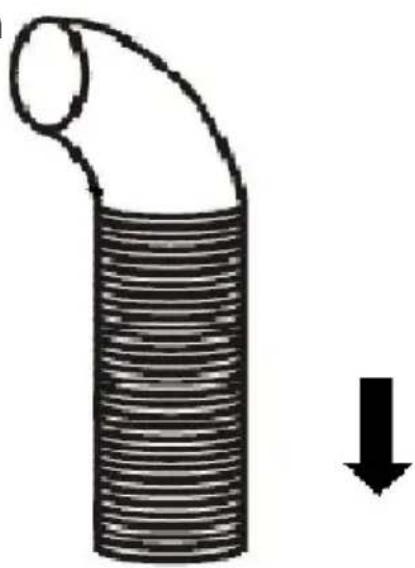

Tuyau d'évacuation

Hotte

6.

i Placer correctement le verre sur le dessus de la hotte ii Fixer les 4 vis avec la rondelle. Afin d'eviter que le verre se il est recommandé de ne pas serrer les vis trop fortement.

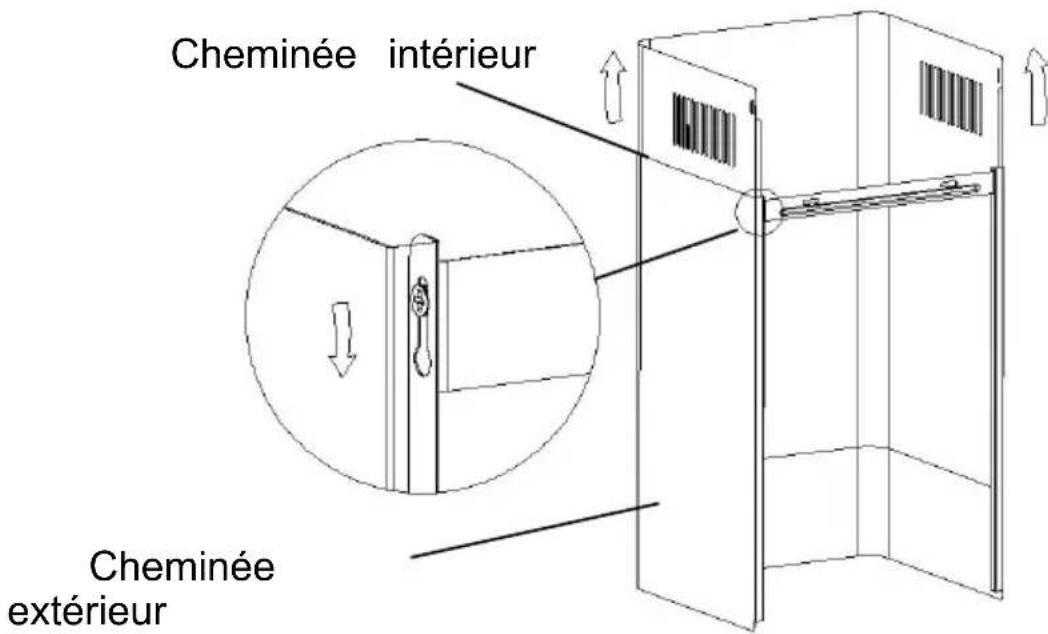

i Mettre la cheminée interieur dans la cheminée extérieur. Puis, fa glisser la cheminée interieure vers le haut. Ajuster pour atteindre hauteur souhaitee.
ii faire glisser la cheminée pour ajuster la hauteur de la chemine Quand la hauteur souhaitee est atteinte, puis accrocher le support fixation avec les vis comme la photo ci-dessous.

8.

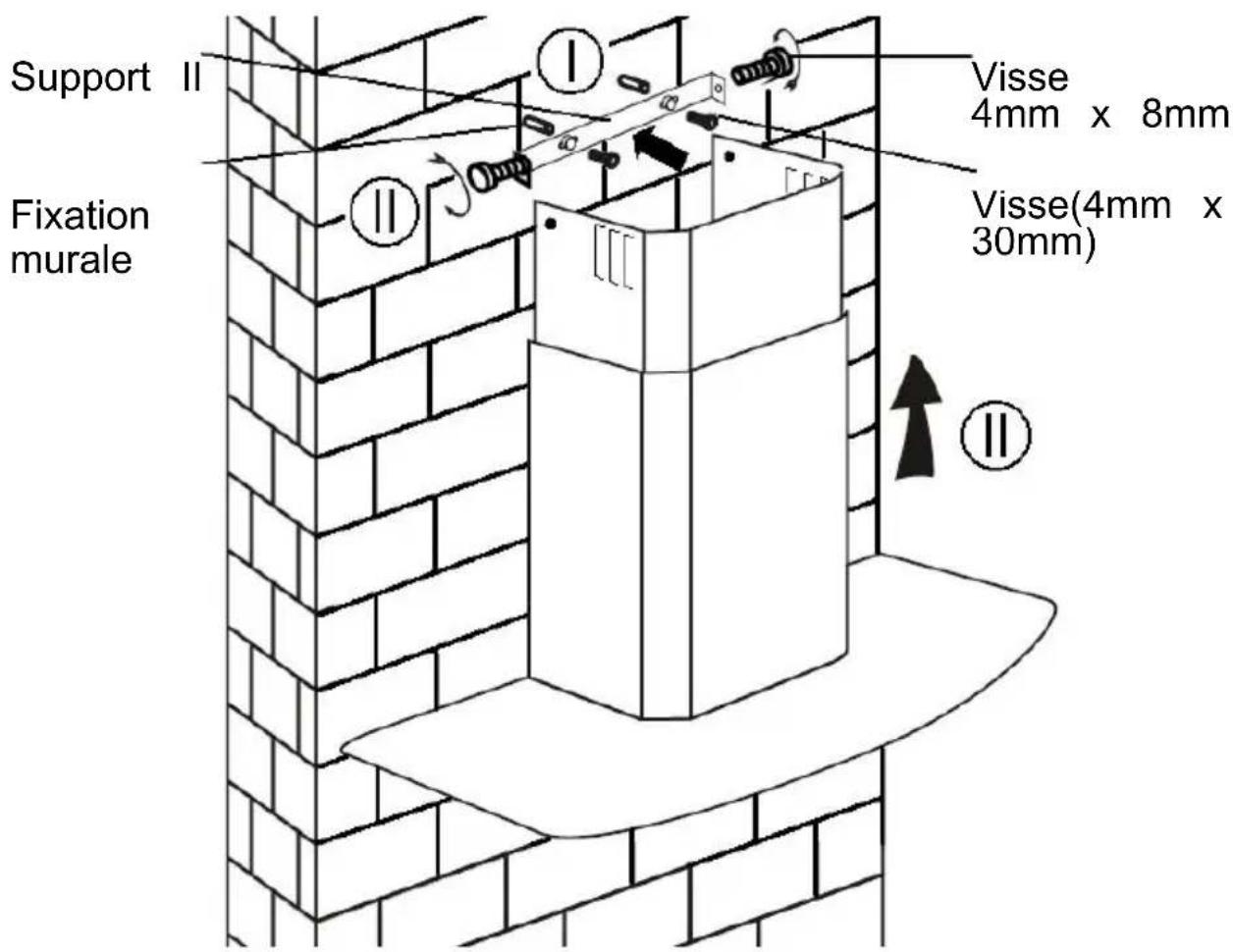

1.Percez deux troughs de 8mm pour fixer le support n°2. Vissez et maintenez le support sur le mur à l'aide de deux visses adaptée
2. Assemblez la hotte sur le support et fixez-la avec deux visses

Installation (En recyclage)

Installation (En recyclage)

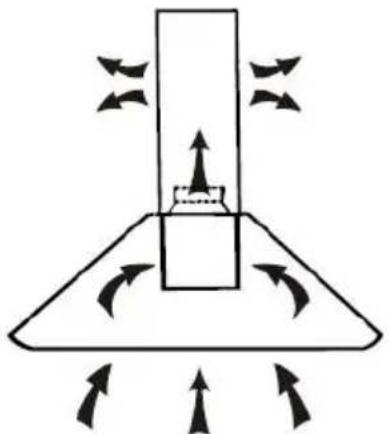

Si vous n'avez pas de sortie vers l'extérieur, le tuyau d'évacuation n'est pas nécessaire et l'installation est identique à celle expliquée dans la section « Installation en évacuation externe »

Les filtres à charbon actif sont utilisés pour absorber les odeurs. Pour installez le filtré à charbon actif, retirez dans un premier temps le filtré àGRAISE. Appuyez sur le système d'ouverture de la grille et tirez-la vers le bas.

Positionnez le filtré à charbon actif dans le bloc et tournez-le dans sens des aiguilles d'une montre. Faîtes pareil de l'autre côté.

Enclenché

NOTE :

Assurez-vous que le filtré est correctement enclenché. Autrement, il pourrait tomber, ce qui est dangereux. Quand le filtré à charbon acti est enclenché, la force d'aspirabilitése.

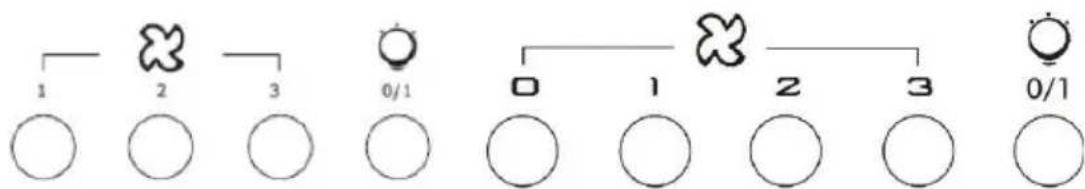

Description du bandeau de commande

Utilisation

Bouton vitesse minimale 31

Utilisée pour la ventilation de la cuisine. Elle est adaptée si vous faîtes mischiefer votre préparation ou si vous cuisinez sans qu'il y ait beaucoup de vapeur.

Bouton vitesse intermédiaire 2

Cette vitesse est ideale pour une cuisson standard.

Bouton vitesse maximale 3

En cas de grossse fumée ou vapeur, appuyez sur le bouton de puissance maximale pour une évacuation parfaite de l'air ambient.

Bouton déclairage

Note : Si les trois puissances (minimale, intermédiaire et maximale) sont enclenchées en même temps, l'appareil fonctionnera à pleine puissance.

Bouton Marche / Arrêt

Il est utilisé pour allumer / éteindre le ventilateur

Vitesse bouton plus

Pour augmenter la vitesse du ventilateur

Bouton de diminution de la vitesse

Cette hotte a une fonction booster. Pour activer le booster, appuyez sur la touche 4, entrez dans la vitesse la plus élevé pendant que le capot est en service et il augmente la vitessependant 5 minutes, avant de ralentir à nouveau.

Maintenance

Avant de nettoyer votre hotte, débranchez la prise de courant.

1.Nettoyage régulier

Utilisez un chiffon deux humide avec un produit nettoyant. N'utilisez jamais déponce du coût gratant, de produit chimique ou n'importe quel autre matériel abrasif pour nettoyer votre hotte.

1. Nettoyage mensuel pour le filtré àGRAISSSE

Important : nettoyer le filtre àGRAISE tous les mois évite des risque d'incendie.

Le filtré à graisse absorbe les graisses, les fumées et la poussière... ce qui affecte directement la puissance d'aspiration de la hotte. Non nettoyé, les résidus de graisse (potentiellement inflammables)

peuvent saturer le filtré àGRAISSE.Nettoyez-le avec un produit menager.

1. Nettoyage annuel pour les filtres à charbon actif

Ce nettoyage s'applique uniquement aux hottes qui fonctionnent en recyclage (non en évacuation externe).

Les résultats des testes de l'origine, les résultats des testes de la mère et le résultat des testes de la gamme.

1. Remplacer une ampoule

Retirez les vis sur la vitre, et enlevez-la. Trouvez l'ampoule qui doit être remplaçée, vous la trouverez placée à l'intérieur de la base de hotte.

Débranche la connexion, retirez les douilles et le cable de la hotte.

Important : il est impossible de replacer les ampoules

individuelles, il faut donc se procurer les ampoules, les douilles

et le cable en même temps. (Leds :Max 1,5W)

Replacez les ampoules et les douilles de façon identique. Puis reconnectez le cable d'alimentation de la lumière.

Remettez la plaque en verre en place et vissez-la. Assurez-vous que les visses sont bien serrées.

Dépannage

Erreur	Cause	Solution
Lumière allumée mais aucune ventilation	La turbine de ventilateur est coincée	Eteignez l'appareil et faîtes intervenir un professionnel pour la réparation
	Le moteur est endommagé
Aucune lumière, aucune ventilation	L'ampoule est grillée	Remplacez l'ampoule avec le bon modele
	Cordon d'alimentatio débranché	Rebranchez le cordon d'alimentation
Forte vibration de la hotte	La turbine de ventilateur est coincée	Faîtes intervenir un professionnel pour la réparation
	Le moteur n'est pas correctement fixé	Eteignez l'appareil et faîtes intervenir un professionnel pour la réparation
	L'unité n'est pas correctement fixée sur le support	Décrochez l'appareil et vérifiez l'installation et l'emplacement du support de fixation
Faible puissance d'aspiration	La hauteur entre la hotte et la plaque de cuisson est trop elevée	Ajustez la hauteur entre 65-70 cm

Service consommateur

Si vous ne pouvez pas identifier la cause de la panne, éteignez voit apparéil et contactez le service consommateur.

Nombre de série de l'ordinateil : où le trouver ?

Il est important d'informer le service consommateurs de la reférence de votre produit ainsi que du numéro de série (à 16 chiffres qui commence par un 3); il peut être trouve sur le certificat de garant ou sur l'appareil.

Cela peut éviter des trajets inutiles aux techniciens, mais aussi des frais de déplacement non négligeables.

Protection de l'environnement

Cet apparéil est produit conformément à la directive française 2012/19/EU concernant la mise au rebut des déchets d'équipements électriques et électroniques.

Le fait que cet article ait eté réalisé en conformité avec les normes en vigueur, contribue à prévenir toute conséquence nuisible pour l'environnement et la santé, la simple mise au rebut de cet apparéil provoquérait en revanche de graves dommages.

Ce symbole indique que ce produit ne peut enaucun cas etre traitecome un déchet menager, il doit etre remis a un centre de collectcharge du recyclage des équipements electriques et electroniques.

Pour obtenir de plus amples détails au sujet au sujet du traitement, de l'élimination, et du recyclage de cet appareil, contacter le service local de collecte des déchets ou bien s'adresser au magasin dans lequel l'article a été acheté.
