MANUAL DE UTILIZADOR CVMA 70 W CANDY

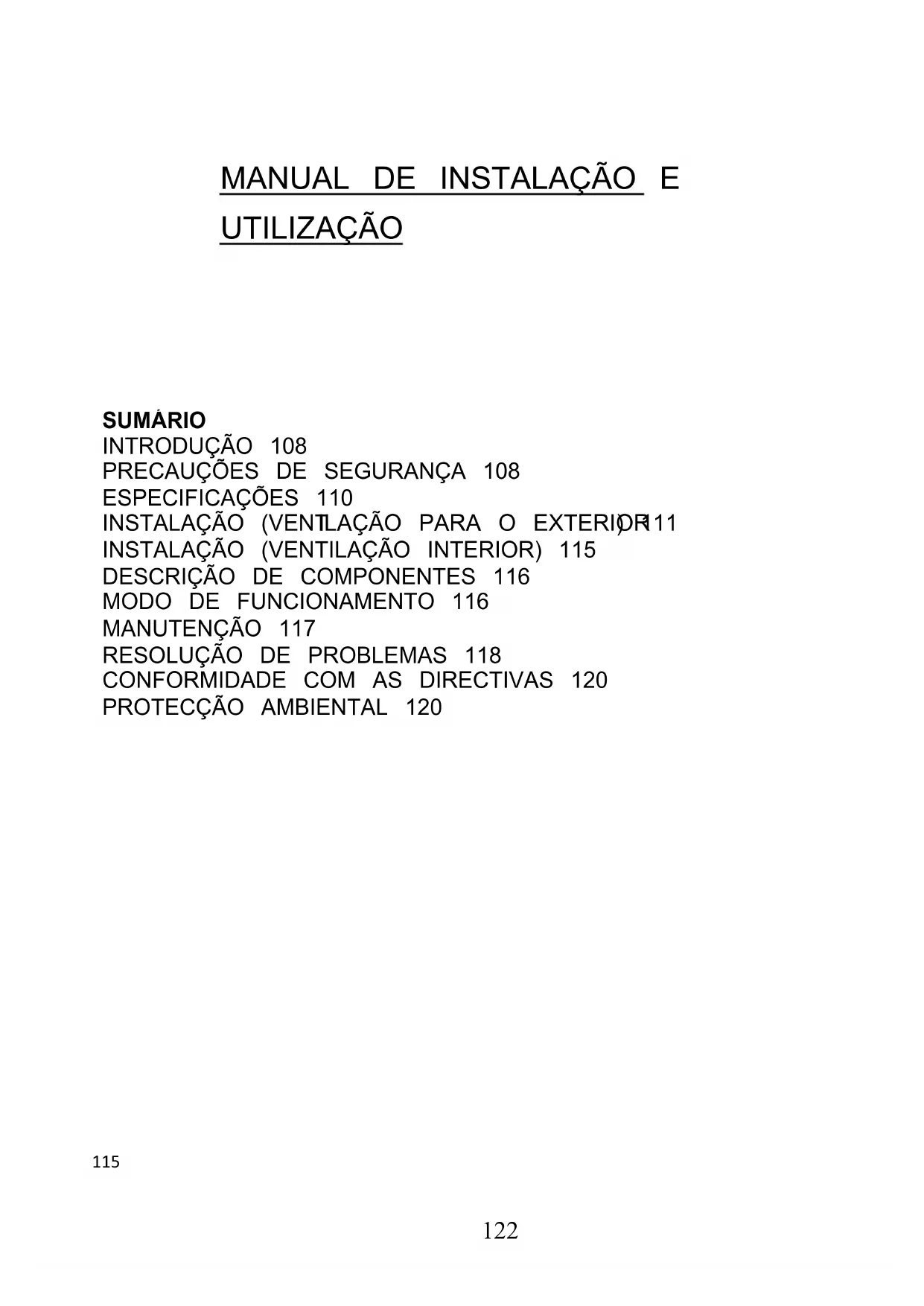

MANUAL DE INSTALLAÇÃO E
UTILIZACAO
SUMÁRIO
INTRODUÇÃO 108
PRECAUÇÖES DE SEGURANÇA 108
ESPECIFICACOES 110
INSTALAÇÃO (VENTLAÇÃO PARA O EXTERIOR 11
INSTALAÇÃO (VENTILACAO INTERIOR) 115
DESCRICA O DE COMPONENTES 116
MODO DE FUNCIONAMENTO 116
MANUTENÇA 117
RESOLUÇÃO DE PROBLEMAS 118
CONFORMIDADE COM AS DIRECTIVAS 120
PROTECÇA O AMBIENTAL 120
Muito obligado por ter escolhido este Modelo
Este manual de instruções foi concebido para lhe fornecer todas as instruções de instalação, Utilização e manutenção do aparecido.
Para que consiga usar o aparecido correctamente, por favor leía o manual instruções cuidadosamente antes de instalar e usar a chamné.
Este electrodométrico foi Concebido com materiais de alta qualidade e com design aerodínamico. Equipado com um motor de grande potência e um ventilador centrifugo, también é dotado de grande poder de sução, baixo r de ruído,feito anti-gordura e grande dificuldade de montagem e instalação.
Ao colocar a marca sobre este produit, declares, sob{nossa responsabilitadé, a conformidade a todos de seguranca europeia, a saude e os requisitos ambientais estabelecidos na leiisagemao para este produits.
PRECAUÇões DE SEGURANÇA
Nunca deixe que crianças operem com o aparelho
Esta chamé exaustor foi Concebido apenas para uso dométrico, não está preparado para funciona em barbecues, restaurantes de grelhados ou outras finalidades commerciais.
O FILTER da chaméne deve ser limpo regularmente para que se mantenha em boas condições de utilizesçao.
A limpeza deve ser feita de acordo com as instruções deste manua longe de fontes de perigo, calor ou fogo.
Não deve serAPOiado ouencosto directemente ao fogao ou plac
A cozinha deve ser mantida em boas condições de limpeza e segurarça.
Antes de ligar este electrodométrico, confirma se o cabo de alimentação eletrica está em boas condições. Se o cabo de alimentação fornecido estiver danificado, este deve ser substituído apenas por um professional qualificado e certificado.
Deve existir, na cozinha onde o aparelho for instalado, uma boa ventilacao sempre que este funcao ao mesmo tempo que esquentadora caldeiras ou outros aparelhos que consumam gas ou outros combustiveis
O ar que é extraído por esta chaminé não deve sair ou se descarregado pelo mesmo local por onde se escoam fimos ou outros gases de combustivel a ser consumido;
Regulations concerning the discharge of air have to be fulfilled. Este aparecido não foi acontecido para ser utilizdo por pessoas (incluindo crianças) com capacidades fibras, sensoriais ou mentalis
reduzidas, falta de experiencia e conhecimiento, a menos que sejam supervisionadas e tenham sido dadas instruções发展目标as por parte de uma pessoa que zelePGA segurarca dessa persona.
As crianças devem ser supervisionadas para que se garanta que não brincam com este electrodométrico.
Nuncaança fogo (mesmo que sera "flambé") muito esta chaminé. A chaminé não deve ser instalada por cima de um fogão que tenh mais de 4 queimadores ou zonas de aquecimento.
Risco deCHOQUEeléctrico
Ligue este equipamento exclusivamente a uma tomada com ligationao a terra. Se tiver duvidas, esclareça-as com um professional qualificado na materia.
O não cumprimento destas instruções pode resultar em morte, incério ouCHOque electrolyico.
Lista de acessórios para instalação standard
| Especificações | Imagem ilustrativa | Qtd |
| Revestimento | 1 | |
| Zona de cima da chaminé | 1 | |
| Zona de baixo do da chaminé | 1 | |
| Calha de baixo da chaminé | 1 | |
| Calha de cima da chaminé | 1 | |
| Calha para pendurar | 1 | |
| φ8 buchas φ8×φ6 de cor branca | 9 | |
| Parafusos ST4.0×30 | 9 | |
| φ7.2 parafusos ST4.0×8 | 2 |
INSTALAÇÃO (ventilação para o exterior - fixação na parede

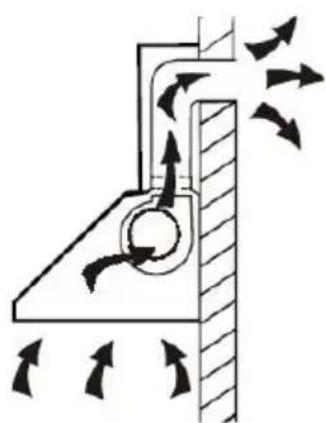

Se tiver uma saída de ar para o exterior, o exaustor pode ser ligado con demonstrado na imagem em boa, por meio de uma conduça de extracción (esmalte, aluminio, tubo flexivel de material que não sera inflamçavel e que tenha um diametro interior de 150 mm).
- Antes da instalacao deslige a a alimentacao e retire a tomada da ficha por quostoes de seguranca.
- A chamé deve ser colocada a uma distância de 65 a 75 cm acir do fogão ou placar para se consagemem os melhores resultados

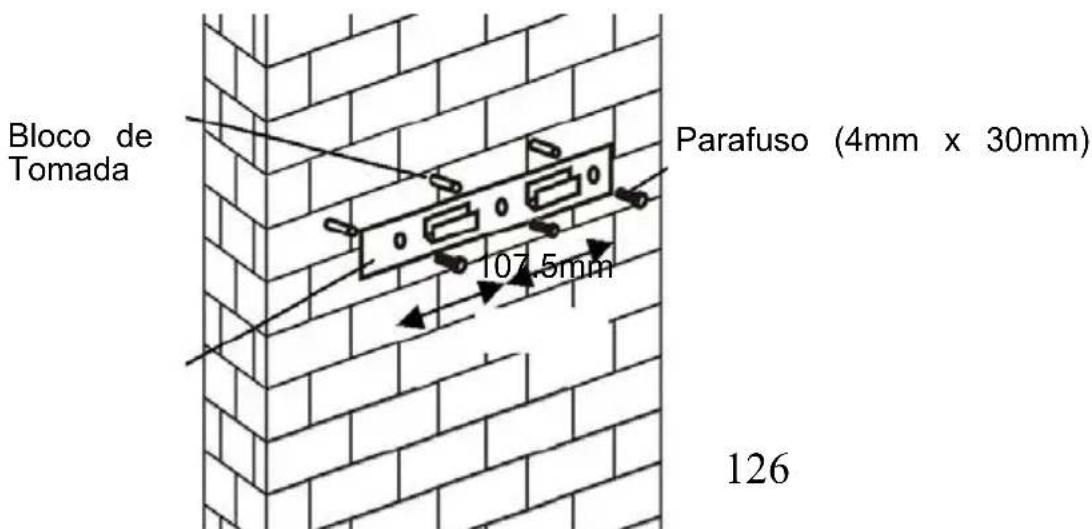

- Faça 3 ori fici os de 8mm para colocar o suporte. Ajuste o suporte à parede com os parafusos e aperte-os até o suporte está bem fixado.
Para modelos com panei inclinado
- Necessita de fazer buracos extra de 2 x8mm e fixar com parafusos antes da instalacao

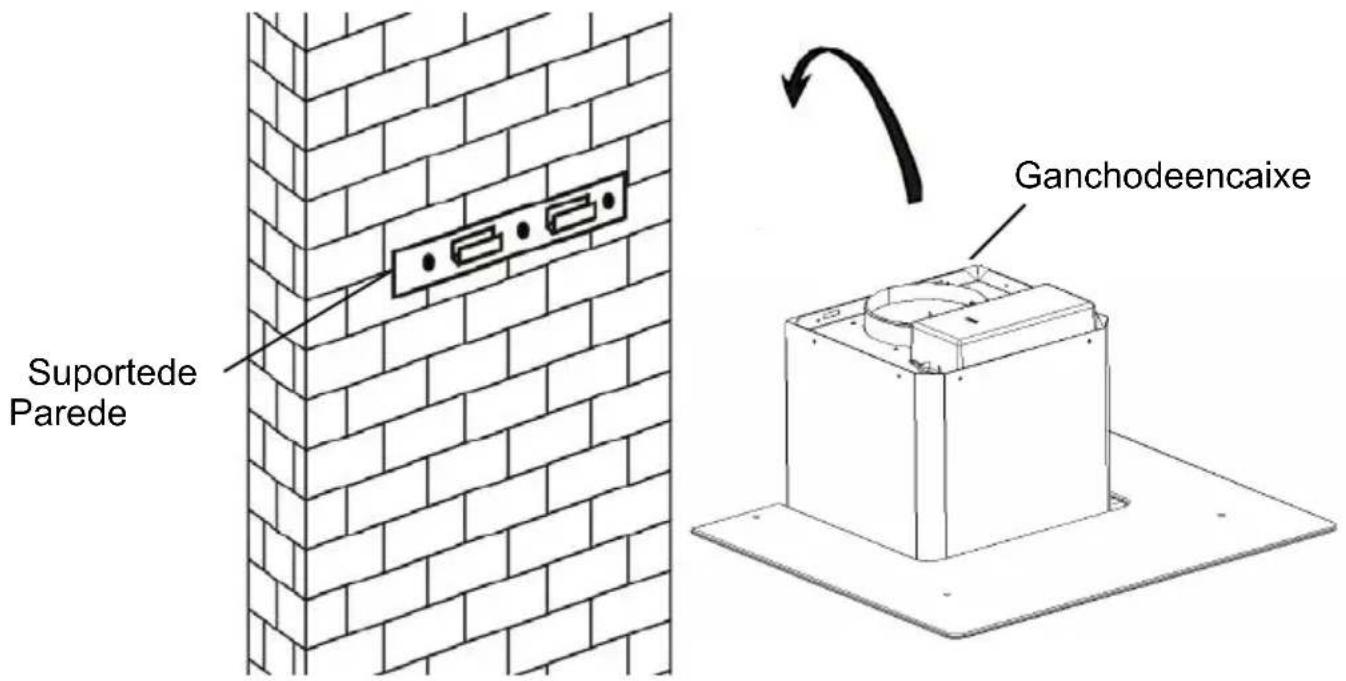

- Levanteesegureachaminéencaixe-anosuportedepareDEDepois destesercolocado.

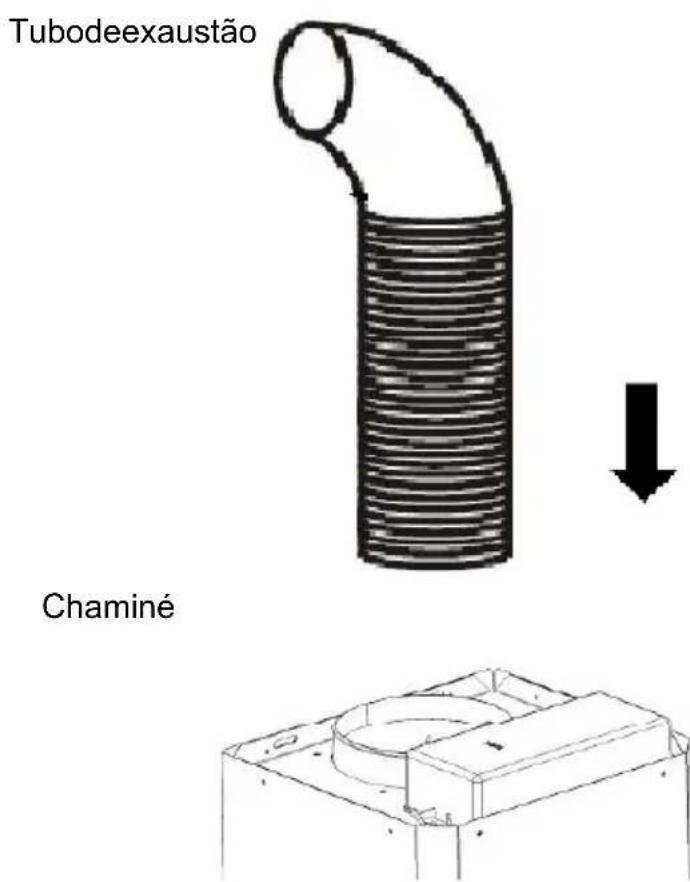

- Fixeaválvulaunidirecciónalparaasaídadeardoexaustor.De seguidencaixeotubodesaídoarnaválvula,comoseexemplificadaseguidanodesenso
6.
i. Coloque a parte de vidro na posicao correcta, no extremo da chaminé
ii. Aperte os 4 parafusos, mas não faça demasiada para para não correr o risco de partir ou rachat o vidro. Molhe ligeiramente antes de aperture os parafusos.

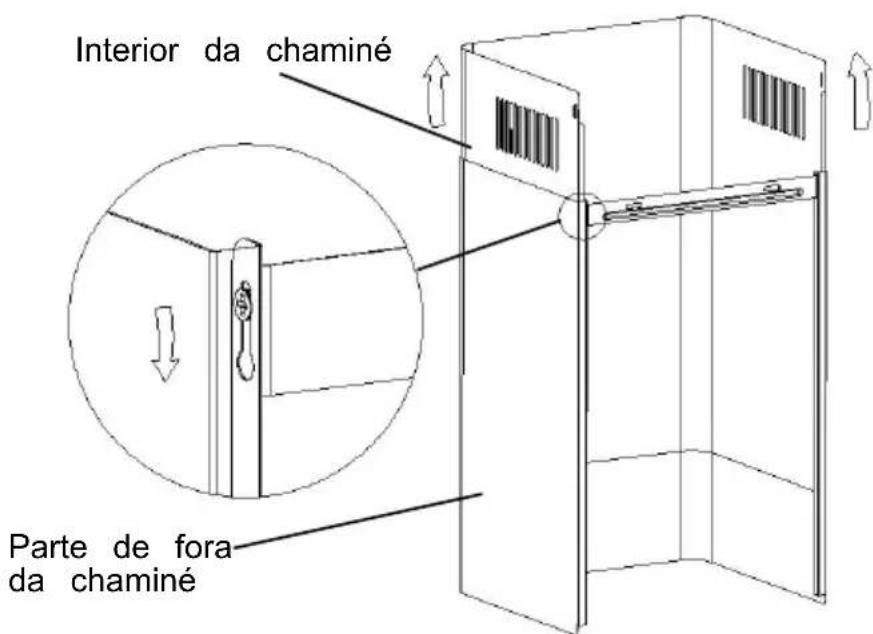

i.Coloque a parte de dentro da chaminé dentro da parte exterior e ajuste até à alta pretendeda.

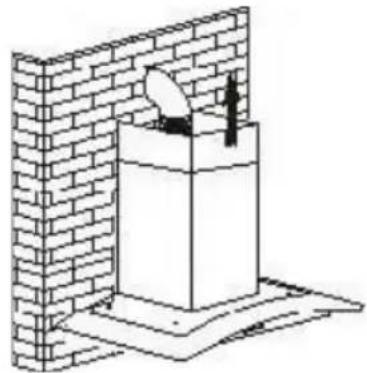

ii. Faça deslizar a chamé para fazer a alta. Deve deslizar a parte de dentro e a parte de for a até obter a alta pretendida. quando a alta desejada for alcança, fixe os parafusos no orificio para fixar as两大 partes da chamé, conforme às imagens.
8.

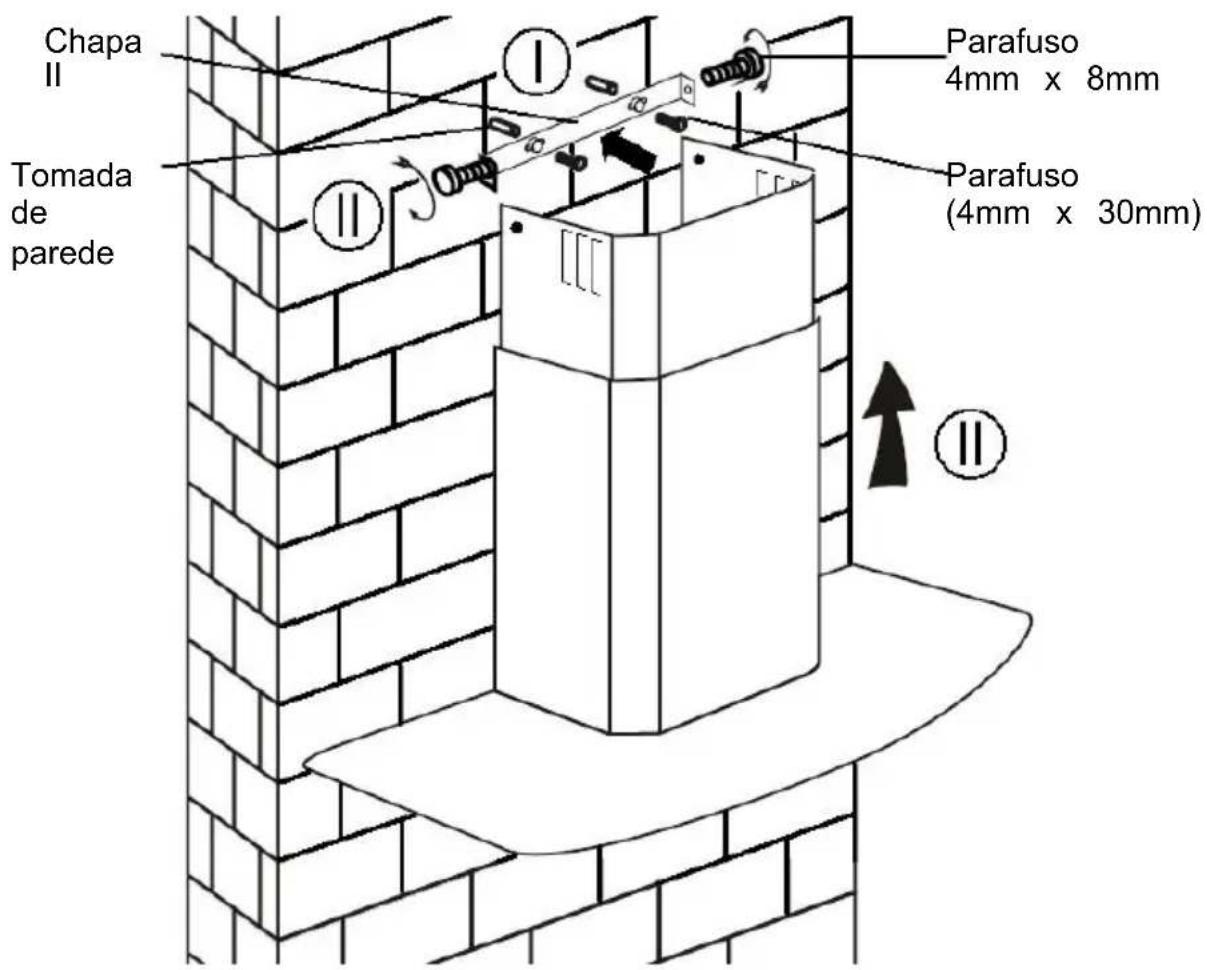

i. Faça 2 orificios de 8mm para fixar a chapa II. Fixe e aperte, com os 2 parafusos fornecidos, a chapa na parede. ii. Encoste e fixe a chaminé à parede, unindo-a à colocam os 2 parafusos fornecidos. Certifique-se de que fica bem pressa, fixa e firme.
INSTALAÇÃO (VENTILACAO INTERIOR)
Se não dispõe de uma sina de ar para o exterior, não é necessário tub exaustão. A montagem e instalação está identica à指示a, no caso de a ventilação ser feita para o exterior.

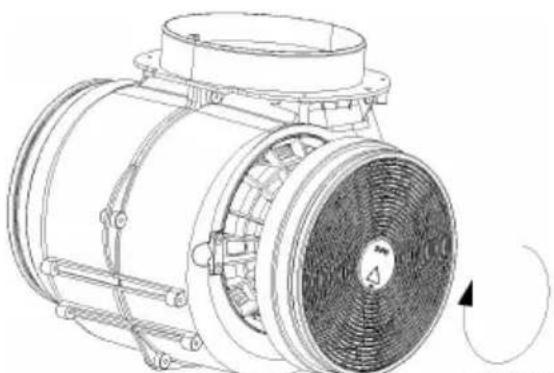

O FILTER de carvão activado pode ser uso para captar e eliminar odores complicados. Para instalar este FILTER, deve destacar primaryo o FILTER de gordo Pressione a tranca e puxe-o para baixo.
Instale o FILTER de carvão aktivado no quando e rodeo no sentido dos pont do relógio. Repita a mesma operação do outras parte.
NOTA:
CLOSE
o Certifique-se de que os filtros está trancados com segurança. Caso contrário, poder-se soltar ecausar danos.
o quando o filtró de carbono activado funciona, o poder de��çações sera menor
123

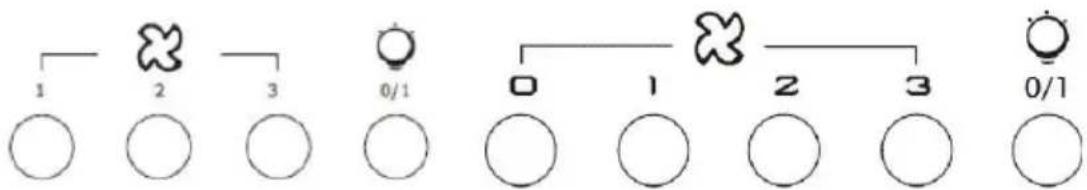

DESCRICA O DE COMPONENTES
FUNCTIONAMENTO
Botão de velocidade lenta 1
Esta velocidade é realizada para ventilação da cozinha. Não usada para cozeduras e cozinhados que não produzam muito vapor.
Botão de velocidade média 2
Esta velocidade é ideal para ventilação na maior das cozinhados a realizá numa cozinha.
Botão de alta velocidade 3
Função utilizes para cozinhados que produzem muito vapor, fimos e cheira. Nestes casos, pressione o botão correspondente à velocidade mais alta para uma efetiva ventilação e extracción de fimos.
Botao da luz
NOTA: Se os botões de velocidade lenta, media e alta estiverem foram pressionados e selecionados ao mesmo tempo, o commando que está activado, está ou de velocidade mais alta.
Botão On / Off
É uso para ligar / desligar o ventilador
Velocidade botão mais
Paraaculare do ventilador
Botão de diminuição de velocidade
Para diminuiar a velocidade do ventilador.
Botão de luz
Tela digital
indicação da velocidade do ventilador: "1" para a velocidade baixa, "2" para a velocidade média, "3" para alta velocidade, "4" para funcão Booster.
Temporizador rápido: Prima + e - mantenhá durante 1 segundo, display digital irá piscar e em 5关键时刻 regressiva, après 5关键时刻 motor & luz vais desligar o som automática & Buzzer por 1 segundo.
Função Booster
Esta chamé tem funcão booster. Para a ativar, pressione + para a velocidade 4, a chamé vai entrada na velocidade Tmaxima/extra e ficará assim por 5 minutos, alta em que vai abrandar novamente para a velocidade em que está anteriormente.
Antes de limpar a chaminé, desligue-a e retire a ficha da tomada
I. Limpeza Regular
Utilize um pano macio embebido emágua morna e um detergentedométrico suave (da loça, por exemplo). Lave com o pano e o detergente comágua,utilizando simplementmente as mãos. Não recorra a materiais de metal, como escovas de dentes, metalicas ou outras para limpar oaparelho.
ATENÇA: Limpe este filtro todos os mezes para prevenir qualquer risco de incência.
O filtró absorve gorduras, fumo e po...... por也是如此 do filtró afecta directamente a eficiência do exaustor. Se não estiver limpo, os residuos de gordura (potencialmente inflamáveis) não saturar no filtrro. Por也是如此 ser limpo e lavado com detergente domestico (detergente da loça ou outras tipo de detergenteutilizzato em limpezas dométricas).
Aplica-se exclusivamente ao aparecido instalado como unidade de renovacao e circulacao do ar (sem ventilacao para o exterior). Este FILTER absorve os cheiros e deve ser substituido pelo menos uma vez por ano, dependendo da frequencia com que é utilizado.
IV. Trocar uma lampada
Retire os parafusos do vidro,(before retire a campanula de vidro. Determine qual a lampie da que precisea de ser substituira e retire-a. Vai encontrar as lampie das dentro da secção de iluminação.
Desligue o punto de luz e elimine os porta-lampadas, os casquilhos, retirando-os da chaminé. Importante: não é possível substituir as lampadas individualmente, tem que adquirir o suporte para lampadas, oSYSTEMA de fixação e as lampadas,uma pena completea que existe disponível no mercado (Luz LED: G4, MAX 1.5W)
Substitua as lampadas, o porta-lampadas e todo o kit, tal como estavam os originais. De seguida volte a ligar o punto de luz. Volte a colocar a campanula de vidro e aperture bem os parafudos.
RESOLUÇÃO DE PROBLEMAS
| Problema | Causa possível | Solução |
| A luz acende, mas o ventilador não funciona | A pá do ventilador pode estar pressa. | Desligar a chamíné, que deve a reparada por um profissional qualificado da assistência técnica. |
| O motor pode estar avariç. | ||
| Luz e ventilador não funciona | Lâmpada fundida. | Substitui a lâmpada por uma boa e adequada |
| Cabo de alimentação danIFICADO ou parte | Ligue novamente um cabo de alimentação. | |
| Vibração se barulhos na chamíné | A pá do ventilador está a danificada | Desligar a chamíné, que deve a reparada por um profissional qualificado da assistência técnica |
| A pá do motor pode não estar correctamente fixada. | Desligar a chamíné, que deve a reparada por um profissional qualificado da assistência técnica | |
| A chamíné pode não está correctamente assente e fiço suporte | Retire a chamíné e verifique se suporte onde esta encaixa está devidamente localizo e fixado. | |
| A performance/ poder de sução está fracos | Pode existir uma distência demasiado grande entre a chamíné e o fogão ou plac | Reajustar a distência para 65 a 75cm entre a chamíné e o fog |
SERVICO DE ASSISTÊNCIA AO CLIENTE
Se não consuerigir identificar a causa da avaria ou anomalia de funcaoamento, deslige o aparelho e contacte o Servico de Assistencia Tecnica.
Número de série do produits: não consuegué encontrar-lo?
É muito importante que informe o Serviço de Assistência Tecnica do)cóga e respectivo número de série do produits (um Código de 16 caracteres que começa pelo número 3), que pode ser encontrar no Certificado de Garantia ou na很小a placá de identificacao situada noignon aparelho. Este passo vai fazer uma deslokação inutil dos先进技术apanas para verificarem o número de série. Evita ainda gastos desnecessários e possíveis reclamações.
PROTEÇÃO AMBIENTAL
Resíduos ou lixo electrico, electrodométricos antigos, usados ou estragados não devem ser eliminados e
deitados for a com o lixo habitual do dia-a-dia. Por favor informe-se na sua localidade, com as autoridades locais, onde existem locais para deposito e posterior
reciclagem de electrodomesticos e material eletrico.
Tramento de residuos electricos e equipamento electrico
Ao garantir que este produit é correctamente eliminado,sendo depositados nos locais adequados, está a prevenir potenciais consequencia negativas para o ambiente e para a saude humana, que poderiam ser causadas pelo tratamento in aquado deste tipo de lixo.
A eliminacao do produits deve ser feita em conformidade com as normas ambientais em vigor em cada pais e com as normas europeias, se for o caso.
Para obter informações mais detalhadas sobre o tratamento no fim de vida e reciclagem do produto, entre em contacto com os serviços locais de reciclagem e de recolha de lixo ou com o estabelecimento onde acquiriu o produit.
