MANUAL DE UTILIZADOR CTS6ESMX CANDY

1......INSTRUÇÕES DE SEGURANÇA
2. INSTALAÇÃO
3......COMEÇAR A UTILIZAR O EXAUSTOR
4......RESOLUÇÃO DE PROBLEMAS
5....MANUTENÇÃO E LIMPEZA
6. PROTEÇÃO DO AMBIENTE

INSTRUÇÕES DE SEGURANÇA

Este manual explica a instalação e a utilização correta do seu exaustor, leia-o atentamente antes de usar o produto, mesmo que já esteja familiarizado com o mesmo. O manual deve ser mantido num local seguro para referência futura.

O que nunca deve fazer:

• Nunca tente usar o exaustor sem os filtros de gordura ou se os filtros estiverem demasiado engordurados!
• Não instale sobre um fogão com um grelhador muito elevado.
• Não deixe frigideiras em uso sem supervisão porque gorduras ou óleos sobreaquecidos podem incendiar-se.
• Nunca deixe chamas nuas sob o exaustor.

• Se o exaustor estiver danificado, não tente utilizá-lo.
• Não flambe comida sob o exaustor.
• CUIDADO: As peças acessíveis podem tornar-se quentes quando usadas com aparelhos para cozinhar.
• A distância mínima entre a superfície de suporte para os recipientes para cozinhar na placa e a parte mais baixa do exaustor. (Quando o exaustor estiver localizado sobre um aparelho a gás, esta distância deve ser de pelo menos 65 cm.)
• O ar não deve ser descarregado num tubo de chaminé utilizado para evacuar fumos de aparelhos que utilizem gás ou outros combustíveis. Os exaustores de cozinha e outros extratores de fumos podem afetar negativamente o funcionamento seguro de aparelhos a gás ou outros combustíveis (incluindo os que se encontram noutras divisões) devido ao retorno dos gases de combustão. Estes gases podem potencialmente resultar em envenenamento por

monóxido de carbono. Após a instalação de um exaustor ou de outro extrator de fumos de cozinha, o funcionamento dos aparelhos a gás de combustão aberta deve ser testado por uma pessoa competente para garantir que não ocorre retorno dos gases de combustão.

O que deve fazer sempre:

• Importante! Desligue sempre a fonte de alimentação na fonte durante instalação e manutenção como, por exemplo, quando troca uma lâmpada.
• O exaustor tem de ser instalado em conformidade com as instruções de instalação e cumprir todas as medições indicadas.
• Todo o trabalho de instalação tem de ser realizado por uma pessoa competente ou por um eletricista qualificado.
• Elimine o material da embalagem cuidadosamente. As crianças são vulneráveis a este material.
• Preste atenção às extremidades aguçadas no interior do exaustor durante a instalação e limpeza.
• Certifique-se de que a canalização não tem dobras com um ângulo mais apertado que 90 graus uma vez que isto reduz a eficiência do exaustor.
• Aviso: Se os parafusos ou o dispositivo de fixação não forem montados de acordo com estas instruções, podem ocorrer riscos elétricos.

- Aviso: Antes de obter acesso a terminais, todos os circuitos de alimentação elétrica têm de estar desligados.

O que deve fazer sempre:

- Coloque sempre tampas nos tachos e panelas quando estiver a cozinho num fogão a gás.

- Quando no modo de extração, o ar na divisão está a ser removido pelo exaustor. Certifique-se de que estão a ser cumpridas as medidas de ventilação apropriadas. O exaustor remove odores da divisão mas não o vapor.

- Deverá existir uma ventilação adequada da divisão quando o exaustor estiver a ser usado ao mesmo tempo que aparelhos a queimar gás ou outros combustíveis.

- O exaustor destina-se apenas a uso doméstico.

- Se o cabo de alimentação estiver danificado, tem de ser substituído pelo fabricante, pelo agente de serviço ou por pessoas igualmente qualificadas de forma a evitar o perigo.

- Este aparelho pode ser utilizado por crianças de idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, caso lhes tenha sido fornecida supervisão ou instruções relativas à utilização do aparelho de forma segura e desde que compreendam os perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção pelo utilizador não deve ser realizada por crianças sem supervisão.

O que deve fazer sempre:

- Cuidado: O aparelho e as suas peças acessíveis podem ficar quentes durante o funcionamento. Tenha o cuidado de evitar tocar nos elementos de aquecimento. Crianças com menos de 8 anos devem manter-se afastadas a menos que estejam sob constante supervisão.

- Existe o risco de incêndio se a limpeza não for realizada de acordo com as instruções.

- Os regulamentos referentes à descarga de ar têm de ser cumpridos.

- Limpe o seu aparelho periodicamente seguindo o método fornecido no capítulo MANUTENCÃO.

- Por motivos de segurança, use apenas o mesmo tamanho de parafuso de montagem ou fixação recomendado neste manual de instruções.

- Em relação a dados sobre o método e sobre a frequência de limpeza, consulte a secção de manutenção e limpeza no manual de instruções.

- A limpeza e manutenção pelo utilizador não deve ser realizada por crianças sem supervisão.

- Quando o exaustor e aparelhos com fornecimento de energia que não eletricidade estiverem simultaneamente em funcionamento, a pressão negativa na divisão não deve exceder 4 Pa (4 x 10 ^-5 bar).

- AVISO: Perigo de incêndio: não guarde artigos em cima das superfícies de cozedura.

- Não deve nunca utilizar um aparelho de limpeza a vapor.

- NUNCA tente extinguir um incêndio com água, em vez disso desligue o aparelho e, em seguida, cubra a chama com, por exemplo, uma tampa ou um cobertor antifogo.

INSTALAÇÃO (VENTILAÇÃO EXTERIOR)

MONTAGEM DA UNIDADE DE ALETAS

Se o exaustor não tiver uma unidade de aletas 1 montada, deve montar as metades na sua estrutura. As imagens apenas mostram um exemplo de como montar a aleta em V porque a saída pode ser diferente de acordo com os diferentes modelos e configuração.

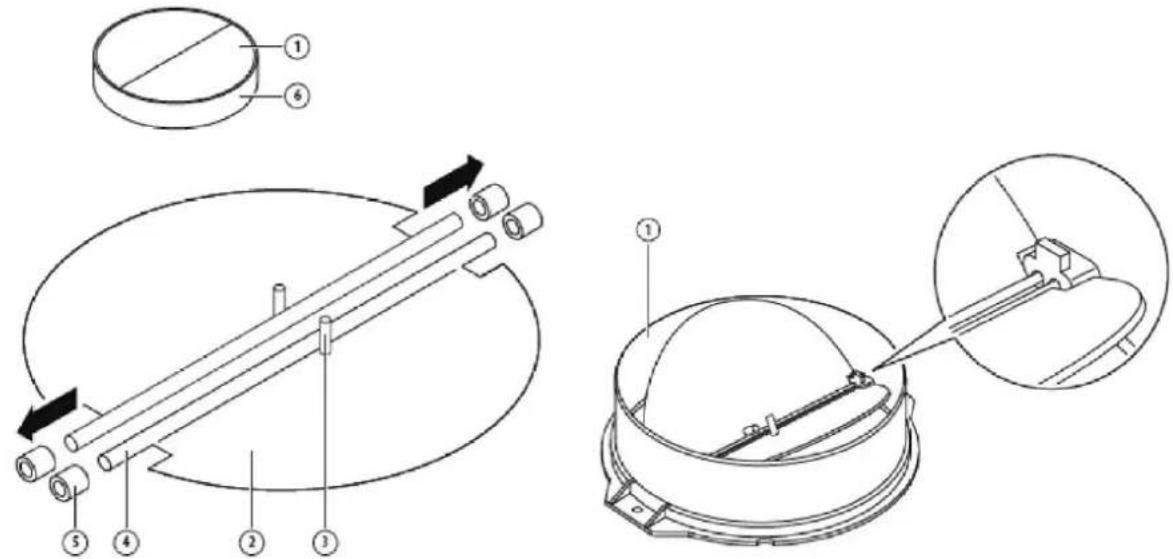

Para montar a unidade de aletas 1 deverá:

• montar duas metades 2 na armação 6;
• um pino 3 deve estar orientado para o topo;
• o eixo 4 deve ser inserido nos orifícios 5 na armação;
• repetir todas as operações para a 2^a metade.

Se tiver uma saída para o exterior, o seu exaustor pode ser ligado como apresentado na imagem a seguir através de um tubo de extração (tubo flexível ou material não inflamável, esmalte ou alumínio com um diâmetro interior de 150 mm)

1. Antes de instalar, desligue o aparelho.
2. O exaustor deve ser colocado a uma distância de 65\~75 cm acima da superfície para cozinhar para obter um melhor resultado. Ver Fig. 1.

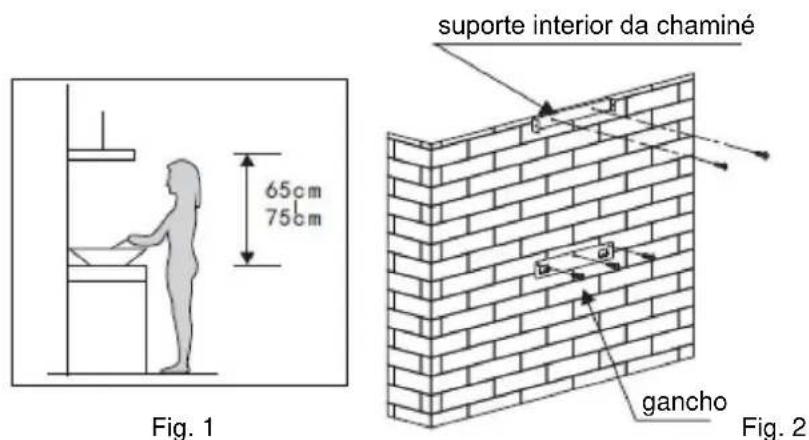

suporte interior da chaminé 65cm 75cm gancho Fig. 1 Fig. 2

1. Instale o fogão num local adequando logo que esteja determinada a altura de instalação e mantenha-o alinhado. A posição fixa no suporte da chaminé do lado de dentro é o local da chaminé. Ver Fig. 2.

2. Colocar a aba em V na saída. Em seguida, fixar o conversor e o tubo de expansão e fixar o tubo no conversor com uma braçadeira, ver imagem 3. Prenda o suporte do exterior da chaminé no lado de fora da chaminé e certifique-se de que o interior da chaminé pode ser ajustado em altura livremente. Depois disso, instale o tubo de expansão e a chaminé no exaustor do fogão, ver fig. 4. Nota: O tubo de expansão não está incluído no produto.

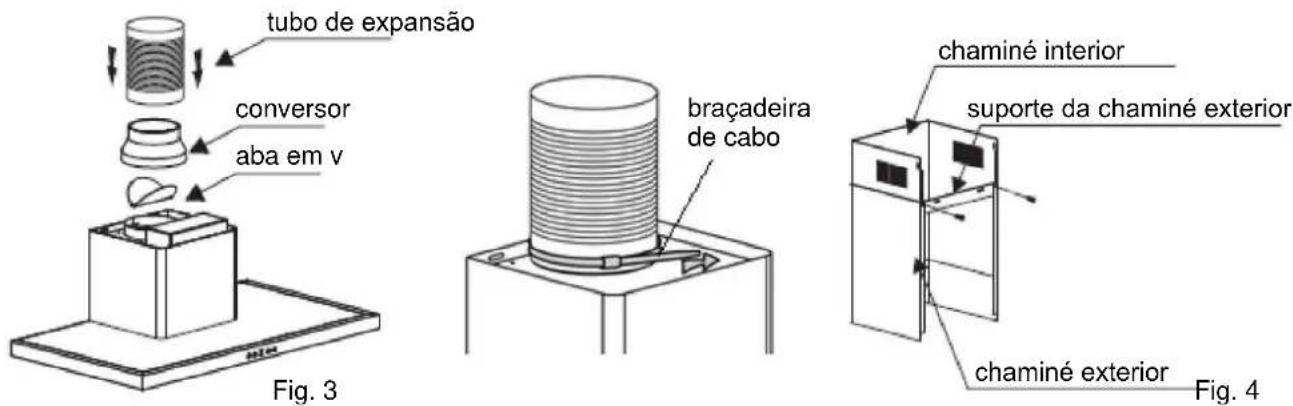

tubo de expansão conversor aba em v Fig. 3 braçadeira de cabo chaminé interior suporte da chaminé exterior chaminé exterior Fig. 4

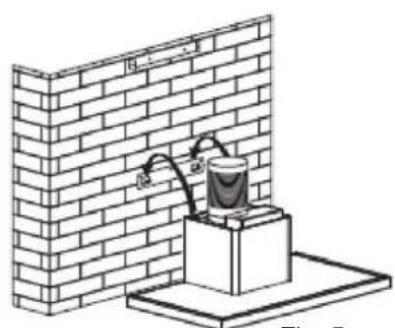

1. Ponha o exaustor do fogão no gancho. Em seguida, ajustar a posição e fixar o corpo com parafusos de segurança. Nota: As duas ventilações de segurança estão posicionadas na caixa traseira, com diâmetro de 6 mm. Ver Fig. 5 e 6.

2. Ajustar a altura da chaminé interior à posição do suporte da chaminé interior e fixá-la com parafusos. Ver Fig. 7.

DICAS PARA INSTALAÇÃO DA CONDUTA DE EXAUSTÃO

As seguintes regras devem ser estritamente seguidas para obter uma extração de ar ideal:

• Mantenha o tubo de expansão curto e direito.
• Não reduza o tamanho nem restrinja o tubo de expansão.
• Quando utilizar o tubo de expansão instale sempre o tubo esticado para minimizar perdas de pressão.
• O não cumprimento destas instruções básicas irá reduzir o desempenho e aumentar os níveis de ruído do exaustor.

- Qualquer trabalho de instalação deve ser efetuado por um eletricista qualificado ou pessoa competente.

- Não ligue o sistema de condutas do exaustor a qualquer sistema de ventilação existente que esteja a ser utilizado para qualquer outro aparelho, tal como um tubo de aquecimento, tubo de gás, tubo de vento quente.

- O ângulo de curvatura do tubo de expansão não pode ser inferior a 120°; deve orientar o tubo horizontalmente ou, em alternativa, o tubo deve ir desde o ponto inicial e deve estar dirigido para uma parede externa.

- Depois da instalação, certifique-se de que o exaustor está nivelado para evitar a recolha de gordura no final.

- Certifique-se de que o tubo de expansão selecionado para instalação está em conformidade com as normas relevantes e é anti-incêndio.

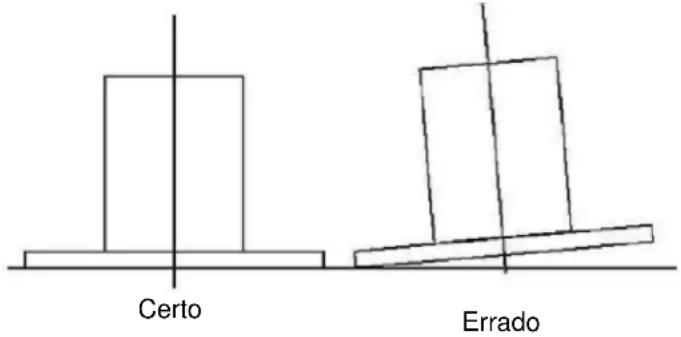

Certo Errado

Instalação elétrica

Todo a instalação tem de ser realizada por uma pessoa competente ou por um eletricista qualificado. Antes de ligar a alimentação da rede, certifique-se de que a tensão da rede corresponde à tensão na placa de classificação.

Ligação direta

O aparelho deve ser ligado diretamente à rede elétrica utilizando um disjuntor omnipolar com uma abertura mínima de 3 mm entre os contactos.

O instalador deve certificar-se de que foi efetuada a ligação elétrica correta e que está em conformidade com o diagrama de cablagem.

O cabo não deve ficar dobrado ou comprimido.

Verifique regularmente a ficha de alimentação e o cabo de alimentação quanto a danos. Se o cabo de alimentação estiver danificado, este deve ser substituído por um cabo ou conjunto especial disponíveis pelo fabricante ou pelo seu agente de serviço.

AVISO: Este é um aparelho de classe I e TEM de ser ligado à terra

Este aparelho é fornecido com um cabo de rede de 3 núcleos colorido do seguinte modo:

Castanho = L ou vivo

Azul = N ou Neutro

Verde e Amarelo = E ou Terra

L N L N

AVISO:

Por motivos de segurança, use apenas o mesmo tamanho de parafusos de montagem ou fixação recomendado neste manual de instruções.

Se os parafusos ou o dispositivo de fixação não forem montados de acordo com estas instruções, podem ocorrer riscos elétricos.

Começar a utilizar o exaustor

Botão eletrónico

Existem cinco botões: (Baixo), (Médio), (Alto), (Lâmpada), (Potência). Ver imagem acima.

1. Depois de ligar a alimentação, a luz indicadora acende-se, todas as saídas fecham e o exaustor entra no modo de espera. A luz indicadora apagar-se-á automaticamente após o aviso, se não for utilizada.

2. Ligar a corrente: Prima o botão de alimentação ⏻ uma vez, a luz indicadora acende-se e o exaustor funciona a baixa velocidade. A luz indicadora de baixa velocidade estará acesa. Prima novamente o botão de alimentação para a fechar, e a luz indicadora apagar-se-á. Todas as funções do exaustor são encerradas, o exaustor entra em modo de espera e funciona por círculo.

Os botões de velocidade e o botão da lâmpada podem funcionar separadamente e não são controlados pelo botão de alimentação. Quando um determinado botão de função é premido, o exaustor funciona nesse estado de função. Se premir a tecla (Alimentação) em qualquer estado, o exaustor desliga-se sem qualquer função.

1. Prima o botão da lâmpada ⚙ uma vez; as luzes acendem-se. A luz indicadora do botão da lâmpada ⚙ e do botão de alimentação ⚙ acende-se. Prima novamente o botão da lâmpada ⚙ para desligar as luzes. A luz indicadora do botão da lâmpada ⚙ e do botão de alimentação ⚙ apagar-se-á. E reciclar assim.
2. Premir o botão (Alta) uma vez, o motor funciona a alta velocidade, a luz indicadora do botão alta e o botão alimentação acendem. Prima novamente o botão alta e o motor para. A luz indicadora do botão alta e do botão de ligar/desligar estará desligada e funcionará em círculo.
3. Prima o botão (Média) uma vez, o motor funciona a uma velocidade média, a luz indicadora do botão média e o botão de alimentação acendem. Prima novamente o botão média e o motor para. A luz indicadora do botão média e do botão de ligar/desligar estará desligada e funcionará em círculo.
4. Premir o botão 🎥 (baixa) uma vez, o motor funciona a baixa velocidade, a luz indicadora do botão baixa 🎥 e o botão de alimentação ⏻ acendem. Prima novamente o botão baixa 🎥 e o motor para. A luz indicadora do botão baixa e do botão de ligar/desligar estará desligada e funcionará em círculo.
5. A velocidade baixa, a velocidade média e a velocidade alta não podem funcionar ao mesmo tempo. Quando o exaustor está na velocidade alta, prima velocidade baixa, passando imediatamente para velocidade baixa; quando está na velocidade baixa, prima a velocidade média, passando imediatamente para a velocidade média, e assim por diante.

RESOLUÇÃO DE PROBLEMAS

Problema	Causa possível	Solução
Luz acesa, mas o motor não funciona	Interruptor de ventoinha desligado	Selecione uma posição do interruptor da ventoinha.
	Falha do interruptor da ventoinha	Contacte o centro de serviço.
	Falha do motor	Contacte o centro de serviço.
A luz não acende, o motor não funciona	Fusíveis domésticos fundidos	Volte a ligar/substitua os fusíveis.
	O cabo de alimentação elétrica está solto ou desligado	Volte a colocar o cabo de alimentação elétrica na tomada elétrica.Ligue a alimentação.
Fuga de óleo	A válvula unidirecional e a saída não estão bem vedadas	Retire a válvula unidirecional e vede com vedante.
	Fuga na ligação da chaminé e cobertura	Retire a chaminé e vede.
As luzes não funcionam	Lâmpadas partidas ou defeituosas	Substituir as lâmpadas de acordo com esta instrução.
Aspiração insuficiente	A distância entre o exaustor e a boca a gás é demasiado grande	Volte a posicionar o exaustor de acordo com uma distância correta.
O exaustor está inclinado	O parafuso de fixação não está suficientemente apertado	Aperte o parafuso de pendurar e certifique-se de que fica na horizontal.

NOTA:

Quaisquer reparações a este aparelho têm de ser realizadas em conformidade com as suas leis locais, estatais e federais. Contacte o centro de serviço se tiver alguma dúvida antes de realizar qualquer uma das reparações anteriormente referidas. Desligue sempre a unidade da fonte de alimentação quando desejar abrir a unidade.

MANUTENÇÃO E LIMPEZA

Cuidado:

• Antes de realizar a manutenção ou limpeza, o exaustor deve ser desligado da rede elétrica. Certifique-se de que o exaustor está desligado na tomada de parede.
• As superfícies externas são suscetíveis a riscos e abrasões, por isso siga as instruções de limpeza para se certificar de que obtém o melhor resultado possível sem ocorrência de danos.

ASPETOS GERAIS

A limpeza e a manutenção devem ser realizadas com o aparelho frio, especialmente durante a limpeza. Evite deixar substâncias alcalinas ou ácidas (sumo de limão, vinagre, etc.) sobre as superfícies.

AÇO INOXIDÁVEL

O aço inoxidável tem de ser limpo de forma regular (por ex. semanalmente) para assegurar uma longa vida útil. Limpe com um pano macio seco. Pode utilizar um líquido de limpeza especializado para aço inoxidável.

NOTA:

Certifique-se de que a limpeza é realizada ao longo do grão do aço inoxidável para impedir a formação de padrões cruzados inestéticos.

SUPERFÍCIE DO PAINEL DE CONTROLO

O painel de controlo incorporado pode ser limpo usando água com sabão. Certifique-se de que o pano está limpo e bem espremido antes de realizar a limpeza. Utilize um pano macio seco para remover humidade em excesso existente após a limpeza.

Importante

Use detergentes neutros e evite o uso de químicos de limpeza abrasivos, detergentes domésticos fortes ou produtos com abrasivos, uma vez que estes afetarão a aparência do aparelho e potencialmente removerão qualquer impressão de ilustrações do painel de controlo e invalidarão a garantia do fabricante.

FILTROS DE REDE DE GORDURA

Os filtros de rede podem ser limpos manualmente. Mergulhe-os durante cerca de 3 minutos em água com um detergente suave e, em seguida, escove-os suavemente com uma escova suave. Não aplique muita pressão, para evitar danificar os filtros. (Deixe secar naturalmente sem exposição direta à luz solar.)

Os filtros devem ser limpos separadamente de utensílios de cozinha e louça. É aconselhável que não use abrilhantador.

• Siga os quatro passos a seguir para instalar os filtros:

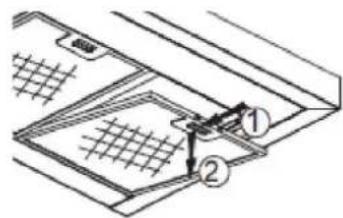

• Oriente o filtro de acordo com as ranhuras na parte traseira do exaustor.
• Pressione o botão na pega do filtro.
• Liberte a pega assim que o filtro encaixar numa posição de repouso.
• Repita a ação para instalar todos os filtros.

FILTRO DE CARVÃO

É possível usar um filtro de carvão ativado para captar odores. Normalmente o filtro de carvão ativado deve ser substituído a cada três ou seis meses consoante os seus hábitos de cozinhar. O procedimento de instalação do filtro de carvão ativado é indicado a seguir:

1. Antes de instalar ou substituir os filtros de carvão, desligue a alimentação elétrica da unidade.
2. Prima o bloqueio do filtro e remova o filtro de rede.

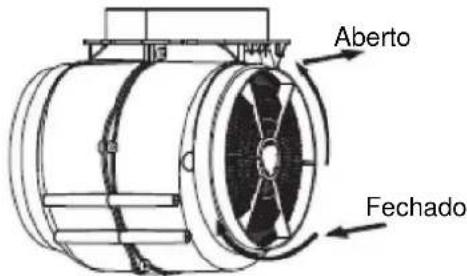

3. Rode o filtro de carvão, em ambos os lados do motor, para a esquerda. Substitua os filtros de carvão pelos novos filtros de carvão.
4. Substitua o filtro de rede.
5. Ligue a fonte de alimentação de rede à tomada de parede.

Aberto Fechado

NOTA:

• Certifique-se de que o filtro está bem preso. Caso contrário, este pode soltar-se e pode constituir um perigo.
• Com um filtro de carvão ativado instalado, o poder de aspiração será reduzido.

SUBSTITUIÇÃO DA LÂMPADA

Importante:

A lâmpada tem de ser substituída pelo fabricante pelo seu agente de serviço ou por pessoas igualmente qualificadas.
Desligue sempre a fonte de alimentação antes de realizar quaisquer operações no aparelho. Ao manusear a lâmpada, certifique-se de que esta arrefeceu completamente antes de qualquer contacto direto com as mãos.
Ao manusear os globos segure-os com um pano ou com luvas para se certificar que transpiração não entra em contacto com os mesmos uma vez que isso pode reduzir a vida útil do globo.

Nota:

• Antes de proceder à substituição, certifique-se de que o exaustor pode ser isolado da rede elétrica por meio de uma ficha ou de um interrutor multipolar.
• Quando trocar as lâmpadas proteja-se contra o perigo usando luvas.

Trocar as lâmpadas:

Remova o filtro de gorduras.
Utilize uma ferramenta ou a mão para pressionar a mola de ambos os lados da luz LED para o interior, até que a luz seja pressionada para fora, ver imagem 1. Em seguida, puxe ligeiramente o fio de ligação da luz para fora e desmonte o terminal do fio de ligação da luz. Ver Fig. 2.
Aplique o procedimento inverso para voltar a instalar a lâmpada.
- O código ILCOS D para esta lâmpada é: DSR-1.5/65-S-64
- Módulos LED - lâmpada redonda
- Tensão máx.: 2x1,5 W
- Gama de tensão: DC 12V
- Dimensões:

64

PROTEÇÃO DO AMBIENTE:

Este produto está assinalado com o símbolo relativamente à separação de resíduos de equipamento elétrico. Isto significa que este produto não deve ser eliminado juntamente com resíduos domésticos mas que deve ser suportado por um sistema de recolha seletiva em conformidade com a Diretiva 2012/19/UE. Este será então reciclado ou desmantelado por forma a minimizar os impactos sobre o ambiente, sendo que produtos elétricos e eletrónicos são potencialmente perigosos para o ambiente e para a saúde humana devido à presença de substâncias perigosas. Para mais informações, contacte as autoridades locais ou regionais.

NOTA:

A seguir indicamos como reduzir o impacto ambiental total (por ex. uso energético) do processo de cozinhar.

(1) Instale o exaustor num local adequado onde exista uma ventilação eficiente.
(2) Limpe o exaustor regularmente de modo a não bloquear as vias aéreas.
(3) Lembre-se de desligar a luz do exaustor depois de cozinhar.
(4) Lembre-se de desligar o exaustor depois de cozinhar.

INFORMAÇÃO SOBRE DESMANTELAMENTO

Não desmantele o aparelho de um modo não indicado no manual do utilizador. O aparelho não pode ser desmantelado pelo utilizador. No final da sua vida útil, o aparelho não deve ser eliminado juntamente com os resíduos domésticos. Consulte a sua Autoridade Local ou o revendedor para obter a conselhos de reciclagem.
