MANUAL DE USUARIO CTS6ESMX CANDY

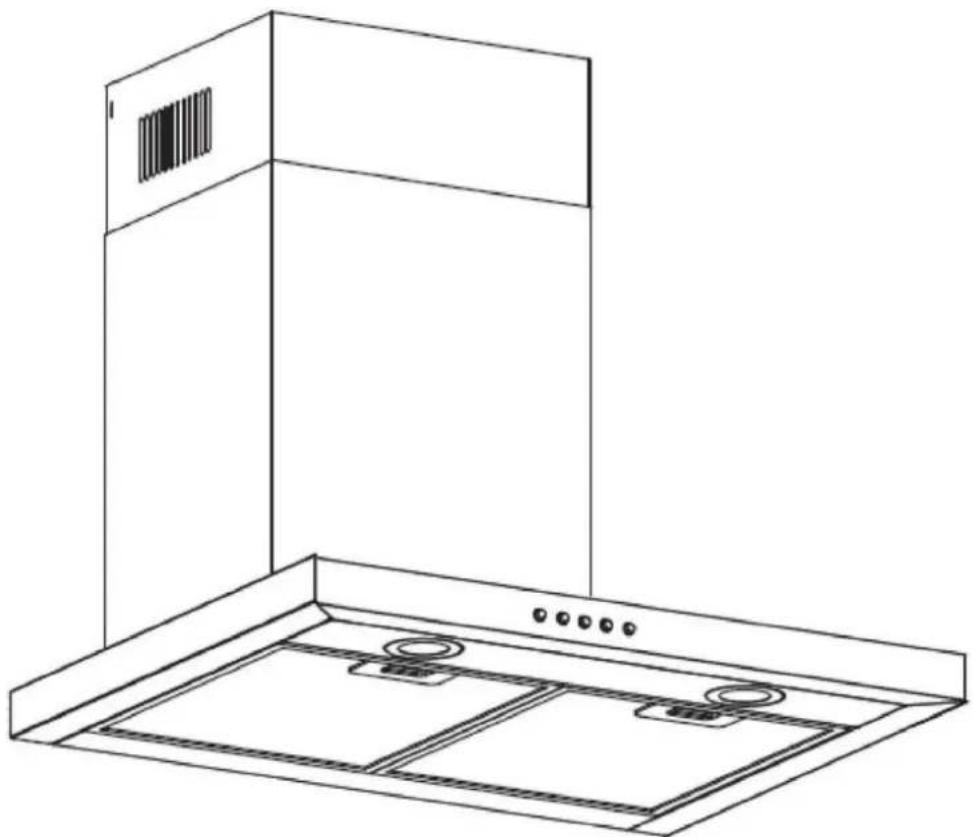

Manual de instrucciones de la campana extractora

1. Instrucciones de seguridad
   2....Instalación
   3.....Empezar a usar la campana extractora
2. Solución de problemas
   5....Mantenimiento y limpieza
   6.....Protección del medio ambiente

INSTRUCCIONES DE SEGURIDAD

Este manual explica la instalación y el uso adecuados de su campana extractora.

Léalo atentamente antes de usarla, incluso si está familiarizado con el producto.

El manual debe guardarse en un lugar seguro para futuras consultas.

Lo que nunca debe hacer:

• ¡No use la campana extractora sin los filtros de grasa o si los filtros están excesivamente grasientos!
• No la instale encima de una cocina con una parrilla de alto nivel.
• No deje las sartenes desatendidas durante el uso porque las grasas o aceites sobrecalentados pueden prenderse en llamas.
• Nunca deje llamas abiertas debajo de la campana extractora.

• No intente usar la campana extractora si está dañada.
• No flambee debajo de la campana extractora.
• PRECAUCIÓN: Las partes accesibles pueden calentarse cuando se usan con aparatos de cocina.
• La distancia mínima entre la superficie de soporte para los utensilios de cocción en el fogón y la parte más baja de la campana extractora. (Cuando la campana se encuentra encima de una cocina de gas, esta distancia debe ser de al menos 65 cm).
• El aire no debe extraerse en conductos usados para expulsar humos de aparatos que queman gas u otros combustibles. Las campanas extractoras y otros extractores de humos de cocina pueden afectar negativamente al funcionamiento seguro de los aparatos que queman gas u otros combustibles (incluidos los de otras salas) debido al reflujo de los gases de combustión. Estos gases pueden provocar potencialmente una intoxicación por monóxido de carbono.

Tras la instalación de una campana extractora u otro extractor de humos de cocina, una persona competente debe someter a ensayo el funcionamiento de los aparatos de gas abierto para garantizar que no se produzca un reflujo de los gases de combustión.

Lo que siempre debe hacer:

• ¡Importante! Apague siempre el suministro de la red eléctrica durante la instalación y las actividades de mantenimiento, como cambiar una bombilla.
• La campana extractora debe instalarse de acuerdo con las instrucciones de instalación y todas las medidas seguidas.
• Todos los trabajos de instalación deben ser realizados por una persona competente o un electricista cualificado.
• Deseche el material de embalaje cuidadosamente. Los niños son vulnerables a este.
• Preste atención a los bordes afilados dentro de la campana extractora, especialmente durante la instalación y la limpieza.
• Asegúrese de que los conductos no tengan dobleces superiores a 90 grados, ya que esto reducirá la eficiencia de la campana extractora.
• Advertencia: Si los tornillos o el dispositivo de fijación no se instalan de acuerdo con estas instrucciones, pueden producirse riesgos eléctricos.
• Advertencia: Antes de obtener acceso a los terminales, todos los circuitos de suministro deben estar desconectados.

Lo que siempre debe hacer:

• Coloque siempre tapas en ollas y sartenes cuando cocine en una cocina de gas.
• Cuando se encuentre en el modo de extracción, la campana extractora estará extrayendo el aire de la habitación. Asegúrese de que se estén observando las medidas de ventilación adecuadas. La campana extractora elimina los olores de la habitación, pero no el vapor.
• La habitación debe estar adecuadamente ventilada cuando la campana extractora se usa al mismo tiempo que electrodomésticos que quemen gas u otros combustibles.
• La campana extractora es solo para uso doméstico.

• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por su servicio técnico o por cualquier profesional cualificado similar para evitar riesgos.
• Este electrodoméstico puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas, o sin experiencia o conocimientos previos, siempre y cuando hayan recibido la supervisión y las instrucciones necesarias para utilizar el electrodoméstico de forma segura y comprendan los riesgos que implica. Los niños no deben jugar con este electrodoméstico. Las operaciones de limpieza y mantenimiento no deben dejarse en manos de niños sin supervisión.

Lo que siempre debe hacer:

• Precaución: El electrodoméstico y sus accesorios se pueden calentar durante el uso. Trate de evitar tocar los elementos de calentamiento. Los niños menores de 8 años deben mantenerse alejados a menos que estén bajo supervisión permanente.
• Existe un riesgo de incendio si la limpieza no se lleva a cabo de acuerdo con las instrucciones.
• Deben cumplirse las normativas relativas a la extracción de aire.
• Limpie su electrodoméstico periódicamente siguiendo el método indicado en el capítulo MANTENIMIENTO.
• Por razones de seguridad, use solo tornillos de fijación o montaje del tamaño recomendado en este manual de instrucciones.
• En cuanto a los detalles sobre el método y la frecuencia de limpieza, consulte la sección de mantenimiento y limpieza en el manual de instrucciones.
• Las operaciones de limpieza y mantenimiento no deben dejarse en manos de niños sin supervisión.
• Cuando la campana extractora y los electrodomésticos que funcionan con energía que no sea electricidad están funcionando simultáneamente, la presión negativa en la habitación no debe superar los 4 Pa (4 x 10^-5 bar).
• ADVERTENCIA: Peligro de incendio: no almacene artículos sobre las superficies de cocción.
• No se debe utilizar un limpiador a vapor.
  ● NUNCA intente apagar un incendio con agua; debe apagar el electrodoméstico y cubrir posteriormente la llama, p. ej., con una tapa o una manta contra incendios.

INSTALACIÓN (VENTILACIÓN EXTERIOR)

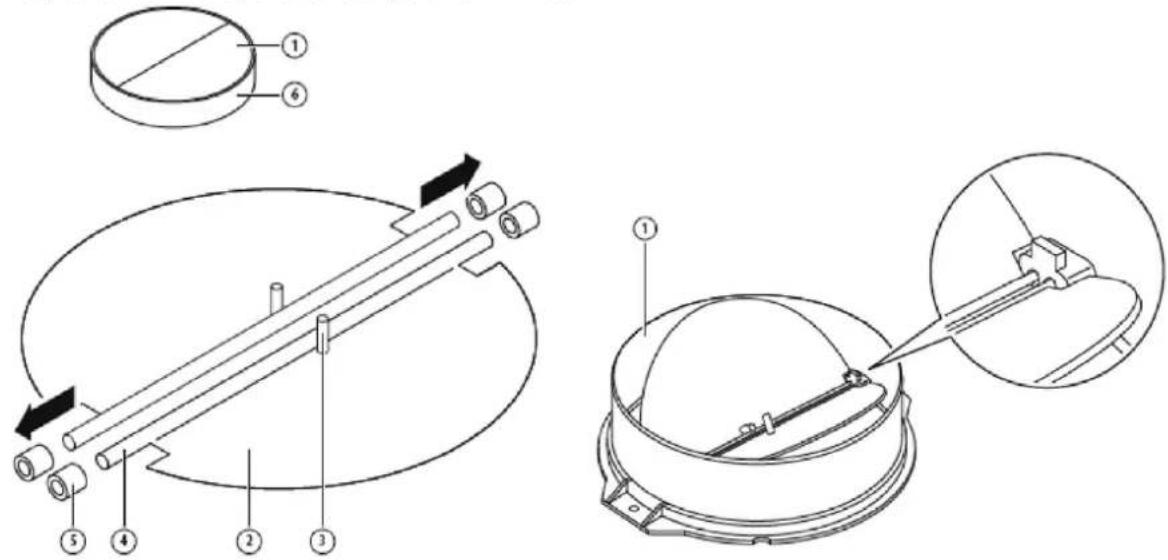

MONTAJE DE LA TAPA EN V

Si la campana extractora no dispone de una tapa en V 1 montada, debe montar las mitades en su cuerpo. Las imágenes solo muestran un ejemplo de cómo montar la tapa en V, ya que la salida puede ser diferente según los diferentes modelos y configuraciones.

Para montar la tapa en V 1, debe:

• Montar las dos mitades 2 en el cuerpo 6.
• El pasador 3 debería estar orientado hacia arriba.
• El eje 4 debería introducirse en los orificios 5 del cuerpo.
• Repita todas las operaciones para la 2^a mitad.

Si tiene una salida hacia el exterior, su campana extractora puede conectarse por medio de un conducto de extracción (esmalte, aluminio, tubo flexible o material no inflamable con un diámetro interior de 150 mm).

1. Antes de la instalación, apague la unidad.

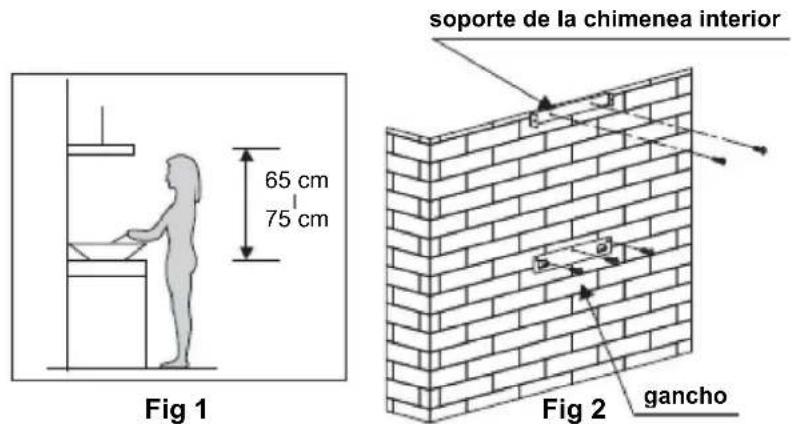

2. La campana extractora debe colocarse a una distancia de 65\~75cm por encima de la superficie de cocción para obtener el mejor efecto. Vea la figura 1.

soporte de la chimenea interior 65 cm 75 cm Fig 1 Fig 2 gancho

1. Instale el gancho en un lugar adecuado una vez fijada la altura de instalación y manténgalo alineado. La posición fijada del soporte de la chimenea interior es el lugar de la chimenea. Vea la figura 2.

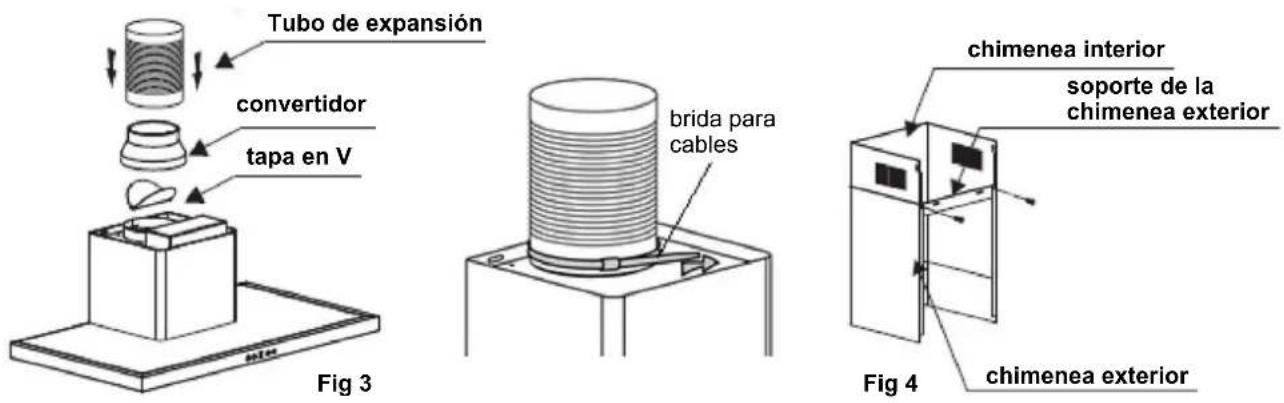

2. Instale la aleta en V en la salida. A continuación, coloque el convertidor y el tubo de expansión, y fije el tubo en el convertidor con una brida para cables, véase la figura 3. Fije el soporte de la chimenea exterior en la chimenea exterior, y asegúrese de que la chimenea interior se puede ajustar a la altura libremente. A continuación, instale el tubo de expansión y la chimenea en la campana extractora, véase la imagen 4. Nota: El tubo de expansión no está incluido en el producto.

Tubo de expansión convertidor tapa en V Fig 3 brida para cables chimenea interior soporte de la chimenea exterior Fig 4 chimenea exterior

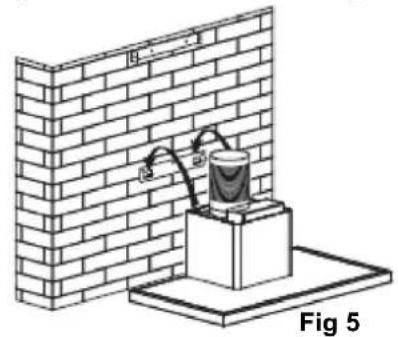

1. Coloque la campana extractora en el gancho. A continuación, ajuste la posición y fije el cuerpo con tornillos de seguridad. Nota: Las dos rejillas de ventilación de seguridad están situadas en la carcasa trasera, con un diámetro de 6 mm. Vea las figuras 5 y 6.
2. Ajuste la altura de la chimenea interior a la posición del soporte de la chimenea interior y fíjela con tornillos. Vea la figura 7.

CONSEJOS PARA LA INSTALACIÓN DEL CONDUCTO DE ESCAPE

Las siguientes reglas deben ser estrictamente seguidas para obtener una óptima extracción de aire:

• Mantenga el tubo de expansión corto y recto.
• No reduzca el tamaño ni restrinja el tubo de expansión.
• Cuando utilice el tubo de expansión, instale siempre el tubo tenso para minimizar la pérdida de presión.

- La inobservancia de estas instrucciones básicas reducirá el rendimiento y aumentará los niveles de ruido de la campana extractora.

- Cualquier trabajo de instalación debe ser realizado por un electricista cualificado o una persona competente.

- No conecte el sistema de conductos de la campana a ningún sistema de ventilación existente que se esté utilizando para cualquier otro aparato, como por ejemplo un tubo calentador, un tubo de gas o un tubo de viento caliente.

- El ángulo de curvatura del tubo de expansión no debe ser inferior a 120°; se debe dirigir la tubería horizontalmente o, alternativamente, la tubería debe subir desde el punto inicial y debe ser conducida a una pared exterior.

- Después de la instalación, asegúrese de que la campana extractora esté nivelada para evitar que se acumule grasa en los extremos.

- Asegúrese de que el tubo de expansión seleccionado para la instalación cumple con las normas pertinentes y es retardante del fuego.

Instalación eléctrica

Toda la instalación debe realizarla una persona competente o un electricista cualificado. Antes de conectar la red eléctrica, asegúrese de que la tensión de red corresponde a la tensión de la placa nominal.

Conexión directa

El electrodoméstico debe conectarse directamente a la red eléctrica utilizando un disyuntor omnipolar con una abertura mínima de 3 mm entre los contactos.

El instalador debe garantizar que la conexión eléctrica se realice correctamente y que cumpla con el esquema eléctrico.

El cable no debe estar doblado ni comprimido.

Compruebe regularmente el enchufe y el cable de alimentación para ver si están dañados.

Si el cable de alimentación está dañado, debe sustituirse por un cable especial o por un conjunto que deberá solicitar al fabricante o a su agente de servicio.

ADVERTENCIA: Este es un aparato Clase I y DEBE estar conectado a tierra.

Este aparato se suministra con un cable de alimentación de 3 núcleos coloreados de la siguiente manera:

Marrón = L o Directo

Azul = N (neutro)

Verde y Amarillo = E (tierra)

terra.

ADVERTENCIA:

Por razones de seguridad, use solo tornillos de fijación o montaje del tamaño recomendado en este manual de instrucciones.

Si los tornillos o el dispositivo de fijación no se instalan de acuerdo con estas instrucciones, pueden producirse riesgos eléctricos.

Empezar a usar la campana extractora

Botón electrónico

Hay cinco botones: (Baja), (Media), la figura superior.

(Alta),

(Lámpara),

(Encendido). Vea

1. Después de conectar a la alimentación, el indicador luminoso se encenderá, todas las salidas se cerrarán y la campana entrará en modo de espera. El indicador luminoso se apagará automáticamente después de un recordatorio si no se realiza ninguna operación.

2. Encendido: Pulse el botón de encendido ☉ una vez, su luz indicadora se encenderá, la

campana funciona a baja velocidad. El indicador luminoso de velocidad baja estará brillante. Vuelva a pulsar el botón de encendido para cerrarlo, y su indicador luminoso se apagará. Todas las funciones de la campana se cerrarán, la campana entrará en modo de espera y funcionará circularmente.

Los botones de velocidad y el botón de la lámpara pueden funcionar por separado y no están controlados por el botón de encendido. Cuando se pulsa un determinado botón de función, la campana funciona en ese estado de función. Pulse el botón (Encendido) en cualquier estado, la campana extractora se apagará sin ninguna función.

1. Pulse el botón de la lámpara una vez; las luces se encenderán. El indicador luminoso del botón de la lámpara y el botón de encendido se encenderán. Pulse de nuevo

el botón de la lámpara para apagar las luces. El indicador luminoso del botón de la lámpara y el botón de encendido se apagarán. Y realice un ciclo como se indica a continuación.

1. Pulse el botón (Alta) una vez, el motor funciona a velocidad alta, el indicador luminoso del botón de alta y el botón de encendido se encenderán. Pulse de nuevo el botón de alta y el motor se detendrá. La luz indicadora del botón alto y del botón de encendido se apagará, y funcionará circularmente.

2. Pulse el botón (Media) una vez, el motor funciona a velocidad media, el indicador luminoso del botón de media y el botón de encendido se encenderán. Pulse de nuevo el botón de media y el motor se detendrá. La luz indicadora del botón central y del botón de encendido se apagará, y funcionará circularmente.

3. Pulse el botón (baja) una vez, el motor funciona a velocidad baja, el indicador luminoso del botón de baja y el botón de encendido se encenderán. Pulse de nuevo el botón de baja y el motor se detendrá. La luz indicadora del botón bajo y del botón de encendido se apagará, y funcionará circularmente.

4. Las velocidades baja, media y alta no pueden funcionar al mismo tiempo. Cuando la campana esté en velocidad alta, pulse velocidad baja, pasará a velocidad baja inmediatamente; cuando esté en velocidad baja, pulse velocidad media, pasará a velocidad media inmediatamente, y así sucesivamente.

SOLUCIÓN DE PROBLEMAS

Fallo Causa posible Solución
La luz está encendida, pero el motor no funciona	Interruptor del ventilador apagado	Seleccione una posición para el interruptor del ventilador.
	Fallo del interruptor del ventilador	Póngase en contacto con el centro de asistencia técnica.
	Fallo del motor	Póngase en contacto con el centro de asistencia técnica.
La luz no funciona, el motor no funciona	Han saltado los fusibles de la casa	Restablezca/Reemplace los fusibles.
	El cable de alimentación de red está suelto o desconectado	Vuelva a conectar el cable de alimentación de reda la toma de corriente.Encienda la toma de corriente.
Fuga de aceite	La válvula de una vía y la salida no están herméticamente selladas	Desmonte la válvula de una vía y selle con un sellador.
	Fuga en la conexión del tubo de salida y la cubierta	Desmonte el tubo de salida y séllelo.
Las luces no funcionan	Bombillas rotas o defectuosas	Sustituya las bombillas siguiendo estas instrucciones.
Succión insuficiente	La distancia entre la campana extractora y el gas está demasiado lejos	Vuelva a colocar la campana extractora a la distancia correcta.
La campana extractora se inclina	El tornillo de fijación no está lo suficientemente ajustado	Apriete el tornillo de suspensión y coloque la campana en posición horizontal.

NOTA:

Cualquier reparación eléctrica de este electrodoméstico debe cumplir con las leyes locales, estatales y federales. Póngase en contacto con el centro de asistencia técnica si tiene alguna duda antes de realizar cualquiera de los pasos anteriores. Desconecte siempre la unidad de la fuente de alimentación cuando abra la unidad.

MANTENIMIENTO Y LIMPIEZA

Precaución:

- Antes de llevar a cabo el mantenimiento o la limpieza, la campana extractora debe estar desconectada de la fuente de alimentación principal. Asegúrese de que la campana extractora esté desconectada de la toma de pared.

- Las superficies externas son susceptibles a rasguños y abrasiones, por lo tanto, siga las instrucciones de limpieza para garantizar que se obtenga el mejor resultado posible sin daños.

GENERAL

La limpieza y el mantenimiento se deben llevar a cabo con el aparato frío, especialmente durante la limpieza. Evite dejar sustancias alcalinas o ácidas (jugo de limón, vinagre, etc.) en las superficies.

ACERO INOXIDABLE

El acero inoxidable debe limpiarse de forma regular (por ejemplo, semanalmente) para garantizar una larga vida útil. Séquelo con un paño suave y limpio. Se puede usar un detergente específico para acero inoxidable.

NOTA:

Asegúrese de que la limpieza se realice siguiendo la trama del acero inoxidable para evitar que aparezcan los antiestéticos patrones de rayado cruzado.

SUPERFICIE DEL PANEL DE CONTROL

El panel de control incrustado se puede limpiar con agua tibia con jabón. Asegúrese de que el paño esté limpio y bien escurrido antes de limpiarlo. Use un paño suave y seco para eliminar el exceso de humedad que queda después de la limpieza.

Importante

Use detergentes neutros y evite el uso de productos químicos de limpieza agresivos, detergentes domésticos fuertes o productos que contengan abrasivos, ya que esto afectará a la apariencia del electrodoméstico y posiblemente eliminará cualquier impresión estética en el panel de control y anulará la garantía del fabricante.

FILTROS DE MALLA PARA LA GRASA

Los filtros de malla se pueden limpiar a mano. Empápelos durante aproximadamente 3 minutos en agua con un detergente suave y luego cepíllelos suavemente con un cepillo suave. No aplique demasiada presión, evite dañarlos. (Deje que se sequen de forma natural pero alejados de la luz directa del sol)

Los filtros deben lavarse separados de la vajilla y los utensilios de cocina. Se aconseja no utilizar agente enjuagante.

INSTALACIÓN DE LOS FILTROS DE MALLA PARA LA GRASA

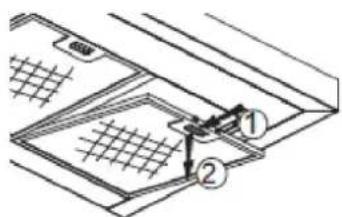

• Para instalar los filtros, siga los siguientes cuatro pasos:
• Posicione el filtro en las ranuras de la parte posterior de la campana.
• Presione el botón del agarre del filtro.
• Suelte el agarre una vez que el filtro se ajuste en una posición de descanso.
• Repita este proceso para instalar todos los filtros.

FILTRO DE CARBONO

El filtro de carbón activado se puede usar para atrapar los olores. Normalmente, el filtro de carbón activado debe cambiarse cada 3 a 6 meses, según sus hábitos de cocina. El procedimiento de instalación del filtro de carbón activado es el siguiente:

1. Antes de instalar o reemplazar los filtros de carbón, desconecte la alimentación de la unidad.
2. Presione el bloqueo del filtro y retire el filtro de malla.

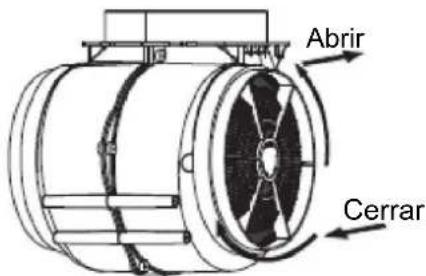

3. Gire el filtro de carbón de ambos lados del motor en sentido contrario a las agujas del reloj. Sustituya los filtros de carbón por unos nuevos.
4. Sustituya el filtro de malla.
5. Conecte el suministro de alimentación de red a la toma de corriente.

Abrir Cerrar

NOTA:

• Asegúrese de que el filtro esté bloqueado de forma segura. De lo contrario, se aflojaría y causaría daños.
• Cuando el filtro de carbón activado esté conectado, la potencia de succión disminuirá.

SUSTITUCIÓN DE LA BOMBILLA

Importante:

La bombilla debe cambiarla el fabricante, su agente de servicio o personas con una cualificación similar.
Apague siempre el suministro de electricidad antes de realizar cualquier operación en el aparato. Cuando manipule la bombilla, asegúrese de que se ha enfriado completamente antes de cualquier contacto directo con las manos.
Cuando manipule las bombillas, sosténgalas con un paño o guantes para asegurar que la transpiración no entre en contacto con la bombilla, ya que esto puede reducir la vida útil de la bombilla.

Nota:

• Antes de reemplazar la bombilla, la campana extractora se puede aislar de la red de suministro por medio de un enchufe o un interruptor omnipolar.
• Protéjase del peligro al cambiar las bombillas, como usando guantes.

Sustitución de las luces:

• Retire el filtro para la grasa.
  Utilice una herramienta o la mano para presionar la punta del resorte de ambos lados de la luz LED hacia el interior, hasta que la luz salga, vea la figura 1. A continuación, retire ligeramente el cable que conecta la luz, y desmonte el terminal del cable de conexión de la luz. Vea la figura 2.
  Aplique el procedimiento inverso para instalar la luz de nuevo.
• El código ILCOS D para esta lámpara es: DSR-1.5/65-S-64
• Módulos LED: lámpara redonda
• Potencia máxima: 2×1,5 W
• Rango de tensión: CC 12V
• Dimensiones:

64

PROTECCIÓN DEL MEDIO AMBIENTE:

Este producto está marcado con el símbolo de la clasificación selectiva de equipos electrónicos de desecho. Esto significa que este producto no debe eliminarse con la basura doméstica, sino que debe desecharse mediante un sistema de recogida selectiva de acuerdo con la Directiva 2012/19/EU. Luego se reciclará o desmantelará para minimizar los impactos sobre el medio ambiente. Los productos eléctricos y electrónicos son potencialmente peligrosos para el medio ambiente y la salud humana debido a la presencia de sustancias peligrosas. Para obtener más información, póngase en contacto con las autoridades locales o regionales.

NOTA:

A continuación se muestra cómo reducir el impacto ambiental total (por ejemplo, mediante el uso de energía) del proceso de cocción.

(1) Instale la campana extractora en un lugar apropiado donde haya una ventilación eficiente.
(2) Limpie la campana extractora regularmente para no bloquear las vías de salida del aire.
(3) Recuerde apagar la luz de la campana extractora después de cocinar.
(4) Recuerde apagar la campana extractora después de cocinar.

INFORMACIÓN PARA EL DESMONTAJE

No desmonte el aparato de manera diferente a la mostrada en el manual de instrucciones. El aparato no puedo ser desmontado por el usuario. Al final de su vida útil, el electrodoméstico no se debe tirar con la basura doméstica. Consulte con su recolector de desechos o autoridad local para obtener consejos de reciclaje.
