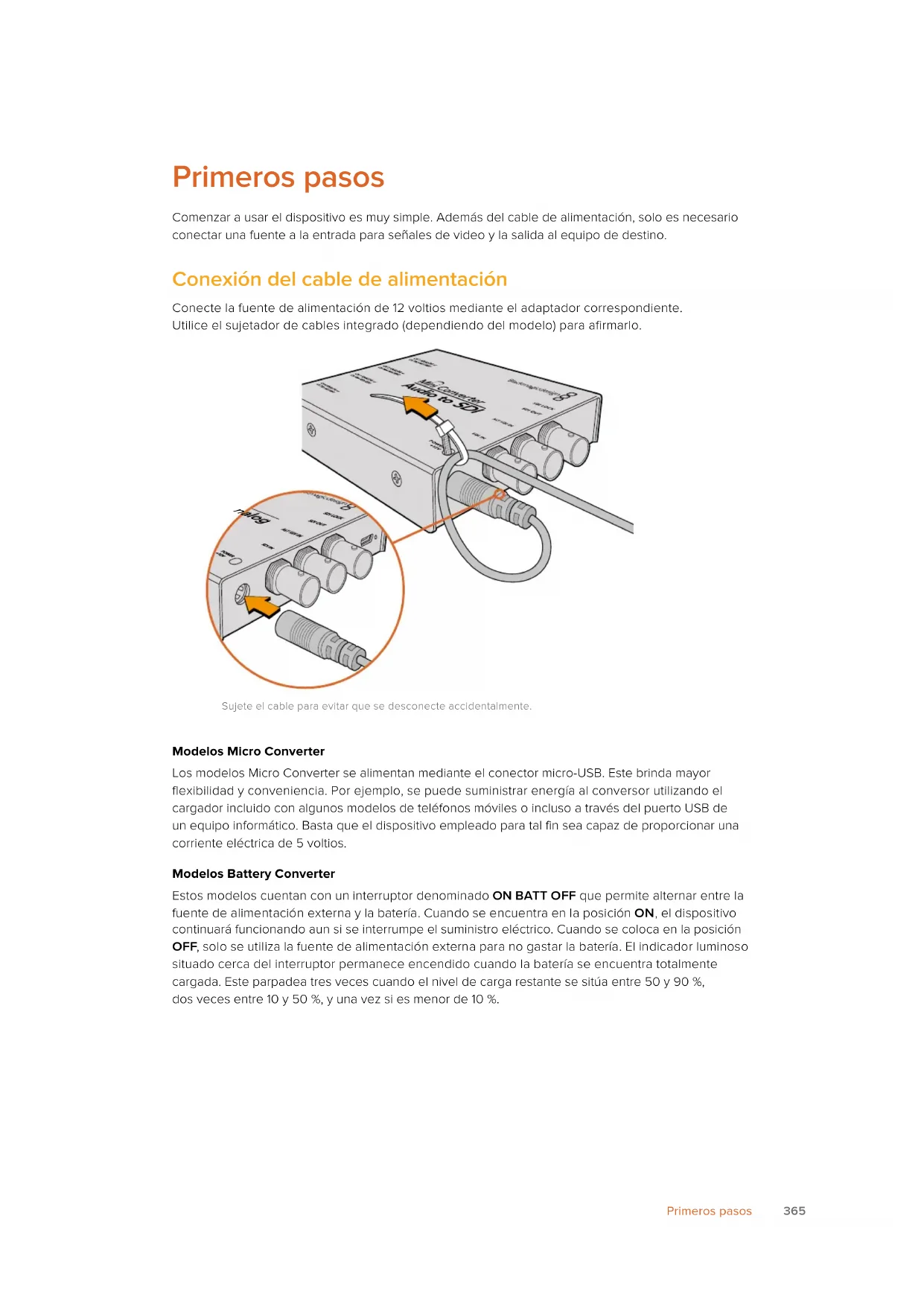

SDI IN POWER +12V SDI to Analog 365Primeros pasosConexiones de video Conecte la fuente a la entrada para señales de video y la salida al equipo de destino. El dispositivo puede incluir conectores BNC, HDMI o LC, según el modelo. Conexiones para fibra óptica Algunos de los modelos de conversores de Blackmagic incluyen un compartimento compatible con módulos SFP de fibra óptica para señales SDI 3G, 6G y 12G. Dichos módulos son transmisores y receptores ópticos que cuentan con conexiones para cables de fibra óptica.

Asegúrese de que el compartimento no tiene polvo. Retire la cubierta protectora del módulo SFP e insértelo en el compartimento. Empújelo hasta que encaje en su lugar. El cable de fibra óptica tiene pestañas de seguridad en la parte superior que impiden que se desconecte.Conecte los cables de fibra óptica. Asegúrese de que la entrada y la salida estén conectadas a los compartimentos correspondientes y que las pestañas de bloqueo mantengan la cuña del módulo SFP en su posición. BNC HDMI Optical Fiber 366Primeros pasosEntradas SDI alternativas Algunos modelos de conversores cuentan con entradas SDI adicionales de respaldo. Estas se denominan ALT SDI IN y entran en funcionamiento inmediatamente cuando ocurre un problema con la entrada principal. Si esto sucede, el indicador SDI LOCK se encenderá de forma intermitente para señalar que el dispositivo está usando la entrada alternativa. Conexiones de audio Conectores de entrada Algunos modelos cuentan con conectores de 0.25 pulgadas que permiten utilizar fuentes de audio externas analógicas o digitales (AES/EBU). El tipo de conexión es TRS (del inglés «Tip, Ring, Sleeve»). Esta denominación hace referencia a los tres tipos de contactos presentes: punta, anillo y cuerpo. A continuación se proporciona un diagrama del conector para que el usuario pueda fabricar sus propios cables de ser necesario. HDMI L - ANALOG or AES/EBUR - ANALOGSDI LOCKSDI OUTALT SDI INSDI INPOWER +12V SDI to HDMI HDMI L - ANALOG or AES/EBU

SDI IN POWER +12V SDI to HDMI El cambio de una entrada a otra se realiza automáticamente cuando se detecta un error en la señal SDI principal. POWER +12V SDI IN

L - ANALOG or AES/EBU R-Y or S-VIDEO C B-Y or S-VIDEO Y Y or NTSC/PAL SDI to Analog Si el dispositivo incluye estos conectores, es posible emplear equipos de audio analógico balanceado o digital. POWER +12V SDI IN

L - ANALOG or AES/EBU R-Y or S-VIDEO C B-Y or S-VIDEO Y Y or NTSC/PAL SDI to Analog Cuerpo (tierra) Punta (+) Cuerpo (tierra) Anillo (–) Punta (+) Anillo (–) 367Primeros pasosLa ilustración anterior muestra los pines positivos, los negativos y las conexiones a tierra. Para invertir la polaridad del cable de audio analógico a fin de adaptarlo a un equipo determinado, bastacon intercambiar la conexión positiva y negativa del aro y la punta del conector. NOTA: En el caso de señales analógicas en estéreo, asegúrese de invertir la polaridad de los conectores para ambos canales, a fin de evitar un desfase en el audio. Instalación del programa utilitario Instalación del programa Blackmagic Converters Setup Este programa permite modificar la configuración del conversor y actualizar el software interno. Las opciones disponibles varían según el modelo utilizado. Cabe destacar que aquellos sin puerto USB no tienen software interno ni brindan la posibilidad de realizar ajustes. Si ha adquirido uno de estos, consulte el apartado correspondiente en este manual para obtener más información. El programa Blackmagic Converters Setup puede instalarse en equipos informáticos con sistema operativo Mac OS X o Windows. Instalación en Mac OS X 1 Descargue el programa desde el sitio www.blackmagicdesign.com/es. 2 Descomprima el archivo y abra la imagen de disco para ver el contenido. 3 Haga doble clic en el instalador de la aplicación y siga las instrucciones en pantalla para completar el procedimiento. 4 Al finalizar, haga clic en Close. El programa quedará instalado en el equipo. 368Instalación del programa utilitarioInstalación en Windows 1 Descargue el programa desde el sitio www.blackmagicdesign.com/es. 2 Descomprima el archivo obtenido. Verá una carpeta denominada Blackmagic Converters Setup que contiene este manual y el archivo de instalación. 3 Haga doble clic en el instalador de la aplicación y siga las instrucciones en pantalla para completar el procedimiento. 4 Al finalizar, haga clic en Finish. El programa quedará instalado en el equipo. Actualización del software interno Los modelos con puerto USB permiten modificar diferentes ajustes y además actualizar el software interno del dispositivo. La versión más reciente puede descargarse desde la página de soporte técnico en el sitio web de Blackmagic Design: https://www.blackmagicdesign.com/es/support. En los modelos Blackmagic Micro Converters, no es necesario garantizar el suministro eléctrico durante el proceso de actualización, ya que el dispositivo se carga a través del puerto USB. En las versiones Blackmagic Mini Converters, Battery Converters y Mini Converters Heavy Duty, es preciso asegurarse de que el dispositivo esté enchufado antes de conectarlo al equipo informático mediante el puerto USB. 1 Enchufe el conversor. 2 Conéctelo al equipo informático mediante un cable USB y abra el programa Blackmagic Converter Setup. El modelo del dispositivo aparecerá en la ventana de inicio. Si hay más de un conversor conectado, seleccione la unidad correspondiente mediante las flechas situadas a ambos lados de la ventana. El programa le indicará que actualice el software interno en caso de que sea necesario. Si no hay un dispositivo conectado, la ventana de inicio mostrará el siguiente mensaje: Noconverters found. En caso de que el conversor este conectado al equipo informático pero no a una red de suministro eléctrico, se mostrará el siguiente mensaje: No power connected. Simplemente enchufe el dispositivo para acceder a los distintos ajustes. El programa le solicitará actualizar el software interno si detecta que la versión instalada en el dispositivo no es la más reciente. Para tal fin, siga las instrucciones que se indican en la pantalla. 369Instalación del programa utilitarioActualización del modelo Mini Converter SDI Distribution 4K El dispositivo Blackmagic Mini Converter SDI Distribution 4K incluye un conector USB interno. Dado que no cuenta con ajustes personalizables, no es necesario conectarlo para ejecutar un programa de configuración. No obstante, de manera ocasional, se lanzan actualizaciones del software interno del conversor, a fin de mejorar su compatibilidad con otros dispositivos. Por ejemplo, la versión 7.0.9 para los modelos Blackmagic Mini Converter permite procesar señales SDI 3G (nivel A). En caso de que el equipamiento empleado con el modelo Mini Converter SDI Distribution 4K requiera una actualización específica, siga los pasos siguientes para acceder al puerto USB interno: NOTA: Asegúrese de desconectar la fuente de alimentación antes de acceder al dispositivo. Recomendamos que esta operación la lleve a cabo un profesional, empleando un brazalete antiestático. SDI Distribution 4K SDI OUT SDI OUT SDI OUT SDI OUT SDI IN POWER +12V SDI OUT SDI OUT SDI OUT SDI OUT Auto Switching SD, HD and Ultra HD

Extraiga los cuatro tornillos M3 que se encuentran a los lados del conversor empleando un destornillador de estrella. Retire la cubierta externa.

Extraiga los cuatro tornillos que mantienen unida la placa de circuitos al marco del dispositivo utilizando un destornillador T10 Torx. Retire la placa con cuidado para acceder al conector USB. 370Instalación del programa utilitario5 SDI Distribution 4K SDI OUT SDI OUT SDI OUT SDI OUT SDI IN POWER +12V SDI OUT SDI OUT SDI OUT SDI OUT Auto Switching SD, HD and Ultra HD

Conecte el modelo Mini Converter SDI Distribution4K a la fuente de alimentación y a un equipo informático mediante un cable USB. Actualice el software interno, tal y como lo haría con cualquier otro conversor. Siga las instrucciones en orden inverso para volver a ensamblar el dispositivo. NOTA: Al manipular la placa de circuitos del modelo Mini Converter SDI Distribution 4K, sujétela con cuidado y siempre por las esquinas, a fin de prevenir un corto circuito accidental de los componentes internos. Configuración Existen dos formas de configurar el dispositivo si este ofrece diferentes opciones. Se pueden utilizar los interruptores situados en el lateral del conversor o, de manera alternativa, el programa utilitario Blackmagic Converters Setup. Este también permite ajustar parámetros que no es posible modificar mediante los interruptores, tales como los valores relativos a las señales de video analógicas y la intensidad del audio. Configuración mediante interruptores Varios modelos de conversores cuentan con interruptores integrados. Para cambiar una opción, simplemente mueva el interruptor hacia arriba o abajo con la punta de un bolígrafo. Esto permite activar o desactivar diferentes funciones. Hay ocho interruptores cuyas posiciones se combinan de diversas maneras para brindar las opciones necesarias al convertir material audiovisual. En la parte inferior del dispositivo se proporciona un diagrama que explica su configuración. Compruebe que la posición de los interruptores coincida con dicho esquema observando los números correspondientes del 1 al 8, de izquierda a derecha. Utilice la punta de un bolígrafo para cambiar la posición de los interruptores. 371ConfiguraciónConsulte el apartado correspondiente al modelo utilizado para obtener más información al respecto. Aunque la configuración de los interruptores se explica en la base de cada dispositivo, al actualizar el software interno se añaden nuevas prestaciones. Por lo tanto, es aconsejable consultar la última versión de este manual para acceder a la información más reciente. Esta se encuentra disponible en la página de soporte técnico de Blackmagic Design: https://www.blackmagicdesign.com/es/support. Configuración mediante el programa Blackmagic ConvertersSetup Una vez instalado el programa, conecte el equipo informático al conversor mediante el puerto USB. El programa Blackmagic Converters Setup permite modificar la configuración del conversor y actualizar el software interno mediante los sistemas operativos Mac OS X o Windows. Al ejecutar el programa, se abre una ventana que muestra la pantalla principal. Si hay más de un conversor conectado, seleccione el modelo correspondiente mediante las flechas situadas a ambos lados de la ventana. Haga clic en el ícono que aparece debajo de la imagen del dispositivo para modificar su configuración. Las modificaciones realizadas se guardarán de inmediato. De esta manera, ante cualquier problema con la fuente de alimentación, la configuración se restablecerá una vez que se reanude el suministro eléctrico. Aunque la mayoría de las opciones se establecen mediante los interruptores, algunos parámetros tales como los valores relativos a las señales analógicas o la intensidad del intensidad del audio solo se pueden modificar a través del programa utilitario. SUGERENCIA: Todos los conversores de la línea Teranex Mini disponen de tecnología SDI12G y permiten procesar una mayor cantidad de formatos, incluso en definición DCI 4K a 60p. Para obtener más información sobre estos modelos, consulte el manual correspondiente. Este se encuentra disponible en la página de soporte técnico de nuestro sitio web. 372ConfiguraciónPestaña «About» Esta pestaña del programa Blackmagic Converters Setup es igual para todos los modelos de conversores y permite cambiar el nombre del dispositivo. Para ello, basta con ingresarlo el cuadro de texto Name. A continuación, haga clic en Save para confirmar el cambio. La pestaña About permite cambiar el nombre del dispositivo. Asimismo, es posible comprobar la versión del programa utilitario instalada en el conversor. En la sección Software Information se muestra la versión del software instalado en el conversor. Sise detecta que hay una versión más reciente disponible, aparecerá un botón denominado Update que permite realizar la actualización. Conversores Blackmagic Los conversores de Blackmagic brindan una solución práctica para convertir todo tipo de contenidos. Por ejemplo, los modelos Mini Converter son livianos y resistentes, lo cual permite colocarlos sobre equipos de video o bandejas deslizantes. Los dispositivos Battery Converter cuentan con una batería recargable integrada que ofrece una mayor portabilidad. Por su parte, lasdos versiones de la línea Mini Converter facilitan el procesamiento de señales SDI o HDMI y pueden alimentarse a través del puerto USB. Las siguientes páginas contienen información sobre los distintos modelos de conversores y las opciones de configuración que ofrecen los interruptores y el programa utilitario. Modelos Teranex Mini Estos modelos disponen de tecnología SDI 12G y permiten procesar formatos en definición DCI 4K a 60p. Se pueden controlar mediante un panel inteligente opcional que ofrece una pantalla de cristal líquido, un mando giratorio y varios botones. Asimismo, es posible suministrarles energía eléctrica a través del puerto Ethernet. Para obtener más información sobre esta línea de conversores, consulte el manual correspondiente disponible en la página de soporte técnico de nuestro sitio web. 373Conversores BlackmagicModelos Micro Converter Micro Converter SDI to HDMI Este modelo permite conectar equipos con tecnología SDI a una gran variedad de proyectores y monitores HDMI. Detecta automáticamente la definición de la señal y brinda la posibilidad de integrar canales de audio al realizar la conversión. El dispositivo está protegido por un armazón de aluminio resistente y se alimenta a través de la conexión USB, de modo que es posible suministrarle corriente eléctrica mediante un televisor o un equipo informático. A tal fin, puede emplearse cualquier cable micro-USB utilizado para cargar teléfonos móviles. Si el conector es diferente, basta con adquirir el cable adecuado en cualquier tienda de insumos electrónicos. Conexiones 1 SDI IN Entrada SDI principal con conector BNC.2 SDI LOOP OUT Salida SDI derivada con conector BNC.3 USB POWER Alimentación mediante el adaptador incluido o cualquier dispositivo capaz de proporcionar una corriente eléctrica de 5 voltios a través de un cable USB. También permite conectar el dispositivo a un equipo informático Mac OS X o Windows para utilizar el programa Blackmagic Converters Setup.4 HDMI OUT Salida HDMI tipo A. Opciones del programa Blackmagic Converters Setup El programa Blackmagic Converters Setup permite modificar la configuración del conversor y actualizar el software interno. Se puede acceder a las distintas opciones mediante las pestañas Video y About. Para obtener más información sobre la pestaña About, consulte el apartado Modificación de ajustes en este manual.A continuación se muestran los ajustes disponibles en la pestaña Video.SDI IN MicroConverter SDI to HDMI

374Modelos Micro ConverterLa casilla Clip video output to legal levels se encuentra marcada por defecto. Esto permite garantizar que la señal HDMI emitida sea un fiel reflejo de la señal SDI original. Procesamiento Al activar la opción Clip video output to legal levels se ajustan los parámetros de la señal SDI entrante, a fin de garantizar que se encuentren dentro del rango aceptable para el formato HDMI. Seaconseja dejar esta casilla marcada. Diagrama de bloques Micro Converter HDMI to SDI Este modelo permite obtener una señal SDI a partir de dispositivos HDMI, tales como cámaras HDV y consolas de videojuegos, facilitando de este modo la transmisión de contenidos audiovisuales mediante cables de mayor longitud. Asimismo, brinda la posibilidad de añadir salidas SDI a equipos informáticos que disponen de conexiones HDMI. El dispositivo está protegido por un armazón de aluminio resistente y se alimenta a través de la conexión USB, de modo que es posible suministrarle corriente eléctrica mediante un televisor o un equipo informático. A tal fin, puede emplearse cualquier cable micro-USB utilizado para cargar teléfonos móviles. Si el conector es diferente, basta con adquirir el cable adecuado en cualquier tienda de insumos electrónicos. HDMI Out Micro USB Loop SDI Out Equalizer and 10-bit De-serializer Central Processor and Firmware Input automatically detects between

SDI In Customizable Video Processor HDMI Video and Audio Formatter AutomaticSD/HD/3G-SDI CableDriver and Re-clocker 375Modelos Micro ConverterConexiones 1 SDI OUT Salida SDI con conector BNC. 2 SDI OUT Salida SDI secundaria. 3 USB POWER Alimentación mediante el adaptador incluido o cualquier dispositivo capaz de proporcionar una corriente eléctrica de 5 voltios a través de un cable USB. También permite conectar el dispositivo a un equipo informático Mac OS X o Windows para utilizar el programa Blackmagic Converters Setup y actualizar el software interno. 4 HDMI IN Entrada HDMI tipo A. Opciones del programa Blackmagic Converters Setup El programa Blackmagic Converters Setup permite modificar la configuración del conversor y actualizar el software interno. Se puede acceder a las distintas opciones mediante las pestañas Video y About. Para obtener más información sobre la pestaña About, consulte el apartado Modificación de ajustes en este manual. A continuación se muestran los ajustes disponibles en la pestaña Video. Las opciones de la pestaña Video permiten para cambiar los parámetros de la señal SDI.SDI OUT MicroConverter HDMI to SDI

376Modelos Micro ConverterProcesamiento La opción 3G Output permite seleccionar el nivel de la señal SDI 3G (A o B). De este modo, se mantiene la compatibilidad con equipos que solo admiten uno de estos niveles. Nótese que el nivel B se encuentra seleccionado por defecto. Diagrama de bloques Micro Converter BiDirectional SDI/HDMI Este modelo permite convertir señales SDI a HDMI y viceversa simultáneamente, con canales de audio integrados. De este modo, por ejemplo, es posible transmitir las imágenes captadas por una cámara HDV mediante cables SDI de mayor longitud, o ver la señal SDI de retorno en televisores HDMI.Al utilizar una sola entrada, las salidas SDI y HDMI pueden emplearse como salidas derivadas para conectar otros equipos SDI o HDMI.Cabe destacar además que esta versión detecta automáticamente la definición original y ajusta el formato de salida para que coincida. El dispositivo está protegido por un armazón de aluminio y se alimenta a través de la conexión USB, de modo que es posible suministrarle corriente eléctrica mediante un televisor o un equipo informático. A tal fin, puede emplearse cualquier cable micro-USB utilizado para cargar teléfonos móviles. Si el conector es diferente, basta con adquirir el cable adecuado en cualquier tienda de insumos electrónicos. Conectores 1 HDMI OUT Salida HDMI tipo A.2 HDMI IN Entrada HDMI tipo A.HDMI InMicro USBHDMI Videoand audio decoderCentral Processorand FirmwareInput automaticallydetects betweenSD/HD/3G-SDICustomizableVideo ProcessorAutomaticSD/HD/3G-SDI CableDriver and Re-clockerSDI OutSDI OutSDI OUT MicroConverter BiDirectional SDI/HDMI

377Modelos Micro Converter3 Micro-USB / Alimentación Suministra una corriente eléctrica de 5 V mediante un cable Micro-USB convencional. Además permite conectar el conversor a un equipo Mac o Windows para utilizar el programa Blackmagic Converters Setup. 4 SDI OUT Salida SDI con conector BNC. 5 SDI IN Entrada SDI con conector BNC. Opciones del programa Blackmagic Converters Setup El programa Blackmagic Converters Setup permite configurar y actualizar el conversor. Se puede acceder a estas opciones mediante las pestañas Video y About, situadas en la parte superior de la interfaz. Consulte el apartado Modificación de ajustes para obtener más información sobre la pestaña About. A continuación se muestran los ajustes disponibles en la pestaña Video. La casilla Clip video output to legal levels se encuentra marcada por defecto. Esto permite garantizar que la señal HDMI transmitida sea igual a la señal SDI original. Procesamiento de imágenes Al activar la opción Clip video output to legal levels, se ajustan los parámetros de la señal SDI entrante, a fin de garantizar que se encuentren dentro del rango aceptable para el formato HDMI. Aconsejamos dejar esta casilla marcada. La opción 3G Output permite seleccionar el nivel de la señal SDI 3G (A o B). En consecuencia, es posible modificar el estándar de la señal SDI 3G transmitida, a fin de no perder compatibilidad con los equipos que solo admiten señales nivel A o B. La opción predeterminada es Level B. 378Modelos Micro ConverterDiagrama de bloques Modelos Mini Converter Mini Converter SDI to HDMI Este modelo permite conectar equipos con tecnología SDI a una gran variedad de proyectores y monitores HDMI. Detecta automáticamente la definición de la señal y brinda la posibilidad de integrar canales de audio analógico o digital (AES/EBU) al realizar la conversión. Conexiones 1 HDMI Salida HDMI tipo A.2 L - ANALOG or AES/EBU Salida para señales de audio analógicas balanceadas (canal izquierdo) o digitales con conector de 0.25 pulgadas.3 R - ANALOG Salida para señales de audio analógicas balanceadas (canal derecho) con conector de 0.25 pulgadas.4 Puerto mini-USB tipo B Permite conectar el dispositivo a un equipo informático Mac OS X o Windows para utilizar el programa Blackmagic Converters Setup. También sirve para actualizar el software interno del conector.5 SDI OUT Salida SDI con conector BNC. Equalizer and10-bit De-serializerHDMI Video andAudio DecoderCustomizableVideo ProcessorCustomizableVideo ProcessorCable DriverRe-ClockerHDMI Video andAudio FormatterCentralProcessor andFirmwareMicro USBSDI InHDMI OutSDI OutHDMI In SDI to HDMI

379Modelos Mini Converter6 ALT SDI IN Entrada SDI adicional que puede utilizarse a modo de respaldo. 7 SDI IN Entrada SDI principal. 8 POWER +12V Entrada para fuente de alimentación de 12 voltios. Interruptores Interruptor 8 - Audio analógico, AES/EBU Coloque este interruptor en la posición OFF para transmitir señales de audio analógicas balanceadas o en la posición ON para señales digitales en formato AES/EBU. Interruptor 4 - Aislar audio SDI, bit 2 Los interruptores 4, 3 y 2 ofrecen varias combinaciones posibles que permiten aislar ocho pares independientes de canales de audio y transmitirlos a través de la salida HDMI o AES/EBU. Interruptor 3 - Aislar audio SDI, bit 1 Ver descripción para el interruptor 4. Interruptor 2 - Aislar audio SDI, bit 0 Ver descripción para el interruptor 4. Interruptor 1- Activar/desactivar procesamiento Este interruptor no se utiliza. El diagrama situado en la base del conversor proporciona toda la información necesaria para modificar su configuración. Ejemplo de configuración mediante los interruptores Intente configurar el conversor para aislar los canales de audio 1 y 2 de la señal SDI y transmitirlos mediante la salida analógica colocando los interruptores 8, 4, 3 y 2 en la posición OFF. 380Modelos Mini ConverterTabla de referencia para canales de audio Canales de audio Interruptor 4 Interruptor 3 Interruptor 2 Diagrama 1 y 2 OFF OFF OFF 3 y 4 OFF OFF ON 5 y 6 OFF ON OFF 7 y 8 OFF ON ON 9 y 10 ON OFF OFF 11 y 12 ON OFF ON 13 y 14 ON ON OFF 15 y 16 ON ON ON Opciones del programa Blackmagic Converters Setup Este programa utilitario permite cambiar la configuración del conversor y actualizar el software interno. Se puede acceder a las distintas opciones mediante las pestañas Video, Audio y About. Para obtener más información sobre la pestaña About, consulte el apartado Modificación de ajustes en este manual. A continuación se muestran los ajustes disponibles en la pestaña Video. Procesamiento Al activar la opción Clip video output to legal levels se ajustan los parámetros de la señal SDI entrante, a fin de garantizar que se encuentren dentro del rango aceptable para el formato HDMI. Seaconseja dejar esta casilla marcada. La casilla Clip video output to legal levels se encuentra marcada por defecto. Esto garantiza que la señal HDMI transmitida se mantenga dentro de los valores aceptables. 381Modelos Mini ConverterA continuación se muestran los ajustes disponibles en la pestaña Audio. Ganancia El menú Output Levels permite ajustar la ganancia de la señal de audio transmitida. La intensidad de cada canal se puede modificar independientemente. De manera alternativa, para ajustar ambos canales en forma simultánea, haga clic en el ícono situado a la derecha de los controles deslizantes. Para restablecer los valores a 0 dB, haga clic en la flecha circular situada en el margen derecho de la ventana. Las opciones de la pestaña Audio permiten ajustar la intensidad del volumen. Diagrama de bloques Mini Converter SDI to HDMI 4K Este modelo y su versión Heavy Duty facilitan la conexión de equipos con tecnología SDI a una gran variedad de proyectores y monitores HDMI. Ambos dispositivos detectan automáticamente la definición de la señal original y brindan la posibilidad de integrar canales de audio analógico o digital (AES/EBU) al realizar la conversión. Asimismo, la función HDMI Instant Lock permite alternar entre distintas fuentes en un mismo formato sin dificultades. Si el conversor detecta un monitor o televisor HD conectado a la salida HDMI y la definición del material original es UHD, esta se reduce automáticamente para adecuarse a la resolución admitida por el equipo de destino. Redundant Input AutomaticChange OverInput automatically detects between SD, HD and 3G-SDIAnalog or AES/EBUAudio Out SwitchRight Analog OutHDMI OutLeft Analog Outor AES/EBU OutSDI In USB Alt SDI InMini SwitchesLoop SDI Out Equalizer,Re-Clocker and10 bit De-SerializerCentralProcessor andFirmwareCustomizable Video ProcessorSDI AudioDe-EmbedderAES/EBUAudio FormatterAudio Digital toAnalog withBalanced OutputHDMI Video andAudio FormatterAutomaticSD/HD/3G-SDICable Driver 382Modelos Mini ConverterConexiones 1 HDMI Salida HDMI tipo A. 2 L - ANALOG or AES/EBU Salida para señales de audio analógicas balanceadas (canal izquierdo) o digitales con conector de 0.25 pulgadas.

Salida para señales de audio analógicas balanceadas (canal derecho) con conector de

4 Puerto mini-USB tipo B Permite conectar el dispositivo a un equipo informático Mac OS X o Windows para utilizar elprograma Blackmagic Converters Setup. También sirve para actualizar el software interno del conector. 5 SDI OUT Salida SDI con conector BNC.

Entrada SDI adicional que puede utilizarse a modo de respaldo. 7 SDI IN Entrada SDI principal. 8 POWER +12V Entrada para fuente de alimentación de 12 voltios. Interruptores SUGERENCIA: En la versión Heavy Duty de este modelo, los interruptores se encuentran protegidos por una cubierta de goma. Simplemente levante el borde para abrirla y acceder a ellos. Los interruptores de este modelo brindan las siguientes opciones: Interruptor 8 - Audio analógico, AES/EBU Coloque este interruptor en la posición OFF para transmitir señales de audio analógicas balanceadas o en la posición ON para señales digitales en formato AES/EBU. SDI to HDMI 4K

383Modelos Mini ConverterInterruptor 4 - Aislar audio SDI, bit 2 Los interruptores 4, 3 y 2 ofrecen varias combinaciones posibles que permiten aislar ocho pares independientes de canales de audio y transmitirlos a través de la salida HDMI o AES/EBU. Interruptor 3 - Aislar audio SDI, bit 1 Ver descripción para el interruptor 4. Interruptor 2 - Aislar audio SDI, bit 0 Ver descripción para el interruptor 4. Interruptor 1- Activar/desactivar procesamiento Este interruptor no se utiliza. El diagrama situado en la base del conversor proporciona toda la información necesaria para modificar su configuración. Ejemplo de configuración mediante los interruptores Intente configurar el conversor para aislar los canales de audio 1 y 2 de la señal SDI y transmitirlos mediante la salida analógica colocando los interruptores 8, 4, 3 y 2 en la posición OFF. Tabla de referencia para canales de audio Canales de audio Interruptor 4 Interruptor 3 Interruptor 2 Diagrama 1 y 2 OFF OFF OFF 3 y 4 OFF OFF ON 5 y 6 OFF ON OFF 7 y 8 OFF ON ON 9 y 10 ON OFF OFF 11 y 12 ON OFF ON 13 y 14 ON ON OFF 15 y 16 ON ON ON 384Modelos Mini ConverterOpciones en el programa Blackmagic Converters Setup Este programa utilitario permite cambiar la configuración del conversor y actualizar el software interno. Se puede acceder a las distintas opciones mediante las pestañas Video y About. Para obtener más información sobre la pestaña About, consulte el apartado Modificación de ajustes en este manual. A continuación se muestran los ajustes de la pestaña Video. La casilla Clip video output to legal levels se encuentra marcada por defecto. Esto garantiza que la señal HDMI transmitida se mantenga dentro de los valores aceptables. Procesamiento Sintonización instantánea Marque la casilla HDMI Instant Lock para activar esta función. Cuando está habilitada, la señal HDMI saliente se mantiene activa incluso al cambiar la fuente. De este modo, no es necesario esperar a que finalice la sincronización entre el conversor y el monitor o televisor HDMI para ver las imágenes. Cabe destacar que esta prestación solo funciona al alternar entre fuentes correspondientes a un mismo estándar. Por otro lado, es posible que haya una pequeña demora entre las imágenes y el audio. Paraevitar que esto ocurra, desactive esta función. Restringir el nivel de la señal La opción Clip video output to legal levels permite ajustar los parámetros de la señal SDI entrante, a fin de garantizar que se encuentren dentro del rango aceptable para el formato HDMI. Se aconseja dejar esta casilla marcada. Ganancia La opción Output Levels permite ajustar la ganancia del audio para cada canal en forma independiente o, de manera alternativa, para ambos canales simultáneamente, haciendo clic en el ícono situado a la derecha de los controles deslizantes. Para restablecer los valores a 0 dB, hagaclic en la flecha circular situada en el margen derecho de la ventana. A continuación se muestran los ajustes disponibles en la pestaña Audio. 385Modelos Mini ConverterLas opciones de la pestaña Audio permiten ajustar la intensidad del volumen. Diagrama de bloques Mini Converter SDI to HDMI 6G Este modelo facilita la conexión de equipos con tecnología SDI a una gran variedad de proyectores y monitores HDMI. Asimismo, brinda la posibilidad de detectar automáticamente distintos tipos de fuentes para obtener señales HDMI con audio integrado y dispone de salidas para canales analógicos o AES/EBU balanceados. A su vez, la función de sincronización instantánea para la salida HDMI permite alternar entre distintas fuentes en un mismo formato sin que se produzcan saltos en la imagen. Si el conversor detecta un monitor o televisor de alta definición conectado a la salida HDMI y la señal original es UHD, esta se convierte automáticamente para adecuarse a la resolución del dispositivo de destino. Redundant Input AutomaticChange OverInput automaticallydetects between SD, HD and Ultra HDAnalog or AES/EBUAudio Out SwitchRight Analog OutHDMI OutLeft Analog Outor AES/EBU OutSDI In USB Alt SDI InMini SwitchesLoop SDI Out Equalizer,Re-Clocker and10 bit De-SerializerCentralProcessor andFirmwareSDI AudioDe-EmbedderAES/EBUAudio FormatterAudio Digital toAnalog withBalanced OutputHDMI Video andAudio Formatter and Instant LockAutomatic SD/HD/Ultra HD Cable DriverVideo Processor and Down Converter 386Modelos Mini ConverterPor otra parte, es posible aplicar tablas de conversión tridimensionales al contenido convertido para realzar el color y crear diferentes estilos o apariencias. Estas tablas de 33 puntos son procesadas por la unidad, a fin de lograr una mayor precisión en los ajustes cromáticos, y además pueden emplearse para calibrar televisores comunes empleados en tareas de etalonaje. Asimismo, las tablas facilitan la conversión de espacios de color, con el objetivo usar diferentes tipos de equipos. Este modelo incluye dos tablas de conversión predeterminadas para obtener imágenes monocromáticas, a partir de material en color, o convertir el espacio cromático empleado por las cámaras de Blackmagic al sistema REC 709. Conexiones 1 HDMI Salida HDMI tipo A. 2 L – ANALOG or AES/EBU Salida para señales de audio analógicas balanceadas (canal izquierdo) o AES/EBU con conector de 0.25 pulgadas. 3 R – ANALOG Salida para señales de audio analógicas balanceadas (canal derecho) con conector de

4 Puerto mini-USB tipo B Permite conectar el dispositivo a un equipo Mac OS X o Windows para utilizar el programa Converters Setup. También brinda la posibilidad de actualizar el sistema operativo interno de la unidad. 5 SDI OUT Salida SDI con conector BNC.

Entrada SDI adicional que puede utilizarse a modo de respaldo. 7 SDI IN Entrada SDI principal. 8 POWER +12V Entrada para fuente de alimentación de 12 voltios. Interruptores Los interruptores de este modelo ofrecen las siguientes opciones: Interruptor 8 – Audio analógico, AES/EBU Coloque este interruptor en la posición OFF a fin de transmitir señales de audio analógicas balanceadas, o en la posición ON para señales digitales en formato AES/EBU. SDI to HDMI 6G SDI to HDMI 6G

387Modelos Mini ConverterInterruptor 7 – Activar / desactivar LUT Coloque este interruptor en la posición ON u OFF para activar o desactivar la tabla respectivamente. Interruptor 6 – LUT 1, LUT 2 Coloque este interruptor en la posición ON u OFF para seleccionar la tabla 1 o 2 respectivamente. Interruptor 5 – Activar / desactivar LUT en salida derivada Coloque este interruptor en la posición ON para aplicar la tabla a la señal transmitida mediante la salida, o en la posición OFF para desactivarla. Interruptor 4 – Aislar audio SDI, bit 2 Los interruptores 4, 3 y 2 ofrecen varias combinaciones posibles que permiten aislar ocho pares independientes de canales de audio integrados en la señal SDI y transmitirlos en formato analógico, HDMI o AES/EBU. Interruptor 3 – Aislar audio SDI, bit 1 Ver descripción para el interruptor 4. Interruptor 2 – Aislar audio SDI, bit 0 Ver descripción para el interruptor 4. Interruptor 1 – Activar / desactivar sintonización HDMI instantánea Coloque este interruptor en la posición ON para activar la función de sincronización instantánea, o en la posición OFF para desactivarla. Cuando está habilitada, la señal HDMI saliente se mantiene activa, incluso al cambiar la fuente. De este modo, no es necesario esperar a que el monitor o el televisor HDMI se sincronice con el conversor para ver las imágenes. Cabe destacar que esta prestación solo funciona al alternar fuentes pertenecientes a un mismo estándar. Por otro lado, es posible que haya una pequeña demora entre las imágenes y el audio. Para evitar que esto ocurra, desactive la función de sincronización instantánea. El diagrama situado en la parte inferior del conversor proporciona la información necesaria para cambiar los ajustes. Ejemplo de configuración mediante los interruptores Intente configurar el conversor para aislar los canales de audio 1 y 2 en la señal SDI y transmitirlos en formato analógico colocando los interruptores 8, 4, 3 y 2 en la posición OFF. 388Modelos Mini ConverterTabla de referencia para canales de audio Canales de audio Interruptor 4 Interruptor 3 Interruptor 2 Diagrama 1 and 2 OFF OFF OFF 3 and 4 OFF OFF ON 5 and 6 OFF ON OFF 7 and 8 OFF ON ON 9 and 10 ON OFF OFF 11 and 12 ON OFF ON 13 and 14 ON ON OFF 15 and 16 ON ON ON Opciones del programa Blackmagic Converters Setup Este programa utilitario permite cambiar la configuración del conversor y actualizar el sistema operativo interno. Se puede acceder a estas opciones mediante las pestañas Video, Audio y About, situadas en la parte superior de la interfaz. Esta última se describe de forma más detallada en el apartado Modificación de ajustes. A continuación se muestran los ajustes disponibles en la pestaña Video. La casilla Clip video output to legal levels se encuentra marcada por defecto. Esto garantiza que la señal HDMI transmitida se mantenga dentro de los valores aceptables. 389Modelos Mini ConverterProcesamiento LUT de 33 puntos Este modelo es compatible con archivos .cube creados en DaVinci Resolve u otros programas de etalonaje digital que admiten este formato. Para aplicar dos tablas de conversión distintas, haga clic en el botón Load correspondiente a cada una de ellas. A continuación, elija el archivo .cube deseado y luego haga clic en OK. Haga clic en Save para confirmar. El nombre del archivo aparecerá junto a cada botón para identificar qué tabla se aplica en cada caso. ¿Qué es una LUT tridimensional? Una tabla de conversión (LUT) tridimensional es un archivo que contiene una lista de valores utilizados para modificar el espacio cromático, a fin de obtener un nuevo conjunto de parámetros en un entorno cúbico tridimensional. Este incluye todas las variaciones posibles resultantes de la mezcla de cada color primario, definidas según tres dimensiones espaciales (x, y, z). De esta forma, los canales rojo, verde y azul en la señal SDI entrante pueden reasignarse a cualquier otro espacio cromático en el material convertido. Esto es de suma utilidad, dado que, al asignar un color a cualquier otro, es posible realizar ajustes precisos para calibrar monitores o aplicar curvas de respuesta tonal al trabajar con distintos tipos de archivos RAW en el set de grabación. Una de las tablas incluidas con este modelo permite obtener una imagen en blanco y negro a partir del material original. Esto significa que los valores de los colores se redistribuyen en la señal HDMI saliente. El usuario puede crear sus propias tablas y aplicarlas mediante el programa utilitario. Por su parte, DaVinci Resolve brinda la posibilidad de generar tablas de conversión tridimensionales a partir de ciertos ajustes empleados en el etalonaje. Esto facilita el procesamiento del color mediante la salida SDI derivada del dispositivo, incluso aunque no se utilice la conexión HDMI. Para obtener más información al respecto, consulte el manual del programa DaVinci Resolve disponible en nuestro sitio web. Restringir el nivel de la señal La opción Clip video output to legal levels permite ajustar los parámetros de la señal SDI entrante, a fin de garantizar que se encuentren dentro del rango aceptable para el formato HDMI. Se aconseja dejar esta casilla marcada. Ganancia El menú Output Levels permite ajustar la ganancia de la señal de audio transmitida para cada canal en forma independiente o, de manera alternativa, para todos los canales simultáneamente, haciendo clic en el ícono ubicado a la derecha de los controles deslizantes. Para restablecer los valores a 0 dB, haga clic en la flecha circular situada en el margen derecho de la ventana. A continuación se muestran los ajustes disponibles en la pestaña Audio. 390Modelos Mini ConverterLas opciones de la pestaña Audio permiten ajustar la intensidad del volumen. Diagrama de bloques Mini Converter HDMI to SDI Este modelo permite obtener una señal SDI a partir de material original en formato HDMI proveniente de cámaras HDV o UHD, consolas de videojuegos y dispositivos similares. Asimismo, brinda la posibilidad de integrar canales de audio en formato analógico o digital, facilitando de este modo la transmisión de material audiovisual mediante cables de mayor longitud. Asimismo, brinda la posibilidad de añadir salidas SDI a equipos informáticos que disponen de conexiones HDMI. Cabe destacar que esta versión es capaz de obtener imágenes en definición estándar a partir de contenidos en alta definición. Redundant Input AutomaticChange OverInput automaticallydetects between SD, HD and Ultra HDAnalog or AES/EBUAudio Out SwitchRight Analog OutHDMI OutLeft Analog Outor AES/EBU OutSDI In USB Alt SDI InMini SwitchesLoop SDI Out Equalizer,Re-Clocker and10 bit De-SerializerCentralProcessor andFirmwareSDI AudioDe-EmbedderAES/EBUAudio FormatterAudio Digital toAnalog withBalanced OutputHDMI Video andAudio Formatter and Instant LockAutomatic SD/HD/Ultra HD Cable DriverVideo Processor and Down Converter 391Modelos Mini ConverterConexiones 1 HDMI Entrada HDMI tipo A. 2 L - ANALOG or AES/EBU Entrada para señales de audio analógicas balanceadas (canal izquierdo) o digitales con conector de 0.25 pulgadas.

Entrada para señales de audio analógicas balanceadas (canal derecho) con conector de

4 Puerto mini-USB tipo B Permite conectar el dispositivo a un equipo informático Mac OS X o Windows para utilizar el programa Blackmagic Converters Setup. También sirve para actualizar el software interno del conector. 5 SDI OUT Salida SDI con conector BNC. 6 SDI OUT Salida SDI secundaria. 7 POWER +12V Entrada para fuente de alimentación de 12 voltios. Interruptores Los interruptores de este modelo brindan las siguientes opciones: Interruptor 8 - Audio analógico, AES/EBU Coloque este interruptor en la posición OFF para recibir señales de audio analógicas balanceadas oen la posición ON para señales digitales en formato AES/EBU. Para utilizar estas entradas, elinterruptor 7 también debe colocarse en la posición ON. Interruptor 7- Audio HDMI, entrada para audio Coloque este interruptor en la posición OFF para seleccionar el audio integrado en la señal HDMI oen la posición ON para señales en formato analógico o AES/EBU. Interruptor 1- Activar/desactivar procesamiento Permite reducir la definición de la imagen y escoger entre 3 tipos de relaciones de aspecto. Alterne la posición del interruptor para seleccionar uno de los siguientes modos: anamórfico, centrado o panorámico. Al colocar el interruptor 1 en la posición OFF, se mantiene la definición de la señal original HD. HDMI to SDI

392Modelos Mini ConverterCuando el dispositivo se encuentra conectado a un equipo informático mediante el puerto USB, esposible controlar estos ajustes mediante el programa utilitario. Para que el conversor mantenga laconfiguración, desconéctelo del equipo informático, reinícielo y realice los cambios necesarios mediante el interruptor 1. El diagrama situado en la base del conversor proporciona toda la información necesaria para modificar su configuración. Opciones del programa Blackmagic Converters Setup Este programa utilitario permite cambiar la configuración del conversor y actualizar el software interno. Se puede acceder a las distintas opciones mediante las pestañas Video y About. Para obtener más información sobre la pestaña About, consulte el apartado Modificación de ajustes en este manual. A continuación se muestran los ajustes disponible en la pestaña Video. Procesamiento Este menú permite seleccionar la relación de aspecto de la imagen obtenida en definición estándar a partir de señales en alta definición. Las opciones disponibles son Off, Letterbox, Anamorphic o Center Cut. Las opciones de la pestaña Video permiten cambiar la relación de aspecto de la señal obtenida. 393Modelos Mini ConverterA continuación se muestran los ajustes disponibles en la pestaña Audio. Ganancia El menú Input Levels permite ajustar la ganancia de la señal de audio entrante. La intensidad de cada canal se puede modificar independientemente. De manera alternativa, para ajustar ambos canales en forma simultánea, haga clic en el ícono situado a la derecha de los controles deslizantes. Para restablecer los valores a 0 dB, haga clic en la flecha circular situada en el margen derecho de la ventana. Las opciones de la pestaña Audio permiten ajustar la intensidad del volumen. Diagrama de bloques Mini Converter HDMI to SDI 4K Estos modelos permiten obtener una señal SDI a partir de material original en formato HDMI proveniente de cámaras HDV o UHD, consolas de videojuegos y dispositivos similares. Asimismo, ofrecen la posibilidad de integrar canales de audio en formato analógico o digital, facilitando de este modo la transmisión de material audiovisual mediante cables de mayor longitud. Por otra parte, brindan la oportunidad de añadir salidas SDI a equipos informáticos que disponen de conexiones HDMI. Analog or AES/EBUAudio SwitchCentralProcessor andFirmwareSDI OutSDI OutCustomizable Video ProcessorSDI AudioEmbedderAES/EBUSample RateConverterAudio Analog toDigital withBalanced InputHDMI Video andAudio DecoderAutomaticSD/HD/3G-SDICable Driver USB Mini SwitchesHDMI InRight Analog InLeft Analog Inor AES/EBU 394Modelos Mini ConverterConexiones 1 HDMI Entrada HDMI tipo A. 2 L - ANALOG or AES/EBU Entrada para señales de audio analógicas balanceadas (canal izquierdo) o digitales con conector de 0.25 pulgadas.

Entrada para señales de audio analógicas balanceadas (canal derecho) con conector de

4 Puerto mini-USB tipo B Permite conectar el dispositivo a un equipo informático Mac OS X o Windows para utilizar el programa Blackmagic Converters Setup. También sirve para actualizar el software interno del conector. 5 SDI OUT Salida SDI con conector BNC. 6 SDI OUT Salida SDI secundaria. 7 POWER +12V Entrada para fuente de alimentación de 12 voltios. Interruptores SUGERENCIA: En la versión Heavy Duty de este modelo, los interruptores se encuentran protegidos por una cubierta de goma. Simplemente levante el borde para abrirla y acceder a ellos. Los interruptores de este modelo brindan las siguientes opciones: Interruptor 8 - Audio analógico, AES/EBU Coloque este interruptor en la posición OFF para recibir señales de audio analógicas balanceadas oen la posición ON para señales digitales en formato AES/EBU. Para utilizar estas entradas, elinterruptor 7 también debe colocarse en la posición ON. Interruptor 7- Audio HDMI, entrada para audio Coloque este interruptor en la posición OFF para seleccionar el audio integrado en la señal HDMI oen la posición ON para señales en formato analógico o AES/EBU. HDMI to SDI 4K HDMI to SDI 4K

395Modelos Mini ConverterInterruptores 2 y 1 - Formato de conversión (bit 1, 0) Al conectar una fuente HDMI que transmite señales en HD y UHD, se puede configurar el conversor para que priorice una de estas definiciones. Esto puede resultar de gran utilidad, por ejemplo si se desea proyectar el contenido de la pantalla de un equipo informático en dispositivos SDI de alta definición. Aunque parezca que esta configuración permite aumentar o disminuir la definición de la imagen, loque en realidad sucede es que el conversor determina dicho parámetro en el equipo original, a fin de poder transmitir la señal en su resolución nativa, sin realizar ningún tipo de conversión. Modifique la posición de los interruptores 1 y 2 para dar prioridad al uso de una determinada definición o permitir que el conversor establezca automáticamente la que resulte más adecuada. A continuación se explica la combinación de las diferentes posiciones. AUTO - interruptor 1 en OFF, interruptor 2 en OFF. El conversor determinará automáticamente la definición más adecuada según las especificaciones del equipo original. FORCE TO HD - interruptor 1 en OFF, interruptor 2 en ON. Independientemente de las opciones disponibles en el equipo original, este transmitirá una señal HD. FORCE TO UHD - interruptor 1 en ON, interruptor 2 en OFF. Independientemente de las opciones disponibles en el equipo original, este transmitirá una señal UHD. El diagrama situado en la base del conversor proporciona toda la información necesaria para modificar su configuración. Opciones del programa Blackmagic Converters Setup Este programa utilitario permite cambiar la configuración del conversor y actualizar el software interno. Se puede acceder a las distintas opciones mediante las pestañas Audio y About. Para obtener más información sobre la pestaña About, consulte el apartado Modificación de ajustes en este manual. A continuación se muestran los ajustes disponibles en la pestaña Audio. HDMI to SDI 4K 396Modelos Mini ConverterGanancia El menú Input Levels permite ajustar la ganancia de la señal de audio entrante. La intensidad de cada canal se puede modificar independientemente. De manera alternativa, para ajustar ambos canales en forma simultánea, haga clic en el ícono situado a la derecha de los controles deslizantes. Para restablecer los valores a 0 dB, haga clic en la flecha circular situada en el margen derecho de la ventana. Las opciones de la pestaña Audio permiten ajustar la intensidad del volumen. Diagrama de bloques Mini Converter HDMI to SDI 6G Este modelo permite obtener señales SDI a partir del material audiovisual proveniente de dispositivos tales como cámaras HDV o consolas de videojuegos. Asimismo, brinda la posibilidad de integrar canales de audio en formato analógico balanceado, HDMI o AES/EBU, facilitando así la transmisión del contenido mediante cables de mayor longitud. El conversor también puede emplearse para añadir salidas SDI a equipos informáticos que disponen de conexiones HDMI. Analog or AES/EBUAudio SwitchCentralProcessor andFirmwareSDI OutSDI OutVideo Processor and Down ConverterSDI AudioEmbedderAES/EBUSample RateConverterAudio Analog toDigital withBalanced InputHDMI Video andAudio DecoderAutomatic SD/HD/Ultra HD Cable Driver USB Mini SwitchesHDMI InRight Analog InLeft Analog Inor AES/EBU 397Modelos Mini ConverterConexiones 1 HDMI Entrada HDMI tipo A. 2 L – ANALOG or AES/EBU Entrada para señales de audio analógicas balanceadas (canal izquierdo) o AES/EBU con conector de 0.25 pulgadas. 3 R – ANALOG Entrada para señales de audio analógicas balanceadas (canal derecho) con conector de

4 Puerto mini-USB tipo B Permite conectar el dispositivo a un equipo Mac OS X o Windows para utilizar el programa Converters Setup. También brinda la posibilidad de actualizar el sistema operativo interno de la unidad. 5 SDI OUT Salida SDI con conector BNC. 6 SDI OUT Salida SDI adicional. 7 POWER +12V Entrada para fuente de alimentación de 12 voltios. Interruptores Los interruptores de este modelo ofrecen las siguientes opciones: Interruptor 8 – Audio analógico, AES/EBU Coloque este interruptor en la posición OFF a fin de procesar señales de audio analógicas balanceadas, o en la posición ON para señales digitales en formato AES/EBU. Para utilizar estas entradas, el interruptor 7 también debe estar en la posición ON. Interruptor 7– Audio HDMI, entrada de audio Coloque este interruptor en la posición OFF a fin de procesar canales de audio integrados en la señal HDMI, o en la posición ON para audio en formato AES/EBU. Interruptor 6 – Señal 3G nivel B (normal) / 3G nivel A Coloque este interruptor en la posición ON u OFF para transmitir señales 3G nivel A o B, respectivamente. HDMI to SDI 6G HDMI to SDI 6G

398Modelos Mini ConverterInterruptores 2 y 1 – Formato de conversión (bit 1, 0) Al conectar una fuente HDMI que transmite señales en HD y UHD, es posible configurar el conversor para que priorice una de estas definiciones. Esto puede resultar de gran utilidad, por ejemplo, a fin de ver la imagen de un equipo informático en dispositivos SDI de alta definición. Aunque parezca que esta configuración permite aumentar o disminuir la definición de la imagen, lo que en realidad sucede es que el conversor indica la definición en la que debe transmitir la fuente, con el objetivo de procesar la señal en su resolución original, sin realizar ningún tipo de conversión. Modifique la posición de los interruptores 1 y 2 para dar prioridad al uso de una determinada definición o permitir que el conversor establezca automáticamente la que resulte más adecuada. A continuación se explica la combinación de las diferentes posiciones. AUTOMÁTICO – interruptor 1 en OFF, interruptor 2 en OFF El conversor determinará automáticamente la definición más adecuada, según las especificaciones del equipo original. FORZAR HD – interruptor 1 en OFF, interruptor 2 en ON El conversor indicará al equipo original que transmita una señal en HD, siempre que esta opción este disponible. FORZAR UHD – interruptor 1 en ON, interruptor 2 en OFF El conversor indicará al equipo original que transmita una señal en UHD, siempre que esta opción este disponible. El diagrama situado en la parte inferior del conversor proporciona la información necesaria para cambiar los ajustes. Opciones del programa Blackmagic Converters Setup Este programa utilitario permite cambiar la configuración del conversor y actualizar el sistema operativo interno. Se puede acceder a estas opciones mediante las pestañas Audio y About, situadas en la parte superior de la interfaz. Esta última se describe de forma más detallada en el apartado Modificación de ajustes. A continuación se muestran los ajustes disponibles en la pestaña Audio. 399Modelos Mini ConverterGanancia El menú Input Levels permite ajustar la ganancia de la señal de audio entrante para cada canal en forma independiente o, de manera alternativa, para todos los canales simultáneamente, haciendo clic en el ícono ubicado a la derecha de los controles deslizantes. Para restablecer los valores a 0 dB, haga clic en la flecha circular situada en el margen derecho de la ventana. Las opciones de la pestaña Audio permiten ajustar la intensidad del volumen. Diagrama de bloques Mini Converter SDI to Analog Este modelo permite obtener contenidos en formato analógico por componentes (HD/SD), NTSC y PAL a partir de señales SDI. Asimismo, cuenta con salidas para audio analógico balanceado o AES/EBU. De este modo, se facilita la conexión a unidades Betacam SP y videograbadores. Por otra parte, brinda la posibilidad utilizar otros equipos analógicos junto con dispositivos HD que incluyen tecnología SDI. Asimismo, se pueden seleccionar los pares de canales analógicos integrados en la señal SDI que se desean transmitir. Analog or AES/EBUAudio SwitchCentralProcessor andFirmwareSDI OutSDI OutVideo Processor and Down ConverterSDI AudioEmbedderAES/EBUSample RateConverterAudio Analog toDigital withBalanced InputHDMI Video andAudio DecoderAutomatic SD/HD/Ultra HD Cable Driver USB Mini SwitchesHDMI InRight Analog InLeft Analog Inor AES/EBU 400Modelos Mini ConverterConexiones 1 Y or NTSC/PAL Salida para señales analógicas por componentes (Y) o compuestas (NTSC/PAL) con conector BNC. 2 B-Y or S-VIDEO Y Salida señales analógicas por componentes (B-Y) o S-Video (Y) con conector BNC. 3 R-Y or S-VIDEO C Salida para señales analógicas por componentes (R-Y) o S-Video (C) con conector BNC. 4 L - ANALOG or AES/EBU Salida para señales de audio analógicas balanceadas (canal izquierdo) o digitales con conector de 0.25 pulgadas.

Salida para señales de audio analógicas balanceadas (canal derecho) con conector de

6 Puerto mini-USB tipo B Permite conectar el dispositivo a un equipo informático Mac OS X o Windows para utilizar el programa Blackmagic Converters Setup. También sirve para actualizar el software interno del conector. 7 SDI OUT Salida SDI con conector BNC.

Entrada SDI adicional que puede utilizarse a modo de respaldo. 9 SDI IN Entrada SDI principal. 10 POWER +12V Entrada para fuente de alimentación de 12 voltios. Interruptores Interruptor 8 - Audio analógico, AES/EBU Coloque este interruptor en la posición OFF para transmitir señales de audio analógicas balanceadas o en la posición ON para señales digitales en formato AES/EBU. Interruptor 7- 7.5 IRE, 0.0 IRE En Estados Unidos y otros países que utilizan la norma NTSC con un valor IRE de 7.5, este interruptor debe colocarse en la posición OFF. De lo contrario, colóquelo en la posición ON. Esteparámetro solo afecta a las salidas para señales compuestas o S-Video. L - ANALOG orAES/EBUY or NTSC/PALB-Y or S-VIDEO YR-Y or S-VIDEO CR - ANALOG SDI to Analog

401Modelos Mini ConverterInterruptor 6 - Niveles SMPTE, Betacam Coloque este interruptor en la posición OFF para seleccionar la opción SMPTE o en la posición ON para Betacam. Los valores SMPTE son más comunes e incluso pueden ser utilizados por las unidades Betacam SP. Por lo tanto, solo escoja la segunda opción si está seguro de que empleará parámetros Betacam. Interruptor 5 - Señales compuestas, por componentes o S-Video. Coloque este interruptor en la posición OFF para obtener señales analógicas por componentes o en la posición ON para señales compuestas o S-Video. Para transmitir imágenes en alta definición a través de las salidas para este tipo de señales, es necesario convertirlas a un formato de menor resolución. Las señales analógicas por componentes pueden transmitirse en definición estándar o alta definición. Interruptor 4 - Aislar audio SDI, bit 2 Los interruptores 4, 3 y 2 ofrecen varias combinaciones posibles que permiten aislar ocho pares independientes de canales de audio integrados en la señal SDI entrante. Interruptor 3 - Aislar audio SDI, bit 1 Ver descripción para el interruptor 4. Interruptor 2 - Aislar audio SDI, bit 0 Ver descripción para el interruptor 4. Interruptor 1- Activar/desactivar procesamiento Permite reducir la definición de la imagen y escoger entre 3 tipos de relaciones de aspecto. Alterne la posición del interruptor para seleccionar uno de los siguientes modos: anamórfico, centrado o panorámico. Al colocar el interruptor 1 en la posición OFF, se mantiene la definición de la señal original HD. Cuando el dispositivo se encuentra conectado a un equipo informático mediante el puerto USB, esposible controlar estos ajustes mediante el programa utilitario. Para que el conversor mantenga la configuración, desconéctelo del equipo informático, reinícielo y realice los cambios necesarios utilizando el interruptor 1. El diagrama situado en la base del conversor proporciona toda la información necesaria para modificar su configuración. 402Modelos Mini ConverterEjemplo de configuración mediante los interruptores Intente configurar el conversor para obtener una señal por componentes en alta definición con los canales de audio 1 y 2 colocando los interruptores 8, 5, 4, 3 y 2 en la posición OFF. Tabla de referencia para canales de audio Canales de audio Interruptor 4 Interruptor 3 Interruptor 2 Diagrama 1 y 2 OFF OFF OFF 3 y 4 OFF OFF ON 5 y 6 OFF ON OFF 7 y 8 OFF ON ON 9 y 10 ON OFF OFF 11 y 12 ON OFF ON 13 y 14 ON ON OFF 15 y 16 ON ON ON Opciones del programa Blackmagic Converters Setup Este programa utilitario permite cambiar la configuración del conversor y actualizar el software interno. Se puede acceder a las distintas opciones mediante las pestañas Video y About. Para obtener más información sobre la pestaña About, consulte el apartado Modificación de ajustes en este manual. Las opciones de la pestaña Video permiten cambiar los parámetros de procesamiento y los valores de la señal analógica. 403Modelos Mini ConverterProcesamiento Este panel permite seleccionar la relación de aspecto de la señal subconvertida. Las opciones disponibles son Off, Letterbox, Anamorphic o Center Cut. Al activar la opción Clip video output to legal levels se ajustan los parámetros de la señal SDI entrante, a fin de garantizar que se encuentren dentro del rango aceptable para el formato HDMI. Seaconseja dejar esta casilla marcada. Ganancia La opción Output Levels permite modificar los parámetros cromáticos y de luminancia, así como ajustar los niveles de los componentes B-Y o R-Y. A continuación se muestran los ajustes disponibles en la pestaña Audio. Ganancia El menú Output Levels permite ajustar la ganancia de la señal de audio transmitida. La intensidad de cada canal se puede modificar independientemente. De manera alternativa, para ajustar ambos canales en forma simultánea, haga clic en el ícono situado a la derecha de los controles deslizantes. Para restablecer los valores a 0 dB, haga clic en la flecha circular situada en el margen derecho de la ventana. Las opciones de la pestaña Audio permiten ajustar los valores de los canales analógicos. Diagrama de bloques Redundant Input Automatic Change Over Input automatically detects between SD, HD and 1.5G-SDI Analog or AES/EBU Audio Out Switch Component output can switch to S-Video and composite Right Analog Out Left Analog Out or AES/EBU Out USB Mini Switches Loop SDI Out Equalizer, Re-Clocker and 10 bit De-Serializer Central Processor and Firmware

Cable Driver 404Modelos Mini ConverterMini Converter SDI to Analog 4K Este modelo y su versión Heavy Duty permiten obtener contenidos en formato analógico por componentes (HD/SD), NTSC y PAL a partir de señales SDI. Asimismo, cuentan con salidas para audio analógico balanceado o AES/EBU. Por otra parte, brindan la posibilidad de conectar equipos SDI 6G a dispositivos SD o HD analógicos para utilizar monitores y videograbadores, por ejemplo unidades Betacam SP. Asimismo, se pueden seleccionar los pares de canales analógicos integrados en la señal SDI que se desean transmitir. Conexiones 1 Y or NTSC/PAL Salida para señales analógicas por componentes (Y), compuestas o NTSC/PAL con conector BNC. 2 B-Y or S-VIDEO Y Salida señales analógicas por componentes (B-Y) o S-Video (Y) con conector BNC. 3 R-Y or S-VIDEO C Salida para señales analógicas por componentes (R-Y) o S-Video (C) con conector BNC. 4 L - ANALOG or AES/EBU Salida para señales de audio analógicas balanceadas (canal izquierdo) o digitales con conector de 0.25 pulgadas.

Salida para señales de audio analógicas balanceadas (canal derecho) con conector de

6 Puerto mini-USB tipo B Permite conectar el dispositivo a un equipo informático Mac OS X o Windows para utilizar el programa Blackmagic Converters Setup. También sirve para actualizar el software interno del conector. 7 SDI OUT Salida SDI con conector BNC.

Entrada SDI adicional que puede utilizarse a modo de respaldo. 9 SDI IN Entrada SDI principal. 10 POWER +12V Entrada para fuente de alimentación de 12 voltios. L - ANALOG orAES/EBUY or NTSC/PALB-Y or S-VIDEO YR-Y or S-VIDEO CR - ANALOGSDI LOCKSDI OUTALT SDI INSDI IN SDI to Analog 4K

405Modelos Mini ConverterInterruptores SUGERENCIA: En la versión Heavy Duty de este modelo, los interruptores se encuentran protegidos por una cubierta de goma. Simplemente levante el borde para abrirla y acceder a ellos. Los interruptores de este modelo brindan las siguientes opciones: Interruptor 8 - Audio analógico, AES/EBU Coloque este interruptor en la posición OFF para transmitir señales de audio analógicas balanceadas o en la posición ON para señales digitales en formato AES/EBU. Interruptor 7- 7.5 IRE, 0.0 IRE En Estados Unidos y otros países que utilizan la norma NTSC con un valor IRE de 7.5, este interruptor debe colocarse en la posición OFF. De lo contrario, colóquelo en la posición ON. Esteparámetro solo afecta a las salidas para señales compuestas o S-Video. Interruptor 6 - Niveles SMPTE, Betacam Coloque este interruptor en la posición OFF para seleccionar la opción SMPTE o en la posición ON para Betacam. Los valores SMPTE son más comunes e incluso pueden ser utilizados por las unidades Betacam SP. Por lo tanto, solo escoja la segunda opción si está seguro de que empleará parámetros Betacam. Interruptor 5 - Señales compuestas, por componentes o S-Video. Coloque este interruptor en la posición OFF para obtener señales analógicas por componentes o en la posición ON para señales compuestas o S-Video. Para transmitir imágenes en alta definición a través de las salidas para este tipo de señales, esnecesario convertirlas a un formato de menor resolución. Las señales analógicas por componentes pueden transmitirse en definición estándar o alta definición. Interruptores 4, 3 y 2 - Aislar audio SDI Los interruptores 4, 3 y 2 ofrecen varias combinaciones posibles que permiten aislar ocho pares independientes de canales de audio integrados en la señal SDI entrante. Interruptor 1- Activar/desactivar procesamiento Permite disminuir la definición de la señal y escoger entre tres tipos de relaciones de aspecto. Alterne la posición del interruptor para seleccionar uno de los siguientes modos: anamórfico, centrado o panorámico. Al procesar material en HD o UHD, coloque este interruptor en la posición OFF para transmitir imágenes de alta definición en formato analógico a través de la salida para señales por componentes. Cuando el interruptor se encuentra en la posición ON, se reduce la definición el contenido UHD original para obtener una señal analógica (PAL/NTSC) o por componentes, según la configuración de los demás interruptores. Las imágenes en formato DCI 4K se recortan al transmitirlas mediante la salida para señales por componentes en alta definición. Cuando el interruptor se encuentra en la posición ON, se reduce la definición el contenido UHD original para obtener una señal analógica (PAL/NTSC) o por componentes, según la configuración de los demás interruptores. 406Modelos Mini ConverterCuando el dispositivo se encuentra conectado a un equipo informático mediante el puerto USB, esposible controlar estos ajustes mediante el programa utilitario. Para que el conversor mantenga la configuración, desconéctelo del equipo informático, reinícielo y realice los cambios necesarios utilizando el interruptor 1. El diagrama situado en la base del conversor proporciona toda la información necesaria para modificar su configuración. Ejemplo de configuración mediante los interruptores Intente configurar el conversor para obtener una señal por componentes en alta definición con los canales de audio 1 y 2 colocando los interruptores 8, 5, 4, 3 y 2 en la posición OFF. Tabla de referencia para la selección de audio Canales de audio Interruptor 4 Interruptor 3 Interruptor 2 Diagrama 1 y 2 OFF OFF OFF 3 y 4 OFF OFF ON 5 y 6 OFF ON OFF 7 y 8 OFF ON ON 9 y 10 ON OFF OFF 11 y 12 ON OFF ON 13 y 14 ON ON OFF 15 y 16 ON ON ON 407Modelos Mini ConverterOpciones del programa Blackmagic Converters Setup Este programa utilitario permite cambiar la configuración del conversor y actualizar el software interno. Se puede acceder a las distintas opciones mediante las pestañas Video y About. Para obtener más información sobre la pestaña About, consulte el apartado Modificacióndeajustes en este manual. A continuación se muestran los ajustes disponibles en la pestaña Video. Ganancia La opción Output Levels permite modificar los parámetros cromáticos y de luminancia, así como ajustar los niveles de los componentes B-Y o R-Y. Procesamiento Este panel permite seleccionar la relación de aspecto de la señal subconvertida. Las opciones disponibles son Off, Letterbox, Anamorphic o Center Cut. Al activar la opción Clip video output to legal levels se ajustan los parámetros de la señal SDI entrante, a fin de garantizar que se encuentren dentro del rango aceptable para el formato HDMI. Seaconseja dejar esta casilla marcada. Las opciones de la pestaña Video permiten cambiar los parámetros de procesamiento y los valores de la señal analógica. A continuación se muestran los ajustes disponibles en la pestaña Audio. Ganancia El menú Input Levels permite ajustar la ganancia de la señal de audio entrante. La intensidad de cada canal se puede modificar independientemente. De manera alternativa, para ajustar ambos canales en forma simultánea, haga clic en el ícono situado a la derecha de los controles deslizantes. Para restablecer los valores a 0 dB, haga clic en la flecha circular situada en el margen derecho de la ventana. 408Modelos Mini ConverterLas opciones de la pestaña Audio permiten ajustar los valores de los canales analógicos. Diagrama de bloques Mini Converter Analog to SDI Este modelo y su versión Heavy Duty permiten procesar señales de equipos analógicos tales como unidades Betacam SP, cámaras HDV y consolas de videojuegos para obtener contenidos SDI. Soncompatibles con diversos formatos analógicos y digitales que incluyen señales compuestas (NTSC/PAL), por componentes (SD/HD) o S-Video. Las salidas SDI brindan la posibilidad de integrar canales de audio analógico o digital al realizar la conversión. Redundant Input AutomaticChange OverAnalog or AES/EBUAudio Out SwitchComponent output can switch to S-Video and compositeRight Analog Out Left Analog Outor AES/EBU Out USB Mini Switches Loop SDI Out Equalizer,Re-Clocker and10 bit De-SerializerCentralProcessor andFirmware

Entrada para señales de audio analógicas balanceadas (canal derecho) con conector de

6 Puerto mini-USB tipo B Permite conectar el dispositivo a un equipo informático Mac OS X o Windows para utilizar elprograma Blackmagic Converters Setup. También sirve para actualizar el software interno del conector. 7 SDI OUT Salida SDI con conector BNC. 8 SDI OUT Salida SDI secundaria. 9 POWER +12V Entrada para fuente de alimentación de 12 voltios. Interruptores SUGERENCIA: En la versión Heavy Duty de este modelo, los interruptores se encuentran protegidos por una cubierta de goma. Simplemente levante el borde para abrirla y acceder a ellos. Los interruptores de este modelo brindan las siguientes opciones: Interruptor 8 - Audio analógico, AES/EBU Coloque este interruptor en la posición OFF para recibir señales de audio analógicas balanceadas o en la posición ON para señales digitales en formato AES/EBU.

410Modelos Mini ConverterInterruptor 7- 7.5 IRE, 0.0 IRE En Estados Unidos y otros países que utilizan la norma NTSC con un valor IRE de 7.5, este interruptor debe colocarse en la posición OFF. De lo contrario, colóquelo en la posición ON. Esteparámetro solo afecta a las salidas para señales compuestas o S-Video. Interruptor 6 - Niveles SMPTE, Betacam Permite seleccionar parámetros SMPTE o Betacam. Coloque este interruptor en la posición OFF para elegir la opción SMPTE o en la posición ON para Betacam. Los valores SMPTE son más comunes e incluso pueden ser utilizados por las unidades Betacam SP. Por lo tanto, solo escoja la segunda opción si está seguro de que empleará parámetros Betacam. Interruptor 5 - Señales compuestas, por componentes o S-Video. Coloque este interruptor en la posición OFF para obtener señales analógicas por componentes o en la posición ON para señales compuestas o en formato S-Video. El diagrama situado en la base del conversor proporciona toda la información necesaria para modificar su configuración. Interruptor 4 - Señales compuestas, S-Video Coloque este interruptor en la posición OFF para obtener señales compuestas o en la posición ON para S-Video. Interruptor 1- Activar/desactivar procesamiento Este interruptor no se utiliza. Ejemplo de configuración mediante los interruptores Intente configurar el conversor para obtener una señal por componentes con canales de audio analógico colocando los interruptores 8 y 5 en la posición OFF. Opciones del programa Blackmagic Converters Setup Este programa utilitario permite cambiar la configuración del conversor y actualizar el software interno. Se puede acceder a las distintas opciones mediante las pestañas Video y About. Para obtener más información sobre la pestaña About, consulte el apartado Modificación de ajustes en este manual. 411Modelos Mini ConverterA continuación se muestran los ajustes disponibles en la pestaña Video. Ganancia La opción Output Levels permite modificar los parámetros cromáticos y de luminancia, así como ajustar los niveles de los componentes B-Y o R-Y. A continuación se muestran los ajustes disponibles en la pestaña Audio. Las opciones de la pestaña Video permiten cambiar los parámetros de la señal. Ganancia El menú Input Levels permite ajustar la ganancia de la señal de audio entrante. La intensidad de cada canal se puede modificar independientemente. De manera alternativa, para ajustar ambos canales en forma simultánea, haga clic en el ícono situado a la derecha de los controles deslizantes. Para restablecer los valores a 0 dB, haga clic en la flecha circular situada en el margen derecho de la ventana. Las opciones de la pestaña Audio permiten ajustar los valores de los canales analógicos. 412Modelos Mini ConverterDiagrama de bloques Mini Converter SDI to Audio Este modelo permite aislar el audio integrado en cualquier señal SDI y transmitir cuatro canales analógicos u ocho digitales (AES/EBU), brindando de esta manera la posibilidad de utilizar equipos tales como mesas de mezcla, grabadores analógicos y monitores de referencia. Asimismo, se pueden obtener canales de audio adicionales conectando otro conversor a la salida SDI del dispositivo. Conexiones 1 CH 1 ANALOG or CH 1 & 2 AES/EBU Salida para señales de audio analógicas balanceadas (canal 1) o digitales (canales 1 y 2) conconector de 0.25 pulgadas. 2 CH 2 ANALOG or CH 3 & 4 AES/EBU Salida para señales de audio analógicas balanceadas (canal 2) o digitales (canales 3 y 4) con conector de 0.25 pulgadas. 3 CH 3 ANALOG or CH 5 & 6 AES/EBU Salida para señales de audio analógicas balanceadas (canal 3) o digitales (canales 5 y 6) con conector de 0.25 pulgadas. 4 CH 4 ANALOG or CH 7 & 8 AES/EBU Salida para señales de audio analógicas balanceadas (canal 4) o digitales (canales 7 y 8) con conector de 0.25 pulgadas. 12 bit Analog to Digital SD/HD Video ConverterComponent input can switch to S-Video and CompositeMini SwitchesCustomizable Video ProcessorCentralProcessor andFirmwareSDI AudioEmbedderAutomatic SD/HD/1.5G-SDI Cable Driver USB

413Modelos Mini Converter5 Puerto mini-USB tipo B Permite conectar el dispositivo a un equipo informático Mac OS X o Windows para utilizar el programa Blackmagic Converters Setup. También sirve para actualizar el software interno del conector. 6 SDI OUT Salida SDI derivada con conector BNC.

Entrada SDI adicional que puede utilizarse a modo de respaldo. Al utilizar las entradas SDI IN y ALT SDI IN en forma simultánea, esta última entrará en funcionamiento en caso de que se produzca una falla en la señal principal. Si esto sucede, el indicador SDI LOCK se encenderá de forma intermitente para señalar que el dispositivo está usando la entrada alternativa. 8 SDI IN Entrada SDI principal. 9 POWER +12V Entrada para fuente de alimentación de 12 voltios. Interruptores Los interruptores de este modelo brindan las siguientes opciones: Interruptor 8 - Audio analógico, AES/EBU Coloque este interruptor en la posición OFF para transmitir señales de audio analógicas balanceadas o en la posición ON para señales digitales en formato AES/EBU. Interruptor 6 - agrupar audio, bit 1 Los interruptores 6 y 5 ofrecen varias combinaciones posibles que permiten obtener cuatro grupos de cuatro canales analógicos o dos grupos de ocho canales digitales a partir de la señal SDI. Interruptor 5 - agrupar audio, bit 0 Ver descripción para el interruptor 6. El diagrama situado en la base del conversor proporciona toda la información necesaria para modificar su configuración. Ejemplo de configuración mediante los interruptores Pruebe diferentes opciones cambiando la configuración de los interruptores. Seleccione los canales 1 a 4 colocando los interruptores 8, 6 y 5 en la posición OFF. 414Modelos Mini ConverterTabla de referencia para la selección de audio Canales de audio analógico Interruptor 6 Interruptor 5 Diagrama 1 a 4 OFF OFF 5 a 8 OFF ON 9 a 12 ON OFF 13 a 16 ON ON Canales de audio digital (AES/EBU) Interruptor 6 Interruptor 5 Diagrama 1 a 8 OFF OFF 9 a 16 OFF ON Opciones del programa Blackmagic Converters Setup Este programa utilitario permite cambiar la configuración del conversor y actualizar el software interno. Se puede acceder a las distintas opciones mediante las pestañas Audio y About. Para obtener más información sobre la pestaña About, consulte el apartado Modificación de ajustes en este manual. A continuación se muestran los ajustes disponibles en la pestaña Audio. Gananciat El menú Output Levels permite ajustar la ganancia de la señal de audio transmitida. La intensidad de cada canal se puede modificar independientemente. De manera alternativa, para ajustar ambos canales en forma simultánea, haga clic en el ícono situado a la derecha de los controles deslizantes. Para restablecer los valores a 0 dB, haga clic en la flecha circular situada en el margen derecho de la ventana. Las opciones de la pestaña Audio permiten ajustar la intensidad del volumen. 415Modelos Mini ConverterDiagrama de bloques Mini Converter SDI to Audio 4K Este modelo permite aislar el audio integrado en cualquier señal SDI y transmitir cuatro canales analógicos u ocho digitales (AES/EBU), brindando de esta manera la posibilidad de utilizar equipos tales como mesas de mezcla, grabadores analógicos y monitores de referencia. Asimismo, se pueden obtener canales de audio adicionales conectando otro conversor a la salida SDI deldispositivo. Conexiones 1 CH 1 ANALOG or CH 1 & 2 AES/EBU Salida para señales de audio analógicas balanceadas (canal 1) o digitales (canales 1 y 2) conconector de 0.25 pulgadas. 2 CH 2 ANALOG or CH 3 & 4 AES/EBU Salida para señales de audio analógicas balanceadas (canal 2) o digitales (canales 3 y 4) con conector de 0.25 pulgadas. 3 CH 3 ANALOG or CH 5 & 6 AES/EBU Salida para señales de audio analógicas balanceadas (canal 3) o digitales (canales 5 y 6) con conector de 0.25 pulgadas. 4 CH 4 ANALOG or CH 7 & 8 AES/EBU Salida para señales de audio analógicas balanceadas (canal 4) o digitales (canales 7 y 8) con conector de 0.25 pulgadas. Input automaticallydetects between SD, HD and 3G-SDIAnalog or AES/EBUAnalog or AES/EBUAnalog or AES/EBUAnalog or AES/EBUSDI InMini SwitchesLoop SDI OutCh 1 Analog or Ch 1&2 AES/EBU Ch 2 Analog or Ch 3&4 AES/EBU Ch 3 Analog or Ch 5&6 AES/EBU Ch 4 Analog or Ch 7&8 AES/EBUAlt SDI In Redundant Input AutomaticChange OverEqualizer,Re-Clocker and10 bit De-SerializerCentralProcessor andFirmwareSDI AudioDe-EmbedderAES/EBUAudio FormatterAES/EBUAudio FormatterAES/EBUAudio FormatterAudio Digital toAnalog withBalanced OutputAES/EBUAudio FormatterAudio Digital toAnalog withBalanced OutputAutomaticSD/HD/3G-SDICable Driver USB

416Modelos Mini Converter5 Puerto mini-USB tipo B Permite conectar el dispositivo a un equipo informático Mac OS X o Windows para utilizar el programa Blackmagic Converters Setup. También sirve para actualizar el software interno del conector. 6 SDI OUT Salida SDI derivada con conector BNC.

Entrada SDI adicional que puede utilizarse a modo de respaldo. Al utilizar las entradas SDI IN y ALT SDI IN en forma simultánea, esta última entrará en funcionamiento en caso de que se produzca una falla en la señal principal. Si esto sucede, el indicador SDI LOCK se encenderá de forma intermitente para señalar que el dispositivo está usando la entrada alternativa. 8 SDI IN Entrada SDI principal. 9 POWER +12V Entrada para fuente de alimentación de 12 voltios. Interruptores Los interruptores de este modelo brindan las siguientes opciones: Interruptor 8 - Audio analógico, AES/EBU Coloque este interruptor en la posición OFF para transmitir señales de audio analógicas balanceadas o en la posición ON para señales digitales en formato AES/EBU. Interruptor 6 - agrupar audio, bit 1 Los interruptores 6 y 5 ofrecen varias combinaciones posibles que permiten obtener cuatro grupos de cuatro canales analógicos o dos grupos de ocho canales digitales a partir de la señal SDI. Interruptor 5 - agrupar audio, bit 0 Ver descripción para el interruptor 6. Ejemplo de configuración mediante los interruptores Pruebe diferentes opciones cambiando la configuración de los interruptores. Seleccione los canales 1 a 4 colocando los interruptores 8, 6 y 5 en la posición OFF. El diagrama situado en la base del conversor proporciona toda la información necesaria para modificar su configuración. 417Modelos Mini ConverterTabla de referencia para la selección de audio Canales de audio analógico Interruptor 6 Interruptor 5 Diagrama 1 a 4 OFF OFF 5 a 8 OFF ON 9 a 12 ON OFF 13 a 16 ON ON Canales de audio digital (AES/EBU) Interruptor 6 Interruptor 5 Diagrama 1 a 8 OFF OFF 9 a 16 OFF ON Opciones del programa Blackmagic Converters Setup Este programa utilitario permite cambiar la configuración del conversor y actualizar el software interno. Se puede acceder a las distintas opciones mediante las pestañas Audio y About. Para obtener más información sobre la pestaña About, consulte el apartado Modificación de ajustes en este manual. A continuación se muestran los ajustes disponibles en la pestaña Audio. Ganancia El menú Output Levels permite ajustar la ganancia de la señal de audio transmitida. La intensidad de cada canal se puede modificar independientemente. De manera alternativa, para ajustar ambos canales en forma simultánea, haga clic en el ícono situado a la derecha de los controles deslizantes. Para restablecer los valores a 0 dB, haga clic en la flecha circular situada en el margen derecho de la ventana. Las opciones de la pestaña Audio permiten ajustar los valores de los canales analógicos. 418Modelos Mini ConverterDiagrama de bloques Mini Converter Audio to SDI Este modelo permite integrar cuatro canales de audio analógico u ocho canales digitales (AES/EBU) en cualquier señal SDI, brindando de este modo la posibilidad de conectar una gran variedad de dispositivos, tales como mesas de mezcla y grabadores analógicos, para utilizarlos con conmutadores matriciales y otros equipos similares. Asimismo, se pueden integrar canales de audio adicionales conectando otro conversor a la salida SDI del dispositivo. Conexiones 1 CH 1 ANALOG or CH 1 & 2 AES/EBU Entrada para señales de audio analógicas balanceadas (canal 1) o digitales (canales 1 y 2) con conector de 0.25 pulgadas. 2 CH 2 ANALOG or CH 3 & 4 AES/EBU Entrada para señales de audio analógicas balanceadas (canal 2) o digitales (canales 3 y 4) con conector de 0.25 pulgadas. 3 CH 3 ANALOG or CH 5 & 6 AES/EBU Entrada para señales de audio analógicas balanceadas (canal 3) o digitales (canales 5 y 6) con conector de 0.25 pulgadas. 4 CH 4 ANALOG or CH 7 & 8 AES/EBU Entrada para señales de audio analógicas balanceadas (canal 4) o digitales (canales 7 y 8) con conector de 0.25 pulgadas. Analog or AES/EBUAnalog or AES/EBUAnalog or AES/EBUAnalog or AES/EBUSDI InMini SwitchesLoop SDI OutCh 1 Analog or Ch 1&2 AES/EBUCh 2 Analog or Ch 3&4 AES/EBUCh 3 Analog orCh 5&6 AES/EBUCh 4 Analog or Ch 7&8 AES/EBUAlt SDI InRedundant Input AutomaticChange OverEqualizer,Re-Clocker and10 bit De-SerializerCentralProcessor andFirmwareSDI AudioDe-EmbedderAES/EBUAudio FormatterAES/EBUAudio FormatterAES/EBUAudio FormatterAudio Digital toAnalog withBalanced OutputAES/EBUAudio FormatterAudio Digital toAnalog withBalanced Output USB Input automatically detects between SD, HD and Ultra HDAutomaticSD/HD/Ultra HDCable Driver CH 1 ANALOG orCH 1&2 AES/EBUCH 2 ANALOG orCH 3&4 AES/EBUCH 3 ANALOG orCH 5&6 AES/EBUCH 4 ANALOG orCH 7&8 AES/EBUSDI LOCKSDI OUTALT SDI INSDI INPOWER +12V Audio to SDI

419Modelos Mini Converter5 Puerto mini-USB tipo B Permite conectar el dispositivo a un equipo informático Mac OS X o Windows para utilizar el programa Blackmagic Converters Setup. También sirve para actualizar el software interno del conector. 6 SDI OUT Salida SDI derivada con conector BNC.

Entrada SDI adicional que puede utilizarse a modo de respaldo. Al utilizar las entradas SDIIN y ALT SDI IN en forma simultánea, esta última entrará en funcionamiento en caso de que se produzca una falla en la señal principal. Si esto sucede, el indicador SDI LOCK se encenderá de forma intermitente para señalar que el dispositivo está usando la entradaalternativa. 8 SDI IN Entrada SDI principal. 9 POWER +12V Entrada para fuente de alimentación de 12 voltios. Interruptores Los interruptores de este modelo brindan las siguientes opciones: Interruptor 8 - Audio analógico, AES/EBU Coloque este interruptor en la posición OFF para recibir señales de audio analógicas balanceadas oen la posición ON para señales digitales en formato AES/EBU. Interruptor 7 - Activar/desactivar conversión de la frecuencia de muestreo Coloque este interruptor en la posición OFF para activar la función de conversión de la frecuencia de muestreo o en la posición ON para desactivarla. En general, siempre debe estar en OFF para integrar el audio utilizando una frecuencia de muestreo adecuada para la industria televisiva. De esta forma, al realizar la conversión, los canales en formato analógico o AES/EBU se integran a una frecuencia de 48 kHz. Cuando el interruptor 7 se encuentra en la posición ON, esta función queda desactivada y se mantiene la frecuencia original del audio. Interruptor 6 - agrupar audio, bit 1 Los interruptores 6 y 5 ofrecen varias combinaciones posibles que permiten integrar cuatro canales analógicos u ocho digitales (AES/EBU) en la señal transmitida mediante la salida SDI. Interruptor 5 - agrupar audio, bit 0 Ver descripción para el interruptor 6. Tabla de referencia para la selección de audio Canales de audio analógico Interruptor 6 Interruptor 5 Diagrama 1 a 4 OFF OFF 5 a 8 OFF ON 9 a 12 ON OFF 13 a 16 ON ON 420Modelos Mini ConverterCanales de audio digital (AES/EBU)Interruptor 6 Interruptor 5 Diagrama1 a 8 OFF OFF9 a 16 OFF ON Integrar o desactivar canales de audio Luego de elegir los canales de audio, los interruptores 4, 3, 2 y 1 permiten integrarlos en la señal o desactivarlos. Esta última opción evita sobrescribir los canales que se desean conservar. Por ejemplo, al colocar el interruptor 1 en la posición ON, se desactiva el canal analógico 1 o los canales digitales 1 y 2. De manera alternativa, estos se pueden integrar en la señal colocando el interruptor en la posición OFF. Configuración para integrar o desactivar canales de audio Interruptor Posición Canales de audio ON Desactiva el canal analógico 4 y los canales digitales 7 y 8.OFF Integra el canal analógico 4 y los canales digitales 7 y 8. ON Desactiva el canal analógico 3 y los canales digitales 5 y 6.OFF Integra el canal analógico 3 y los canales digitales 5 y 6. ON Desactiva el canal analógico 2 y los canales digitales 3 y 4.OFF Integra el canal analógico 2 y los canales digitales 3 y 4. ON Desactiva el canal analógico 1 y los canales digitales 1 y 2.OFF Integra el canal analógico 1 y los canales digitales 1 y 2.El diagrama situado en la base del conversor proporciona toda la información necesaria para modificar su configuración. Audio to SDI 4K 421Modelos Mini ConverterEjemplo de configuración mediante los interruptores Pruebe diferentes opciones cambiando la configuración de los interruptores. Seleccione los canales 1 a 4 colocando los interruptores 8, 6 y 5 en la posición OFF. Opciones del programa Blackmagic Converters Setup Este programa utilitario permite cambiar la configuración del conversor y actualizar el software interno. Se puede acceder a las distintas opciones mediante las pestañas Audio y About. Para obtener más información sobre la pestaña About, consulte el apartado Modificación de ajustes en este manual. A continuación se muestran los ajustes disponibles en la pestaña Audio. Ganancia El menú Input Levels permite modificar la intensidad de cada canal independientemente. Demanera alternativa, para ajustar ambos canales en forma simultánea, haga clic en el ícono situado a la derecha de los controles deslizantes. Para restablecer los valores a 0 dB, haga clic en laflecha circular situada en el margen derecho de la ventana. Las opciones de la pestaña Audio permiten ajustar los valores de los canales analógicos. Diagrama de bloques Redundant Input AutomaticChange OverInput automaticallydetects between SD, HD and 3G-SDIAnalog or AES/EBUAnalog or AES/EBUSDI In USB Alt SDI InMini SwitchesEmbeddedSDI OutCh 3 Analog or Ch 5&6 AES/EBUCh 4 Analog or Ch 7&8 AES/EBUEqualizer,Re-Clocker and10 bit De-SerializerCentralProcessor andFirmwareSDI AudioEmbedderStereo AudioAnalog to DigitalConverterAnalog or AES/EBUAnalog or AES/EBUCh 1 Analog or Ch 1&2 AES/EBUCh 2 Analog or Ch 3&4 AES/EBUAES/EBUAudio Sample RateConverterAES/EBUAudio Sample RateConverterAES/EBUAudio Sample RateConverterStereo AudioAnalog to DigitalConverterAES/EBUAudio Sample RateConverterSerializer and SD/HD/3G-SDI Cable Driver 422Modelos Mini ConverterMini Converter Audio to SDI 4K Este modelo permite integrar cuatro canales de audio analógico u ocho canales digitales (AES/EBU) en cualquier señal SDI, brindando de este modo la posibilidad de conectar una gran variedad de dispositivos, tales como mesas de mezcla y grabadores analógicos, para utilizarlos con conmutadores matriciales y otros equipos similares. Asimismo, se pueden integrar canales de audio adicionales conectando otro conversor a la salida SDI del dispositivo. Conexiones 1 CH 1 ANALOG or CH 1 & 2 AES/EBU Entrada para señales de audio analógicas balanceadas (canal 1) o digitales (canales 1 y 2) con conector de 0.25 pulgadas. 2 CH 2 ANALOG or CH 3 & 4 AES/EBU Entrada para señales de audio analógicas balanceadas (canal 2) o digitales (canales 3 y 4) con conector de 0.25 pulgadas. 3 CH 3 ANALOG or CH 5 & 6 AES/EBU Entrada para señales de audio analógicas balanceadas (canal 3) o digitales (canales 5 y 6) con conector de 0.25 pulgadas. 4 CH 4 ANALOG or CH 7 & 8 AES/EBU Entrada para señales de audio analógicas balanceadas (canal 4) o digitales (canales 7 y 8) con conector de 0.25 pulgadas. 5 Puerto mini-USB tipo B Permite conectar el dispositivo a un equipo informático Mac OS X o Windows para utilizar el programa Blackmagic Converters Setup. También sirve para actualizar el software interno del conector. 6 SDI OUT Salida SDI derivada con conector BNC.

Entrada SDI adicional que puede utilizarse a modo de respaldo. Al utilizar las entradas SDIIN y ALT SDI IN en forma simultánea, esta última entrará en funcionamiento en caso de que se produzca una falla en la señal principal. Si esto sucede, el indicador SDI LOCK se encenderá de forma intermitente para señalar que el dispositivo está usando la entrada alternativa. 8 SDI IN Entrada SDI principal. 9 POWER +12V Entrada para fuente de alimentación de 12 voltios.

423Modelos Mini ConverterInterruptores Los interruptores de este modelo brindan las siguientes opciones: Interruptor 8 - Audio analógico, AES/EBU Coloque este interruptor en la posición OFF para recibir señales de audio analógicas balanceadas o en la posición ON para señales digitales en formato AES/EBU. Interruptor 7 - Activar/desactivar conversión de la frecuencia de muestreo Coloque este interruptor en la posición OFF para activar la función de conversión de la frecuencia de muestreo o en la posición ON para desactivarla. En general, siempre debe estar en OFF para integrar el audio utilizando una frecuencia de muestreo adecuada para la industria televisiva. De esta forma, al realizar la conversión, los canales en formato analógico o AES/EBU se integran a una frecuencia de 48 kHz. Cuando el interruptor 7 se encuentra en la posición ON, esta función queda desactivada y se mantiene la frecuencia original del audio. Interruptor 6 - agrupar audio, bit 1 Los interruptores 6 y 5 ofrecen varias combinaciones posibles que permiten integrar cuatro canales analógicos u ocho digitales (AES/EBU) en la señal transmitida mediante la salida SDI. Interruptor 5 - agrupar audio, bit 0 Ver descripción para el interruptor 6. Tabla de referencia para la selección de audio Canales de audio analógico Interruptor 6 Interruptor 5 Diagrama 1 a 4 OFF OFF 5 a 8 OFF ON 9 a 12 ON OFF 13 a 16 ON ON Canales de audio digital (AES/EBU) Interruptor 6 Interruptor 5 Diagrama 1 a 8 OFF OFF 9 a 16 OFF ON Integrar o desactivar canales de audio Luego de elegir los canales de audio, los interruptores 4, 3, 2 y 1 permiten integrarlos en la señal o desactivarlos. Esta última opción evita sobrescribir los canales que se desean conservar. Por ejemplo, al colocar el interruptor 1 en la posición ON, se desactiva el canal analógico 1 o los canales digitales 1 y 2. De manera alternativa, estos se pueden integrar en la señal colocando el interruptor en la posición OFF. 424Modelos Mini ConverterConfiguración para integrar o desactivar canales de audio Interruptor Posición Canales de audio ON Desactiva el canal analógico 4 y los canales digitales 7 y 8.OFF Integra el canal analógico 4 y los canales digitales 7 y 8. ON Desactiva el canal analógico 3 y los canales digitales 5 y 6.OFF Integra el canal analógico 3 y los canales digitales 5 y 6. ON Desactiva el canal analógico 2 y los canales digitales 3 y 4.OFF Integra el canal analógico 2 y los canales digitales 3 y 4. ON Desactiva el canal analógico 1 y los canales digitales 1 y 2.OFF Integra el canal analógico 1 y los canales digitales 1 y 2.El diagrama situado en la base del conversor proporciona toda la información necesaria para modificar su configuración. Ejemplo de configuración mediante los interruptores Pruebe diferentes opciones cambiando la configuración de los interruptores. Seleccione los canales 1 a 4 colocando los interruptores 8, 6 y 5 en la posición OFF. Opciones del programa Blackmagic Converters Setup Este programa utilitario permite cambiar la configuración del conversor y actualizar el software interno. Se puede acceder a las distintas opciones mediante las pestañas Audio y About. Para obtener más información sobre la pestaña About, consulte el apartado Modificación de ajustes en este manual. A continuación se muestran los ajustes disponibles en la pestaña Audio. Audio to SDI 4K 425Modelos Mini ConverterGanancia El menú Input Levels permite modificar la intensidad de cada canal independientemente. Demanera alternativa, para ajustar ambos canales en forma simultánea, haga clic en el ícono situado a la derecha de los controles deslizantes. Para restablecer los valores a 0 dB, haga clic en la flecha circular situada en el margen derecho de la ventana. Las opciones de la pestaña Audio permiten ajustar los valores de los canales analógicos. Diagrama de bloques Redundant Input Automatic Change Over Analog or AES/EBU Analog or AES/EBU SDI In USB Alt SDI In Mini Switches Embedded SDI Out Ch 3 Analog or Ch 5&6 AES/EBU Ch 4 Analog or Ch 7&8 AES/EBU Equalizer, Re-Clocker and 10 bit De-Serializer Central Processor and Firmware SDI Audio Embedder Stereo Audio Analog to Digital Converter Analog or AES/EBU Analog or AES/EBU Ch 1 Analog or Ch 1&2 AES/EBU Ch 2 Analog or Ch 3&4 AES/EBU AES/EBU Audio Sample Rate Converter AES/EBU Audio Sample Rate Converter AES/EBU Audio Sample Rate Converter Serializer and SD/HD/Ultra HD Cable Driver Stereo Audio Analog to Digital Converter AES/EBU Audio Sample Rate Converter Input automatically detects between SD, HD and Ultra HD 426Modelos Mini ConverterMini Converter Optical Fiber Este modelo permite transmitir contenidos por fibra óptica a partir de una señal SDI o viceversa en forma simultánea. El dispositivo selecciona automáticamente la definición más adecuada y las conversiones se realizan en un sentido u otro de manera independiente. Resulta ideal cuando es necesario abarcar distancias mayores que no se pueden cubrir mediante el uso de cables SDI. Alemplear conexiones de fibra óptica, es posible transmitir una señal SD a un equipo situado a 45kilómetros, mientras que con cables de cobre no se superan los 90 metros. La tecnología SDI 3G brinda la posibilidad de alcanzar una distancia de 25 kilómetros. Conexiones 1 OPTICAL OUT Salida para cables de fibra óptica monomodo con conector LC. 2 OPTICAL IN Entrada para cables de fibra óptica monomodo con conector LC. 3 SDI OUT Salida SDI con conector BNC para equipos convencionales. 4 SDI IN Entrada SDI con conector BNC para equipos convencionales. 5 POWER +12V Entrada para fuente de alimentación de 12 voltios. Diagrama de bloques OPTICAL INOPTICAL OUTOPTICAL LOCKSDI LOCKSDI OUTSDI INPOWER +12V Optical Fiber

Re-Clocker1310nm LaserDriver with LC ConnectorAutomatic SD/HD/3G-SDI EqualizerSDI OutSDI InOptical OutRe-ClockerAutomatic SD/HD/3G-SDI DriverOptical InSFP Optical Fiber Transmitterand Receiver Module1310nm Laser Receiver withLC Connector427Modelos Mini ConverterMini Converter Optical Fiber 4K Este modelo incluye conectividad SDI 6G que permite transmitir contenidos por fibra óptica a partir de una señal SDI o viceversa en forma simultánea. El dispositivo selecciona automáticamente la definición más adecuada y las conversiones se realizan en un sentido u otro de manera independiente. Resulta ideal cuando es necesario abarcar distancias mayores que no se pueden cubrir mediante el uso de cables SDI. Al emplear conexiones de fibra óptica, es posible transmitir una señal SD a un equipo situado a 45 kilómetros, mientras que con cables de cobre no se superan los 90 metros. La tecnología SDI 6G brinda la posibilidad de alcanzar una distancia de 12 kilómetros. Conexiones 1 Puerto mini-USB tipo B Permite actualizar el software interno del conector. 2 OPTICAL OUT Salida para cables de fibra óptica monomodo con conector LC. 3 OPTICAL IN Entrada para cables de fibra óptica monomodo con conector LC. 4 SDI OUT Salida SDI con conector BNC para equipos convencionales. 5 SDI IN Entrada SDI con conector BNC para equipos convencionales. 6 POWER +12V Entrada para fuente de alimentación de 12 voltios. Diagrama de bloques OPTICAL INOPTICAL OUTOPTICAL LOCKSDI LOCKSDI OUTSDI INPOWER +12V Optical Fiber 4K

Reclocker1310nm LaserDriver with LC ConnectorSDI OutSDI InOptical OutReclockerOptical InSFP Optical Fiber Transmitterand Receiver Module1310nm Laser Receiver withLC ConnectorCentralProcessor andFirmware USB Automatic SD/HD/Ultra HD EqualizerAutomaticSD/HD/Ultra HDCable Driver428Modelos Mini ConverterMini Converter Optical Fiber 12G Este modelo facilita la conversión entre señales SDI y por fibra óptica en forma simultánea. Para ello, es posible instalar un módulo SFP compatible con distintas velocidades de transmisión. El dispositivo detecta automáticamente la definición original y ajusta el formato de salida para que coincida. Cabe destacar además que es posible convertir a SDI y fibra óptica al mismo tiempo. Esta versión resulta ideal cuando es necesario abarcar distancias mayores a las que permiten cubrir los cables SDI. Por ejemplo, al emplear conexiones de fibra óptica, es posible transmitir una señal en definición estándar a un dispositivo situado a 45 kilómetros del conversor, mientras que un cable de cobre no permite superar los 90 metros. Por su parte, la tecnología SDI 12G brinda la posibilidad de alcanzar una distancia de 6 kilómetros. Conectores 1 OPTICAL OUT Salida para cables de fibra óptica monomodo con conector LC. 2 OPTICAL IN Entrada para cables de fibra óptica monomodo con conector LC. 3 SDI OUT Salida SDI con conector BNC para equipos convencionales. 4 SDI IN Entrada SDI con conector BNC para equipos convencionales.

Entrada para fuente de alimentación de 6-36 voltios. El tornillo de sujeción permite evitar que el cable se desconecte accidentalmente. Diagrama de bloques OPTICAL OUT/INSDI OUTSDI INPOWER+6 to 36V Optical Fiber 12G

Re-Clocker1310nm LaserDriver with LC ConnectorAutomatic SD/HD/12G-SDI EqualizerSDI OutSDI InOptical OutRe-ClockerAutomatic SD/HD/12G-SDI DriverOptical InSFP Optical Fiber Transmitterand Receiver Module1310nm Laser Receiver withLC Connector429Modelos Mini ConverterMini Converter Quad SDI to HDMI 4K Este modelo permite conectar equipos con uno, dos o cuatro enlaces SDI a los más modernos proyectores y televisores UHD mediante un solo cable HDMI. Asimismo, brinda la posibilidad de procesar los siguientes tipos de señales: SDI SD SDI HD SDI 3G mediante un enlace SDI 6G mediante un enlace SDI HD mediante dos enlaces UHD mediante dos enlaces SDI 3G UHD mediante cuatro enlaces SDI HD Si el dispositivo detecta un monitor HD o HDTV conectado a la salida HDMI, la definición de la señal saliente se disminuye automáticamente. Utilice las entradas 1 y 2 solo para señales transmitidas mediante dos enlaces. Conexiones Los formatos compatibles se detallan a continuación de cada entrada: 1 SDI IN 1

SDI 3G mediante un enlace SDI 6G mediante un enlace SDI HD mediante dos enlaces (canal A) UHD mediante dos enlaces SDI 3G (canal A) UHD mediante cuatro enlaces SDI HD (canal A) 2 SDI IN 2 SDI HD mediante dos enlaces (canal B) UHD mediante dos enlaces SDI 3G (canal B) UHD mediante cuatro enlaces SDI HD (canal B) 3 SDI IN 3 UHD mediante cuatro enlaces SDI HD (canal C) 4 SDI IN 4 UHD mediante cuatro enlaces SDI HD (canal D) POWER +12V SDI IN 4SDI IN 3SDI IN 2SDI IN 1 Quad SDI to HDMI 4K HDMI OUT

430Modelos Mini Converter5 Puerto mini-USB tipo B Permite conectar el dispositivo a un equipo informático Mac OS X o Windows para utilizar el programa Blackmagic Converters Setup. También sirve para actualizar el software interno del conector. 6 HDMI Salida HDMI tipo A. 7 POWER +12V Entrada para fuente de alimentación de 12 voltios. Diagrama de bloques Mini Converter SDI Distribution Este modelo permite transmitir una señal SDI a ocho dispositivos simultáneamente. Las salidas cuentan con una función de resincronización que detecta automáticamente el tipo de señal recibida, a modo de proporcionar compatibilidad con formatos ASI, datos auxiliares y canales de audio integrados. Conexiones

431Modelos Mini ConverterDiagrama de bloques Mini Converter SDI Distribution 4K Este modelo permite transmitir una señal SDI a ocho dispositivos simultáneamente. Las salidas cuentan con una función de resincronización que detecta automáticamente el tipo de señal recibida, a modo de proporcionar compatibilidad con formatos ASI, datos auxiliares y canales de audio integrados. Conexiones

SDI In8 OutputRe-clockingDistributionAmplifierSDI OutSDI OutSDI OutSDI OutSDI OutSDI OutSDI OutSDI Out432Modelos Mini ConverterMini Converter SDI Multiplex 4K Este dispositivo permite realizar las siguientes funciones: Distribuir señales SDI SD/HD/6G mediante las cuatro salidas. Distribuir señales SDI HD recibidas mediante dos enlaces, a través de las cuatro salidas SDI 3G. Procesar una señal SDI 3G recibida a través de un enlace para transmitirla a través de dos enlaces SDI HD. A tal fin, se utilizan ambos pares de salidas. Procesar una señal SDI 6G recibida a través de un enlace para transmitirla mediante dos enlaces SDI 3G o cuatro enlaces SDI 1.5G. Procesar una señal UHD recibida a través de cuatro enlaces SDI HD para transmitirla mediante un enlace SDI 6G o dos enlaces SDI 3G y, de este modo, poder utilizar equipos con diferentes conexiones. A tal fin, se utilizan ambos pares de salidas. Procesar una señal SDI 3G recibida a través de dos enlaces para transmitirla a través de un enlace SDI 6G. Procesar una señal UHD recibida a través de dos enlaces SDI 3G para transmitirla mediante cuatro enlaces SDI HD, a fin de utilizar equipos con diferentes conexiones. Conexiones 1 POWER +12V Entrada para fuente de alimentación de 12 voltios. Los formatos compatibles se detallan a continuación de cada entrada: 2 SDI IN 1

SDI 3G mediante un enlace SDI 6G mediante un enlace SDI HD mediante dos enlaces (canal A) UHD mediante dos enlaces SDI 3G (canal A) UHD mediante cuatro enlaces SDI HD (canal A) 3 SDI IN 2 SDI HD mediante dos enlaces (canal B) UHD mediante dos enlaces SDI 3G (canal B) UHD mediante cuatro enlaces SDI HD (canal B) 4 SDI IN 3 UHD mediante cuatro enlaces SDI HD (canal C) POWER +12V SDI IN 4SDI IN 3SDI IN 2SDI IN 1SDI OUT 2SDI OUT 1SDI OUT 3SDI OUT 4 SDI Multiplex 4K

433Modelos Mini Converter5 SDI IN 4 UHD mediante cuatro enlaces SDI HD (canal D) 6 Puerto mini-USB tipo B Permite conectar el dispositivo a un equipo informático Mac OS X o Windows para utilizar el programa Blackmagic Converters Setup. También sirve para actualizar el software interno del conector. Los formatos compatibles se detallan a continuación de cada entrada: 7 SDI OUT 1

SDI 3G mediante un enlace SDI 6G mediante un enlace SDI HD mediante dos enlaces (canal A) UHD mediante dos enlaces SDI 3G (canal A) UHD mediante cuatro enlaces SDI HD (canal A) 8 SDI OUT 2

SDI 3G mediante un enlace SDI 6G mediante un enlace SDI HD mediante dos enlaces (canal B) UHD mediante dos enlaces SDI 3G (canal B) UHD mediante cuatro enlaces SDI HD (canal B) 9 SDI OUT 3

SDI 3G mediante un enlace SDI 6G mediante un enlace SDI HD mediante dos enlaces (canal A) UHD mediante dos enlaces SDI 3G (canal A) UHD mediante cuatro enlaces SDI HD (canal C) 10 SDI OUT 4

SDI 3G mediante un enlace SDI 6G mediante un enlace SDI HD mediante dos enlaces (canal B) UHD mediante dos enlaces SDI 3G (canal B) UHD mediante cuatro enlaces SDI HD (canal D) Interruptores Los interruptores de este modelo brindan las siguientes opciones: Interruptores 8, 7 y 6 - Conversión de formatos Al combinar las posiciones de estos interruptores de distinta manera es posible realizar varios tipos de conversiones. Interruptor 1 - Procesamiento activado/desactivado Al colocar este interruptor en la posición OFF, el dispositivo permite amplificar y distribuir señales SDI a través de las cuatro salidas. 434Modelos Mini ConverterEl diagrama situado en la base del conversor proporciona toda la información necesaria para modificar su configuración. Ejemplo de configuración mediante los interruptores Intente procesar una señal UHD recibida mediante cuatro enlaces y transmitirla mediante dos enlaces colocando el interruptor 8 en la posición ON y el interruptor 7 en la posición OFF. Tabla de conexiones SDI Conversión Interruptor 8 Interruptor 7 Interruptor 6 Interruptor 1 Diagrama SDI 6G/3G (un enlace) a SDI 3G/1.5G (dos enlaces) ON ON ON ON SDI 6G (un enlace) a SDI 1.5G (cuatro enlaces)

SDI 3G/1.5G (dos enlaces) a SDI 6G/3G (un enlace)

SDI 3G (dos enlaces) a SDI 1.5G (cuatro enlaces)

SDI 1.5G (cuatro enlaces) a SDI 6G (un enlace)

SDI 1.5G (cuatro enlaces) a SDI 3G (dos enlaces)

435Modelos Mini ConverterDiagrama de bloques Mini Converter Sync Generator Este modelo incluye seis salidas con estabilización mediante un oscilador de cristal para sincronizar diferentes equipos. Brinda la posibilidad de generar señales Black Burst o Tri-Sync en alta definición y es ideal para estudios pequeños o transmisiones desde exteriores. Conexiones

Salida para señales de referencia con conector BNC. 7 Puerto mini-USB tipo B Permite conectar el dispositivo a un equipo informático Mac OS X o Windows para utilizar el programa Blackmagic Converters Setup. También sirve para actualizar el software interno del conector. 8 POWER +12V Entrada para fuente de alimentación de 12 voltios. Cable Cable Cable Cable SDI IN 2SDI IN 1CentralProcessor andFirmwareCableDriverCableDriverCableDriverCableDriverSDI IN 4SDI IN 3SDI OUT 2SDI OUT 1SDI OUT 4SDI OUT 3 USB REF OUTREF OUTREF OUTREF OUTREF OUTREF OUTPOWER +12V Sync Generator

436Modelos Mini ConverterInterruptores Los interruptores de este modelo brindan las siguientes opciones: Interruptores 4, 3, 2 y 1 – Formato de sincronismos bit 3, 2, 1 y 0 Al combinar los interruptores 4, 3, 2 y 1, es posible seleccionar distintos formatos. El diagrama situado en la base del conversor proporciona toda la información necesaria para modificar su configuración. Selección de formatos Formato Interruptor 4 Interruptor 3 Interruptor 2 Interruptor 1 Diagrama

720p50 OFF ON ON ON 720p59.94 OFF ON ON OFF 720p60 ON ON ON OFF 1080i50 OFF OFF ON ON 1080i59.94 OFF OFF ON OFF 1080i60 ON OFF OFF OFF 437Modelos Mini ConverterFormato Interruptor 4 Interruptor 3 Interruptor 2 Interruptor 1 Diagrama 1080PsF23.98 OFF ON OFF OFF 1080PsF24 OFF ON OFF ON 1080p23.98 ON ON OFF ON 1080p24 ON ON OFF OFF 1080p25 ON OFF ON ON 1080p29.97 ON OFF ON OFF 1080p30 ON OFF OFF ON Diagrama de bloques Central Processor and Firmware USB Mini Switches Crystal Locked Black Burst and HD Tri-Sync Generator Ref Out Ref Out Ref Out Ref Out Ref Out Ref Out 438Modelos Mini ConverterMini Converter UpDownCross Este modelo facilita la conversión de contenidos a formatos de distinta definición y el procesamiento de diferentes estándares. Por ejemplo, brinda la posibilidad de obtener material 1080i a partir de imágenes en resolución 720p y alternar entre la norma PAL o NTSC. Asimismo, permite modificar la relación de aspecto y ofrece diversas opciones en este sentido. Cuando el procesamiento está desactivado, el dispositivo funciona como un amplificador para la distribución de señales SDI. Conexiones

Salida SDI con conector BNC. 6 Puerto mini-USB tipo B Permite conectar el dispositivo a un equipo informático Mac OS X o Windows para utilizar el programa Blackmagic Converters Setup. También sirve para actualizar el software interno del conector. 7 SDI LOOP Salida directa. 8 SDI IN Entrada SDI. 9 REF IN Entrada para señales de referencia. 10 POWER +12V Entrada para fuente de alimentación de 12 voltios. Interruptores Los interruptores de este modelo brindan las siguientes opciones: Interruptor 8 - Conversión de la relación de aspecto Al modificar la posición de los interruptores 8 y 7, es posible cambiar la relación de aspecto al realizar una conversión a formatos de menor definición. Por ejemplo, se puede obtener una imagen en formato apaisado colocando dichos interruptores en la posición OFF. SDI LOOPSDI INSDI OUTSDI OUTSDI OUTSDI OUTSDI OUTREF INPOWER +12V UpDownCross

439Modelos Mini ConverterTabla de conversión para relaciones de aspecto Conversión a formatos de menor definición Interruptor

Interruptor 7 Diagrama Formato apaisado Imagen 16:9 Relación 4:3 OFF OFF Formato anamórfico Imagen 16:9 Relación 4:3 OFF ON Formato centrado Imagen 16:9 Relación 4:3 ON ON Conversión a formatos de mayor definición Interruptor

Interruptor 7 Diagrama 4:3 Estándar Relación 16:9Imagen 4:3 OFF OFF 14:9 Estándar Imagen 4:3 Relación 16:9 OFF ON 16:9 Expandido Imagen 16:9 Relación 4:3 ON ON Nótese que ambos interruptores (8 y 7) se utilizan al realizar conversiones a formatos de distinta definición. Esto se debe a que la configuración final determina la relación de aspecto. Por ejemplo, siel dispositivo se ha configurado para obtener una señal en formato HD 1080i50 y el interruptor 1 se encuentra en ON, la posición de los interruptores 8 y 7 se modifica automáticamente a fin de reducir la definición de la imagen. 440Modelos Mini ConverterA continuación se describe cada tipo de conversión: Conversión a formatos de mayor definición 4:3 Estándar: Muestra una señal SD en formato 4:3 dentro de un fotograma HD con una relación de 16:9. La imagen resultante contiene franjas negras en los costados. 14:9 Estándar: Este es un valor intermedio entre los formatos 4:3 y 16:9. La imagen SD en formato 4:3 se expande levemente para abarcar una porción mayor del fotograma con una relación de 16:9 y se reducen las franjas negras laterales, aunque se pierden partes del contenido original en la zona superior e inferior. 16:9 Expandido: Permite expandir una imagen SD en formato 4:3 anamórfico hasta cubrir el área de un fotograma con una relación de 16:9. No se pierden partes del material original. Conversión a formatos de menor definición Apaisado: Permite procesar la imagen HD y cambiar la relación de 16:9 a 4:3 sin comprimirla. El material resultante en definición estándar contiene franjas negras en la parte superior e inferior. Anamórfico: Comprime horizontalmente una imagen HD en formato 16:9 para obtener un fotograma en definición estándar con una relación de 4:3. Centrado: Permite cambiar la relación de aspecto de una señal HD para obtener una imagen en definición estándar con una relación de 4:3. Cabe destacar que se pierde una porción del material original en ambos laterales. Interruptor 1- Activar/desactivar procesamiento Cuando el interruptor 1 se encuentra en la posición OFF, no se realiza ningún tipo de conversión y el dispositivo puede utilizarse para transmitir la señal a seis equipos SDI. Ejemplo de configuración mediante los interruptores Configure el dispositivo para procesar una señal en formato 625i50 con una relación de 4:3 estándar, a fin de obtener imágenes en definición 1080i50. Para ello, coloque los interruptores 8 y 7 en la posición OFF y los interruptores 3, 2 y 1 en la posición ON. El diagrama situado en la base del conversor proporciona toda la información necesaria para modificar su configuración. 441Modelos Mini ConverterTabla de conversiones Formato original NTSC Interruptores 1 y 2 ON PAL Interruptor 1 ON 720p Interruptores 1 y 3 ON

Cable Driver SDI Audio Embedder and SDI Cable Driver 442Modelos Mini ConverterMini Converter UpDownCross HD Este modelo permite aumentar o disminuir la definición de señales SDI y HDMI. Es compatible con todos los formatos SD y HD, inclusive PAL y NTSC, hasta una resolución máxima de 1080p60, y ofrece además distintas opciones para la relación de aspecto. Cabe destacar que la entrada HDMI admite resoluciones de 1024 x 768, 800 x 600 y 640 x 480, generalmente utilizadas en equipos informáticos. Al desactivar la función de conversión, las salidas SDI y HDMI pueden emplearse como salidas derivadas para conectar otros equipos SDI o HDMI. Conectores 1 SDI IN Entrada SDI. El led situado junto al conector BNC se enciende al detectarse una señal sincronizada. Cuando ambas entradas están conectadas, la entrada SDI tiene prioridad. 2 SDI LOOP Salida derivada directa para la entrada SDI. 3 HDMI IN Entrada HDMI tipo A. El led situado junto al conector se enciende al detectarse una señal válida. 4 REF IN Entrada para señal de referencia. El led situado junto al conector indica su estado, según se describe a continuación: Blanco fijo – El formato de la señal de referencia coincide con el de salida. Blanco intermitente – El formato de la señal de referencia es válido pero no coincide con el de salida. 5 Puerto USB-C Permite conectar el conversor a un equipo Mac o Windows para utilizar el programa Blackmagic Converters Setup. También brinda la posibilidad de actualizar el sistema operativo interno de la unidad.

Salida SDI con conector BNC. 8 HDMI OUT Salida HDMI tipo A. 9 POWER +6 to 36V Entrada para fuente de alimentación de 6-36 voltios. El tornillo de sujeción permite evitar que el cable se desconecte accidentalmente. El led junto a la conexión se ilumina cuando el dispositivo recibe corriente eléctrica. SDI OUTSDI OUTHDMI INREF INSDI LOOPSDI INHDMI OUTPOWER+6 to 36V UpDownCross HD

443Modelos Mini ConverterInterruptores Los interruptores de este modelo brindan las siguientes opciones: Interruptor 1 – Activar / desactivar procesamiento Cuando el interruptor 1 se encuentra en la posición OFF, no se realiza ningún tipo de conversión, y la señal puede transmitirse mediante las salidas SDI o HDMI. En este caso, el formato coincide con el de la señal entrante. Cuando el interruptor 1 se encuentra en la posición ON, la función de conversión está activada. Los interruptores 4 a 8 determinan el formato de salida. Interruptor 2 – SDI 3G nivel A o B Cuando el interruptor 2 se encuentra en la posición OFF, el conversor transmite una señal SDI 3G nivel B. Cuando se encuentra en la posición ON, el conversor transmite una señal nivel A. De esta forma, se brinda compatibilidad con equipos que solo admiten un tipo de señal en particular. SUGERENCIA: Si ha conectado un equipo SDI 3G y el dispositivo no detecta la señal, cambie la posición del interruptor 2, ya que el nivel de la misma puede ser diferente. Interruptores 4 a 8 Estos interruptores permiten determinar el formato y el estándar de la señal transmitida. La configuración se indica en la base de la unidad. Ejemplo de configuración mediante los interruptores 444Modelos Mini ConverterSelección de formatos Formato Interruptor

1080PsF24 OFF ON OFF OFF ON 1080PsF25 OFF ON OFF ON OFF 1080PsF29.97 OFF ON OFF ON ON 1080PsF30 OFF ON ON OFF OFF 1080p23.98 OFF ON ON OFF ON 1080p24 OFF ON ON ON OFF 1080p25 OFF ON ON ON ON 1080p29.97 OFF ON ON ON OFF 1080p30 ON OFF OFF OFF ON 1080p50 ON OFF OFF ON OFF 1080p59.94 ON OFF OFF ON ON 1080p60 ON OFF ON OFF OFF 445Modelos Mini ConverterPrograma utilitario El programa Blackmagic Converters Setup permite configurar y actualizar el conversor. Cabe señalar que todos los ajustes se mantienen al apagar el dispositivo. Se puede acceder a estas opciones mediante las pestañas Video, Audio y About, situadas en la parte superior de la interfaz. Consulte el apartado Modificación de ajustes para obtener más información sobre la pestaña About. A continuación se muestran los ajustes disponibles en la pestaña Video. Seleccione una relación de aspecto en la pestaña Video del programa utilitario. Relación de aspecto para definición estándar Deje esta opción sin marcar para transmitir una señal estándar con una relación de 4:3. Marque la casilla si desea obtener una señal con una relación de 16:9. Por ejemplo, si la fuente tiene una relación de aspecto de 4:3, al dejar esta opción sin marcar, se transmite una señal que mantiene la relación original dentro de un cuadro 16:9. Sin embargo, si la fuente SD tiene una relación de 16:9, marque la casilla correspondiente para realizar la conversión. La relación de aspecto predeterminada para la señal transmitida es de 4:3. Sin embargo, es posible mantener una relación de 16:9 si es necesario marcando la opción correspondiente en la pestaña Video del programa utilitario. Relación de visualización 16:9Relación de aspecto 4:3 446Modelos Mini ConverterModelos Battery Converter Battery Converter SDI to HDMI Este modelo permite conectar equipos con tecnología SDI a una gran variedad de proyectores y monitores HDMI. Detecta automáticamente la definición de la señal y brinda la posibilidad de integrar canales de audio al realizar la conversión. Asimismo, incluye una batería integrada recargable y un armazón de aluminio de excelente calidad que protege las conexiones empotradas. Conexiones 1 Puerto mini-USB tipo B Permite conectar el dispositivo a un equipo informático Mac OS X o Windows para utilizar el programa Blackmagic Converters Setup. También sirve para actualizar el software interno del conector. 2 SDI IN Entrada SDI principal con conector BNC.

Salida SDI derivada con conector BNC. 4 HDMI Salida HDMI tipo A.

Permite activar o desactivar la batería. Cuando este interruptor se encuentra en la posición ON, el dispositivo continuará funcionando aun si se interrumpe el suministro eléctrico. Al colocarlo en la posición OFF, solo se utiliza la fuente de alimentación externa para no gastar la batería. El indicador luminoso situado cerca del interruptor permanece encendido cuando la batería se encuentra totalmente cargada. Este parpadea tres veces cuando el nivel de carga restante se sitúa entre 50 y 90 %, dos veces entre 10 y 50 %, y una vez si es menor de 10 %. 6 POWER +12V Entrada para fuente de alimentación de 12 voltios. SDI to HDMI Battery Converter HDMI USB SDI IN

447Modelos Battery ConverterDiagrama de bloques Battery Converter HDMI to SDI Este modelo permite obtener una señal SDI a partir de dispositivos HDMI tales como cámaras HDV y consolas de videojuegos, facilitando de este modo la transmisión de material audiovisual mediante cables de mayor longitud. Asimismo, brinda la posibilidad de añadir salidas SDI a ordenadores que disponen de conexiones HDMI. El dispositivo incluye una batería recargable, y el armazón de aluminio sirve de protección para las conexiones empotradas. Conexiones 1 Puerto mini-USB tipo B Permite conectar el dispositivo a un equipo informático Mac OS X o Windows para utilizar el programa Blackmagic Converters Setup. También sirve para actualizar el software interno del conector. 2 SDI OUT Salida SDI con conector BNC. 3 SDI OUT Salida SDI secundaria. 4 HDMI Entrada HDMI tipo A. CentralProcessor andFirmwareSDI InSDI Loop OutAutomaticSD/HD/3G-SDI Cable DriverAutomatic SD/HD/3G-SDI Cable EqualizerPowerBatteryMini USBHDMI Out12-31V Input HDMI to SDI Battery Converter HDMI USB SDI OUT

448Modelos Battery Converter5 ON BATT OFF Permite activar o desactivar la batería. Cuando este interruptor se encuentra en la posición ON, el dispositivo continuará funcionando aun si se interrumpe el suministro eléctrico. Al colocarlo en la posición OFF, solo se utiliza la fuente de alimentación externa para no gastar la batería. El indicador luminoso situado cerca del interruptor permanece encendido cuando la batería se encuentra totalmente cargada. Este parpadea tres veces cuando el nivel de carga restante se sitúa entre 50 y 90 %, dos veces entre 10 y 50 %, y una vez si es menor de 10 %. 6 POWER +12V Entrada para fuente de alimentación de 12 voltios. Diagrama de bloques Central Processor and Firmware SDI Out SDI Out Automatic

Cable Driver Mini USB HDMI In Power Battery 12-31V Input 449Modelos Battery ConverterAyuda Cómo obtener ayuda La forma más rápida de obtener ayuda es visitando las páginas de soporte técnico en el sitio web de Blackmagic Design, donde es posible acceder al material de apoyo más reciente. Página de soporte técnico de Blackmagic Design Las versiones más recientes del manual, el software de los dispositivos y el material de apoyo se encuentran disponibles en el centro de soporte técnico de Blackmagic Design: www.blackmagicdesign.com/es/support Foro de Blackmagic Design Este foro permite compartir ideas creativas y constituye un recurso útil para obtener más información sobre nuestros productos. Allí también es posible encontrar rápidamente respuestas de usuarios experimentados o suministradas por el personal de Blackmagic Design. Para acceder al foro, visite la página http://forum.blackmagicdesign.com. Cómo ponerse en contacto con Blackmagic Design Si no encuentra la ayuda que necesita, solicite asistencia técnica mediante el botón Enviar correo electrónico situado en la parte inferior de la página de soporte en nuestro sitio web. De manera alternativa, haga clic en el botón Soporte técnico local para acceder al número telefónico del centro de atención más cercano. Cómo comprobar la versión del software instalado Para comprobar la versión del programa utilitario instalado en el dispositivo, seleccione la opción About Blackmagic Converter Setup. En Mac OS X, ejecute el programa desde la carpeta de aplicaciones. Seleccione AboutBlackmagic Converter Setup en el menú de la aplicación para ver el número de la versión. En Windows 7, abra el programa mediante el ícono correspondiente en el menú Inicio. Haga clic en el menú Help y seleccione About Blackmagic Converter Setup para ver el número de la versión. En Windows 8, abra el programa mediante el ícono correspondiente en la página de inicio. Haga clic en el menú Help y seleccione About Blackmagic Converter Setup para ver el número de la versión. Cómo obtener las actualizaciones más recientes Luego de verificar la versión del software instalada en el dispositivo, visite nuestra página de soporte técnico para comprobar si hay actualizaciones disponibles. Aunque generalmente es recomendable descargar las versiones más recientes, evite realizar modificaciones al sistema operativo interno si se encuentra en medio de un proyecto importante. 450AyudaGarantía 12 meses de garantía limitada Blackmagic Design garantiza que los productos Mini Converter y Mini Converter Heavy Duty no presentarán defectos en los materiales o en su fabricación por un período de 36 meses a partir de la fecha de compra (a excepción de conectores, cables, ventiladores, módulos de fibra óptica, fusibles, teclados y baterías, cuya garantía por defectos materiales o de fabricación es de 12 meses a partir de la fecha de la compra). Blackmagic Design garantiza que el producto Battery Converter no presentará defectos en los materiales o en su fabricación por un período de 12 meses a partir de la fecha de compra. Si un producto resulta defectuoso durante el período de validez de la garantía, Blackmagic Design podrá optar por reemplazarlo o repararlo sin cargo alguno por concepto de piezas y/o mano de obra. Para acceder al servicio proporcionado bajo los términos de esta garantía, el Cliente deberá dar aviso del defecto a Blackmagic Design antes del vencimiento del período de garantía y encargarse de los arreglos necesarios para la prestación del mismo. El Cliente será responsable por el empaque y el envío del producto defectuoso al centro de servicio técnico designado por Blackmagic Design y deberá abonar las tarifas postales por adelantado. El Cliente será responsable de todos los gastos de envío, seguros, aranceles, impuestos y cualquier otro importe que surja con relación a la devolución de productos por cualquier motivo. Esta garantía carecerá de validez ante defectos o daños causados por un uso indebido o por falta de cuidado y mantenimiento. Blackmagic Design no tendrá obligación de prestar el servicio estipulado en esta garantía para (a) reparar daños provocados por intentos de personal ajeno a Blackmagic Design de instalar, reparar o realizar un mantenimiento del producto; (b) reparar daños resultantes del uso de equipos incompatibles o conexiones a los mismos; (c) reparar cualquier daño o mal funcionamiento provocado por el uso de piezas o repuestos no suministrados por Blackmagic Design; o (d) brindar servicio técnico a un producto que haya sido modificado o integrado con otros productos, cuando dicha modificación o integración tenga como resultado un aumento de la dificultad o el tiempo necesario para reparar el producto. ESTA GARANTÍA OFRECIDA POR BLACKMAGIC DESIGN REEMPLAZA CUALQUIER OTRA GARANTÍA, EXPRESA O IMPLÍCITA. POR MEDIO DE LA PRESENTE, BLACKMAGIC DESIGN Y SUS DISTRIBUIDORES RECHAZAN CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIALIZACIÓN O IDONEIDAD PARA UN PROPÓSITO PARTICULAR. LA RESPONSABILIDAD DE BLACKMAGIC DESIGN EN CUANTO A LA REPARACIÓN O SUSTITUCIÓN DE PRODUCTOS DEFECTUOSOS CONSTITUYE UNA COMPENSACIÓN COMPLETA Y EXCLUSIVA PROPORCIONADA AL CLIENTE POR CUALQUIER DAÑO INDIRECTO, ESPECIAL, FORTUITO O EMERGENTE, AL MARGEN DE QUE BLACKMAGIC DESIGN O SUS DISTRIBUIDORES HAYAN SIDO ADVERTIDOS CON ANTERIORIDAD SOBRE LA POSIBILIDAD DE TALES DAÑOS. BLACKMAGIC DESIGN NO SE HACE RESPONSABLE POR EL USO ILEGAL DE EQUIPOS POR PARTE DEL CLIENTE. BLACKMAGIC DESIGN NO SE HACE RESPONSABLE POR DAÑOS CAUSADOS POR EL USO DE ESTE PRODUCTO. EL USUARIO UTILIZA EL PRODUCTO BAJO SU PROPIA RESPONSABILIDAD. © Copyright 2018 Blackmagic Design. Todos los derechos reservados. Blackmagic Design, DeckLink, HDLink, Videohub Workgroup, Multibridge Pro, Multibridge Extreme, Intensity y Leading the Creative Video Revolution son marcas registradas en Estados Unidos y otros países. Todos los demás nombres de compañías y productos pueden ser marcas comerciales de las respectivas empresas a las que estén asociadas. 451Garantía安装操作手册 Blackmagic Converter
