JDWK907S6 - Capucha JUNO - Manual de uso y guía de instrucciones gratis

Marca	Juno
Modelo	JDWK907S6
Tipo de producto	Campana extractora
Uso	Doméstico, eliminación de olores de cocina
Alimentación eléctrica	220-240 V ~ 50 Hz
Número de velocidades	3 velocidades + modo intensivo temporizado (5 min)
Apagado diferido	Sí, 5 minutos
Iluminación	Integrada, reemplazo por servicio técnico
Distancia mínima de la placa de cocción	650 mm (o más según instrucciones de la placa de gas)
Filtro de grasa	Lavable en lavavajillas, limpieza cada 2 meses
Filtro de carbón	No lavable, reemplazo cada 4 meses
Mantenimiento exterior	Paño húmedo y detergente neutro
Clase de aislamiento	Clase I (toma de tierra obligatoria)
Corte omnipolar	Sí, interruptor con apertura ≥ 3 mm
Diámetro del conducto de evacuación	Mínimo 120 mm
Reparabilidad	Piezas de repuesto disponibles a través del servicio técnico
Reemplazo del cable de alimentación	Por el fabricante o servicio técnico autorizado
Manual	96 páginas, descarga gratuita en varios idiomas

Preguntas frecuentes - JDWK907S6 JUNO

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

La distancia mínima de seguridad es de 650 mm entre la placa de cocción y la campana. Si las instrucciones de la placa de gas especifican una distancia mayor, esta debe respetarse.

¿Cómo limpiar los filtros de grasa?

Los filtros de grasa deben limpiarse cada 2 meses (o más a menudo en caso de uso intensivo). Se pueden lavar en el lavavajillas o a mano con un detergente neutro.

¿Cuándo hay que reemplazar el filtro de carbón?

El filtro de carbón activo no es lavable ni regenerable. Debe reemplazarse aproximadamente cada 4 meses de funcionamiento, o con más frecuencia en caso de uso intensivo.

¿Qué hacer si el cable de alimentación está dañado?

No utilizar la campana. El reemplazo debe ser realizado exclusivamente por el fabricante o un servicio técnico autorizado para evitar cualquier riesgo de accidente.

¿Puedo usar la campana con una cocina de gas?

Sí, pero debe garantizar una ventilación suficiente de la habitación para evitar el retorno de los gases de combustión. La presión negativa no debe superar 0,04 mbar.

¿Cómo activar el apagado diferido (delay)?

Presione prolongadamente la tecla correspondiente (Delay) para activar el apagado automático después de 5 minutos. El icono de la velocidad parpadea. Para desactivar, presione la tecla de velocidad o apague el motor.

¿Por qué no se enciende la campana?

Verifique que la campana esté enchufada y que el interruptor general esté en posición de encendido. Si el problema persiste, el cable o un componente interno puede estar defectuoso; contacte al servicio técnico.

¿Cómo reemplazar la iluminación de la campana?

El reemplazo de la iluminación debe ser realizado por el servicio técnico autorizado. No intente hacerlo usted mismo.

¿Puede la campana funcionar sin conducto de evacuación exterior?

Sí, en modo recirculación con un filtro de carbón. En este caso, la campana aspira y filtra el aire antes de devolverlo a la habitación.

¿Cuáles son las velocidades disponibles?

La campana dispone de 3 velocidades (primera, segunda y tercera) más un modo intensivo temporizado (5 minutos) para fuertes emisiones de humo.

MANUAL DE USUARIO JDWK907S6 JUNO

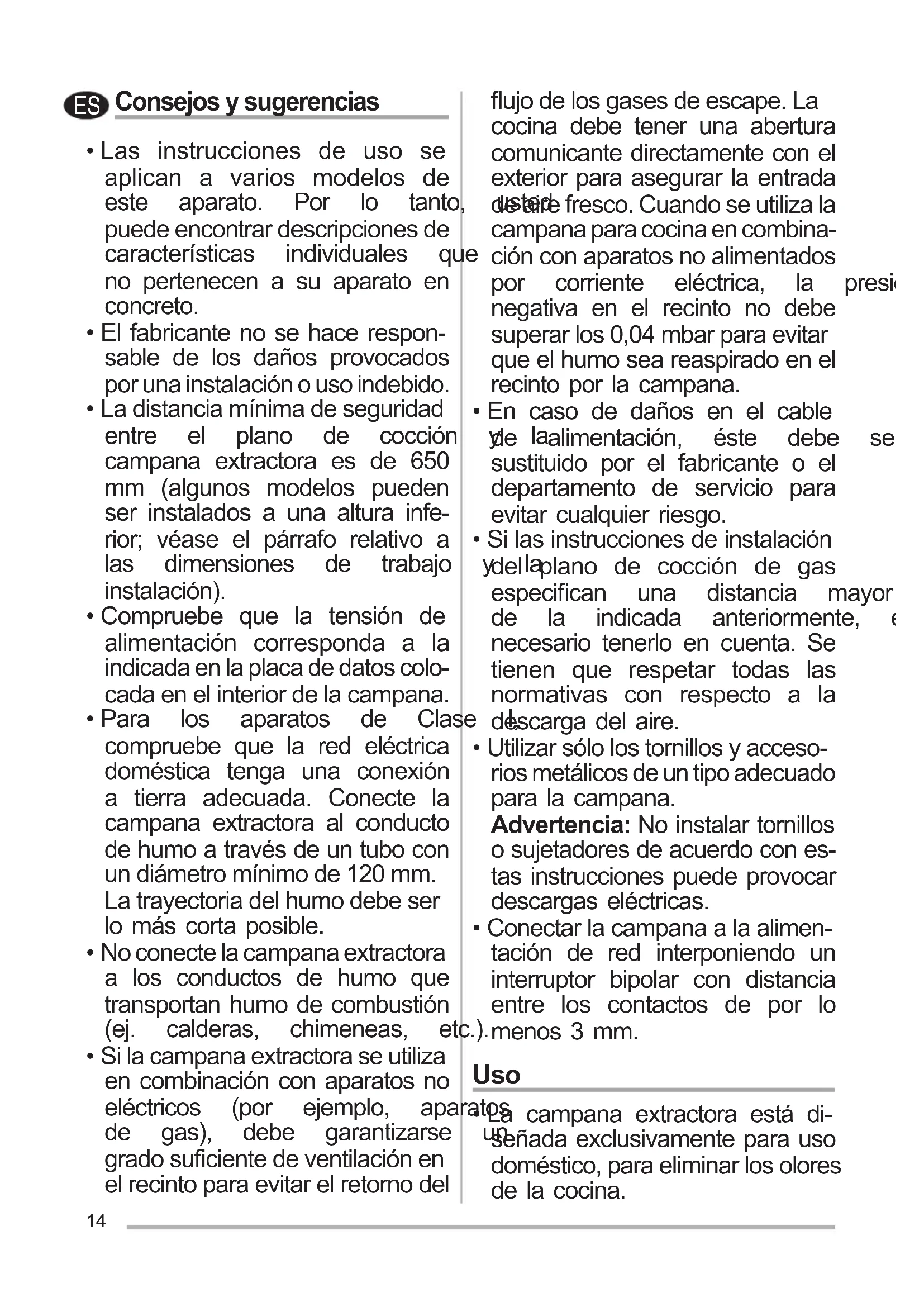

ES Consejos y sugerencias

Las instrucciones de uso se aplican a various modelos de este aparato. Por lo tanto,可以更好earunar descripiones decharacteristicaindividuesqueno pertenecen a su aparato en concreto.
- El fabricante no se hace responsable de los danios provocados por una instalacion o uso indebido.
- La distancia minima de seguidade entre el plano de cocción campana extractor es de 650 mm (algunos modelosULD ser instalados a una alta inferior; vexe el párafo relative a las dimensiones de trabajo instalación).
- Compruebe que la tension de alimentacion corresponda a la indicada en la placac de datos colocada en el interior de la campana.
- Para los aparatos de Cla disfruebe que la red electrica domesticaonga una conexión a tierra adecuada. Conecte la campana extractor al conductor de humano a工程技术 de un tubo con un diametro minimo de 120 mm. La trayectoria del humano debe ser lo más tarda possible.
- No connecte la campana extractor a los conductos de humano que transportan humano de combustión (ej. calderas, chimeneas, e
- Si la campana extractora se usa en combinacion con aparatos no electricos (por exemple, apa de gas), deben garantizarse grado suficiente de ventilacion en el recinto paraatar el returno del

fluo de los gases de escape. La cucina debe tener una abertura comunicante directamente con el exterior para asegurar la entrada defreshcreco. Cuando se utilizes a campana para cucina en combinacion con aparatos no alimentados por corriente electrica, la presi negativa en el recinto no debe superar los 0,04 mbar para evitar que el humano sea reaspirado en el recinto por la campana.

• En caso de danos en el cable de laalimentacion, este debe se sustituido por el fabricante o el departamento de service para evaporarequalquierriesgo.
• Si las instrucciones de instalacion ydellaplano de cocción de gas especialcan una distancia mayor de la indicada anteriormente, esnecessary tenerlo en cuenta. Se tenen que respetar todas las normativas con disrespect a la descarga del aire.
• Utilizar solo los tornillos y accesos metálicos de un tipo adecuado para la campana.

Advertencia: No instalar tornillos o susjetadores de acuerdo con estas instrucciones puede provocar descargas electricas.
- Conectar la campana a la alimentacion de red interponiendo un interruptor bipolar con distancia entre los contactos de por lo s. ).menos 3 mm.

Uso

La campana extractor está disuena exclusivamente para uso domestico, para eliminar los olores de la comida.

• Nunca utilizes la campana para finesdistinctosdeaquellos los que fue disnada.
• Nocede nunca llamas altas bajo la campana cuando está en configuracionmente.
• Ajuste la intensidad de la llama para dirigirla solo a la parte inferior del recipientte de asegurándose de que no llegue a los lados.
  Las freidoras deben ser controladas continually durante su uso: el aceite recalentado incendiarse.
• No realice flambeados bajo campana: se podra producir incendio.
• Este aparato puede ser Usedo por niños de edad no inferior a 8 años y por personas con reduidas capacities psicológicas, fisica y sensoriales o con experiencia o conocimiento inadequados, siempre que estén@cuidadosamente supervisados e instruidos sobre como utiliser de forma segura el equipo y lospeligos que implica. Asegúrese de que los niños no juguen con el aparato. La limpieza ymantenimiento parte del usuario no deben ser realizados por los niños, a menos que Sean supervisados.
• ATENCION: las partes accesibles peuvent calentarse mucho durante el uso de aparatos de cocción.

Mantenimiento

• El símbolo en el producto o en el embalaje indica que el producto no se debe considerar

un desecho domestico normal. El
parducto a eliminar se debeleara un centro de recogida apropiadopara el reciclado de equipos electricos y electronicos.Medienteeliminacion de este productode manera apropiada, se contribuye a evaporar consecuencias negativas
scipara el medio ambiente y para lasalud, que pudieran derivarse deuna eliminacion inadecka delproducto. Para obtener informacionas mas detalladas sobre elpuredclaje de este producto,ponerse encontacto con el ayuntamento,al serviceo local de eliminacion dedeschos o la Tienda donde secompré el producto.
- Apague o desconecte el aparato de la red electrica antes de cualquier operacion de limpiezasaso mantenimiento.
- Limpie y/o reemplace los filtros afterwards del periodo de tiempo especial加固 (peligro de incendio).
- El filtró de carbón activo, y pueda lavar ni regenerar, y sestone�能ear cada 4 meSES de funciona aproximamente, o con mayor Frequencia si se purliza muy frecuentemente (W).

• Los filtros de grasas deben limpiarse cada 2erahes de operacion, o con mayorficuencia siseutilizan muyfrecuentemente y sepuiden lavar en el lavavajillas (Z).

• Limpie la campana con un pañohúmedo y un detergentesuave.

Mandos

※

ABCD

1
2
3i
1
1

Tecla Función

A	Enciende y apaga la instalación de iluminación a la(Maxima) intensidad con una breve presión de la tecla. Se pueda activar desdeequalquier velocidad.
	Delay Sirve para completarlaeliminación de olores residuales. Se pueda activar desuedelquialvelocidad. Con una presión prolongadaactiva elapagado automáticoretardado5minutos. Cu- do estáactivo, elicono de parpadea. Se desactiva presionando la tecla de la velocidad, ap- el motor.
B	Breve presión.Enciende y apaga el mo- tor de aspiracióna laprimera velocidad.
C	Breve presión.Enciende y apaga motor de aspiracióna lasegunda velocidad.
D	Breve presión.Enciende el motor de aspiracióna latercera velocidad. La presiónlasegunda vez,activa locidad INTENSIVA temporizada minutos, al finalde loscuales la cam- pana se apaga automáctamente.Esta funciónes adecuada para打架ar las 最iminas emisionedeshumos de cocción. Al pulsar de nuevo la tecla D se desactiva el modo INTENSIVO y se apaga elmotor.

Iluminación

• Para la sustitución ponerse en contacto con la Asistencia Técnica ("Para la compra dirigirse a la asistencia técnica").
