Merkki	Juno
Malli	JDWK907S6
Tuotetyyppi	Liesituuletin
Käyttötarkoitus	Kotitalouskäyttöön, keittiön hajujen poistoon
Sähkönsyöttö	220-240 V ~ 50 Hz
Nopeuksien lukumäärä	3 nopeutta + ajastettu tehotila (5 min)
Viivästetty sammutus	Kyllä, 5 minuuttia
Valaistus	Sisäänrakennettu, vaihto huoltopalvelun kautta
Vähimmäisetäisyys keittotasoon	650 mm (tai enemmän kaasutason ohjeiden mukaan)
Rasvasuodatin	Konepestävä, puhdistus 2 kuukauden välein
Hiilisuodatin	Ei pestävä, vaihto 4 kuukauden välein
Ulkopinnan hoito	Kostea liina ja neutraali pesuaine
Eristysluokka	Luokka I (maadoitus pakollinen)
Kaikkinapainen katkaisu	Kyllä, katkaisija, jonka avaus ≥ 3 mm
Poistoputken halkaisija	Vähintään 120 mm
Korjattavuus	Varaosat saatavilla huoltopalvelun kautta
Virtajohdon vaihto	Valmistajan tai valtuutetun huoltopalvelun toimesta
Käyttöohje	96 sivua, ilmainen lataus useilla kielillä

Usein kysytyt kysymykset - JDWK907S6 JUNO

Mikä on liesituulettimen ja keittotason välinen vähimmäisetäisyys?

Turvaetäisyys on 650 mm keittotason ja liesituulettimen välillä. Jos kaasutason ohjeet määrittelevät suuremman etäisyyden, sitä on noudatettava.

Miten rasvasuodattimet puhdistetaan?

Rasvasuodattimet on puhdistettava 2 kuukauden välein (tai useammin, jos käyttö on runsasta). Ne voidaan pestä astianpesukoneessa tai käsin neutraalilla pesuaineella.

Milloin hiilisuodatin on vaihdettava?

Aktiivihiilisuodatinta ei voi pestä eikä regeneroida. Se on vaihdettava noin 4 kuukauden välein tai useammin, jos käyttö on runsasta.

Mitä tehdä, jos virtajohto on vaurioitunut?

Älä käytä liesituuletinta. Vaihdon saa suorittaa ainoastaan valmistaja tai valtuutettu huoltopalvelu onnettomuusriskin välttämiseksi.

Voinko käyttää liesituuletinta kaasulieden kanssa?

Kyllä, mutta sinun on taattava huoneen riittävä ilmanvaihto palokaasujen takaisinvirtauksen estämiseksi. Alipaine ei saa ylittää 0,04 mbar.

Miten viivästetty sammutus (delay) aktivoidaan?

Pidä vastaavaa painiketta (Delay) painettuna aktivoidaksesi automaattisen sammutuksen 5 minuutin kuluttua. Nopeuden kuvake vilkkuu. Poistaaksesi toiminnon, paina nopeuspainiketta tai sammuta moottori.

Miksi liesituuletin ei käynnisty?

Tarkista, että liesituuletin on kytketty ja että pääkytkin on päällä-asennossa. Jos ongelma jatkuu, johto tai sisäinen komponentti voi olla viallinen; ota yhteys huoltopalveluun.

Miten liesituulettimen valaistus vaihdetaan?

Valaistuksen vaihto on annettava valtuutetun huoltopalvelun tehtäväksi. Älä yritä tehdä sitä itse.

Voiko liesituuletin toimia ilman ulkoista poistoputkea?

Kyllä, kiertoilmatilassa hiilisuodattimen kanssa. Tällöin liesituuletin imee ja suodattaa ilman ennen sen palauttamista huoneeseen.

Mitkä nopeudet ovat käytettävissä?

Liesituulettimessa on 3 nopeutta (ykkös-, kakkos- ja kolmosnopeus) sekä ajastettu tehotila (5 minuuttia) voimakkaiden savupäästöjen varalta.

KÄYTTÖOHJE JDWK907S6 JUNO

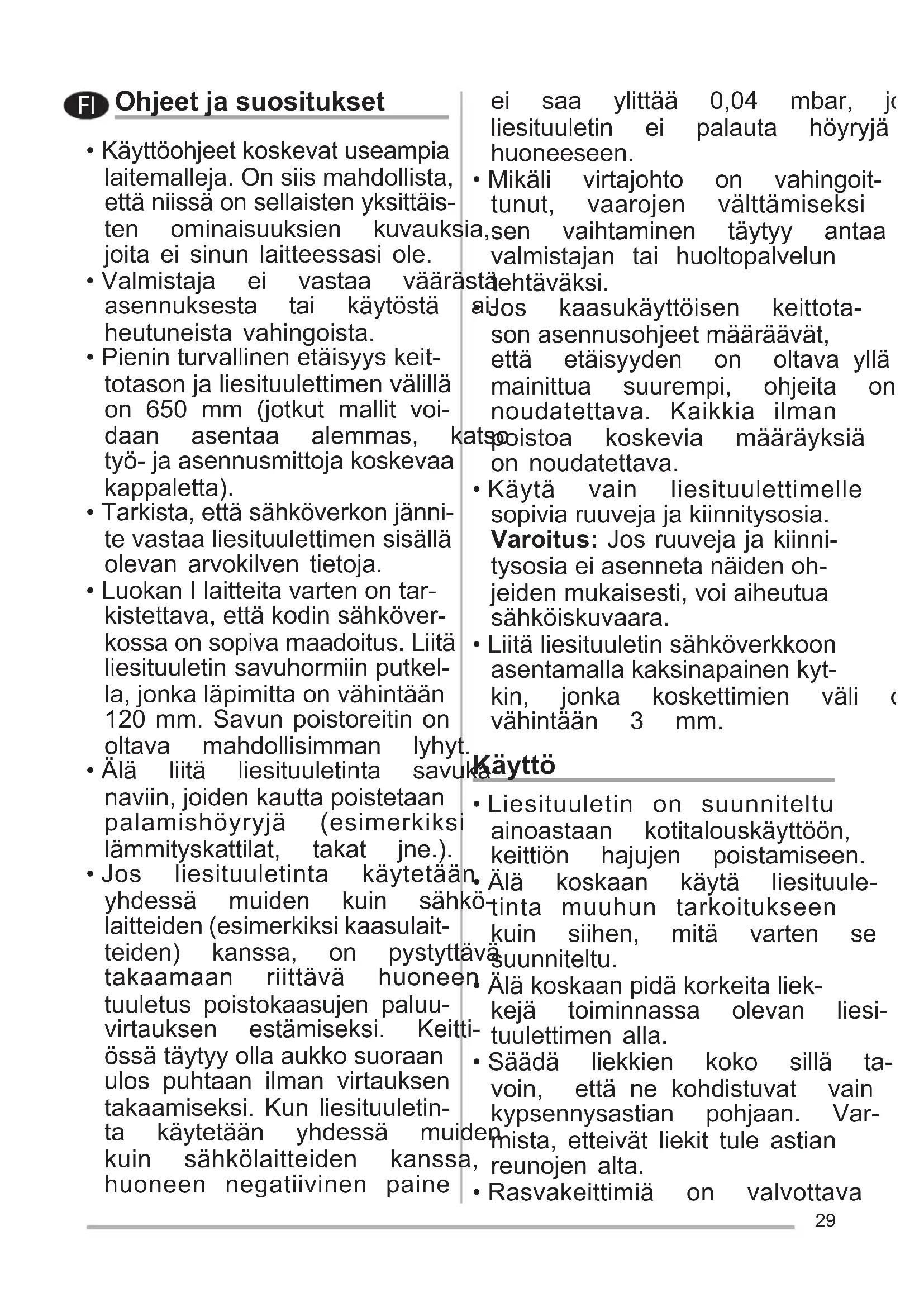

Ohjeet ja suosituukset

Käyttoohjeet koskevat useampia laitemalleja. On siis mahdolista, etta niissä on sellaisten yksittäisten ominaisuuksien kuvauks joita ei sinun laitteessasi ole.
- Valmistaja ei vastaa värästähtäväksi.

asennuksesta tai kaytostahheituneista vahingoista.

• Pienin turvallinen etäisyys keittotason ja liesituulettimen valillä on 650 mm (jotkut mallit voidaan asentaa alemmas, lyö- ja asennusmittoja koskevaa kappaletta).
• Tarkista, etta sahkoverkon jannite vastaa liesituulettimen sisallä olevan arvokilven tietoja.
• Luokan I laitteita varten on tarkistettava, etta kodin sahkoverkossa on sopiva maadoitus. Liitä liesituuletin savuhormiin putkella, jonka lapimitta on vahintään 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt.
• Alä liitä liesituuletinta savukaaytto

naviin, joiden kautta poistetaan palamishöyryjä (esimerkiki lämmityskattilat, takat jne.).

• Jos liesituuletinta käytetäär yhdessä muiden kuin sahk laitteiden (esimerkiki kaasulaitteiden) kanssa, on pystyttä

takaamaan riittävā huoneertuuletus poistokaasujen paluuvirtauksen estämiseksi. Keitt

össä tāytyy olla aukko suoraan
ulos puhtaan ilman virtauksent
takaamiseksi. Kun liesituuletinta kāytetaän yhdessä muic
kuin sāhkölaitteiden kanssa
huoneen negatiivinen paine

ei saa ylittä 0,04 mbar, jo liesituuletin ei palauta hóryjá huoneeseen.
Mikali virtajohto on vahingoit-tunut, vaarojen valttamiseksi a, sen vaihtaminen taytyy antaa valmistajan tai huoltopalvelun staehtavaksi.

aidos kaasukaytöisen keittotason asennusohjeet märävät,etta etaisyyden on oltava yllamainittua suurempi, ohjeita on noudatettava. Kaikkia ilmanatspoistoa koskevia märäryksiäon noudatettava.

Käytä vain liesituulettimelle
sopivia ruuveja ja kiinnitysosia.
Varoitus: Jos ruuveja ja kiinnitysosia ei asenneta naiden ohjeiden mukaisesti, voi aiheutua sahköiskuvaara.
- Liitta liesituuletin sahkoverkoon asentamalla kaksinapainen kytkin, jonka koskettimien vali vahintaan 3 mm.

Kaytto

• Liesituuletin on suunniteltu ainoastaan kotitalouskäyttoön, keittön hajujen poistamiseen.
  Alä koskaan kaytä liesituule-Ko-tinta muuhun tarkoitukseen kuin siihen, mitä varten se suunniteltu.
  Alä koskaan pidä korkeita liek- kejä toiminnassa olevan liesi- tuulettimen alla.
  Säädä liekkien koko sillä tavoin, että ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian, reunojen alta.
  Rasvakeittimä on valvottava

jatkuvasti kayton aikana: kuumentunut oljy voip palamaan.

• Alä liekitä liesituulettimense voi aiheuttaa tulipalon.
• Alle 8-vuotiaat lapset ja psyyk-kisesti, fyysisesti tai sensorisesti rajoitteiset henkilöt tai kokemattomat ja taitamattomat henkilötsaavat käyttaa tata laitetta vain, jos heita valvotaan ja heille onannetu tiedot laitteen turvallisesta käytostä ja siihen liittyvistvaaroista. Varmista, etteivat lapset paase leikkimään laitteella Lapset eivat saa tehdä käyttajan puhdistus- ja huoltotoimenpiteitä ilman valvontaa.
• "HUOMIO: Kosketettavissa olevat osat voivat tulla kuumiki keittolaitteiden käytön aikana".

Huolto

• Merkki Tuotteessa tai sen pakkauksessa osoittaa, etta tuotetta ei saa havittä ravallisen kotitalousjätteen mukana. Tuote täytyy toimittaa asianmukaiseen sähköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, etta tuote havitetä oikealla ravalla, on mahdolista auttaa välttamaän ympäristöä ja henkilöden terveyttuuhkaa via haittavaikutuksia, joita v syntyä vaäränlaisesta havittämisetä. Lisatietoja tuotteen kierrattämisetäaat paikallsilta viranomaisilta, paikallsestaj tehuollosta tai likkeestä, jostuote on ostetu.

yliSammuta laite tai kytke set tyasahkoverkosta ennen minkaan puhdistus- tai huoltotoimenpiallaeen aloittamista.

• Puhdista ja/tai vaihda suodat timet maäratyn ajan kuluttua (tulipalovaara).
  -Aktiivihilisuodattimia ei voipesta eikä regeneroida, ne taytyvaihtaa noin 4 kuukauden kayton jälkeen tai useammin,Jos laitetta kaytetäan paljon (W).

hyvin Rasvasuodattimet taytyy puhdistaa aina 2 kuukauden kayton jälkeen tai useammin,Jos laitetta kaytetaan paljon. Ne voidaan pestä astianpesukoneessa (Z).

malla, etta tuote havitetaanPuhdista liesituuletin kostealla oikealla tavalla, on mahdolista liinalla ja neutraalilla pesunesauttaa valttamaan ymparisto teell.

ja henkilöiden terveyttä uhkaa
via haittavaikutuksia, joita voi
syntyä väränlaisesta havittä
misestä. Lisatietoja tuotteen
kierrattämisetäaat paikallsilta
viranomaisila, paikallsista jatehuollosta tai liikkeestä, jostatuote on ostetu.

Kytkimet

Painike	Toiminto
A	Lyhyellä painalluksella sytyttä/ somuttaa valaistuksen suurimmalla te-holla. Voidaan aktivoida millä tahansa nopeudella.
	Ajastus Sopii jäännöshajujen poistamiseen. Voidaan aktivoida millä tahansapeudella. Pitämällä painettuna automaattisen 5 minuutin kuluttua tapahtuvan sammumisen. Nopeusku-vake vilkkuu toiminon ollessa päällä.Toiminto poistetaan käytösta painamalla nopeuspainiketta, sammuttamalla moottori.
B	Lyhyt painallus. Käynnistää ja muttaa imumoottorin ensimmäisellä nopeudella.
C	Lyhyt painallus. Käynnistää ja smmut-taa imumoottorin toisella nopeudella.
D	Lyhyt painallus. Käynnistää imum- torin kolmannella nopeudella. Kun painiketta painetaan toisen kerrank käynnistää TEHONOPEUDEN 6 nuutin ajaksi, minkä jälkeen liesituuletin sammuu automaattisesti. Toiminto soveltuu käytettväksi kun savua on paljon. Painamalla uudelleen painiketta D rapa TEHONOPEUS poistetaan käytöstä ja moottori sammuu.

Valaistus

Vaihtoa varten ota yhteys huoltopalveluun ("Hankintaa varten ota yhteys huoltopalveluun").
