JDWF903E5 - Capucha JUNO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	JUNO
Modelo	JDWF903E5
Uso	Doméstico
Versión de instalación	Aspirante (evacuación exterior) o filtrante (reciclaje interior)
Alimentación eléctrica	220-240 V, frecuencia 50/60 Hz (verificar la placa de características)
Distancia mínima (cocina eléctrica)	50 cm
Distancia mínima (cocina de gas o mixta)	65 cm (o más si lo especifica el fabricante de la cocina)
Filtro antigrasa	Lavable a mano o en lavavajillas (ciclos de baja temperatura); limpieza mensual
Filtro de carbón activo (tipo 20 Long Life)	Lavable cada 2 meses con agua caliente o en lavavajillas a 65°C; reemplazar el cojín cada 3 años
Filtro de carbón activo (tipo 15)	No lavable, reemplazo periódico
Iluminación	Halógeno 12 V, 20 W máx., casquillo G4 (sistema de iluminación abierto)
Controles	Panel de control con interruptor de iluminación (ON/OFF) y selector de velocidad del motor (3 velocidades: mín., media, máx.)
Número de velocidades de aspiración	3
Tipo de montaje	De pared
Anchura	90 cm (estimación según modelo JDWF903E5)
Peso neto	Aproximadamente 15 kg (estimación para campana de este tamaño)
Mantenimiento	Limpieza regular interior/exterior con paño húmedo y detergente líquido neutro; no usar alcohol ni abrasivos
Seguridad	Desconectar antes de cualquier intervención; usar guantes de trabajo; no flamear debajo de la campana
Reparabilidad	Filtro de carbón reemplazable; bombillas reemplazables; piezas disponibles a través del servicio técnico autorizado

Preguntas frecuentes - JDWF903E5 JUNO

¿Cuál es la distancia mínima entre la campana y la cocina?

Para una cocina eléctrica, la distancia mínima es de 50 cm. Para una cocina de gas o mixta, es de 65 cm. Si las instrucciones de su cocina especifican una distancia mayor, siga esas.

¿Cómo limpiar el filtro antigrasa?

El filtro antigrasa debe limpiarse una vez al mes. Puede lavarlo a mano con un detergente no agresivo o en lavavajillas a baja temperatura en un ciclo rápido. Atención: el lavado en lavavajillas puede provocar decoloración, pero el rendimiento de filtración sigue siendo el mismo.

¿Cómo mantener el filtro de carbón?

Existen dos tipos de filtros de carbón: el tipo 20 Long Life (lavable) y el tipo 15 (no lavable). Para el tipo 20, límpielo cada dos meses con agua caliente o en lavavajillas a 65°C, luego seque el cojín en el horno a 100°C durante 10 minutos. Reemplace el cojín cada 3 años. Para el tipo 15, simplemente reemplácelo cuando esté saturado.

¿Puedo usar la campana en modo reciclaje sin evacuación exterior?

Sí, la campana se puede usar en modo filtrante con un filtro de carbón activo. En este caso, el aire se recicla en la habitación después de la filtración. Asegúrese de instalar el o los filtros de carbón adecuados.

¿Cómo reemplazar la bombilla de iluminación?

Primero desconecte la campana. Espere a que las lámparas se enfríen. Use solo lámparas halógenas 12 V - 20 W máx. - G4 adecuadas para un sistema de iluminación abierto. Evite tocar la bombilla con las manos para evitar dañarla.

¿Qué hacer si la campana ya no funciona?

Primero verifique la alimentación eléctrica (enchufe, fusible, disyuntor). Asegúrese de que la campana esté correctamente enchufada y que los controles estén en posición de encendido. Si el problema persiste, contacte al servicio técnico autorizado. No intente reparar el aparato usted mismo.

¿Con qué frecuencia debo limpiar la campana?

Limpie el exterior e interior de la campana regularmente, al menos con la misma frecuencia que limpia el filtro antigrasa (una vez al mes). Use un paño húmedo con detergente líquido neutro. No use nunca alcohol ni productos abrasivos.

¿Puedo flamear alimentos debajo de la campana?

No, está formalmente prohibido flamear alimentos debajo de la campana. Las llamas libres pueden dañar los filtros y provocar un incendio. Vigile siempre las frituras para evitar que el aceite sobrecalentado se incendie.

¿Cómo instalar la campana correctamente?

La instalación debe ser realizada por un profesional calificado. Respete las distancias mínimas indicadas. No conecte la campana al circuito eléctrico antes de finalizar el montaje. Use los tornillos y fijaciones proporcionados. Para las versiones aspirantes, el conducto de evacuación no debe compartirse con otros aparatos de combustión.

¿Cuáles son los riesgos si no limpio regularmente la campana?

La falta de mantenimiento, especialmente de los filtros de grasa, puede conllevar riesgos de incendio. Las grasas acumuladas son inflamables. Además, el motor puede dañarse. Siga imperativamente las instrucciones de limpieza y reemplazo de los filtros.

MANUAL DE USUARIO JDWF903E5 JUNO

ES Campana Manual de instrucciones 20

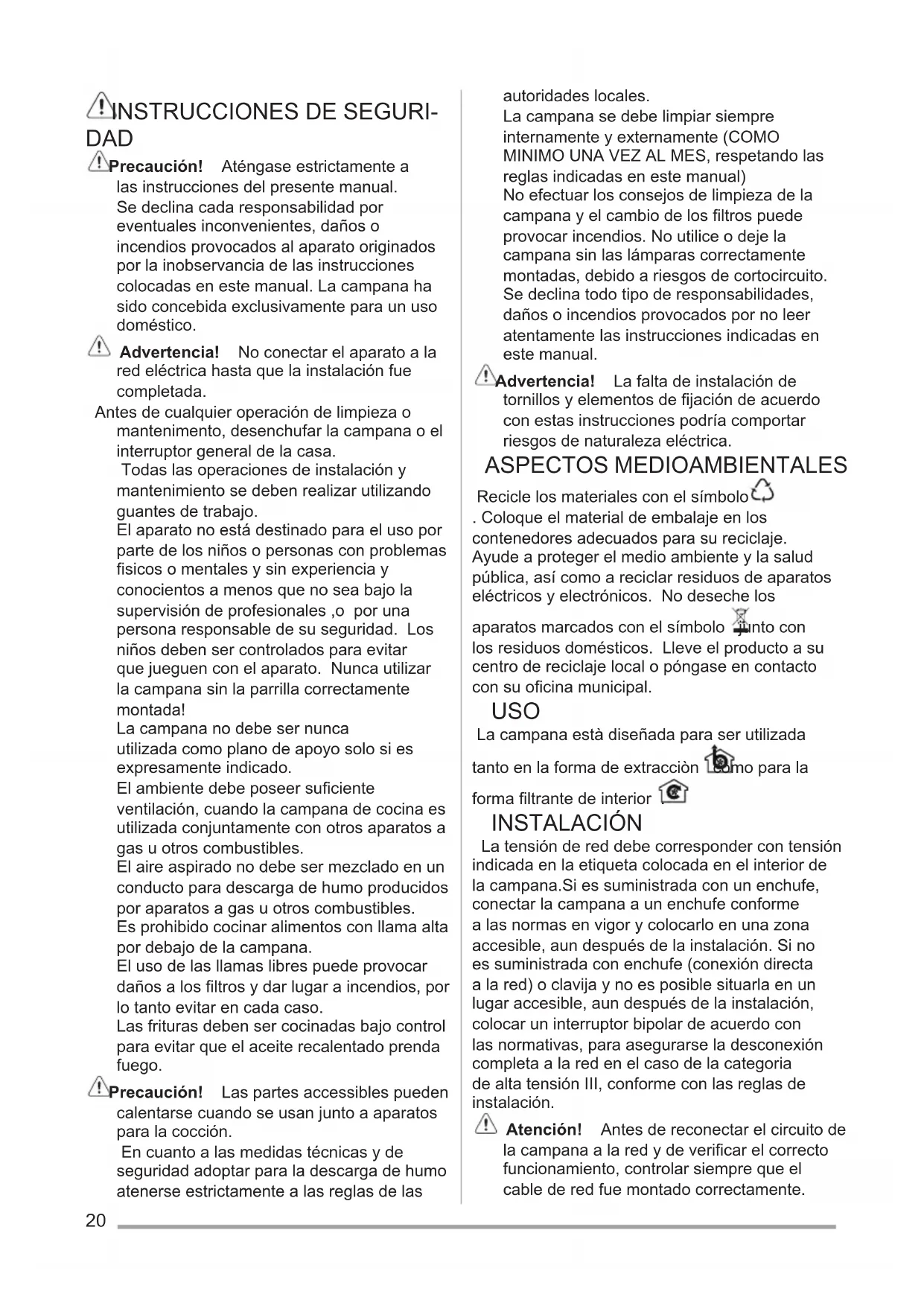

INSTRUCCIONES DE SEGURIDAD

!Precaución! Aténgase estRICTamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales,inconvenientes,danos o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana hasido concebida exclusivamente para un uso dométrico.

! Advertencia! No conectar el aparato a la red electrica hasta que la instalacion fue completada.

Antes de cualquier operación de limpieza o mantenimiento, desenchufar la campana o el interruptor general de la casa.

Todas las operaciones de instalacion y mantenimiento se deben realizar utilizing guantes de trabajo.

El aparato no está destinado para el uso por parte de los niños o personas con problemas fisicos o mentalares y sin experiencia y conocimientos a menos que no sea bajo la supervisión de profesiones, o por una persona responsable de su seguridad. Los niños deben ser controlados paraatar que juguen con el aparato. Nunca utilizing la campana sin la parrilla correctamente montada!

La campana no debe ser nunca realizada como plano de apoyo solo si es expresamente indicado.

El ambiente debe poseer suficiente ventilacion, cuando la campana de cocina es realizada conjuntamente con除外 aparatos a gas u除外 combustibles.

El aire aspirado no debe ser mezclado en un conductor para descarga de homo producidos por aparatos a gas u或者其他 combustibles.

Es prohibido cocinar alimentos con llama alta por debajo de la campana.

El uso de las llamas libres puede provocar daños a los filtros y dar lugar a incendios, por lo tanto evaporar en cada caso.

Las frituras deben ser cocinadas bajo control para evaporar que el aceite recalentado prenda fuego.

!Precaución! Las partes accesibles能把 calentarse cuando se uses unto a aparatos para la cocción.

En cuando a las medidas sociales y de seguridad adoptar para la descarga de humo atenerse estRICTamente a las reglas de las

La campana se debe limpiar siempre internamente y externamente (COMO MINIMO UNA Vez AL MES, respetando las reglas indicadas en este manual) No efectuar los consejos de limpieza de la campana y el cambio de los filtros puede provocar incendios. No utilise ocede la campana sin las lámparas correctamente montadas,defer a riesgos de cortocircuito. Se declina todo tipo de responsabilitades, daños o incendios provocados por no leer atentamente las instrucciones indicadas en este manual.

!Advertencia! La falta de instalacion de tornillos y elementos de fijacion de acuerdo con estas instrucciones podria comportar riesgos de naturaleza electrica.

ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo. Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salute Pública, asi como a reciclar residuos de aparatos electricos y electrónicos. No deseche los

aparatos marcados con el símbolo 🚨 unto con los residuos domesticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

USO

La campana está disenada para ser realizado tanto en la forma de extracción como para la

formula filtrante de interior

INSTALLACION

La tensión de red debe corresponder con tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun.afteres de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun.afteres de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoria de alta tensión III, conforme con las reglas de instalación.

Atencion! Antes de reconectar el circuito de la campana a la red y de verificar el correcto funciona, controlar siempre que el cable de red fue montado correctamente.

La distancia minima entre la superficie de cocccion y la parte mas baja de la campana no debe ser inferior a 50cm en el caso de cocinas electricas y de 65cm en el caso de cocinas a gas o mixtas. Si las instrucciones para la instalacion del dispositivo para cocinar con gas especfican una distancia mayor, hay que tenerlo en consideracion.

MANTENIMIENTO

! Atencion! Antes de该如何 operacion de limpieza o mantenimiento, retire la campana de la red electrica desconectando el enchufe o desconectando el interruptor general de la casa.

La campana debe ser limpiada con fecuencia tanto externamente como internamente (con la mesma fecuencia con la que se realiza el mantenimiento de los filtros de grasa). Para la limpieza, utilise un paño impregnado de detergente liquido neutro. No utilise productos que contengan abrasivos. jNO UTILICE ALCOHOL!

!Atencion! De no observarse las instrucciones dadas para limiar el aparato y sustituir el filtro, poder producirse un incendio. El fabricante recomienda leeras y respetarlas atentamente. El fabricante no se hace responsable por los daños al motor o los incendios provocados en el aparato bajo a intervenciones deostenimiento incorrectas o al incumplimiento de las normas de seguridad proportionadas.

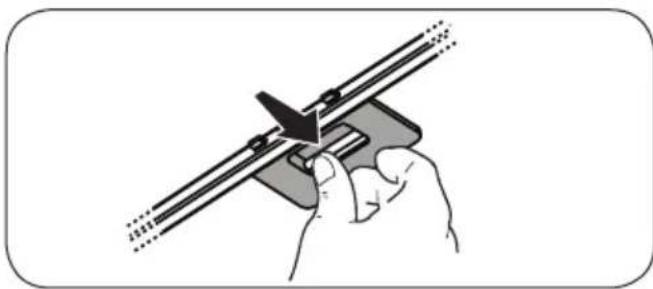

Filtro antigrasa - El filtro antigrasa debe limpiarse una vez al mes con detergentes no agresivos,manualmente o bien en lavavajillas a bajas temperatas y con ciclo breve. Con el lavado en el lavavajilla el filtro antigrasa metalico pueda destenirse pero sus caracteristicas de filtrado no cambian absolutamente.

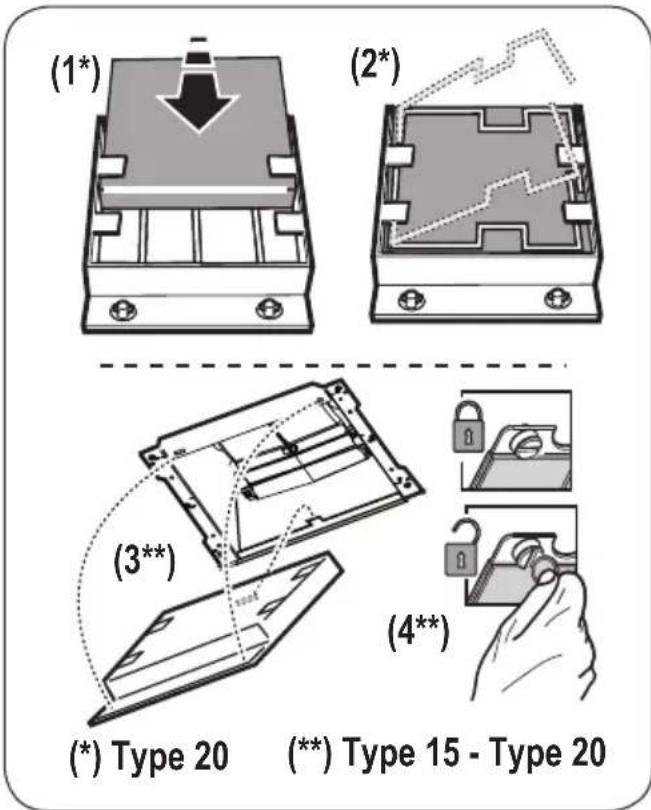

Filtro al carbón activo - Type 20 LONG LIFE - Filtro al carbón activo lavable

El filtro al carbón能把 lavarse cada dosPEGs con agua caliente y detergentes adequados o en lavavajillas a 65^ (en caso de lavado con lavavajillas, realice el ciclo de lavado completo sin platos en el interior.). Quite el agua que haya quedado en el filtró sin estropearlo, cuando quite el almohadillado situado en el interior del armazon de plastico ypongalo en el hora a 100^ durante diezcretas para secarlocompletamente. Bombie el almohadillado cada 3 años y cada vez que el pano se estropee.

Type 15 - Filtro al carbón activo NO lavable La saturación del carbón activado ocurre desdeda mas o menos tiempo de uso prolongado,dependiendo del tipo de comida y de la regularidad de limpieza del filtro de grata. Enequalquier caso esnecessary sustituir el cartucho al menos cada 4meses.

NO puede lavarse o reciclarse.

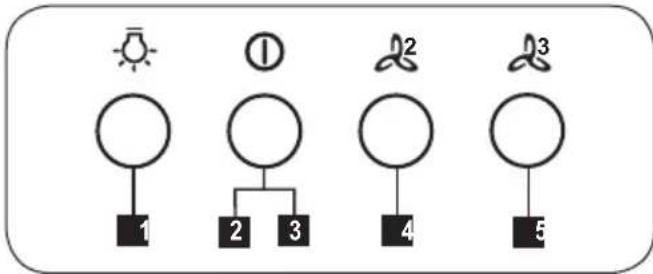

MANDOS

La campana está dotada de un panel de mandos con control de las velocidades de aspiración y control de encendido de la luz para la iluminación del plano de coccción.

Usar la potencia de aspiracion mayor en caso de particular concentracion de vapores de cocina. Aconcejamos de encender la aspiracion 5制动os antes de起初 a cocinar y partirla en direccion porthers 15制动os aproximamente.

1. ON/OFF luces.
2. OFF motores.
3. • 1. • 1. Potencia de aspiracion minima (3), media (4), maxima (5).

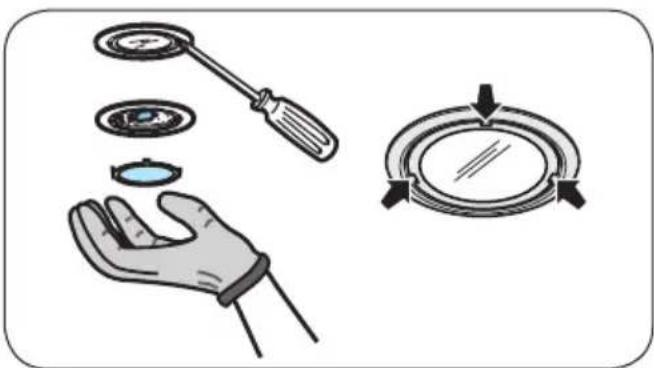

ILUMINACION

Desconecte el aparato de la red electrica.

!Atencion! Antes de tocar las lamparas asegurese de que esten frias.

Utilizar solo lámparas halógenas de 12V - 20W max - G4 (Adecuada para su uso en luminaria abierta) prestando atencion en no tocarlas con las manos.

1! INSTRUÇÉS DE SEGURANÇA

PREOCUPAÇÖES AMBIENTAIS

Para a limpeza use um pano umedecido com detergentes liquidos neutros. Evite o uso de produits contendo abrasivos. NAO UTILIZE ALCOOL!
