Produkttyp	Küchenhaube
Marke	JUNO
Modell	JDWF903E5
Verwendung	Haushalt
Installationsversion	Abluft (Außenabführung) oder Umluft (Innenumwälzung)
Stromversorgung	220-240 V, 50/60 Hz (Typenschild beachten)
Mindestabstand (Elektroherd)	50 cm
Mindestabstand (Gas- oder Mischherd)	65 cm (oder mehr, wenn vom Hersteller des Herdes angegeben)
Fettfilter	Hand- oder spülmaschinenwaschbar (Niedrigtemperaturprogramm); monatliche Reinigung
Aktivkohlefilter (Typ 20 Long Life)	Alle 2 Monate mit heißem Wasser oder in der Spülmaschine bei 65°C waschbar; Polsterscheibe alle 3 Jahre ersetzen
Aktivkohlefilter (Typ 15)	Nicht waschbar, regelmäßiger Austausch
Beleuchtung	Halogen 12 V, max. 20 W, Sockel G4 (offenes Beleuchtungssystem)
Bedienung	Bedienfeld mit Lichtschalter (EIN/AUS) und Motor-Drehzahlwähler (3 Stufen: min, mittel, max)
Anzahl der Abluftstufen	3
Montageart	Wandmontage
Breite	90 cm (Schätzung basierend auf Modell JDWF903E5)
Nettogewicht	Ca. 15 kg (Schätzung für Haube dieser Größe)
Wartung	Regelmäßige Innen- und Außenreinigung mit feuchtem Tuch und neutralem Flüssigwaschmittel; keinen Alkohol oder Scheuermittel verwenden
Sicherheit	Vor jedem Eingriff Netzstecker ziehen; Arbeitshandschuhe tragen; nicht unter der Haube flambieren
Reparierbarkeit	Aktivkohlefilter austauschbar; Lampen austauschbar; Ersatzteile über autorisierten Kundendienst erhältlich

Häufig gestellte Fragen - JDWF903E5 JUNO

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Herd?

Bei einem Elektroherd beträgt der Mindestabstand 50 cm. Bei einem Gas- oder Kombiherd beträgt er 65 cm. Wenn die Anweisungen Ihres Herdes einen größeren Abstand vorschreiben, befolgen Sie diese.

Wie reinigt man den Fettfilter?

Der Fettfilter sollte einmal im Monat gereinigt werden. Sie können ihn von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur im Kurzprogramm waschen. Hinweis: Das Waschen in der Spülmaschine kann zu Verfärbungen führen, die Filterleistung bleibt jedoch unverändert.

Wie pflegt man den Aktivkohlefilter?

Es gibt zwei Arten von Aktivkohlefiltern: den Typ 20 Long Life (waschbar) und den Typ 15 (nicht waschbar). Beim Typ 20 reinigen Sie ihn alle zwei Monate mit heißem Wasser oder in der Spülmaschine bei 65°C und trocknen das Polster dann im Backofen bei 100°C für 10 Minuten. Ersetzen Sie das Polster alle 3 Jahre. Beim Typ 15 ersetzen Sie ihn einfach, wenn er gesättigt ist.

Kann ich die Haube im Umluftbetrieb ohne Außenabluft verwenden?

Ja, die Haube kann im Umluftbetrieb mit einem Aktivkohlefilter verwendet werden. In diesem Fall wird die Luft nach der Filterung in den Raum zurückgeführt. Achten Sie darauf, den oder die passenden Aktivkohlefilter zu installieren.

Wie tauscht man die Beleuchtungslampe aus?

Ziehen Sie zuerst den Netzstecker der Haube. Warten Sie, bis die Lampen abgekühlt sind. Verwenden Sie nur Halogenlampen 12 V - max. 20 W - G4, die für ein offenes Beleuchtungssystem geeignet sind. Vermeiden Sie es, die Lampe mit den Händen zu berühren, um Beschädigungen zu vermeiden.

Was tun, wenn die Haube nicht mehr funktioniert?

Überprüfen Sie zuerst die Stromversorgung (Steckdose, Sicherung, Schutzschalter). Stellen Sie sicher, dass die Haube richtig eingesteckt ist und die Bedienelemente auf Ein stehen. Wenn das Problem weiterhin besteht, wenden Sie sich an den autorisierten Kundendienst. Versuchen Sie nicht, das Gerät selbst zu reparieren.

Wie oft muss ich die Haube reinigen?

Reinigen Sie die Außen- und Innenseite der Haube regelmäßig, mindestens so oft wie Sie den Fettfilter reinigen (einmal im Monat). Verwenden Sie ein feuchtes Tuch mit einem neutralen Flüssigwaschmittel. Verwenden Sie niemals Alkohol oder Scheuermittel.

Darf ich unter der Haube flambieren?

Nein, es ist ausdrücklich verboten, unter der Haube zu flambieren. Offene Flammen können die Filter beschädigen und einen Brand verursachen. Überwachen Sie das Frittieren immer, um zu vermeiden, dass überhitztes Öl Feuer fängt.

Wie installiere ich die Haube richtig?

Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden. Beachten Sie die angegebenen Mindestabstände. Schließen Sie die Haube erst nach der Montage an das Stromnetz an. Verwenden Sie die mitgelieferten Schrauben und Befestigungen. Bei Abluftversionen darf der Abluftkanal nicht mit anderen Verbrennungsgeräten geteilt werden.

Welche Risiken bestehen, wenn ich die Haube nicht regelmäßig reinige?

Mangelnde Wartung, insbesondere der Fettfilter, kann zu Brandgefahr führen. Angesammelte Fette sind entflammbar. Zudem kann der Motor beschädigt werden. Befolgen Sie unbedingt die Reinigungs- und Austauschanweisungen für die Filter.

BEDIENUNGSANLEITUNG JDWF903E5 JUNO

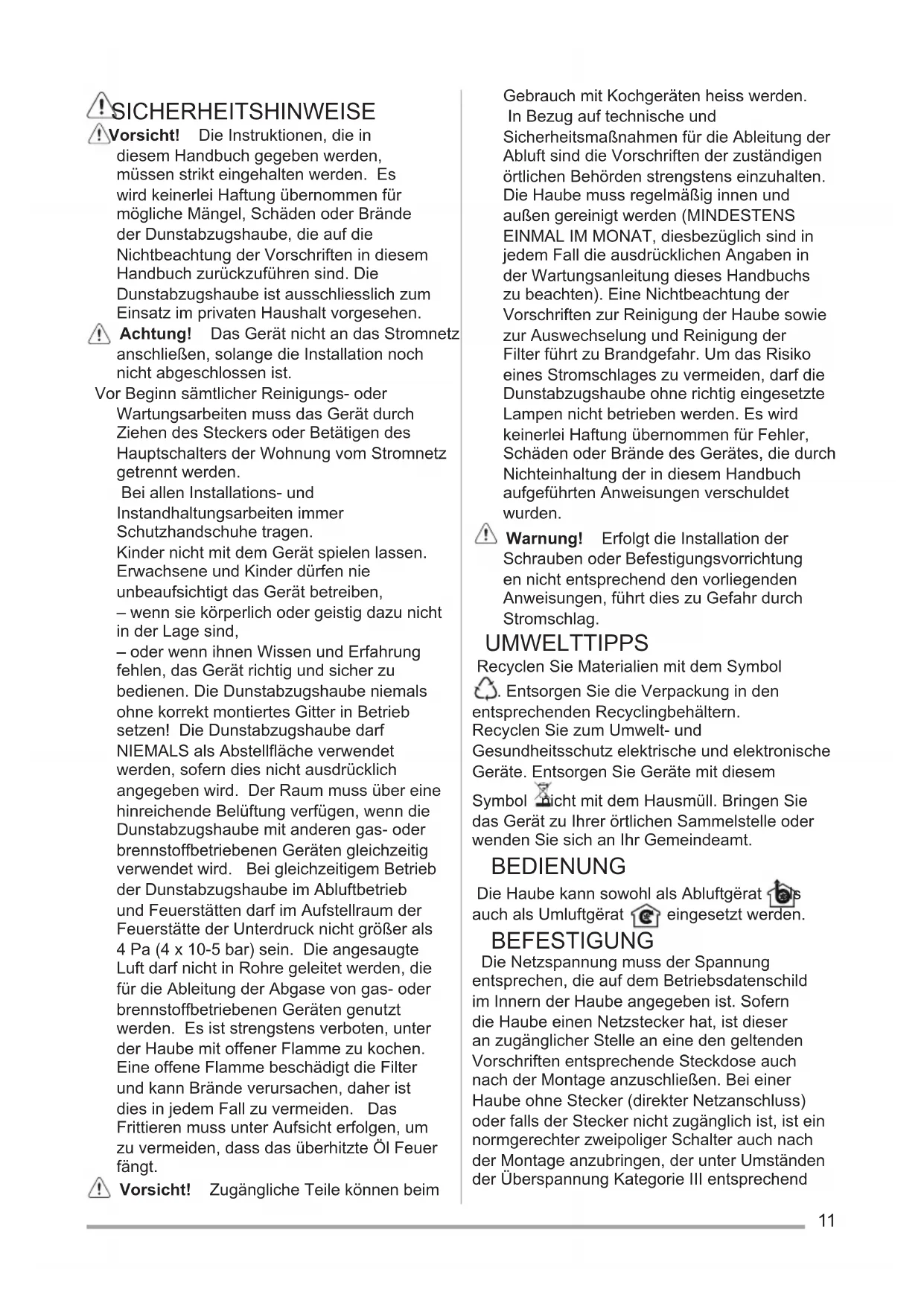

DE Dunstabzugshaube Benutzerinformation 11

Vorsicht! Die Instruktionen, die in thisem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thissem Handbuch darüberzuführen sind. Die Dunstabzugshaube ist ausschliesslich zum Einsatz im privaten Haushalt vorgesehen.

Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.

Vor Beginn samtlicher Reinigungsaoder Wartungsarbeiten muss das Gerat durch Ziehen des Steckers oder Betätigten des Hauptschalters der Wohnung vom Stromnetz getrennt werden.

Bei allen Installations- und Instandhaltungsarbeiten immer Schutzhandchuhe tragen.

Kinder nicht mit dem Gerät spielen setzen. Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben, - wenn sie körperlich oder geistig dazu nicht in der Lage sind,

• oder wenn ihren Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedieren. Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen! Die Dunstabzugshaube darf NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird. Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird. Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht länger als 4 Pa (4 x 10-5 bar) sein. Die angesaugte Luft dont nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden. Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen. Eine offene Flamme beschädigt die Filter und kann Brände verursachen, davon ist dies in jedem Fall zu vermeiden. Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhützte Öl Feuer fängt.

Vorsicht! Zugängliche Teile konnen beim

Gebrauch mit Kochgeräten heiss werden. In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten. Die Haube muss regelmäßiginnen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung theses Handbuchs zu beachten). Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgebung. Um das Risiko eines Stromschlages zu vermeiden,arf die Dunstabzugshaube ohne richtig eingesetzte Lampen nicht betrieben werden. Es wird keinerlei Haftung übernommen fur Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in thisem Handbuch aufgeführten Anweisungen verschuldet wurden.

Warning! Erfolgt die Installation der Schrauben oder Befestigungsvorrichtung en nicht entsprechend den vorliegenden Anweisungen, führt dies zu Gefahr durch Stromschlag.

UMWELTTIPPS

Recyclen Sie Materialien mit dem Symbol

Entsorgen Sie die Verpackung in den entsprchenden Recyclingbehältern. Recyclen Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesen

Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

BEDIENUNG

Die Haube kann sowohl als Abluftgerat als auch als Umluftgerat eingesetzt werden.

BEFESTIGUNG

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose auch nach der Montage anzuschreiben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter auch nach der Montage anzubRINGen, der unter Umständen der Überspannung Kategorie III entsprechend

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaubearf 50cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht entsprechieren. Wenn die Installationsanweisungen des Gaskochgerats einen großeren Abstand vorgegeben, ist dieser zu berücksichtigigen.

WARTUNG

Hinweis! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Die Dunstabzugshaube muss sowohlinnen als auch außen*häufig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Hinweis! Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten! Der Hersteller übernimmt keine Haftung für irgendwelche Schaden am Motor oder Brandschäden, die auf eine unsachgemäß Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zugrückzufahren sind.

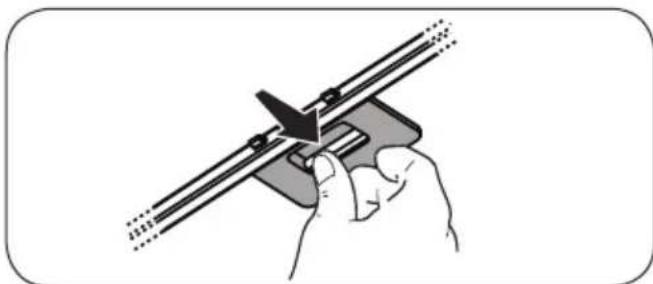

Fettfilter - Der Metallfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine abfärben, was seine Filtertermale jedoch in keiner Weise beeinträchtigt.

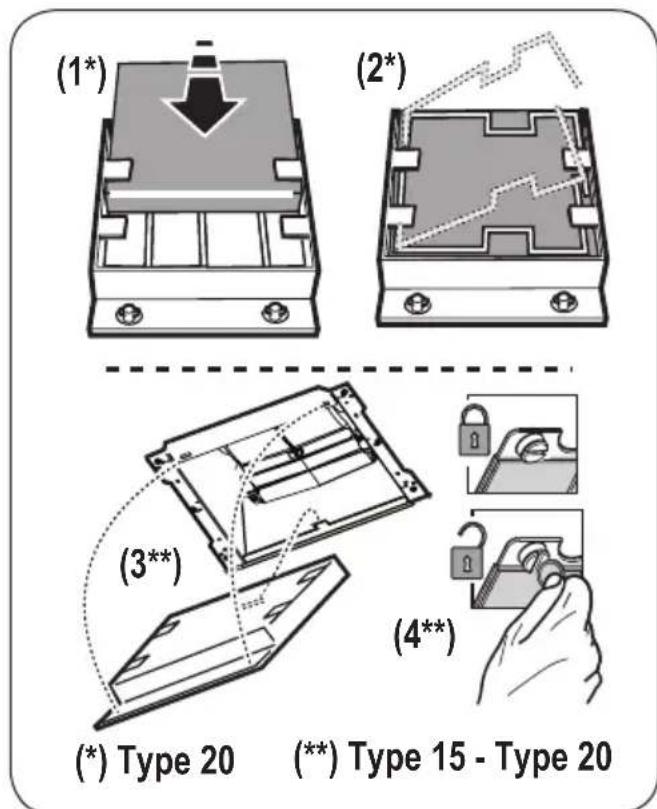

Aktivkohlefilter - Type 20 LONG LIFE - Der waschbare Aktivkohlefilter

Der Aktivkohlefilter wird alle zwei Monate in warmem Wasser und geeigneten Waschmitteln oder in der Spulmaschine bei 65^ gewaschen (in thisem Fall den ollständigen Spulzyklus - ohne zusätzliches Geschirr im Inneren der Geschirrspulmaschine - einschalten).

Das überschüsse Wasser entfernen, ohne damit den Filter zu beschädigen; danach das Vlies aus dem Plastikrahmen entfernen und diese beit 100^ für 10 Minuten in den Ofen legen, um es vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jeder Mal dann, wenn es beschädigt ist.

Type 15 - Der NICHT waschbare Aktivkohlefilter

Je nach der Benetzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sattigung des Aktivkohlefilters auf. Auf jeder Fall muß der Filtrereinsatz mindestens alle 4 Monate ausgewechselt werden.

Er kann NICHT:gereinigt oder erneut aktiviert werden.

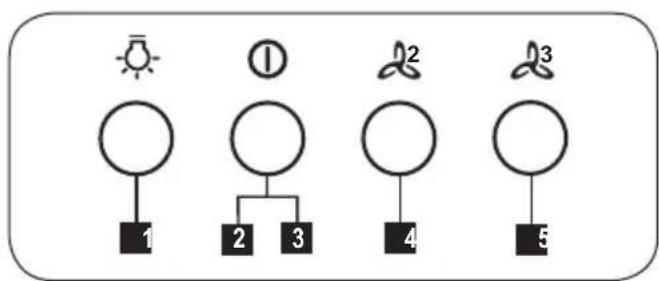

BEDIENELEMENTE

Die Dunstabzugshaube ist mit einer Bedienungsblende ausgestattet, die mit einer Steuerung für die Ansaugstarke bzw. -geschwindigkeit, sowie einer Steuerung zur Einstellung der Arbeitsplatzbeleuchung versehen ist. Bei starker Dampfentwicklung die hochste Betriebsstufe einschalten. Es wird empfohlen, die Dunstabzugshaube schon f芮 Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungefahr 15 Minuten weiterlaufen zu halten.

1. Schalter ON/OFF Beleuchtung
2. Schalter OFF der Absaugfungtion
   3.-4.-5. geringe (3.), mittlere (4.), hochste (5.) Saugstärke.

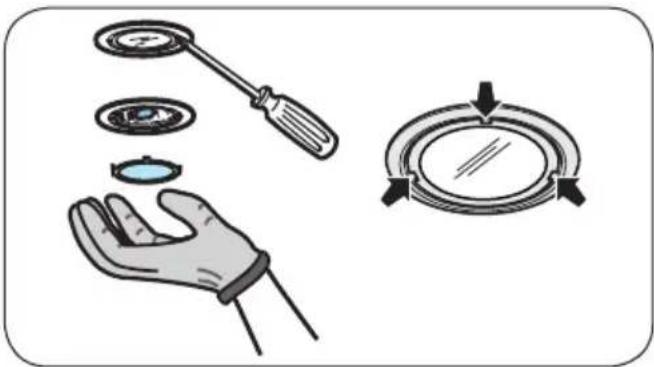

BELEUCHTUNG

Das gerät vom stromnetznehmen. Hinweis! Vor berühren der lampen sich vergewissern, dass sie abgekühlt sind. Ausschließlich Halogenlampen zu m12V - 20W max-G4 verwenden und darauf auf achten, diese nicht mit den Händen zu berühren.
