Tipo de produto	Exaustor de cozinha
Marca	JUNO
Modelo	JDWF903E5
Utilização	Doméstica
Versão de instalação	Aspirante (evacuação externa) ou filtrante (reciclagem interna)
Alimentação elétrica	220-240 V, frequência 50/60 Hz (verificar a placa de identificação)
Distância mínima (fogão elétrico)	50 cm
Distância mínima (fogão a gás ou misto)	65 cm (ou mais se especificado pelo fabricante do fogão)
Filtro anti-gordura	Lavável à mão ou na máquina de lavar louça (ciclos de baixa temperatura); limpeza mensal
Filtro de carvão ativado (tipo 20 Long Life)	Lavável a cada 2 meses com água quente ou na máquina de lavar louça a 65°C; substituir a almofada a cada 3 anos
Filtro de carvão ativado (tipo 15)	Não lavável, substituição periódica
Iluminação	Halógena 12 V, 20 W máx, base G4 (sistema de iluminação aberta)
Comandos	Painel de controle com interruptor de iluminação (LIGA/DESLIGA) e seletor de velocidade do motor (3 velocidades: min, méd, máx)
Número de velocidades de aspiração	3
Tipo de montagem	Parede
Largura	90 cm (estimativa com base no modelo JDWF903E5)
Peso líquido	Aproximadamente 15 kg (estimativa para exaustor deste tamanho)
Manutenção	Limpeza regular interior/exterior com pano úmido e detergente líquido neutro; não usar álcool nem abrasivos
Segurança	Desligar da tomada antes de qualquer intervenção; usar luvas de trabalho; não flambar sob o exaustor
Capacidade de reparo	Filtro de carvão substituível; lâmpadas substituíveis; peças disponíveis através do serviço pós-venda autorizado

Perguntas frequentes - JDWF903E5 JUNO

Qual é a distância mínima entre o exaustor e o fogão?

Para um fogão elétrico, a distância mínima é de 50 cm. Para um fogão a gás ou misto, é de 65 cm. Se as instruções do seu fogão especificarem uma distância maior, siga essas.

Como limpar o filtro anti-gordura?

O filtro anti-gordura deve ser limpo uma vez por mês. Você pode lavá-lo à mão com um detergente não agressivo ou na máquina de lavar louça a baixa temperatura em um ciclo rápido. Atenção, a lavagem na máquina de lavar louça pode causar descoloração, mas o desempenho da filtração permanece inalterado.

Como fazer a manutenção do filtro de carvão?

Existem dois tipos de filtros de carvão: o tipo 20 Long Life (lavável) e o tipo 15 (não lavável). Para o tipo 20, limpe a cada dois meses com água quente ou na máquina de lavar louça a 65°C, depois seque a almofada no forno a 100°C por 10 minutos. Substitua a almofada a cada 3 anos. Para o tipo 15, substitua simplesmente quando estiver saturado.

Posso usar o exaustor em modo de recirculação sem exaustão externa?

Sim, o exaustor pode ser usado em modo filtrante com um filtro de carvão ativado. Nesse caso, o ar é recirculado no ambiente após a filtração. Certifique-se de instalar o(s) filtro(s) de carvão adequados.

Como substituir a lâmpada de iluminação?

Desligue primeiro o exaustor da tomada. Aguarde até que as lâmpadas estejam frias. Use apenas lâmpadas halógenas 12 V - 20 W máx - G4 adequadas para um sistema de iluminação aberta. Evite tocar na lâmpada com as mãos para evitar danificá-la.

O que fazer se o exaustor não funcionar mais?

Verifique primeiro a alimentação elétrica (tomada, fusível, disjuntor). Certifique-se de que o exaustor está corretamente ligado e que os comandos estão na posição ligado. Se o problema persistir, entre em contato com o serviço pós-venda autorizado. Não tente reparar o aparelho você mesmo.

Com que frequência devo limpar o exaustor?

Limpe o exterior e interior do exaustor regularmente, pelo menos com a mesma frequência que limpa o filtro anti-gordura (uma vez por mês). Use um pano úmido com um detergente líquido neutro. Nunca use álcool nem produtos abrasivos.

Posso flambar alimentos sob o exaustor?

Não, é formalmente proibido flambar alimentos sob o exaustor. As chamas livres podem danificar os filtros e causar um incêndio. Sempre supervisione a fritura para evitar que o óleo superaquecido pegue fogo.

Como instalar o exaustor corretamente?

A instalação deve ser realizada por um profissional qualificado. Respeite as distâncias mínimas indicadas. Não conecte o exaustor ao circuito elétrico antes da conclusão da montagem. Use os parafusos e fixações fornecidos. Para as versões aspirantes, o duto de exaustão não deve ser compartilhado com outros aparelhos de combustão.

Quais são os riscos se eu não limpar o exaustor regularmente?

A falta de manutenção, especialmente dos filtros de gordura, pode resultar em riscos de incêndio. As gorduras acumuladas são inflamáveis. Além disso, o motor pode ser danificado. Siga imperativamente as instruções de limpeza e substituição dos filtros.

MANUAL DE UTILIZADOR JDWF903E5 JUNO

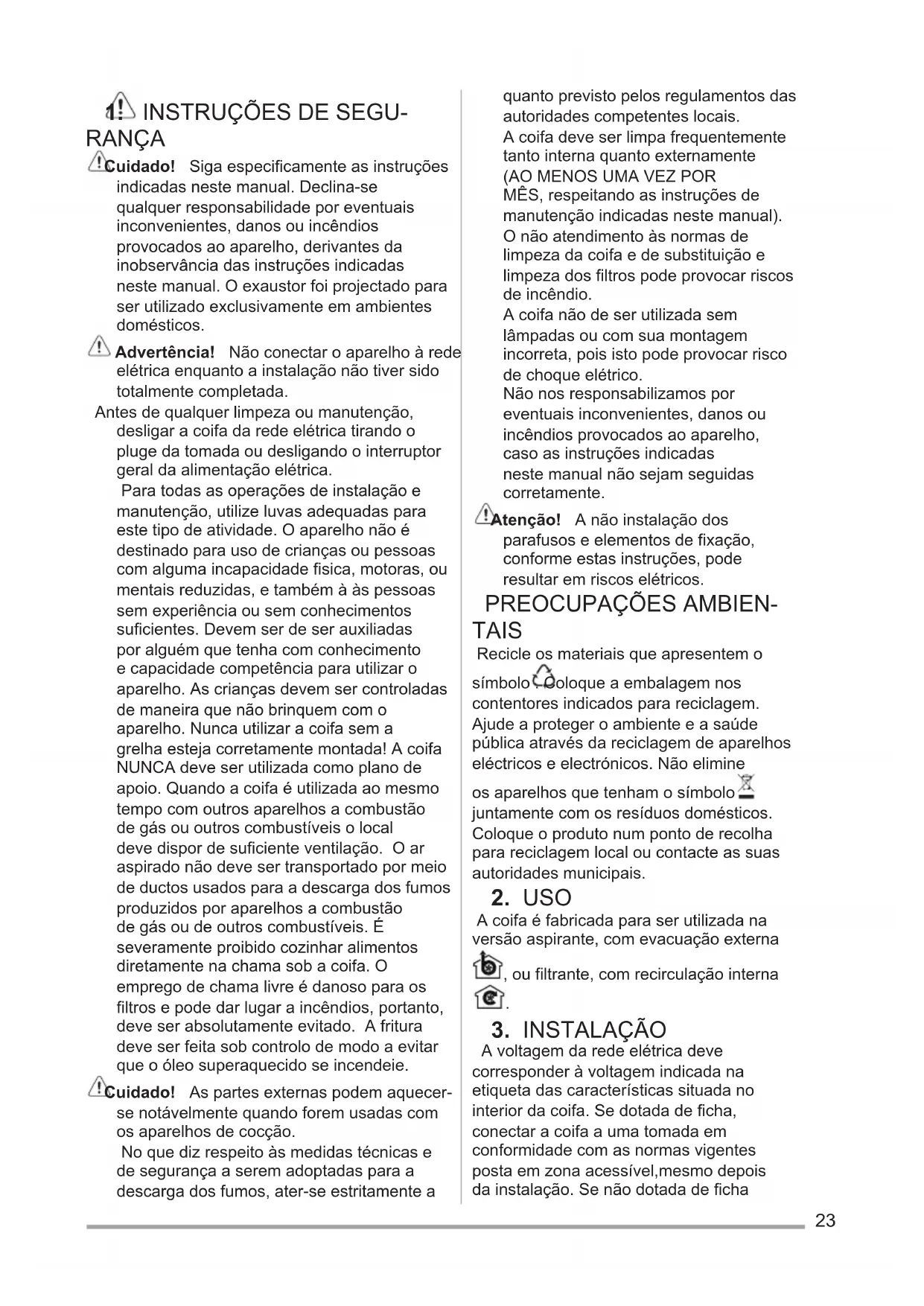

Exaustor Manual de instruções 23

autoridades locales.

Cuidado! Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilitadepor eventuais inconvenientes,danos ou incéndios provocados ao aparelho,derivantes da inobservência das instruções indicadas;nestemanual.Oexautorfoiprojectadopara serutilizzatoexclusivamenteemambiente domesticos.

! Advertência! Não conectar o aparecido à rede eletrica quando a instalação não tiver sido totalmente completeness.

Antes de qualquer limpeza ou manutencao, desligar a coifa da rede elétrica tirando o pluge da tomada ou desligando o interruptor geral da alimentação elétrica.

Para todas as operações de instalação e manutençao, utilize luvas adequadas para este tipo de atividade. O aparelho não é destinado para uso de crianças ou pessoas com alguma incapacidade fisica, motoras, ou mentalais reduzidas, e tambem à as pessoas sem experiência ou sem conhecempos suficientes. Devem ser de ser auxiliadas por algoém que tenha com conheçoce capacidade competência para utilizes o aparelho. As crianças devem ser controladas de maneira que não brinquem com o aparelho. Nunca utilizes a coifa sem a grelha esta corretramente montada! A coifa NUNCA deve ser realizada como plano de apoio. quando a coifa é realizada ao mesmo tempo com outros aparelhos a combustão de gás ou outros combustíveis o local deve dispor de sufficiente ventilação. O ar aspirado não deve ser transporte por meio de ductos usados para a descarga dos fumos produzidos por aparelhos a combustão de gás ou de outros combustíveis. É severamente proibido cozhar alimentos diretamente na chama sob a coifa. O embarço de chama livre é danoso para os filtros e pode dar lugar a incéndios, portanto, deve ser absolutamente évitado. A fritura deve ser feita sob controlo de modo a evaporar que o oleo superaquecido se incendeie.

!Cuido! As partes externas podem aquecerse notavelmente quando forem usadas com os apareiros de coccao.

No que diz respeito às medidas tínicas e de segurar a serem adoptadas para a descarga dos fumos, ater-se estritamente a

quanto previstoPelosregulamentosdas autoridades competentes locais.

A coifa deve ser limpa frequently
tanto interna quando externamente
(AO MENOS UMA Vez POR
MES, respeitando as instruções de
manutenção indicadas在此manual).
O não atendimento as normas de
limpeza da coifa e de substituição e
limpeza dos filtros pode provocar riscos
de incério.

A coifa não de ser realizada sem lâmpadas ou com sua montagem incorreta, poised isto pode provocar risco deCHOQUE elétrico.

Não nos responsabilizamos por eventuels inconvenientes, danos ou incêndios provocados ao aparecido, caso as instruções indicadas neste manual não sejam seguidas corretamente.

!Atença! A não instalação dos parafusos e elementos de fixação, conforme estas instruções, pode resultar em riscosétricos.

Recicle os materiais que aparecem o símbolo. Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saudé Pública através da reciclagem de aparehos electricos e electrónicos. Não elimine os aparehos que tenham o símbolo juntamente com os resíduos domesticos. Coloque o produit num punto de recolha para reciclagem local ou contacte as suas autoridades municipais.

2. USO

A coifa é fabricada para ser realizada na versão aspirante, com evacuação externa

ou filtrante, com recirculacao interna

3. INSTALLACAO

A voltagem da rede eletrica deve corresponder à voltagem indicada na etiqueta das caracteristicas situada no interior da coifa. Se dotada de ficha, conectar a coifa a uma tomada em conformidade com as normas vigentes posta em zona acessivel,mesmo depuis da instalacao. Se não dotada de ficha

A distança minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa da coifa não deve ser inferior a 50cm no caso de fogões electrolycos e 65cm no caso de fogões a gás ou combinados. Se as instruções de instalação do fogão a gás especialcarem uma distança maior, deve-se levar em conta esta indicação.

MANUTENÇA O

Atença! Antes de qualquer operação de limpeza ou manutençao, desconectar a coifa da rede eletrica tirando o pluge da tomada ou desligando o interruptor geral da alimentação eletrica.

O exaustor deve ser limpo frequente, interna e externamente (pelo menos com a mesma frequencia com a qual se efectua a manutencao dos filtros antigorduras).

Atença! O não cumprimento das instruções fornecidas para a limpeza do aparecido e para a limpeza ou substituição do FILTER pode provocar riscos de incêndio. O fabricante não se responsabiliza por danos causados ao motor ou decorrentes de incêndio, provocados por uma manutenção inadequada ou pelo não cumprimento das indicações de segurança citadas neste manual.

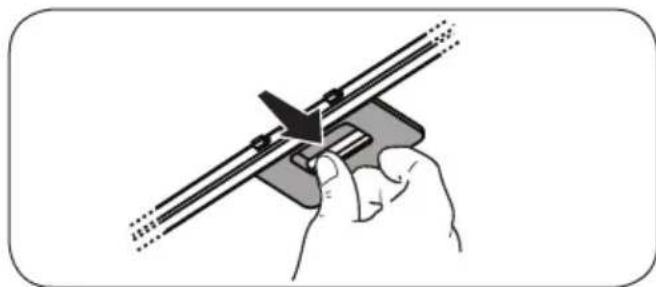

Filtro de gordura - O Filtrto de gordura deveser limpo una vez por mês com detergentenão agressivos. O filtro pode ser lavadomanualmente ou em maquina de lavar louça abaixas temperatas e com ciclo breve. O filtrometalico para a gordura pode perde cor comas lavagens na maquina da louça,mas susicascharacteristicas de filtracao não se alteram.

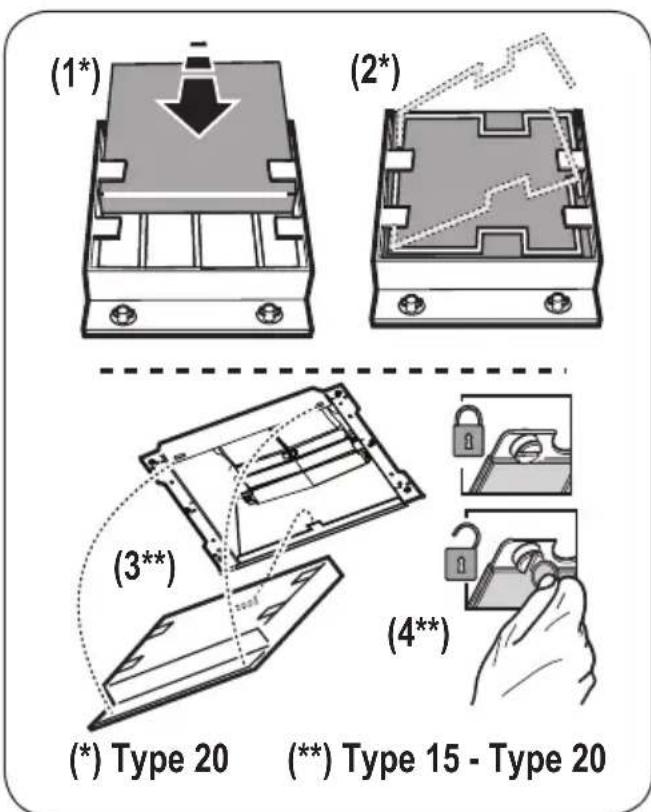

Type 20 LONG LIFE - Filtro de carvas acrivolavavel

O filtró de carvão pode ser lavado deinous eminous meses em água quente e detergentes adequados ou em�áquina de lavar louça a 65^ para a lavagem em�quina,utilize o ciclo completo sem colocar outra loica na MQina).

Tire a agua em excesso tomando cuidado para não estragar o FILTER. Em seguida, tire o pano posto no interior da estrutura de plástico e deixe-o secar definitivement no forno durante 10关键时刻 a 100 °C.

Substitua o pano a cada 3 anos e sempre que不符ar sinais de danos no tecido.

Type 15 - Filtro de carvão activo NAO lavavel

A)saturação do filtró de carvão activado severifica après um uso mais ou menos prolongado emfunçãodo tipo decozinha e da regularidade da limpeza do filtró de gorduras.Em todo caso, é necessário substituir o cartucho no maior cada 4meses.

Não pode ser lavado ou regenerado.

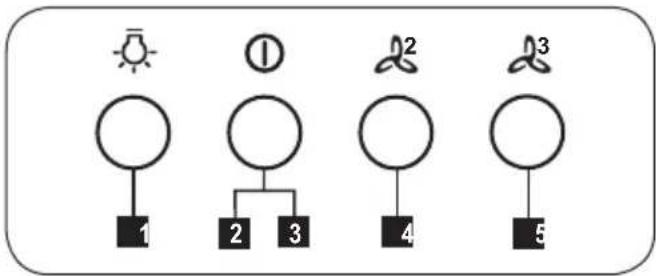

COMANDOS

O exaustor é dotado de um painei de commandos com um controlo de velocidade de aspiracao e um controlo para acender a luz de iluminação do plano de cozedura.

Usar a potência de aspiração no caso de uma maior concentração de vapor de cozimento.

AconseHamos ligar a aspiracao 5 minutos antes de iniciaar a cozinhar e de deixa-la em funcaoamento por aproximadamente 15 minutos apso o termino do cozimento.

1. ON/OFF luzes
2. OFF motores
3. -4. -5. Potência minima de aspiração (3.), media (4.), maior (5.).

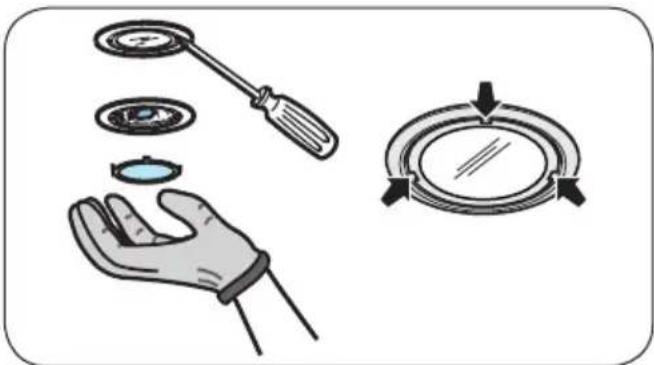

ILUMINACAO

Desligar o aparelho da rede eletrica;

Atença! Antes de tocar as lampadas, certificar-se que estejam frias.

Utilize exclusivamente lampadas de halogeneo de 12V - 20W max - G4, tomando o cuidado para não as址ar com as mês.
