JDWF903E5 - Köksfläkt JUNO - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	JUNO
Modell	JDWF903E5
Användning	Hushållsbruk
Installationsversion	Frånluftsversion (extern avluftning) eller recirkulerande (intern återcirkulation)
Elektrisk anslutning	220-240 V, frekvens 50/60 Hz (kontrollera typskylten)
Minsta avstånd (elspis)	50 cm
Minsta avstånd (gasspis eller kombinationsspis)	65 cm (eller mer om spistillverkaren anger det)
Fettfilter	Diskbart för hand eller i diskmaskin (låga temperaturcykler) ; rengör månadsvis
Aktivt kolfilter (typ 20 Long Life)	Kan diskas varannan månad i varmt vatten eller i diskmaskin vid 65°C ; byt ut kuddskiktet vart tredje år
Aktivt kolfilter (typ 15)	Ej diskbart, periodiskt byte
Belysning	Halogen 12 V, 20 W max, sockel G4 (öppet belysningssystem)
Reglage	Kontrollpanel med ljusströmbrytare (ON/OFF) och motorhastighetsväljare (3 hastigheter: min, medel, max)
Antal sugsteg	3
Monteringstyp	Väggmonterad
Bredd	90 cm (uppskattning baserad på modell JDWF903E5)
Nettovikt	Cirka 15 kg (uppskattning för fläkt av denna storlek)
Underhåll	Regelbunden rengöring av in- och utsida med fuktig trasa och neutralt flytande rengöringsmedel ; använd inte alkohol eller slipande medel
Säkerhet	Koppla bort strömmen före underhåll; använd arbetshandskar; flambera inte under fläkten
Reparerbarhet	Bytbart kolfilter; utbytbara lampor; reservdelar tillgängliga via auktoriserad service

Vanliga frågor - JDWF903E5 JUNO

Vilket är det minsta avståndet mellan fläkten och spisen?

För en elspis är minsta avståndet 50 cm. För en gasspis eller kombinationsspis är det 65 cm. Om din spis instruktioner anger ett större avstånd, följ dessa.

Hur rengör jag fettfiltret?

Fettfiltret ska rengöras en gång i månaden. Du kan diska det för hand med milt rengöringsmedel eller i diskmaskin på låg temperatur med snabbprogram. Observera att diskning i diskmaskin kan orsaka missfärgning, men filtreringsprestandan förblir oförändrad.

Hur underhåller jag kolfiltret?

Det finns två typer av kolfilter: typ 20 Long Life (diskbart) och typ 15 (ej diskbart). För typ 20, rengör varannan månad i varmt vatten eller diskmaskin vid 65°C, torka sedan kudden i ugnen på 100°C i 10 minuter. Byt ut kuddskiktet vart tredje år. För typ 15, byt ut den när den är mättad.

Kan jag använda fläkten i recirkulationsläge utan extern avluftning?

Ja, fläkten kan användas i recirkulationsläge med ett aktivt kolfilter. I så fall återcirkuleras luften i rummet efter filtrering. Se till att installera rätt kolfilter.

Hur byter jag belysningslampan?

Koppla först bort fläkten. Vänta tills lamporna är kalla. Använd endast halogenlampor 12 V - 20 W max - G4 avsedda för öppet belysningssystem. Undvik att röra lampan med händerna för att förhindra skada.

Vad gör jag om fläkten inte fungerar?

Kontrollera först strömförsörjningen (vägguttag, säkring, jordfelsbrytare). Se till att fläkten är korrekt ansluten och att reglagen är i på-läge. Kontakta auktoriserad service om problemet kvarstår. Försök inte reparera apparaten själv.

Hur ofta ska jag rengöra fläkten?

Rengör fläktens yttre och inre regelbundet, minst lika ofta som du rengör fettfiltret (en gång i månaden). Använd en fuktig trasa med neutralt flytande rengöringsmedel. Använd aldrig alkohol eller slipande medel.

Kan jag flambera mat under fläkten?

Nej, det är strängt förbjudet att flambera mat under fläkten. Öppna lågor kan skada filtren och orsaka brand. Övervaka alltid fritering för att förhindra att överhettad olja antänds.

Hur installerar jag fläkten korrekt?

Installationen måste utföras av en kvalificerad fackman. Följ de angivna minimiavstånden. Anslut inte fläkten till elnätet före montering. Använd medföljande skruvar och fästen. För frånluftsversioner får avluftskanalen inte delas med andra förbränningsapparater.

Vilka är riskerna om jag inte rengör fläkten regelbundet?

Brist på underhåll, särskilt av fettfilter, kan leda till brandrisk. Ansamlat fett är brandfarligt. Dessutom kan motorn skadas. Följ noggrant instruktionerna för rengöring och byte av filter.

BRUKSANVISNING JDWF903E5 JUNO

Spisflakt Användningshandbok 29

No Kjokkenet Bruksveiledning 32

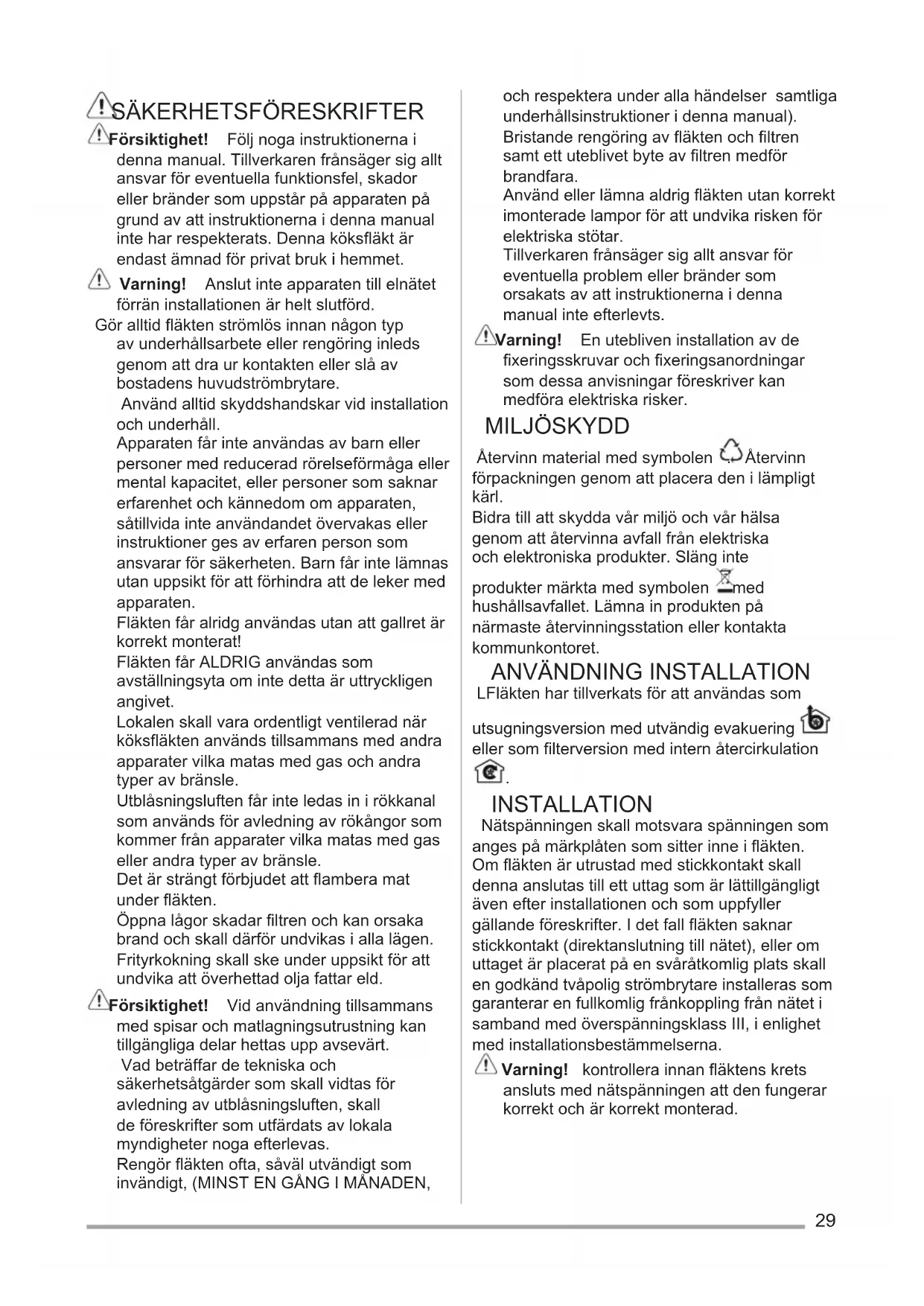

!Forsiktighe! Folj noga instruktionerna ienna manual. Tillverkaren fransager sig allt ansvar for eventuella funktionsfel, skador erler brander som uppstar pa apparaten pa ground av att instruktionerna ienna manual inte har respekterats. Denna koksflakt ar endast amnad for privat bruk i hemmet.

Varning! Anslut inte apparaten till elnätet forrän installationen ar helt slutford.

Gör alltid fläkten strömlös innan nàgon typ av underhällsarbete eller rengöring inleds genom att dra ur kontakten ulla av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och unterhäll.

Apparaten fär inte användas av barn eller personer med reducerad rörelseformåga ull mental kapacitet,ller personer som saknar erfarenhet och kännedom om apparaten, sàtilvida inte användandet övervakas aller instruktioner ges av erfaren person som ansvarar for sakerheten. Barn fär inte lämnas utan uppsikt for att Förhindra att de leker med apparaten.

Fläkten fär alridg användas utan att gallret är korrekt monterat!

Fläkten fär ALDRIG användas som avställningsyta om inte detta ar uttryckligen angivet.

Lokalen skall vara ordentigt ventilerad nar koksflakten anvands tillsammans med andra apparater vilka matas med gas och andra typ er av bransle.

Utblåsningsluften fär inte ledas in i rökkanal som används for avledning av rokängor somkommen frän apparater vilka matas med gas eller andra typ er av brönse.

Det ar strängt forbjudet att flambera mat under fläkten.

Oppna lagor skadar filtren och kan orsaka brand och skall daffor undvikas i alla lagen.

Frityrkokning skall ske under uppsikt for att undvika att overhettad olja fattar eld.

Forsiktiget! Vid använding tillsammans med spisar och matlagningsutrustning kan tillgangliga delar hettas upp avsevärt.

Vad beträffar de tekniska och sakerhetsåtgärder som skall vidtas for avledning av utblåsningsluften, skall de foreskrifter som utfändats av lokala myndigheter noga afterlevas.

Rengör fläkten ofta, savál utvändigt som invändigt, (MINST EN GÁNG I MÄNADEN,

och respektera under alla handelser samtiga unterhallsinstruktioner ienna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medfor brandfara.

Använd aller lamna aldrig fläkten utan korrekt imonterade lampor for att undvika risken for elektriska stötar.

Tillverkaren fransager sig allt ansvar for eventuella problem aller bränder som orsakats av att instruktionerna ienna manual inte afterlevts.

!Varning! En utebliven installation av de fixeringssskruvar och fixeringsanordninger som dessa anvisningar föreskriver kan medfora elektriska risker.

MILJÖSKYDD

Atervinn material med symbolen Atervinn forpackningen genom att placera den i lampligt kärl.

Bidra till att skydda var miljö och var hälsa genom att atervinna avfall frän elektriska och elektroniskaprodukter. Slang inte

produkter märkta med symbolen med hushällsavfallet. Lämna inprodukten pa närmaste atervinningsstation aller kontaktaCOMMunkontoret.

ANVÄNDNING INSTALLATION

LFlakten har tillverkats for att anvandas som

utsugningsversion med utvändig evakuering 80 erer som filtrversion med intern Återcirkulation

INSTALLATION

Natspanninger skall motsvara spänninger som anges pa markplaten som sitter innate i flakten. Om flakten ar utrustad med stickkontakt skallenna anslutas till ett uttag som ar lattillgangliegt aven after installationen och som uppyller gallande foreskrifter. I det fall flakten saknar stickkontakt (direktanslutting till natet), ellerm ot uttaget ar placerat pa en svaratkomlig plats skall en godkand tvapolig strombptyare installeras som garantar er fullkomlig frankoppling fran natet i samband med overspanningsklass III, i enlighet med installationsbestammelserna.

Varning! kontrollera innan flaktens krets ansluts med natspanningen att den fungerar korrekt och ar korrekt monterad.

Minsta tillatna avstand mellan kokkärlens stödyta
pá spishällen och köksfläktes underkant ar 50cm
om det ar fragan om en elektrisk spis och 65cm
om det ar fragan om gasspis erer kombinerad
gashäll.

Om spishällens instruktioner angerett större avstand skall detta respekteras.

UNDERHÄLL

Varning! Gor alltid flakten stromlos innan nagon typ av underhallsarbete erler rengoring inleds genom att sla ifran bostadens huvudstrombrytare.

Fläkten skall rengöras ofter, savál invändigt som utvändigt (atminstone med sama unterhällsintervall som für fettfiltre). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvikprodukter som innehaller slipmedel. ANVAND INTE ALKOHOL!

Varning! Observera att en bristende rengöring av apparaten och iced utförda filterbyten kan medfora brandrisk. Folj därfor ovanstäende instruktioner noga.

Tillverkaren fransager sig allt ansvar for eventuella motorskador, eldsvador beroende pa ett bristande underhall erer att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtren kan medföra brandrisk. Folj)darfor ovanstäende instruktioner noga.

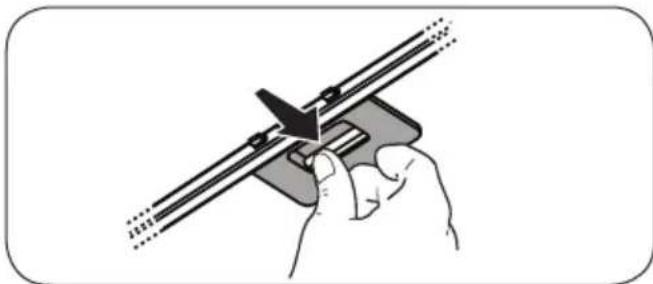

Fettfilter - Filtret scall rengöras en gang i帽子en, med att milt rengöringsmedel, for hand ell er i diskmaskin, med lag temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas atan att detta på nagot satt paverkar filtretts uppsugningsförmåga.

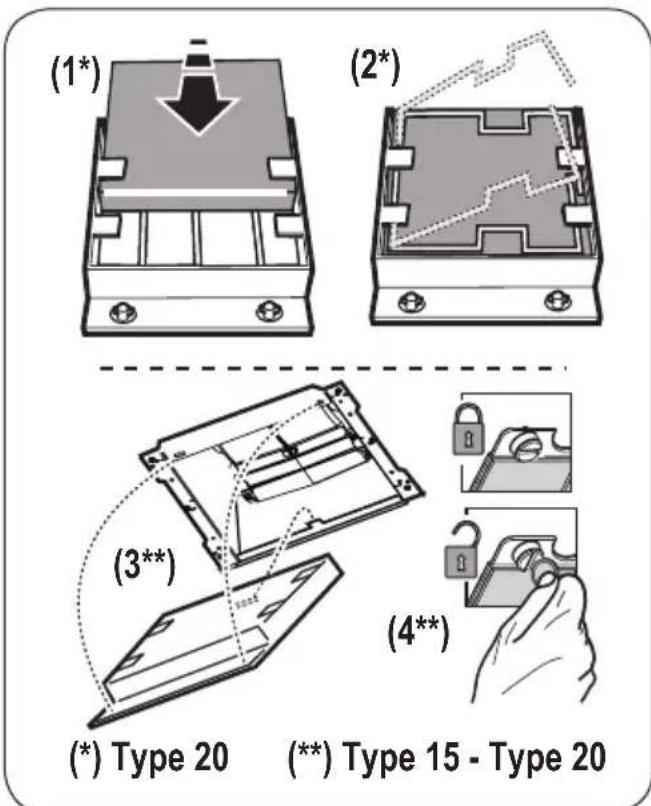

Kolfilter - Type 20 LONG LIFE - Aktivt kolfilter som kan rengöras

Kolfiltret kan tvattas varannan manad med varmt vatten och ett lampligt rengoringsmedel, eller i diskmaskin med 65^ (om filtret diskas i diskmaskin skull ett fullstandigt program korasutan annan disk i maskinen).

Avlagsna allt overflodigt vatten utan att skada filtret, ta direfter ur dynan som sitter i plastramen och torka den avslutningsvis i ugnen med 100^ i 10 minuter.

Type 15 - Aktivt kolfilter som INTE kan rengöras

Kolfiltret mattas after en mer aller mindre lang tidsperiod beroende pa i vilken utstrackning flakten anvands, pa typen av matlagning och hur regelbundet fettfilren rengors. Det ar under alla handelser nodvändigt att ersatta kolfilterpatronen minst var 4 manad.

Filtret kan INTE rengoras aller ateranvandas.

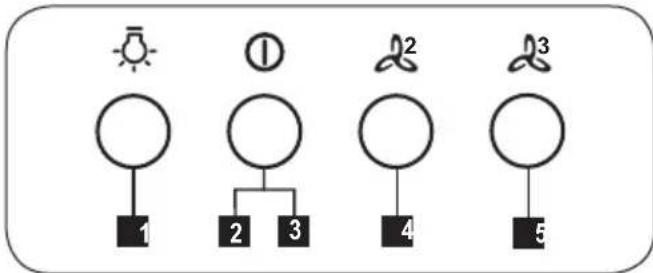

KOMMANDON

Fläkten ar utrustad med en manöverpanel meden hastighetskontroll och en strombrytare forspishällens belysning.

Använd en högre hastigkeit om matoset ar mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minutes innan matlagningen inleds och lata den fungera i cirka 15 minuter after avslutad matlagning.

1. ON/OFF belysning
2. OFF motorer
   3.-4.-5. Lag utblaseffekt (3.), medelhog (4.), hog (5.).

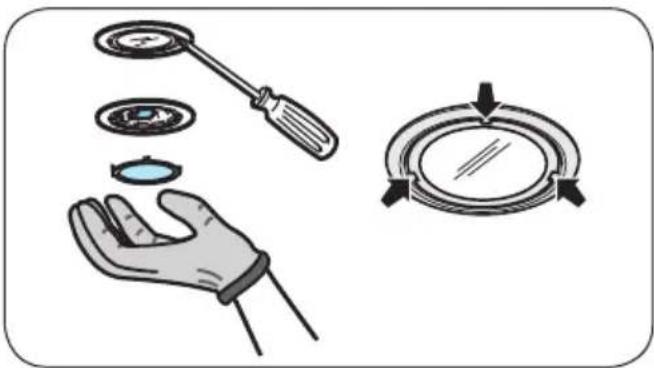

BELYSNING

Koppla ur apparaten fran elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

Anvand endast halogenlampor 12V -20W max - G4, och var noga med att inte vidrora lamporna.

SIKKERHETSANVISNINGER

Type 15 -IKKE vaskbart aktivt kullfilter
