MANUAL DE USUARIO BS 1286 CLATRONIC

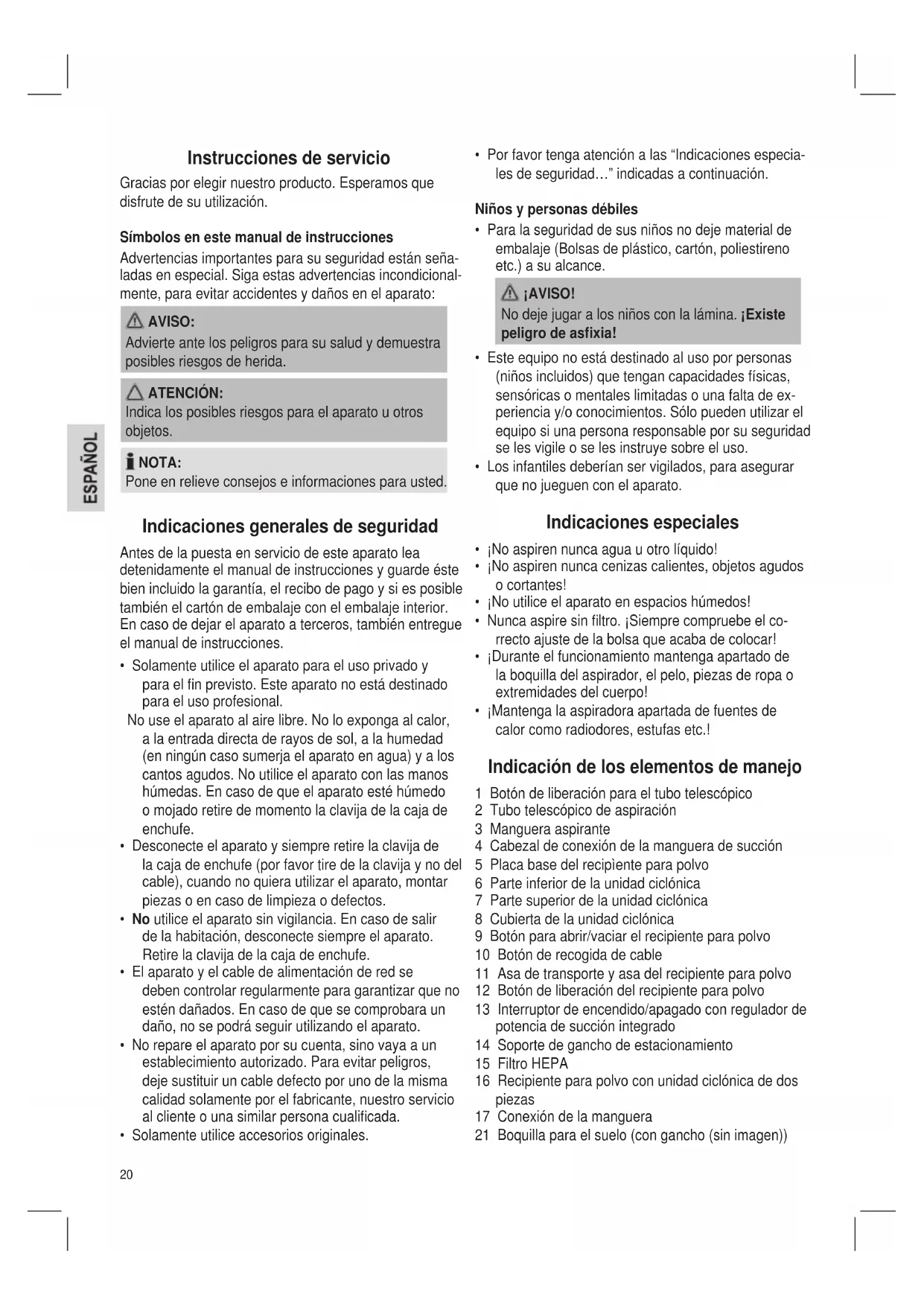

• Por favor tenga atención a las “Indicaciones especia- les de seguridad…” indicadas a continuación. Niños y personas débiles

• Para la seguridad de sus niños no deje material de embalaje (Bolsas de plástico, cartón, poliestireno etc.) a su alcance. ¡AVISO! No deje jugar a los niños con la lámina. ¡Existe peligro de asfixia!

• Este equipo no está destinado al uso por personas (niños incluidos) que tengan capacidades físicas, sensóricas o mentales limitadas o una falta de ex- periencia y/o conocimientos. Sólo pueden utilizar el equipo si una persona responsable por su seguridad se les vigile o se les instruye sobre el uso.

• Los infantiles deberían ser vigilados, para asegurar que no jueguen con el aparato. Indicaciones especiales

• ¡No aspiren nunca agua u otro líquido!

• ¡No aspiren nunca cenizas calientes, objetos agudos o cortantes!

• ¡No utilice el aparato en espacios húmedos!

• Nunca aspire sin ltro. ¡Siempre compruebe el co- rrecto ajuste de la bolsa que acaba de colocar!

• ¡Durante el funcionamiento mantenga apartado de la boquilla del aspirador, el pelo, piezas de ropa o extremidades del cuerpo!

• ¡Mantenga la aspiradora apartada de fuentes de calor como radiodores, estufas etc.! Indicación de los elementos de manejo 1 Botón de liberación para el tubo telescópico 2 Tubo telescópico de aspiración 3 Manguera aspirante 4 Cabezal de conexión de la manguera de succión 5 Placa base del recipìente para polvo 6 Parte inferior de la unidad ciclónica 7 Parte superior de la unidad ciclónica 8 Cubierta de la unidad ciclónica 9 Botón para abrir/vaciar el recipiente para polvo 10 Botón de recogida de cable 11 Asa de transporte y asa del recipiente para polvo 12 Botón de liberación del recipiente para polvo 13 Interruptor de encendido/apagado con regulador de potencia de succión integrado 14 Soporte de gancho de estacionamiento 15 Filtro HEPA 16 Recipiente para polvo con unidad ciclónica de dos piezas 17 Conexión de la manguera 21 Boquilla para el suelo (con gancho (sin imagen)) Instrucciones de servicio Gracias por elegir nuestro producto. Esperamos que disfrute de su utilización. Símbolos en este manual de instrucciones Advertencias importantes para su seguridad están seña- ladas en especial. Siga estas advertencias incondicional- mente, para evitar accidentes y daños en el aparato: AVISO: Advierte ante los peligros para su salud y demuestra posibles riesgos de herida. ATENCIÓN: Indica los posibles riesgos para el aparato u otros objetos. NOTA: Pone en relieve consejos e informaciones para usted. Indicaciones generales de seguridad Antes de la puesta en servicio de este aparato lea detenidamente el manual de instrucciones y guarde éste bien incluido la garantía, el recibo de pago y si es posible también el cartón de embalaje con el embalaje interior. En caso de dejar el aparato a terceros, también entregue el manual de instrucciones.

• Solamente utilice el aparato para el uso privado y para el n previsto. Este aparato no está destinado para el uso profesional. No use el aparato al aire libre. No lo exponga al calor, a la entrada directa de rayos de sol, a la humedad (en ningún caso sumerja el aparato en agua) y a los cantos agudos. No utilice el aparato con las manos húmedas. En caso de que el aparato esté húmedo o mojado retire de momento la clavija de la caja de enchufe.

• Desconecte el aparato y siempre retire la clavija de la caja de enchufe (por favor tire de la clavija y no del cable), cuando no quiera utilizar el aparato, montar piezas o en caso de limpieza o defectos.

• No utilice el aparato sin vigilancia. En caso de salir de la habitación, desconecte siempre el aparato. Retire la clavija de la caja de enchufe.

• El aparato y el cable de alimentación de red se deben controlar regularmente para garantizar que no estén dañados. En caso de que se comprobara un daño, no se podrá seguir utilizando el aparato.

• No repare el aparato por su cuenta, sino vaya a un establecimiento autorizado. Para evitar peligros, deje sustituir un cable defecto por uno de la misma calidad solamente por el fabricante, nuestro servicio al cliente o una similar persona cualicada.

• Solamente utilice accesorios originales.21 Accesorio 18 Tobera para juntas y tobera de cepillo 19 Tobera de tapicería 20 Palanca para cambio entre suelos lisos/alfombra No mostrado: Soporte de accesorios Puesta en marcha

• Ponga el cabezal de conexión de la manguera de succión (4) en la conexión de la manguera (17) hasta que encaje mecánicamente. Simultáneamente, pulse los botones del cabezal de conexión. Para soltar la manguera, pulse los botones de nuevo y tire del cabezal simultáneamente.

• En caso de que sea necesa- rio, encaje el tubo aspirador en la empuñadura. (Fig. A)

• Coloque la tobera de suelo, es decir el accesorio. (Fig. B)

• Fije el soporte de accesorios a la manguera de succión. Ponga las boquillas de ranuras y cepillo (18) encima del soporte. Así las tendrá siempre a mano. Tubo telescópico de aspiración (Fig. C) Gracias al tubo aspirador regulable en altura es posible adaptarlo de forma individual a su medida. Desbloquee el acoplamiento presionando la tecla en dirección de la echa. Ajuste los tubos aspiradores a la medida que desee. Para el bloqueo suelte la tecla hasta que se oiga notablemente el encajar. Uso del aparato

1. Desenrolle el cable necesitado.

• Por favor tire del cable solamente hasta la marcación amarilla.

• Nunca tire hasta la marcación roja, ya que el enrollamiento de cable se podría estropear. NOTA: En caso de que la marcación roja esté visible, reco- ja el cable hasta la marcación amarilla con ayuda de la tecla para el enrollamiento de cable.

2. Introduzca la clavija en una caja de enchufe con

tomatierra, e instalada por la norma. Conecte el aparato con el conectador/desconectador, pulsando la tecla con el pie hacia abajo.

3. En el interruptor de encendido/apagado está inte-

grado un regulador de potencia de succión. Gire el regulador para ajustar el rendimiento de succión. Punto más pequeño = Mínimo Punto más grande = Máximo

4. Aspire ahora en una velocidad constante. No es

necesario apretar. ATENCIÓN: Tenga atención con el alcanze del cable, ya que es limitado! Regulador de poder de aspiración Poder de aspiración bajo: Para cortinas, telas delicadas. Poder de aspiración medio: Para moquetas de terciopelo con pelo alto o suelos de textil. Poder de aspiración alto: Para moquetas robustas y suelos. Regulador de admisión (Fig. D) Abra el regulador de admisión que se encuentra en la empu- ñadura del tubo exible, para su regulación de aire o para soltar piezas que se hayan pegado en la tobera. Desconexión y enrollameinto del cable de alimentación

1. Desconecte el aspirador en el conectador/desconec-

tador y retire la clavija de la caja de enchufe.

2. Mantenga la clavija en la mano.

3. Presione la tecla para el enrollamiento de cable y

guie el cable. Mantenga el cable para evitar que se enrolle. Pieza sobrepuesta de tobera Tobera para juntas, tobera articulada: Para la aspiración de tapicería, cortinas y en esquinas y en ranuras etc. NOTA: Tobera “2 en 1”: Plegada la puede utilizar como tobera para juntas. Si quiere utilizar la tobera de cepillo, tire del cepillo en di- rección de la echa, hasta que encaje mecánicamente.22 Boquilla para el suelo: La tobera de suelo está equipada con ruedecillas para su fácil guía. Para la limpieza de moquetas o supercies planas. - Suelos lisos: Pise con el pie el símbolo del cepillo de la palanca (20). Los cepi- llos quedarán visibles. - Alfombra: Use el pie para poner la palanca en el símbolo . Los cepillos se retraerán. Tobera para parqué: Para supercies más grandes, como parqué, laminado o baldosas, entre otras cosas. Soltar las toberas: Retire éstas girándolas levemente. Mantenimiento Filtro Su aparato dispone de un sistema de ltros de 5 ltros. El sistema convencional de bolsa de llenado de polvo se ha sustituido por un recipiente de llenado de polvo transparente. Este es capaz de absorber, por su alta velocidad de circulación, impurezas graves y mínimas partículas otantes del aire aspirado. La compra de bolsas de llenado de polvo se suprime. Vaciado del recipiente para polvo Puede reconocer fácilmente cuando sea necesario vaciar el recipiente para polvo transparente: Encienda el dispositivo con el interruptor de encendido/ apagado. Si el polvo llega al borde inferior de la super- cie perforada de la unidad ciclónica, vacíe el recipiente para polvo. Proceda del modo siguiente:

1. Retire la clavija de la caja de enchufe.

2. Pulse el botón (12) para soltar el

recipiente para polvo y sáquelo (Fig. E).

3. Coloque el recipiente de llena-

do de polvo sobre un cubo de basura. Vacíe el contenido del recipiente de llenado de polvo. Para hacerlo, pulse el botón de apertutra / vaciado del recipiente para polvo (9) (Fig. F).

4. Cierre la placa base, hasta que encaje notablemente.

5. Vuelva a colocar el recipiente para polvo en el

dispositivo, con el lado inferior primero. Presione el recipiente para polvo hacia abajo. El gancho de la parte posterior del recipiente para polvo debe encajar de forma audible.

6. Compruebe que el recipiente para polvo encaje con

rmeza levantando el dispositivo brevemente con el asa de transporte (11). Limpieza del filtro (unidad ciclónica)

1. Vacíe el recipiente para polvo del modo descrito.

2. Desenganche la cubierta (8) del recipiente para

polvo. Gírelo hacia la izquierda en dirección “release”. Saque la tapa.

3. Saque el ltro de protección del motor y límpielo sa-

cudiéndolo. En caso de suciedad densa, lávelo como se describe más adelante.

4. Desenganche la unidad ciclónica. Gírelo hacia la

izquierda en dirección “release”. Saque la unidad ciclónica del recipiente para polvo.

5. Aguante la unidad ciclónica de forma que la parte

superior perforada (7) mire hacia abajo. Gire la parte inferior (6) de la unidad ciclónica hacia la izquierda.

6. Vacíe el contenido de la parte superior en un cubo de

7. Vuelva a montar las dos partes de la unidad ciclóni-

ca. Ponga la pestaña de bloqueo de la parte inferior en la guía de la parte superior. Apriete rmemente las partes hasta el punto de detención.

8. Vuelva a colocar la unidad

ciclónica en el recipiente para polvo. Observe las ilustracio- nes de la izquierda. Aguante el recipiente para polvo de forma que pueda ver la apertura de la salida de aire delante de us- ted. Presione las pestañas de bloqueo de la unidad ciclónica en las ranuras del recipiente para polvo. Fije la unidad ciclónica en dirección “lock” hasta el punto de detención.

9. Coloque el ltro de protección del motor en el reci-

piente para polvo. Al hacerlo, busque las marcas de echa en la unidad ciclónica y el ltro de protección del motor. Ponga las zonas marcadas con las echas una sobre otra.

10. Ponga la tapa sobre el recipiente para polvo de forma

que la echa de la tapa apunte al símbolo “canda- do abierto” del recipiente para polvo. Presione las pestañas de bloqueo de la tapa en las ranuras del recipiente para polvo.

11. Apriete la tapa girándola hacia la derecha. La echa

de la tapa debe colocarse sobre el símbolo “candado cerrado” del recipiente para polvo.23

12. Vuelva a colocar el recipiente para polvo en el dispo-

sitivo. El gancho de la parte posterior del recipiente para polvo debe encajar de forma audible.

13. Compruebe que el recipiente para polvo encaje con

rmeza levantando el dispositivo brevemente con el asa de transporte (11). Filtro de protección del motor (en el recipiente para polvo) En cada tercer vaciado o en caso de que haya graves impurezas debe limpiar el ltro, dejando pasar agua corriente por el ltro de tela no tejida y en contra de la dirección de soplado. Puede retirar la espuma y lavarla independientemente con agua limpia. Deje que la espuma y el ltro para pelos se sequen por completo al aire libre. Vuelva a colocar la espuma sobre el ltro para pelos antes de introducir el ltro de protec- ción del motor en el recipiente para polvo. ATENCIÓN: Por favor no lave nunca el filtro en la lavadora y no utilice un secador para secar el filtro. Filtro HEPA (15) Su aparato también tiene un filtro HEPA. Se encuentra en la parte posterior del dispositivo tras el soporte de gancho de estacionamiento. Para garantizar una función impecable del ltro, recomendamos limpiar el ltro cada 6 meses.

1. Retire la clavija de la caja de enchufe.

2. Presione la palanca hacia la izquierda y saque la

rejilla de ventilación.

3. Saque el encaje del ltro y límpielo igual que el ltro

para pelos del ltro de protección del motor (para la descripción consulte la sección anterior).

4. Vuelva a colocar el encaje del ltro en el dispositivo

5. Fije la rejilla de ventilación en el dispositivo. Presione

primero la palanca de nuevo hacia la izquierda cuan- do lo haga. Suéltela en cuanto la rejilla de ventilación esté totalmente montada. Debe encajar de forma audible. ATENCIÓN: ¡Se ruega prestar atención a esta nota importante! La limpieza puede ser necesaria también después de un corto periodo de tiempo, por ejemplo al aspirar pol- vo muy no. En caso de que la potencia de aspiración de su as- piradora se reduzca, limpie por favor los filtros como indicado. Si durante el funcionamiento la potencia de aspiración se reduce de forma repentina, podría ser la causa de un atascamiento en los ltros. Limpieza y almacenamiento AVISO:

• ¡Antes de la limpieza retire siempre la clavija de red de la caja de enchufe!

• Para la limpieza, en ningún caso sumergir el apa- rato en agua. Podría causar un electrochoque o un incendio. ATENCIÓN:

• No utilice un cepillo de alambre u objetos abrasi- vos.

• No utilice detergentes agresivos o abrasivos. Limpie la carcasa con un paño sceo. Almacenamiento

• Debe dejar enfriar por completo el aparato.

• Enrolle el cable por completo.

• Puede usar el soporte de gancho de estacionamiento (14) de la parte posterior del dispositivo cuando haya instalado la boquilla para suelos (21) en el tubo tele- scópico de succión. Cuelgue el gancho de la boquilla para suelos en el soporte de gancho de estaciona- miento. Reparación de fallos

• Elaparatonotienefunción. Remedio: Supervise la conexión de red. Supervise la posición del interruptor.

• Elaparatonoaspira. Causa probable: La potencia de aspiración está ajustada muy baja. Remedio: Controle la posición del regulador.

Causa probable: El recipiente de llenado de polvo o los ltros están sucios.24 Remedio: Vacíe es decir limpie los componentes.

Causa probable: En la manguera aspirante o en la tobera se encuen- tra un cuerpo extraño. Remedio: Controle, si hay un cuerpo extraño en los accesorios. Datos técnicos Modelo: ............................................................... BS 1286 Suministro de tensión: ................. 220 -240 V~, 50/60 Hz Consumo de energía:

max. : ............................................................... 2200 W Clase de protección: ....................................................... II Peso neto: .................................................. aprox. 5,25 kg El derecho de realizar modicaciones técnicas y de dise- ño en el curso del desarrollo continuo del producto está reservado. Este aparato se ha examinado según las normativas actuales y vigentes de la Comunidad Europea, como p.ej. compatibilidad electromagnética y directiva de baja tensión y se ha construido según las más nuevas especi- caciones en razón de la seguridad. Eliminación Significado del símbolo “Cubo de basura” Proteja nuestro medio ambiente, aparatos eléctricos no forman parte de la basura doméstica. Haga uso de los centros de recogida previstos para la eliminación de aparatos eléctricos y entregue allí sus aparatos eléctricos que no vaya a utilizar más. Ayudará en evitar las potenciales consecuencias, a causa de una erronéa eliminación de desechos, para el medio ambiente y la salud humana. Con ello, contribuirá a la recuperación, al reciclado y a otras formas de reutilización de los aparatos viejos eléctricos y electrónicos. La información cómo se debe eliminar los aparatos, se obtiene en su ayuntamiento o su administración municipal.25
