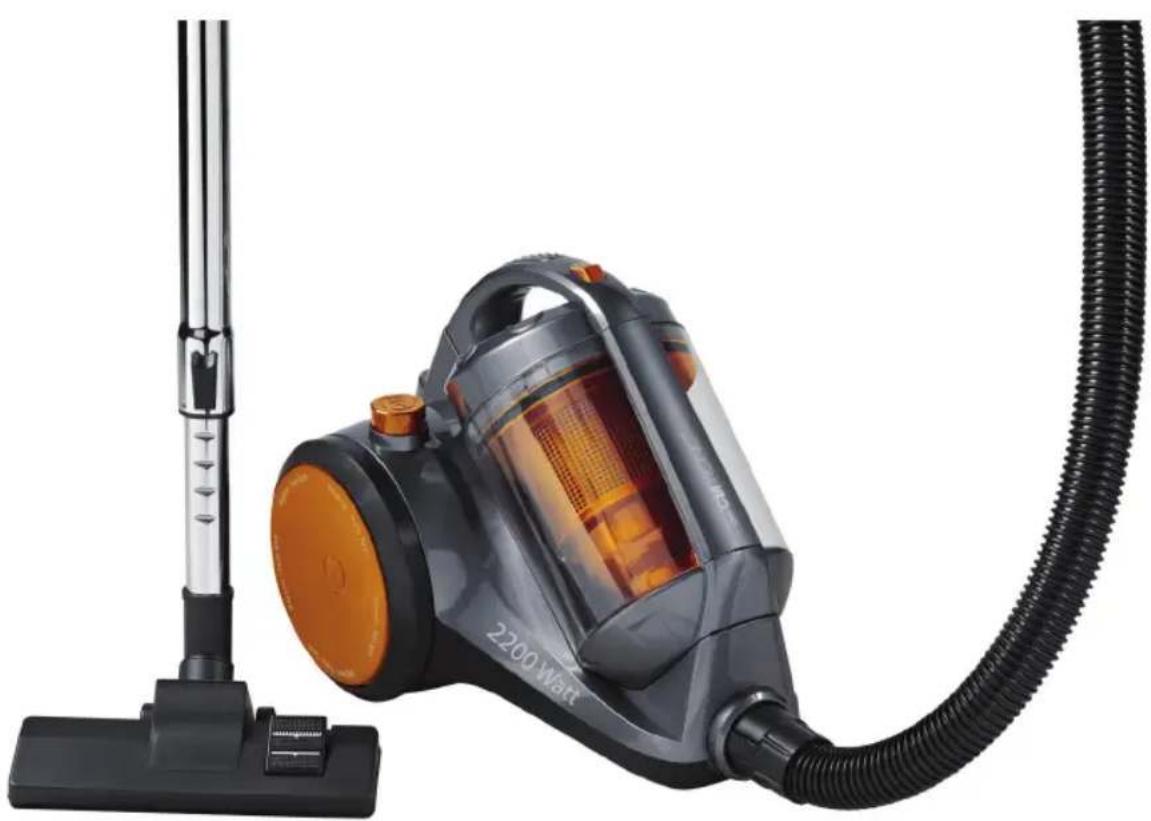

BEDIENUNGSANLEITUNG BS 1286 CLATRONIC

• Verwenden Sie nur Original-Zubehör.

• Beachten Sie die nachfolgenden „Speziellen Sicher- heitshinweise“. Kinder und gebrechliche Personen

• Zur Sicherheit Ihrer Kinder lassen Sie keine Ver- packungsteile (Plastikbeutel, Karton, Styropor etc.) erreichbar liegen. WARNUNG! Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

• Dieses Gerät ist nicht dafür bestimmt, durch Per- sonen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beauf- sichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder sollten beaufsichtigt werden, um sicherzustel- len, dass sie nicht mit dem Gerät spielen. Spezielle Sicherheitshinweise für dieses Gerät

• Saugen Sie keine Feuchtigkeit, bzw. Flüssigkeiten auf!

• Saugen Sie keine heiße Asche, spitze oder scharfe Gegenstände!

• Benutzen Sie das Gerät nicht in feuchten Räumen!

• Saugen Sie niemals ohne Filter. Prüfen Sie stets den korrekten Sitz der Filter nach dem Einsetzen!

• Halten Sie während des Betriebes Haare, Kleidung und Körperteile von der Staubsaugerdüse fern!

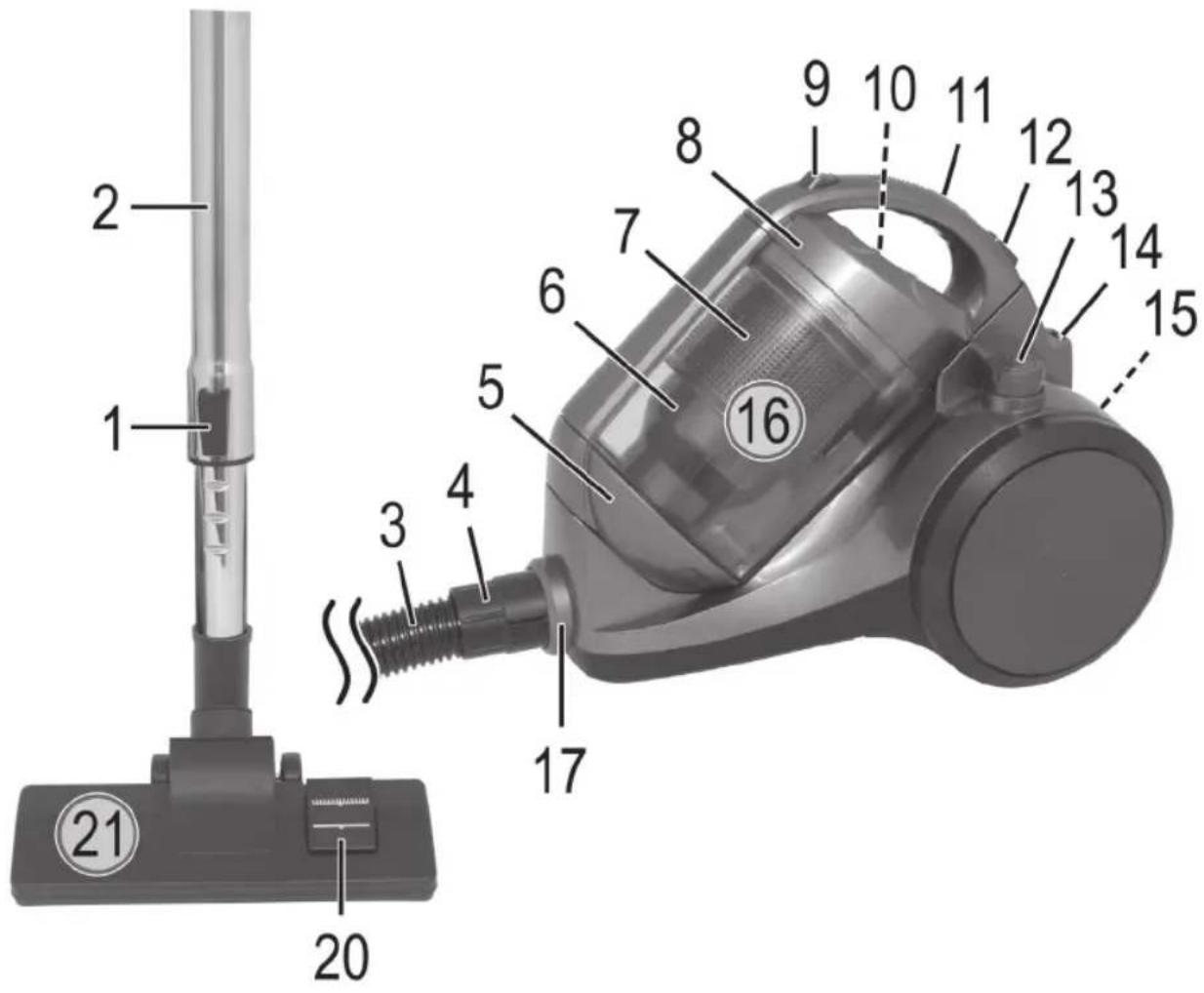

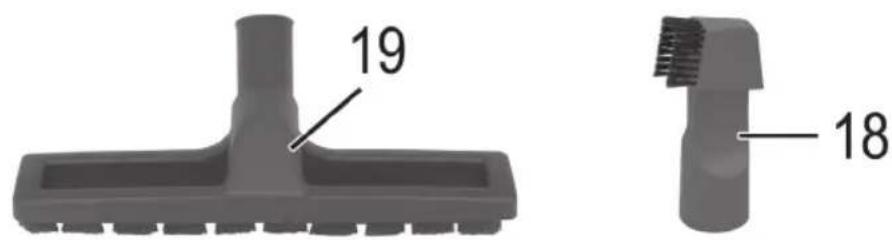

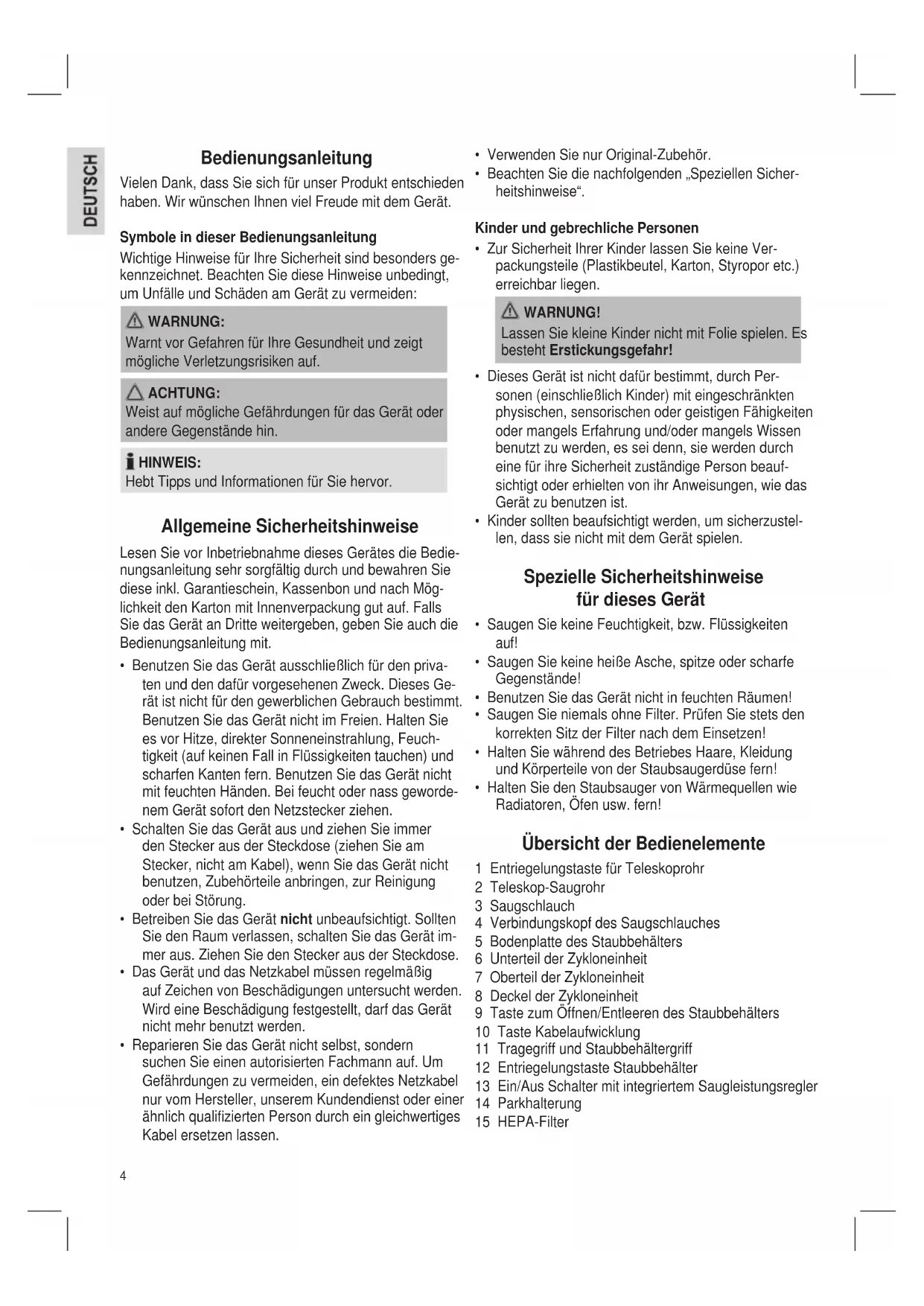

• Halten Sie den Staubsauger von Wärmequellen wie Radiatoren, Öfen usw. fern! Übersicht der Bedienelemente 1 Entriegelungstaste für Teleskoprohr 2 Teleskop-Saugrohr 3 Saugschlauch 4 Verbindungskopf des Saugschlauches 5 Bodenplatte des Staubbehälters 6 Unterteil der Zykloneinheit 7 Oberteil der Zykloneinheit 8 Deckel der Zykloneinheit 9 Taste zum Öffnen/Entleeren des Staubbehälters 10 Taste Kabelaufwicklung 11 Tragegriff und Staubbehältergriff 12 Entriegelungstaste Staubbehälter 13 Ein/Aus Schalter mit integriertem Saugleistungsregler 14 Parkhalterung 15 HEPA-Filter Bedienungsanleitung Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät. Symbole in dieser Bedienungsanleitung Wichtige Hinweise für Ihre Sicherheit sind besonders ge- kennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden: WARNUNG: Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf. ACHTUNG: Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin. HINWEIS: Hebt Tipps und Informationen für Sie hervor. Allgemeine Sicherheitshinweise Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedie- nungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Mög- lichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den priva- ten und den dafür vorgesehenen Zweck. Dieses Ge- rät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuch- tigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass geworde- nem Gerät sofort den Netzstecker ziehen.

• Schalten Sie das Gerät aus und ziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.

• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Raum verlassen, schalten Sie das Gerät im- mer aus. Ziehen Sie den Stecker aus der Steckdose.

• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.

• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualizierten Person durch ein gleichwertiges Kabel ersetzen lassen.5 16 Staubbehälter mit 2-teiliger Zykloneinheit 17 Schlauchanschluss 21 Bodendüse (mit Haken (ohne Abb.)) Zubehör 18 Fugen- und Bürstdüse 19 Parkettbürste 20 Hebel für die Umschaltung zwischen glatte Böden / Teppiche Ohne Abb.: Zubehörhalterung Inbetriebnahme

• Stecken Sie den Verbindungskopf des Saugschlau- ches (4) in den Schlauchanschluss (17), bis er mechanisch einrastet. Drücken Sie dafür gleichzeitig die Tasten am Verbindungskopf. Um den Schlauch wieder zu lösen, drücken Sie erneut die Tasten und ziehen den Verbindungskopf im selben Moment heraus.

• Stecken Sie ggf. das Saug- rohr am Griffstück auf. (Abb. A)

• Montieren Sie die Bodendü- se bzw. das Zubehör. (Abb. B)

• Befestigen Sie die Zubehörhalterung am Saugrohr. Stecken Sie die Fugen- und Bürstdüse (18) von oben in die Halterung. So haben Sie sie immer griffbereit. Teleskop-Saugrohr (Abb. C) Durch das höhenverstellbare Saugrohr, wird eine individuelle Anpassung auf Ihre Körpergröße ermöglicht. Entriegeln Sie die Kupplung durch Drücken der Taste in Pfeilrichtung. Verschieben Sie die Saugrohre wie gewünscht. Zum Verriegeln lösen Sie die Taste, bis es deutlich hörbar einrastet. Benutzen des Gerätes

1. Wickeln Sie die benötigte Kabellänge ab.

• Ziehen Sie das Netzkabel max. bis zur gelben Markierung.

• Ziehen Sie das Kabel auf keinen Fall bis zur roten Markierung, da die Kabelaufwicklung Schaden nehmen kann. Solche Schäden fallen nicht in den Garantieanspruch. HINWEIS: Falls die rote Markierung sichtbar ist, ziehen Sie das Kabel mithilfe der Kabelaufrolltaste wieder bis zur gelben Markierung ein.

2. Stecken Sie den Netzstecker in eine vorschriftsmäßig

installierte Schutzkontakt-Steckdose. Schalten Sie das Gerät mit dem Ein-/Aus Schalter ein, indem Sie die Taste mit dem Fuß nach unten drücken.

3. Im Ein-/Ausschalter ist ein Saugleistungsregler inte-

griert. Drehen Sie den Regler, um die Saugleistung einzustellen. Kleinster Punkt = Minimum Größter Punkt = Maximum

4. Saugen Sie nun mit gleichmäßiger Geschwindigkeit.

Andrücken ist nicht nötig. ACHTUNG: Achten Sie auf die durch die Kabellänge begrenzte Reichweite! Saugleistungsregler Niedrige Saugleistung: Für Gardinen, empndliche Stoffe. Mittlere Saugleistung: Für hochorige Veloursteppiche und Textilböden. Hohe Saugleistung: Für robuste Teppiche und Fußböden. Luftschieber (Abb. D) Öffnen Sie den Luftschieber am Schlauchgriff zur Luftregulierung oder, um an der Düse haftende Teile zu lösen. Ausschalten und Stromkabel aufrollen

1. Schalten Sie den Bodenstaubsauger am Ein-/Aus-

Schalter aus und ziehen Sie den Stecker aus der Steckdose.

2. Behalten Sie den Stecker in der Hand.

3. Drücken Sie die Taste für die Kabelaufwicklung und

führen Sie das Kabel nach. Halten Sie das Kabel fest, um ein Herumschlagen zu vermeiden. Düsenaufsatz Fugen-, Bürstdüse: Zum Saugen von Polstern, Vorhängen und in Ecken und Schlitzen usw.6 HINWEIS: „2 in 1“ Düse: Zusammengeklappt können Sie sie als Fugendüse benutzen. Möchten Sie die Bürstendüse verwenden, ziehen Sie am Bürstenteil in Pfeilrichtung, bis diese mechanisch einrastet. Bodendüse: Die Bodendüse ist zur leichteren Führung mit Rollen ausgestattet. Zur Reinigung von Teppichen oder glatten Flächen. - Glatte Bö- den: Drücken Sie mit dem Fuß auf das Bürs- tensymbol des Hebels (20). Die Bürsten sind jetzt sichtbar. - Teppiche: Stellen Sie mit dem Fuß den Hebel um auf das Symbol . Die Bürsten sind jetzt eingefahren. Parkettbürste: Für größere Flächen, wie Parkett, Laminat oder Fliesen u. a. Lösen der Düsen: Ziehen Sie diese unter leichtem Drehen ab. Wartung Filter Ihr Gerät verfügt über 5 Filtersysteme. Das herkömmliche Staubbeutelsystem wurde ersetzt durch einen transpa- renten Staubbehälter. In ihm werden grober Schmutz und kleinste Schwebepartikel durch die hohe Strömungsge- schwindigkeit aus der „Saugluft“ gewirbelt. Der Erwerb von Staubbeuteln entfällt. Entleeren des Staubbehälters Sie können gut erkennen, wann der transparente Staub- behälter geleert werden muss: Schalten Sie das Gerät mit dem Ein-/Aus Schalter ein. Wird der Staub bis zur Unterkante der gelochten Fläche der Zycloneinheit gewirbelt, entleeren Sie den Staubbe- hälter. Gehen Sie dazu wie folgt vor:

1. Ziehen Sie den Netzstecker aus der Steckdose.

2. Drücken Sie die Taste zum

Entriegeln des Staubbehälters (12) und entnehmen Sie den Staubbehälter (Abb. E).

3. Halten Sie den Staubbehälter

über einen Mülleimer. Entleeren Sie den Inhalt des Staubbe- hälters. Drücken Sie dazu die Taste zum Öffnen/Entleeren des Staubbehälters (9) (Abb. F).

4. Schließen Sie die Bodenplatte wieder, so dass sie

5. Setzen Sie den Staubbehälter zurück in das Gerät,

mit der unteren Seite zuerst. Drücken Sie den Staub- behälter nach unten. Der Haken an der Rückseite des Staubbehälters muss hörbar einrasten.

6. Prüfen Sie den festen Sitz des Staubbehälters indem

Sie das Gerät am Tragegriff (11) kurz anheben. Reinigen des Filtereinsatzes (Zykloneinheit)

1. Entleeren Sie den Staubbehälter wie zuvor beschrie-

2. Entriegeln Sie den Deckel (8) des Staubbehälters.

Drehen Sie ihn in Richtung „release“ entgegen dem Uhrzeigersinn. Nehmen Sie den Deckel ab.

3. Entnehmen Sie den Motorschutzlter und reinigen

Sie ihn durch Ausklopfen. Bei stärkeren Verschmut- zungen waschen Sie ihn aus, wie weiter unten beschrieben.

4. Entriegeln Sie die Zykloneinheit. Drehen Sie sie in

Richtung „release“ entgegen dem Uhrzeigersinn. Ziehen Sie die Zykloneinheit aus dem Staubbehälter.

5. Halten Sie die Zykloneinheit so, dass das gelochte

Oberteil (7) nach unten zeigt. Drehen Sie das Unter- teil (6) der Zykloneinheit entgegen dem Uhrzeigersinn ab.

6. Entleeren Sie den Inhalt des Oberteils über einen

7. Fügen Sie die beiden Teile der Zykloneinheit wieder

zusammen. Setzen Sie die Rastnasen des Unterteils in die Führung des Oberteils. Drehen Sie die Teile fest bis zum Anschlag.

8. Setzen Sie die Zykloneinheit

wieder in den Staubbehälter ein. Beachten Sie nebenste- hende Abbildungen. Halten Sie den Staubbehälter so, dass Sie die Öffnung des

ftauslasses vor sich sehen. Drücken Sie die Rastnasen der Zykloneinheit in die Ausspa- rungen des Staubbehälters. Drehen Sie die Zykloneinheit in Richtung „lock “ bis zum Anschlag fest.

9. Setzen Sie den Motorschutzlter in den Staubbehäl-

ter. Orientieren Sie sich dabei an den Pfeilmarkierun- gen auf der Zykloneneinheit und auf dem Motor- schutzlter. Setzen Sie die Stellen, die mit den Pfeilen markiert sind, übereinander.

10. Setzen Sie den Deckel so auf den Staubbehälter,

dass der Pfeil am Deckel auf das offene Schloss- Symbol am Staubbehälter zeigt. Drücken Sie die Rastnasen des Deckels in die Aussparungen des Staubbehälters.7

11. Drehen Sie den Deckel im Uhrzeigersinn fest. Der

Pfeil auf dem Deckel muss über dem geschlossenen Schloss-Symbol am Staubbehälter stehen.

12. Setzen Sie den Staubbehälter zurück in das Gerät.

Der Haken an der Rückseite des Staubbehälters muss hörbar einrasten.

13. Prüfen Sie den festen Sitz des Staubbehälters indem

Sie das Gerät am Tragegriff (11) kurz anheben. Motorschutzfilter (im Staubbehälter) Nach jedem dritten Entleeren oder bei stärkeren Verschmutzungen reinigen Sie den Filter, indem Sie ießendes Wasser entgegen der Blasrichtung durch das Filtervlies laufen lassen. Den Schaumstoff können Sie entnehmen und separat mit klarem Wasser auswaschen. Lassen Sie den Schaumstoff und das Filtervlies an der Luft vollständig trocknen. Legen Sie den Schaumstoff wieder auf das Filtervlies, bevor Sie den Motorschutzlter in den Staubbehälter einsetzen. ACHTUNG: Waschen Sie die Filter niemals in der Waschma- schine und verwenden Sie keinen Haartrockner. HEPA-Filter (15) Desweiteren verfügt Ihr Gerät über einen HEPA-Filter. Er bendet sich auf der Rückseite des Gerätes unter der Parkhalterung. Um eine einwandfreie Funktion des Filters zu gewährleisten, empfehlen wir, den Filter alle 6 Monate zu reinigen.

1. Ziehen Sie den Netzstecker aus der Steckdose.

2. Drücken Sie den Hebel nach links und nehmen Sie

das Lüftungsgitter ab.

3. Entnehmen Sie den Filtereinsatz und reinigen Sie

diesen genauso wie das Filtervlies des Motorschutz- lters (Beschreibung siehe oben).

4. Setzen Sie den Filtereinsatz im vollständig getrockne-

ten Zustand wieder in das Gerät ein.

5. Befestigen Sie das Lüftungsgitter am Gerät. Drücken

Sie dabei den Hebel wieder zuerst nach links. Lassen Sie ihn los, wenn das Lüftungsgitter komplett aufsitzt. Es muss hörbar einrasten. ACHTUNG: Bitte beachten Sie diesen wichtigen Hinweis! Die Reinigung kann je nach Einsatzbedingungen, z.B. beim Saugen von feinem Staub, auch nach kürzerer Zeit nötig werden. Sollte die Saugleistung Ihres Staubsaugers nachlas- sen, reinigen Sie bitte die Filter, wie beschrieben. Wenn die Saugleistung plötzlich während des Betrie- bes nachlässt, kann dies auch auf eine Verstopfung der Filter hinweisen. Ersatz Motorschutz- sowie HEPA-Filter können Sie über unseren Webshop beziehen: www.shop.clatronic.de Reinigung und Aufbewahrung WARNUNG:

• Ziehen Sie immer den Netzstecker vor der Reini- gung!

• Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen. Es könnte zu einem elektrischen Schlag oder Brand führen. ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheuernde Gegenstände.

• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel. Reinigen Sie das Gehäuse mit einem trockenen Tuch. Aufbewahrung

• Lassen Sie das Gerät vollständig abkühlen.

• Rollen Sie das Kabel komplett ein.

• Die Parkhalterung (14) an der Rückseite des Gerätes können Sie nutzen, wenn Sie die Bodendüse (21) am Teleskop-Saugrohr montiert haben. Hängen Sie den Haken der Bodendüse in die Parkhalterung. Störungsbehebung

• GerätistohneFunktion. Abhilfe: Überprüfen Sie den Netzanschluss. Überprüfen Sie die Stellung des Schalters.

• Gerätsaugtnicht. Mögliche Ursache: Die Saugleistung ist zu gering eingestellt. Abhilfe: Kontrollieren Sie die Position des Reglers. oder8 Mögliche Ursache: Der Staubbehälter oder die Filter sind verschmutzt. Abhilfe: Entleeren bzw. reinigen Sie die Bauteile. oder Mögliche Ursache: Im Saugschlauch oder der Düse bendet sich ein Fremdkörper. Abhilfe: Kontrollieren Sie das Zubehör auf Fremdkörper. Geräuschentwicklung Gemessen wurde der Schalldruckpegel am Ohr einer Bedienperson (LpA) in Übereinstimmung mit der DIN EN ISO 3744. Ermittelter Schalldruckpegel: 83,0 dB(A) (kein Limit) Technische Daten Modell: ................................................................... BS 1286 Spannungsversorgung: ................. 220-240 V~, 50/60 Hz Leistungsaufnahme:

max. : ................................................................ 2200 W Schutzklasse: ................................................................... II Nettogewicht: ................................................... ca. 5,25 kg Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten. Hinweis zur Richtlinienkonformität Hiermit erklärt die Firma Clatronic International GmbH, dass sich das Gerät BS 1286 in Übereinstimmung mit den grundlegenden Anforderungen, der europäi- schen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EG) bendet. Garantie Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater

Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum. Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten. Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung ge- eignetes Gerät – auch teilweise – gewerblich nutzen.

2. Voraussetzung für unsere Garantieleistungen sind

der Kauf des Geräts in Deutschland bei einem un- serer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns. Bendet sich das Gerät zum Zeitpunkt des Garantie- falls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

3. Mängel müssen innerhalb von 14 Tagen nach

Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.

4. Garantieleistungen werden nicht für Mängel erbracht,

die auf der Nichtbeachtung der Gebrauchsanwei- sung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließ- lich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.

5. Durch Garantieleistungen wird die Garantiezeit nicht

verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacher- füllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt. Stand 06 2012 Garantieabwicklung 24 Stunden am Tag, 7 Tage in der Woche Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, steht Ihnen die schnellste und komfortabelste Möglichkeit der Reklamationsanmeldung über unser SLI

Internet-Serviceportal zur Verfügung. www.sli24.de Bitte melden Sie direkt den Servicevorgang auf unserem Online Serviceportal www.sli24.de an. Sie erhalten wenige Sekunden nach Abschluss der Anmeldung ein kostenloses Versandticket per E-Mail übermittelt. Zusätz- lich erhalten Sie weitere Informationen zur Abwicklung Ihrer Reklamation. Mit Ihren persönlichen Zugangsdaten, die direkt nach Ihrer Anmeldung per E-Mail an Sie übermittelt werden, können Sie den Status Ihres Vorgangs auf unserem Serviceportal www.sli24.de online verfolgen.9 Sie brauchen das kostenlose Versandticket nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deut- schen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner. So einfach kann Service sein!

3. Ab zur Post damit

Fertig, so einfach geht es! Bitte vergessen Sie nicht, dem Gerät eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) als Garantienachweis beizulegen, da wir sonst keine kosten- losen Garantieleistungen erbringen können. Unser Serviceportal www.sli24.de bietet Ihnen weitere Leistungen an:

• Downloadbereich für Bedienungsanleitungen

• Downloadbereich für Firmwareupdates

• FAQ‘s, die Ihnen Problemlösungen anbieten

• Zugang zu unseren Zubehör- und Ersatzteile-Web- shops Auch nach der Garantie sind wir für Sie da! – Kostengünstige Reparaturen zum Festpreis! Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Unfreie Lieferungen werden von uns nicht angenommen. Es entstehen Ihnen damit erhebliche Kosten. Stand 06 2012 Entsorgung Bedeutung des Symbols „Mülltonne“ Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll. Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elek- trogeräte ab, die Sie nicht mehr benutzen werden. Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten. Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltun- gen.10
