BS 1281 - Staubsauger CLATRONIC - Kostenlose Bedienungsanleitung

Produkttyp	Schlittenstaubsauger
Marke	Clatronic
Modell	BS 1281
Farbe	Schwarz und Rot
Abmessungen (L x B x H)	35 x 25 x 28 cm
Gewicht	4,5 kg
Stromversorgung	Netz, 220-240 V ~ 50 Hz
Maximale Leistung	1200 W
Behältervolumen	1,5 L (Staubbeutel)
Aktionsradius	6 m (Netzkabel)
Geräuschpegel	78 dB(A)
Filtersystem	Waschbarer HEPA-Filter
Beuteltyp	Einweg-Staubbeutel
Zubehör inklusive	Bodendüse, Polsterdüse, Staubbürste
Nasssaugfunktion	Nein
Automatische Abschaltung	Ja (Überhitzungsschutz)
Wartung	HEPA-Filter alle 3 Monate reinigen, Beutel bei voll wechseln
Sicherheit	Nur an geerdeter Steckdose verwenden, keine Flüssigkeiten saugen
Ersatzteile verfügbar	Beutel, Filter, Düsen (Referenzen auf der Clatronic-Website)
Reparierbarkeit	Reparaturindex: 7,5/10 (geschätzt)

Häufig gestellte Fragen - BS 1281 CLATRONIC

Wie wechsle ich den Staubbeutel?

Gerät vom Netz trennen, das Fach auf der Rückseite öffnen, vollen Beutel entfernen und einen neuen unter Ausrichtung der Kerben einsetzen.

Ist der Filter waschbar?

Ja, der HEPA-Filter ist mit lauwarmem Wasser waschbar. Vor dem Wiedereinsetzen vollständig trocknen lassen.

Was tun, wenn der Staubsauger nicht angeht?

Überprüfen Sie die Steckdose, das Netzkabel und den Schalter. Falls er immer noch nicht funktioniert, könnte der Motor durch einen Thermostat geschützt sein: 30 Minuten warten.

Kann ich Flüssigkeiten saugen?

Nein, dieser Staubsauger ist nur für die Trockenreinigung ausgelegt. Das Aufsaugen von Flüssigkeiten kann den Motor beschädigen.

Wie reinige ich die Bürste?

Bürste vom Rohr entfernen, Haare und Fäden mit einer Schere entfernen, bei Bedarf mit Seifenwasser waschen.

Wo finde ich Ersatzteile?

Auf der offiziellen Clatronic-Website oder bei autorisierten Händlern. Referenzen: Beutel Typ S-12, Filter HREF-1281.

Das Kabel zieht sich schlecht ein, was tun?

Stellen Sie sicher, dass es nicht verdreht oder eingeklemmt ist. Ziehen Sie vorsichtig am Kabel, um die Aufrollmechanik zu lösen.

Wie hoch ist die Leistung in Watt?

Die maximale Leistung beträgt 1200 W, ideal für effektive Reinigung auf allen Bodenarten.

Ist der Staubbehälter klein?

Das Fassungsvermögen von 1,5 L ist für eine Wohnung geeignet. Für ein großes Haus den Beutel regelmäßig leeren.

Wie verstaut man den Staubsauger?

Stellen Sie ihn aufrecht auf seine Basis oder legen Sie ihn hin. Wickeln Sie das Kabel um die dafür vorgesehenen Haken.

BEDIENUNGSANLEITUNG BS 1281 CLATRONIC

Bedienungsanleitung/Garantie

Gebruiksaanwijzing • Mode d'emploi • Instrucciones de servicio Manual de instruções • Istruzioni per l'uso • Bruksanvisning Instruction Manual • Instrukcja obsługi/Gwarancja • Návod k použití Használati utasítás • Руководство по эксплуатации

Übersicht der Bedienelemente ...... Seite 3

Bedienungsanleitung ...... Seite 4

Technische Daten ...... Seite 7

Garantiebedingungen ...... Seite 7

NEDERLANDS

Inhoud

Übersicht der Bedienelemente

Overzicht van de bedieningselementen • Liste des différents éléments de commande Indicación de los elementos de manejo • Descrição dos elementos • Elementi di comando Oversikt over betjeningselementene • Overview of the Components Przegląd elementów obsługi • Přehled ovládacích prvků • A kezelőelemek áttekintése Обзор деталей прибора

Allgemeine Sicherheitshinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie es nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzstecker ziehen.
• Schalten Sie das Gerät aus und ziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.
• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Raum verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Stecker aus der Steckdose.
• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.
• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie bitte einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifizierten Person durch ein gleichwertiges Kabel ersetzen lassen.
• Verwenden Sie nur Original-Zubehör.
• Beachten Sie die nachfolgenden „Speziellen Sicherheitshinweise“.

Kinder und gebrechliche Personen

- Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

WARNUNG!

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

- Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

- Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Spezielle Sicherheitshinweise

• Saugen Sie keine Feuchtigkeit, bzw. Flüssigkeiten auf!
• Saugen Sie keine heiße Asche, spitze oder scharfe Gegenstände!

• Benutzen Sie das Gerät nicht in Feuchträumen!

• Saugen Sie niemals ohne Filter. Prüfen Sie stets den korrekten Sitz der Filter nach dem Einsetzen!

• Halten Sie während des Betriebes Haare, Kleidung und Körperteile von der Staubsaugerdüse fern!
• Halten Sie den Staubsauger von Wärmequellen wie Radiatoren, Öfen usw. fern!
• Beim Türeschließen darf das Kabel nicht eingeklemmt oder an scharfen Kanten oder Ecken entlang gezogen werden.
• Rollen Sie nicht mit dem Staubsauger über das Kabel.
• Das Gerät darf nicht verwendet werden, um Glasscherben, kleine Spielzeuge, Nadeln, Büroklammern, heiße Asche, brennende Zigarettenstummeln oder Streichhölzer usw. aufzusaugen.

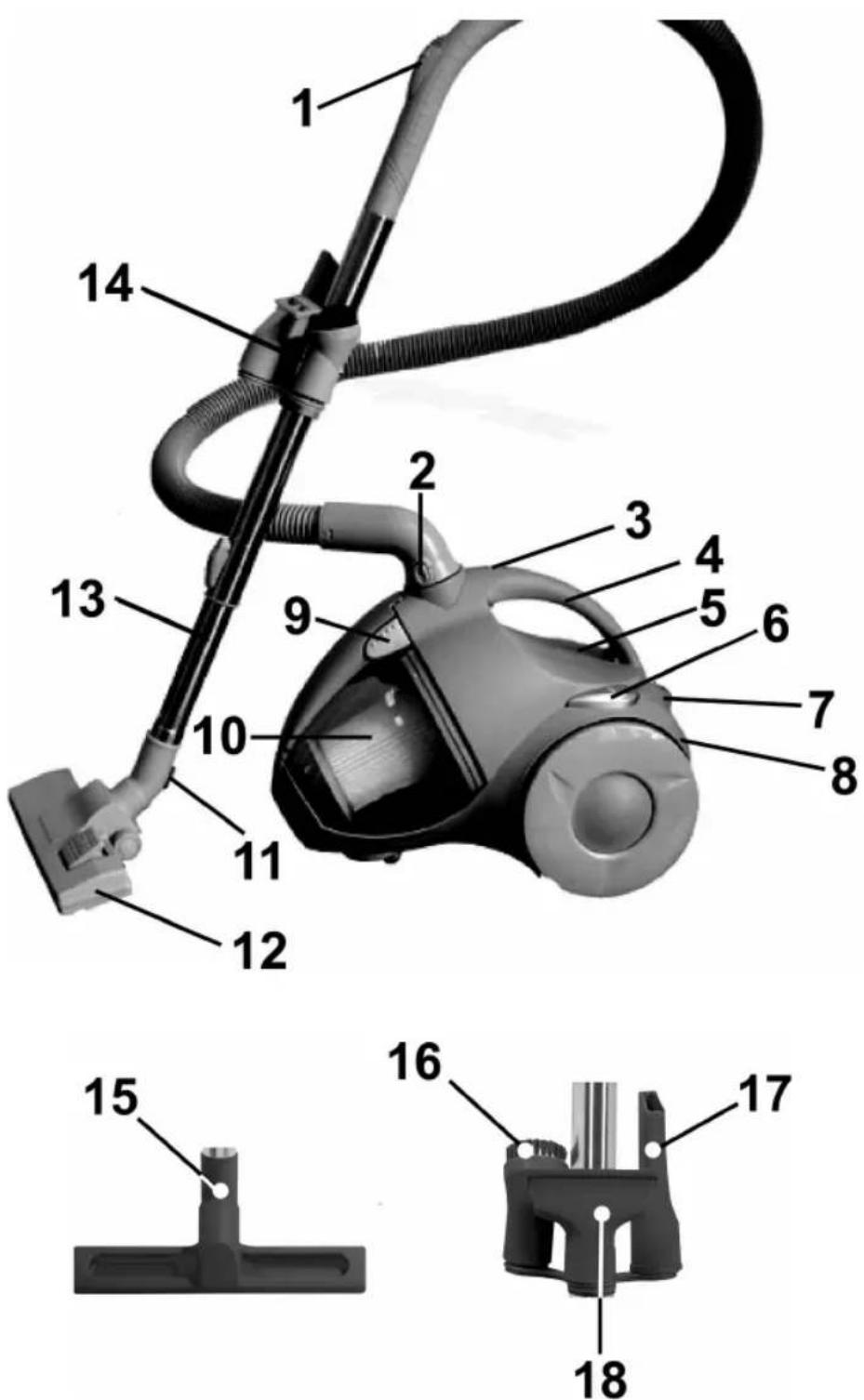

Übersicht der Bedienelemente

1 Luftschieber
2 Schlauchanschluss
3 Saugleistungsregler
4 Tragegriff
5 Taste zur Kabelaufwicklung
6 Ein/Aus-Schalter
7 Parkhilfe
8 Abdeckung Auslassfilter
9 Taste zum Lösen des Staubbehälter
10 Staubbehälter mit Motorschutzfilter
11 Haken am Saugrohr
12 Bodendüse
13 Teleskop-Saugrohr
14 Zubehörhalterung

Zubehör:

15 Parkettbürste

16 Bürstdüse

17 Fugendüse

18 Polsterdüse

Inbetriebnahme

• Stecken Sie den Verbindungskopf des Saugschlauches in den Schlauchanschluss, bis er mechanisch einrastet, drücken Sie dazu bitte gleichzeitig die Tasten. Um den Schlauch wieder zu lösen, drücken Sie bitte erneut die Tasten am Verbindungskopf.
• Halten Sie die Tasten gedrückt und ziehen Sie dann den Schlauch heraus.
• Stecken Sie ggf. das Saugrohr am Griffstück auf.

Benutzen des Gerätes

1. Montieren Sie das Zubehör.
2. Wickeln Sie die benötigte Kabellänge ab, stecken Sie den Netzstecker in eine vorschriftsmäßig installierte Schutzkontaktsteckdose 230 V, 50 Hz und schalten Sie das Gerät mit dem Ein-/ Ausschalter ein.
3. Stellen Sie die Saugleistung mit dem Saugleistungsregler ein (Min bis Max).
4. Saugen Sie nun mit gleichmäßiger Geschwindigkeit. Andrücken ist nicht nötig.

Hinweis: Achten Sie auf die durch die Kabellänge begrenzte Reichweite!

Saugleistungsregler

Niedrige Saugleistung: Für Gardinen, empfindliche Stoffe. Mittlere Saugleistung: Für hochflorige Veloursteppiche und Textilböden.

Hohe Saugleistung: Für robuste Teppiche und Fußböden.

Aufwickelvorrichtung für Netzkabel

Bitte ziehen Sie das Netzkabel max. bis zur gelben Markierung. Ziehen Sie das Kabel auf keinen Fall bis zur roten Markierung, da die Kabelaufwicklung Schaden nehmen kann. Solche Schäden fallen nicht in den Garantieanspruch.

Aufwickeln

Drücken Sie die Taste für Kabelaufwicklung und führen Sie das Kabel nach. Halten Sie das Kabel fest, um ein herumschlagen zu vermeiden.

Teleskop-Saugrohr

Durch das höhenverstellbare Saugrohr, wird eine individuelle Anpassung auf Ihre Körpergröße ermöglicht. Entriegeln Sie die Kupplung durch Drücken der Taste in Pfeilrichtung. Verschieben Sie die Saugrohre wie gewünscht. Zum Verriegeln lösen Sie die Taste, bis es deutlich hörbar einrastet.

Fugen-, Bürstdüse: Zum Saugen von Polstern, Vorhängen und in Ecken und Schlitzen usw.

Polsterdüse: Zur Reinigung von Polstern, Vorhängen usw.

Bodendüse: Zur Reinigung von Teppichen oder glatten Flächen.

Glatte Böden:

Drücken Sie den Hebel mit dem Bürstensymbol „mmidem Fuß nieder. Die Bürsten sind jetzt sichtbar.

Teppiche:

Stellen Sie den Hebel mit dem Fuß um, auf das Symbol „

Parkettbürste: Die Bodendüse ist zur leichteren

Führung, mit Rollen ausgestattet. Für größere Flächen, wie Parkett, Laminat oder Fliesen u. a.

Schieben Sie den Schalter an der Bürste auf das Symbol A, dann wird mehr Luft angesaugt. Beim Symbol (B) entsprechend weniger. Das verstärkt die Saugkraft.

en Sie diese unter leichtem Drehen ab.

Luftschieber

Öffnen Sie den Luftschieber am Schlauchgriff zur Luftregulierung oder, um an der Düse haftende Teile zu lösen.

Filter

Ihr Gerät verfügt über 3 Filtersysteme. Das herkömmliche Staubbeutelsystem wurde ersetzt durch einen transparenten Staubbehälter. In ihm werden grober Schmutz und kleinste Schwebepartikel durch die hohe Strömungsgeschwindigkeit aus der „Saugluft“ gewirbelt.

Der Erwerb von Staubbeuteln entfällt.

Haben die Staubrückstände die MAX-Marke am Staubbehälter erreicht oder lässt die Saugkraft nach, gehen Sie wie folgt vor:

Abb. 1

Entleeren des Staubbehälters

- Drücken Sie die Taste zum Lösen des Staubbehälter und entnehmen Sie den Staubbehälter.

- Ziehen Sie vorsichtig den Filtereinsatz an den beiden Halterungen heraus. Stellen Sie den Staubbehälter ggf. senkrecht hin.

- Entleeren Sie den Inhalt des Staubbehälters. Setzen Sie im Anschluss den Filtereinsatz wieder ein. Achten Sie bitte darauf, dass der Filtereinsatz fest und in einer geraden Position eingesetzt wird. Befestigen Sie den Staubbehälter wieder, bis dieser hörbar einrastet.

Motorschutzfilter

(im Staubbehälter)

Reinigen des Filtereinsatzes

- Drücken Sie die Taste zum Lösen des Staubbehälters und entnehmen Sie den Staubbehälter (siehe Abb. 1).

- Entleeren Sie den Inhalt des Staubbehälters (siehe Abb. 2). Entriegeln Sie den Filtereinsatz durch kurzes Drehen im Uhrzeigersinn (siehe Abb. 3). Im zweiten Schritt lässt sich der Filtereinsatz nach unten herausnehmen. Reinigen Sie den Motorschutzfilter durch Ausklopfen und sanftes Ausbürsten.

• Setzen Sie die Bauteile wieder ein.
• Befestigen Sie den Staubbehälter wieder, bis dieser hörbar einrastet.

Nach jedem dritten Entleeren oder bei stärkeren Verschmutzungen reinigen Sie den Filter, indem Sie fließendes Wasser entgegen der Blasrichtung durch das Filtervlies laufen lassen.

Setzen Sie diesen nur vollständig getrocknet wieder ein!

Achtung: Waschen Sie bitte die Filter niemals in der Waschmaschine und verwenden Sie keinen Föhn zum Trocknen.

2. Einlassfilter

Den Einlassfilter finden Sie im Staubbehälterraum, siehe Pfeil. Drücken Sie die Taste zum Lösen des Staubbehälters und entnehmen Sie den Staubbehälter. Ziehen Sie den Filter nach vorn heraus. Reinigen Sie den Einlassfilter nach ca. jeder 10. Staubbehälterentleerung, oder öfter, wenn es nötig ist. Achten Sie bitte darauf, dass der Filter immer sauber ist, da sonst keine Luftzirkulation mehr gewährleistet ist. Bei Bedarf können Sie den Filter in warmem Wasser, ohne Zusätze reinigen. Setzen Sie diesen nur vollständig getrocknet wieder ein.

3. Auslassfilter

Des Weiteren verfügt Ihr Gerät über einen Auslassfilter. Um eine einwandfreie Funktion des Filters zu gewährleisten, empfehlen wir den Filter alle 6 Monate zu reinigen. Sie finden diesen Filter an der hinteren Seite Ihres Gerätes hinter einem Lüftungsgitter. Öffnen Sie das Lüftungsgitter durch Drücken des Hebels oben am Lüftungsgitter. Ziehen Sie dann das Gitter nach vorne heraus. Entnehmen Sie den Filter und reinigen Sie diesen, wie bereits beschrieben. Setzen Sie den Filter wieder ein und schließen Sie das Lüftungsgitter in umgekehrter Reihenfolge.

Bitte beachten Sie diesen wichtigen Hinweis!

Die Reinigung kann je nach Einsatzbedingungen, z. B beim Saugen von feinen Staub, auch nach kürzerer Zeit nötig werden. Sollte die Saugleistung Ihres Staubsaugers nachlassen, reinigen Sie bitte die Filter, wie beschrieben. Wenn die Saugleistung plötzlich während des Betriebes nachlässt, kann dies auch auf eine Verstopfung der Filter hinweisen.

Ersatz Motorschutz- sowie Auslassfilter erhalten Sie bei unserer Hotline.

Reinigung und Aufbewahrung

Reinigung

• Ziehen Sie vor der Reinigung den Netzstecker aus der Steckdose!
• Reinigen Sie das Gehäuse mit einem trockenen Tuch.
• Reinigen Sie den Motorschutzfilter bei etwa jeder 3. Entleerung. Reinigen Sie den Filter in warmem Wasser, ohne Zusätze. Setzen Sie diesen nur vollständig getrocknet ein.

Aufbewahrung

• Lassen Sie das Gerät vollständig abkühlen.
• Rollen Sie das Kabel komplett ein.
• Stellen Sie bitte das Gerät waagerecht hin und hängen Sie den Haken am Teleskoprohr in die Parkhilfe (7) auf der Rückseite des Gerätes ein.

Störungsbehebung

- Gerät ist ohne Funktion.

Abhilfe:

Überprüfen Sie den Netzanschluss. Überprüfen Sie die Stellung des Schalters.

- Gerät saugt nicht.

Mögliche Ursache: Der Staubbehälter oder die Filter sind verschmutzt.

Abhilfe: Entleeren bzw. reinigen Sie die Bauteile.

Mögliche Ursache: Im Saugschlauch oder der Düse befindet sich ein Fremdkörper.

Abhilfe: Kontrollieren Sie das Zubehör auf Fremdkörper.

Geräuschentwicklung

Gemessen wurde der Schalldruckpegel am Ohr einer Bedienperson (LpA) in Übereinstimmung mit der DIN EN ISO 3744. Ermittelter Schalldruckpegel: 78,0 dB(A) (kein Limit)

Technische Daten

Modell: BS 1281

Spannungsversorgung: 220-240 V, 50/60 Hz

Leistungsaufnahme:

Pnom.: 1800 W

P max.: 2300 W

Schutzklasse: ......II

Nettogewicht: 5,85 kg

Technische Änderungen vorbehalten!

Konformitätserklärung

Hiermit erklärt die Firma Clatronic International GmbH, dass sich das Gerät BS 1281 in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EG) befindet.

Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.

Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.

Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

1. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns.

Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

1. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.

2. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.

3. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 03 2008

Garantieabwicklung

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, bitten wir Sie, uns Ihren Garantieanspruch mitzuteilen.

Die schnellste und komfortabelste Möglichkeit ist die Anmeldung über unser SLI (Service Logistik International) Internet-Service-portal.

www.sli24.de

Sie können sich dort direkt anmelden und erhalten alle Informationen zur weiteren Vorgehensweise Ihrer Reklamation.

Über einen persönlichen Zugangscode, der Ihnen direkt nach Ihrer Anmeldung per E-Mail übermittelt wird, können Sie den Bearbeitungsablauf Ihrer Reklamation auf unserem Serviceportal online verfolgen.

Alternativ können Sie uns den Servicefall per E-Mail

[e-mail]

oder per Fax

0 21 52 - 20 06 15 97

mitteilen.

Bitte teilen Sie uns Ihren Namen, Vornamen, Straße, Hausnummer, PLZ und Wohnort, Telefon-Nummer, soweit vorhanden, Fax-Nummer und E-Mail-Adresse mit. Im Weiteren benötigen wir die Typenbezeichnung des reklamierten Gerätes, eine kurze Fehlerbeschreibung, das Kaufdatum und den Händler, bei dem Sie das Neugerät erworben haben.

Nach Prüfung Ihres Garantieanspruches erhalten Sie von uns einen fertig ausgefüllten Versandaufkleber. Sie brauchen diesen Aufkleber nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

Bitte fügen Sie dem Paket eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) sowie eine kurze Fehlerbeschreibung bei.

Ohne den Garantienachweis (Kaufbeleg) kann Ihre Reklamation nicht kostenfrei bearbeitet werden.

Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Bei unfreien Lieferungen entfällt Ihr Anspruch auf Garantieleistungen.

Clatronic International GmbH

Industriering Ost 40

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.

Beschermingsklasse: II

Nettogewicht: 5,85 kg

Signification du symbole „Elimination“
