INSTRUKCJA OBSŁUGI BS 1286 CLATRONIC

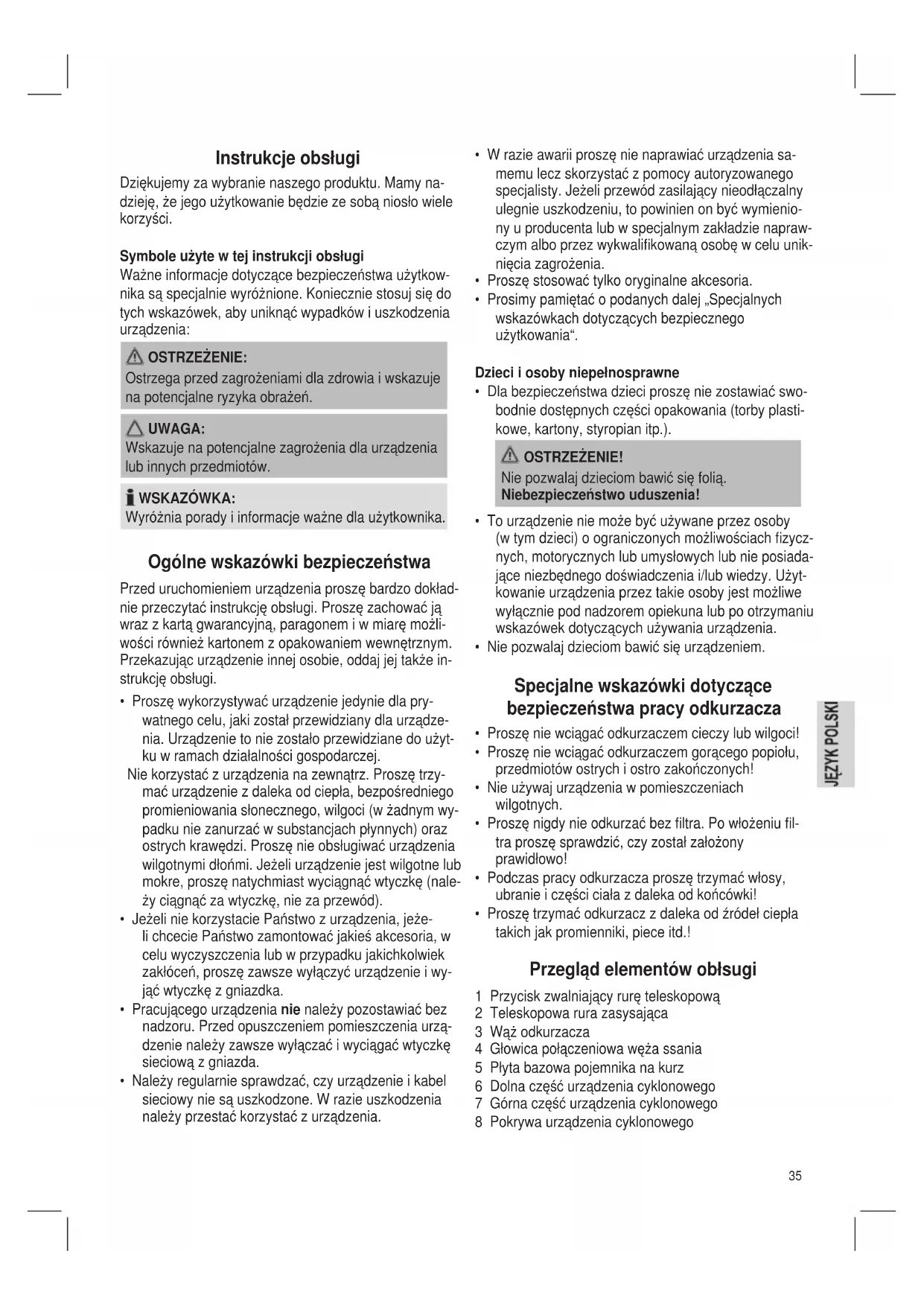

• W razie awarii proszę nie naprawiać urządzenia sa- memu lecz skorzystać z pomocy autoryzowanego specjalisty. Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu, to powinien on być wymienio- ny u producenta lub w specjalnym zakładzie napraw- czym albo przez wykwalikowaną osobę w celu unik- nięcia zagrożenia.

• Proszę stosować tylko oryginalne akcesoria.

• Prosimy pamiętać o podanych dalej „Specjalnych wskazówkach dotyczących bezpiecznego użytkowania“. Dzieci i osoby niepełnosprawne

• Dla bezpieczeństwa dzieci proszę nie zostawiać swo- bodnie dostępnych części opakowania (torby plasti- kowe, kartony, styropian itp.). OSTRZEŻENIE! Nie pozwalaj dzieciom bawić się folią. Niebezpieczeństwo uduszenia!

• To urządzenie nie może być używane przez osoby (w tym dzieci) o ograniczonych możliwościach zycz- nych, motorycznych lub umysłowych lub nie posiada- jące niezbędnego doświadczenia i/lub wiedzy. Użyt- kowanie urządzenia przez takie osoby jest możliwe wyłącznie pod nadzorem opiekuna lub po otrzymaniu wskazówek dotyczących używania urządzenia.

• Nie pozwalaj dzieciom bawić się urządzeniem. Specjalne wskazówki dotyczące bezpieczeństwa pracy odkurzacza

• Proszę nie wciągać odkurzaczem cieczy lub wilgoci!

• Proszę nie wciągać odkurzaczem gorącego popiołu, przedmiotów ostrych i ostro zakończonych!

• Nie używaj urządzenia w pomieszczeniach wilgotnych.

• Proszę nigdy nie odkurzać bez ltra. Po włożeniu l- tra proszę sprawdzić, czy został założony prawidłowo!

• Podczas pracy odkurzacza proszę trzymać włosy, ubranie i części ciała z daleka od końcówki!

• Proszę trzymać odkurzacz z daleka od źródeł ciepła takich jak promienniki, piece itd.! Przegląd elementów obłsugi 1 Przycisk zwalniający rurę teleskopową 2 Teleskopowa rura zasysająca 3 Wąż odkurzacza 4 Głowica połączeniowa węża ssania 5 Płyta bazowa pojemnika na kurz 6 Dolna część urządzenia cyklonowego 7 Górna część urządzenia cyklonowego 8 Pokrywa urządzenia cyklonowego Instrukcje obsługi Dziękujemy za wybranie naszego produktu. Mamy na- dzieję, że jego użytkowanie będzie ze sobą niosło wiele korzyści. Symbole użyte w tej instrukcji obsługi Ważne informacje dotyczące bezpieczeństwa użytkow- nika są specjalnie wyróżnione. Koniecznie stosuj się do tych wskazówek, aby uniknąć wypadków i uszkodzenia urządzenia: OSTRZEŻENIE: Ostrzega przed zagrożeniami dla zdrowia i wskazuje na potencjalne ryzyka obrażeń. UWAGA: Wskazuje na potencjalne zagrożenia dla urządzenia lub innych przedmiotów. WSKAZÓWKA: Wyróżnia porady i informacje ważne dla użytkownika. Ogólne wskazówki bezpieczeństwa Przed uruchomieniem urządzenia proszę bardzo dokład- nie przeczytać instrukcję obsługi. Proszę zachować ją wraz z kartą gwarancyjną, paragonem i w miarę możli- wości również kartonem z opakowaniem wewnętrznym. Przekazując urządzenie innej osobie, oddaj jej także in- strukcję obsługi.

• Proszę wykorzystywać urządzenie jedynie dla pry- watnego celu, jaki został przewidziany dla urządze- nia. Urządzenie to nie zostało przewidziane do użyt- ku w ramach działalności gospodarczej. Nie korzystać z urządzenia na zewnątrz. Proszę trzy- mać urządzenie z daleka od ciepła, bezpośredniego promieniowania słonecznego, wilgoci (w żadnym wy- padku nie zanurzać w substancjach płynnych) oraz ostrych krawędzi. Proszę nie obsługiwać urządzenia wilgotnymi dłońmi. Jeżeli urządzenie jest wilgotne lub mokre, proszę natychmiast wyciągnąć wtyczkę (nale- ży ciągnąć za wtyczkę, nie za przewód).

• Jeżeli nie korzystacie Państwo z urządzenia, jeże- li chcecie Państwo zamontować jakieś akcesoria, w celu wyczyszczenia lub w przypadku jakichkolwiek zakłóceń, proszę zawsze wyłączyć urządzenie i wy- jąć wtyczkę z gniazdka.

• Pracującego urządzenia nie należy pozostawiać bez nadzoru. Przed opuszczeniem pomieszczenia urzą- dzenie należy zawsze wyłączać i wyciągać wtyczkę sieciową z gniazda.

• Należy regularnie sprawdzać, czy urządzenie i kabel sieciowy nie są uszkodzone. W razie uszkodzenia należy przestać korzystać z urządzenia.36 9 Przycisk otwierania/opróżniania pojemnika kurzowego 10 Przycisk zwijania kabla 11 Uchwyt do przenoszenia i uchwyt pojemnika na kurz 12 Przycisk zwalniania pojemnika kurzowego 13 Przełącznik wł/wył ze zintegrowanym regulatorem mocy ssania 14 Uchwyt na hak 15 Filtr HEPA 16 Pojemnik na kurz z dwuczęściowym urządzeniem cy- klonowym 17 Przyłączenie 21 Rura zasysająca (z haczykiem (bez rys.)) Akcesoria 18 Dysza do fug i szczotkowa 19 Szczotka do parkietów 20 Dźwignia przełączania między gładkimi podłogami a dywanami Niepokazane: Pojemnik na akcesoria Uruchomienie

• Wstawić głowicę połączeniową węża ssania (4) na połączenie węża (17) aż mechanicznie się zatrza- śnie. Jednocześnie nacisnąć przyciski na głowicy po- łączeniowej, aby to zrobić. Aby ponownie odłączyć wąż, nacisnąć ponownie przyciski i jednocześnie wy- jąć głowicę.

• Proszę wsunąć rurę zasysającą w uchwyt. (Rys. A)

• Proszę zamontować dyszę do podłogi ewent. akcesoria. (Rys. B)

• Zamocować pojemnik na akcesoria na wężu ssania. Włożyć dyszę na szczeliny i szczotkę (18) od góry na pojemnik. W ten sposób zawsze są pod ręką. Teleskopowa rura ssąca (Rys. C) Ze względu na możliwość regulowania wysokości rury ssącej możliwe jest jej indywidualne dopasowywanie do wzro- stu użytkownika. Proszę zwolnić bloka- dę łączenia naciskając przycisk w kie- runku strzałki. Wyciągnąć rurę ssącą na żądaną długość. Po zwolnieniu przyci- sku umożliwiającego ponowne zaryglo- wanie, powinni Państwo usłyszeć cha- rakterystyczny dźwięk. Używanie urządzenia

1. Proszę odwinąć wymagany odcinek kabla.

• Kabel sieciowy można wyciągać maksymalnie do żółtego znacznika.

• W żadnym wypadku proszę nie wyciągać kabla do czerwonego znacznika, gdyż można w ten sposób uszkodzić funkcję zwijania kabla. Tego typu uszkodzenia nie są objęte gwarancją. WSKAZÓWKA: Jeżeli widoczna jest czerwona kreska, dociągnij ka- bel do żółtej kreski przy użyciu przycisku zwijania.

2. Proszę włożyć wtyczkę do przepisowo zainstalowa-

nego gniazdka z uziemieniem. Włącz urządzenie wy- łącznikiem głównym, naciskając przycisk nogą.

3. Regulator mocy ssania zintegrowany jest w przełącz-

niku wł/wył. Obrócić regulator w celu wyregulowania funkcji ssania. Najmniejszy punkt = Minimum Najwyższy punkt = Maksimum

4. Teraz można rozpocząć odkurzanie w równomiernym

tempie. Nie ma konieczności dociskania końcówek do odkurzanej powierzchni. UWAGA: Proszę pamiętać, że zasięg odkurzacza ograniczo- ny jest długością kabla! Regulator siły ssania Niski stopień ssania: Do ranek, materiałów delikatnych. Średni stopień ssania: Dywany welurowe i wykładziny dywanowe. Wysoki stopień ssania: Do mocnych dywanów i podłóg. Zasuwa powietrzna (Rys. D) W celu regulacji przepływu po- wietrza lub odczepienia ele- mentów przylegających do dy- szy proszę otworzyć zasuwę powietrzną. Wyłączanie i zwijanie kabla zasilającego

1. Wyłącz odkurzacz podłogowy przy użyciu wyłącznika

głównego i wyciągnij wtyczkę z gniazda sieciowego.

2. Trzymaj wtyczkę w ręce.

3. Proszę wcisnąć przycisk zwijania kabla i wprowa-

dzać przewód do odkurzacza. Proszę mocno trzy- mać przewód, żeby zapobiec jego niekontrolowanym ruchom.37 Nasadka z dyszą Dysza do fug, dysza przegubowa: Do odkurzania tapicerki, zasłon oraz w rogach i szczeli- nach, itp. WSKAZÓWKA: „2 w 1“ Dysza: Złożona nadaje się do stosowania jako dysza do fug. Jeżeli chcą Państwo użyć dyszy szczotkowej, proszę pociągnąć za szczotkę w kierunku wskazywanym przez strzałkę, aż mechanicznego zazębienia się elementu. Rura zasysająca: Dla ułatwienia prowadzenia końcówka podłogowa jest wyposażona w rolki. Do odkurzania dywanów lub gładkich powierzchni. - Gładkie podłogi: nacisnąć stopą symbol szczotki na dźwigni (20). Szczotki są teraz widoczne. - Dywan: Za pomocą stopy przełączyć przełącznik na symbol . Szczotki są teraz złożone. Szczotka do parkietów: Do odkurzania dużych powierzchni, np. parkietu, lamina- tu lub pytek ceramicznych itp. Zdjęcie dyszy: Dyszę proszę lekko odkręcić, a następnie ściągnąć. Konserwacja Filtr Państwa urządzenie wyposażone jest w 5 systemy ltru- jące. Tradycyjny system z workiem na kurz został zastą- piony przez przezroczysty pojemnik na kurz. Pojemnik ten pochłania większe zabrudzenia oraz niewielkie czą- steczki kurzu wprowad-zane razem z silnym strumieniem powietrza zasysającego. Odpada konieczność kupowania woreczków na kurz. Opróżnianie pojemnika kurzowego Można łatwo rozpoznać, kiedy opróżnić przezroczysty pojemnik na kurz: Włączyć urządzenie za pomocą przełącznika wł/wył. Je- śli kurz jest wciągnięty w dolną krawędź perforowanej po- wierzchni urządzenia cyklonowego, należy opróżnić po- jemnik na kurz. Postępować według instrukcji:

1. Wyjąć wtyczkę z gniazda.

2. Nacisnąć przycisk (12) aby zwol-

nić pojemnik kurzowy i wyjąć ten pojemnik (rys. E).

3. Przytrzymać worek kurzowy nad

koszem na śmieci. Opróżnić za- wartość worka kurzowego. Aby to zrobić należy nacisnąć przycisk otwierania / opróżniania pojemni- ka na kurz (9) (Rys. F).

4. Zamknij płytkę podłogową, aby było słychać odgłos

5. Włożyć pojemnik na kurz z powrotem na urządzenie,

najpierw dolną stroną. Nacisnąć pojemnik na kurz do dołu. Hak na tylnej stronie pojemnika na kurz musi się wyraźnie zatrzasnąć.

6. Sprawdzić stabilność zamontowania pojemnika na

kurz, szybko podnosząc urządzenie za uchwyt (11). Czyszczenie filtra (urządzenie cyklonowe)

1. Opróżnić pojemnik na kurz, zgodnie z poprzednim

2. Odblokować pokrywę (8) pojemnika na kurz. Przekrę-

cić go w lewo w kierunku zwolnienia „release” . Zdjąć pokrywkę.

3. Usunąć ltr zabezpieczający silnik i wyczyścić go po-

przez potrząsanie. W razie większego zabrudzenia, wymyć go zgodnie z poniższym opisem.

4. Odblokować urządzenie cyklonowe. Przekręcić je w

lewo w kierunku zwolnienia „release”. Wyjąć urządze- nie cyklonowe z pojemnika na kurz.

5. Przytrzymać urządzenie cyklonowe, aby perforowa-

na górna część (7) wskazywała na dół. Obrócić dolną część (6) urządzenia cyklonowego w lewo.

6. Opróżnić zawartość górnej części do pojemnika na

7. Zamontować ponownie dwie części urządzenia cy-

klonowego. Ustawić klapkę blokującą dolnej części na prowadnicy górnej części. Dokładnie dokręcić czę- ści do zatrzymania.

8. Umieścić urządzenie cyklono-

we z powrotem na pojemniku na kurz. Sprawdzać rysunki po lewej stronie. Przytrzymać pojemnik na kurz, aby moż- na było zobaczyć otwór wylo- tu powietrza przed sobą. Na- cisnąć klapki blokujące urzą- dzenia cyklonowego na zagłę- bieniach pojemnika na kurz. Dokręcić urządzenie cyklono- we w kierunku „lock” aż do za- trzymania.

9. Umieścić ltr zabezpieczający silnik na pojemniku na

kurz. Kiedy to robimy, należy sprawdzać oznacze- nia strzałek na urządzeniu cyklonowym i na ltrze za- bezpieczającym silnik. Umieścić obszary, oznaczone strzałkami jeden nad drugim.38

10. Umieścić pokrywę na pojemniku na kurz, aby strzałka

na punktach pokrywy wskazywała na symbol „otwar- tej blokady” na pojemniku na kurz. Nacisnąć klap- ki blokujące pokrywy na zagłębieniach pojemnika na kurz.

11. Dokręcić pokrywkę w prawo. Strzałka na pokrywie

musi być ulokowana powyżej symbolu „zamkniętej blokady” na pojemniku na kurz.

12. Umieścić pojemnik na kurz z powrotem na urządze-

niu. Hak na tylnej stronie pojemnika na kurz musi się wyraźnie zatrzasnąć.

13. Sprawdzić stabilność zamontowania pojemnika na

kurz, szybko podnosząc urządzenie za uchwyt (11). Filtr ochrony silnika (w pojemniku kurzowym) Po co trzecim opróżnieniu lub w przypadku szczególnie silnych zabrudzeń proszę czyścić ltr pod bieżącą wodą, przepuszczając wodę przez tworzywo ltra w kierunku odwrotnym do pęcherzyków. Można usunąć piankę i wymyć osobno w czystej wodzie. Poczekać, aby pianka i ltr polarowy całkowicie wyschły na powietrzu. Umieścić piankę z powrotem na ltrze po- larowym przed nałożeniem ltra zabezpieczającego silnik na pojemnik na kurz. UWAGA: Filtrów nie wolno czyścić w pralce a do suszenia nie wolno używać suszarki do włosów. Filtr HEPA (15) Urządzenie posiada również ltr HEPA. Mieści się w tyl- nej części urządzenia poniżej uchwytu na hak. By za- gwarantować nienaganne funkcjonowanie ltra, zaleca- my czyszczenie go co 6 miesięcy.

1. Proszę wyciągnąć wtyczkę z gniazdka.

2. Nacisnąć dźwignię na lewo i zdjąć kratkę wentylacyj-

3. Usunąć wkładkę ltra i wyczyścić ją tak jak ltr pola-

rowy lub ltr zabezpieczający silnik (patrz opis powy- żej).

4. Wstawić wstawkę ltra z powrotem na urządzenie, je-

śli jest całkowicie sucha.

5. Zamontować kratkę wentylacyjną na urządzeniu. Ro-

biąc to, najpierw nacisnąć dźwignię na lewo. Zwolnić ją, kiedy kratka wentylacyjna zostanie całkowicie za- montowana. Musi się wyraźnie zatrzasnąć. UWAGA: Proszę przestrzegać tej ważnej wskazówki! Czyszczenie może stać się konieczne także po krót- szym czasie, w zależności od okoliczności użycia, np. przy odkurzaniu drobnego kurzu. W przypadku spadku mocy odkurzania proszę czyścić ltry zgodnie z opisem. Jeśli moc odkurzania spadnie nagle podczas pracy od- kurzac-za, może to oznaczać zapchane ltry. Czyszczenie i konserwacja OSTRZEŻENIE:

• Przed rozpoczęciem czyszczenia proszę zawsze wyciągać wtyczkę z gniazdka!

• Urządzenia parze nie wolno do czyszczenia zanu- rzać w wodzie. Może to doprowadzić do porażenia elektrycznego lub pożaru. UWAGA:

• Nie używaj szczotki drucianej ani innych podobnych przed-miotów.

• Nie używaj ostrych lub ściernych środków czysz- czących. Obudowę należy czyścić suchą szmatką. Przechowywanie

• Proszę poczekać, aż urządzenie zupełnie ostygnie.

• Proszę w całości schować przewód.

• Można użyć uchwytu na hak (14) w tylnej części urzą- dzenia po zainstalowaniu dyszy podłogowej (21) na teleskopowej rurze ssącej. Zawiesić hak dyszy podło- gowej na uchwytu na hak. Eliminowanie usterek i zakłóceń

• Urządzenieniedziała. Co robić: Sprawdź podłączenie do sieci. Sprawdź położenie wyłącznika.

• Urządzenienieodkurza(brakssania). Możliwa przyczyna: Ustawiona moc ssania jest za niska. Co robić: Sprawdź położenie regulatora. lub Możliwa przyczyna: Zabrudzony zbiornik kurzu lub ltry. Co robić: Opróżnij lub oczyść w/w części. lub39 Możliwa przyczyna: Ciała obce w wężu ssącym lub dyszy. Co robić: Sprawdź osprzęt, czy nie ma w nim ciał obcych. Dane techniczne Model: ................................................................. BS 1286 Napięcie zasilające: .................... 220 - 240 V~, 50/60 Hz Pobór mocy:

max. : ............................................................... 2200 W Stopień ochrony: ............................................................. II Masa netto: ..................................................... ok. 5,25 kg Zastrzegamy sobie prawo wprowadzania zmian technicz- nych i projektowych w trakcie ciągłego rozwoju produktu. Niniejsze urządzenie odpowiada wymaganiom normy bezpieczeństwa użytkowania oraz spełnia wymagania dyrektywy nisko-napięciowej i kompatybilności elektro- magnetycznej. Warunki gwarancji Przyznajemy 24 miesiące gwarancji na produkt licząc od daty zakupu. W tym okresie będziemy bezpłatnie usuwać w terminie 14 dni od daty dostarczenia wadliwego sprzętu z kartą gwarancyjną do miejsca zakupu wszystkie uszkodzenia powstałe w tym urządzeniu na skutek wady materiałów lub wadliwego wykonania, naprawiając oraz wymieniając wadliwe części lub (jeśli uznamy za stosowne) wymienia- jąc całe urządzenie na nowe. Sprzęt do naprawy powinien być dostarczony w komple- cie wraz z dowodem zakupu oraz z ważną kartą gwaran- cyjną do sprzedawcy w miarę możliwości w oryginalnym opakowaniu lub innym odpowiednim dla zabezpieczenia przed uszkodzeniem. W razie braku kompletnego opako- wania fabrycznego, ryzyko uszkodzenia sprzętu podczas transportu do i z miejsca zakupu ponosi reklamujący. Naprawa gwarancyjna nie dotyczy czynności przewidzia- nych w instrukcji obsługi, do wykonania których zobowią- zany jest użytkownik we własnym zakresie i na własny koszt. Gwarancja nie obejmuje:

• mechanicznych, termicznych, chemicznych uszko- dzeń sprzętu i wywołanych nimi wad,

• uszkodzeń powstałych w wyniku działania sił ze- wnętrznych takich jak wyładowania atmosferyczne, zmiana napięcia zasilania i innych zdarzeń losowych,

• nieprawidłowego ustawienia wartości napięcia elek- trycznego, zasilanie z nieodpowiedniego gniazda za- silania,

• sznurów połączeniowych, sieciowych, żarówek, bate- rii, akumulatorów,

• uszkodzeń wyrobu powstałych w wyniku niewłaści- wego lub niezgodnego z instrukcją jego użytkowania, przechowywania, konserwacji, samowolnego zrywa- nia plomb oraz wszelkich przeróbek i zmian konstruk- cyjnych dokonanych przez użytkownika lub osoby niepowołane,

• roszczeń z tytułu parametrów technicznych wyrobu, o ile są one zgodne z podanymi przez producenta,

• prawidłowego zużycia i uszkodzeń, które mają nie- istotny wpływ na wartość lub działanie tego urządze- nia. Karta gwarancyjna bez pieczątki sklepu, daty sprzedaży, nie wypełniona, źle wypełniona, ze śladami poprawek, nieczytelna wskutek zniszczenia, bez możliwości ustale- nia miejsca sprzedaży oraz dołączonego dowodu zakupu jest nieważna. Korzystanie z usług gwarancyjnych nie jest możliwe po upływie daty ważności gwarancji. Gwarancja na czę- ści lub całe urządzenie, które są wymieniane kończy się, wraz z końcem gwarancji na to urządzenie. Wszystkie inne roszczenia, wliczając w to odszkodo- wania są wykluczone chyba, że prawo przewiduje ina- czej. Roszczenia wykraczające poza tą umowę nie są uwzględniane przez tą gwarancję. Gwarancja na sprzedany towar konsumpcyjny nie wyłą- cza, nie ogranicza ani nie zawiesza uprawnień kupujące- go wynikających z niezgodności towaru z umową. Gwarancja oraz zawarte w niej warunki obowiązują na terenie Rzeczpospolitej Polskiej. Dystrybutor: CTC Clatronic Sp. z o.o ul. Opolska 1 a karczów

Usuwanie Znaczenie symbolu „Pojemnik na śmieci“ Proszę oszczędzać nasze środowisko, sprzęt elektrycz- ny nie należy do śmieci domowych. Proszę korzystać z punktów zbiorczych, przewidzianych do zdawania sprzętu elektrycznego, i tam proszę odda- wać sprzęt elektryczny, którego już nie będą Państwo używać. Tym sposobem pomagają Państwo unikać potencjalnych następstw niewłaściwego usuwania odpadów, mających wpływ na środowisko i zdrowie ludzi. Tą drogą przyczyniają się Państwo do ponownego uży- cia, do recyklingu i do innych form wykorzystania starego sprzętu elektrycznego i elektronicznego. Informacje, gdzie można zdać sprzęt, otrzymają Państwo w swoich urzędach komunalnych lub w administracji gminy.41
