MANUALE UTENTE BS 1286 CLATRONIC

Punto mas grande = Maximo

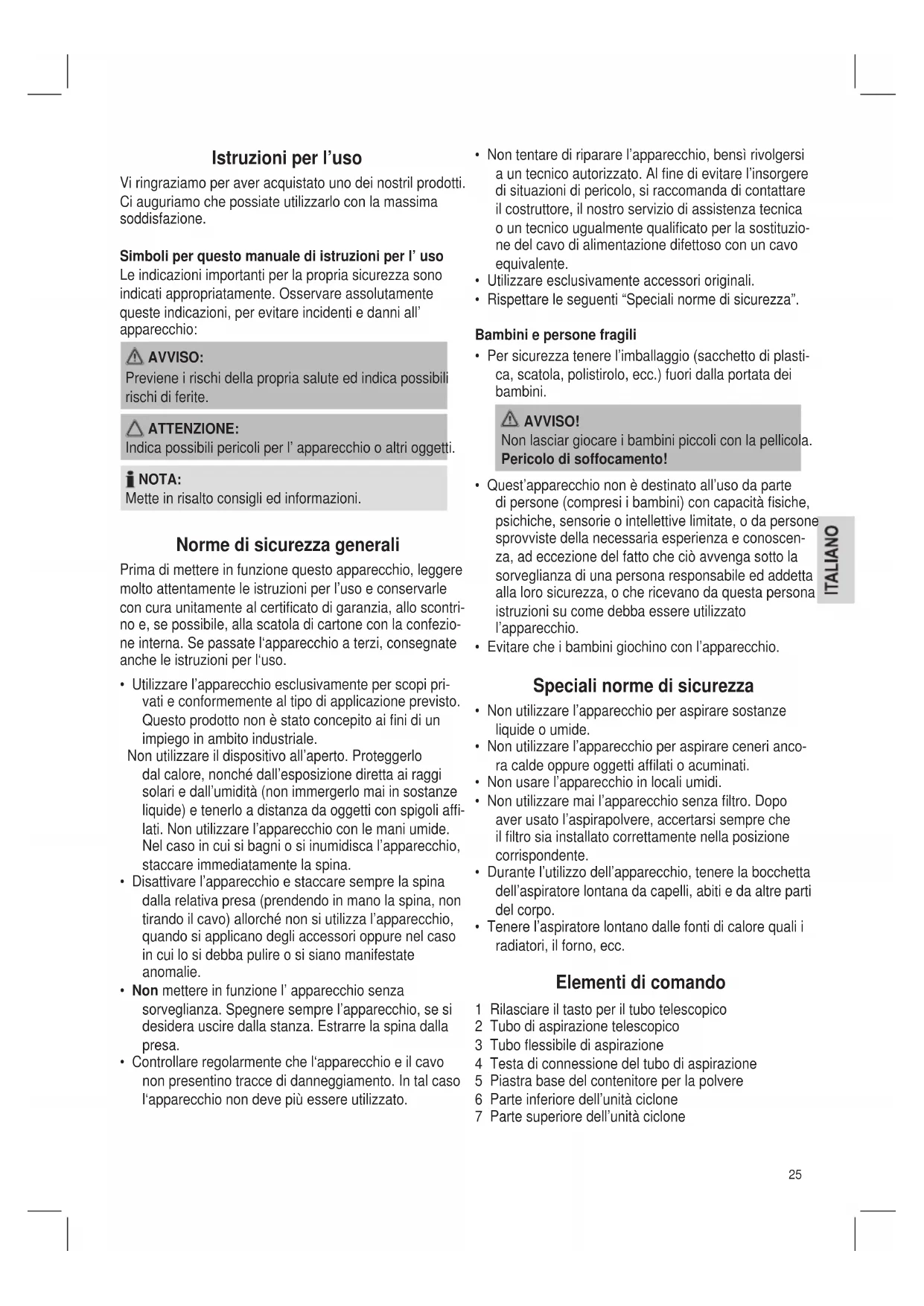

Istruzioni per l'uso

Vi ringraziamo per aver acquistato uno dei nostril prodotti.
Ci auguriamo che possiate utilizzato con la massima soddisfazione.

Simboli per questo manuale di istruzioni per l'uso Leindicazioni importanti per la propria sicurezza sono indicati appropriamente.Osservare assolutamente questeindicazioni,perevitare incidenti e danni all'apparecchio:

AVVISO:

Previene i rischi della propria salute ed indica possibili rischi di ferite.

ATTENZIONE:

Indica possibili pericoli per l'apparecchio o altri oggetti.

IOTA:

Mette in risalto consigli ed informazioni.

Normedisicurezzagenerali

Prima di mettere in funzione quello apparecchio, leggere molto attentamente le istruzioni per l'uso e conservarle con cura unitamente al certificato di garanzia, allo scontrino e, se possibile, alla scatola di cartone con la confezione interna. Se passate l'apparecchio a terzi, consignate ancche le istruzioni per l'uso.

• Utilizzare l'apparecchio esclusamente per scopi privati e conformmente al tipo di applicazione previsto. Questo prodotto non è statoconceptito ai fini di un impiego in ambito industriale. Non utilizzato il dispositivo all'aperto. Proteggerlo dal calore, nonché dall'esposizione diretta ai raggi solari e dall'umidità (non immergerlo mai in sostanje liquide) e tenerlo a distanza da oggetti con spigoli affilati. Non utilizzato l'apparecchio con le mani umide. Nel caso in cui si bagni o si inumidisca l'apparecchio, staccare immediamente la spina.
• Disattivare l'apparecchio e staccare sempre la spina dalla relativa presa (pretendendo in mano la spina, non tirando il cavo) allorché non si utilizza l'apparecchio, quando si applicano degli accessori oppure nel caso in cui lo si debba pulire o si siano manifeste anomalie.
  Non mettere in funzione l'apparecchio sulla sorveglianza. Spagnere sempre l'apparecchio, se si desidera uscire nella stanza. Estrarre la spina nella presa.

• Controllare regolarmente che l'apparecchio e il cavon non presentino traccce di danneggiamento. In tal caso l'apparecchio non deve più essere utilizzato.

• Non tentare di riparare l'apparecchio, bensi rivolgersi a un technician autorizzato. Al fine di evitare l'insorgere di situazioni di pericolò, si raccomanda di contattare il costruttore, il nostro servizio assistenza tecnica o un technician ugualmente qualificato per la sostituzione del cavo di alimentazione difettoso con un cavo equivalente.

• Utilizzare esclusivamente accessori originali.
  Rispettare le seguenti "Speciali norme di sicurezza".

Bambini e persone fragili

• Per sicurezza tenere l'imballaggio (sacchetto di plastica, scatola, polistirolo, ecc.) fuori alla portata dei bambini.

AVVISO!

Non lasciar giocare i bambini piccoli con la pellicola. Pericolo di soffocamento!

• Quest'apparecchio non è destinato all'uso da parte di persona (compresi i bambini) con capacité fisiche, psichiche, sensorie o intellettive limitate, o da persona sprovviste della necessaria esperienza e conoscenza, ad eccezione del fatto che ciò avenga sulla sorvegianza di una persona responsable ed addetta alla loro sicurezza, o che ricevano da但这a persona istruzioni su come debba essere utilizzato l'apparecchio.
• Evitare che i bambini giochino con l'apparecchio.

Speciali norme di sicurezza

• Nonutilizzare l'apparecchio per aspirare sostanze liquide o umide.
• Non utilizzato l'apparecchio per aspirare ceneri ancorta calde oppure oggetti affiliati o acuminati.
  Non usare l'apparecchio in locali umidi.
• Non utilizzato mai l'apparecchio sono fatto. Dopo ave usato l'aspirapolvere, accertarsi sempre che il fatto sia installato correttamente nella posizione corrispondente.
• Durante l'utilizzo dell'apparecchio, tenere la bocchetta dell'aspiratore lontana da capelli, abiti e da altre parte del corpo.
• Tenere l'aspiratore lontano delle fonti di calore quali i radiatori, ilorno, ecc.

Elementi di lavoro

1 Rilasciare il tasto per il tubo telescopico
2 Tubo di aspirazione telescopico
3 Tubo flessibile di aspirazione
4 Testa di connessione del tubo di aspirazione
5 Piastra base del contentatore per la polvere
6 Parte inferiore dell'unità cyclone
7 Parte superiore dell'unità cyclone

8 Coperchio dell'unità cyclone
9 Tasto per apriere/svuotare il contentitore della polvere
10 Tasto avolgimento cavo
11 Impugnatura e impugnatura del contentatore per la polvere
12 Tasto di sgancio contentatore della polvere
13 Interruttore di accensione/spegnimento con regolatore di potenza di aspirazione integrato
14 Montatura gancio di parcheggio
15 Filtro HEPA
16 Contenitore per la polvere con unità ciclone a due parti
17 Collegamento del tubo flessible
21 Bocchetta per pavimenti (con gancio (senza fig.))

Accessori

18 Bocchetta a spazzola e per giunti
19 Bocchetto per pavimenti a parchetti
20 Leva per regolazione per pavimenti morbidi / tappeti

Non nell'imagine:

Vano accessory

Messa in funzione

• Mettere la testa di connessione del tubo di aspirazione (4) nella connessione del tubo flessibile (17) finché non si incastra meccanamente. Contemporamente premere i tasti sulla testa di connessione. Per sganciare nuovamente il tubo flessibile, premere di nuovo i tasti e tirare contemporaneamente la testa di connessione.

Per togliere poi il tubo, pre-mere il tasto sulla testina ed estrarre il tubo. (Fig. A)
- Montare la bocchetta pavimenti o un altri accessorio. (Fig. B)

• Fermare il vano accessori sul tubo di aspirazione. Inserire la fessura e l'uglio per spazzola (18) dall'alto nel supporto. In tal modo saranno sempre a portata di mano.

Tubo di aspirazione a telescopo (Fig. C)

Grazie al tubo di aspirazione regolabile in altezza è possibile un adattamento ottimale alle condizioni fisiche. Sbloccare l'aggancio premendo il tasto in direzione della freccia. Portare il tubo di aspirazione all'altezza desiderata. Per bloccare sganciare il tasto fino allo scatto.

Utilizzo dell'apparecchio

1. Srotolare il cavo nella lunghezza necessaria.

ATTENZIONE:

• Si raccomanda di estrarre il cavo soltanto fino al contrassegno in colore giallo.
  Non tirare mai, in nessun caso, il cavo sino al contrassegno rosso, in quanto il disposito avolgicavo potrebbe dannegiarsi.

i NOTA:

Se la tacco rossa è visible, tirare nuovamente il cavo fino alla tacco gialla servendosi del tasting avvolgicavo.

1. Inserire la spina in una presa con contatto di terra regolarmente installata. Accendere l'apparecchio con l'interruttore On / Off premendo verso il basso il tasting con il piede.
2. Un regolatore di potenza di aspirazione è integrato nell'interruttore di accensione/spegnimento. Ruotare il regolatore per regolare la prestazione di aspirazione.

Punto più piccolo = Minimo

Punto piu grande = Massimo

1. Utilizzato quando l'apparecchio operando in modo da usare una velocità sempre costante. Non è necessario esercitare pressione sull'apparecchio.

ATTENZIONE:

Prestare attenzione al raggio d'azione consentito, il quale dipende alla lunghezza del cavo!

Regolatore della potenza di aspirazione

Potenza di per tende e materiali delicati.
aspirazione Bassa:

Potenza di per tappeti in velluto aelo lungo
aspirazione media: e per pavimento in tessuto.

Potenza di per pavimenti e tappeti robusti.
aspirazione elevata:

Grata di ventilazione (Fig. D)

Apriere la gratà di aerazione sull'impugnatura del flessibile per la regolazione dell'aria o per staccare pezioni che anderiscono alla bocchetta.

Spegnere e avvolgere il cavo

1. Spagnere l'aspirapolvere premendo il tasting On/Off ed estrarre la spina alla presa.

2. Tenere la spina in mano.

3. Premere il pulsante relativo al dispositivo avvolgicavo e accompagnare il cavo con la mano. Si consiglia di tenere il cavo, in modo da impedire movimenti violenti e disordinati del medesimo

Supporto bocchette

Spazzola e giunto:

Per la pulizia di imbottiti, tende, angoli, fissure eccetera.

NOTA: Bocchetta "2 in 1":

Utilizzandola nella sua forma chiusa, questa bocchetta cui si consideri iniziare utilizzare la bocchetta a spazzola, è necessario tirare la spazzola nella direzione indicata alla freccia, finchéessa non si innesti meccanically in posizione.

Bocchetta per pavimenti:

Il bocchetto per pavimento è scorrevole grazie alle rotelle.

• Pavimenti Premere il piede sul symbolo della spazzola morbidi: _. della leva (20). Le spazzole sono ora visibili.
• Tappeto: Usare la base per regolare la leva sul simbolo. Le spazzole sono ora retratte.

Bocchetto per pavimento a parchetti:

Per superfici più grandi come parchetti, laminato oppure piastrelle, ecc.

Staccare le bacchette:

Si staccano girandole leggermente.

Manutenzione

Filtri

L'apparecchio dispone di 5 sistemi di filtri. Ilsystema convenzione del sacchettino da polvere è stato sostituito da un contentatore per la polvere trasparente. In quello raccoglipolverere tutto viene girato a mulinello grazie all'elevata velocità di corrente dall'aria "aspirata": dai pezzi di sporco più grossi alle particelle di polvere più fini.

Non serve più-acquistare sacchetti per la polvere.

Come svuotare il contentatore della polvere

É possibile riconoscere quando il contentatore della polvere trasparente deve essere svuotato:

Accendere il dispositivo con l'interruttore di accensione/ spegnimento. Se la polvere è voltegliata fino al bordo più basso della superficie perforata dell'unità cyclone, svuotare il contentatore per la polvere.

Procedere come descripto seguito:

1. Rimuovere la spina dalla presa.

F

E

1. Premere il tasto (12 per rilasciare il contentatore della polvere e rimuovero lo stesso (Fig. E).

2. Tenere il sacchetto della polvere sopra il cestino. Svuotare il sacchetto della polvere. Per effettuirecision, premere il tasto per l'apertura / svuotamento del contentatore della polvere (9) (Fig.F).

3. Chiudere nuovamente la piastra della base in modo da bloccarla in posizione.

4. Mettere il contentatore della polvere nuovamente sul disposativo, prima col lato inferiore. Premere verso il basso il contentatore della polvere. Il gancio sul lato posteriore del contentatore della polvere deve agganciarsi emettendo un click.
5. Controllare il posizionamento del contentatore per la polvere sollevando il dispositivo dall'impugnatura di trasporto (11).

Come pulire il filtrio (unità del ciclone)

1. Svuotare il contentatore per la polvere come descripto in precedenza.
2. Sganciare il coperchio (8) del contentatore per la polvere. Toglierlo girandolo in senso anti orario in direzione "release". Togliere il coperchio.
3. Togliere il filtro di protezione del motore e pulirlo agitandolo. In caso di sporco excessivo lavarlo come descritto di seguito.
4. Sganciare l'unità cyclone. Toglierla girandole in senso anti orario in direzione "release". Mettere l'unità cyclone sul contentatore della polvere.
5. Tenere l'unità ciclo in modo che la parte superiore perforata (7) sia molto ATA verso il basso. Togliere la parte inferiore (6) dell'unità ciclo girando in senso anti orario.
6. Svuotare il contento della parte superiore in un cestino per rifiuti.
7. Montare di nuovo le due parti dell'unità cyclone. Regolare la linguetta di blocco della parte inferiore nella guida della parte superiore. Stringere le parti fino all'arresto.

1. Mettere l'unità ciclo di nuovo sul contentatore della polvere. Osservare le immagini sulla sinistra. Tenere il contentatore per la polvere in modo da vedere l'apertura dell'uscita dell'aria di fronte. Premere le linguette di blocco dell'unità ciclo negli incavi del contentatore della polvere. Stringere l'unità ciclo girando in direzione "lock" fino all'arresto.

2. Mettere il filtro di protezione del motore nel contentatore della polvere. Durante esta operazione, cercare le frece sull'unità ciclone e sul filtro di protezione del motore. Mettere le aree che sono segnate con le frece l'une sull'altra.

3. Mettere il coperchio sul contentatore per la polvere in modo che la freccia sul coperchio punti sul symbolo "blocco aperto" del contentatore per la polvere. Premere le linguette di blocco del coperchio negli incavi del contentatore per la polvere.
4. Stringere il coperchio in direzione oraria. La freccia del coperchio deve essere situata sopra il symbolo "blocco chiuso" del contentatore per la polvere.
5. Mettere il contentatore per la polvere nuovamente nel dispositivo. Il gancio sul dato posteriori del contentatore per la polvere deve incastrarsi con un click.
6. Controllare la posizione del contentatore per la polvere sollevando brevamente il dispositorio dall'impugnatura di trasporto (11).

Filtro di protezione del motore (nel contentatore della polvere)

Dopo aver svuotato il raccoglipolverre tre volte o nel caso di molto sporco, pulire il filtrlo mettendolo quello l'acqua corrente nella direzione opposta all'aspirazione.

É possible togliere la schiuma e lavarla separatamente con acqua.

Attendere che la schiuma e il filtrato felpato si asciughino completamente all'aria aperta. Mettere la schiuma nuovamente sul filtrato felpato prima di insereire il filtrato di protezione del motore nel contentatore per la polvere.

ATTENZIONE:

Non lavare mai i filtri nella lavatrice e non usare un asciugacapelli per asciugare.

Filtro HEPA (15)

Anche l'apparecchio presenta un filtro HEPA. è situato sul lato posteriori del dispositivo fatto al montatura gancio di parcheggio. Per garantire una funzione perfetta del filtrlo, raccomandiamo di pulirlo agli 6 mesi.

1. Staccare la spina dalla presa di rete.
2. Premere la leva verso sinistra e togliere la griglia di ventilazione.
3. Togliere l'inserto del filtrro e pulirlo come il filtrro felpato del filtrro di protezione del motore (si veda sopra per la descrizione).
4. Impostare l'inserto del filtrto nuovamente nel dispositi-vo quando completenesse asciutto.
5. Fermare la griglia di ventilazione sul dispositorio. Premere prima la leva verso sinistra. Rilasciarla non appena la griglia di ventilazione è completamente montata. Deve giungere in posizione dopo un click.

ATTENZIONE:

Notare bene esta indication!

La pulizia può essere necessariaanche后再i periodi, a seconda delle condizioni dell'uso,p.e.aspirando polvere fine.

Se la potenza di aspirazione dovesse diminuire, pulire il过滤o come descritto.

Se la potenza di aspirazione dovesse diminuire improvisamente durante l'uso, la causa potrebbe essere un'intasamento del filtr.

Pulizia e conservazione

AVVISO:

• Staccare sempre la spina prima della pulizia!
• In nessun caso immergere l'apparecchio in acqua per la pulizia. Ne potrebbe conseguire un cortocircuito o incendio.

ATTENZIONE:

Non usare pagliette o altri oggetti abrasivi.
Per la pulizia non usare detersivi forti o abrasivi.

Pulire l'alloggiamento servendosi di un panno asciutto.

Conservazione

• Lasciate raffreddare completeness l'apparecchio.
• Riavvolgere completeness il cavo.
• Usare il montatura gancio di parcheggio (14) sul lato posteriore del dispositivo dopo aver installato l'ugello per pavimenti (21) sul tubo di aspirazione telescopico. Agganciare il gancio dell'ugello per pavimenti nel montatura gancio di parcheggio.

Rimozione guasti

L'apparecchio è senza funzione.

Rimedio:

Esaminare il collegamento rete.

Esaminare la posizione dell'interruttore.

L'apparecchio non aspira.

Possible causa:

La potenza di aspirazione è impostata troppo Bassa.

Rimedio:

Controllare la posizione del regolatore.

0

Possible causa:

Il contentitore polvere oppure I filtri sono sporchi.

Rinedio:

Svuotare oppure lavare gli elementi.

0

Possible causa:

Nel flessibile o nell'ugello si trovau un oggetto.

Rimedio:

Controllare gli accesori in caso di otturazioni dovute ad oggetti.

Smaltimento

Significato del symbolo "Eliminazione"

Salvaguardare I' ambiente, gli elettrodomestici non vanno eliminati come rifiuti domestici.

Per l'eliminazione degli elettrodomestici, fare uso dei posti di raccolta previsti per quello tipo e porre quegli elettrodomestici che non sono più in uso.

Si contribuisce cose ad evitare un effetto potenziale sull' ambiente e sulla salute, dovuto magari ad una eliminazione sbagliata.

Questo significica un contributo personale alla riutilizzazione, al riciclaggio e altre forme di utilizzazione di elettrodomestici ed appearechi elettronici usati.

Si possono trovare le corrispondenti informazioni sugli apposti luoghi di raccolta, nelle amministrazioni dei comuni.

Dati tecnici

Modello: BS 1286

Alimentazione rete: 220 - 240 V\~, 50/60 Hz

Consumo di energia:

P nom: 1800 W

P max: 2200 W

Classe di protezione: II

Peso netto: ca. 5,25 kg

Si riserva il diritto di apportare modifiche tecniche e di design nel corso dello sviluppo del prodotto.

Questo appearecchio è stato controllato sulla base di tutte le direttive CE attuali in vigore in questo settore, quali per esempio la normativa in materia di compatibilità elettromagnetica e la direttiva in materia di bassa tensione, ed è stato costruito conformmente alle norme di sicurezza più moderne.
