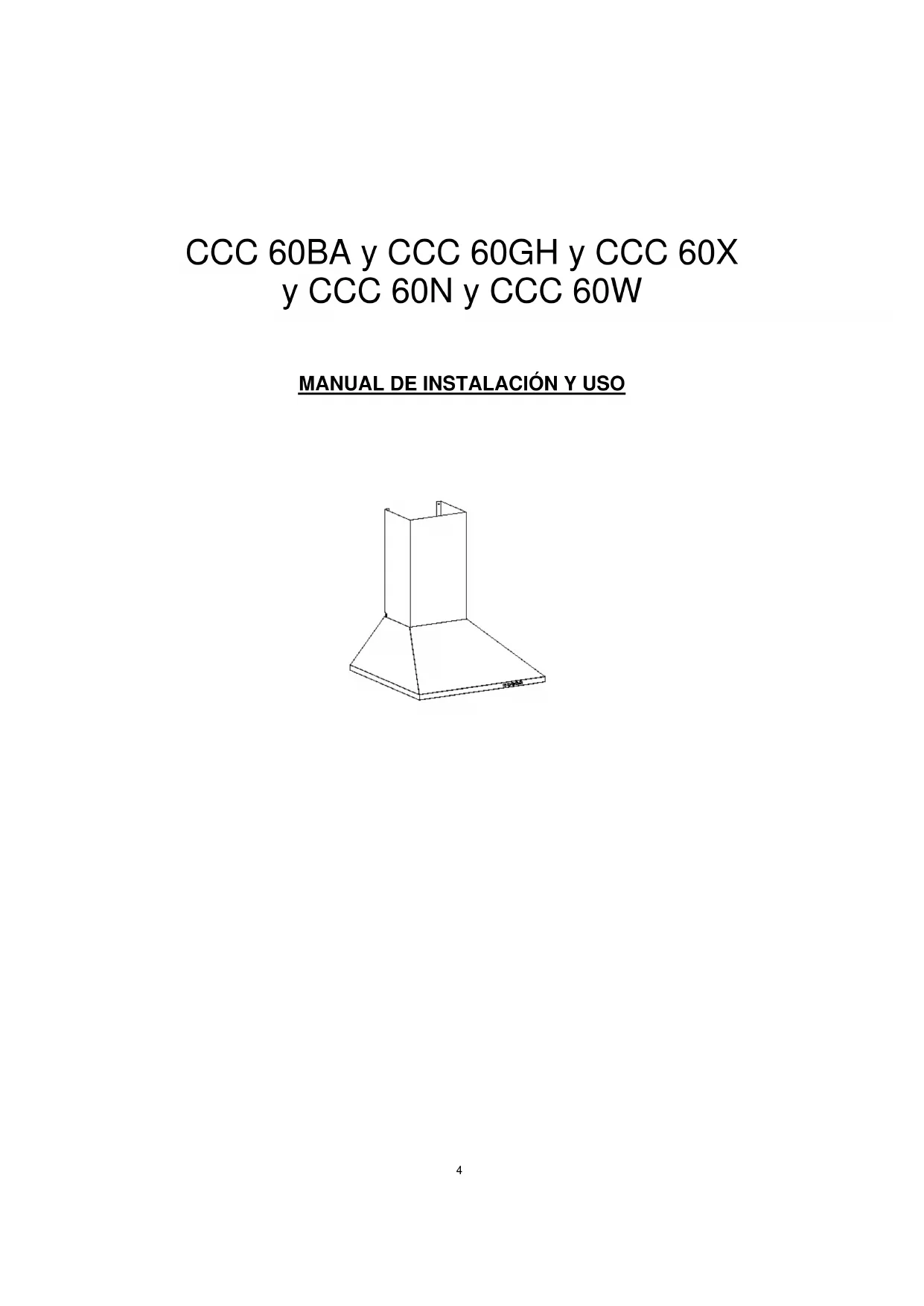

MANUAL DE USUARIO CCC 60W CANDY

CCC 60BA y CCC 60GH y CCC 60X y CCC 60N y CCC 60W

MANUAL DE INSTALACIÓN Y USO

Gracias por elegir esta campana extractora.

Este manual de instrucciones está diseñado para proporcionar todas las instrucciones necesarias de instalación, uso y mantenimiento del electrodoméstico. Para que esta unidad funciones de forma correcta y segura, lea detenidamente el manual de instrucciones antes de instalar y utilizar el producto.

PRECAUCIONES DE SEGURIDAD

• Importante: Desconecte siempre la corriente eléctrica durante la instalación y el mantenimiento; por ejemplo, cuando cambie una bombilla.
• La campana extractora debe instalarse con arreglo a las instrucciones de instalación y las medidas proporcionadas.
• Todo el trabajo de instalación debe ser realizado por un electricista cualificado u otro profesional competente.
• Tenga cuidado cuando deseche el material de embalaje. Puede resultar peligroso para los niños.
• Preste atención a las aristas afiladas del interior de la campana extractora, especialmente durante la instalación y la limpieza.
• Cuando se sitúe encima de un electrodoméstico de gas, entre la

superficie de apoyo de los recipientes de cocción de la encimera y la parte inferior de la campana tendrá que existir distancia mínima de:

Cocinas de gas: 70 cm

Cocinas eléctricas: 70 cm

Cocinas de carbón o aceite: 80 cm

• Asegúrese de no doblar el tubo en un ángulo de más de 90 grados, ya que esto reducirá la eficacia de la campana extractora.
• Esta campana extractora es para uso doméstico exclusivamente.
• Tape siempre las ollas y las sartenes cuando utilice una cocina de gas para cocinar.
• No intente utilizar la campana extractora sin los filtros de grasa o si los filtros tienen demasiada grasa.
• La campana extractora aspira el aire de la cocina cuando está en el modo de extracción. Asegúrese de que la ventilación sea adecuada. La campana extractora elimina el olor de la cocina, pero no el vapor.
• Si la campana se utiliza al mismo tiempo que otros electrodomésticos que queman

gas u otros combustibles, la cocina debe tener una ventilación adecuada.

- No instale la campana extractora con una parrilla de gama alta.

- No deje las sartenes sin vigilancia durante el uso, ya que la grasa o el aceite recalentados pueden incendiarse.

- Nunca deje el fuego encendido bajo la campana extractora.

- Si la campana se daña, no intente utilizarla.

- Para evitar riesgos, el fabricante, su representante de servicio o cualquier otra persona cualificada deben cambiar cualquier cable de alimentación que esté dañado.

- Este electrodoméstico pueden utilizarlo niños a partir de 8 años de edad y personas con facultades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimiento, si lo emplean bajo supervisión o se les instruye acerca de la seguridad del producto y entienden los riesgos que comporta. Los niños no deben jugar con

el electrodoméstico. Los niños no deben limpiar ni mantener el producto sin supervisión.

- Precaución: El electrodoméstico y las partes accesibles de este se calientan durante el funcionamiento. Tenga cuidado de no tocar las resistencias. Los niños menores de 8 años deben mantenerse apartados, a menos que se sometan a supervisión permanente.

- Si la campana se utiliza al mismo tiempo que otros electrodomésticos que queman gas u otros combustibles, la cocina debe tener una ventilación adecuada.

- Si la limpieza no se realiza conforme se indica en las instrucciones, existe riesgo de incendio.

- No flambee bajo la campana extractora.

- PRECAUCIÓN: Las partes accesibles pueden calentarse cuando se emplean aparatos de cocción.

- Es posible que el aire no se expulse por la chimenea que sirve para evacuar los humos que generan los

electrodomésticos que queman gas u otros combustibles.

- Debe existir una distancia mínima entre la superficie de apoyo de los recipientes de cocción de la encimera y la parte inferior de la campana (la distancia debe ser de 70 cm si la campana se instala encima de un aparato de gas).

– Deben cumplirse las normativas de descarga de aire.

- Limpie el electrodoméstico de forma periódica según el método indicado en el capítulo MANTENIMIENTO.

- Advertencia: El incumplimiento de las instrucciones de instalación de los tornillos o de fijación del aparato pueden conllevar riesgos eléctricos.

- Estas instrucciones y el método de fijación del electrodoméstico, así como la forma de fijarlo al soporte, se incluyen en la sección «INSTALACIÓN Y ANCLAJE».

- Las instrucciones para cambiar la bombilla se incluyen en la sección «Cambio de bombillas».

COMPONENTES SUMINISTRADOS

Descripción	Ilustración		Cant.
Campana extractora			1
Chimenea			1
Tubo de salida de humos(150 mm de diámetro)			1
Soporte de pared			1
Placa I			1
Placa II			1
Tornillo(4 mm x 40 mm)			7
Tornillo(4 mm x 30 mm)			2
Taco			9
Tornillo(4 mm x 8 mm)			6
Filtro de carbón			2

INSTALACIÓN (VENTILACIÓN EXTERIOR)

Si dispone de una salida al exterior, la campana extractora puede conectarse como se muestra abajo por medio de un conducto de extracción (tubo de esmalte, aluminio, flexible o de material no inflamable con diámetro interior de 150 mm).

1. Antes de llevar a cabo la instalación, apague la unidad y desconéctela de la toma de corriente.

1. La campana extractora debe colocarse a 70\~80 cm por encima de la superficie de cocción para obtener resultados óptimos.

70cm 80cm

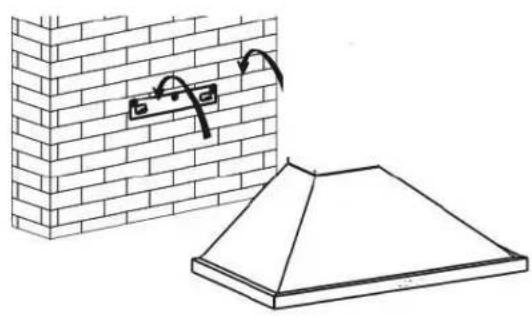

1. Haga 3 orificios para acoplar el soporte de pared. Fije el soporte a la pared con los tornillos (4 mm x 40 mm) y los tacos suministrados.

Taco Soporte de pared Tornillo (4 mm x 40 mm)

1. Cuelgue el electrodoméstico en el gancho del soporte de pared y fijelo con 2 tornillos (4 mm x 30 mm).

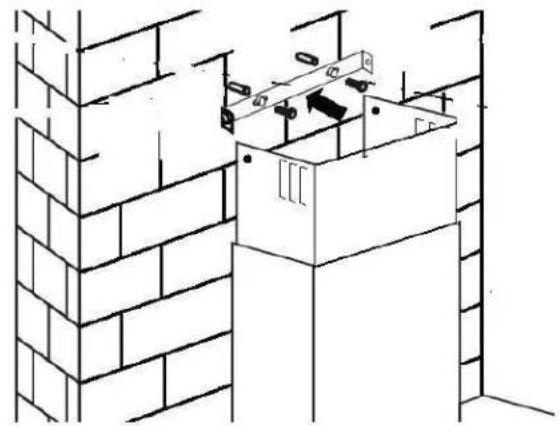

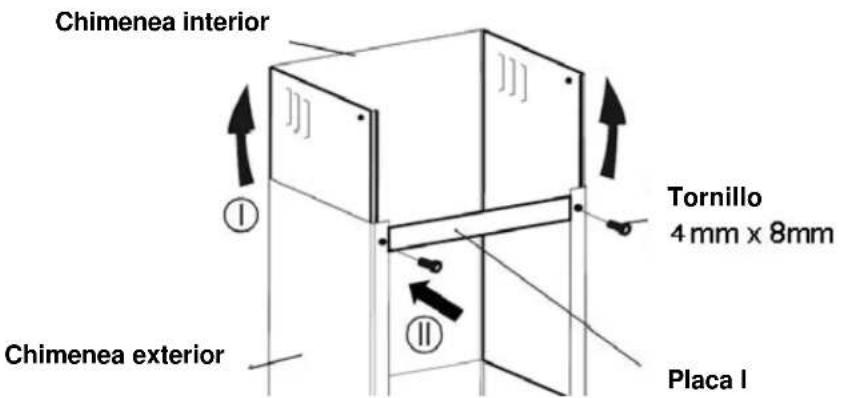

1. Las placas I y II se utilizan para sujetar la chimenea a la pared. Coloque la chimenea interior dentro de la chimenea exterior. Luego tire de la chimenea interior hacia arriba. Instale la placa I en la chimenea con dos tornillos (4 mm x 8 mm).

Chimenea interior Tornillo 4 mm x 8mm Placa I Chimenea exterior

Coloque la chimenea en la campana extractora y determine la posición de las placas I y II.

Haga orificios para acoplar las placas I y II.

Fije la placa I a la pared con dos tornillos (4 mm x 40 mm) y tacos.

1. Extraiga la chimenea de la campana extractora. Monte el tubo de salida de humos en la válvula unidireccional como se muestra abajo.

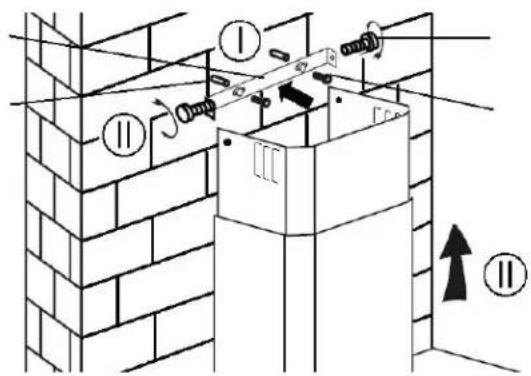

1. Vuelva a colocar la chimenea en la campana extractora. Antes de levantar la chimenea a la altura deseada, fije la placa I a la pared con dos tornillos (4 mm x 40 mm) y tacos. Suba la chimenea hasta la altura deseada y fijela a la placa II con 2 tornillos (4 mm x 8 mm).

Utilice 2 tornillos (4x8 mm) para anclar la chimenea inferior a la campana extractora.

1. Antes de usar el electrodoméstico, lea las instrucciones y asegúrese de que la potencia nominal de la campana extractora coincide con la potencia nominal de la red eléctrica.

INSTALACIÓN (OPCIONAL PARA VENTILACIÓN INTERIOR)

Si no existe salida al exterior, no se necesita el tubo de salida de humos y la instalación es similar a la que se muestra en la sección «INSTALACIÓN (VENTILACIÓN EXTERIOR)».

El filtro de carbón activado permite atrapar los olores.

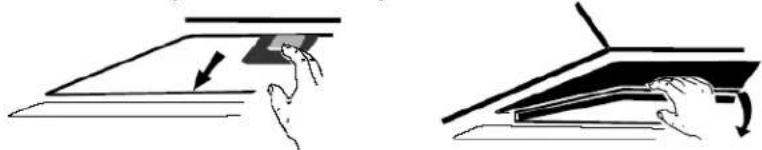

Para instalar este filtro, primero hay que quitar el filtro de grasa metálico. Presione sobre el cierre y tire hacia abajo.

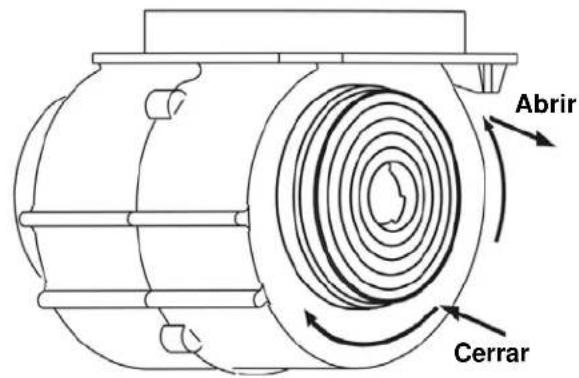

Coloque el filtro de carbón activado en la unidad y gírelo para fijarlo. Repita el mismo procedimiento en el otro lado.

Abrir Cerrar

NOTA:

○ Asegúrese de que el filtro está correctamente bloqueado. De lo contrario, podría soltarse y dañar la unidad.
o La potencia de aspiración disminuye cuando se acopla el filtro de carbón activado.

FUNCIONAMIENTO

Botón para apagar el motor 0

Pulse este botón para detener el funcionamiento del motor.

Botón de baja velocidad

Pulse este botón para que la campana funcione a baja velocidad.

Botón de velocidad media

Pulse este botón para que la campana funcione a velocidad media.

Botón de alta velocidad

Pulse este botón para que la campana funcione a alta velocidad.

Botón de luz

Púlselo una vez; el LED se iluminará. Púlselo de nuevo para que se apague la luz.

MANTENIMIENTO

Antes de efectuar la limpieza, apague la unidad y desconéctela del enchufe.

I. Limpieza habitual

Utilice un paño suave humedecido en agua templada con detergente suave o un producto de limpieza doméstico. No use estropajos metálicos, productos químicos, materiales abrasivos ni cepillos duros para limpiar la unidad.

II. Limpieza mensual del filtro de grasa metálico

FUNDAMENTAL: La limpieza mensual del filtro puede evitar el riesgo de incendio.

El filtro recoge la grasa, el humo y el polvo; por consiguiente, su estado afecta directamente a la eficacia de la campana extractora. Si no se limpia, los restos de grasa (potencialmente inflamables) se saturarán en el filtro. Límpielo con un detergente doméstico.

III. Limpieza anual del filtro de carbón activado

Se aplica SOLAMENTE a la unidad instalada como unidad de recirculación (sin ventilación exterior). El filtro atrapa los olores y debe cambiarse al menos una vez al año, dependiendo de la frecuencia de uso de la campana extractora.

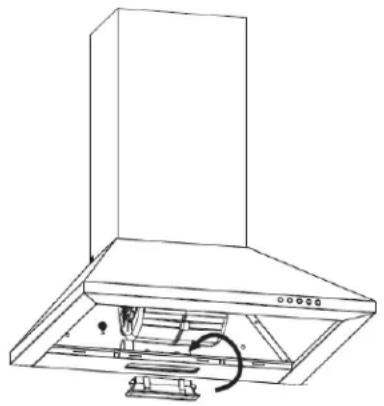

IV. Cambio de la luz

1. Apague la unidad y desconéctela del enchufe.
2. Espere hasta que la luz se enfríe antes de cambiarla.
3. Quite los filtros de grasa de metal.
4. Utilice una bombilla de repuesto del mismo tipo (LED de 2,5 W).

SOLUCIÓN DE PROBLEMAS

Fallo	Causa	Solución
La luz se enciende, pero el ventilador no funciona.	La hélice del ventilador se ha atascado.	Apague la unidad. Un técnico de servicio cualificado es la única persona que puede realizar la reparación.
	El motor está dañado.
La luz y el ventilador no funcionan.	La luz LED se ha fundido.	Cambie la luz por otra de la misma potencia.

Información de la campana extractora

	Símbolo	Valor	Unidad
Identificación de modelo		CCC 60BA y CCC 60GH y CCC 60X y CCC 60N y CCC 60W
Consumo energético anual	AEC_campana	52,0	kWh/a
Factor de aumento del tiempo	f 1,6
Eficacia de la dinámica de fluidos	FDE_campana
Índice de eficiencia energética	EEI_campana
Caudal de aire medido de eficacia máxima	Q_BEP 48,4		m^3/h
Presión de aire medida en el punto de máxima eficacia	P_BEP 152		Pa
Caudal de aire máximo	Q_máx	423	m^3/h
Entrada de potencia eléctrica medida en el punto de máxima eficacia	W_BEP	86	W
Potencia nominal del sistema de iluminación	W_L2,5		W
Iluminación media del sistema de iluminación en la superficie de cocción	E_media	61	lux
Consumo de potencia medido en modo de espera	P_S	-	W
Consumo de potencia medido en modo apagado	P_0,00		W
Nivel de potencia acústica	L_w70 dB

El método de medida y cálculo de los valores de la tabla anterior cumple los requisitos de los Reglamentos (UE) N° 65/2014 y 66/2014 de la comisión.

PROTECCIÓN AMBIENTAL:

Este producto lleva el símbolo de recogida selectiva de residuos de equipos electrónicos. Eso significa que este producto no debe desecharse con la basura doméstica, sino que se debe contar con un sistema de recogida selectiva con arreglo a la Directiva 2012/19/CE.

Después se reciclará o desmantelará para minimizar su impacto en el medio ambiente. Los productos eléctricos y electrónicos son potencialmente peligrosos para el ambiente y la salud humana debido a que contienen sustancias peligrosas.

Para obtener más información, póngase en contacto con las autoridades locales o regionales.

Nota:

A continuación se muestra la forma de reducir el impacto ambiental total (como el consumo energético) del proceso de cocción.

(1) Instale la campana extractora en un lugar adecuado con suficiente ventilación.
(2) Limpie la campana extractora de forma periódica para que no se obstruya el paso de aire.
(3) No olvide apagar la luz de la campana extractora después de cocinar.
(4) No olvide apagar la campana extractora después de cocinar.

Información sobre el desguace

No desmonte el electrodoméstico de ninguna manera que no se haya indicado en el manual del usuario. Es posible que el usuario no pueda desmontar el electrodoméstico. El electrodoméstico no debe desecharse con la basura doméstica al final de su vida útil. Consulte a las autoridades locales o al vendedor del producto para reciclarlo.
